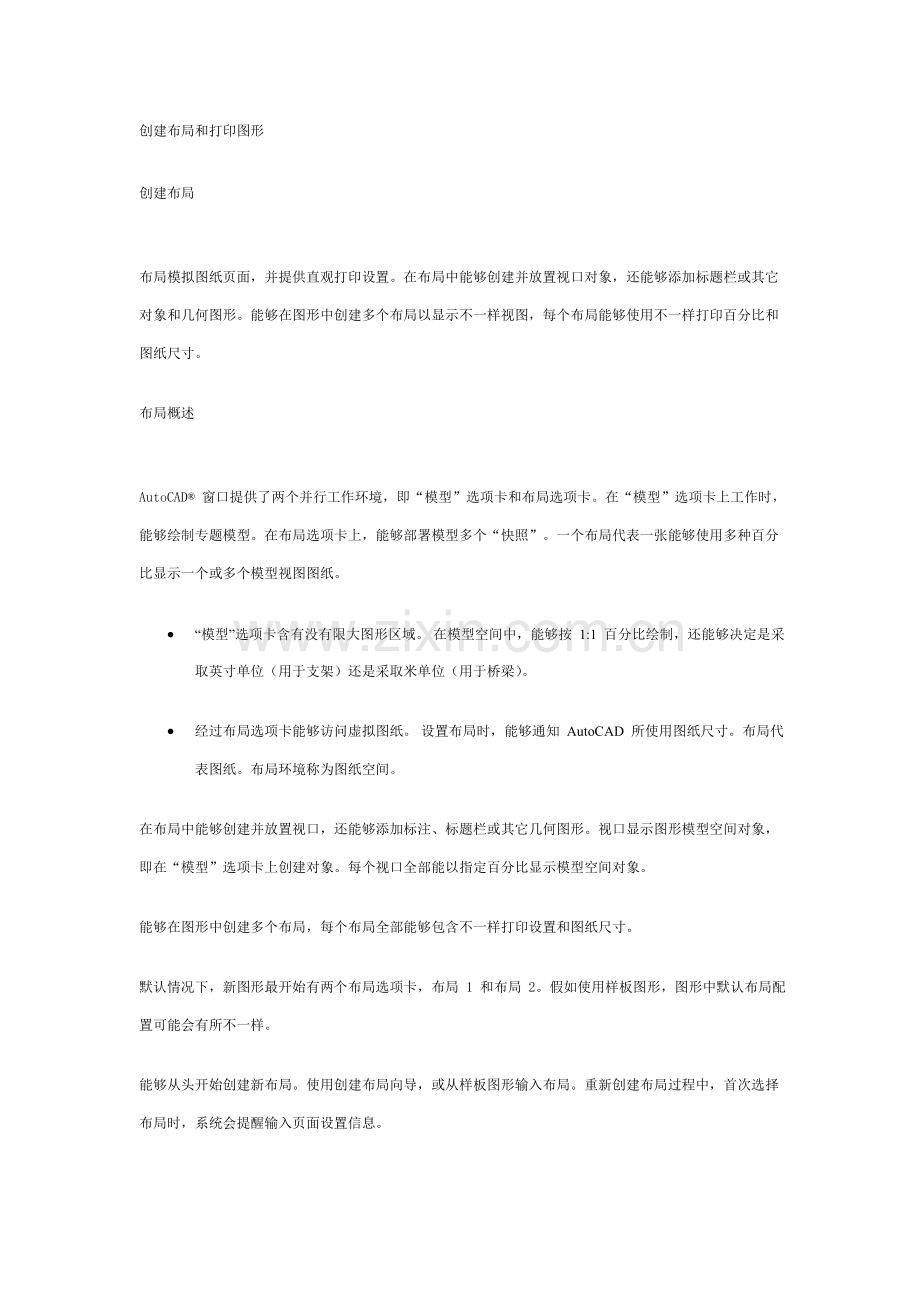

创建布局和打印图形创建布局布局模拟图纸页面，并提供直观打印设置。在布局中能够创建并放置视口对象，还能够添加标题栏或其它对象和几何图形。能够在图形中创建多个布局以显示不一样视图，每个布局能够使用不一样打印百分比和图纸尺寸。 布局概述AutoCAD 窗口提供了两个并行工作环境，即“模型”选项卡和布局选项卡。在“模型”选项卡上工作时，能够绘制专题模型。在布局选项卡上，能够部署模型多个“快照”。一个布局代表一张能够使用多种百分比显示一个或多个模型视图图纸。 “模型”选项卡含有没有限大图形区域。在模型空间中，能够按 1:1 百分比绘制，还能够决定是采取英寸单位（用于支架）还是采取米单位（用于桥梁）。 经过布局选项卡能够访问虚拟图纸。设置布局时，能够通知 AutoCAD 所使用图纸尺寸。布局代表图纸。布局环境称为图纸空间。在布局中能够创建并放置视口，还能够添加标注、标题栏或其它几何图形。视口显示图形模型空间对象，即在“模型”选项卡上创建对象。每个视口全部能以指定百分比显示模型空间对象。 能够在图形中创建多个布局，每个布局全部能够包含不一样打印设置和图纸尺寸。 默认情况下，新图形最开始有两个布局选项卡，布局 1 和布局 2。假如使用样板图形，图形中默认布局配置可能会有所不一样。 能够从头开始创建新布局。使用创建布局向导，或从样板图形输入布局。重新创建布局过程中，首次选择布局时，系统会提醒输入页面设置信息。 在布局选项卡上单击鼠标右键，能够显示带有以下选项快捷菜单 创建新布局 从样板图形输入布局 删除布局 重命名布局 改变布局选项卡次序 基于现有布局创建新布局 选择全部布局 创建目前布局页面设置 打印布局在图纸空间和模型空间中工作通常是在模型空间中设计图形，在图纸空间中进行打印准备。用于布局和准备图形打印环境在视觉上靠近于最终打印结果。图形窗口底部有一个“模型”选项卡和一个或多个布局选项卡。 能够经过在目前布局选项卡上创建视口或在命令行上输入 model 在“模型”选项卡上获取模型空间。创建和编辑图形大部分工作全部是在“模型”选项卡中完成。打开“模型”选项卡时，则一直在模型空间中工作。假如图形不需要打印多个视口，能够从“模型”选项卡中打印图形。 假如要设置图形方便于打印，能够使用布局选项卡。每个布局选项卡全部提供一个图纸空间，在这种绘图环境中，能够创建视口并指定诸图纸尺寸、图形方向和位置之类页面设置，并和布局一起保留。为布局指定页面设置时，能够保留并命名页面设置。保留页面设置能够应用到其它布局中。也能够依据现有布局样板（DWT 或 DWG）文件创建新布局。 在“模型”选项卡上，能够查看并编辑模型空间对象。十字光标在整个图形区域全部处于激活状态。 在布局选项卡上，能够查看并编辑图纸空间对象，如标题栏。 在布局视口中，能够查看并编辑模型空间对象。要从布局访问模型空间，请在布局视口中双击。十字光标和亮显标识出目前布局视口。 要使其它视口成为目前视口，请在此视口中单击。也能够按 CTRL+R 键遍历现有视口。 通常需要实施以下步骤： 在“模型”选项卡上创建图形。 配置打印设备。 创建布局选项卡。 指定布局页面设置，如打印设备、图纸尺寸、打印区域、打印百分比和图形方向。 将标题栏插入到布局中（除非使用已含有标题栏样板图形）。 创建布局视口并将其置于布局中。 设置布局视口视图百分比。 依据需要，在布局中添加标注、注释或创建几何图形。 打印布局。设置布局在“模型”选项卡中完成图形以后，能够经过选择布局选项卡开始创建要打印布局。 布局设置概述在“模型”选项卡中完成图形以后，能够经过选择布局选项卡开始创建要打印布局。首次选择布局选项卡时，将显示单一视口，其中带有边界图纸表明目前配置打印机图纸尺寸和图纸可打印区域。AutoCAD 显示“页面设置”对话框，从中能够指定布局和打印设备设置。指定设置和布局一起存放为页面设置。创建布局后，能够修改其设置。 能够从头开始创建布局、从样板图形中输入或使用布局向导。布局向导将引导用户完成设置页面、插入标题栏和创建视口。 假如不期望每次创建新图形布局时全部出现“页面设置”对话框，能够在“选项”对话框“显示”选项卡中清除“新建布局时显示页面设置对话框”选项。假如不需要 AutoCAD 为每个新布局自动创建视口，能够在“选项”对话框“显示”选项卡中清除“在新布局中创建视口”选项。 选择布局图纸尺寸能够从标准列表中选择图纸尺寸，指定使用英寸或毫米为单位。列表中可用图纸尺寸由目前配置打印设备决定。假如配置打印机进行光栅输出，则必需按像素指定输出尺寸。能够使用打印机配置编辑器添加自定义图纸尺寸。 假如使用系统打印机，则图纸尺寸是依据 Windows 控制面板中默认纸张设置决定。为已配置设备创建新布局时，默认图纸尺寸显示在“页面设置”对话框中。假如在“页面设置”对话框中更改了图纸尺寸，新图纸尺寸将保留在布局中并替换打印机配置文件 (PC3) 中图纸尺寸。 确定布局图纸方向能够使用“横向”和“纵向”设置图形在图纸上打印方向。使用“横向”设置时，图纸长边是水平，使用“纵向”选项时，图纸短边是水平。修改图纸方向效果就像是在图形下面旋转图纸。 在横向或纵向方向上，能够选择“反向打印”控制首先打印图形顶部还是底部。 尽管在“页面设置”对话框和“打印”对话框中全部能够指定图形方向，“页面设置”指定设置一直保留并反应在布局中。在“打印”对话框中，能够替换某一单个打印页面设置，但所应用设置并不保留在布局中。要保留“打印”对话框中应用设置，请在“打印设备”选项卡中选择“将修改保留到布局”选项。 假如改变图形方向，打印原点仍在旋转后页面左下角。 调整布局中打印原点能够更改图形距原点偏移，以调整图形在图纸上位置。 打印原点在指定打印区域左下角。通常，相对于原点打印偏移在 X 方向和 Y 方向上全部设为 0。 假如选择打印区域而不是整个布局，还能够使图形在图纸上居中。居中打印改变了打印原点位置。 指定正或负打印偏移，能够相对图纸左下角移动图形。要将图形移动到左下角之下，则输入负值。这么可能使打印区域被剪裁掉。 在布局上设置打印区域从“模型”选项卡或布局选项卡中进行打印之前，能够指定打印区域，确定打印内容。在创建新布局时，默认打印选项为“布局”，即打印指定图纸尺寸边界内全部对象。打印原点为 (0,0)，也就是页面左下角。 “显示”选项将打印图形区域中显示全部对象。“范围”选项将打印图形中全部可见对象。“视图”选项将打印保留视图。能够使用“窗口”选项定义要打印区域。 注意 假如打开在 AutoCAD Release 14 或早期版本图纸空间中保留图形，“打印区域”默认值是“范围”，“打印百分比”默认值是“按图纸空间缩放”。 在布局上设置打印百分比绘制对象时通常使用实际尺寸。打印图形时，能够指定正确百分比，或使图像依据图纸尺寸进行调整。 要指定百分比，能够输入打印单位和图形单位比率，或输入标准或自定义打印百分比。 从布局打印时，模型空间对象将以其布局视口百分比显示。要以该视口百分比打印模型空间对象，请以 1:1 百分比打印布局。 查看草图时，正确百分比通常不是很关键。能够使用“按图纸空间缩放”设置，根据能够充满图纸最大可能尺寸打印布局。 设置布局线宽百分比在含有打印百分比布局中，线宽能够按百分比缩放。 通常，线宽指定打印对象线条宽度，在打印时不受打印百分比影响。在更多情况下，打印布局时会使用默认打印百分比 1:1。不过，假如要在 E 号图纸上打印按 A 号图纸缩放布局，就需要按百分比缩放线宽，以适应新打印百分比。 使用布局向导指定布局设置能够使用创建布局向导创建新布局。向导会提醒相关布局设置信息，其中包含 新布局名称 和布局相关联打印机 布局要使用图纸尺寸 图形在图纸上方向 标题栏 视口设置信息 布局中视口配置位置选择布局并从“文件”菜单选择“页面设置”以后，能够编辑向导中输入信息。 反复使用布局和布局设置在图形中创建布局后，能够在相同图形或其它图形中反复使用。 复制布局能够在图形中复制布局和布局选项卡。不能复制“模型”选项卡。 假如有很多布局或布局名很长，图形区域底部不能容纳全部选项卡。AutoCAD 将使用箭头显示选项卡：能够经过箭头更改显示选项卡。带有一条横线箭头显示第一个和最终一个选项卡。注意，改变选项卡显示时，可能不显示目前布局选项卡 使用样板创建布局布局样板是从 DWG 或 DWT 文件中输入布局。能够利用现有样板中信息创建新布局。AutoCAD 提供了样例布局样板，以供设计新布局环境时使用。现有样板图纸空间对象和页面设置将用于新布局中。这么，将在图纸空间中显示布局对象（包含视口对象）。用户能够保留从样板中输入现有对象，也能够删除对象。在这个过程中不能输入任何模型空间对象。 AutoCAD 提供布局样板文件扩展名为 .dwt。来自任何图形或图形样板布局样板或布局全部能够输入到目前图形中。 保留布局样板任何图形全部能够保留为样板图形（DWT 文件），包含全部对象和布局设置。选择 LAYOUT 命令“另存为”选项，能够将布局保留为新 DWT 文件。样板文件保留在“选项”对话框“支持”选项卡中定义图形样板文件夹中。布局样板和图形样板或图形文件一样带有 .dwt 或 .dwg 扩展名，不过它包含部分对布局无关紧要信息。 创建新布局样板时，布局中使用全部命名对象（如块、图层和标注样式）将和样板一起保留。将样板输入到新布局中时，这些定义表项能够作为布局设置一部分输入。提议使用 LAYOUT 命令“另存为”选项创建新布局样板。使用“另存为”选项时，未使用定义表项不会和文件一起保留，因为未将它们添加到输入样板新布局中。 假如从不是使用 LAYOUT 命令“另存为”选项创建图形或样板插入布局，则图形（而不是布局）使用定义表项将和布局一起插入。要清除不需要定义表项，请使用 PURGE 命令。 使用设计中心插入布局使用 DesignCenter，能够将任何图形中布局及其对象拖到目前图形中。 假如使用设计中心将布局插入到图形中，则创建一个新布局，包含源布局中全部图纸空间对象、定义表及块定义。能够删除不需要图纸空间对象。要清除新布局中不需要定义表信息，请使用 PURGE 命令。 要插入布局，而且不包含不需要定义表项（图层和块），请插入来自布局样板布局。因为未使用定义表项和块不和样板一起复制，所以无需清除新建布局中无须要信息。 将 PCP 或 PC2 设置输入布局假如要处理在 AutoCAD 14LT 98 或更早版本中创建图形，能够输入 PCP 或 PC2 文件中包含布局和打印设置，然后将其应用到目前布局中。保留在 PCP 或 PC2 文件中打印设置包含： 打印区域 旋转 图纸尺寸 打印百分比 打印原点 打印偏移另外，PC2 文件还包含已被打印机校准修改任何分辨率信息。使用添加打印样式表向导能够输入笔指定信息，并将其保留在打印样式表中。 要输入打印设备和笔设置信息，能够使用输入 PCP 或 PC2 打印设置向导，以选择需要输入其设置 PCP 或 PC2 文件。使用“页面设置”对话框还能够修改输入设置。 创建和使用命名页面设置能够将打印设备、打印样式表和页面设置设置保留为命名页面设置。能够选择命名页面设置替换“页面设置”对话框中目前设置。 能够将不一样命名页面设置应用到同一布局，取得特定打印结果。比如，能够创建下表中命名页面设置，控制百分比缩放和图纸尺寸。 页面设置名称 说明 NoScaling 以 1:1 百分比打印，使用 E 尺寸图纸 Scale 1 to 2 以 1:2 百分比打印，使用 C 尺寸图纸 Draft 打印到草图质量打印机 Final 打印到高质量打印机 Scale-to-Fit 按百分比缩放，使用 A 尺寸图纸 创建布局时，只能为布局指定一次页面设置。页面设置保留在图形中。无需在每次打印时再次指定这些设置。当数次打印相同布局或为多个布局指定输出选项时，能够使用命名页面设置。 创建布局视口创建布局时，能够在模型空间中添加和窗口起类似作用布局视口。 使用布局视口结构布局时，能够将布局视口视为可查看模型空间对象，还能够对其进行移动和调整尺寸。布局视口能够相互重合或分离。在图纸空间中排列布局时，不能编辑模型。要编辑模型，必需使用下列方法之一切换到模型空间： 选择“模型”选项卡。 在布局视口内双击。在状态栏上，“图纸”切换为“模型”。 在状态栏上单击“图纸”。将布局视口置为目前后，即进入模型空间。对模型修改会表现在全部图纸空间视口中。在图纸空间中创建对象不会影响模型空间或其它布局。 使用布局视口好处之一是：能够在每个视口中有选择地冻结图层。所以，能够查看每个视口中不一样对象。经过在每个视口中平移和缩放，还能够显示不一样视图。 经过使用夹点更改模型空间几何图形在视口中显示百分比，能够调整视口大小。使用 SCALE 命令缩放视口，能够改变视口尺寸，同时不影响视图百分比。 创建和放置布局视口时，附着到布局全部打印样式表全部将自动附着到用户创建布局视口上。假如要将另一个打印样式表附着到布局视口，请选择要修改视口，然后打开“特征”选项板。 放置布局视口能够创建充满整个布局单一视口，也能够在布局中放置多个视口。 使用“视口”对话框，能够将多种标准或已命名视口配置插入到布局中。所选择这些配置取决于查看图形方法和最终打印情况。 “模型”选项卡中保留和命名模型视口配置能够放置在布局中。保留和命名视口排列时，名称被添加到可用视口排列列表中。 经过使用夹点更改模型空间几何图形在视口中显示百分比，能够调整视口大小。使用 SCALE 命令缩放视口，能够改变视口尺寸，同时不影响视图百分比。要调整视口内视图百分比，能够更改缩放百分比。经过选择“标准百分比”或在“特征”窗口输入“自定义百分比”，还能够修改视口对象打印百分比。 更改布局视口特征视口是 AutoCAD 对象，所以其边界含有对象特征，比如颜色、图层、线型、线型百分比、线宽和打印样式。忽略线宽和线型。视口还含有百分比特征。能够使用“特征”选项板修改视口特征。 视口通常在其本身图层上，方便控制其边界可见性。能够冻结或设置图层“打印”特征，方便不打印视口。假如视口边界可见性和视口内容在不一样图层，则它们不相关联。 锁定布局视口百分比但在创建布局视口时，可能需要在一些视口中应用其它百分比，以显示不一样层次细节。设置视口百分比后，假如放大视口，将同时改变视口百分比。假如先将视口百分比锁定，放大视口以查看不一样层次细节时能够保持视口百分比不变。 百分比锁定将锁定选定视口中设置百分比。锁定百分比后，能够继续修改目前视口中几何图形而不影响视口百分比。假如打开视口百分比锁定，则大多数查看命令（如 VPOINT、 DVIEW、 3DORBIT、 PLAN 和 VIEW）在该视口中将不可用。 视口百分比锁定还能够用于非矩形视口。要锁定非矩形视口，必需在“特征”选项板中额外实施一个操作，选择视口对象而不是视口剪裁边界。控制布局视口可见性能够使用多个方法控制布局视口中对象可见性。这些方法有利于限制屏幕重生成和突出显示或隐藏图形中不一样元素。 布局视口中屏幕对象 淡显是指在打印对象时使用较少墨水。在打印图纸和屏幕上，淡显对象显得比较暗淡。淡显有利于区分图形中对象，而无须修改对象颜色特征。要指定对象淡显值，必需先指定对象打印样式，然后在打印样式中定义淡显值。 淡显值能够为 0 到 100 数字。默认设置为 100，表示不使用淡显，而是按正常墨水浓度显示。淡显值设置为 0 时表示对象不使用墨水，在视口中不可见。 打开或关闭布局视口 重新生成每个视口内容时，显示较多数量活动布局视口会影响系统性能。能够经过关闭部分视口或限制活动视口数量来节省时间。下图显示关闭两个视口结果。 新视口默认情况下处于打开状态。假如关闭不使用视口，复制视口时无需等候重新生成每个视口。 假如不期望打印视口，能够将其关闭。 假如要在工作或打印时消隐视口边界，请为视口创建一个特定图层。然后关闭或冻结该图层。 管理布局中图层可见性能够分别在每个布局视口中控制图层可见性。还能够为新视口和新图层指定默认可见性设置。 冻结布局视口中图层 能够冻结或解冻目前和以后布局视口中图层而不影响其它视口。冻结图层是不可见。它们不能被重生成或打印。冻结图层很有用，比如，用于仅在特定视口中显示注释。以下图例中图层显示了在一个视口中冻结地形。 解冻图层能够恢复可见性。在目前视口中冻结或解冻图层最简单方法是使用图层特征管理器。 冻结或解冻图纸空间图层 假如不显示或不打印图纸空间对象，能够冻结包含那些对象图层。比如，假如不期望显示布局视口边界，能够冻结在其上创建视口图层。 自动冻结或解冻新建视口中图层 能够设置全部新布局视口中特定图层可见性默认值。比如，经过冻结全部新视口中 DIMENSIONS 图层，能够限制标注显示。假如创建需要标注视口，则改变目前视口设置能够替换默认设置。改变新视口默认设置不会影响现有视口。 创建在全部视口中冻结新图层 能够创建在全部现有和新建布局视口中冻结新图层。然后能够解冻指定视口中图层。这么，能够快捷地创建仅在单一视口中显示新图层。 编辑布局视口假如在图纸空间中工作，要编辑模型空间对象，能够经过将布局视口置为目前，返回到模型空间。在布局视口中所做修改将影响模型，所以也影响显示修改对象全部其它视口。 依据图纸空间缩放视图要在打印图形中正确地、一致地缩放每一个显示视图，请设置每一个视图相对于图纸空间百分比。缩放或拉伸布局视口边界不会改变视口中视图百分比。 在布局中工作时，百分比因子代表显示在视口中模型实际尺寸和布局尺寸比率。图纸空间单位除以模型空间单位即能够得到此比率。比如，对于四分之一百分比图形，该比率就是一个图纸空间单位相当于四个模型空间单位百分比因子 (1:4)。能够使用“特征”选项板、 ZOOM 命令或“视口”工具栏更改视口打印百分比。 在布局视口中缩放线型能够在基于其中创建对象空间图形单位缩放线型，也能够在基于图纸空间单位图纸空间中缩放线型。 能够设置 PSLTSCALE 系统变量值，使在布局和布局视口中按不一样百分比显示对象含有相同线型缩放百分比。比如，在 PSLTSCALE 设置为 1（默认值）情况下，将目前线型设置为虚线，然后在图纸空间布局中绘制直线。在布局中，创建缩放百分比为 1x 视口，将此布局视口置为目前，然后使用一样虚线线型绘制直线。这两条虚线外观应该相同。假如将视口缩放百分比改为 2x，那么布局和布局视口中虚线线型缩放百分比依旧一致，而不受缩放百分比影响。 在 PSLTSCALE 命令打开时，仍能够使用 LTSCALE 和 CELTSCALE 控制虚线长度。在下图中，左侧图形中线型图案百分比已调整为相同，而不考虑视图百分比。在右侧图形中，各线型百分比和每一个视图百分比相匹配。 在布局视口中对齐视图能够经过对齐两个布局视口中视图来排列图形中元素。 要采取角度、水平和垂直对齐方法，能够相对一个视口中指定基点平移另一个视口中视图。 在布局视口中旋转视图能够经过改变 UCS 并使用 PLAN 命令，在布局视口内旋转整个视图。 ROTATE 命令只能旋转单个对象。 注意，旋转只是视图，视口边界不旋转。 创建非矩形视口能够将在图纸空间中绘制对象转换为视口，这么能够创建含有不规则边界新视口。 MVIEW 命令“对象”和“多边形”选项有利于定义形状不规则视口。将在图纸空间中绘制对象转换为视口，即可创建含有不规则边界新视口。 使用“对象”选项，能够选择对象，并将其转换为视口。定义不规则边界多段线能够包含弧线或直线段，它们能够自交，但必需包含最少 3 个顶点。视口创建以后，定义不规则边界多段线将和这个视口关联起来。 定义不规则视口边界时，AutoCAD 将计算选定对象所在范围，在边界角上放置视口对象，然后依据边界中指定对象剪裁视口。 “多边形”选项用于依据指定点创建不规则视口。其命令提醒序列和创建多段线一样。 重定义现有视口边界能够使用 VPCLIP 命令重定义视口边界。 使用夹点编辑非矩形视口假如要更改非矩形视口形状，能够使用夹点编辑顶点，就象使用夹点编辑任何其它对象一样。 在非矩形视口中缩放和平移在非矩形视口中缩放或平移时，AutoCAD 将实时剪裁模型空间中几何图形。重定义现有视口边界能够使用 VPCLIP 命令重定义视口边界。 要剪裁视口，能够使用定点设备选择现有对象作为新边界，或指定新边界点。 注意 假如冻结非矩形视口边界图层，将不显示边界，也不剪裁视口。假如关闭边界图层而不是冻结它，视口仍会被剪裁。 使用夹点编辑非矩形视口假如要更改非矩形视口形状，能够使用夹点编辑顶点，就象使用夹点编辑任何其它对象一样。 创建不规则视口时，AutoCAD 计算选定对象所在范围，然后在这一范围边界角点上放置视口对象。因为边界形状不一样，有些几何图形可能不能在不规则视口内完全显示。 在非矩形视口中缩放和平移在非矩形视口中缩放或平移时，AutoCAD 将实时剪裁模型空间中几何图形。 矩形视口（在剪裁边界下）边界之外几何图形不会显示出来。 假如在不规则视口中剪裁对象上使用“缩放” “范围”，AutoCAD 将依据剪裁边界范围进行缩放，并非视口中全部几何图形全部可见。 打印图形绘制图形后，能够使用多个方法输出。能够将图形打印在图纸上，也能够创建成文件以供其它应用程序使用。以上两种情况全部需要选择打印设置。 打印概述了解和打印相关术语和概念有利于用户更轻松地在 AutoCAD 中进行首次打印。 打印机管理器 打印机管理器是一个窗口，其中列出了用户安装全部非系统打印机配置 (PC3) 文件。假如期望 AutoCAD 使用默认打印特征不一样于 Windows 使用打印特征，也能够为 Windows 系统打印机创建打印机配置文件。打印机配置设置指定端口信息、光栅图形和矢量图形质量、图纸尺寸和取决于打印机类型自定义特征。 打印机管理器包含添加打印机向导，此向导是创建打印机配置基础工具。添加打印机向导提醒用户输入相关要安装打印机信息。 布局 布局代表打印页面。用户能够依据需要创建任意多个布局。每个布局全部保留在自己布局选项卡中，能够和不一样图纸尺寸和不一样打印机相关联。 只在打印页面上出现元素（比如标题栏和注释）是在布局图纸空间绘制。图形中对象是在“模型”选项卡上模型空间创建。要在布局中查看这些对象，请创建布局视口。 页面设置 创建布局时，需要指定打印机和设置（例图纸尺寸和打印方向）。使用“页面设置”对话框，能够控制布局和“模型”选项卡中设置。能够命名并保留页面设置，方便在其它布局中使用。 假如在创建布局时没有指定“页面设置”对话框中全部设置，也能够在打印之前设置页面。或，在打印时替换页面设置。能够对目前打印任务临时使用新页面设置，也能够保留新页面设置。 打印样式 打印样式经过确定打印特征（比如线宽、颜色和填充样式）来控制对象或布局打印方法。打印样式表中搜集了多组打印样式。打印样式管理器是一个窗口，其中显示了 AutoCAD 中可用全部打印样式表。 打印样式类型有两种：颜色相关打印样式表和命名打印样式表。一个图形只能使用一个打印样式表。用户能够在两种打印样式表之间转换。也能够在设置图形打印样式表类型以后更改所设置类型。 对于颜色相关打印样式表，对象颜色决定打印方法。这些打印样式表文件扩展名为 .ctb。不能直接为对象指定颜色相关打印样式。相反，要控制对象打印颜色，必需修改对象颜色。比如，图形中全部被指定为红色对象均以相同打印方法打印。 命名打印样式表使用直接指定给对象和图层打印样式。这些打印样式表文件扩展名为 .stb。使用这些打印样式表能够使图形中每个对象以不一样颜色打印，和对象本身颜色无关。 打印戳记 打印戳记是添加到打印边界一行文字。打开此选项能够将指定打印戳记信息（包含图形名称、布局名称、日期和时间等）添加到打印至任意设备图形中。能够选择将打印戳记信息统计到日志文件中而不打印它，或既统计又打印。 注意 用 AutoCAD 教育版创建图形文件或图形模板文件打印时总带有以下打印戳记：由 Autodesk 教育版产品制作。用 AutoCAD 教育版创建、在商业版中使用块和外部参考打印时也会带有教育版打印戳记。 对早期版本中打印功效改善从 AutoCAD 开始，已经对 AutoCAD 中打印功效做了改善。 对早期版本中打印功效改善概述从 AutoCAD 开始，新版本中添加了以下打印功效。 使用多个图纸空间布局，能够为每个图形设置并保留多个打印配置。每个布局全部和一个输出设备和页面设置相关联。 向导将指导用户完成打印机配置和打印设置。 以前由打印配置文件（PCP 和 PC2 文件）实施任务现在由布局、打印配置文件（PC3 文件）和打印样式表（CTB 和 STB 文件）分担。打印样式表控制对象笔指定、线宽和其它打印特征。 颜色相关打印样式表保持对象颜色和打印外观之间联络。假如在早期版本 AutoCAD 中使用笔指定控制线宽，则能够输入那些设置来创建颜色相关打印样式表。 命名打印样式表删除了颜色和打印线宽之间关系。现在能够将打印样式指定给对象来控制对象打印线宽和颜色。使用命名打印样式表能够按指定颜色打印对象。使用新模块化打印部件，能够自定义打印过程每一部分、输入早期版本中使用配置，和共享布局和配置以确保打印效果一致。 打印早期版本中图形能够使用和打印新图形完全相同方法打印在 AutoCAD Release 14 或早期版中创建图形。 相关图形打印，有以下几方面改变： 模型空间对象被放在“模型”选项卡中。 全部图纸空间设置全部用于设置布局选项卡“布局 1”。图纸空间对象被放在“布局 1”中。 依据“选项”对话框中指定打印样式表类型，图形将使用命名打印样式表或颜色相关打印样式表。假如指定了笔设置并使用 PCP 或 PC2 文件，或有 AutoCAD Release 14 或早期版本 CFG 文件，则能够创建打印样式表，重新创建 AutoCAD 格式图形中笔设置信息。从早期版本转换笔设置在 AutoCAD R14 和更早版本中，经过将颜色映射到笔来设置线宽。能够在 AutoCAD 和更高版本中使用那些笔指定。 假如用户在 PCP 或 PC2 文件中存放了笔指定信息，则能够使用添加打印样式表向导创建颜色相关 (CTB) 或包含原始笔设置命名 (STB) 打印样式表。假如没有包含笔设置 PCP 或 PC2 文件，也能够从配置文件 (acad*.cfg) 中获取笔设置。 注意 假如分别使用 CCONFIG、HPCONFIG 或 OCECONFIG 命令配置 CalComp、HP 和 Oc 设备，则能够使用此向导从 PCP、PC2 或 acad*.cfg 文件中提取线型和线宽信息。然而，要使用驱动程序特有自定义设置（比如端点样式、连接样式、填充样式和淡显）进行打印，必需使用打印样式表编辑器手动输入这些设置，因为它们不会自动进行转换。使用早期版本打印机配置文件使用添加打印机向导，能够从早期版本输入以下打印机配置设置： 笔优化 打印到文件配置 图纸尺寸和方向 分辨率 设备名 打印目标（包含端口或网络共享名）AutoCAD R13 和 R14 使用 PC2 文件存放配置设置。全部 AutoCAD 早期版本全部使用 PCP 文件。AutoCAD 和更高版本使用 PC3 文件。 注意 假如有 PCP 和 PC2 文件，用户能够将笔指定信息输入到打印样式表中，还能够将打印区域和百分比信息输入到布局页面设置中。分别使用添加打印样式表向导和输入 PCP 或 PC2 打印设置向导。 设置打印页面在打印图形之前，必需确定图纸尺寸和图形在图纸上放置方法。 用户也能够使用默认设置打印图形。 设置图纸尺寸在“打印”对话框“打印设置”选项卡上，选择要使用图纸尺寸。 在图纸上放置图形在图纸上放置图形有多个方法。设置图纸尺寸假如从布局打印，应该事先在“页面设置”对话框中指定图纸尺寸。不过，假如从“模型”选项卡打印，则需要在打印时指定图纸尺寸。在“打印”对话框“打印设置”选项卡上，选择要使用图纸尺寸。列出图纸尺寸取决于用户在两个对话框“打印设备”选项卡上选定打印机或绘图仪。可用打印机列表包含全部目前配置 Windows 系统打印机和使用非系统驱动程序打印机。 也能够设置默认图纸尺寸，经过编辑和打印机关联 PC3 文件，为大多数打印机创建新布局。对于 Windows 系统打印机，能够使用此技术为 Windows 和 AutoCAD 指定不一样默认图纸尺寸。 注意 假如 PAPERUPDATE 系统变量设置为 1，当选定打印机不支持布局中现有图纸尺寸时，将出现提醒。图纸尺寸将自动更新，以反应选定打印机默认图纸尺寸。 使用自定义图纸尺寸 假如需要指定“打印”对话框和“页面设置”对话框中均未列出图纸尺寸，能够使用打印机配置编辑器为非系统打印机添加自定义图纸尺寸。通常，不能将自定义图纸尺寸添加到 Windows 系统打印机，因为 Windows 系统打印机许可图纸尺寸和可打印区域由制造商决定。不过，用户能够针对和 Windows 系统打印机关联图纸尺寸来修改可打印区域。 在图纸上放置图形在图纸上放置图形有多个方法。 指定可打印区域 可打印区域在布局中经过虚线边框显示。选定打印机和图纸尺寸决定可打印区域。 警告！ 假如将打印机设置为使用省纸功效（比如，打印着墨区域或嵌套），打印机可能不使用 AutoCAD 可打印区域和打印指定偏移。 假如打印机汇报图纸尺寸可打印区域不正确，能够在打印机配置编辑器“设备和文档设置”选项卡中选择“修改标准图纸尺寸（可打印区域）”选项，在“修改标准图纸尺寸”区域调整可打印区域。 注意 “修改标准图纸尺寸”选项并非页边距功效。要指定在图纸上打印图形位置，请使用“打印”对话框“打印设置”选项卡上“打印偏移”区域。 设置打印位置 选定图纸尺寸和可打印区域后，即可指定在图纸上打印图形位置。用户能够在“打印”对话框“打印设置”选项卡中设置 X（水平）偏移和 Y（垂直）偏移。 假如打印非“布局”图形区域（“范围”、“显示”、“视图”或“窗口”），还能够选择“居中打印”选项。 假如要正确控制标题栏位置，可能需要修改打印偏移。打印偏移量经过将标题栏左下角和图纸左下角重新对齐来赔偿图纸页边距。用户能够经过测量图纸边缘和打印信息之间距离来确定打印偏移。这些偏移量通常为负值。 设置图形方向 图形方向决定了图形打印位置是横向（图形长边为水平方向）还是纵向（图形长边为垂直方向）。这取决于选定图纸尺寸。还能够选择倒置打印。 控制对象打印方法经过设置打印百分比、使用打印样式和打印样式表、设置对象图层特征，用户能够控制对象打印方法。 设置打印百分比当指定输出图形百分比时，能够从实际百分比列表中选择、输入所需百分比，或选择“按图纸空间缩放”方便缩放图形并使其和选定图纸尺寸匹配。 绘制对象时通常使用实际尺寸。也就是说，用户决定使用何种单位（英寸、毫米或米）并按 1:1 百分比绘制图形。比如，假如测量单位为毫米，那么图形中一个单位代表一毫米。打印图形时，能够指定正确百分比，也能够依据图纸尺寸调整图像。 大多数最终图形以正确百分比打印。设置打印百分比方法取决于用户是从“模型”选项卡还是布局选项卡打印： 在“模型”选项卡上，能够在“打印”对话框中“打印设置”选项卡上设置百分比。此百分比代表打印单位和绘制模型所使用实际单位之比。 在布局中，能够使用两个百分比。第一个百分比影响图形整体布局，它通常基于图纸尺寸，百分比为 1:1。第二个百分比是模型本身百分比，它显示在布局视口中。各视口中百分比代表图纸尺寸和视口中模型尺寸之比。设置指定百分比 打印时，能够在“图纸尺寸和图纸单位”下选择单位类型（英寸或毫米）。比如，假如选择毫米，在“打印毫米”下输入 1，然后在“图形单位”下输入 10，则打印图形中每毫米代表 10 个实际毫米。 图例中显示了以三种不一样百分比打印灯泡。 按图纸尺寸缩放图形 在审阅草图时，通常不需要正确百分比。能够使用“按图纸空间缩放”选项，根据能够充满图纸最大可能尺寸打印视图。AutoCAD 将使图形高度和宽度和图纸高度和宽度相适应。 打印模型空间透视视图时，不管是否输入了百分比，视图全部将按图纸尺寸缩放。 假如选择了“按图纸空间缩放”选项，文本框将改变以反应打印单位和图形单位之比。每当用户在“打印”对话框中修改单位类型、图纸尺寸、打印机、打印原点、方向或打印区域大小时，AutoCAD 全部将更新该百分比。 为打印对象设置选项在“打印”和“页面设置”对话框中，用户能够选择若干影响对象打印方法选项。 打印对象线宽。指定打印对象和图层线宽。 按打印样式打印。指定使用打印样式来打印图形。指定此选项将自动打印线宽。假如不选择此选项，将按指定给对象特征打印对象而不是按打印样式打印。 最终打印图纸空间。指定先打印模型空间对象，后打印图纸空间对象。 着色打印。指定着色打印选项：按显示、线框、消隐或渲染。此设置效果反应在打印预览中，而不反应在布局中。 隐藏图纸空间对象。指定“消隐”操作是否应用于图纸空间视口中对象。此选项仅在布局选项卡中可用。此设置效果反应在打印预览中，而不反应在布局中。设置着色视口选项能够选择若干用于打印着色和渲染视口选项。能够按显示、在线框中、删除隐藏线或按渲染打印视口。 能够指定每个视口打印方法，并能够将该打印设置和图形一起保留。还能够从多种分辨率（最大为打印机分辨率）中进行选择，并能够将该分辨率设置和图形一起保留。 着色视口打印概述着色视口打印选项为用户向她人展示三维设计提供了很大灵活性。用户能够经过选择视口打印方法并指定分辨率等级来展示设计。 使用着色打印选项，用户能够选择使用“按显示”、“线框”、“消隐”还是“渲染”选项打印着色对象集。着色和渲染视口包含打印预览、打印、打印到文件和包含全着色和渲染批处理打印。 经过根据屏幕或其它环境中显示视口进行打印，能够在演示文稿中使用真实打印。 着色视口打印选项将应用于
