垃圾中转站异臭味解决专业方案.doc

一．项目背景
垃圾中转站功效是将居民区分散垃圾搜集点垃圾集中起来，经过压缩，送到垃圾填埋场。中转站功效决定中转站必需设置在居民区之中或周围。因为生活垃圾腐烂发臭，产生了带有强烈刺激性气味氨、有机氨及部分硫醇、甲烷等气体散发出来，同时生活垃圾在堆放、装卸、转运过程中难免有臭气散发出来。中转站散发臭气对周围居民生活有很大影响，严重影响居民正常生活。
所以，在城市生活垃圾中转站中，垃圾腐臭问题显得尤其突出，若不进行除臭处理，其臭味可达成4级。
垃圾散发臭气中部分臭气化合物种类和特点以下：
表1： 垃圾臭气中部分恶臭物质特征
化合物
分子式
分子量
沸点（°C）
毒性
丙烯硫醇
CH2=CH-CH2-SH
74.14
67-68
x
戊硫醇
CH3-(CH2)3-CH2-SH
104.21
123-124
*
苯甲硫醇
C6H5CH2-SH
124.22
195(F.B.)
*
丁硫醇
C4H5-SH
86.06
~122
x
甲硫醚
CH3-S-CH3
62.14
~36
*
乙硫醇
CH3CH2-SH
62.13
36.2
*
硫化氢
H2S
34.06
（气态）
*
甲硫醇
CH3SH
48.11
5.8-6.2
x
丙硫醇
C3H7-SH
76.15
67.73
x
二氧化硫
SO2
64.06
（气态）
*
叔丁硫醇
(CH3) 3C-SH
90.19
63.7-64.2
x
对-苯甲基硫醇
CH3-C6H4-SH
124.20
43-44
*
苯硫醇
C6H5SH
110.17
168.3
x
氨
NH3
16.01
（气态）
*
b-氨基丙醇
C3H9NO
75.11
188
x
二甲胺
C2H7N
45.08
6.88
*
肼
H7N2
32.05
119.4
*
甲胺
CH5N
31.04
-6.79
*
乙胺
C2H7N
45.08
16.6
*
2-丁胺
C4H11N
73.14
44
*
三甲胺
（NH2）3CH
59.11
-4
*
二甲二硫
CH3SSCH3
94.2
109
*
二硫化碳
S2C
76
-30
*
苯乙烯
C6H5CH=CH2
104.14
146
*
注：*表示有毒性； x表示无毒性或是低毒性。

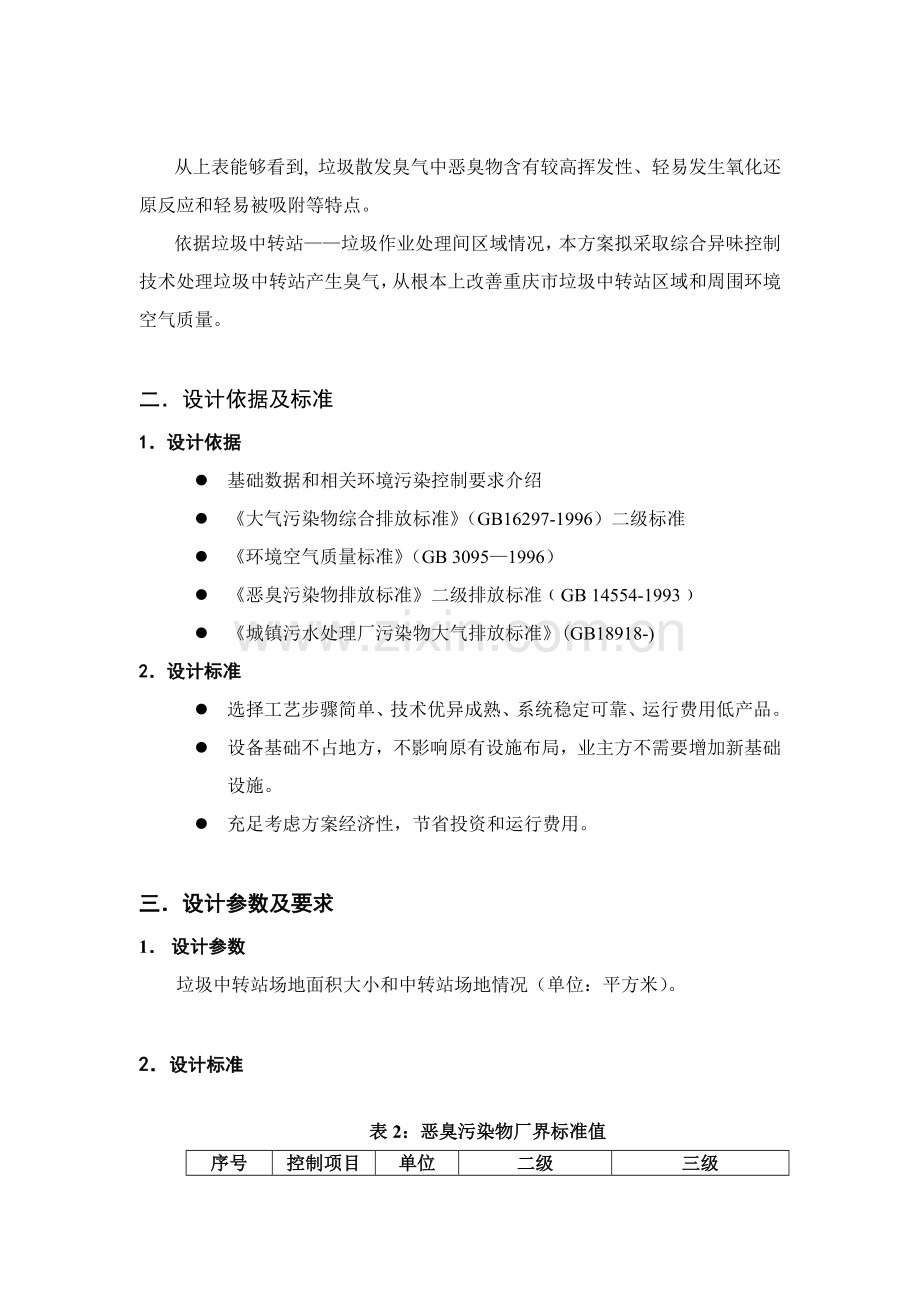

从上表能够看到, 垃圾散发臭气中恶臭物含有较高挥发性、轻易发生氧化还原反应和轻易被吸附等特点。
依据垃圾中转站——垃圾作业处理间区域情况，本方案拟采取综合异味控制技术处理垃圾中转站产生臭气，从根本上改善重庆市垃圾中转站区域和周围环境空气质量。

二．设计依据及标准
1．设计依据
l 基础数据和相关环境污染控制要求介绍
l 《大气污染物综合排放标准》（GB16297-1996）二级标准
l 《环境空气质量标准》（GB 3095—1996）
l 《恶臭污染物排放标准》二级排放标准﹙GB 14554-1993﹚
l 《城镇污水处理厂污染物大气排放标准》(GB18918-)
2．设计标准
l 选择工艺步骤简单、技术优异成熟、系统稳定可靠、运行费用低产品。
l 设备基础不占地方，不影响原有设施布局，业主方不需要增加新基础设施。
l 充足考虑方案经济性，节省投资和运行费用。

三．设计参数及要求
1． 设计参数　
垃圾中转站场地面积大小和中转站场地情况（单位：平方米）。

2．设计标准

表2：恶臭污染物厂界标准值
序号
控制项目
单位
二级
三级
新扩改建
现有
新扩改建
现有
1
氨
mg/m3
1.5
2.0
4.0
5.0
2
三甲胺
mg/m3
0.08
0.15
0.45
0.80
3
硫化氢
mg/m3
0.06
0.10
0.32
0.60
4
甲硫醇
mg/m3
0.007
0.010
0.020
0.035
5
甲硫醚
mg/m3
0.07
0.15
0.55
1.10
6
二甲二硫
mg/m3
0.06
0.13
0.42
0.71
7
二硫化碳
mg/m3
3.0
5.0
8.0
10
8
苯乙烯
mg/m3
5.0
7.0
14
19
9
臭气浓度
无量纲
20
30
60
70

3．设计要求
1) 当异味控制系统运行时，异味控制国家GB14544 93《恶臭污染物二级排放标准》和GB18918-《城镇污水处理厂污染物大气排放标准》
2) 处理后无感观臭味

四．除臭工艺及技术介绍
臭源除臭工艺和空气除臭工艺组合而成综合处理方案，能够全方面处理重庆市垃圾中转站臭气扰民问题。
微生物法是利用优化选择含有多个自然界中高浓度、高活性有效微生物菌群（1x107个/ml以上）。这些生物菌能抑制垃圾中致臭微生物生化活动，并利用一些臭味物作为本身营养，有效地降低了垃圾腐烂速度及其所散发臭气恶臭程度。在实际使用中，用较简单装置将含有效微生物菌溶液淋洒在垃圾表面，降低垃圾腐烂速度和程度，达成除臭效果。经过此方法处理后垃圾，含有大量微生物溶液会进入垃圾挤压渗漏液中，不仅能够消除挤压液臭味，而且可降低垃圾渗漏液中BOD、COD浓度，清除压缩站渗漏液排放渠道中臭气，同时，溶液直接地淋洒在垃圾表面，会降低灰尘挥发，也有利于改善中转站室内空气质量。表3列出广州市部分中转站使用该方法时测试数据。（广州市环境监测中心1999.1.25试验汇报）

表3：有效微生物法除臭时对挤压液作用
编号
项目
SS
COD
BOD
石油类
动植物油
1
处理前(mg/L)
941
8,170
5,220
85.0
397
处理后(mg/L)
271
2,370
1,720
9.50
50.5
去除率（%）
71.2
71.0
67.0
88.8
87.3
2
处理前(mg/L)
4,600
92,100
63,500
34.0
496
处理后(mg/L)
2,090
9,240
6,390
11.0
78.0
去除率（%）
54.6
90.0
89.9
67.6
84.3
臭源控制技术关键针对恶臭源，而不是针对恶臭分子本身，对已形成在空中臭气，需配合使用第二种方法：即植物提取液微电解法来消除已经形成在空气臭气。
植物提取液催化氧化法是利用一些天然植物提取液中含有破坏臭气分子性质，来达成清除臭味，净化空气目标。
。
工作液和臭气分子反应原理：在技术中，所使用介质是一系列植物提取液复配而成，这些植物提取液含有气味有机物，它们是从树、草和花等植物中提取。
这些有味有机化合物含有大量复杂化合物，它们全部是绝大多数植物油关键成份，能够分成四大类：
萜烯类：这类天然存在化合物是植物油中最关键成份，它们全部有相同经验式C10H16，比如，蒎烷、薄荷烷。
直链化合物：组成这一部分化合物有醛、醇和酮，它们是存在一系列由水果中提取可挥发植物油中，如葵醇、月桂醇。
苯衍生物：这些化合物和从苯，尤其是从丙苯衍生出来化合物有相同分子式，如乙酸酯。
其它化合物：第四类例子有香草醛、肉桂酸和甲酸香叶酯工作液。
经过控制设备经专用喷嘴喷洒成雾状，在微小液滴表面形成极大表面能。该表面能能够吸附空气中臭气分子，并使臭气分子中立体结构发生改变，变得不稳定；此时，溶液中有效分子能够向臭气分子提供电子，和臭气分子发生反应；同时，吸附在液滴表面臭气分子也能和空气中氧气发生反应。经过生物或化学作用，臭气分子将生成无味无毒分子，反应产物不会形成二次污染。(表4：列出了部分可除去异味植物提取液)

表4：可除去异味部分植物提取液
Plants
植物
Extraction
提取液
Chemical compounds in extracted materials
提取液关键组成
Ginger 姜
汁
姜酮、姜醇、姜烯、龙脑、芳樟醇
Shallot 葱
汁
蒜辣素、二烯丙基硫醚
Garlic 蒜
汁
大蒜辣素、大蒜新素、大蒜甙
Coriander 莞荽
汁
芳樟醇、水芹烯、葵醛、龙脑、
Celery 芹菜
汁
β月桂酸烯、蒎烯、石竹烯
Chili 辣椒
油
辣椒碱、辣椒素
Laurel 月桂
油
桉叶素、芳樟醇、松油醇、月桂烯
该法使用植物提取液不仅含有破坏臭气分子功效，而且全部全部是可食。所以，此法含有没有毒、无二次污染等优点。
利用天然植物取液进行除臭是一个广泛使用安全有效方法。大家在日常生活中，有利姜或柠檬去鱼腥味就是一个很好例子。分解臭气分子机理能够表述以下：
工作液经过控制设备经专用喷嘴喷洒成雾状，在空间扩散液滴半径≤0.04mm。液滴有很大比表积，形成巨大表面能，平均每摩尔为几十千卡。这个数量级能量已是很多元素中键能1/3—1/2。溶液表面不仅能有效地吸附在空气中异味分子，同时也能使吸附异味分子立体构型发生改变。工作液和臭气分子反应能够从以下多个方面来讲：工作液经过控制设备经专用喷嘴喷洒成雾状，在微小液滴表面形成极大表面能。该表面能能够吸附空气中臭气分子，并使臭气分子中立体结构发生改变，变得不稳定；此时，溶液中有效分子能够向臭分子提供电子，和臭气分子发生反应；同时，吸附在液滴表面臭气分子也能和空气中氧气发生反应。经过喷淋作用，臭气分子将生成无味无毒分子，如水、无机盐等等，从而消除臭气，而且反应产物不会形成二次污染。
酸碱反应：如工作液中含有生物碱，它能够和硫化氢等酸性臭气分子反应。和通常酸碱反应不一样是，通常碱是有毒，不可食用，不能生物降解。而工作液能进行生物降解，无毒。
催化氧化反应：如硫化氢在通常情况下，不能和空气中氧进行反应。但在设备内部微电解填料催化用下， 能够和空气中氧气发生反应。以硫化氢反应为例：
R-NH2+H2S R-NH3+ + SH-
R-NH2+SH-＋O2＋H2O R- NH3+SO42- +OH-
R-NH3++OH- R-NH2 +H2O
又如，硫醇在空气氧化反应：
（空气）+O2 →R-SS-R（慢）
R-SH（air Solution®）+ O2 →R-SS-R（快）
易斯酸碱反应：在有机化学中，能吸收电子云分子或原子团称为路易斯酸，在有机硫化合物中，硫原子外层有空轨道，能够接收外来电子云，所以可称这类有机物为路易斯酸。相反，能提供电子云分子或原子团称路易斯碱。通常带负电荷原子团，含氮有机物属于路易斯碱。比如，苯硫醚和air Solution®反应，属于这一类。苯硫醚是一个路易斯酸，而在其中含氮化合物属路易斯碱。二者能够反应。
热力学角度来讨论：经过雾化液滴，其直径在0.04毫米。在这种情况下，液滴表面能已达成部分有机化合物键能三分之一和四分之一。在这种情况下，是以破坏臭气分子中键，使它们不稳定，易分解。
氧化还原反应：比如，甲醛含有氧化性，在air Solution®中有有效分子含有还原性。它们能够直接进行反应。
和甲醛和氨反应：
R-NH2+HCHO R-HN2+H-C=CO2+H2O
R-NH2+NH3 R-NH2+N2+H2O
表5：部分异味分子在工作液作用下反应
No.
Odorous Substance 气味物质
Reacion反应类型
1
Allyl mercaptan 丙烯硫醇
Ox,Re氧化-还原、分解
2
Amyl mercaptan 戊硫醇
Ox氧化-还原、
3
Ammonia 氨
Ox氧化-还原、
4
Benzyl mercaptan
Ox氧化-还原、
5
Butyldmine 丁胺
Ox、Neu，氧化-还原、中和
6
Cadaverine 戊二胺
Ox, Neu氧化-还原、中和
7
Chlorine 氯
Ox氧化-还原、
8
Chlorophenol 氯酚
Ox氧化-还原、
9
Dibutyllamine 丁烯硫醇
Ox, Re氧化-还原、分解
10
Dibutylamine 二丁胺
Ox,Neu.,氧化-还原、中和
11
Diisopropylamine 二异丙胺
Ox,Neu.,氧化-还原、中和
12
Dimethylamine二甲胺
Ox,Neu.,氧化-还原、中和
13
Dimethylsulphide二甲硫
Ox氧化-还原、
14
Diphenylsulphide二苯硫
Ox氧化-还原、
15
Ethylamine乙胺
Ox,Neu.,氧化-还原、中和
16
Ethyl mercaptan乙硫醇
Ox,氧化-还原、
17
Hydrogen sulphide 硫化氢
Ox,Neu.,氧化-还原、中和
18
Lndole吲哚
Ox,Neu.,氧化-还原、中和
19
Methylamnie甲胺
Ox,Neu氧化-还原、中和
20
Methyl mercaptan甲硫醇
Ox,氧化-还原、
21
Propyl mercaptan丙硫醇
Ox,氧化-还原、
22
Putrescine丁二胺
Ox,Neu氧化-还原、中和
23
Pyridine吡碇
Ox,Neu.,氧化-还原、中和
24
Skatole 甲基吲哚
Ox, Neu.,氧化-还原、中和
25
Sulphur dioxide 二氧化硫
Ox, Neu氧化-还原、中和
26
Ter-butyl mercaptan 丁三硫醇
Ox.,氧化-还原、
27
Triethylamnie乙三胺
Ox, Neu.,氧化-还原、中和
28
Thiocresol甲苯硫酚
Ox,氧化-还原、
29
Thiophenol苯硫酚
Ox,氧化-还原、

五．系统及工艺优异性
本工艺采取天然植物提取液经过复配成工作液来消除空气中异臭味，杀死细菌，改善空气质量。工作液经过微电解填料塔喷洒控制系统以微米级喷洒在空气当中，和空气中多种异味分子快速分解，且分解后产物全部是无害物质水和无机盐。工作液特点在于是快速分解空气中异味分子，而不是掩盖臭味。
采取微生物控制臭源(生活垃圾)散发臭气，控制臭源。
工作液全部是无毒无害液体，严格检测认可。安全、无毒、无刺激、不燃烧、不爆炸、不会产生二次污染、不破坏环境。
微电解生物除臭技术不仅在环境保护方面成绩显赫，更在其它方面得到广泛应用。
采取微电解异味控制系统和臭源控制系统不需要耗用大量电能，不需要将空气搜集处理，设备简便，安全使用简单，方便工人操作，仅需要定时补充工作液，整个系统维护和营运费用低廉。

六．项目实施前后对周围环境影响分析和评定
采取ECOLO异味控制系统和EM臭源控制系统能够根本消除生产过程产生臭味，使周围居民无需再担心臭味影响其生活和商业交易进行，垃圾压缩站周围环境得到改善，对垃圾压缩站高效除臭产生社会效益和经济效益是巨大。

七．工艺说明及工艺步骤
1．工艺说明
将天然植物提取液经过专用控制设备及雾化装置喷洒到封闭空间内，让雾化工作液分解空间内异味分子，从而消除异味，改善环境空气质量。
在垃圾压缩站压装机周围安装臭源除臭系统雾化喷嘴，当垃圾装入压装机时，雾化喷嘴将臭源除臭剂均匀喷洒在生活垃圾表面，使工作液和生活垃圾均匀混合，控制生活垃圾中发臭物质。同时工作液形成水雾能够有效降低生活垃圾中灰尘，改善室内空气质量。
2．工艺步骤
在垃圾中转站——垃圾作业处理间产生异臭味关键区域范围根据现场实际安装。

八．关键设备参数及相关说明
1．雾化工作时间
两套雾化系统均配置有自动控制装置，能够实现连续或间隔工作。
2．间隔工作时间
随意调整。
3．控制电源
220V； 50HZ； 10A。
依据垃圾中转站采取转运设备实际情况和垃圾中转站站内及周围环境要求，我们选择臭源控制技术和微电解洗涤塔空气净化技术组合工艺来处理垃圾站臭味问题。
在初步处理方案中，具体说明了我企业选择除臭工艺和设备类型。我们系统全部是低功率设备。
臭源系统关键经过加压装置将臭源除臭工作液经过雾化喷嘴均匀喷洒在垃圾表面，依据现场平面图确定雾化喷嘴数量。
我们系统，在垃圾中转站天天开始倒垃圾时，只需经过简单ON/OFF开关开启系统，系统就能够自动运行工作，而且效率很高。

九、项目概算
项目概算分设备安装预算和运行费用预算。
两个中转站内设备安装情况完全不一样，站内场地空间也有差异，所以选择异味去除设备也不一样。

十、售后服务
我们将做以下承诺：
l 控制设备从安装好之日起十二个月内包换包修，不可抗力和非人为损坏除外。
l 三年内保修，只收配件费用。
l 提供送货上门，免收送货费。

十一、工程实例
我企业是专业从事环境异味控制专业企业，相关除臭系统其它问题，我们随时为您提供咨询服务，现将该方案和相关技术资料送上，如有其它要求，请和我们联络。

部分工程实例：【（垃圾中转站）】
垃圾中转站
地址
备注
龙洞站
龙洞牌坊直入（华南干线桥底）
（广州市）
横枝岗站
胸科医院
（广州市）
沙东新村站
渔沙坦
（广州市）
麓景路站
麓景路
（广州市）
员村站
员村
（广州市）
石化站
石化生活区
（广州市）
二村站
炮兵山
（广州市）
前进站
前进村内
（广州市）
黄村站
黄村内
（广州市）
茶窖站
茶窖街
（广州市）
龙江站
龙江小学
（广州市）
远景站
远景街
（广州市）
沙涌站
沙涌
（广州市）
柯子站
柯子岭
（广州市）
金桂园
金桂园小区
（广州市）
南海大沥
大沥镇
（南海市）

近期部分工程项目
气味控制类型
上海市长航大厦
污水中心
上海国航大厦
地下污水中心异味控制
上海万豪酒店
地下污水中心异味控制
海松江废弃物处理场
垃圾污水、垃圾填埋异味
杭州民生制药
污水及车间异味控制
杭州市华东医药股份
污水处理异味控制
浙江海政制药
污水
杭州国棉一厂
污水处理异味控制
山东新华制药股份企业
污水处理曝气池异味控制
广东高明溢达纺织
污水厌氧池异味控制
河北烟草大楼
污水处理异味控制
济南舜耕山庄
污水处理异味控制及公共场所异味
沥窖污水处理厂提升泵站
污水处理异味控制
广州大学城污水提升泵站
污水处理异味控制
广州中华广场
地下污水中心异味控制
