工厂公共广播背景音乐系统专项方案.doc

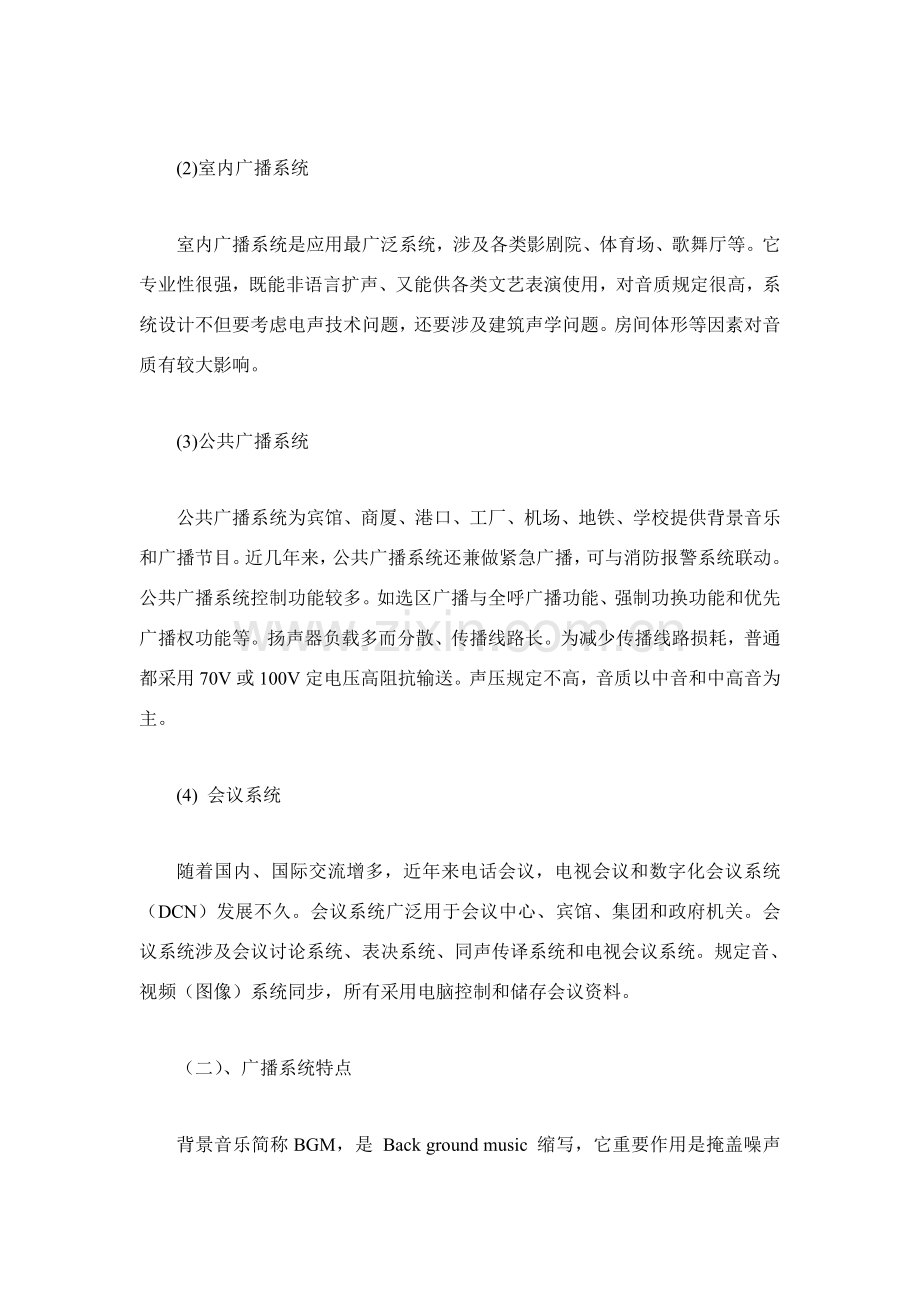

工厂公共广播&背景音乐方案一、公共广播概述公共广播系统属于扩声音响系统中一种分支，而扩声音响系统又称专业音响系统涉及电声、建声和乐声三种学科边沿科学。因此公共广播系统最后效果涉及合理、对的电声系统设计和调试，良好声音传播环境（建声条件）和精准现场调音三者最佳结合，三者相辅相成缺一不可。公共广播作为一种系统问题，在系统设计中必要综合考虑上述问题。在选取性能良电声设备基本上，通过周密系统设计，仔细系统调试和良好建声条件上，达致电声悦耳、自然音响效果。广播系统分类：广义广播系统包括扩声系统和放声系统两大类：1、扩声系统：扬声器与话筒处在同一声场内，存在声反馈和房间共振引起啸叫，失真和振荡现象。要保证系统稳定和正常运营，最高可用系统增益比发生声反馈自激临界增益低6dB。2、放声系统：系统中只有磁带机，光盘机等声源，没有话筒，不存在声反馈也许，声反馈系数为0，是广播系统一种特例。 公共广播系统按用途可分为如下几类：(1)室外广播系统室外广播系统重要用于体育场、车站、公园、艺术广场、音乐喷泉等。它特点是服务区域面积大，空间辽阔。背景噪声大；声音传播以直达声为主；要求声压级高，如果周边有高楼大厦等反射物体，扬声器布局又不尽合理，声波经多次反射而形成超过50ms以上延迟，会引起双重声或多重声，严重时会浮现回声等问题，影响声音清晰度和声像定位。室外系统音响效果还受气候条件、风向和环境干扰等影响。(2)室内广播系统室内广播系统是应用最广泛系统，涉及各类影剧院、体育场、歌舞厅等。它专业性很强，既能非语言扩声、又能供各类文艺表演使用，对音质规定很高，系统设计不但要考虑电声技术问题，还要涉及建筑声学问题。房间体形等因素对音质有较大影响。(3)公共广播系统公共广播系统为宾馆、商厦、港口、工厂、机场、地铁、学校提供背景音乐和广播节目。近几年来，公共广播系统还兼做紧急广播，可与消防报警系统联动。公共广播系统控制功能较多。如选区广播与全呼广播功能、强制功换功能和优先广播权功能等。扬声器负载多而分散、传播线路长。为减少传播线路损耗，普通都采用70V或100V定电压高阻抗输送。声压规定不高，音质以中音和中高音为主。(4) 会议系统随着国内、国际交流增多，近年来电话会议，电视会议和数字化会议系统（DCN）发展不久。会议系统广泛用于会议中心、宾馆、集团和政府机关。会议系统涉及会议讨论系统、表决系统、同声传译系统和电视会议系统。规定音、视频（图像）系统同步，所有采用电脑控制和储存会议资料。（二）、广播系统特点背景音乐简称BGM，是 Back ground music 缩写，它重要作用是掩盖噪声并创造一种轻松和谐氛围，听人若不专心听，就不能辨别其声源位置，音量较小，是一种创造轻松高兴环境氛围音乐。因而，背景音乐效果有两个，一是心理上掩盖环境噪声，二是创造与室内环境相适应氛围，它在宾馆、酒店、餐厅、商场、医院、办公楼等广泛应用。（三）、广播音响系统构成不论哪一种广播音响系统，基本可分四个某些：节目设备、信号放大解决设备、传播线路和扬声器系统。1.节目源设备：节目源普通为无线电广播，激光唱机和录音卡座等设备提供，此外尚有传声器、电子乐器等。2.信号放大器和解决设备：涉及均衡器、前置放大器、功率放大器和各种控制器及音响加工设备等。这某些设备首要任务是信号放大，另一方面是信号选取。调音台和前置放大器作用和地位相似（固然调音台功能和性能指标更高），它们基本功能是完毕信号选取和前置放大，此外还肩负音量和音响效果进行各种调节和控制。有时为了更好地进行频率均衡和音色美化，还此外单独投入图示均衡器。这某些是整个广播音响系统“控制中心”。功率放大器则将前置放大器或调音台送来信号进行功率放大，再通过传播线去推动扬声器放声。3.传播线路：传播线路虽然简朴，但随着系统和传播方式不同而有不同规定。对礼堂、剧场等，由于功率放大器与扬声器距离不远，普通采用低阻大电流直接馈送方式，传播线规定用专用喇叭线，而对公共广播系统，由于服务区域广，距离长，为了减少传播线路引起损耗，往往采用高压传播方式，由于传播电流小，故对传播线规定不高。4.扬声器系统：扬声器系统规定整个系统匹配，同步其位置选取也要切合实际。礼堂、剧场、歌舞厅音色，而扬声器普通用大功率音箱；而公共广播系统，由于它对音色规定不高，普通用3W-6W在天花喇叭即好。(四)、公共广播工程系统设计流程公共广播系统设计普通都从声场开始（即扬声器放置位置），然后再向后推动到功率放大器、声解决系统，调音台、直至话筒和其她音源。这种逐渐向后推动设计环节是十分必然。由于声场设计是满足系统功能和音响效果基本，它涉及扬声器系统选型，供声方案和信号途径等。只有拟定扬声器系统才干进行功率放大器驱动功率计算和驱动信号途径拟定，然后再依照驱动功率分派方案进一步拟定信号解决方案和调音台选型等(五)、顾客对公共广播需求：在科技迅猛发展今天，顾客对新技术应用规定日益增强。提供符合客户需求技术和新产品更加重要。老式意义下公共广播系统在诸多方面都不能满足顾客规定和销售增长空间.工厂公共广播也是如此，数字化公共广播系统已成为当今广播发展主流，数字化公共广播系统是充分运用数字技字，使顾客操作更加直观、更加简易、系统配备更加灵活、完毕功能更加强大。因此说，公共广播系统更新为数字化系统是必要，它可以更直观、更剩力、更以便解决以往老式意义公共广播系统无法解法事。（六）公共广播设备选型设计一套好公共广播系统，应由专门技术人员依照建筑特点和投资方所选用品体设备进行二次设计。投资方在选用设备时，应依照资金状况尽量选用性能稳定、使用寿命长设备。通过咱们对市场上公共广播产品理解，以质量、价格、售后服务、生产厂家综合实力等多方面因素为原则进行分析、比较。以价格低、质量高、售后服务优为根据，为客户选取了最合用公共广播品牌miqolin公共广播产品。咱们选型原则如下：1、系统设计科学性、精确性和先进性： 对公共广播系统设计时，保证这些场地声学技术指标达到招标文献中规定规定，使各个场地音响系统设计具备科学性、精确性和先进性。 2、满足功能规定系统性和实用性： 在公共广播系统设备配备中，咱们保证系统应具备完毕工程所规定功能能力和水准，符合工程实际需要和国内关于规范规定，实现容易，操作以便。公共广播系统选用设备均为国外国内知名厂家先进产品，设备指标满足规定，并且具备一致性和互换性，使系统具备良好灵活性、兼容性、扩展性和可移植性。3、设备可靠性和服务保障： 咱们设计公共广播系统中重要设备均为知名品牌产品，miqolin专业产品具备极高可靠性和出众性能体现已在国内各地成功应用并获很高赞誉. 4、系统配备经济性： 咱们始终遵循公共广播系统选用设备性能和价格之比达到最佳原则，保证公共广播系统配备具备很高经济性和实用性。 七、系统设计思想：严格按照中华人民共和国公安部火灾自动报警系统设计规范（摘录）（GB50116-98）作为设计根据，结合贵方需求，用最佳设计方案体现最高性能价格比，使系统功能和指标达到国内同类型系统先进行列，是咱们总体设计思想。详细体当前如下几种方面：（A）先进性和可扩展性：当代信息技术发展，新产品、新技术层出不穷。因而本系统在投资费用允许状况下应充分运用当代最新技术，以使系统在尽量长时间内与社会发展相适应。但由于当代科学技术飞速发展，故必要充分考虑此后发展需要，设计方案必要具备前瞻性和可扩展性。这种可扩展性不但充分保护了甲方投资，并且具备较高综合性能价格比。本设计对此均作了充分考虑，预埋了必要管线，预留了各种接口，极便于系统扩展和升级。（B）科学性和规范性：公共广播系统与普通音响系统不同，是一种先进复杂综合性系统工程，必须从系统设计开始，涉及施工、安装、调试直到最后验收全过程，都严格按照国家关于原则和规范，做好系统原则化设计和科学管理工作。最后提交正规测实验收报告及全套施工图纸和技术资料供甲方存档。特别作为政府拨款项目，必要保证整个工程经得起各方面和较长时间严格考验。执行重要规范内容涉及： S GB50116-98火灾自动报警系统设计规范（摘录） S GJG/T16-92民用建筑电气设计规范 S GB/T50314-智能建筑设计原则 （C）安全性和可靠性：公共广播系统建设，直接影响着顾客使用效果、外部形象及投资回报，因而系统设计必要安全、可靠，本方案已充分考虑采用成熟技术和产品，在设备选型和系统设计中尽量减少故障发生。并从线路敷设、设备安装、系统调试以及对甲方人员技术培训等方面，都必满足可靠性规定。特别重要一点是本方案选用所有重要核心设备，均获得该设备生产厂家或代理商授权证书，并承诺在工程设备提供、技术增援及售后服务等方面予以全力支持。（容后付上授权证书）这一点是国际国内工程招标项目重点考核核心条件之一。 八、公共广播系统设计规定咱们在设计公共广播工程项目时候，严格遵循招标文献中对公共/消防广播工程项目各个场地详细技术规定，同步参照国家关于声学原则，按照场地实际状况和使用功能规定，进行公共/消防广播系统设计和设备配备，使系统设计技术原则规范、设备原则规范、工程原则规范完全符合国家关于条例及规范。设计是依照甲方规定，综合吸取当前国内消防系统先进技术，设计成一套设备先进、格调高雅、音质优美、功能齐全当代化背景/紧急广播系统。所配备重要设备均选用名牌产品以保证高超性能指标，而辅助设备则选用进口或国产可靠品牌以恰当减少造价。运用咱们从事公共广播设计和施工近年理论和实践经验，精心搭配组合，保证性能优秀，质量可靠。设计原则如下：（A) 传播方式：广播系统采用有线定压传播方式，传播电压70V或100V。（B) 对线路衰耗规定：在公共广播系统中,从功放设备输出至线路上最远顾客扬声器间线路衰耗应符合如下规定：b.1采用定压输出馈电线路,输出电压采用 70V或100V。功率放大器容量计算办法：业务性广播系统和业务性广播系记录算办法： P=K1K2Po 式中： P-功率放大器输出总电功率（W）； Po-KiPi,每分路同步广播时最大电功率（W）； Pi-第i分路顾客设备额定容量； Ki-第i分路同步需要系数； 服务性广播时，客房节目每套Ki取0.2-0.4;背景音乐节目Ki 取0.7-0.8 K1-线路衰耗补偿系数线路衰耗1dB时取1.26；线路衰耗2dB时取1.58；K2-老化系数，普通取1.2-1.4；b.2 功率放大器容量按该系统扬声器总数1.2倍拟定。 （C) 扬声器设立C.1能适应不同环境需求，且音量和音质都比较讲究。C.2 广播扬声器原则上以均匀、分散原则配备于广播服务区。其分散限度应保证服务区内信噪比不不大于15dB。（D) 广播系统供电规定D.1小容量广播站可由插座直接供电；容量在500W以上时，设立广播控制室，其供电可由就近电源控制器专线供电。D.2交流电压偏移值普通不适当不不大于+10，当电压偏移不能满足设备限制规定期，应设备附近装自动稳压装置。D.3 广播用交流电源容量普通为终期广播设备交流电耗容量1.5-2倍。传播线缆选取D.4 广播线路宜采用铜芯塑料绞合线。D.5 各种节目信号线应采用屏蔽线。（E) 线路敷设方式线路采用穿钢管或线槽铺设，不得与照明、电力线同线槽敷设。（F) 公共/消防广播设计指标： （中华人民共和国公安部火灾自动报警系统设计规范（摘录）（GB50116-98）1999年6月1日实行） F.1 控制中心报警系统应设火灾应急广播,集中报警系统宜设立火灾应急广播。 F.2 火灾应急广播扬声器设立，应符合下列规定： A、民用建筑内扬声器应设立在走道和大厅等公共场。每个扬声器额定功率不应不大于3W，其数量应能保证从一种防火区内任何部位到近来一种扬声器距离不不不大于25m。走道内最后一种扬声器至走道末端距离不应不不大于12.5m。 B、在环境噪声不不大于60场合设立扬声器，在其播放范畴内最远点播放声压级应高于背景噪声15。 F.3火灾应急广播与公共广播合用时，应符合下列规定： A、火灾时应能在消防控制室将火灾疏散层扬声器和公共广播扩音机强制转入火灾应急广播状态。 B、消防控制室应能监控用于火灾应急广播时扩音机工作状态，并应具备遥控启动扩音机和采用传声器播音功能。 C、应设立火灾应急广播备用扩音机，其容量不应不大于火灾时需同步广播范畴内火灾应急广播扬声器最大容量总和1.5倍。 九. 工厂公共广播系统设计综合阐明1、工厂状况概述该 工厂是一大型综合工厂，用量音柱10只，天花喇叭20只。 2、工厂构造阐明：构造：工厂分为： 车间，办公室。 3、广播要实现如下功能规定：1) 上下班自动打铃2) 可对被选取区域进行广播和告知3) 可按星期或天为周期定期定曲定点自动播放4、工厂公共广播设计方案阐明依照 工厂规划设计详细状况，咱们设计了一套从音频信号集中控制传播，可靠实用背景音乐、公共（紧急）广播系统。5、广播系统分析：由于该工厂占地面积较大，车间较多。为以便广播，因此广播系统要提成若干个区，以便在不同状况下可以进行分区广播或分区寻呼。依照工厂对公共广播规定，公共广播总共提成8个区（详细配备见表）。 5.1扬声器方面：由于考虑到到环境因素，因此（详细配备见表）A） 办公楼内采用20个天花喇叭（6W）。B）厂房内车间采用10个音柱喇叭（40W）5.2扬声器点数分布配备见表（可分7个区，也可分8个区）分区地名天花喇叭CH-705（3W/6W）壁挂音箱音柱草地喇叭负载功率区办公区20120W区车间10400W共计：201030520W5.3 音源部份：采用MQ-8001 MP3电脑编程定期器CD机及话筒可随意播放曲目及广播告知5.4 广播系统主设备：（系统流程图）只要将所需广播内容编入程序，配一台MQ-8001设立自动运营，系统就可实现定期、定曲、定地，自动播放背景音乐。5.5 功放方面：本系统设计音箱点位为30个，音箱总工作功率需要520W，由于广播是有线传播，线路比较远，功率损耗大，按照提供功率多余实际功率30设计，总工作功率需要至少700W。依照各分区喇叭功率需求，该系统配备了1台700W功放。 5.6广播线路敷设及材料使用:安装重点是敷设线路，由于传播距离较远，为了保证信号在线路上不产生太大衰减。主干线采用2X2.5mm2多股平衡线，支线用2X1mm2多股平衡线。为了达到消防规定，线管采用阻燃线槽或阻燃线管。每一接线点及分支点都设分支盒。为便于检查故障，拉好线后，即可用万用表测量。先把线路终端短接，用万用表在始端测量。如果开路则证明线路有断路问题。如电阻接近零，再把终端开路，电阻应是无限大。否则， 如果电阻不是无限大则证明两条线之间有短路问题。此外，还要测量一下线与线管之间有无短路漏电现象。每装好一段线要立即检查，然后按照设计图装好设备、检查每一区到消防中心阻抗等设计与否有出入。最后接上功放，试听每一区声音与否正常。由于每一区喇叭所处位置不同，覆盖区域大小也有差别，为使声场达到预定均匀度，可调节喇叭（线间变压器）上070V或0100V输入每个档位。例如：远喇叭可用线间变压器070V档，近喇叭用0100V档口，视详细状况而定。
