哈拉盖图农牧场喷灌设计.doc

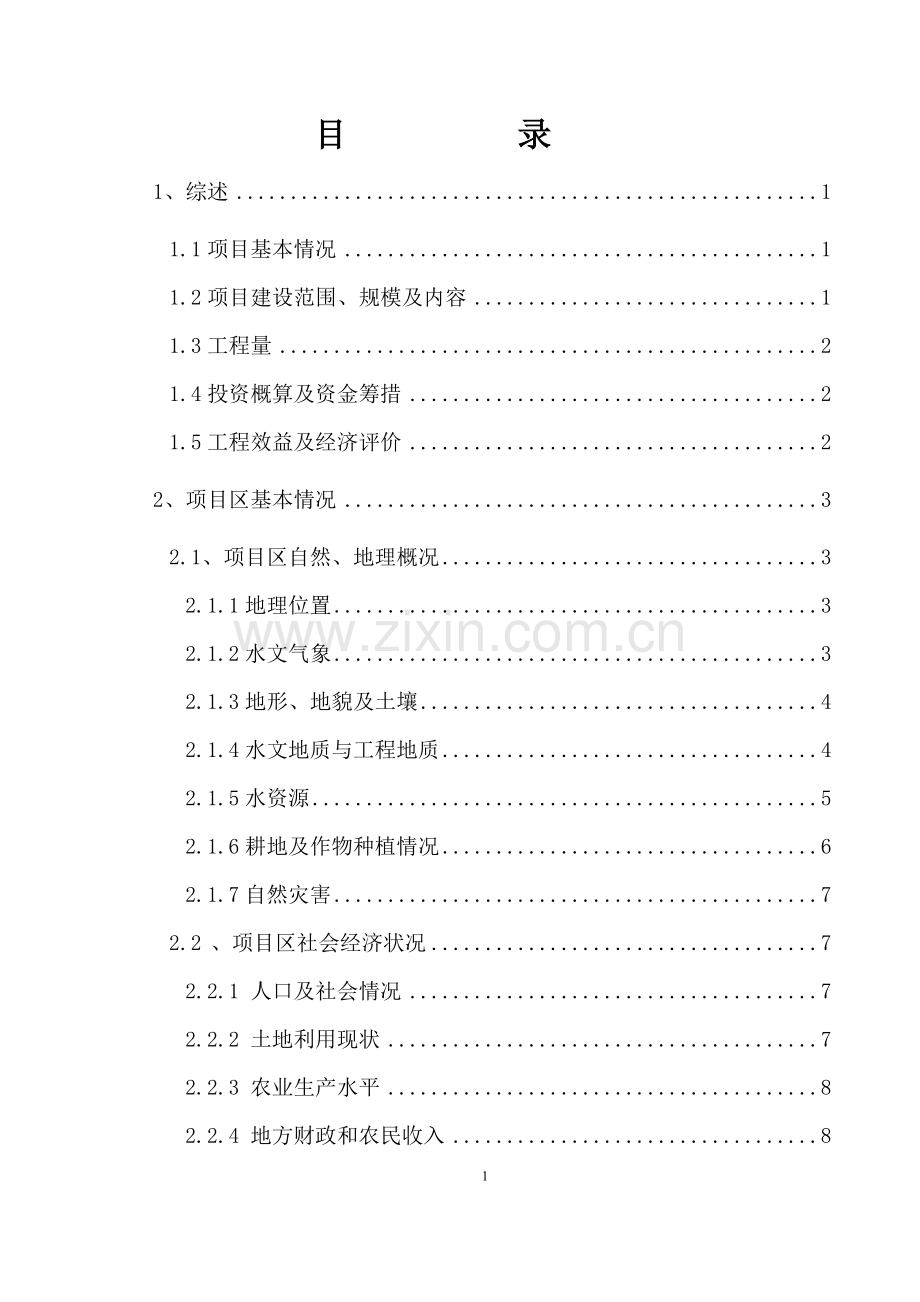

目 录1、综述11.1项目基本情况11.2项目建设范围、规模及内容11.3工程量21.4投资概算及资金筹措21.5工程效益及经济评价22、项目区基本情况32.1、项目区自然、地理概况32.1.1地理位置32.1.2水文气象32.1.3地形、地貌及土壤42.1.4水文地质与工程地质42.1.5水资源52.1.6耕地及作物种植情况62.1.7自然灾害72.2 、项目区社会经济状况72.2.1 人口及社会情况72.2.2 土地利用现状72.2.3 农业生产水平82.2.4 地方财政和农民收入83 、水量供需平衡分析93.1草畜平衡分析93.2项目区设计需水量93.2.1 设计人畜用水量计算93.2.2 农牧业灌溉用水量计算103.2.3 工业用水量113.2.4 哈拉盖图农牧场设计总需水量113.3、供需平衡分析113.3.1 项目区水资源概况113.3.2 供需水量平衡分析114 、工程技术设计134.1方案选择及建设内容134.2工程设计144.2.1 设计指导思想与建设原则144.2.2 工程设计依据154.2.3节水灌溉方案的确定154.2.4节水灌溉制度的制定154.2.5水源工程设计184.2.6指针式喷灌工程典型设计194.3项目区工程量统计265、施工组织设计275.1施工方法与要求275.1.1施工条件与建筑材料275.1.2施工方法与要求275.2施工总计划286、投资概算及资金筹措296.1原则和依据296.2费用构成296.3投资概算成果306.4资金筹措317效益分析和经济评价327.1效益分析327.1.1 经济效益估算方法327.1.2水利分摊系数及节水灌溉工程效益分摊成果327.2经济评价327.2.1评价依据及方法327.2.2主要参数的确定337.2.3经济分析及评价337.3项目区示范效益、社会效益和环境影响367.3.1示范效益367.3.2社会效益367.3.3生态环境效益378、项目组织和管理388.1、项目建设期管理388.1.1项目建设主体情况388.1.2组织管理措施388.1.3技术保障措施408.1.4工程监理制度418.2、项目运行期管理428.2.1政策措施428.2.2管理内容438.2.3产权归属448.2.4工程管理44附工程布置图与建筑物布置及剖面图46311、综述1.1项目基本情况项目区为乌拉盖管理区哈拉盖图农牧场, 位于乌拉盖管理区巴音胡硕镇正东50公里处。项目区设计灌溉面积1300亩,主要作物为青贮玉米, 采用的节水灌溉形式为指针式喷灌机2台,每台控制面积628.5亩,通过新建水源井向喷灌机组供水。选用的指针式喷灌机为DYP365型喷灌机。1.2项目建设范围、规模及内容项目需新打深机井6眼，配套潜水电泵6台套，铺设地埋输水管道2010m，铺设地埋电缆2500m，架设高压线500 m，安装时针式喷灌机2台。表1-1 项目区主要工程建设情况汇总表 名称规格单位数量备注灌溉面积亩1257作物种类青贮玉米指针式喷灌机DYP365型套2新建水源井井内径300眼6井深120m配套水泵机组台6深井潜水泵输水管线UPVCm2010变压器250kVA台1低压电缆m2500高压线路m5001.3工程量项目区新打深机井6眼，配套潜水电泵6台套，架设0.5km的高压输电线路，建设2.5 km的地埋电缆，变压器1台套,配电室2间，各种地埋输水管道2010m以及管件等，井房6间、退水井4座等。1.4投资概算及资金筹措工程总投资215.89万元。其中：建筑工程费47.27万元，占总投资的21.90；设备及安装工程费143.47万元，占总投资的66.45；临时工程费3.41万元，占总投资的1.58；独立费15.45万元，占总投资的7.16；预备费6.29万元，占总投资的2.91。资金来源由国家投资和地方自筹两部分组成，其中国家投资150万元，地方自筹65.89万元。1.5工程效益及经济评价农田灌溉工程建成后，其经济效益、社会效益、生态效益显著。可增加农田灌溉面积1300亩，年增产青贮玉米439.9万kg，年增加产值88万元，每年水利净效益44万元。项目建成后可使1300亩农田变为高标准灌溉农田，达到田、林、路配套，实现田园化。可改善项目区小气候，促进生态环境的改善，良好的环境条件为农业生产的发展奠定了基础，是地方资源优势转化为经济优势化的有力举措，促进牧民增产、增收。经济评价结果：经济内部收益率14.44大于8，效益费用比1.28大于1，净收益76.40大于0，从各项经济评价指标看都满足规定指标要求。而且经济效益显著。2、项目区基本情况2.1、项目区自然、地理概况2.1.1地理位置乌拉盖管理区位于锡盟东乌珠穆沁旗的东北部，距东乌旗160公里，处于二盟一市交界处，北与蒙古国交界，东与兴安盟接壤，南与通辽市为邻。项目区位于乌拉盖管理区巴音胡硕镇正东50公里处。地理座标为东径1191511950，北纬45394625之间。2.1.2水文气象项目区属于半湿润、半干旱大陆性气候，气温偏低，冷季较长。年均气温-0.9，年平均10的有效积温1900-2100，相对有效性年均日照时数2700h，日照百分率61%。无霜期90-110天，年度变化较大。年均降水量342.3mm，多集中于6、7、8月份。年蒸发量1552.1mm，历年平均风速4.1m/s。项目区水文气候特征值见表2-1。表2-1 项目区水文气候特征表气象特征值降雨特征值气温()年最高38.5年降雨量(mm)最大480年最低-37.7最小150年平均0.9平均34210年积温()1900210039月降水量301.35年日照时数(h)270010年一遇24h96.2无霜期(d)9210年一遇36h50.49沙尘暴日数(d)1720年一遇24h101.2大风日数(d)2620年一遇36h56.16平均风速(m/s)4.1多年平均径流深(mm)122.1.3地形、地貌及土壤项目区土壤黑钙土向栗钙土过渡区，黑钙土土壤分布广、质地疏松、土壤结构良好，腐殖层厚度为4060cm，适宜作物的生长。土壤容重为1.36g/cm3，田间持水量为20%，冻土深度平均3m，最大冻土深为3.3m。2.1.4水文地质与工程地质根据1971年内蒙古水文地质局工程地质大队完成的锡盟乌拉盖地区水文地质普查报告（1/10万），区内地下水受地质构造、地貌、岩性和古地理条件的控制，沟谷中堆积了厚度不等的第四纪坡洪积、冲湖积地层，形成了富水性较好的孔隙含水层，而低山丘陵由上侏罗统火山熔岩，火山碎屑岩构成，含有分布不均匀的裂隙水，在区内东北部山区的基岩裂隙水，水位埋深不稳定，常以泉水的形式排泄，泉水量随季节变化，每昼夜在10-100吨，在乌拉盖河冲击平原上由于沉积很厚的第四纪松散堆积物。是地下水的富水区。根据钻孔资料表明，单井深在100 m左右，出水量在50 m3/h以上。根据区域水文地质调查资料，该区由两种含水类型的含水层，一是第四纪松散岩孔隙水含水层，水化学类型以重碳酸钠、镁型水为主。另外还有是侏罗纪上统基岩裂隙水含水层，水化学类型以重碳酸钙、钠、镁型水为主，矿化度均小于1g/L。2.1.5水资源乌拉盖地区水系是锡林郭勒盟最大的内陆水系，境内水资源丰富，占全盟总储量的三分之一，地上水总量17.4亿立方米，地下水储量约78.6亿立方米，且埋藏较浅，水质为淡水，境内主要有乌拉盖河及其支流色也勒吉河，均发源于大兴安岭山地。乌拉盖河干流发源于宝格达山南麓，由许多泉水汇集而成，水量稳定，全长360km，在胡硕庙与支流色也勒吉河汇合，向西流入乌拉盖戈壁。乌拉盖河全流域面积达20200km2，多年平均径流量1.13亿m3，多年平均流量3.58 m3/s。色也勒吉河全长98km，多年平均流量0.41m3/s。境内有乌拉盖水库和贺斯格乌拉水库。乌拉盖水库位于乌拉盖河中上游，总库容2.48亿m3，2004年10月份完成除险加固工程，并开始蓄水，现已蓄水6000万m3，2007年可达到正常水位，每年能提供工业用水量为3860万m3，目前，在乌拉盖开展煤化工的项目为锡林河煤化工项目，获得自治区批复的工业用水指标为870万m3/年。为了满足乌拉盖乃至整个锡盟地区今后工业用水的需要,自治区计划在“十一五”期间，实施“引哈”工程,每年从哈拉哈河引1.5亿m3水入乌拉盖水库，现自治区已责成有关部门组织开展调水工程前期工作。贺斯格乌拉水库位于色也勒吉河上游，库容2000万m3。项目区地下水分布一般埋深在40米左右，多为承压水，地下水涌水量为40-80吨/小时，水质良好，动水位4075米，矿化度小于1g/l的HCO3-NMg型水，是良好的灌溉和饮用供水水源地。考虑地下供水条件，灌溉水要求和工程措施，在地下水供水条件图上将含水层单井用水量大于10吨/小时（10寸口径，设计降深、出水量）的地区圈定为宜灌区，然后根据各灌区含水岩系，单井出水量，影响半径等，采用平均布井法计算宜灌区的可开采量。项目区所在区域地下水可开采模数为0.58万立方米/年平方公里。由此可见项目区的水资源开发利用程度较低，开发新水源是有保障的。2.1.6耕地及作物种植情况据现状调查，哈拉盖图农牧场现有耕地18.81万亩（其中一类地10.14万亩，二类地8.67万亩），由此看出，可用于节水灌溉的土地资源大有潜力可挖，今后应多利用节水灌溉形式种植。以节约土地和水资源，增加产量，优化品质。农作物主要有小麦、大麦、油菜等。造林树种主要有杨、榆、柠条、山杏等；今后种植业的方向是扩大青莜麦、青贮玉米的种植面积，为畜牧业发展提供支持。2.1.7自然灾害干旱是项目区最常见和最严重的自然灾害，其中又以春旱最为频繁和严重，牧草难以返青，另外霜冻及雪灾时有发生，极大地影响农牧业生产，因此加大对水浇地的投入力度，为畜牧业提供高产饲草料迫在眉睫。2.2 、项目区社会经济状况2.2.1 人口及社会情况项目区现有人口3126人，汉族占80%，蒙古族、满族、回族等占20%，职工总人数633人。牲畜18.8万头（只），其中：大畜3348头，小畜18.26万只。现有派驻单位11个，有派出所、工商所、供电所、变电所、邮政所、移动、联通、医院、客运站、草原监理站、防火办、兽医站。引进企业9家，有维信锡林郭勒牧场、隆盛公司、内蒙古锡林河煤化工、大山萤石矿等。有家庭牧场43个，牧业专业户378户，个体工商户64户。自办企业2个，润源水产养殖旅游公司、蒙源面粉加工有限公司。2.2.2 土地利用现状据2008年调查，哈拉盖图农牧场现有种植小麦3万亩，大麦5万亩，莜麦1.5万亩，油菜0.8万亩，青谷草0.9万亩，马铃薯0.5万亩，粮食总产量突破4000万斤。2.2.3 农业生产水平项目区以牧业为主，农业为辅，生产力发展相对滞后，以户经营为主的居多，农业生产水平不高。2.2.4 地方财政和农民收入据现状调查，哈拉盖图农牧场农牧民人均收入人民币为4016元，2008年完成地区生产总值35670万元，增长138%。其中：一产增加值4660万元，增长20.4%；二产增加值29770万元，增长192.2%；三产增加值1240万元，增长37.8%；由于受干旱影响，农业收入很低。3 、水量供需平衡分析3.1、草畜平衡分析项目区现有土地面积1600 km2,有可利用草场面积189万亩。大畜3348头，小畜18.26万只。根据当地资料平均每只羊单位约需19亩草地方可满足其饲草料,经折算为20.94万只羊单位。现有草场可养殖9.95万只羊。现有牲畜数量远远超出草场承载量，草场根本满足不了牲畜的需求，因此严重制约着当地牧民畜牧业的发展。3.2、项目区设计需水量哈拉盖图农牧场有人口3126人，大畜3348头，小畜18.26万只。3.2.1 设计人畜用水量计算1、本工程设计用水量应满足牧民的生活用水及牲畜用水要求，同时满足单位及其它用水要求。2、村镇供水的设计年限一般按10年-15年确定。依据村镇饮水安全工程技术规范（SL310-2004)以及本工程的具体情况设计年限确定为15年，即以2008年为现状年，2023年为设计水平年。3、用水人口预测考虑现有人口增长，现有人口增长按现有人口为基数，人口自然增长率按6；并按下式计算：P=Po（1+K）n式中：P设计人口 P0现有人口 K人口的自然增长率（）k=6n工程设计年限经计算设计水平年人口为：3420人。4、牲畜用水量按现状牲畜数计，在设计年限内不考虑增长数。5、按照村镇给水实用技术手册和村镇饮水安全工程技术规范（SL310-2004）规定的标准，结合项目区内的生活用水条件，按计量收费，室内有给水龙头但无卫生设备的情况，考虑村民生活用水量标准。6、牧民生活用水定额为50L/人d；大牲畜用水定额为：牛40L/d头；羊8L/只d。7、单位及其他用水量根据实际调查情况确定。8、管网的漏失水量和未可预见水量按人畜最高日用水量和单位及其他用水量之和的15%计。设计用水量计算结果见表3-1。表3-1 设计用水量计算表编号项目计算说明1村民最高日生活用水量Q1Q1=171m3/d用水定额为50 L/人d2牲畜用水量Q2Q2=1594.72m3/d用水定额为牛40L/头d，羊 8L/只d3单位及其它最高日用水量Q3=500 m3/d通过调查并考虑今后发展取 Q3=500m3/d4管网的漏失水量和未预见水量之和Q4Q4=339.86m3/d按村民生活最高日用水量15%计5最高日设计给水量QdQd=2605.58m3/d由此确定给水系统的供水规模最高日设计供水量为2605.58m3/d6年平均给水量QyQy=365Qd/Kd=73.16万 m3/aKd为日变化系数取1.33.2.2 农牧业灌溉用水量计算哈拉盖图农牧场现有耕地面积18.81万亩，2008年种植小麦3万亩、大麦5万亩、莜麦1.5万亩、油菜0.8万亩、青谷草0.9万亩、马铃薯0.5万亩。其中灌溉面积5.2万亩。全部靠天然下雨浇灌，目前无水浇地。3.2.3 工业用水量哈拉盖图农牧场现有企业9家，有维信锡林郭勒牧场、隆盛公司、内蒙古锡林河煤化工、大山萤石矿等。有家庭牧场43个，牧业专业户378户，个体工商户64户。自办企业2个，润源水产养殖旅游公司、蒙源面粉加工有限公司。全部用地下水，年用水量约300万m3。3.2.4 哈拉盖图农牧场设计总需水量表3-2 项目区设计总用水量表 单位：万m3村名牧业灌溉用水量工业用水量人畜及其他用水量合计需水量哈拉盖图农牧场030073.16373.163.3、供需平衡分析哈拉盖图农牧场本次设计发展节水灌溉面积1300亩。3.3.1 项目区水资源概况地下水资源量为37321万m3, 地下水可开采量为9324万m3,该地区现状水平年开采量为1181.18万m3, 开发利用率为12.67%。3.3.2 供需水量平衡分析供需水量平衡见表3-3。表3-3 项目区供需平衡表 单位：万m3村名可供水量人畜需水量及其他用水量工业需水量余缺哈拉盖图农牧场1181.1873.16300808.020上述分析结果表明，项目区新开发水源地后，地下水可开采量完全满足项目实施所需水量。4、工程技术设计4.1、方案选择及建设内容 根据项目区规模、水源、地形、牧民经济状况以及投资情况等综合分析，该地区较适宜大型时针式喷灌机，所以在地势较平坦处选1300亩地采用DYP-365指针式喷灌机,其自动化程度高，灌溉效果好，是先进适用的喷灌技术。根据项目区水文地质条件及地下水资源情况，当地地下水水源充足，本项目直接取用地下水，新打6眼深机井，给水设备6套。系统控制面积为1257亩,采用DYP365型指针式喷灌机2台。灌溉动力采用电力，配置变压器1台，以及高低压线路3.0km。灌溉系统以种植青贮玉米为主。表4-1 项目区主要工程建设情况汇总表 名称规格单位数量备注灌溉面积亩1257作物种类青贮玉米指针式喷灌机DYP365型套2新建水源井井内径300眼6井深120m配套水泵机组台6深井潜水泵输水管线UPVCm2010变压器250kVA台1低压电缆m2500高压线路10kVm5004.2、工程设计4.2.1 设计指导思想与建设原则（1）指导思想本项目以生态保护与建设为前提,依托管理区各类生态建设项目,创新体制机制,充分发挥农牧民作为生态保护和建设的主体地位作用。在草原生态良好、草畜平衡的前提下，即要适合当地的自然和经济条件，又要着眼于我场未来农牧业现代化的发展趋势。结合项目区现有水土资源，采用适宜于当地的高标准、高质量、高效益的农田灌溉工程措施和农业节水增产措施。实现管理区工作会议提出的，经过35年的努力，地区生产总值突破56700万元，农牧民人均收入达10000元以上的“生产发展、生态良好、生活宽裕”的目标。以此推动该地区高效农业的稳步健康发展。（2）建设原则、项目区工程建设要以提高水的利用率和水分生产率，增加科技含量，以“高产、优质、高效”农业为目标，因地制宜的灌溉模式。、项目区的规划设计要结合当地成功结果，充分体现科学用水。并根据目标调整农业种植结构，优化灌溉制度，以实现灌溉需水与供水的协调。、在原有农田水利条件下，因地制宜统筹安排，综合考虑项目区路、林、输电线路、水源、管路布设等关系择优完成设计。、坚持做到保质、保量，建一处成一处的原则。工程技术的设计既要有一定的先进性又要便于操作管理。、设计力求投资省、效益高。、合理开发利用水资源，提高水资源的利用率，综合考虑各行各业用水。4.2.2 工程设计依据 本次节水灌溉工程规划设计依据如下：节水灌溉技术规范SL207-98；喷灌工程技术管理规范SD148-85；农用机井技术规范SD188-86。4.2.3节水灌溉方案的确定时针式喷灌机自动化程度高，所需劳动力低，可昼夜自动灌溉，工作效率高，机组较高，不易破坏，管理简单。几乎适用于各种大田作物、对高矮作物都适用，但需种植同一种作物或灌水要求一致的作物；喷灌面积为圆形，土地利用率较低，但漏喷的地方可种植不需灌溉的幼松，克服此缺点；半固定式喷灌需人工移动管道，自动化程度低，劳动力需要量大，需在泥泞中移动管道，一般只能在白天使用，工作效率低，移动支管容易被盗或损坏，管理复杂。一般不适合高秆作物，但可以是几种不同灌水要求的作物，灌溉面积为方形，土地利用率较高。由此看出，时针式喷灌比半固定式喷灌优点多，所以选择时针式喷灌是合理的。4.2.4节水灌溉制度的制定设计资料：项目区属于半干旱地区，多年平均降水量在342.3mm，土壤容重1.36kg/cm3，当地土壤田间持水量为20%。根据节水灌溉技术规范（SL207-98），灌溉设计保证率取85%，按生育期59月份的降雨量资料组成的系列，进行频率计算，推求出符合设计保证率的生育期降雨量，并按照与生育期降雨量相近而其降水分布又对灌溉不利的原则选择典型年。经计算，设计典型年生育期P=85%频率的降雨量为240毫米。、 主要作物种植结构 综合考虑当地气候、土壤性质、水资源条件及经济效益等因素，节水灌溉实施后，主要作物为青贮玉米，即可满足畜牧业需要有可起到节约用水、提高效益的作用。、 设计灌水定额灌水定额采用适宜水量法确定，采用公式：m=0.1rh（-）/式中：m设计灌水定额，mm； r土壤干容重（g/cm3），取1.36； h计划湿润层深度（cm）；玉米取40cm。 1、2土壤适宜含水量上、下限，分别取田间持水量的95%和65%；砂壤土田间持水量为20%（体积百分比）。则1=0.950.2=0.19，2=0.60.2=0.12。故m=0.1401.36（19-12）/0.8=47.6mm。 喷洒水利用系数，取0.8。计算结果: 玉米m=47.6mm取为m=33m3/亩。 设计灌水周期 灌水周期计算采用公式： 式中：T设计灌水周期（天）； Ea作物日需水强度；参照临近地区试验资料：玉米为4.0mm/日； m设计灌水定额（mm），m=33m3/亩； 计算结果：玉米T=8.25d，根据锡盟其它地区经验设计灌水周期取10天。灌溉制度本次设计的灌溉制度是根据作物各生育期的需水要求，并结合当地的灌溉经验拟定。作物灌溉制度见表41。表42 作物灌溉制度表作物名称 灌溉时间灌水定额（m3/亩）灌水次数灌溉定额（m3/亩）玉米苗期、拔节、抽雄、灌浆336 198玉米灌溉定额、灌水定额、灌水周期及灌水次数见表43。表43 玉米灌溉定额、灌水定额、灌水周期及灌水次数表作物 项目 灌水方式灌水定额（m3/亩）灌水次数灌溉定额（m3/亩）灌水周期（天）玉米时针式喷灌336 19810实际灌溉时，还要根据当时降雨、土壤墒情和苗情来决定。4.2.5水源工程设计 1.钢筋混凝土管深机井典型设计根据东乌旗水资源评价与水资源可持续开发利用所提供的水文地质条件及影响半径，本项目每眼井井距大于500m。设计井深为120m；静水位15 m，动水位60m，下泵深度70m。采用400mm钢筋砼管，开孔口径600mm，单井出水量5080m3/h。根据钻孔柱状图，按含水层地质结构情况布设滤水管，滤水管长50m，实管长70m，滤水管周围回填10cm厚的滤料。2.水源井工程单井造价依据国家发展计划委员会建设部2002年修订本工程勘察设计收费标准水文地质勘察部分，结合项目情况，单井预算详见表4-4。表44 钢筋砼管井单井工程概算表编号工程或费用名称单位数量单价（元）合计（万元）一钻井费4.321进尺费m120280.003.362洗井费台班8350.000.283抽水台班8350.000.284技术勘测费眼12000.000.205机台人员补助0.20二材料费2.136钢筋混凝土管m70100.000.707钢筋混凝土滤管m50220.001.107包网材料m8010.000.088粘土m32540.000.109滤料m32560.000.15三调迁费0.3610机台搬迁处11000.000.1011拉水车4040.000.1612运杂费眼11000.000.10合计6.81 4.2.6指针式喷灌工程典型设计典型工程设计选择哈拉盖图农场一号地的一台喷灌机所控制面积为设计对象。（1）基础情况设计地块628.5亩，种植青贮玉米。该地块平坦，高差1.17m。新打机电井3眼，井深120m，出水量 65m3/h 的3眼，动水位按60m计，静水位15m。灌溉设备采用先进的指针式喷灌机1台。（2） 喷灌机选型与布置所选喷灌机必须满足作物灌溉要求，水源井分别通过地埋管道向中心集水管供水，然后向喷灌机供水。喷灌机以地中心为圆心布置，一端和管道连接，另一端做全圆旋转行走，完成扇形面灌溉作业。其有关参数见表3-3。表4-5 时针式喷灌机技术参数表型号流量（m3/h）入口压力（Mpa）系统长度（m）一圈灌溉面积（亩）爬坡能力（%）功率（kw）DYP-型时针喷灌机1880.25365628.5256喷头的选择是根据当地的地形、土壤入渗率、工作压力等综合考虑的，所选的喷头适用条件及末端喷头的参数见表46表4-6 喷头技术参数表喷头规格适用地块坡度工作压力（Mpa）流量（m3/h）灌水均匀度（%）射程（m）喷头间距（m）安装位置离地高度（m）置放位置美国尼尔森D-3000低压防风喷头,带调压器200.152.169110（m）2.871.5上方(3)系统工作参数计算及校核水量校核有喷灌机基本参数可知,系统需要的总流量为188 m3/h,根据水源情况,用3眼井同时向喷灌机供水,出水量65m3/h 的3眼，总出水量为195m3/h,可以满足喷灌机188m3/h的用水量。一次灌水持续时间典型区灌溉面积为628.5亩，灌水定额33 m3/亩，喷灌机流量为188m3/h,则一次灌水时间t=100033/188=175.53h,按照喷灌工程技术规范GB/T50085-2007, 喷灌机一天最小工作时间为14-21h,本设计取一天工作时间为19h,则一次灌水需持续t=9.2d,灌水周期为10天,故系统可以满足灌水要求。喷灌强度校核喷灌强度的计算公式参考喷灌工程技术。末端喷头喷灌强度计算:由于时针式喷灌机的特点是离中心支轴愈远的喷头所担负的灌溉面积愈大,要求出流量愈大,喷灌强度愈大。因此，在设计中常以离中心支轴最远的末端喷头喷灌强度为控制数值，允许土壤表面局部积水，但以不产生径流为限。无风情况下（当设计风速不大于1m/s，可近似为无风）末端喷头喷灌强度为：s=1000q/sq末端喷头的流量，为2.16m3/h；s单喷头控制面积，s=R2=200.96m2,R为末端喷头射程,为10m；计算得s=6.88mm/h。雾化指标雾化指标是用喷头工作压力与主喷嘴直径的比值来评价喷头水舌粉碎程度的指标,计算公式为:d=1000H/d其中： d雾化指标； H喷头工作压力，H=15m；d喷头主喷嘴直径，d=5.0mm。 计算得d=3000。经查有关资料，青贮玉米的事宜雾化指标为2000-3000，故所选喷头满足工作要求。(4)输水管道管材、管径确定本系统输水管道采用固定地埋式,主要是水源井到喷灌机的输水每眼井到汇流总管段的管材选用U-PVC管材，汇流总管段的管材选用钢管，管长5 m。输水管的经济流速的取值范围为V=0.61.5m/s，本次设计取1.3m/s，1、2、3号井的输水管流量为63 m3/h，汇流后总管道的流量为189 m3/h。输水管管径按下式计算确定： 式中：d输水管管径（mm）； Q输水管设计流量（m3/s）； V输水管流速（m/s），取V=1.3m/s。经计算，确定U-PVC管径为150、钢管为225。其压力为1.0Mpa。（5）管道水力计算U-PVC输水管沿程损失公式： hf=0.948105(LQ1.77/d4.77)式中： Q管道设计流量（m3/h）； L管长（m）； d管内径（mm）；局部水头损失取沿程损失的10%。计算结果见表4-7。表4-7 1号喷灌机输水管线水头损失计算表名称流量（m3/h）管长（m）管径（m）沿程水头损失（m）局部水头损失（m）总水头损失（m）汇总管18952250.150.020.171号井管道635001503.930.404.332号井管道633901503.060.313.373号井管道631101500.860.090.95（6）水泵选型配套 泵管水头损失：泵管为钢管，该段长度为70m（动水位60m），内径按95mm考虑，经计算当流量为63m3/h时，管内流速为=2.13m/s均1.2m/s时，泵管沿程水头损失采用如下公式: H泵沿=(0.00107V2/d1.3)L式中：H泵沿泵管沿程水头损失（m）； 管内流速, m/s； L管段长度（m）；d泵管内径（m）。局部水头损失按沿程水头损失的10%计算,计算结果见表4-7。表4-8 1号喷灌机各水源井泵管水头损失计算表名称流量（m3/h）管长（m）管径（m）沿程水头损失（m）局部水头损失（m）总水头损失（m）1、2、3号井水泵管63701007.180.727.90水泵总扬程喷灌的水源为深机井，故选QJ型潜水电泵，水泵的设计扬程为： H=h泵+h输+ hp+ h动+Z式中：h泵水泵出水管水头损失（m）； hp喷灌机入口压力水头（m）； h输输水管水头损失（m）；h动动水位（m） Z水源井到地面的高差（m）。1号喷灌机各水源井所需扬程计算结果见下表4-9。表4-9 1号喷灌机各水源井所需水泵扬程计算表名称h泵h动h输hpZH1号井7.90604.33250.1997.422号井7.90603.37250.3896.653号井7.90600.95250.0493.89各水源井的设计流量及设计扬程汇总如下：表4-10 各水源井设计流量及设计扬程汇总表水源井编号设计流量（m3/h）设计扬程（m）1号井6397.422号井6396.653号井6393.89水泵的选型配套根据表4-9的数据选择水泵型号如下，其主要性能参数见表4-10。表4-11 水泵型号及性能参数表井编号型号流量（m3/h）扬程（m）转速（r/min）水泵效率配用功率(KW)扬水管直径(mm)1、2、3号井200-70-100-30 7010030100（7）配套工程设计机井房 为保护水源井及机泵正常运行，每眼机井上建一机井管理泵房，共需建工作管理泵房4间，每间尺寸为；长宽高=2.31.51.0m，砖混结构，房顶采用C20钢筋砼预制盖板。配电室 为方便喷灌机的操作运行，每套喷灌机系统建一间配电室。典型区建配电室1间。每间配电室尺寸为：长宽高=32.52.1m。浆砌石基础深40cm，砖混结构，外墙勾缝，内墙抹面。门窗为铁门窗。中心支座为了使喷灌机放置稳定，保证系统运行安全，需在喷灌机中心支轴处设钢筋砼支座，将喷灌机固定在支座上。尺寸为长宽高=3.83.81.22m。C20钢筋砼结构。管道埋深管道挖深：H=0.8+D+0.1， D为外管径，则H=0.8+0.2+0.1=1.1m，故管槽挖深采用1.1m。管道纵断面：管底坡度要求随地形坡度变化，沿一个方向要有一定的比降和坡度。管道横断面：要求管槽口挖成梯形断面，为便于施工要求底宽0.5m，开口1.5m，开挖土堆放在离槽口0.5m处，靠一侧堆放。排水井本地区的最大冻土层为3.2米，考虑喷灌机在冬季不使用，为减少土方开挖量，将管道埋在冻土层内，埋深为0.8米，但须严格设计排水系统，在冬季喷灌机停止使用时，将管道的积水排空，防止冬季冻坏。输电线路及控制设备项目区距10kV高压线路500m，安装1台250kVA变压器，将电压降至380V低压电，地埋敷设到各水源井。4.3、项目区工程量统计项目区新建节水灌溉面积1300亩。新打机井6眼，配套潜水电泵6台套，配套大型时针式喷灌机2台套，变压器1台套，配电室2间，架设高压线500 m，铺设地埋电缆2500m，各种地埋输水管道2010m，其他详见工程量统计表4-11。表4-12 项目区主要工程量统计表序号名称规格单位数量备注1时针式喷灌机DYP-365台22水源井眼6井深120 m3水泵台64变压器250kVA座15低压电缆m25006高压输电线路km5007UPVC管m20008钢管m109排水井个410配电室间211机井房间612中心支座座213土方开挖m3567014土方回填m356705、施工组织设计5.1、施工方法与要求5.1.1施工条件与建筑材料项目区距哈拉盖图农牧场6 km，地形平坦、地域辽阔，有沙石路通往农牧场，施工交通方便，
