现场临时用电专项方案.doc

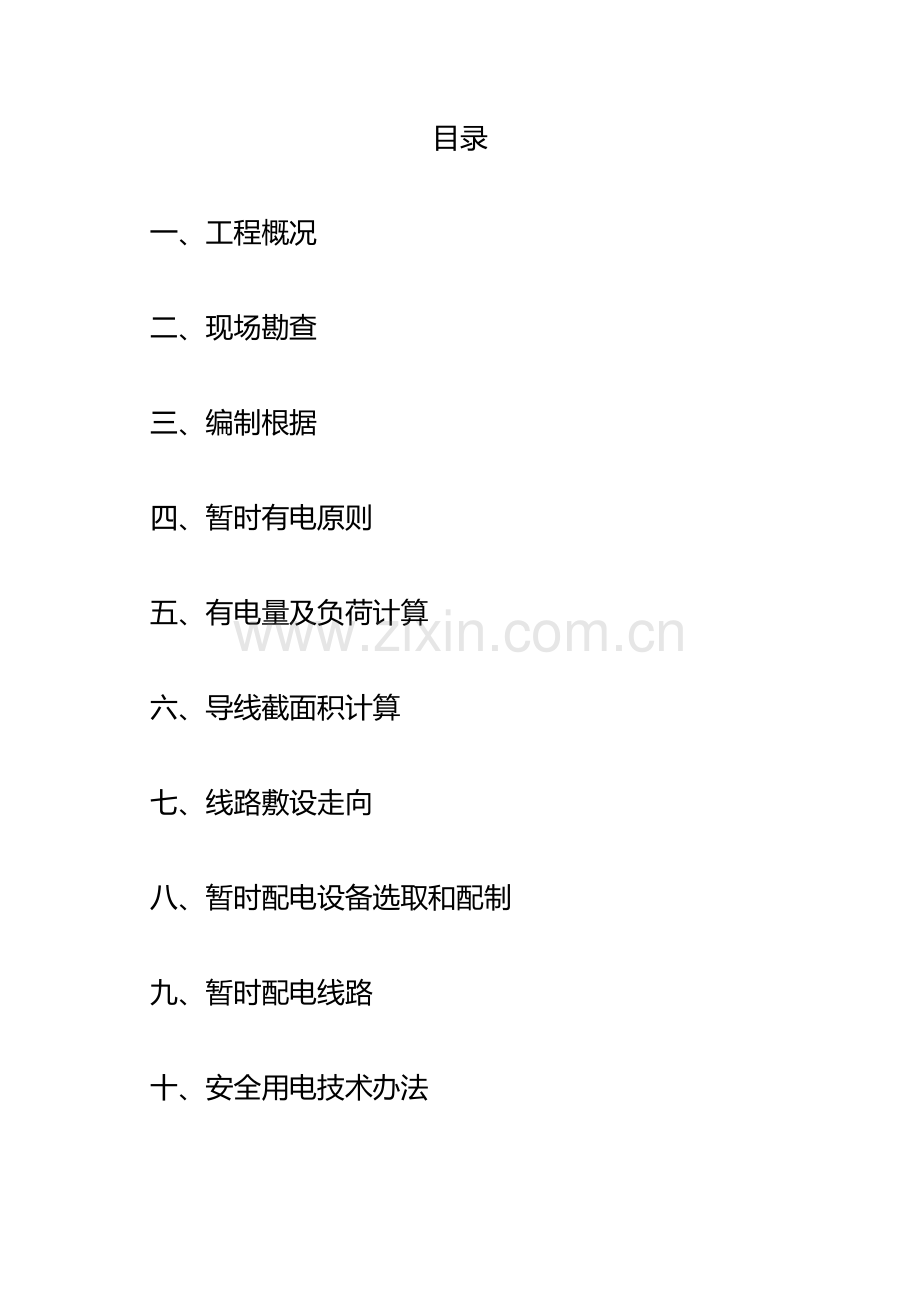

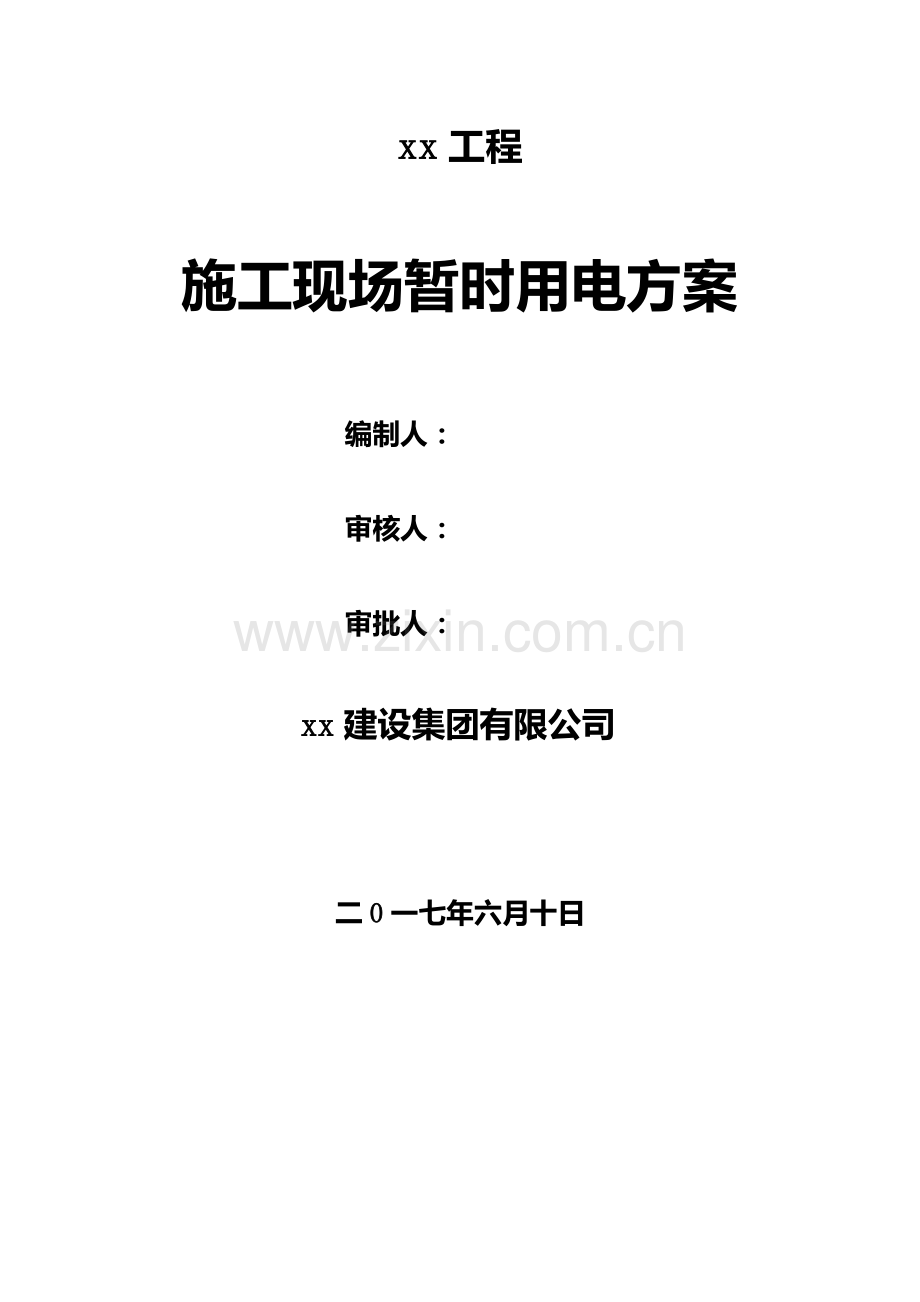

xx工程 施工现场暂时用电方案 编制人： 审核人： 审批人： xx建设集团有限公司二0一七年六月十日目录一、 工程概况二、 现场勘查三、 编制根据四、 暂时有电原则五、 有电量及负荷计算六、 导线截面积计算七、 线路敷设走向八、 暂时配电设备选取和配制九、 暂时配电线路十、安全用电技术办法十一暂时用电工程安全管十二、触电发生后急救措施工现场暂时用电专项方一、 工程概况本工程为xx厂房，建筑总面积24225，建筑高度19m，钢框架构造，抗震设防烈度8度，火灾危险性丁类，重要功能为丁类厂房。施工现场西侧设立一级配电箱，电源有甲方提供变压器供电，C5、C6、现场办公区各设立二级配电箱，由现场一级配电箱供电。二、 现场勘查进行现场勘察：必要的确理解施工现场地形地貌和拟定工程位置，现场建筑材料堆放场合，生产生活区域位置；各用电设备装设位置和容量等。只有通过现场勘察才干为合理选取配电室位置、电源进线等提供合理据三、 编制根据1、GB50194-建筑工程施工现场用电安全规范。2、施工现场暂时用电安全技术规范JGJ46- 3、建筑施工安全检查原则（JGJ59-）4、施工现场总平面勘验状况5、施工现场重要用电设备负荷和布置状况6、甲方提供关于资料四、暂时有电原则1.本工程由甲方提供主载配电箱变回路，分别采用1路铝芯线直埋敷设至我单位一级配电柜，线路至一级配电柜约200米左右，一级配电柜均分三路分派给二级配电箱，再由二级配电柜分别分派给C5、C6供生产动力、照明用电，分一路给生活区二级配电柜供生活照明。2.本工程施工现场暂时用电系统，应遵循如下原则1）在保证生产前提下，满足用电设备在使用中可靠性、安全性，从而提高电能质量；2）线路布置、配电箱和电器设立，简朴可靠、安装维修以便；3）符合“三级配电，两级保护”规定；4）采用TN-S中性零线保护系统；5）符合“一机、一闸、一箱、一漏、一锁”规定3.施工供电方式1）材料加工区用电：材料加工阶段用电机械多，用电量较大，供电电缆需穿导线套管沿加工棚地面埋设。一机一闸一漏。以便接线时能切断电源作业。1）主体施工阶段主体施工阶段重要是作业层用电，供电面单一。采用橡套电力电缆随层提高供电。由地面二级配电柜供电，通过电缆送到楼层移动分派电箱，移动分派电箱内电器设立与地面固定配电箱基本相似。接线端子板用插座代替，从地面进入建筑物线路穿套管架空沿墙敷设。4.用电布置施工现场设总一级配电箱一台。总配电箱内电器设立应满足供电规定，同步应符合原则JGJ5-99规定和施工现场暂时用电安全技术规范（JGJ46-）规定。两级漏电保护，漏电开关设立在总配电箱和开关箱内。施工现场专用中性接地电力线路，采用TN-S接零保护系统。1）配电箱按如下规定设立：尽量接近负荷中心，便于新路布置，减少线路长度，节约投资；进出线以便；接近电源侧面；不影响现场施工和塔吊作业；符合“临电规范”规定；2）线路布置敷设线路布置需要依照用电布置划分供电区域，从敷设办法、线路安全、文明施工综合考虑，采用暗敷设铝芯电缆。五、用电量及负荷计算依照现场勘察状况，初步设计及根据以及施工现场暂时用电安全技术规范（JGJ46-）为作业指引。1. 设备用电功率P1（KW）序号设备名称数量额定功率总功率备注1Z-63塔吊135352钢筋弯曲机1333钢筋调直机17.57.54钢筋切断机1335木工锯2486搅拌机27.5157打夯机110108起升机211222、焊接设备容量P2序号设备名称数量额定功率总功率备注1交流电弧焊机4261042对焊机180803、照明及办公设备容量P3序号设备名称数量额定功率总功率备注1办公照明2KW2施工照明8KW3空调4KW4用电荷载计算依照上表所列出各设备用电功率，计算施工现场高峰期实际用电功率公式为：1.051.1（11/cos2233）式中：-供电设备总需要容量1电动机额定总功率2电焊机额定总容量3照明总容量123需要系数cos电动机功率因数（0.80.85）取cos0.8总需要系数取1.05，需要系数取10.6、20.6、30.8计算功率：1.05（0.6103.5/0.80.61840.814）209.81计算电流：I=209.81*1000/(3*380*0.8)=398A 4.依照施工现场用电设备分布和设备运营规律，设立总配电箱一台，现场二级配电箱2台，生活区配电箱一台，由专职人员管理调度。5.依照施工现场暂时用电安全技术规范规定本暂时供电系统采用TN-S三相五线制供电，施工现场总配电箱中性点做重复接地。六、导线截面积选取导线施工工艺流程和设备投入使用频率计算导线截面积选用。1.总配电房到现场一级配电柜导线截面积计算线路总负截计算电流：负截电流：I=398A 由于线路过长，按此负荷电流查导体截流量表选取（3185+270）聚氯乙烯绝缘线可以满足施工规定。故从总配电房接（3185+270）聚氯乙烯绝缘线。2.现场一级配电柜到二级配电柜导线截面积计算线路负截计算电流：负截电流：1.051/cos=1.050.6100/0.8=78.75K78.751000/（3380）119故1.2.3号线路接（375+250）聚氯乙烯铠装绝缘电力缆。七、线路敷设走向1.由甲方总配电房到现场一级配电柜相距约200米左右，线路导线选用（YJV-3185+250）聚氯乙烯绝缘线，直埋敷设，一级配电柜内安装630A空气开关一种，630A隔离开关一种，630A漏电开关一种，分五个回路安装带漏电保护空气开关2.C5二级配电箱距一级配电柜约40米左右，线路导线选用（YJV-350+235）聚氯乙烯铠装绝缘电力电缆，直埋敷设，配电柜内安装250A空气开关，250A漏电开关，分五个回路安装带漏电保护空气开关。 3.C6二级配电柜距一级配电柜约157米左右，线路导线选用VLV（YJV-350+235）聚氯乙烯铠装绝缘电力电缆，直埋敷设，配电柜内安装250A空气开关，250A漏电开关，分五个回路安装带漏电保护空气开关。4.二级配电箱接一路到临建距一级配电柜约30米左右，线路导线选用10平方电力电缆，直埋敷设，5.重复接地线与基本TN-S中性零线保护系统相连，连接导线多股35m铜芯线或10元钢压接或焊接，接地线只能并联，不准串联，所有配电箱和用电设备金属外壳必要和接地保护连接。并测量电阻与否符合规定规定，R不不不大于4欧姆。暂时用电施工阶段，重要用电设备有塔吊、机械、电焊机，高峰用电时在260KW左右，它们来自各自回路中。运用塔吊做施工现场防雷保护装置，防雷装置冲击接地电阻不得不不大于4欧姆。八、暂时配电设备选取和配制一）配电箱与开关箱选取本工程开工进入雨季工期紧，夜间施工多。因而照明用电量大，照明用电从二级箱引出后，在两旁均设立分派电箱，以控制不同位置照明、配电箱及其设备选取应符合各施工段总照明需求。1.固定式设备开关箱、导线、电器控制设备选取，设备导线依照不同设备用电量选取不同导线、开关及漏电断路器，开关箱与机械设备间距离最大不超过3米，距地1.5米安装，开关箱电荷载选取合理橡胶软电缆，开关箱内设立相应闸刀作电源隔离空气开关与该设备额定In相适。选用DZ20LE断路漏电保护器，漏电动作电流不不不大于30mA，动作时间0.1S，高灵漏电断路器，箱内设立接零端子牌箱体与配电保零线，连结形成专用保护网。2.现场总配电箱为一级配电，分派电箱称二级配电，供各机具使用箱体为三级配电。3.按规范规定，动力配电箱与照明工作配电箱宜分别设立，动力照明线路应分路设立，应独立箱体，不能混用，开关箱应由末级分派电箱配电。4.现场一级配电箱设在C5以西施工区，二级配电箱应装设在各楼施工用电设备或负荷相对集中地区。电箱与开关箱距离不得超过30cm，开关箱与控制固定式用电设备水平距离不适当超过3m。5.配电箱、开关箱应设在干燥、通风及常温场合，不得装设在有严重损伤作用瓦斯、烟气、蒸汽、液气及其她有害介质中；不得装设在易受外来固体物撞击、强烈震动、液体溅及热源烘烤场合；否则须作特殊防护解决。配电箱、开关箱周边应采用有足够两个人同步工作空间和通道，不得堆放任何妨碍操作、维修物品，不得有灌木、杂草。6.配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板厚度应不不大于1.5mm。配电箱、开关箱内开关电器（含插座）应按其规定位置紧固在电器安装板上，不得歪斜和松动。7.配电箱、开关箱应装设端正、牢固。移动式配电箱、开关箱应装在竖固支架上；固定式配电箱、开关箱下底与地面垂直距离应不不大于1.3，不大于1.5m；移动配电箱、开关箱下底与地面垂直距离宜不不大于0.6m，不大于1.5m。8.配电箱内电气一方面安装在金属或非木质绝缘电器安装板上，然后整体固定在配电箱体内。金属板与配电箱体应作电气接地连接。9.配电箱、开关箱内工作零线应通过端子板连接，并应与保护零线接线端子板分设。配电箱、开关箱内工作零线应通过接线端子板连接，并应于保护零 线接线端子板分设。配电箱、开关箱内连接应采用绝缘导线，接头不得松动，不得有外漏带电某些。10.配电箱、开关箱金属箱体、金属电器安装板以及箱内电器不应带电金属底座、外壳等必要做保护接零。保护接零应通过接线端子板连接，配电箱、开关箱必要防雨、防尘。二）电器装置选取1.配电箱、开关箱内电器必要可靠完好，不准使用破损、不合格电器。总配电箱应装设总隔离开关和分回路隔离开关、总熔断器和分路熔断器（或总自动开关和分路自动开关），以及漏电保护器。若漏电保护器同步具备过截短路功能，则可不设分路熔断或分路自动开关。总开关电器额定值、动作整定值相适应。 2.总配电箱应装设电压、电流表和其他仪表。分派电箱应装设总隔离开关和分路隔离开关、总熔断器和分路熔断器（或总自动开关和分路自动开关）。总开关电器额定值、动作整定值与分路开关电器额定值、动作整定值相适应。3.每台用电设备应有各自专用开关箱，必要“一机一闸一漏电”制，禁止用同一开关电器直接控制二台及二台以上用电设备（含插座）开关箱开关电器必要能在任何状况下都可以使用电设备实行电源隔离。4.开关箱中必要装设漏电保护器，漏电保护器安装应符合GB6829-86漏电电流动作保护器（剩余电流保护器）规定，开关箱内漏电保护器其额定漏电动作电流不不不大于30Ma,额定漏电动作时间应不大于0.1s。5.总配电箱和开关箱中两级漏电保护器额定漏电动作保护时间应做合理配合，使之具备分级分段保护能力。6.漏电保护器必要按产品阐明书安装、使用。对搁置已久重新使用和连接使用一种月漏电保护器，应认真检查其特性，发现问题及时修理和更换。7.手动开关电器只许用于直接照明电流和容量不不不大于5.5KW动力电路。容量不不大于5.5KW动力电路应采用自动开关电器或降压启动装置控制。8.各种开关电器额定值应与其控制用电设备额定值相适应。配电箱、开关箱中导线进线口和出线口应设在箱体下面必要安装橡胶护口圈，禁止设在箱体上顶面、侧面、背面或箱门处。9.进、出线应加护套分路成束并做防水管，导线束不得与箱体进出口直接接触安装护口圈隔离，移动式配电箱和开关箱进、出线必要采用橡皮绝缘电缆。进入开关箱电源线，禁止用插销连接。三）熔电器熔体额定电流拟定1.熔体额定电流应不不大于线路计算电流，以使熔体在线路正常运营不致熔断。2.熔体额定电流还应躲过线路尖峰电流，以致熔体在线路浮现正常尖峰电流时也不致熔断。对于尖峰电流考虑，在单台电动机回路里熔体额定电流应取电动机启动电流，在多台电动机回路里线路计算电流尖峰电流普通应取容量最大一台电动机启动电流与其各台电动机额定电流之和。因而熔体额定电流选取，既要可以在线路过负荷时或断路时起到保护作用（熔断），又要在线路正常工作状态（涉及正常尖峰电流）下不动作（不熔断）。3.熔断器与熔断器时间与启动设备动作时间配合 熔断器与熔断器之间配合，为保证先后级熔断器动作选取性，普通规定前级熔断器熔体额定电流为后级额定电流2-3倍。熔断器与电缆、导线截面配合，为保证熔断器对线路保护作用，熔断器熔体额定电流必要不大于电缆、导线安全载流量。4.熔断器额定电压与额定电流级别拟定熔断器额定电压应按线路额定电压选取，即熔断器额定电压不不大于线路额定电压。熔断器额定电流级别应按熔体额定电流拟定，在拟定熔断器额定电流时还应考虑到熔断器最大分段电流。熔断器最大分段电流应不不大于线路上冲击电流有效值。5.保险丝不适当过大，够用即可，惯用熔体额定电流选取6.插入式保险丝中要用原则易熔铜片，上有额定电流值。特别60A、100A、200A必要使用此易熔铜片保险丝，30A如下用软铅，也要注意不要太大，特别某些1.5KW、2.5KW三相小电动机用家用保险丝即可四）施工现场照明施工照明场地某些为镝灯4盏，碘钨灯10盏，塔吊照明由塔吊配电箱供电。照明线路分段设立漏电断路器和空气隔离开关作漏电和过载保护，每箱设安全隔离闸刀作短路保护，负荷分派时尽量平衡电流九、 暂时配电线路施工现场低压配电线路，所有采用三相五线制供电，它可提供380V220V两种电源，供不同负荷需要和使用，并有助于用电设备保护接地和重复接地，保证安全用电。一）依照工程构造和用电设备布置特点，该工程暂时低压配电线路所有采用电缆敷设，基本规定如下：1.靠楼基坑边敷设；2.电缆保护管埋设深度不应不大于0.6米，并在电缆上、下均匀不不大于50mm厚度沙子，然后覆盖硬质保护物，做好“下有电缆”标示；3.电缆埋地某些不得有接头，确因电缆不能满足状况下必要设立接头时，其接头某些应设在地面上接线井内，其接线井必要防水、防尘、防机械损伤并应远离易燃易爆场合； 4.暂时停用线路应及时切断电源，不再使用和工程竣工后配电线路及设备应及时拆除；5.室内配线所用导线截面，应依照用电设备计算负荷拟定，但铝线截面应不不大于2.52，铜线截面应不不大于1.52。二）配电线路规定1.电缆穿越建筑物、构筑物、道路、易受机械损伤场合及引出地面从2m高度至地下0.2m处。必要加设保护套管，钢管保护套管内径不不大于电缆外径1.5倍。2.施工现场埋设电缆时，应尽量避免遇到下列场合：经常积水、存水地方，地下埋设物较复杂地方，时常挖掘地方，预定建设物地方，散发腐蚀性气体或溶液地方以及制造和处存、易燃或燃烧危险物质场合。3.埋地敷设电缆接头应设在地面上接线盒内，接线盒应能防水、防尘、防接卸损伤，应远离易燃、易爆、易腐蚀场合。4.用电缆配电方式埋设后再引入到楼层内，应充分运用在建工程竖井、垂直管道笼、孔洞等，并应接近负荷中心处。电缆在每个楼层设一种固定点，当电缆水平敷设墙式门口固定，最大弧垂地不得不大于2.5m。5.施工现场使用大型机电设备，进场前应将产品合格证或维修合格证交给使用方，并告知上级主管部门派人鉴定合格后，才容许进入施工现场安装使用，不合者令其及时退场。6.往楼层上引得动力和照明线布置（供楼层移动分派电箱用）应隔层设立，应用PVC套管固定在墙上。须装设漏电保护器。十、安全用电技术办法一）建立暂时用电安全技术档案1.进行暂时用电施工组织设计，编制详细实行方案所有资料；2.修改暂时用电施工组织设计资料；3.安全用电技术交底资料；4.暂时用电工程检查验收表；5.接地电阻测试登记表；6.定期检（复）查表；7.电器设备调试、检查凭单和调试记录；8.电工维修工作记录； 9.电动建筑机械，手动工具用电规定；1）起重机：塔式起重机金属操作平台和需要设立避雷装置井子架等，除应做好保护接零外，还必要做重复接地。设备金属构造架之间应保证电气连接。电动建筑机械负荷线，必要按其容量选取无接头多股铜芯橡皮护套软电缆。其中绿黄双色线在任何状况下只能用作保护零线或重复接地线。每一台电动建筑机械开关箱内，除应装设过负荷、短路、漏电保护装置外，还必要装设隔离开关。需要夜间工作塔式起重机，应设立正对工作面投光灯。塔身高于30m时，应在塔顶和臂架端部装设防撞红色信号灯。2）夯土机：夯土机械必要装设防溅型漏电保护器。其额定漏电动作电流不应不不大于15mA，额定漏电动作时间应不大于0.1s。夯土机械负荷线应采用耐气型橡皮护套铜芯软电缆。使用夯土机械必要规定穿戴绝缘用品，应有专人调节电缆。电缆长度不应不不大于50m。禁止电缆缠绕、扭结和被夯土机跨越。夯土机操作扶手必要采用绝缘办法。 3）焊接机械等：焊接机械应放置在防雨与通风良好地方。焊接现场不准堆放易燃易爆物品。交流电弧焊变压器一次测电源线长度应不不不大于5m进线必要设立防护罩。焊接机械二次线宜采用YHS型橡皮护套铜芯多股软电缆。电缆线长度不应不不大于30m。4）手持式工具：手持电动工具负荷线必要耐气候型橡皮护套铜芯软电缆，并不得有接头。手持电动工具外壳、手柄、负荷线、插头、开关等必要完好无损，使用前必要作空载检查，运转正常方可使用。5）水泵负荷线：水泵负荷线必要采用YHS型防水橡皮护套电缆，不得承受任何外力。二）暂时用电点使用和维修1.所有配电箱均应标明其名称、用途、并做出分路标记；2.所有配电箱门应配锁，配电箱和开关箱应专人负责；3.所有配电箱、开关箱应由专职电工每天班前开箱检查，下班复查并做好记录。每月进行维修一次，检查维修时必要按规定穿戴绝缘鞋、手套，必要使用电工绝缘工具。4.对配电箱、开关箱进行检查、维修时，必要将前一级相应电源开关分闸断电，并悬挂停电标志牌，禁止带电作业。5.所有配电箱、开关箱在使用过程中必要按照下列操作顺序送电操作顺序为：总配电箱分派电箱开关箱停电操作顺序为：开关箱分派电箱总配电箱（发现电器故障紧急状况下除外） 6.施工现场停业作业一小时以上时，应将动力开关箱断电上锁。7.开关箱操作人员必要符合JGJ46-关于规定，并熟悉开关电器对的操作办法。8.配电箱、开关箱内部不得放置任何杂物，并应经常保持整洁。并且不得在箱内挂接其她暂时用电设备。9.熔断器熔体更换时，禁止用不符合原规定熔体代替。10.配电箱、开关箱进线与出线不得承受外力，禁止与金属尖锐断口和强腐蚀性介质接触。三）暂时照明技术办法1.在夜间施工或自然采光差场合，料具堆放场、道路、仓库、办公室、宿舍等应设普通照明。2.现场照明采用高光效、长寿命照明光源，对需要大面积照明场合，应用镝灯。3.普通场合应采用额定220V照明电器：楼梯口、工作手灯、移动式照明等危险场合必要采用36V照明电器。操作面较窄场合、特别潮湿场合、金属容器内采用12V照明。4.照明灯具金属外壳必要作保护接地，单相回路照明开关箱（板）内必 须装设漏电保护器。5.照明系统中每一单相回路上，灯具和数量不适当超过25个，并应装设熔断电流为15A如下熔断器保护。6.室外灯具距地不得低于3m，室内灯具不得低于2.4m，碘钨灯应固定架设，保证安全，灯线应拴上固定，不利接近灯具表面。7.室外照明装置路灯每个灯具应单独装设熔断保护，灯头线应作防水弯。油库、油漆仓库除通风良好外，其灯具必要为防爆型，拉线开关应安装在库门外。投光灯底座安装牢固，按需要光轴方向将躯轴拧紧固定。8.室内照明装置室内灯具装设不得低于2.4m。室内螺口灯头接线。相线接在与中心触头相连一端，灯头绝缘外壳不得有破损和漏电。在室内抹灰现场等潮湿场合灯具及吊盒使用瓷质防水型，并应配备防水拉线开关。任何电器灯具相线必要经开关控制，不得将相线直接引入灯具电器。在用易燃材料做顶棚暂时工棚或防护棚内安装照明灯具时，灯具应有阻燃底座或加阻燃垫，并且灯具与可燃顶棚保持一定距离，防止引起火灾对安装在易燃材料存储场合和危险仓库照明器材，应符合防火电器器材或采用其她防火办法。生活区使用单相220V生活用电器。对职工宿舍内照明装置及插座要严格管理，防止工人私拉乱接。如照明采用变压器必要使用双绕线组型，禁止使用自耦式变电器。携带式变压器一次测电源引线应采用橡皮套电缆或塑料护套线，其中黄绿双线作保护零线用，中间不得有接头，长度不适当超过3m，电源插头应选用有接地插头。四）接地、接零与防雷1.在施工现场专用直接接地电力线路中，必要采用TN-S接零保护系统。电器设备金属外壳必要与专用保护零线连接，专用保护零线（简称保护零线） 应由工作接地线、配电室零线或第一级漏电保护器电源侧零线引出。2.作防雷接地电器设备，必要同步作重复接地，同一台电器设备重复接地与防雷接地可使用同一接地体，接地电阻应符合接地电阻规定。 3.保护零线不得装设开关。4.保护零线应单独敷设，不做它用，重复接地应与保护零线相连接。5.与电器设备相连接保护零线应为面积不不大于2.5 2 绝缘铜芯双色 （黄、绿双色）线，在任何状况下不准使用双色线作负荷线。6.工作接地电阻不得不不大于4欧姆。7.手提式用电设备保护零线，应在绝缘良好多股铜线橡皮电缆内，其截面积不得不大于1.52，其铜芯线颜色为绿、黄色。8.施工现场合有用电设备，除作保护零线外，必要在设备首端处设立漏电保护装置。9.施工现场内起重机、井字架等机械设备侧应安装防雷装置。10.施工现场内所有防雷装置冲击接地电阻值不得不不大于10欧姆。11.各机械设备防雷引下线可运用设备金属构造体，应保证连接。12.机械设备上避雷针（接闪器）长度为1-2m。五）各类用电人员安全规范规定1.掌握安全用电基本只是和所用操作性能。2.使用设备前必要按规定安戴好和配备相应劳动防护用品，并检查电器装置和保护设施与否完好，禁止设备“带病”运转。3.停用设备必要拉闸断电，锁好开关箱。4.负责保护所用设备负荷线，保护零线开关箱，发现问题及时报告解决。5.搬迁或移动用电设备，必要经电工断电源并做妥善解决后才干进行。6.暂时用电消防安全问题，将按照国家和成都市关于消防安全管理规定配备和执行十一、暂时用电工程安全管理一） 建立暂时用电安全管理体制质安科现场工长安全员安装工长设备科电工班长现场电工二）贯彻各级管理人员岗位责任制1.项目经理：为安全生产第一负责人，负责督促各项规定和办法实行，参加定期检查和解决用电设备配购，整治需要人员调节、安排临电费用。2.电气工程师：负责暂时用电组织设计、修改方案制定及解决用电过程中关于技术问题。3.质安科：负责督促用电方案和技术办法实行，必要定期组织用电安全检查工作，纠正违章，提出惩罚和整治意见。4.设备科：随时检查设备操作人员安全用电状况，发现隐患及时向公司领导和治安部反映，并参加安全用电检查工作。5.现场工长：负责安全用电交底，教诲电气操作人员遵章守纪，不得违章作业。6.电工班长：详细负责暂时用电方案实行工作，加强对电工维修人员安全教诲，并认真做好各种原始记录及资料整保工作。7.项目安全员：负责检查和及时向班长反映存在不安全因素及建议整治意见。8.现场电工：必要持证上岗，严格按照规范、规定规定进行操作和维修，不得违章作业、擅自解决关于重大技术问题。 1）班长每天自检2）安全员每周一次检查3）施工工作每半个月一次检查4）安所有门每月一次检查5）公司汇同有关部门人员每季度检查一次，并提出书面检查状况报告及整治意见，呈报上级关于部门及有关部门。附图：1.施工现场临电平面布局图2.一级（总）配电箱3.二级配电箱4.三级配电箱十二、触电发生后急救办法1、及时切断电源，或用不导电物体干燥木棍，竹棒或干布等物使伤员尽快脱离电源。急救者切勿直接接触触电伤员，防止自身触电而影响急救工作进行。2、当伤员脱离电源后，应及时检查伤员全身状况，特别是呼吸和心跳，发现呼吸、心跳停止时，应及时就地急救。（1）轻症：即神志苏醒，呼吸心跳均自主者，伤员就地平卧，严密观测，暂时不要站立或走动，防止继发休克或心衰。（2）呼吸停止，心搏存在者，就地平卧解松衣扣，畅通气道，及时口对口人工呼吸，有条件可气管插管，加压氧气人工呼吸。亦可针刺人中、十宣、涌泉等穴，或予以呼吸兴奋剂（如山梗菜碱、咖啡因、可拉明。）（3）心跳停止，呼吸存在者，应及时作胸外心脏按压。（4）呼吸心跳停止均停止者，则应在人工呼吸同步施行胸外心脏按压，以建立呼吸和循环，恢复全身器官氧供应。现场急救最佳能两人分别施行口对口人工呼吸及胸外心脏按压，以1：5比例进行，即人工呼吸1次，心脏按压5次。如现场急救仅有1人，用15：2比例进行胸外心脏按压和人工呼吸，即先作胸外心脏按压15次，再口对口人工呼吸2次，如此交替进行，急救一定要坚持究竟（5）解决电击伤时，应注意有无其她损伤。如触电后弹离电源或自高空跌下，常并发卢脑外伤、血气胸、内脏破裂、四肢和骨盆骨折等。如有外伤、灼伤均需同步解决。（6）现场急救中，不要随意移动伤员，若确需移动时，急救中断时间不应超过30秒。移动伤员或将其送医院，除应使伤员平躺在担架上并在背部垫以平硬阔木板外，应继续急救，心跳呼吸停止者要继续人工呼吸和胸外心脏按压，在 医院医务人员未接替前救治不能中断
