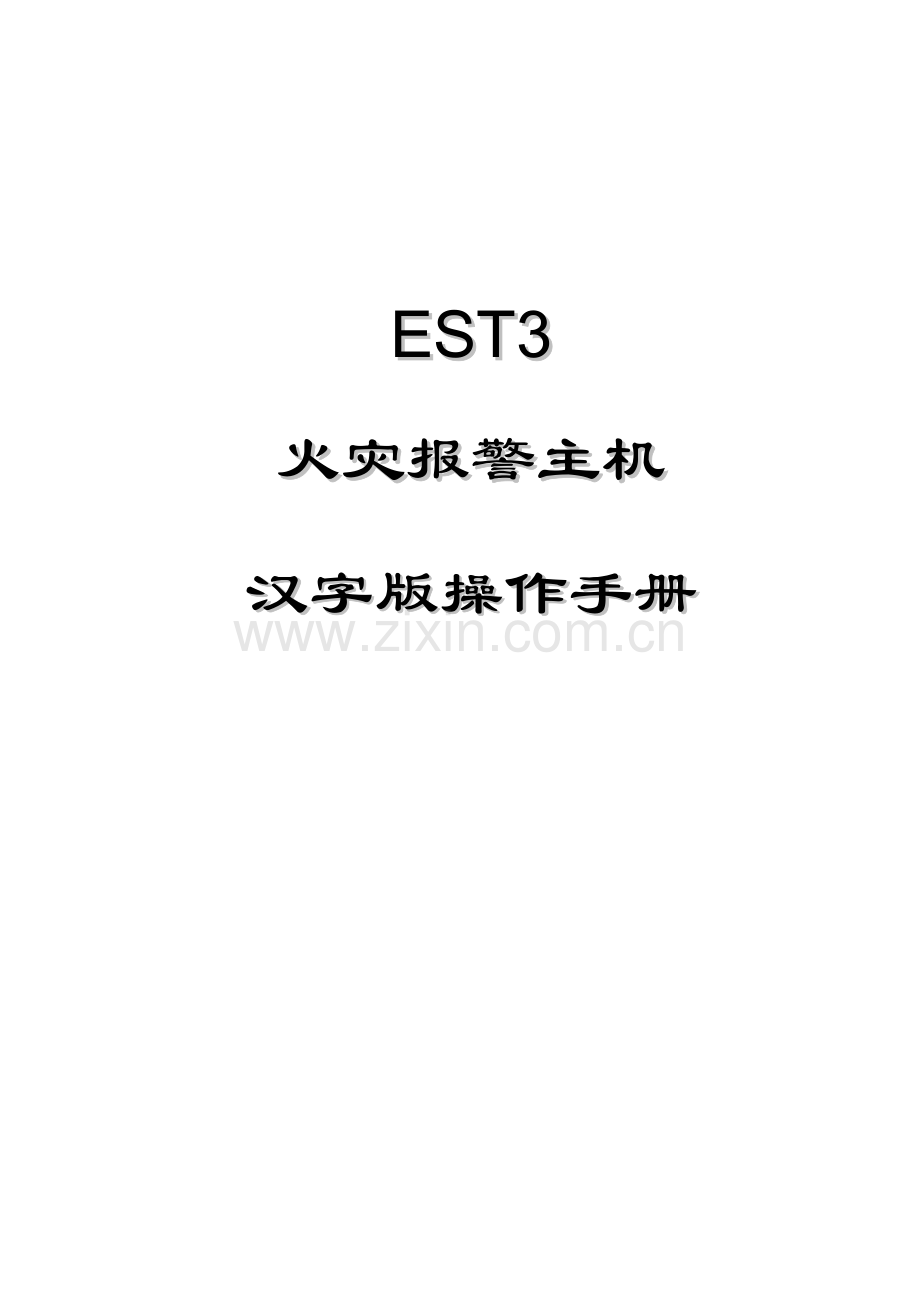

消防主机操作手册样本.doc_第1页
第1页 / 共53页
消防主机操作手册样本.doc_第2页
第2页 / 共53页
消防主机操作手册样本.doc_第3页
第3页 / 共53页
消防主机操作手册样本.doc_第4页
第4页 / 共53页
消防主机操作手册样本.doc_第5页
第5页 / 共53页
点击查看更多>>
资源描述

1、EST3火灾报警主机汉字版操作手册第1章 基础系统操作概述本章叙述基础系统操作指令。内容面板控制显示信息处理显示开关功效介绍在本章所描述操作系统中,必需确定每个事件。每条信息可用“上一信息、下一信息”键查阅。自动恢复(修复)故障(Trouble)和状态(Monitor)等低优先权事件将被确定后自动地从信息队列中删去,而无须让操作员按复位(Reset)键,系统即可恢复正常工作。注意:被清除后报警(Alarm)和监视(Supvr)事件不能自动恢复,并将存于报警信息队列和监视信息队列中,直到人工按复位(Reset)键系统才能恢复正常工作。面板控制面板控制开关功效或特点,其作用范围定义为,网络内当功效

2、被激活时,火灾报警机箱受到影响三种作用范围:局部其功效特征只影响安装了LCD显示器机箱分组其功效特征影响网络上预先定义好分组机箱全局其功效特征影响网络上全部机箱 分组 局部全局一个网络能够是一个或多个分组一部分。火灾报警系统配置特征和功效因安装不一样而异,可依据现场特殊情况,来决定是否已经把用户需要功效和特点设计进去。LCD显示器LCD显示器是系统关键操作界面,它显示系统工作状态。1. 电源状态指示灯:当交流电源接通时绿灯亮。(Power)2. 测试状态指示灯:当系统任何一部分处于测试状态时黄灯亮。假如系统经过一段时间,没有(Test)动作,可编程定时器会自动退出测试模式。3. CPU故障指示

3、灯:当中央处理器CPU监视单元检测四处理器故障后,黄灯亮。(CPU Fail)4. 接地故障指示灯:当连接机箱非接地线和地相连时黄灯亮。(Ground Fault)5. 屏蔽状态指示灯:当部分点或区域被人工屏蔽时黄灯亮。(Disable)6. 群呼开关/指示灯:按群呼键激活群呼功效。黄灯亮指示群呼功效被激活。(Drill)注意:此键能够另外编程,使其含有其它功效。7. 盘消音键/指示灯:在全部事件被确定后,自动关闭控制盘内部蜂鸣声。当蜂鸣器消音,和(Panel Silence)控制盘处于非正常状态时黄灯亮。按此键消音无效。同时按下盘消音键和报警消音键将激活灯检测功效。8. 显示器:系统状态显示

4、器,带蓝色背光LCD显示。图1-1 LCD显示器9.故障队列选择/确定键和指示灯:黄色指示灯作为故障指示。当还有故障事件未被查看确定时灯(Trouble)闪烁,当全部在队列中信息被查看确定完后灯常亮。按故障队列选择/确定键将在显示器上显示系统故障消息。再按一次,它将查看下一条消息。10.状态队列选择/确定键和指示灯:黄色指示灯作为状态指示,当还有状态事件未被查看确定时灯(Monitor)闪烁,当全部在队列中消息被查看确定完后灯常亮。按状态队列选择/确定键将在显示器上显示系统状态消息。再按一次,它将查看下一条消息。11.上一信息键:按此键将滚动显示选中报警(Alarm)、监视(Supvr)、故障

5、(Trouble)、状(Previous Message)态(Monitor)队列中上一条信息。在任何时候全部能够滚动显示事件信息。12.下一信息键:按此键将滚动显示选中报警(Alarm)、监视(Supvr)、故障(Trouble)、状(Next Message)态(Monitor)队列中下一条消息。在任何时候全部能够滚动显示事件信息。13.具体信息显示键:按此键将显示激活设备具体信息。当多个设备激活时可用上一/下一(Expanded Message)信息键滚动显示。14.命令菜单键:按此键将显示系统命令菜单,以访问系统高级功效,它们包含:(Command Menu)状态Status使能Ena

6、ble隔离Disable激活Activate恢复Restore汇报Reports编程Program测试Test再次按此键将回复到目前事件窗口。15.回车键:按此键将选择加深显示菜单选项或令系统处理显示器上信息。()16.删除/退格键:按此键将使光标回退一格并删除原先此处字符。此键在一些菜单中也用作退()出功效。17.数字键区:按任一数字键将向系统输入一个对应数字,并和其它系统功效联合使用。18.报警信息队列选择/确定键和指示灯:红色指示灯作为火警指示,当还有火警事件未被查看确(Alarm)认时灯闪烁,当全部在队列中信息被查看确定完后灯常亮。按报警信息队列选择/确定页键将在显示器上显示系统报警信

7、息。再按一下将查看下一条信息。19.监视信息队列选择/确定键和指示灯:黄色指示灯作为监视事件指示,当还有监视事件未被查(Supvr)看确定时灯闪烁, 当全部在队列中信息被查看确定完后灯常亮。按监视信息队列选择/确定键在显示器上显示系统监视信息。再按一下将查看下一条信息。20.报警消音键/指示灯:按此键将关闭报警声音输出装置。再按一次将重新打开声音输出装置。(Alarm Silence)此键亦可用于取消群呼功效。黄灯亮指示声音输出装置已被手动或自动消音。(本系统只对全船报警警铃消音有效)同时按下报警消音键和盘消音键将激活控制面板灯自检功效。21.复位键/指示灯:按此键激活系统复位功效方便系统恢复

8、正常。系统恢复时常亮,系统复(Reset)位后指示灯灭。注意:复位键对于屏蔽点和人工屏蔽功效无效。22.内部蜂鸣器:内部蜂鸣声响提醒工作人员,系统处于非正常状态:激活火警条件激活监视条件激活故障条件激活状态条件内部软件自检显示器显示模式LCD显示器有两种显示模式:自动模式和手动查询模式,在自动模式下,第一个和最终一个只有最高优先权事件可在显示器上自动显示;而在手动查询模式下,操作员可控制显示,并能不受优先权限制显示任一事件。在系统设计者预定一个时间后显示并自动回复到自动模式。显示特征本系统将全部事件置于四个目录之下:1.火警事件(Alarm)和生命安全相关事件:比如烟感探头、喷淋系统水流指示器

9、、手动报警按钮等。2.监视事件(Supvr)防火系统非正常状态:比如1301施入或1301泄漏。3.故障事件(Trouble)系统中全部故障事件。4.状态事件(Monitor)系统中状态改变:比如回路正在画图。因为上述事件能在任意时间以任意次序发生,所以系统按优先权优先显示最关键信息。如右图所表示。火警事件含有最高优先权,状态事件含有最低优先权。正常状态一个经典无激活事件LCD显示器显示以下:目前日期显示在显示器右上角。目前时间以二十四小时格式显示在显示器左上角。项目名称显示在显示器中央。最底行显示报警历史统计,即系统由正常状态转向报警状态发生次数。非正常状态当系统处于非正常状态时,显示器可分

10、为4个功效区域。最上面一行显示系统时间和激活点数目及屏蔽点数目。在自动模式下,加深颜区域显示第一个发生含有最高优先权事件。该区域显示接收此事件次序号及事件类型,和缩略信息。在手动查询模式下,加深颜色区域显示操作员人工选择事件。该区域显示此事件序号和类型,和此事件缩略信息。经过一个预先设定时间后显示器自动转入自动模式。非加深颜色区域显示最近,含有最高优先权事件。最底行按事件类型显示激活每类事件总数。加深区域指明了上面加深区域事件序列和激活数量。在自动模式下,显示事件优先权依次是火警(Alarm)、监视(Supvr)、故障(Trouble)、状态(Monitor)事件。显示器上包含很多信息。不需操

11、作员干预,关键信息将概要地显示以下。在手动查询模式下,操作员可经过按一个队列选择键以显示对应信息。被选择序列由屏幕底行加深颜色框所指示。信息处理每一个事件全部分别定义为火警(Alarm)、监视(Supvr)、故障(Trouble)、状态(Monitor)事件之一。和每一事件种类相关联是信息队列。当一个事件发生时,相关事件信息加入对应队列中。可用LCD显示器面板上事件队列键显示队列中存放信息。每个队列可存放多达500个事件。一般事件指示灯及队列选择/确定键事件队列指示灯作为一个一般事件指示灯,每当有新事件加入队列时便闪烁。当系统接收到一个事件时,对应队列灯闪烁,指示相关信息未被查看确定。1. 经

12、过按队列选择键选择激活队列。2. 用上一/下一键或队列选择/下一键来翻阅全部队列信息。在任何时候当一个队列被选中时,你能够用上一/下一键或队列选择/下一键来翻阅队列中信息。具体信息具体信息中包含激活事件附加信息。操作员可经过按具体信息键,显示对应附加信息。再按一下具体信息键,显示激活设备地址。激活设备:假如激活事件是单个设备,那么扩充消息将以以下格式展示激活设备地址:PPCCDDDD其中:PP =机箱地址 CC=机箱内轨道模块地址DDDD =设备地址。显示开关功效命令菜单命令菜单用来访问本系统维护功效,对命令菜单访问权由4级口令所保护。命令菜单中功效包含:状态System Status使能En

13、able隔离Disable激活Activate恢复Restore汇报Reports编程Program测试Test可参阅第2章以得到命令菜单完整信息。第2章 命令菜单操作概述经过命令菜单可进行高级系统操作。本章详述这些功效和特征。介绍主菜单逻辑地址Signature网络地址本章包含经过操作面板上命令菜单键可取得全部系统信息。对于全部系统配置,绝大多数操作是一样,如有不一样,将被明确指出。本章未尾将简明介绍逻辑和网络地址编码。口令保护命令菜单中功效由口令所保护。本系统中含四级口令。各口令级权限如表2-1所表示。表2-1口令权限口令等级权 限缺省 无需口令状态、汇报、测试全部,输出显示/打印选择,打

14、印机选择。用户1 缺省口令=1111 (操作员1级)全部缺省权限。用户2 缺省口令=2222 (操作员2级)全部缺省及用户1权限和 激活:副选灵敏度、副选信息路径; 恢复:主灵敏度、主信息路径; 编程:修改用户1口令。用户3 缺省口令=3333 (管理员级)全部缺省,用户1、2权限和 使能:除卡外全部; 隔离:除卡外全部; 激活:全部; 恢复:全部; 编程:时间、日期、修改用户2口令、编辑假日表。维护人员1 缺省口令=4444 (维护保养级)全部缺省,用户1、2、3权限和 使能:全部; 隔离:全部; 编程:修改用户3口令、重新开启。另外经授权EST分销商还有维护人员2口令,它权限如表2-2所表

15、示。表2-2维护人员权限口令等级权 限维护人员2全部缺省,用户1、2、3权限、维护人员1权限和 编程:修改用户4口令、清除历史统计。主菜单命令菜单键用于访问高级系统命令。这些命令用于对系统维护、服务和编程,不用于处理紧急情况。对命令菜单访问受口令保护。访问一个特定菜单项所需口令等级以下: = 用户1 = 用户2 = 用户3= 维护人员1 = 维护人员2按下命令菜单(Command Menu)键时在LCD显示器上显示主菜单内容。主菜单1) 状态2) 使能3) 隔离4) 激活5) 恢复6) 汇报7) 编程8) 测试按键操作数字键 10个数字键可直接选中对应菜单项,也用于向系统输入数据。上一信息键或

16、下一信息键 按此键将上、下滚动显示选中命令选项(三角所指选项)。(Previous Message)or(Next Message)回车键() 按此键将选中三角所指菜单选项。退格键() 退回到前一个菜单或退出命令菜单。1) 状态(Status) 状态命令用于查看各个系统组件状态。它是确定系统故障情况关键工具之一。用此功效无需口令。用状态命令能够看到下面多个命令。选择 命令菜单 状态命令 显示状态菜单1) 全部激活点2) 火警激活点3) 监视激活点4) 故障激活点5) 状态激活点6) 测试激活点7) 隔离激活点8) 输出激活点下面将要描述命令和菜单中显示次序一样。(1) 全部激活点:列出系统全部

17、激活点。输入控制盘号汇报输出菜单(2) 火警激活点:列出处于激活火警输入点。输入控制盘号汇报输出菜单(3) 监视激活点:列出处于激活监视输入点。输入控制盘号汇报输出菜单(4) 故障激活点:列出处于激活故障输入点。输入控制盘号汇报输出菜单(5) 状态激活点:列出处于激活状态输入点。输入控制盘号汇报输出菜单(6) 测试激活点:列出处于测试激活点。输入控制盘号汇报输出菜单(7) 隔离激活点:列出被隔离输入点和输出点。输入控制盘号汇报输出菜单(8) 输出激活点:列出处于处于联动状态输出激活点。输入控制盘号汇报输出菜单选择 命令菜单 状态命令 全部激活点 显示输入控制盘号后显示以下 注:汇报输出菜单(O

18、UTPUT MENU)指示在此功效后将显示输出菜单,本节末将具体讲述输出菜单。2) 使能(Enable)使能(解除屏蔽)命令用于将一个原先被屏蔽掉项目重新恢复作用,访问此命令需要用到3、4级口令。选择 命令菜单 使能命令 显示使能菜单1) 器件2) 卡3) 群组4) 时间控制5) 开关6) LED下列各项可用此命令解除屏蔽,根据菜单中出现次序描述以下:(1) 器件(Device) a. 输入器件:对于一个输入器件解除屏蔽,意谓着系统能够重新接收一个屏蔽过探头和输入模块动作,并能作出对应反应。b. 输出器件:对于一个输出器件解除屏蔽,意谓着系统可依据已编制程序或手动输入命令激活一个输出设备,并能

19、接收和汇报此设备故障信息。选择 命令菜单 使能命令 器件 显示输入器件号后显示以下 注:口令只需输入一次。(2) 卡(Card) 解除对一块控制卡(组件)屏蔽,使该控制卡能进行输入输出操作。选择 命令菜单 使能命令 卡 显示输入卡号后显示以下 注:口令只需输入一次。(3) 群组(Group) 选择 命令菜单 使能命令 群组 显示使能菜单1) 和群组2) 登记群组3) 距阵群组4) 维护群组5) 巡更群组6) 区域群组7) 指令群组a.和群组: 解除对一个和群组屏蔽,使该和群组在它条件满足时产生其编程反应。b.登记群组:解除对一个登记群组屏蔽,就许可在某个时间检验一个登记群组,而且在激活这个群组

20、时,完成紧急输出动作。c.距阵群组:解除对一个矩阵群组屏蔽,意谓着当满足矩阵群组条件后,会产生对应联动动作。d.维护群组:解除对一个维护群组屏蔽,只许可组内设备一起被测试并作出相对反应。e.巡更群组:解除对一个巡更群组屏蔽。f.区域群组:解除对一个区域群组屏蔽。g.指令群组:解除对一个指令群组屏蔽。(4) 时间控制(Time) 解除对一个时间控制屏蔽,许可一个特定时间控制功效在设定时间起作用。(5) 开关(Switch) 解除对一个开关屏蔽,使得这个开关起作用。选择 命令菜单 使能命令 开关 显示 (6) 指示灯(LED) 解除对一个LED指示灯屏蔽,使该LED指示灯能够起作用。选择 命令菜单

21、 使能命令 指示灯 显示注意:假如在解除屏蔽过程中,一个被屏蔽点被激活则会出现一个警告屏幕。解除一个目前激活点屏蔽则激活此点输出。3) 隔离(Disable)隔离(屏蔽)命令用于解除一个工作项目标功效,下列项目可被隔离命令屏蔽。选择 命令菜单 隔离命令 显示隔离菜单1) 器件2) 卡3) 群组4) 时间控制5) 开关6) LED下列各项可用此命令解除屏蔽,根据菜单中出现次序描述以下:(1) 器件(Device) a.输入器件:屏蔽一个输入器件,使系统停止对激活或故障探头和输入模块作出识别或反应。b.输出器件:经过编程或人工命令无法激活输出器件,或汇报该器件故障情况。选择 命令菜单 隔离命令 器

22、件 显示输入器件号后显示以下 注:口令只需输入一次。(2) 卡(Card) 停止该控制卡输入输出功效。选择 命令菜单 隔离命令 卡 显示输入卡号后显示以下 注:口令只需输入一次。 (3) 群组(Group) 选择 命令菜单 隔离命令 群组 显示隔离菜单1) 和群组2) 登记群组3) 距阵群组4) 维护群组5) 巡更群组6) 区域群组7) 指令群组a.和群组: 使系统即使在和群组条件满足时也不实施其联动动作。b.登记群组:即使在登记群组条件满足时,也不实施其联动动作。c.距阵群组:即使在距阵群组条件满足时,也不实施距阵群组联动动作。d.维护群组:从测试模式转向回路工作状态。e.巡更群组:屏蔽一个

23、巡更群组。f.区域群组:屏蔽一个区域群组。g.指令群组:屏蔽一个指令群组。(4) 时间控制(Time) 使此时间控制失效。(5) 开关(Switch) 使开关失效。选择 命令菜单 隔离命令 开关 显示 (6) 指示灯(LED) 使LED指示灯失效。选择 命令菜单 隔离命令 指示灯 显示4) 激活(Activate)激活命令用于手动激活系统某一输出功效。选择 命令菜单 激活命令 显示激活菜单1) 副选灵敏度2) 副选信息路径3) 巡更路径4) 登记群组5) 继电器6) LED7) 功放8) 广播信息用激活命令可激活下列各项,下列各项是按激活菜单显示次序进行描述。(1) 副选(夜间)灵敏度(Alt

24、. Sensitivity) 探头依据副选灵敏度值判别是否有火警出现。(2) 副选(夜间)信息路径(Alt. Message Rte) 激活副选信息路径指导特定信息到辅助地址。(3) 巡更路径(Guard Patrol) 起动巡更功效,激活巡查联动程序。(4) 登记群组(Check-In Group) 激活登群分组,激活对应紧急输出。(5) 继电器(Relay) 激活(打开)控制模块(SIGA-CR, SIGA-CC1),由输出优先权配合使用。选择 命令菜单 激活命令 继电器 显示激活菜单1) 设定2) 锁定3) 低优先权4) 中优先权5) 高优先权输出优先权菜单a.设置:该指令拥有最高优先权

25、,覆盖全部较低和较高优先权指令,强制继电器处于所需状态,此命令不复位继电器优先权计数器。b.锁定:该指令拥有最高优先权,覆盖全部较低和较高优先权指令,强制继电器转到所需状态,继电器高、中、低优先权计数器清零。c.低优先权:低优先权指令,用以使继电器转到所需状态并对应调整低优先权计数器。d.中优先权:中优先权指令,用以使继电器转到所需状态并对应调整中优先权计数器。e.高优先权:高优先权指令,用以使继电器转到所要状态并对应调整高优先权计数器。选择 命令菜单 激活命令 继电器 器件 显示输入器件号后显示以下 注:口令只需输入一次。(6) 指示灯(LED) 点亮LED指示灯,由常亮、闪光等属性及输出优

26、先权组成:选择 命令菜单 激活命令 指示灯 显示LED菜单1) 常亮2) 快闪3) 慢闪LED(属性)菜单a. 常亮:点亮指示灯,和输出优先权联合使用。b.快闪:使指示灯以大约120PPM频率闪烁,和输出优先权联合使用。c.慢闪:使指示灯以大约20PPM频率闪烁,和输出优先权联合使用。选择 命令菜单 激活命令 指示灯 LED(属性) 显示输出优先权菜单1) 设定2) 锁定3) 低优先权4) 中优先权5) 高优先权输出优先权菜单a.设置:该指令拥有最高优先权,覆盖全部较低和较高优先权指令,强制继电器处于所需状态,此命令不复位继电器优先权计数器。b.锁定:该指令拥有最高优先权,覆盖全部较低和较高优

27、先权指令,强制继电器转到所需状态,继电器高、中、低优先权计数器清零。c.低优先权:低优先权指令,用以使继电器转到所需状态并对应调整低优先权计数器。d.中优先权:中优先权指令,用以使继电器转到所需状态并对应调整中优先权计数器。e.高优先权:高优先权指令,用以使继电器转到所要状态并对应调整高优先权计数器。选择 命令菜单 激活命令 指示灯 器件 显示输入器件号后显示以下 注:口令只需输入一次。(7) 功放 激活(打开)指定功放。(8) 广播信息 激活(打开)指定广播信息。5) 恢复(Restore)用于手动关闭已激活输出或系统功效。选择 命令菜单 恢复命令 显示恢复菜单1) 主灵敏度2) 主信息路径

28、3) 巡更路径4) 登记群组5) 继电器6) LED7) 功放8) 广播信息用恢复命令可恢复下列各项。下列各项是按恢复菜单中出现次序来描述。(1) 主灵敏度(Sensitivity) 探头恢复依据主敏感度值判定是否有火警出现。(2) 主信息路径(Message Rte) 恢复主信息路径引导特定信息至LCD显示器。(3) 巡更路径(Guard Patrol) 结束巡更。(4) 登记群组(Check-In Group) 关闭登记群组窗口。(5) 继电器(Relay) 恢复(关闭)控制模块(SIGA-CR, SIGA-CC1),由输出优先权配合使用。操作和激活继电器操作相同。(6) 指示灯(LED)

29、 恢复(熄灭)LED指示灯,由输出优先权配合使用。操作和激活LED指示灯操作相同。(7) 功放 恢复(关闭)指定功放。(8) 广播信息 恢复(关闭)指定广播信息。6) 汇报(Reports)汇报菜单用以访问(显示或打印)EST火警系统中汇报列表。用此功效无需口令。选择 命令菜单 汇报命令 显示汇报菜单1) 器件保养2) 历史纪录3) 版本号用汇报菜单可生成以下汇报,下列汇报按出现在汇报菜单中次序描述。(1) 器件保养(Sensitivity)选择 命令菜单 汇报命令 器件保养 显示器件保养菜单1) 80%脏度器件2) 20%脏度器件3) 单一器件4) 回路器件a. 探头污染度80%汇报(Dir

30、ty Head List):提供一份污染值大于80%全部探头灵敏度汇报。输入控制盘号汇报输出菜单b. 探头污染度20%汇报(Dirty Head List):提供一份污染值大于20%全部探头灵敏度汇报。输入控制盘号汇报输出菜单选择 命令菜单 汇报命令 器件保养 80%(20%)脏度器件 显示输入控制盘号后显示以下 注:汇报输出菜单(OUTPUT MENU)指示在此功效后将显示输出菜单,本节末将具体讲述输出菜单。c. 单一器件(Single Device):提供指定探头灵敏度汇报。输入器件号汇报输出菜单选择 命令菜单 汇报命令 器件保养 单一器件 显示输入器件号后显示以下 d. 回路器件(Loo

31、p Devices):提供指定控制盘和回路全部探头灵敏度汇报。输入回路卡号汇报输出菜单选择 命令菜单 汇报命令 器件保养 回路器件 显示注:单回路卡L=1双回路卡第一回路L=1第二回路L=2输入回路卡号后显示以下 注:汇报输出菜单(OUTPUT MENU)指示在此功效后将显示输出菜单,本节末将具体讲述输出菜单。(2) 历史统计(History)按年月次序提供最近系统发生事件汇报。选择 命令菜单 汇报命令 历史统计 显示历史汇报菜单1) 历史汇报(具体)2) 历史汇报(扼要)a. 历史汇报(具体):提供一份按年月次序最近系统发生事件具体汇报。输入控制盘号汇报输出菜单b. 历史汇报(扼要):提供一

32、份按年月次序最近系统发生事件扼要汇报。输入控制盘号汇报输出菜单选择 命令菜单 状态命令 历史汇报(具体)/ (扼要) 显示输入控制盘号后显示以下 注:汇报输出菜单(OUTPUT MENU)指示在此功效后将显示输出菜单,本节末将具体讲述输出菜单。(3) 版本号(Revision Levels)提供一个安装于网络上全部组件硬件版本列表。输入控制盘号汇报输出菜单选择 命令菜单 状态命令 版本号 显示输入控制盘号后显示以下 注:汇报输出菜单(OUTPUT MENU)指示在此功效后将显示输出菜单,本节末将具体讲述输出菜单。7) 编程(Program)编程菜单用于访问系统程序参数配置,如:更改时间、日期、

33、口令、系统重新开启等。按功效需要选择3、4或5级口令中一个。选择 命令菜单 编程命令 显示编程菜单1) 更改时间2) 更改日期3) 编辑口令4) 重新开启5) 编辑假日表6) 清除历史纪录下述编程功效按程序菜单中出现次序描述。(1) 时间(Time) 用于设定系统时间。选择 命令菜单 编程命令 时间 显示输入输入三级口令后显示以下 注:口令只需输入一次。二十四小时制HH= 时MM= 分SS= 秒(2) 日期(Date) 用于设定系统日期。选择 命令菜单 编程命令 日期 显示YYYY= 年MM= 月DD= 日(3) 口令(Passwords) a)1级口令:设置系统最低用户级(操作员1级)口令。

34、b)2级口令:设置系统用户级(操作员2级)口令。c) 3级口令:设置系统用户最高级(管理员级)口令。d)4级口令:设置系统维护1级(维护保养级)口令。(4) 重新开启(Restart) 选择 命令菜单 编程命令 重新开启 显示a)单个控制盘:使指定控制盘CPU重新热开启。输入控制盘号输入4级口令b)全部控制盘:使网络中全部控制盘CPU重新热开启。输入4级口令(5) 编辑假日表(Holiday List) 依据节假日时间表设定时间控制参数。附注:能够使用退格键从节假日例表中删除输入参数并全部输入0。(6) 清除历史统计(Clear History) 清除历史统计系统历史统计文件,火警纪录=0。输

35、入5级口令8) 测试(Test)测试菜单用于完成本系统测试功效。在使用此功效时无需口令。选择 命令菜单 测试命令 显示测试菜单1) 开始测试2) 取消测试3) 灯测试下列测试功效按其在测试菜单中出现次序进行描述。(1) 开始测试(Start Test) 对指定机箱、回路、服务分组,开启测试模式开始测试。(2) 取消测试(Cancel Test)使处于测试模式控制盘、回路和服务分组退出测试模式。(3) 灯测试(Test)EST操作控制面板和联动控制板上全部LED等亮、蜂鸣器响,10秒后系统恢复正常。汇报输出菜单(Output Menu)输出菜单使操作员可经过LCD显示器查看输出信息或将输出信息打

36、印出来。(1) 显示(Display)将输出显示在面板显示器上。(2) 当地打印(Print)将输出送到一号打印机或二号打印机。输入一号或二号打印机后显示以下 逻辑地址EST系统用逻辑地址来标识系统部件。下图显示怎样确定轨道模块及其显示器逻辑地址。逻辑地址确实定逻辑地址格式:PPCCDDDD其中:PP =EST机箱号码。MM =轨道模块逻辑地址,在LCD操作控制面板上显示为“CC”。实际机箱配置必需和SDU程序中机箱配置一致。1.3-CPU逻辑地址总是00。2. 逻辑地址从3-CPU开始根据次序赋值。3. 逻辑地址根据从3-CPU开始电子路径为序。4.3-ASU和3-FTCU各需一个逻辑地址。

37、5. 轨道模块上面开关显示面板在轨道模块逻辑地址上加32。DDDD =器件地址。SIGA系统设备网络地址逻辑地址一个SIGA系列设备网络地址(PPCCDDDD)由3个部分组成:EST3机箱号码(PP)Signature回路控制模块逻辑地址(CC)设备地址(DDDD) 12060123这就是网络可识别某一设备地址格式。网络生成全部设备汇报全部将用到这个地址格式。SDU程序产生汇报包含这种格式设备并附有该设备特定标签。该地址表示出了该设备类型和和哪块SIGA系列回路控制卡(3-SSDC、3-SDDC)相连。正如表2-3所表示。表2-3Signature地址(DDDD)地址设备类型Signature

38、数据回路(SDC)0001-0125探头10126-0250模块10251-0375探头20376-0500模块20600-0699故障码N/A附录 A系 统 内 部 故 障 代 码网络内部代码代码代码类型提醒信息可 能 原 因00000001Startup开启响应00000002FirstAlarm第一报警响应00000003FirstSupervisory第一监视响应00000004FirstTrouble第一故障响应00000005FirstMonitor第一状态响应00000006Evacuation疏散响应00000007Drill群呼响应00000008AllCall全体广播响应00000009AlarmSilence报警消音响应00000010TwoStageTimerExpiration第二阶段报警计时器到点00000011Reset激活复位00000012R1第一阶段复位00000013R2第二阶段复位00000014R3第三阶段复位00000015FirstDisable第一隔离响应外部器件有屏蔽,LCD屏蔽灯亮00000016Failsafe失效保护操作程序运行故障00000017ServiceGroupActive维护群组激活00000018TwoStageTimerAction第二阶段报警计时器开启00000019LoopControllerResete
