山东华鲁恒升化工股份有限公司
1106工程

UPS
技术规格书

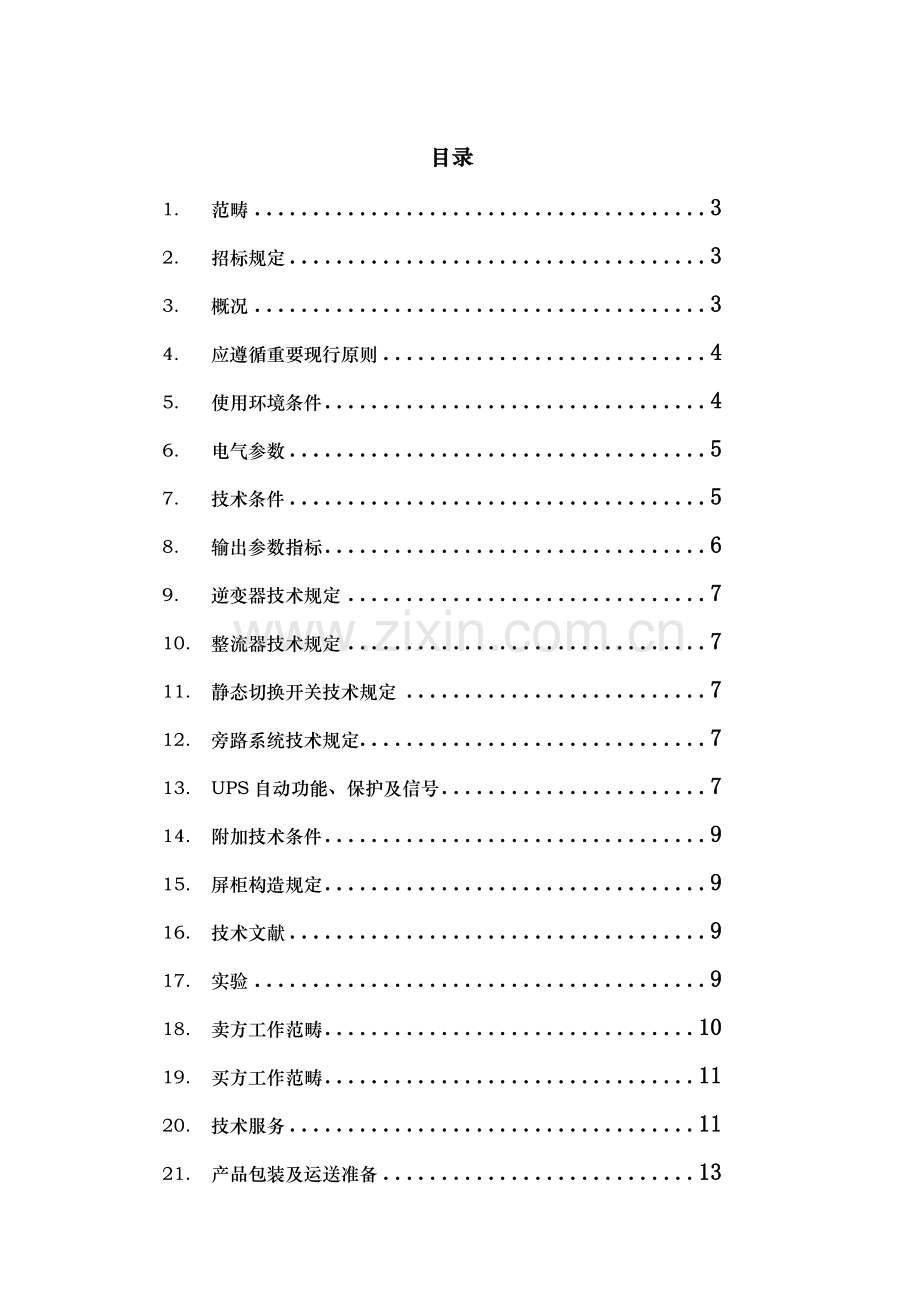

目录
1. 范畴 3
2. 招标规定 3
3. 概况 3
4. 应遵循重要现行原则 4
5. 使用环境条件 4
6. 电气参数 5
7. 技术条件 5
8. 输出参数指标 6
9. 逆变器技术规定 7
10. 整流器技术规定 7
11. 静态切换开关技术规定 7
12. 旁路系统技术规定 7
13. UPS自动功能、保护及信号 7
14. 附加技术条件 9
15. 屏柜构造规定 9
16. 技术文献 9
17. 实验 9
18. 卖方工作范畴 10
19. 买方工作范畴 11
20. 技术服务 11
21. 产品包装及运送准备 13

1. 范畴
1.1 本规范书使用范畴，仅限于山东华鲁恒升化工股份有限公司1106工程UPS系统设备招标。它涉及UPS主机以及其他屏功能设计、构造、性能、安装和实验等方面技术规定。
1.2 卖方应详细阅读本技术规格书，并对本规范书中提出规定条款做出明确答复，如有必要，可给出详细技术数据或阐明。
1.3 本规范书提出只是最低限度技术规定，未对一切技术细节做出规定，也未充分引述关于原则和规范条文，投标方应保证提供符合本规范和工业原则优质产品。
1.4 如投标方没有以书面形式对本规范书条文提出异议，那么需方可以以为投标方提出产品完全满足本规范书规定。
1.5 买方容许投标厂家产品存在技术偏差（高于或低于招标规定均可），对所投产品技术偏差可在投标报价书中以技术偏离表形式加以详细表达。
1.6 本招标文献所使用原则如与投标方所执行原则发生矛盾时，按较高原则执行。
1.7 买方保存在合同订立时和订立后对本技术合同提出补充和修改权利，卖方在投标书中必要承诺予以无条件相应和执行。
本次招标设备清单：
招标设备明细表
序号
设备名称
型号、规格
单位
数量
备注
1
不间断电源UPS
2*30KVA（双机并联）
套
1
含备品备件、工具
2. 招标规定
2.1 卖方应在收到本规范书后一周内，提供满足本规范书规定详细技术建议书和报价。对于本文献中提出技术规定，卖方应在其技术建议书中逐项答复，阐明与否能满足规定；同步卖方应就所提供系统（涉及第三方产品）予以详细阐明，该阐明应涉及照片、图纸、阐明书、技术特性、现场性能及规定、功能列表等以便买方能对卖方所提供系统做出精确判断和评估。
2.2 本规范书中所提到各项技术规定及指标，卖方如不能满足，或以为有更合理方案时，应在建议书中明确提出，否则即以为卖方可以按本文献规定供货。
2.3 对于本规范书中未能提出系统性能指标，卖方应在建议中加以补充和阐明，并提供关于资料。
2.4 卖方应对所提供设备负责保修至少一年，保修期从最后验收开通之日起算。在保修期内，发现由于材料、设计或工艺不良导致设备故障时，卖方应研究其故障因素，并迅速修复或免费进行更换，直至买方满意为止或符合官方宣称产品性能规定。
2.5 卖方应保证在最后开通之日起内以优惠价格提供买方因工程扩容所需要设备，并在内以优惠合理价格提供买方维护所需一切消耗品及备件，卖方不得以设备停产而回绝提供。
2.6 买方有权在订立最后合同前，依照需要修改本规范书，修改后最后文献将作为合同附件。
2.7 报价设备必要符合本招标技术规格书所有规定。如有异于技术规格书中某些规定，应阐述其理由。
3. 概况
3.1. 构成
电力专用不间断电源系统（UPS）由整流器、逆变器、静态转换开关、手动旁路开关、旁路隔离变压器、旁路稳压调压器、蓄电池组、变送器和配电屏等构成。
3.2. 功能
在机组正常或事故状态时，不断电电源系统向DCS、仪表电源等重要负荷提供稳频、恒压交流电源。正常运营时，由工作Ⅰ段提供单相交流电源，工作段或整流器故障时，蓄电池组毫无间断地对逆变器提供额定值电源，在过载、电压超限或逆变器发生故障，或蓄电池组放电至终结电压值时，静态开关应将负荷转为旁路工作Ⅱ段供电。当检修时，由手动旁路开关对设备隔离，并直接供电。
3.3. 运营方式
正常运营时，整流器将交流输入电源转换为直流电源，再通过逆变器将直流电源转换为交流输出电源，蓄电池通过浮充系统充电。
当交流电源断电时，蓄电池组直流电源通过逆变器转换为交流电源供应用电负荷。
当交流电源恢复供电时，系统自动切换到正常运营方式。
本工程用UPS为双冗余并联热备用运营，正常时两台UPS同步并联运营；当一组UPS故障时由此外一组承担所有用电负荷。
为便于逆变器维修，系统应有切换功能以隔离逆变器。这种切换应当在不断电状况下通过一种高速切换装置完毕。逆变器涉及一种同步电路以保证其有和正常电源相似输出频率。
蓄电池应安装在专用空间，单独组屏，应有良好通风办法。
4. 应遵循重要现行原则
UPS装置采用所有设备及备品备件设计、制造、检查、实验及特性都应遵循最新版IEC原则和中华人民共和国国标（GB原则），只有在没有相应国标或国际原则时才可使用行业原则。
重要原则如下：(但不但限于此)
IEC50 国际电工技术词汇
IEC146 半导体逆变器
IEC146A 附件1，VII章，逆变器及辅助设备上应有标记
IEC947－1 低压开关设备和操动装置规定，第一某些
IEC144 低压开关柜和控制柜外壳防护级别
IEC439 低压开关柜和控制柜工厂装配线
IEC269－1 熔断器
IEC157－1 低压开关柜
IEC947－2 断路器
IEC146－4 第4某些，UPS关于运营技术规定和测试规定
IEC146－2 第2某些，半导体自整流逆变器
GB7260 不间断电源设备
DL/T 5044 火力发电厂、变电所直流系统设计技术规定
GB－50065 交流电气装置接地设计规范
所有原则都应是最新版本，如原则间浮现矛盾时，则按最高原则执行或按双方商定原则执行。
5. 使用环境条件
UPS电源装置应按在下列条件下长期使用进行设计：
5.1 环境温度：
l 极端最高温度 43.4℃
l 极端最低温度 -27℃
l 最低温度 -5℃
l 最热月平均温度 27.15℃
l 最冷月平均温度 -2.6℃
l 最高日平均温度 30℃
l 最高年平均温度 20℃
l 年平均温度 12.9℃
5.2 相对湿度：
l 月平均相对湿度 69 %
l 近年平均相对湿度 64 %
5.3 海拔高度： 21.5米
5.4 地震烈度： VII 度
5.5 年最大降雨量 1058.9mm
5.6 最大风速 28m/s
5.7 安装地点： 户内
6. 电气参数
6.1 UPS交流输入电源：
电压　　AC380V±15％
频率　　50HZ±5％
相数　　三相
6.2 UPS旁路输入电源：
电压　　AC380V±15％
频率　　50HZ±5％
相数　　三相
6.3 UPS直流输入电源：
直流电源输入端应加二极管隔离
正常输入电压范畴DC316V～428V
6.4 UPS交流输出：
电压　　AC380/220V
频率　　50HZ
容量　　2×30KVA（双机并联）
相数　　单相
6.5 配套直流屏蓄电池容量：后备时间30分钟
7. 技术条件
装置应是微机型，采用模块化设计。采样、控制、监视应通过一块主控线路由内部微机完毕，参数通过微机单元设立，以提高运营可靠性和调节精度。应具备自诊断功能和事件记录功能。
UPS面板上应具备控制和监测盘，通过液晶显示屏显示运营状态、运营参数，当浮现异常事件时，应能给出文字阐明及记录有关事件。人机对话通过薄膜键盘进行，可进行编程、整定和修改功能。所有信息提示应汉化。
规格及额定值如下：
7.1. 外壳：
柜体应为金属封闭、垂直自立式适合地面安装型式。
柜体前面应带有单铰链或双铰链门。柜体外壳防护级别为IP30。
7.2. 交流输入：
电压：AC380
频率：50Hz
相数：3
7.3. 交流输出：
电压：AC380/220V
频率：50Hz
容量：2×30KVA（双机并联）
相数：单相
7.4. 蓄电池型号及技术参数
7.4.1 蓄电池型号：原装进口德国阳光阀控式密封铅酸蓄电池（报价时注明型号、电压）。
7.4.2 电池备用时间： 每套30分钟（指单独承担所有负荷时，每台UPS主机均单独配套蓄电池组）。
7.4.3 蓄电池技术规定
² 蓄电池容量换算系数(不不大于下表)：
容量系数表
放电时间(h)
容量系数
1
1.15
30
0.74
29
0.76
60
0.53
59
0.54
² 蓄电池间连接板电阻：≤4×10－5Ω
² 外壳材料：阻燃ABS
² 25℃原则环境下蓄电池浮充寿命：
² 蓄电池安装方式：安装于电池柜内，电池柜与直流电源柜应采用同种柜型并共同组屏。
8. 输出参数指标
如下输出参数指标和性能为最低规定。
l 输出容量： 2×30KVA
l 输出电压： AC220V　±2％
l 输出电压精度： 0～100％静态负载≤±2％；100％突变动态负载≤±5％；恢复时间≤30ms
l 过载能力： 200％额定值，>20mS
150％额定值，>60S
125％额定值，>10min
l 输出频率： 50Hz
l 输出频率精度： 静态不不不大于±1％；动态不不不大于±2％
l 输出波形： 正弦波，失真度不大于5％
l 同步范畴： ±0.5％(±0.5％～±5％可调)
l 负载功率因数： 0.9(超前)～0.7(滞后)
l UPS装置总效率：³90％
l 无端障时间(MTBF)：>25万小时
9. 逆变器技术规定
l 重要电路应选用：IGBT正弦波脉宽调制逆变器。
l 逆变器输出电压AC220V，效率>90％。逆变器应能在额定负载下可靠起动。
l 逆变器和旁路系统同步是必要，以保证将负荷无扰动地切换至旁路。
10. 整流器技术规定
l 选用IGBT高频脉宽调制整流方式
l 整流器输入电压AC380V；输出电压DC220V，±20％可调
l 稳压精度：负荷电流5％～100％变化时，不不不大于±1％
l 效率>95％。
11. 静态切换开关技术规定
静态切换开关应具备自动、手动两种工作方式，实现无间断切换。当逆变器故障或失压时，应通过静态切换开关切向旁路系统供电，切换时间应不超过5ms。
12. 旁路系统技术规定
应选用：IGBT静态开关
旁路柜输入电压AC380V，自耦调压变调节范畴不应不大于逆变器输出电压范畴，变压器容量应不不大于逆变器输出容量。自耦变压器输出应自动跟踪逆变器输出电压。
手动旁路开关为先合后开。
旁路系统承受短路能力不不大于10倍额定电流，1S。
切换时间：0秒；
旁路开关切换时间：＜5ns；
13. UPS自动功能、保护及信号
13.1 UPS自动功能
13.1.1 整流器自动功能
² 可设定充电限流；
² 可设定电池放电终结电压保护；
² 具备自动浮充和均充功能以及检测电池剩余容量、端电压和充放电电流功能；
² 具备蓄电池自动温度补偿功能；
² 系统限流；
² 设定放电功能；
² 设定蓄电池周期均充功能；
² 设定蓄电池容量均充功能；
² 系统过、欠压保护功能；
² 蓄电池故障检测功能（涉及蓄电池熔断器熔断检测）。
13.1.2 逆变器自动功能
² 过压保护功能：当输出电压达到过压点时，设备应自动关机；过压点应不大于额定电压120%。
² 过载保护功能：当输出电流达到过载点时，设备应自动关机或旁路；过载消除后重新开机，设备应正常工作。
² 具备短路和欠压保护功能。
² 浪涌吸取：由于换相、开关操作或负载通断等引起浪涌电压超过输出电压过压点时，逆变器应自动关机保护，负载由备用机或旁路供电；恢复正常5分钟后切换回主机工作。
13.1.3 “三遥”功能
² 具备通信接口硬件和软件功能，免费提供通信接口和通信合同；远端PC机通过监控软具备主机显示面板上所具备功能。
² 具备外接声、光告警装置；
² 显示功能，LCD显示屏，内容涉及输入电压、电流，整流器工作状态和输出电压、电流，蓄电池充、放电电流，逆变器工作状态和输出电压、电流，系统工作状态；
² 故障回叫功能；
² 记录、记录、打印历史事件功能；
² 报警登录、报警功能；
² 遥控/关机功能，浮充/均充功能；
13.2 UPS保护及信号
UPS应设立过电压、过电流等保护。
UPS运营状态和重要报警信号应能提供无源接点，重要运营状态和报警信号至少涉及：
l 主机工作
l 直流电压
l 交流电压
l 交、直流电流
l 断电
l 断路器跳闸
l 过电压
l 接地故障
l 蓄电池供电
l 旁路运营
l 各种装置故障信号
l 交流进线断路器状态
l 直流进线失电
l UPS配电柜进线断路器状态
l 其他
应具备RS485（RS232）串行口与总变电站微机综合自动化系统或总控DCS系统通讯。
UPS输出电压、电流及频率应通过变送器转换为4～20mA模仿量信号，以便送入买方总变电站微机综合自动化系统或总控DCS系统中监视。
以上所有信号均应接至卖方屏柜端子排上。
此外至少提供如下信号输出至控制室（分别以硬接线和通讯方式传播）
l UPS输出电流、电压、频率
l 旁路输入电流、电压
l 逆变器输入电压过高、过低报警
l UPS故障
l 静态开关工作状态（正常、旁路）
l 旁路开关位置信号
l 总输出电源开关位置信号
l UPS配电系统故障
14. 附加技术条件
UPS系统应涉及下列功能：过负荷时保护系统应强制投入，系统故障发生在电池后来电路时，系统应能自动切换到旁路，当过负荷保护完毕时系统应能自动返回到正常运营状态。
充电机应有过充电保护。
UPS提供应DCS功率可调，当负荷为非线性负荷时，UPS应有足够容量。
15. 屏柜构造规定
UPS装置应组屏供货，每套UPS装置屏柜数由投标出厂商自定并在标书中详尽表述。
成套装置柜体应尽量压缩，UPS电源柜、馈线柜、电池柜。
其中一面馈线柜，由供货厂商依照本UPS装置出具馈电柜合理配电系统图（投标文献中需提供，应充分考虑馈线回路数以便备用）。
开关元器件选型应从西门子、ABB、施耐德或金钟穆勒四个品牌中选取进行成套供货。
屏柜尺寸由供货厂商在投标文献中推荐。
屏柜构造应满足如下规定：
所有屏柜为封闭式.屏先后应开门，应加锁。屏底部有可封闭电缆孔。装置机械构造应能防灰尘、虫及小动物，机械振动，潮湿及有害气体影响，装置内接插件某些不应产生接触不良现象。
柜外观镀膜平整，不反光，色泽一致，无气孔砂眼、裂纹及锈斑等现象。柜外表面采用静电喷塑式涂层材料。
柜体立面相对水平面垂直公差不不不大于1/1000mm，柜立面平整度公差不不不大于2mm。
柜应具备与地基槽钢固定构件。
UPS系统模仿线应完整清晰，采用喷漆或有机玻璃条制作。
柜内端子排应选用德国威德米勒系列插接式端子，并留有20％备用。
16. 技术文献
16.1 卖方在订货前向买方提供普通性资料：有效型式实验报告、鉴定证书、报价书、典型阐明书、重要技术参数等。
16.2 在合同订立 10 日，卖方应提供下列技术文献(但不但限于此)5份，其中设计院2份，业主3份。计算机CAD出图应提供正式电子版文档。
l 平断面布置图：涉及外形尺寸、设备布置及荷重
l 基本图：涉及屏柜尺寸及底部开孔尺寸
l 电气原理图：涉及原理框图、系统接线图、内部接线图、端子排图
l UPS装置运营维护阐明书
16.3 设备供货时应提供下列资料：
l 设备开箱资料
l 安装、维护阐明书
l 部件清单资料
l 工厂实验报告
l 产品合格证
17. 实验
关于UPS系统下列检查和实验应有制造商在装运前完毕。
1) 外形尺寸
2) 顺序检查
3) 绝缘电阻
4) 绝缘强度
5) 温升
6) 整流器（充电机）输入KVA
7) 电压调节范畴
8) 输出特性
9) 效率
10) 切换时间
11) 初始充电实验
12) 组合性能
13) 制造厂商推荐其他检查和实验
实验项目应按下表进行，如果买、卖双方获得协商，对于实验规定可另作规定，实验项目也可以增减。
序号
实验项目
使用分类
型式
出厂
选取
1
普通实验
√
√

2
交流输入故障实验
√
√

3
交流输入实验
√
√

4
并联单元故障模仿实验
√
√

5
转换实验
√
√

6
轻载实验
√
√

7
负载实验
√

8
效率测定
√

9
温升测定
√

10
输出电压实验
√
√

11
交流不间断电源均流实验
√
√

12
保护性能实验
√
√

13
输出频率偏差测定

√
14
射频干扰和导电噪声实验

√
15
波形及谐波测量
√

√
16
噪声实验
√

17
绝缘实验
√
√

18
起动实验
√
√

19
接地故障实验
√
√

20
制造厂商推荐其他检查和实验

实验办法和规定应符合GB7260《不间断电源设备》规定。
18. 卖方工作范畴
卖方应提供满足本条件书规定所必要硬件、软件和各项服务，其中涉及(但不限于)下列内容：
18.1 UPS成套装置和配套设备(涉及柜间电缆)设计及供货，以及这些设备现场安装、指引调试、参加验收、投运及售后服务等。
18.2 UPS成套装置工厂实验及验收、设备包装、运送、现场安装调试和投运、现场实验及验收、对买方技术人员培训、保修期维护等。
18.3 提供必要备品备件及专用维护维修工具。
18.4 提供技术资料（包括使用手册、产品手册或编制使用经验手册等）
19. 买方工作范畴
19.1 买方应向卖方提供有特殊规定技术文献。
设备安装过程中，买方为卖方现场人员提供工作和生活以便。
设备制造过程中，买方可依照需要派员到卖方进行监造和检查。
19.2 供货范畴（请在标书中按表格方式进行填写，备注一项为阐明：如免费、成套等；产地一项应填写国家或地区以及公司名称）
19.2.1 一套单主机UPS成套装置，每套UPS装置涉及（共2套）：
序号
品名
单位
数量
产地
1
整流器
台

2
逆变器
台

3
隔离变
台

4
静态开关
只

5
手动检修旁路开关
只

6
逆止二极管
只

7
旁路调压稳压器
台

8
馈电柜
面

9
柜间所有连接电缆
套

10
监测仪表
套

11
变送器
台

12
控制开关
个

13
蓄电池（配套组屏）
组

14
其他配套有关部件
组

19.2.2 备品备件
卖方应向买方提供必要备品备件（相对容易损坏元器件），备品备件应是新品，与设备同型号、同工艺。卖方应填写备品备件清单表，如下表:
备品备件清单
序号
名 称
型号和规范
单位
数量
用 途
备 注

19.2.3 专用工具
卖方应向买方提供必要专用工具及仪器，并填写专用工具及仪器清单表，如下表:
专用工具及仪器清单
序号
名 称
型号和规范
单位
数量
用 途
备 注

20. 技术服务
20.1 技术培训：
卖方在设备出厂实验前及安装调试期间，应免费为顾客进行技术培训。培训应由有实际工作和调试经验技术人员担任，培训时间不少于3天，培训内容为UPS及蓄电池使用和维护，通过培训，使接受培训人员能基本理解合同设备基本构造、性能，并掌握设备操作、使用和维护办法。卖方对所供产品由专业技术人员进行指引安装，并积极配合工程以完毕任务为目。
20.1.1 培训内容：
¨ 产品基本构成与构造、选型与设计。
¨ 产品性能特点、使用和维护办法。
¨ 产品常用故障分析及解决办法。
¨ 产品技术交流与讨论。
20.1.2 培训目的：
培训目的是为业主培训合格设备运营维护人员，保证培训结束后受训人员能达到如下规定：
¨ 能对的使用和维护与合同设备有关所有工具和仪器。
¨ 能在合同设备投入运营后，判断、查找浮现故障并进行解决。
¨ 能完全理解合同设备构成某些，按对的规定操作设备和可靠、经济维护设备。
20.1.3 培训时间：
¨ 工厂培训在设备出厂迈进行（详细时间双方协商）。
¨ 现场培训在设备运抵现场后安装到调试结束迈进行（详细时间双方协商）。
¨ 后期培训在设备投入运营后进行（详细时间双方协商）。
20.1.4 培训地点：
¨ 工厂培训地点：待定
¨ 现场培训地点：山东华鲁恒升化工股份有限公司大氮肥项目施工现场
¨ 后期培训地点：双方协商拟定
20.1.5 培训教材：
卖方依照合同设备及我司有关资料整顿出满足合同设备需要培训教材。
20.1.6 培训效果及评估办法：
¨ 为了使受训人员不断获得进步，所有受训人员都应接受测试和考试，通过考试拟定她们与否达到了培训目和规定，每位成功完毕培训受训者颁发培训合格证书，没有达到规定受训者可重新辅导直至达到规定。
20.2 技术文献及设计联系
1) 供货方在技术合同书订立后一周内向买方提供施工图（参照买方提供施工图）2份，一套交山东华鲁恒升化工股份有限公司，一套交中华人民共和国华陆工程公司。计算机出图（CAD14）并提供软盘（电子版）。
至少涉及如下有关内容：
² 与UPS装置进行通讯所有设备通讯规约
² UPS及配套馈电柜配备接线图
² UPS系统原理图
² 二次控制及信号接线图
² 详细端子排图
² 施工图设计需要其他有关全套技术图纸
2) 为加快图纸及关于技术问题确认，在设计方接到制造厂提供图纸资料后一周内，需举办设计联系会，议程、地点待定。
会后需订立必要技术合同，作为详细设计根据。
设计联系筹划、时间、地点和内容：
序号
次数
内容
时间
地点
参加人员及人数
1
1
初步技术商定
需方指定
需方指定
待定
2
2
技术方案商定
需方指定
需方指定
待定
3
2
设计图纸资料审定
需方指定
需方指定
待定
4
3
进行设计
供方指定
供方指定
待定
5
4
设计变更
供方指定
供方指定
待定
21. 产品包装及运送准备
运送前准备要考虑对UPS装置保护,以免使UPS装置在运送过程中受潮及受腐蚀、破损和变形，每个运送箱体上应标示所装物品订单号和运送编号。
a) 设备制造完毕并通过实验后应及时清扫包装，否则应得到切实保护，保证UPS装置不受污损。
b) 运送时应保护UPS装置所有组件、部件不损坏、避免受潮，包装或装箱后，应采用良好保护办法，以免散失或被盗，对测量仪表及保护继电器等易损件应作特殊保护防止机械损伤。
c) UPS装置构造应在通过正常铁路、公路及水路运送后，内部互相位置不变，紧固件不松动。UPS装置组件、部件构造应布置合理，应不妨碍运送及运送中紧固定位。
d) 在包装箱外标明需方设备订货号、发货号及运送编号。
e) 包装箱上应有明显包装储运图示标志，并按国标GB191执行。
f) 整体产品或分体运送部件应适合运送和装载规定。
g) 随产品提供技术资料应完整无缺，提供份额符合技术合同规定规定。
h) 货运清单应包括货品件数、内装物品名称等表述。
