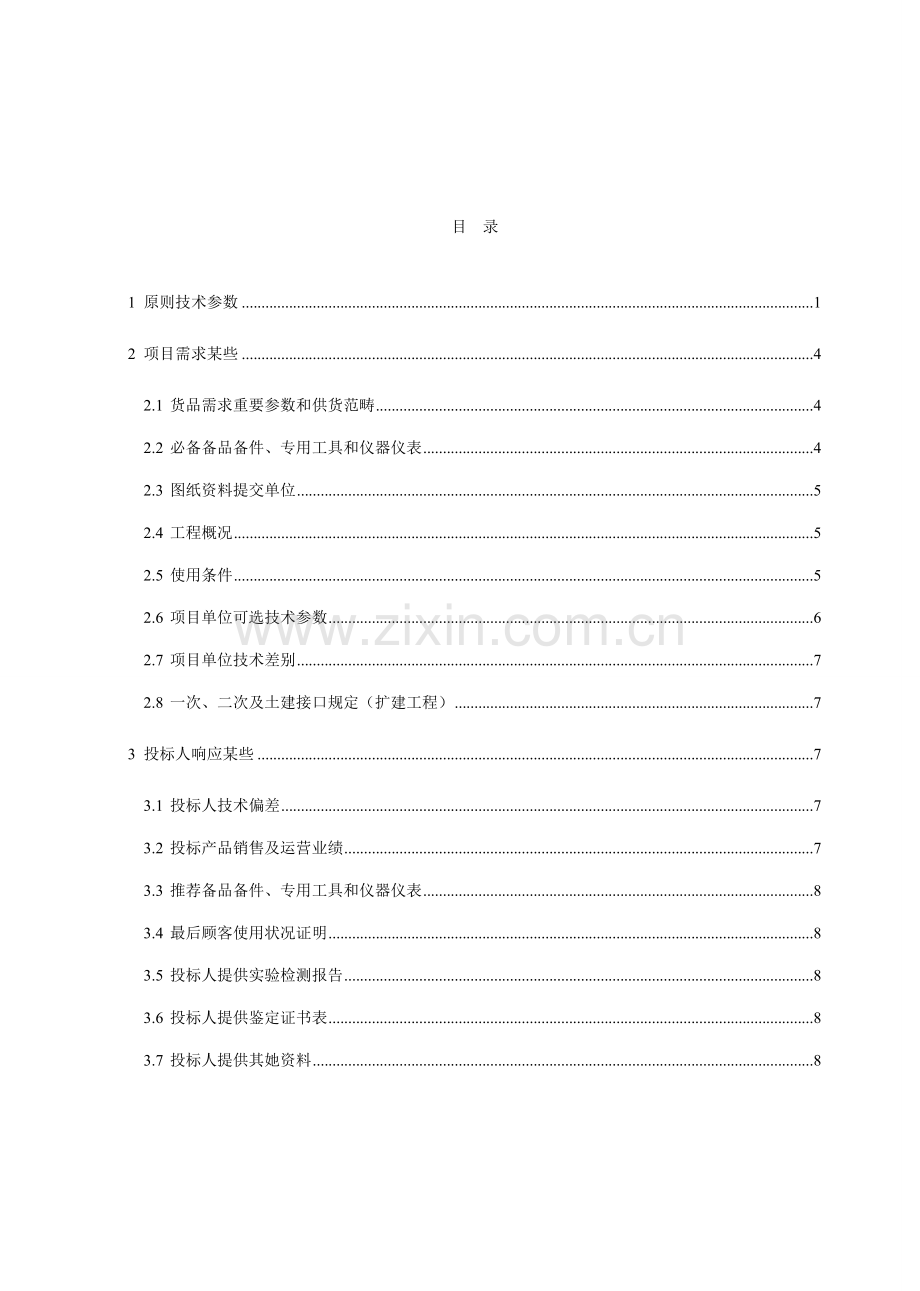

目 录
1 原则技术参数 1
2 项目需求某些 4
2.1 货品需求重要参数和供货范畴 4
2.2 必备备品备件、专用工具和仪器仪表 4
2.3 图纸资料提交单位 5
2.4 工程概况 5
2.5 使用条件 5
2.6 项目单位可选技术参数 6
2.7 项目单位技术差别 7
2.8 一次、二次及土建接口规定（扩建工程） 7
3 投标人响应某些 7
3.1 投标人技术偏差 7
3.2 投标产品销售及运营业绩 7
3.3 推荐备品备件、专用工具和仪器仪表 8
3.4 最后顾客使用状况证明 8
3.5 投标人提供实验检测报告 8
3.6 投标人提供鉴定证书表 8
3.7 投标人提供其她资料 8
1 原则技术参数
投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不容许改动原则参数值。“投标人保证值”应与型式实验报告相符。如有偏差，请填写技术偏差表。
表1 原则技术参数表
序号
项 目
单位
原则参数值
投标人保证值
一
电容器装置参数
1
装置型号
TBB10-4800/334-AKW
（投标人响应）
2
额定电压
kV
10
（投标人响应）
3
额定容量
kvar
4800
（投标人响应）
4
额定电抗率
%
5
（投标人响应）
5
额定相电容
mF
105.5
（投标人响应）
6
电容器组额定电压（相）
kV
11/√3
（投标人响应）
7
电容器组电容与额定电容偏差
%
0~+5
（投标人响应）
8
电容器组各相电容最大值与最小值之比
≤1.01
（投标人响应）
9
电容器组各串联段最大与最小电容之比
/
/
10
接线方式
单星形
（投标人响应）
11
每相电容器串并联数
1串4并
（投标人响应）
12
保护方式
开口三角电压保护
（投标人响应）
13
初始不平衡电流（或电压）二次计算值
/
（投标人提供）
14
继电保护整定值
/
（投标人提供）
15
在继电保护整定计算中，完好元件容许过电压倍数
1.3
（投标人响应）
16
装置接线图
/
（投标人提供）
17
电容器组围栏尺寸
（见项目单位可选技术参数表）
/
18
电容器组进线方向和进线位置
（见项目单位可选技术参数表）
/
19
装置耐受短路电流能力
kA
（见项目单位可选技术参数表）
/
二
单台电容器参数
1
型号
/
（投标人提供）
2
额定电压
kV
11/√3
（投标人响应）
3
额定容量
kvar
334
（投标人响应）
4
设计场强（K=1）
kV/mm
≤57
（投标人响应）
5
局部放电性能
pC
局部放电量≤50
（投标人响应）
UN
温度下限时局放熄灭电压不低于1.2
（投标人响应）
6
温度类别
℃
（见项目单位可选技术参数表）
/
7
套管构造
滚装一体化构造套管
（投标人响应）
8
引出端子及套管规定
N
≥500（水平拉力）
（投标人响应）
9
电容器耐受爆破能量
kW·s
≥15
（投标人响应）
10
短路放电实验
2.5UN直流电压作用下，10min内放电5次，电容量变化在± 2%如下
（投标人响应）
11
电容器内部元件串并数及附图
/
元件 串 并
（由投标人给出并附图）
12
单台电容器保护方式
内熔丝
（投标人响应）
13
内熔丝安装位置
元件之间或元件端部(采用有效隔离办法)
（投标人响应）
14
内熔丝实验
下限电压≤0.9UN
上限电压≥2.2UN
（投标人响应）
15
内熔丝构造电容器完好元件容许过电压倍数
≤ 1.3 倍元件额定电压
（投标人响应）
16
放电器件性能
min/V
10min/75V
（投标人响应）
17
电容器安装方式
（见项目单位可选技术参数表）
/
18
固体介质厚度及层数
/
（投标人提供）
19
浸渍剂
/
（投标人提供）
三
放电线圈参数
1
一次绕组额定电压
kV
11/√3
（投标人响应）
2
二次绕组额定电压
V
100
（投标人响应）
3
二次绕组额定容量
VA
50
（投标人响应）
4
精确级
0.5
（投标人响应）
5
a. 工频耐受电压（1min）/实验电压
kV/kV
42
（投标人响应）
b. 雷电冲击耐受电压/实验电压
kV/kV
75
（投标人响应）
c. 一次绕组感应耐受电压
2.15Un/60s
（投标人响应）
d. 二次绕组对地工频耐受电压
kV/1min
3
（投标人响应）
6
构造方式
（见项目单位可选技术参数表）
/
7
配套电容器容量（相）
kvar
≥1336
（投标人响应）
8
放电性能
断开电源后，电容器组上电压在5s内由UN降至50V如下
（投标人响应）
在最大容许容量电容器组1.9UN下放电不损坏
（投标人响应）
四
金属氧化物避雷器
1
额定电压
kV
17
（投标人响应）
2
持续运营电压
kV
13.6
（投标人响应）
3
标称放电电流
kA
5
（投标人响应）
4
标称放电电流下残压
kV
46
（投标人响应）
5
2ms方波通流容量
A
≥500
（投标人响应）
6
外绝缘海拔修正耐受实验电压（工频/雷电）
kV/kV
（见项目单位可选技术参数表）
/
五
母线支柱绝缘子
1
额定电压
kV
10
（投标人响应）
2
额定抗弯强度
N·m
/
（投标人提供）
3
爬电比距
mm/kV
（见项目单位可选技术参数表）
（投标人响应）
4
海拔修正耐受实验电压（工频/雷电）
kV/kV
（见项目单位可选技术参数表）
/
5
安装方式
正装
（投标人响应）
六
隔离开关和接地开关
1
额定电压
kV
12
（投标人响应）
2
装置耐受短路电流能力
kA（4s）
（见项目单位可选技术参数表）
/
3
装置耐受短路电流能力
kA
（见项目单位可选技术参数表）
/
4
额定电流（隔离开关）
A
≥400
（投标人响应）
5
型号
（见项目单位可选技术参数表）
/
6
海拔修正耐受实验电压（工频/雷电）
kV/kV
（见项目单位可选技术参数表）
/
七
串联电抗器
1
型号
/
（投标人提供）
2
额定电压
kV
10
（投标人响应）
3
额定端电压
kV
0.32
（投标人响应）
4
额定容量
kvar
66.8
（投标人响应）
5
额定电感
mH
4.8
（投标人响应）
6
额定电流
A
210
（投标人响应）
7
损耗
kW/kvar
空心≤0.03
（投标人响应）
铁芯≤0.015
（投标人响应）
8
温升
K
≤70
（投标人响应）
9
电抗率
%
5
（投标人响应）
10
绝缘水平（工频/雷电）
kV/kV
42/75
（投标人响应）
11
噪声
dB
≤50
（投标人响应）
12
电感值偏差
%
0~+5
（投标人响应）
13
海拔修正耐受实验电压（工频/雷电）
kV/kV
（见项目单位可选技术参数表）
/
14
三相间电感偏差
%
每相电抗与三相平均值偏差不不不大于±2%
（投标人响应）
15
安装布置方式
（见项目单位可选技术参数表）
/
2 项目需求某些
2.1 货品需求重要参数和供货范畴
2.1.1 货品需求重要参数和数量
表2 货品需求重要参数和数量一览表
并联电容器装置型号
TBB10-4800/334-AKW
装置额定容量（kvar）
4800
装置额定电压（kV）
10
数量（套）
1
2.1.2 货品供货范畴
表3 货品供货范畴一览表
重要设备名称
项目单位规定
投标人响应
型号
单位
单套数量
总数量
备注
型号
单位
单套数量
总数量
备注
并联电容器
BAM11/√3-334-1W或BFM11/√3-334-1W
台
15
15
串联电抗器
CKDK-10-16.7/0.32-5或CKSJ-10-50.1/0.32-5
台
3或1
6或2
串联电抗器
CKDK-10-50.1/0.32-5
或CKSJ-10-150.3/0.32-5
台
3或1
6或2
放电线圈
FDE11/√3-1.7-1W或FDGE11/√3-1.7-1W
台
3
6
避雷器
YHWR5-17/46或YWR5-17/46
台
3
6
不平衡保护用
电流互感器
○
台
○
其她附件
套
1
2
注 1 如不需供货设备在相应栏中划“○”。
2 其她附件涉及：支柱绝缘子、隔离开关和接地开关、框架、连接线等。
2.2 必备备品备件、专用工具和仪器仪表
表4 必备备品备件、专用工具和仪器仪表供货表
序号
名 称
单 位
项目单位规定
投标人响应
型号和规格
数量
型号和规格
数量
1
2
3
4
5
6
7
8
9
10
2.3 图纸资料提交单位
经确认图纸资料应由卖方提交表5所列单位，卖方提交须经确认图纸资料及其接受单位。
表5 卖方提交图纸资料及其接受单位一览表
提交图纸
资料名称
接受图纸单位名称、地址、邮编、电话
提交
份数
提交时间
承认图、最后图
阐明书
实验报告
（附电子文档及光盘）
黑龙江省瑞腾电力工程设计有限公司
3
1）技术合同订立后1周内，供货商应提供承认图纸。
2）工程师在收到承认图纸后2周内，应将经确认1份图纸寄送给供货商。
3）供货商收到经确认图纸2周内提出最后图
承认图、最后图
阐明书
实验报告
（附电子文档及光盘）
七台河电业局
2.4 工程概况
2.4.1 项目名称：中心河110kV变电站新建工程
2.4.2 项目单位：七台河电业局
2.4.3 工程规模：本期1台31.5MVA主变，远期2台
2.4.4 工程地址：黑龙江省七台河市中心河乡
2.4.5 交通、运送：汽运
2.5 使用条件
2.5.1 环境条件
表6 环境条件一览表
序号
名 称
单位
项目单位规定值
投标人保证值
1
环境温度
最高日温度
℃
40
最低日温度
-40
最大日温差
℃
25
2
海拔
m
1000
3
太阳辐射强度
W∕cm2
0.1
4
污秽级别
Ⅲ
5
覆冰厚度
mm
10
6
风速/风压
m/s / Pa
35
7
相对湿度
最大日相对湿度
%
95
最大月平均相对湿度
90
8
耐受地震能力（指水平加速度，安全系数不不大于1.67。水平加速度应计及设备支架动力放大系数1.2）
g
0.2
注：有较严酷使用条件时，如东北低温等。投标厂商应提供相应运营业绩表及其他有关材料。
2.5.2 系统条件
（1）系统标称电压： 10 kV。
（2）最高电压： 11.5 kV。
（3）额定频率： 50 Hz。
（4）中性点接地方式： 非有效接地 。
（5）安装点母线短路电流： 25 kA。
（6）安装环境： 户外 （户内/户外）。
2.6 项目单位可选技术参数
项目单位应依照实际工程状况认真填写相应技术参数响应表中可选取某些。
表7 项目单位可选技术参数表
序号
项 目
单 位
原则参数值
项目单位规定值
投标人保证值
一
电容器装置参数
17
电容器组围栏尺寸
/
宽≤4500mm，长≤4800mm
（投标人响应）
18
电容器组进线方向和进线位置
/
围栏 方向上(或下)进线
方向上进线
（投标人响应）
19
装置耐受短路电流能力
kA
/
25
（投标人响应）
二
单台电容器参数
6
温度类别
℃
/
- 40 /＋40
（项目单位提供）
（投标人响应）
17
电容器安装方式
/
立式或卧式
（项目单位提供）
（投标人响应）
三
放电线圈参数
6
构造方式
/
全密封或干式
（项目单位提供）
（投标人响应）
四
金属氧化物避雷器
6
外绝缘海拔修正耐受实验电压（工频/雷电）
kV/kV
/
（需要修正时由项目单位提供）
（投标人响应）
五
母线支柱绝缘子
3
爬电比距
mm/kV
/
2.0
（投标人响应）
4
海拔修正耐受实验电压（工频/雷电）
kV/kV
/
（需要修正时由项目单位提供）
（投标人响应）
六
隔离开关和接地开关
2
额定短时耐受电流及持续时间
kA（4s）
/
25
（投标人响应）
3
额定峰值耐受电流
kA
/
63
（投标人响应）
4
型号
/
GW4-12DW/630-4
（投标人响应）
5
海拔修正耐受实验电压（工频/雷电）
kV/kV
/
（需要修正时由项目单位提供）
（投标人响应）
七
串联电抗器
13
海拔修正耐受实验电压（工频/雷电）
kV/kV
/
（需要修正时由项目单位提供）
（投标人响应）
15
安装布置方式
/
（项目单位提供）
（投标人响应）
2.7 项目单位技术差别
项目单位原则上不能改动专用某些原则技术参数值，依照工程实际状况，有关技术参数如有差别，应逐项在“项目单位技术差别表”中列出。
表8 项目单位技术差别表
（本表是对技术规范补充和修改，如有冲突，应以本表为准）
序号
项 目
单 位
原则参数值
项目单位规定值
投标人保证值
1
每相电容串并联数
1串4并
1串1并、
1串3并
2
串联电抗器额定容量
kvar
66.8或200.4
16.7或50.1、
50.1或150.3
…
序号
项 目
变更条款页码、款号
原表达
变更后表达
1
2
…
2.8 一次、二次及土建接口规定（扩建工程）
3 投标人响应某些
3.1 投标人技术偏差
投标人提供产品技术规范应与本招标文献中规定规定一致。若有差别投标人应如实、认真地填写差别值；若无技术差别则视为完全满足本技术规范规定，且在技术差别表中填写“无差别”，不容许留空格。如投标人提供设备参数优于本招标书规定，请在备注中详细阐明，其参数以所提供有效实验报告为准。
表9 投标人技术偏差表
序号
项 目
相应条款编号
技术招标文献规定
差 异
备 注
1
2
3
3.2 投标产品销售及运营业绩
表10 投标产品销售及运营业绩表
序号
产品型号
运营单位
投运数量
投运时间
联系人及
电话
备注
3.3 推荐备品备件、专用工具和仪器仪表
表11 推荐备品备件、专用工具和仪器仪表供货表
序号
名 称
型号和规格
单位
数量
1
2
4
5
6
7
3.4 最后顾客使用状况证明
注 使用状况证明需有投运先后测试数据
3.5 投标人提供实验检测报告
表12 投标人提供实验检测报告表
序号
产品型号名称
实验报告类别和内容
根据原则
实验时间
实验单位
3.6 投标人提供鉴定证书表
表13 投标人提供鉴定证书表
序号
鉴定产品型号名称
组织鉴定单位
根据原则
鉴定期间
3.7 投标人提供其她资料
（1）耐久性实验报告（必要提供）；
（2）保护计算单（必要提供）；
（3）其她提高装置质量或运营可靠性研究报告、研究性实验等；
（4）新构造方式等；
（5）抗震计算或实验。
