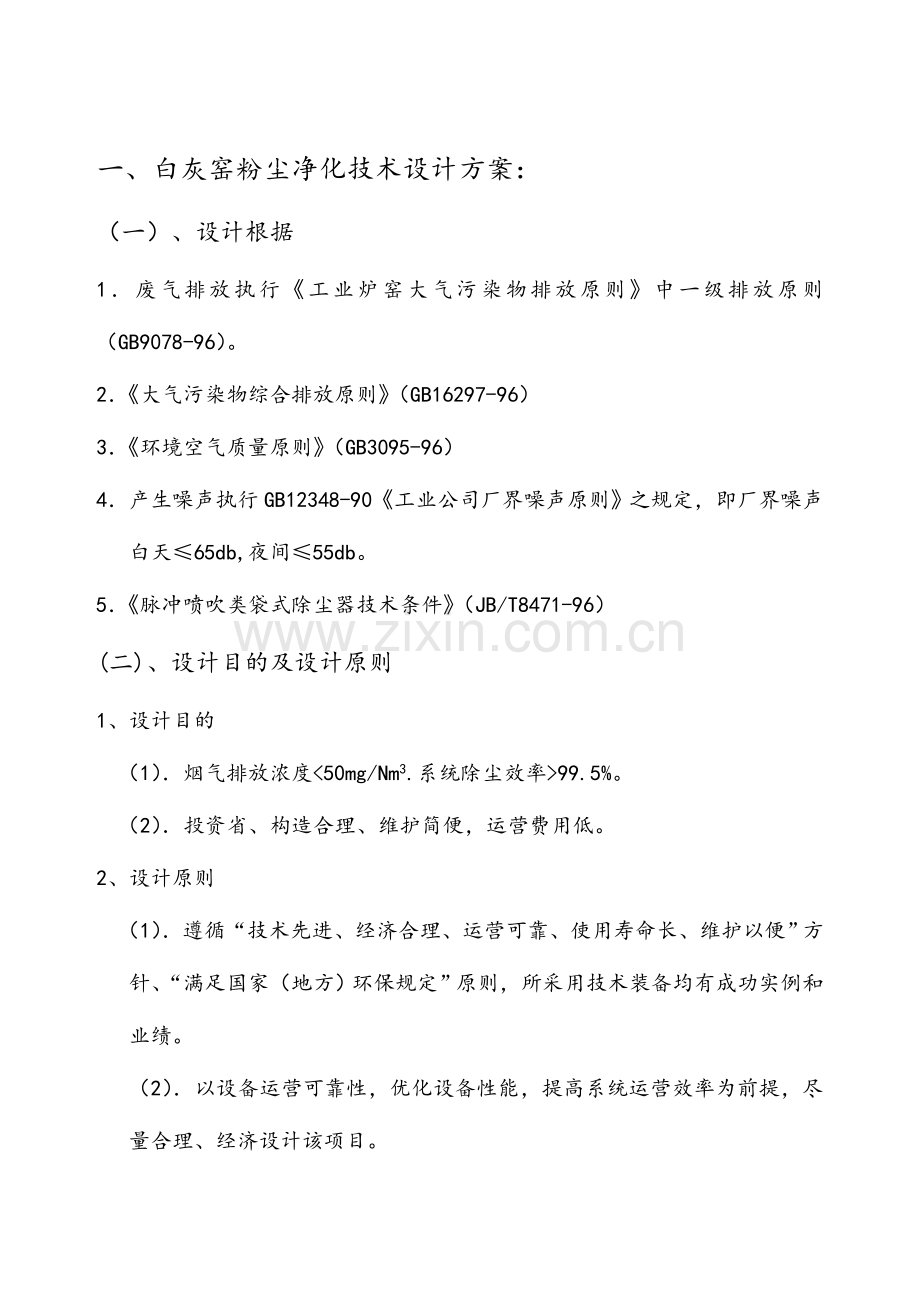

一、白灰窑粉尘净化技术设计方案：
（一）、设计根据
1．废气排放执行《工业炉窑大气污染物排放原则》中一级排放原则（GB9078-96）。
2．《大气污染物综合排放原则》（GB16297-96）
3．《环境空气质量原则》（GB3095-96）
4．产生噪声执行GB12348-90《工业公司厂界噪声原则》之规定，即厂界噪声白天≤65db,夜间≤55db。
5．《脉冲喷吹类袋式除尘器技术条件》（JB/T8471-96）
(二)、设计目的及设计原则
1、设计目的
（1）．烟气排放浓度<50mg/Nm3.系统除尘效率>99.5%。
（2）．投资省、构造合理、维护简便，运营费用低。
2、设计原则
（1）．遵循“技术先进、经济合理、运营可靠、使用寿命长、维护以便”方针、“满足国家（地方）环保规定”原则，所采用技术装备均有成功实例和业绩。
（2）．以设备运营可靠性，优化设备性能，提高系统运营效率为前提，尽量合理、经济设计该项目。
(三)、技术原则
除尘器制造、检查、测试符合下列原则及规范：
《袋式除尘器分类及规格性能表达办法》 GB6719—86
《除尘机组技术性能及测试办法》 GB11653—89
《布袋除尘器性能测试办法》 GB12138—89
《袋式除尘器用滤袋框架技术条件》 JB／T 5917—91
《袋式除尘器用滤料及滤袋技术条件》 GB12625—90
《普通用途离心通用机技术条件》 GB/T13275-91
《防爆通风机技术条件》 ZBJ72034-90
《通风机振动精度》 JB/TQ334-87
《通风机噪声限制》 JB/TQN341-84
《工业污染物排放原则》 GB4280-84
《优质碳素构造钢技术条件》 GB 699
《普通碳素构造钢和低合金构造钢薄钢板技术条件 GB 912
《优质构造钢冷拉钢材技术条件》 GB 3078
《普通碳素构造钢和低合金构造钢热轧厚钢板技术条件》GB 3274
《工业与民用通用设备电力装置设备规范》 GBJ55—83
《手工电弧焊焊接头基本型式与尺寸》 GB 985
《大气污染物综合排放原则》　　　　　 GB16297-96
《采暖通风与空气调节设计规范》　　　 GBJ19-87
《通风与空调工程施工及验收规范》　　 GBJ243-94
《脉冲喷吹类袋式除尘器》　　　　　　 JB/T8532-1997
《低压配电设计规范》　　　　　　　　 GB50054-95
《输气管道工程设计规范》　　　　　　 GB50251-94
《工业金属管道工程施工及验收规范》　 GB50235-97
《现场设备、工业管道焊接工程施工及验收规范》 GB50236-98
《袋式除尘器性能测试办法》　　　　　　　　　 GB12138

（四）、设计参数（由厂家提供或设计手册）
贵方厂家石灰立窑1台，整体普通状况下烟气排放工艺参数：
1、立窑外径：Φ7.8m。立窑内径：Φ5.4m。立窑高度：25m（不含烟囱）。
2、单窑日产：200吨
3、单台烟气量：45000Nm3/h
    4、烟气温度：300-400 ℃
5、烟气含尘浓度：3-5g/Nm3
6.比重2.6 g/Nm3
7.白灰窑烟尘分散度（%）
粒径
＞40um
40～20um
20～5um
≤5 um
分散度
11.1
64.8
22.7
0.9
三、除尘系统工艺流程图：

白灰窑
通风管道
冷风阀

布袋除尘器

烟囱

引风机

（一）、除尘系统设备型号
依照白灰窑烟气量为45000m3/h,除尘器系统配备如下：
1. LCMD-833型低压长袋脉冲除尘器一台
2.主风管直径取D=1400mm

四、石灰立窑共用除尘设备技术性能表：
规格型号
技术参数
LCMD-833型
解决风量（m3/h）
45000-50000
过滤面积（m2）
1097
净过滤面积（m2）
833
过滤风速（m/min）
0.9
滤袋规格（mm）
φ130×6000
滤袋材质
亚克力耐酸碱滤料
滤袋数量（条）
448
容许温度（℃）
≤150
除尘器室数（个）
4
脉冲阀规格
φ3″（沉没式）
脉冲阀数量（个）
32
压缩空气压力(Mpa)
0.3～0.6(脉冲喷吹)
压缩空气耗量(Nm3/min)
<3
设备阻力(Pa)
＜1700
设备承压(Pa)
-6000
出口排放浓度(mg/Nm3)
≤50
漏风率(%)
<3
螺旋输送机规格(mm)
Φ400×1mm
卸料器(台)
2
仓壁振动器型号
ZFB-5
仓壁振动器数量(台)
6
六、白灰窑除尘器专用配件价目表：

LCMD833分室喷吹脉冲离线布袋除尘器
序号
名称
规格型号
单位
数量
单价(元)
单价
（元）
备注
1
除尘器本体
LCMD833
T
20.8
7500
156000
我司
2
骨架
Φ125×3000
个
448
35
15680
注塑
3
布袋
Φ130×3000
个
448
320
143360
PPS
4
电磁脉冲阀
3″
个
32
500
16000
上海
5
气缸(带提高阀)
Φ100
个
64
580
37120
天津
6
三联体
1″
套
1
400
400
天津
7
油水分离器
2″
个
1
300
300
天津
8
程序控制柜PLC系列控制

台
1
7800
7800
厦门
9
星型卸料器
Φ300
台
2
4000
8000
我司
10
螺旋输送机
300×5300
台
1
15000
15000
我司
11
引风机
Y5-47.6C
18.5KW
台
1
6800
6800
唐山
12
爬梯平台、护栏

T
2.4
6500
15600
按实际吨数计算
13
电线电缆

4500

14
仓壁振动器

台
2
700
1400

15
空气压缩机
15m3/min
台
1
7500
7500

16
储气罐
0.3
台
2
2500
5000
我司
17
旁路自动切换阀
Φ500
个
2
5000
10000

450460

总共计：肆拾伍万肆佰陆拾元整 ￥：450460元

河北净达环保工程有限公司
-5-25

注：不包括土建、安装费，运费，不含税

七、除尘设备工作原理
（一）、概述
LCMD-833型分室管喷吹低压脉冲袋式除尘器，是我单位应用国外先进技术设计制造负压操作、低压脉冲、长袋大型除尘器，该型除尘器集大型反吹、高压气箱脉冲和低压管喷脉冲各类除尘器长处在一身，具备构造紧凑，双重除尘原理，清灰效果好，运营稳定可靠，滤袋寿命长等特点，被公以为高效大型除尘器，是冶金、电力、建材等行业最佳除尘设备。
（二）、重要构造及工作原理
1、重要构造
LCMD型分室停风管喷吹低压脉冲袋式除尘器重要由袋室（箱体）、灰斗、清洁气体室、滤袋及骨架、脉冲喷吹系统、进出风总管、进风支管、进风阀、卸灰阀、支架以及楼梯平台等构成。顶部脉冲阀设有防雨罩。
2、箱体
该大型长袋低压脉冲袋式除尘器一改常规现场板式拼装构造为单之箱体现场组合式，既大大减少了现场安装工作量，又可有效地保证设备整机质量。中箱体下部进风口处设有截挡装置，含尘气体在进风管内进入灰斗时，粉尘随其速度惯性冲撞挡板后，大某些即落入灰斗，别的少量细粉尘按截挡装置导流方向随气流进入滤袋室过滤.
3、灰斗
灰斗由上灰斗和下灰斗两体连接而成，其壁板均采用4mm厚钢板焊制，外表均焊有足够强度角钢为加强筋。灰斗下部还焊有大孔格栅网。检修换袋时可以从上方将滤袋直接放入灰斗，落在板栅网上，然后从灰斗从孔门处即可统一取出，既减轻工人劳动强度，又实现了清洁操作，深受检修人员欢迎。
4、滤袋
为了保证过滤性能保证排放标及粉尘特性，除尘器滤袋所采用PPS针刺过滤毡，其性能需达到如下指标：
重量：1000g/m2
厚度：2.0mm
透气度：0.88m3/m2/min
断裂强度：径向＞600 N/5×20cm
纬向＞1000 N/5×20cm
破裂强度：2.9MPa/min
持续使用温度：≤280℃
短时使用温度：300℃
耐酸性：良
耐碱性：良
耐磨性：良
水解稳定性：良
后解决方式：烧毛、压光、热定型
马鞍胶圈中弹簧涨圈材质为65Mn，厚度为0.4mm
滤袋口部缝有弹性涨圈，将其捏成月牙形放入花板孔内，密封、牢固、不脱落，安装检修换袋极为以便。该除尘器每台共有滤袋924条，每个滤袋室154条。滤袋间有十字形气流通道。便于含尘气体匀速上升，扩散，达到滤袋负荷均衡，以延长使用寿命。
5、滤袋骨架
滤袋支撑骨架采用冷拨钢丝点焊（电阻焊）而成，表面光滑无焊渣、焊痘、无毛刺，再经镀塑解决。
6、清洁气体箱
每个袋室（箱体）上方均相应连接有一种清洁气体箱，其内部装有11排喷吹管，顶面有6个检修用人孔门。喷吹管进气端用快装式连接管件固定在壁板上，终端用压板固定在支架上。这种构造型式以便喷气管安装调节，可保证其喷吹口与滤袋同心以达到完美喷吹效果。
7、人孔门、检查门
除尘器顶部和灰斗上人孔检查门均采用快开式构造，工人维修时无需携带工具，即可快快捷地打开和关闭，紧定用手柄为凸轮式构造，手动拧紧后扳下即可牢固压紧，提起后旋几圈即可打开，极为以便快捷。
8、电磁脉冲阀
电磁脉冲阀，选用是上海袋式除尘配件有限公司产品，其性能和寿命均达到国际上最先进。其型式为沉没式，重要技术参数：
膜片使用寿命：＞150万次
适应环境湿度：-35-90℃
喷吹气源压力：0.2-0.6Mpa
喷吹时间：0.2s
喷吹量：≥500L
工作电源：DC24V 20W
9、工作原理
含尘气体进入除尘器进风总管后折而通过进风支管、进风阀再进入中箱体下部，一方面遇到截挡装置，使大某些粗颗粒粉尘直接落入灰斗，起到予收尘并消除火花作用，气流进入滤袋室，在系统负压作用下，含尘气体穿过内部装有支撑骨架滤袋时，粉尘被截留在滤袋外表面，干净清洁气体穿过滤袋后进入净气箱并通过出风阀汇入排气总管，通过风机排入烟囱进入大气。滤袋上粉尘积聚到设备阻力上限时，清灰控制装置便发出指令，逐渐轮流打开第一室脉冲阀，向滤袋内喷入0.2~0.6MPa清洁干燥压缩空气，使滤袋急速鼓胀以抖落外表粉尘，落入灰斗。第一室清灰完毕。粉尘落入灰斗后，再顺序其他各室清灰均按第一室程序轮流进行。当除尘器灰斗内积灰达到料位上限时，即可启动卸灰阀和输送机构卸灰输灰以保证除尘设备正常稳定运营。
（三）、技术特点
A、清灰效果好，除尘效率高，可达99.9%以上。出口排放保证50mg/Nm3如下。
B、滤袋布置合理，滤袋间设有合理空气通道，滤袋过滤负荷均匀，滤袋寿命长，普通可达1-2年以上。
C、中箱体下部进风管前端设有截挡装置，既能截留大某些粗颗粒粉尘直接落入灰斗，又能改进气流分布，同步可有效地防止粉尘直接冲刷滤袋，以延长其寿命。
D、灰斗下口与卸灰阀间装有插板阀，以便检修。
E、滤袋构造为美国富乐技术，拆装极为以便卫生。
F、每个中箱体下进风管上均设有进风调节阀，当风量分派不均时，可用调节阀稍作调节，即可使各室风量均衡。同步在检修时与出风阀一起关闭，可实现真正完全离线检修。
。
八、付款方式：
预付30%作为定金，货到现场后付50％，安装调试完后付10%，留10%质保金，设备正常运营一年后付清。
：

九、售后服务：
1、保修期:
我公司所提供设备保修期为一年，在保修期内，供方技术人员定期寻访顾客，并在接到报修告知后24小时内出发前去使用现场进行设备维修工作。保修期内由于设备自身或零部件浮现质量问题，由供方免费负责解决，由于买方人为因素导致问题，供方将负责予以排除，材料和零部件费用由买方承担。
2、长期技术服务:
为了保证供方所提供设备始终处在良好工作状态，我公司在保修期后将为顾客提供长期技术服务。所有顾客及所使用设备名单都将编入我公司档案，进入我公司长期技术服务体系。供方技术人员将在接到顾客报修告知后24小时内出发前去设备使用现场，进行设备维修工作，供方还将定期回访顾客和定期巡检设备运营状况，听取顾客意见和规定。在设备运营期间，供方将积极协助顾客解决关于设备使用也许遇到所有技术问题，并及时向顾客提供关于设备使用最新技术信息，协助顾客进行技术改造。
3、人员培训:
我公司在设备制造、安装、调试、验收期间，将安排对客户技术人员进行技术培训。培训内容涉及关于设备操作、运转及维护知识，还涉及指引买方技术人员监督和检查设备制造、安装质量以及设备性能实验。培训地点依照培训内容决定在施工现场、设备制造厂、技术服务中心或此前设备使用单位。供方将提供培训所需要技术资料、图纸及其他工作必须品。供方技术人员所发生一切费用解决。

近年来除尘器某些业绩
序号
设 备 名 称
数量
用 户 名 称
备 注
27
LFEF玻纤布袋式除尘器
3
山东莱芜公路工程有限公司

28
LFEF玻纤布袋式除尘器
2
山东东营公路工程有限公司

29
LFEF玻纤布袋式除尘器
4
河北廊坊公路工程有限公司

30
PPC袋式除尘器
5
云南昆明钢铁有限公司

31
PPC袋式除尘器
1
秦皇岛利华玻璃有限公司

32
16500KVA电石炉
4
朔州神头电厂

33
16500KVA电石炉
2
朔州红金龙化工厂

34
16500KVA硅铁炉
1
山西朔能硅铁厂

35
12500KVA硅铁炉
3
大同3528工厂

36
6300KVA电石炉
2
大同塔山化工厂

37
8000KVA硅铁炉
3
山西阳高金光有限公司

38
8000KVA硅铁炉
1
青海民和福利、铁合金厂

39
0 KVA硅铁炉
1
青海山川锻造铁合金厂

40
12500 KVA电石炉
5
内蒙古准格尔宏达电石厂

41
12500 KVA电石炉
1
内蒙古准格尔迅达电石厂

42
12500 KVA电石炉
2
内蒙古准格尔荣禾硅铁有限公司

43
12500 KVA电石炉
2
内蒙古卓资山盛华化工有限公司

44
12500 KVA硅钙炉
1
内蒙古卓资山亚华化工有限公司

45
13000 KVA硅铁炉
4
内蒙古卓资山蒙华化工有限公司

46
13000 KVA硅铁炉
2
内蒙古集宁欧亚硅铁有限公司

近年来除尘器某些业绩
序号
设 备 名 称
数量
用 户 名 称
备 注
47
12500 KVA硅铁炉
2
呼和浩特托县硅铁有限公司
贺厂长
48
12500 KVA电石炉
1
内蒙古商都中建冶金化工
有限公司

49
12500 KVA硅锰炉
3
内蒙正蓝旗华银硅铁矿业
有限公司

50
12500 KVA电石炉
1
内蒙古商都硅鑫有限公司
李贵
51
烧结机除尘系统（ZC-Ⅲ）
1
山东煤矿莱芜机械厂
1150㎡
52
2＃烧结机除尘系统（ZC240/400）
2
邢台钢厂
760㎡
53
低压脉冲袋式除尘器（LCMD-1680）
1
山西光华玻璃有限公司
1680㎡
54
450m3高炉煤气袋式除尘器
1
林州凤宝钢铁有限公司

55
5＃炉出铁场除尘系统（反吹风袋式除尘器）
2
林州凤宝钢铁有限公司
4480㎡
56
5＃炉矿槽除尘系统（XLDM-3360）除尘器
1
林州凤宝钢铁有限公司
4600㎡
57
离线清灰脉冲袋式除尘器（XLDM-3360）
1
广东搓头水泥厂
3360㎡
58
3＃炉出铁场除尘系统（反吹风袋式除尘器KFC-5600）
1
唐山钢铁有限公司
5600㎡
59
混铁炉除尘系统（XLDM-7500）
1
宣钢
7500m2
60
35T锅炉除尘系统（XNT-35）
3
沧州化工集团自备电厂

61
辅原料除尘系统
1
南京钢铁集团有限公司
3180m2
62
LF炉除尘系统（XLDM-2×2300）
1
昆明钢铁集团三钢厂
4600m2
63
2×45T锅炉除尘系统（XLDM1020）
2
内蒙古赤峰富龙热力、热电、气三联项目
1020m2
64
2×75T锅炉除尘系统（XLDM2800）
2
内蒙古赤峰富龙热力、热电、气三联项目
2800m2
