六安花木城安全专项方案模板.doc

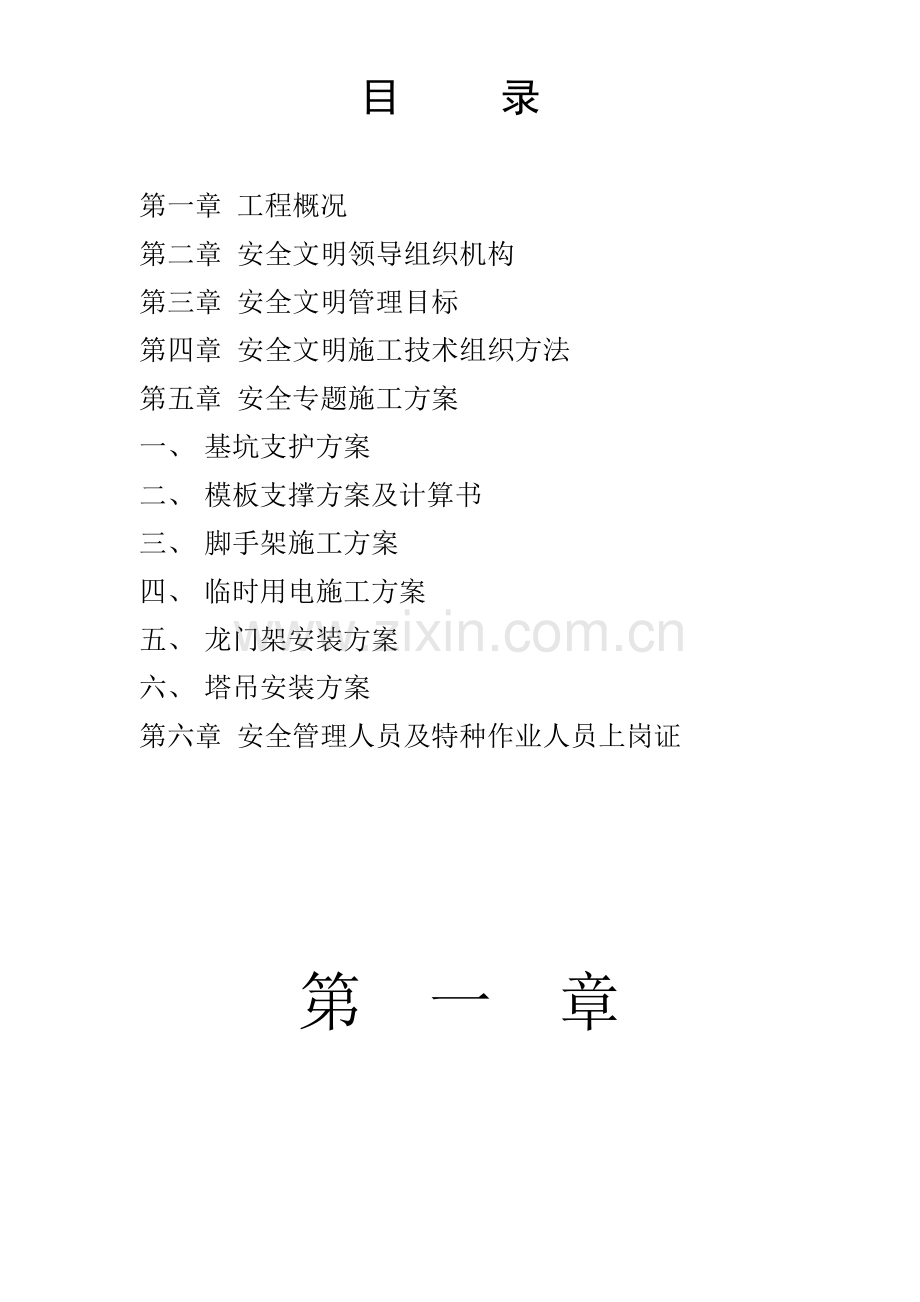

六安花木城3#地块二期安全专项方案 安徽五玲建筑工程有限责任企业二一七年十一月五日目 录第一章 工程概况第二章 安全文明领导组织机构第三章 安全文明管理目标第四章 安全文明施工技术组织方法第五章 安全专题施工方案一、 基坑支护方案二、 模板支撑方案及计算书三、 脚手架施工方案四、 临时用电施工方案五、 龙门架安装方案六、 塔吊安装方案第六章 安全管理人员及特种作业人员上岗证第 一 章工程概况工 程 概 况工程名称:六安花木城3#地块二期建设单位: 安徽六安花木城投资发展施工单位:安徽五玲建筑工程有限责任企业工程地址:安徽省六安市金安区花木城财富广场建筑面积:33000工程造价: 万元 结构类型: 框架结构开工日期: 年 月 日计划完工日期: 年 月 日项目经理:操龙春技术责任人:符青虎安全员:王星星、梅圣闩施工员:鲍海峰、徐玉龙瓦工班长:张启陆钢筋班长:王贤飞木工班长:王德明水工班长:鲍荣生电工班长:鲍荣生第 二 章安全文明领导组织机构项目部安全管理网络图项目经理安全员保卫消防员机械管理员水电技术员核实员材料员技术员工 长技术责任人工 人架 工水暖工机械工电 工砼 工木 工瓦 工组长：项目部文明施工综合管理网络图文明施工文明建设环境保护工地卫生场容场貌食堂宿舍施工不扰民工地宣传消防保卫安全标志机械设备材料堆放挡闭口路围封门道办 公 室饮 水 处医疗抢救沐 浴 室厕 所第 三 章安全文明管理目标安全文明管理目标1、本工程项目杜绝重大伤亡事故，负伤率控制在千分之二。2、项目经理、安全员、管理员和特殊工程持证上岗率为100%，三级教育率达98%。3、杜绝重大设备及火灾事故。第 四 章安全文明施工技术组织措施安全文明施工技术组织方法一、安全生产方法1、建立健全安全组织机构，加强领导安全值班检验制度，调配责任心强干部专职安全检验员，每项施工任务必需有安全交底。认真实施安全生产责任制和规章制度，对施工人员进行上岗前安全培训，每七天进行一次有针对性安全教育。加强安全防护，严禁违章作业，落实全员、全方面、全过程，全天候（即人人、四处、时进、事事）“四全”安全制度。2、各施工机械设漏电保护器，机械设备做到一机一闸，闸门箱有门锁，施工用电按“三相五线”制架设，每台机械负责有专员使用、维修、检验、保管，以防机械伤亡事故发生。电闸箱设防雨设备，非机电人员严禁动用机械设备，龙门架应设接地防雷设备，并定时检验施工机具。3、进入施工现场一切人员必需戴安全帽，并系帽带，高空作业人员应系好安全带，作业时严禁高处扔物，建筑物进口四面应设防护棚，上料平台架设应符合安全要求，安全网满张挂在外脚手架上，先检验合格后，才准使用，楼梯口均加临时栏杆防护，施工现场调协围墙严禁非施工人员随意进入施工现场，木工房及生活区设置消防水池和消防器材，预防事故发生。二、安全技术方法1、基础作业1）在开挖过程中，如遇地下管道、电缆并通知建设单位，应立即处理。2）应立即排除积水，发觉槽壁有裂纹，支档土板预防坍毁，并挂警示牌。3）基础作业编制土方施工方案和基础施工方案。2、高处作业：1）加强对高处作业人员行为安全教育，作业人员应身体健康，衣着灵便，穿软底防滑鞋，不得向下投抛物品，严禁在栏杆、平台、洞口边缘休息。2）不准攀登外脚手架及龙门架，严禁酒后作业。3）要正确系好安全带，果断服从地面指挥人员指挥。3、施工用电和防护：1）照明设备、照明几线路架设，拆除必需电工去做。2）要实施三相五线，做到一机一闸，必需装漏电保护器。3）配电箱要加锁并用防雨设备，总要做到三级配电二级保护。4）操作者必需戴绝缘手套，穿绝缘鞋，要持证上岗。4、起重吊装：1）操作室远离地面起重机正在正常指挥困难时，可设两个指挥员，或采取对讲机联络措施进行指挥。2）遇六级以上大风或大雾、大雨、大雪等恶劣天气时，立即停止施工作业。3）重物提升和降落速度要均匀，严禁或快或慢物别制动，应有回转动作平稳妥，当回转未停稳前不得反向动作。4）龙门架附墙水平斜拉杆应保持水平及进予埋附墙连接件，斜栏杆和墙夹角为4560。5）应加装高限位器，停车器和断绳保险装置，接料平台满铺牢靠，吊蓝上严禁站人，严禁货物超载。5、“四口”防护：1）预留洞口要设置牢靠盖板，围栏、安全网及其它预防脱落设备。2）对楼梯口、通道口及接料平台应设置栏杆和竹笆防护，做到严实牢靠，临边洞口大于25cm用竹笆和毛竹防护。三、文明施工组织方法：为深入加强施工现场安全文明施工管理，深入落实庐江县建管局64文具体要求，结合企业相关加强施工现场安全生产、文明施工实施细则通知，针对本项目部特点，特确定本方法：（一）现场门楼及围墙 本现场在靠近路边设置值班室、围墙采取砖砌围墙。（二）值班室及办公室、会议室：室内放置登记用桌椅、来访登记簿和配制大于10顶安全帽，人员进场必需佩戴安全帽。办公室为靠围墙砖砌瓦房做办公室，办公室面积约20平方米；室内悬挂质量标牌，并有项目部安全文明组织机构，办公室桌椅必需统一配制，统一色调。同时办公用器具，统一色调。同时办公用器具、文件（柜）等应摆放整齐，兼作会议室用，还用在办公桌、办公室醒目位置必需贴有“办公区卫生责任人* * *”字样。因为现场条件限制本办公室也兼作会议室。（三）食堂、职员宿舍、厕所食堂采取现做一间瓦房，在施工现场东侧；厕所在施工现场南边现盖两间瓦房。（四）材料堆放现场建筑材料、构件、料具、建筑垃圾等，均按现场平面部署图堆放整齐，并悬挂由企业统一制作标识牌和责任区责任人标牌，对没有做到个人和班组应经要求给罚款并在黑板上公告。（五）现场防火在安全管理资料里编制经过企业审核消防保卫方法，施工现场在大门口或值班室门口应设一消防池，内存黄沙、挂34只灭火器及消防桶等设备露天存放还必需设雨棚，同时在现场防火关键部位，均要部署一定数量灭火器材，且要醒目标牌。现场动火必需有动火人申请，经项目经理审批后方可动火。（六）小区服务施工现场靠近围墙外侧标出“庐江晨光建筑安装在此施工，给您生活带来不便，请您给谅解”等口号，如因施工工艺需要必需夜间施工时，应提前一天去环境保护部门申请登记，并做好周围居民抚慰工作，做到施工不扰民目标。建安企业职员伤亡事故综合报表单位：安徽华震建筑工程 部分 事故类型事故类别总计全民集体其它备注死重轻死重轻死重轻死重轻物体打击机械伤害触电火灾高处坠落爆炸车辆伤害坍塌中毒窒息其它累计时间地 点姓 名性别年纪工种等级伤害程度类别经济损失事故经过123注：1、本月事故造成经济损失估量 元。2、凡全民、集体以外企业均填入其它栏。3、属哪种事故类型只需在此栏下填上受伤类型人数。填报人 填报日期 第 五 章安全专项施工方案一、基坑支护方案本工程因为独立基础和基础梁土方开挖深度离自然地面约22.5米，所以按常规放坡开挖方法进行施工。、按图纸设计要求钉好龙门桩，扎好龙门杆（基础水平）定轴放线，工作面按：1系数定好开挖线。采取机械开挖，开挖至设计底标高50cm处采取人工开挖。如有地下水应在基础线以外挖集水井排水，预防塌方。2、基坑支护。对于上面松散杂填土应采取基坑支护方法，具体做法是采取5cm木板沿坑槽壁隔50cm一道，对于坑槽壁微弱处应密布然后用10cm5cm方木做顶撑加压顶紧。并随时观察加固。3、临边防护：挖出土严禁堆在坑槽边，离坑槽边大于1m，周围用围护栏杆连续设置。并悬挂警示牌，并依据施工需要坑槽上口搭设跳板设置专用通道。二、框架模板安装拆除方案和计算书为了确保工程结构和构件各部分形状、尺寸和相互位置正确，需要模板及其支撑系统含有足够承载力，刚度和稳定性，能可靠地承受新浇砼自重和侧压力和在施工过程中所产生荷载，所以需要对模板进行设计计算。一、工程概况本工程庐江县第六中学新建初中部教学楼最高四层，框架结构，最大层高为3.9m，最大板厚为13cm，最大梁高为0.6m，最长净跨为4.5m，宽为0.35m，采取自拌砼浇筑，坍落度控制在80mm180mm之间，木模板、木支撑支设。二、施工准备1、材料：50mm厚松木板刨光，50100松方，18厚多层板，小头直径大于80mm松木支撑，铁钉及483.5钢管，扣配件等材料。2、作业条件，柱钢筋绑扎完成，验收合格并做好隐蔽验收统计。三、操作工艺1、框架柱为矩形载面，模板采取18mm厚多层板50100松背方，扣件式钢管柱箍，50100松方支撑加固校正，柱箍间距为250mm。2、框架梁模板采取50mm厚松木刨光作梁底板，杉木支撑，50100松木模担，间距800mm；侧模为18mm厚多层板，50100立档，间距为300，50100背方，纵横交错。木斜撑。支撑加一道扫地拉杆和两道中间水平拉杆。每道梁下，加连续剪力撑，和地面成4560角。3、现浇板采取50 100松方作为主次龙骨支设，上铺18mm厚多层板，主龙骨间距80cm，次龙骨间距50cm，支撑间距80cm，下垫木板和大头楔，并设纵横方向两道水平拉杆。加一道扫地杆。每间现浇面下中部做“十”字型剪刀撑各一道。四、设计计算书 矩形梁模板和顶撑计算梁长9米，截面尺寸为600350，离地面高3.3，梁底模板支撑间距为600，侧模板立档间距为600。木材用红松：fe10Nmm2 1.44N/mm2 f m =13N/mm2 1.底板计算 (1)底板计算 抗弯强度验算 计算底模承受荷载:梁底模设计要考虑四部分荷载,模板自重,新浇砼重量,钢筋重量及振捣砼产生荷载,均乘以分项系数1.2,设底模厚度为4mm。 底模板自重 1.250.040.35=0.084KN/M 砼荷重 1.2240.350.6=6.05KN/M 钢筋荷重 1.21.50.350.6=0.378KN/M 振捣砼荷载 1.22.00.35=0.84KN/M 依据砼结构工程施工及验收规范要求，设计荷载值要乘以0.90折减系数,所以q=0.97.352=6.62kn/m (2)验算底模抗弯承载力 底模下面顶撑间距为0.6米,底模计算简图是一个等跨多跨连续梁,因为模板长度有限,通常可按四等跨连续梁计算,查静力计算表得:L=0.6m L=0.6m L=0.6m L=0.6m max0.12Lql2= 0.126.620.62=0.286knm 按下列公式验算max /W nkf m max/n=0.286106/250/（6402）=4.32N/MM20.36N/mm2 满足要求 (4)挠度验算 验算挠度时,采取荷载标准值,且不考虑振捣砼荷载 q=0.05+3.3+0.17=3.52KN/M WA=0.967ql4/100EI=0.9673.526004/1009103（12）250403=0.37MM 许可挠度为h/400=600/400=1.5mm0.37mm 满足要求 、侧模板计算 （）侧压力计算，梁侧模强度计算，要考虑振捣砼时产生荷载及新浇砼对模板侧面压力，并乘以分项系数。 采取内部振捣器时，新浇筑一般砼作用于模板最大侧压力： 0.2224200/20+1511（2）0.5=42.66KN/M2 F=24H=240.55=13.2KN/M2选择二者之中较小者取F=13.2KN/M2 振捣砼时产生侧压力为4KN/M2 总侧压力q1=1.2(13.2+4)=20.64KN/M2 化为线荷载q=0.60.9q=11.15KN/M (2 )验算抗弯强度 按四跨连续梁查表得: max=0.12ql 2=0.128.360.62=knm=-0.486 钢模板静截面抵御矩为5.94CM3 所以max/h=253103/5.94103=81.82mm2 A3钢抗弯强度设计值为200N/MM281.82N/MM 2 满足要求 (3)抗剪强度验算 Vmax=0.62ql=0.6211.150.6=4.15kn max=3V/2A=3103/21040=5.99n/mm2 A3钢抗剪强度设计值为125N/MM25.99N/MM2 满足要求 (4)挠度验算 q=0.6(13.2+4)=10.32kn/m Wa=0.967ql4/100EI=0.96710.326004/1002.0610526.97 104=0.24MM W=450/400=1.13MM0.24MM 3.顶撑计算 钢楞选择直径483.5mm钢管,间距0.6m,在3.6M高度中间纵横各设两道水平支撑. L0=3.6/3=1.2m i= （I/A）0.5= （12.19104/4.89102）0.5=15.79MM =L0/i=1600/15.79=101.33 (1)强度验算 已知N=4.38/20.6=1.315KNN/AN=1315/4.89102=2.68N/MM2215N/MM2 满足要求 (2)稳定验算 因为=101.33 查表得稳定系数 =0.628 N/A0=1315/0.6284.89102=4.28N/MM2215N/MM2符合要求4、插销抗剪强度验算 N/2A0=7.730.75/2(3.14122/4=7.730.75/(2113)=25.6N/mm2fv=125N/mm2 (4)按最不利原因求受压稳定性计算许可荷载 N/xA+BMX/rxWix(1-0.8N/NEx)f N/(0.487452)+(124N)/1.153862.881-0.8(N/3862.88)f=215N/mm2 求得许可荷载为N=13.2KN A 套管钢管截面面积(mm2)查表A=452(mm2) Ah 插管钢管截面面积(mm2)查表Ak=357(mm2) x 轴心受压构件稳定系数长细比=UL/i2(L为钢支柱长度i2为套管回转半径mm)换算系数U=（1+h/2）0.5 h=I2(套管贯性矩)/I1(插管贯性矩) 等效弯矩系数 =1.0 Mx 偏心弯矩值 Mx=N.e e=d1/2=48/2=24mm Wix 钢支柱截面抵御矩(mm3) E 钢柱弹性模量(N/mm2) E=2.06105N/mm2 d1 套管直径d1=48mm d2 插管直径d2=43mm 其它梁、柱模板和支撑计算和上述方法相同，在此不作具体计算。 fc木材顺纹抗拉强度设计值 fv木材顺纹抗剪强度设计值 fm木材抗弯强度设计值 Mmax最大弯矩 W净截面抵御矩 Vmax最大剪力 max最大剪应力受弯构件挠度 i回转半径 长细比 An净截面面积 轴心受压构件稳定系数三、脚手架施工方案钢管落地式脚手架。1 编制依据1.1 关键规程、规范1.2建筑施工扣件式钢管脚手架安全技术规范（JGJ 130-，）1.3 建筑施工高处作业安全技术规范（JGJ 80-91）1.4建筑施工安全检验标准（JGJ 59-99）1.5钢结构设计规范（GB50017）1.6 施工图纸2安全防护领导小组安全生产、文明施工是企业生存和发展前提条件，是达成 “杜绝死亡、重伤及消防、机械事故” 安全生产目标肯定保障。为此项目经理部成立以现场经理为组长安全防护领导小组。组长：吴成涌；副组长：丁枝国；组员：吴华清、吴华金、梁庚河、杨宪华。3 结构要求及技术方法3.1 扣件式钢管脚手架结构要求及技术方法3.1.1 立杆立杆接头除顶层顶步外，其它各层各步接头必需采取对接扣件连接，立杆和大横杆采取直角扣件连接。接头交错部署，两个相邻立柱接头避免出现在同时同跨内，而且在高度方向最少错开50cm；各接头中心距主节点距离小于步距1/3。立杆在顶部搭接时，搭接长度大于1m，必需等间距3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端距离大于100mm。3.1.2 大横杆大横杆置于小横杆之下，立柱内侧，用直角扣件和立杆扣紧，采取最少6m且同一步大横杆四面要交圈。大横杆采取对接扣件连接，其接头交错部署，不在同时同跨内；相邻接头水平距离大于50cm，各接头距立柱距离小于纵距1/3（本工程小于50cm），大横杆在同一步架内纵向水平高差不超出全长1/300（本工程不超出50cm），局部高差不超出5cm。3.1.3 小横杆每一立杆和大横杆相交处（主节点）全部必需设置一根小横杆，并采取直角扣件扣紧在大横杆上，该杆轴线偏离主节点小于15cm。小横杆间距和立杆纵距相同，且依据作业层脚手板搭设需要，在两立柱之间等距离设置1根小横杆，最大间距不超出75cm。小横杆伸出外排大横杆边缘距离大于10cm，伸出里排大横杆距离结构外边缘15cm。上下层小横杆在立杆处错开部署，同层相邻小横杆在立杆处相向部署。3.1.4 纵、横向扫地杆纵向扫地杆采取直角扣件固定在距离底座上皮20cm立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方立柱上。对于立杆存在较大高低差时，扫地杆错开，高处纵向扫地杆向底处延长两跨和立柱固定。3.1.5 剪刀撑本工程双排落地脚手架采取剪刀撑和横向斜撑相结合方法，随立柱、纵横向水平杆同时搭设，用通长剪刀撑沿架高连续部署，全部采取单杆通长剪刀撑。剪刀撑每6步4跨设置一道，斜杆和地面夹角在4560之间（本工程全部在50左右）。斜杆相交点处于同一条直线上，并沿架高连续部署，剪刀撑一根斜杆扣在立杆上，另一根扣在小横杆伸出端头上，两端分别用旋转扣件固定，在其中间增加24个扣节点。全部固定点距主节点距离小于15cm。为确保剪刀撑顺直，同时充足考虑剪刀撑安全作用，剪刀撑采取对接扣件连接（确保钢管和对接扣件质量和必需日常检验）。本工程除在每一拐角处设置横向斜撑外，中间每隔6跨设置一道。横向斜撑在同一节间，由底至顶层呈之字形连续部署，斜杆采取通长杆件，使用旋转扣件固定在和之相交立杆或横向水平杆伸出端上。3.1.6 脚手板作业层脚手板采取竹笆，两端设直径为4mm镀锌钢丝箍两道。在作业层下部加设一道水平兜网，随作业层上升，同时作业层不超出两层。首层满铺一层脚手板，以上每隔6层也需要满铺一层脚手板，并设置安全网及防护栏杆。脚手板设置在三根横向水平杆上，并在两端8cm处用直径14 号镀锌钢丝箍绕23 圈固定。脚手板应平铺、满铺、铺稳，接缝处设两根小横杆，各杆距离接缝距离均小于15cm。靠墙一侧脚手板距离结构墙距离小于15cm。拐角处两个方向脚手板重合放置，避免出现探头及空挡现象。3.1.7 连墙件连墙件采取刚性连接，垂直间距为3. 0m，水平间距为3.0m（连墙杆水平部署详见脚手架平面部署图）。连墙件用483.5钢管，其和脚手架连接采取直角扣件，第一道连墙件从约3m标高开始设置，连墙件尽可能靠近主节点，偏离主节点小于300mm。连墙件中连墙杆尽可能呈水平设置，当不能水平设置时，和脚手架连接一端应下斜连接，不得采取上斜连接；当脚手架临时不能设置连墙件时可搭设抛撑，抛撑采取通长杆和脚手架可靠连接，和地面成4560夹角。3.1.8 安全防（围）护要求脚手架必需按以下要求设置安全防护方法，以确保架上作业和作业影响区域内安全：（1）作业层距地（楼）面高度2.5m时，在其外侧边缘必需设置挡护高度1.1m栏杆和挡脚板，且栏杆间净空高度应0.5m。（2）临街脚手架，架高25m外脚手架和在脚手架高空落物影响范围内同时进行其它施工作业或有行人经过脚手架，应视需要采取外立面全封闭，半封闭和搭设通道防护棚等适合防护方法。（3）架高925m外脚手架，除实施（1）要求外，可视需要加设安全立网维护。（4）挑脚手架、吊篮和悬挂脚手架外侧面应按防护需要采取立网围护或实施（2）要求。（5）遇有下列情况时，应按以下要求加设安全网：1）架高9m、未作外侧面封闭、半封闭或立网封护脚手架，应按以下要求设置首层安全（平）网和层间（平）网：首层网应距地面4m设置，悬出宽度应3.0m。层间网自首层网每隔3层设一道，悬出高度应3.0m。2）外墙施工作业采取栏杆或立网围护吊篮、架设高度6.0m挑脚手架、挂脚手架和附墙升降脚手架时，应于其下46m起设置两道相隔3.0m随层安全网，其距外墙面支架宽度应3.0m。（6）上下脚手架梯道、坡道、栈桥、斜梯、爬梯等均应设置扶手、栏杆或其它安全防（围）护方法并清除通道中障碍，确保人员上下安全。采取定型脚手架产品时，其安全防护配件配置和设置应符合以上要求；当无对应安全防护配件时，应按上述要求增配和设置。脚手架满挂全封闭密目安全网，密目网采取1.8m6.0m规格，用网绳绑扎在大横杆外立杆内侧。作业层安全网应高于平台1.2m，并在作业层下部挂一道水平兜网，在架内高度3.0m 左右设首层平网，往上每隔6步设隔层平网，施工层随层设网。作业层脚手架立杆于0.6m和1.2m处设两道防护栏杆，底部侧面设18cm高挡脚板。5 安全防护方法5.1 安全通道防护方法由地面进入架体或建筑物入口处设安全通道，搭设钢管支撑，长度不少于3.0m，高度接至二层楼板或梁底，其上设二层防护棚，虚空间隔500，每层上铺3050厚木板三、注意事项1、底层立杆应长短错开，以防接头在同一步架，立杆垂直度偏差不得大于1/20，相邻两立杆应错开50公分。2、大横杆在每一面脚手架范围内纵向水平高差不超出全长1/500，局部高差不超出5cm。同一步内外两大横杆接头，应相互错开。在垂直方向相邻两根大横杆也应错开，其水平距离不能小于50公分。3、脚手架各杆件相交伸出端头，均应大于10公分，以防受力后杆件脱落。4、铁丝绑扎时必需扎紧，铁丝无断损。5、其它非标准架子，必需经技术部门设计和技术责任人审批后施工。6、脚手架上均布荷载每平方米不得超出270千克，堆放标准砖只许可侧摆二层；集中荷载不得超出150千克，用于装修脚手架不得超出200千克。7、脚手架连墙点，不得私自拆除、砍断，确因施工工序需要拆动时，必需采取其它加强方法，确保脚手架稳定性。8、脚手架搭设后必需经施工员安全员进行验收合格后才使用，在使用过程中要常常进行检验，尤其大风暴过后，及解冻期间更应加强检验，对长久停用脚手架恢复使用前必需进行检验，判定合格后才能使用。9拆除脚手架安全要求（1）脚手架拆除时先在作业区设围栏、警告标志，并有专员监护严禁非作业人员入内；（2）拆除高处作业人员，必需戴安全帽、系安全带、扎裹腿、穿软底鞋。（3）拆除次序应遵照由上而下、先搭后拆、后搭先拆标准，即先拆栏杆、脚手架、剪刀撑、斜撑、后拆小横杆、大横杆、立杆等，按一步一清标准依次进行，要严禁上下同时进行拆除作业。（4）连墙点应拆除进度逐层拆除，拆抛撑前，应设置临时支撑，然后在拆抛撑。（5）拆除时如周围有外电线路，要采取隔离方法。严格架杆接触电线。（6）拆除时不应碰坏门窗、玻璃、水漏管、房檐瓦片、地下阴沟、墙面。（7）拆下材料，分类堆放，当日拆、当日清，拆下铁丝要集中回收处理。（8）在拆架过程中，不得中途换人和必需换人，应将拆除情况交代清楚后方可离开。（9）拆除严禁架料碰断缆风绳，同时拆至缆风处方可接除该处缆风，不准提前解除。四、临时用电施工方案一、编制依据1、JGJ46-88施工现场临时用电安全技术规范2、建筑施工现场用电设计实用手册3、建筑施工手册临时用电计算部分二、工程概况工地地势平坦，经勘探：该现场地下、地面均无高低压弱电线路，无易燃、有毒介质等管线及设施，施工用生产办公室等辅助性设施及建筑材料堆放，施工用电设备等位置，依据便于施工和满足施工需要标准，作了合理部署和定位。三、配电系统部署 、系统形式选择本工程采取250KVA高压线引入配电房。依据施工平面图中各用电设备位置、数量及现场情况，拟采取放射式和树干式或混合配电系统方法，由分配电箱到用电设备均采取放射式，以确保设备相互之间无干扰。施工现场累计分四路，第一路钢筋工棚橡皮铜芯电缆，由总箱设到钢筋工棚，二极配电；由二极配电箱分6路分别向钢筋工棚及焊工棚供电；第二路由总箱设到2-4#楼中间二极配电箱分五路分别向卷扬机、搅拌机站及楼上供电；第三路由总箱设到6-8#楼；第四路木工棚。橡皮铜芯电缆有总箱段设到木工棚二极配电，由二极配电分四路向电锯、木工刨电。 、线路敷设 配电干线除由总配电箱引出场区照明支路和移动配电箱外，均采取五芯橡皮绝缘线缆敷设。移动配电箱和各支线均选择380伏橡皮绝缘电缆线。 、电器装置选择 （）总配电箱及分配电箱均设总自动空气开关及分路自动空气开关或刀闸开关，用电设备处工作电流大于60A用自动空气开关。自动空气开关选择DZ10型，刀闸开关用HK型。 （）每台用电设备全部有各自专用开关箱，实施“一机一闸一漏一箱”制。 （）总配电箱装设一块0-450V电压表和一块0-600A电流表。 （）照明和动力适用一配电箱，但照明和动力分路设置，每一个配电箱照明部分安装一个两级漏电保护器和刀闸开关。 、配电系统保护装置 （）整个系统采取TN-S三相五线制保护接零系统。在总配电箱处及12#、10#分箱处做反复接地，接地电阻小于10欧姆。保护线专用一根黄、绿间色BVR2.5平方毫米多股铜软线，敷设方法为直埋。全部用电设备及配电箱均做保护接零。 （）采取保护接零同时还设置漏电保护器，实施总配电箱、分配电箱、开关箱三级配电两级保护。总箱选择DZ15LE400430漏电保护。开关箱内选择漏电保护器其额定漏电动作电流小于30MA。额定漏电动作时间小于0.1S。四、总用电负荷计算机械设备功率见表，照明用电考虑为10。不一样暂载率用电设备换算对焊机：Pe=seJC.COS =100* 0.2*0.7=31.3kw电焊机：pe=se JC.cos =22* 0.65*0.45=8kw电焊机及对焊机接线方法能够分配均匀， 则其三相不平衡因子可不计。S机1.1K1（P机/cosP）+K2S机1.10.6（120.9/0.7）+0.6201.4 224.8KVA照明用电量为施工用电设备用电量10。S总1.1S机1.1224.8247.3KVA即 247.3KVA250KVA经计算施工现场供电所需总容量小于甲方提供变压器容量250KVA符合要求。其它干线及支路负荷计算及配电箱设备选择略。 S机施工现场用电设备所需容量（KVA）P机施工现场用电动机额定功率之和（KW）CosP电动机平均功率因数（查表得cosp=0.7）K1电动机同时需要系数查表得K10.6K2电焊机同时需要系数查表得K20.6S机施工现场电焊机额定量之和（KVA）五、接线系统用电设备功率一览表序号 用电机械规格型号数量单位功率（KW） 累计功率（KW）1 塔吊 QTZ40 1 23 232 钢筋切断机 Q140-1 1 4 43 切割机 1 2.2 2.2 4 搅拌机 350L 2 5.5 11 5 电锯 1 4.4 4.4 6 电刨子 2 3 6 7 电焊机 1 22 22 8 振捣棒 4 1.1 4.4 9平板震动器 2 2.2 4.410 卷扬机 3 5.5 16.511 弯曲机 1 3.5 3.512 对焊机 1 100 100合 计： 201.4KVA六、电器材料质量要求：为了确保施工现场临时用电安全运行，要求所用各类电器材料性能稳定，质量可靠，必需是有生产许可证厂家产品，元器件全部应有合格证书。漏电保护器必需有国家定点检测部门认证厂家产品。总配电箱、分配电箱和开关必需是按部颁“规范”要求，厚度大于1.5mm钢板制作铁制箱体，杜绝使用木质电箱。（一）线路敷设要求：1、施工现场临时用电系中性点直线接380/200V低压供电系统，其保护方法采取TNS-接零保护系统。2、现场专用保护接零PE线，必需采取绿/黄双色双股绝缘导线，接入设备金属外壳，截面大于4，接头要紧密。（二）配电要求：现场用电必需实施三级（总配、分配、开关）配电、两级漏电保护（首级、未级）。七、接地要求：1、全现场反复接地大于三处；配电房设反复接零，还应在回路中端和未端作一组反复接地，其接地电阻小于10欧姆。2、现场全部使用照明灯具金属外壳或支架必需保护接零，地下室和移动式照明灯具必需采取低压（36V一下）电源供电。八、电气防护方法：1、总配电房房门应向外开，室内要通风良好，备有足够灭火药品器材。2、配电房内严禁堆放易燃，易爆物质如油脂、氧气乙炔气和棉絮刨屑等物。3、各类电箱和用电设备周围严禁堆放易燃，易爆物质，道路通畅，前后有维修工作面。4、用电设备和导线接头要紧密牢靠，确保有足够接触面，并做好绝缘防护，以免造成短路或接触不良而放弧发烧。5、生活用电应严加防范，室内照明灯具距地面不得小于2.4米，远离易燃物，宿舍灯具不得挂在床头帐边。6、宿舍内不得使用大功率电器，如电炉、电水壶、电饭锅等。五、自升式龙门架安装方案一、工程概况：依据工程具体情况，六安花木城3#地块二期架设自升式龙门架一台，架设高度11.00米。二、安装场地要求1、安装场地先要平整扎实，基础承载力务求均匀可靠，严禁在松土或沉陷不均匀基础上安装。土层严实后承载力大于80kpa。2、将底架安装在基础规格为45004500200立方米砼基础上。3、基础表面应平整，水平度偏差小于10。4、基础应有排水方法，距基础边缘5m范围内，开挖槽或有较大振动时，必需有确保架体稳定方法。（二）安装作业前检验内容1、金属结构应成套。2、提升机构应完整良好。3、电气设备应齐全可靠。4、基础位置和做法符合要
