Lifesize视频会议系统解决方案模板.doc

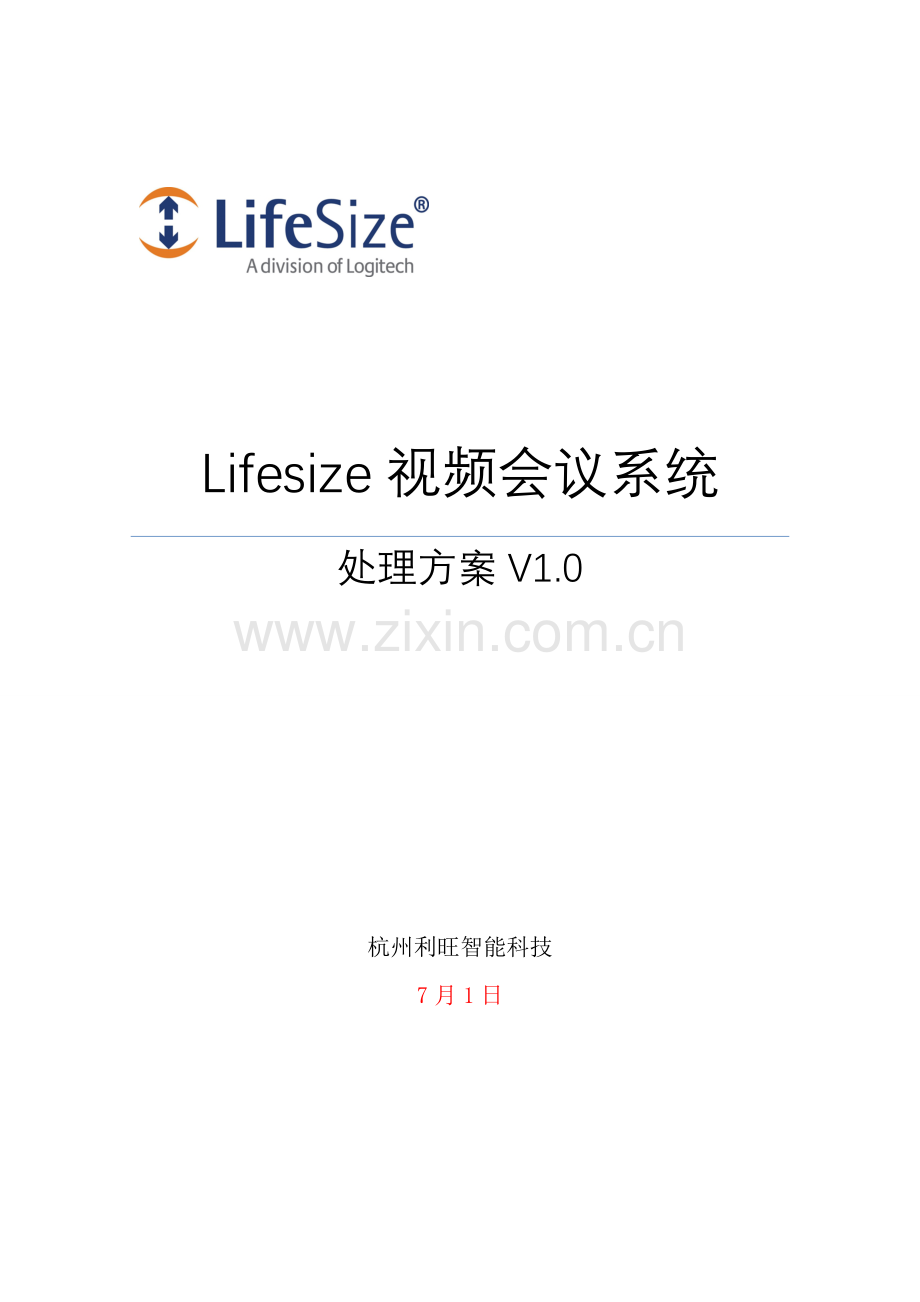

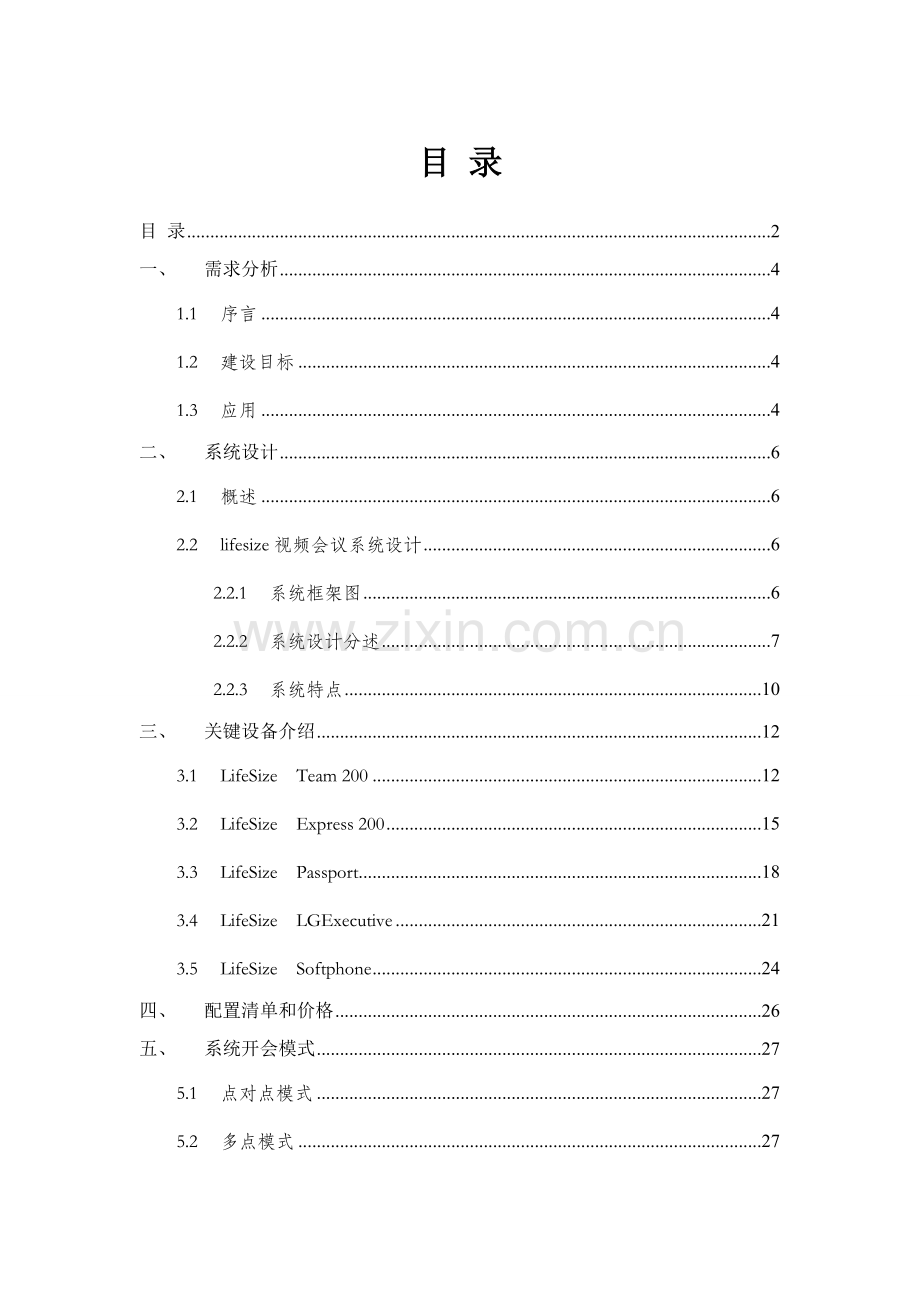

Lifesize视频会议系统处理方案V1.0杭州利旺智能科技7月1日目 录目 录2一、需求分析41.1序言41.2建设目标41.3应用4二、系统设计62.1概述62.2lifesize视频会议系统设计62.2.1系统框架图62.2.2系统设计分述72.2.3系统特点10三、关键设备介绍123.1LifeSize Team 200123.2LifeSize Express 200153.3LifeSize Passport183.4LifeSize LGExecutive213.5LifeSize Softphone24四、配置清单和价格26五、系统开会模式275.1点对点模式275.2多点模式275.3电话接入模式27六、总结28一、 需求分析1.1 序言世界经济整体速度加紧，单纯靠汽车、火车、飞机等交通工具已不能满足大家集会需要。尤其是从以来，视频会议应用展现迅猛发展势头，成为通信业和IT界一大热点，9.11事件、SARS疫情、北京奥运会顺利召开和全球经济增加放慢刺激了消费者对视频会议通信需求，引发了全球视频会议应用高潮，并对中国视频会议市场产生了重大影响。经过视频会议系统来实现人和人之间沟通已经成为企机关提升协作效率和降低成本必由之路。1.2 建设目标l 提升工作效率、信息立即传输；l 提升生产水平，实现更科学管理模式；l 降低相关管理成本和沟通成本；1.3 应用A、远程视频会议应用从会议室到各分会场视频会议应用；外出人员和总部各分会场视频会议应用；主会场和各分会场多方联动会议沟通；B、异地协同工作经过视频会议系统可将笔记本电脑显示器内容展现给对方。如：主会场和各分会场之间进行异地文件、图纸会审等（电子文档/表格/PPT/图纸等）。C、远程培训系统在应用上，应能够满足在主会场总部及外设分会场进行远程、异地培训功效。二、 系统设计122.1 概述 视频会议系统组成视频会议系统关键由视频会议服务器（MCU）、视频会议终端、录播服务器等设备组成，依据此次项目标整体计划要求，采取内置多点MCU形式进行视频会议。 视频会议辅助系统通常组成视频会议辅助系统关键是为了辅助视频会议建设而配置，关键包含网络系统、视频采集及显示、音频采集及扩声、辅材等设备组成。视频采集及显示系统通常包含会议摄像机、投影仪、投影幕、液晶电视等设备；音频采集及扩声系统关键包含有线麦克、无线麦克、会议调音台、均衡器、功放、音响等设备；辅材通常包含维持各会议设备正常工作时序电源和放置各设备机柜及线材接头等设备。2.2 lifesize视频会议系统设计122.12.22.2.1 系统框架图依据用户实际需求，结合我们多年项目实施经验，作出以下拓扑图：2.2.2 系统设计分述l为了满足本期视频会议建设需要，给用户提供最具性价比处理方案，结合系统使用特点，经项目组讨论为贵企业特制订本处理方案和系统实施提议：l会场关键视频设备配置以下：1、主会议室配置一台Team200，内置4点MCU。能够实现4方视频会议完美支持，主会议室算作一方，可另外接入3方分会议室，并另外可接一路电话。主会议室配置LifeSize Team 200，该视频会议终端能以真正高清视频质量 (720p30) 进行自然、逼真互动。而且有了高清显示器和摄像头支持，再加上内置多点控制单元 (MCU) 和双麦克风配置，为工作组提供了无和伦比易用性和灵活性。 秉持对开放式架构承诺，LifeSize 系统基于标准进行设计和制造，可和现有通信基础设施进行无缝互操作。而且，从视频通信体验角度而言，还可为用户提供无和伦比性价比，把投资回报变为一个成功商业提案。l2、分会议室可依据需求配置Express200/LG Executive / Passport /Softphone（依据需求任意匹配）。会议室配置LIFESIZE Express 200/Passport，该视频会议终端视频源从视频会议自带高清视频会议摄像机采集，音频源采取自带全向麦克，视频输出接入电视机进行显示；音频输出接入电视机进行扩声。l会议室配置LIFESIZE LGExecutive，该设备是高清视频通信处理方案和高清显示功效理想组合，全部功效集成在一个外形时尚封装中。此处理方案由 LG 和 LifeSize 联合开发，兼具高清品质性能、经济性和互操作性，此处理方案支持 720p30 高清视频通话，是 LifeSize 为用户提供高清品质自然延伸。这个集成系统将高清视频、摄像头和宽带音频全部集成在一台高清分辨率显示器中。用户能够享受身临其境高清体验，而无须担心单独摄像头、视频终端和显示器所需设置和空间。布署很简单，数分钟即可完成，而时尚 24 寸显示器很适合于办公桌或小型工作空间。会议室配置LIFESIZE Softphone，Softphone 是一个独立桌面用户端，许可用户在 1 Mbps 速率下加入高清解码视频呼叫。另外，Softphone还含有回声消除功效，可达成高清级音频效果，提供了丰富、逼真体验。Softphone 占用 CPU 资源少，为用户带来更多好处，而且用户端用户界面直观，方便用户操作，增强易用性。另外，Softphone还支持现成可用网络摄像头，从而能够快速、简便地进行布署。Softphone提议在固定点或在VPN网络中使用，也能够使用3G网络使用，若要移动中（如酒店网络）使用可能会碰到防火墙阻挡问题，造成看不到视频图像。l3、会议室依据需要选配视频输出设备，在会议室面积不超出60平方情况下，视频图像输出采取液晶电视及视频会议推车形式进行输出。会议室面积超出60平方情况下，能够采取投影机（需带HDMI）配合投影幕作为主输出，配置液晶电视及视频会议推车作为辅助输出。视频会议系统提议使用液晶电视机，理由以下：1) 液晶电视机含有视频会议输出所使用HDMI接口，系统连接方便；2) 液晶电视机含有扩声功效，能够很好处理投影机无扩声问题；3) 高清视频会议提议使用4000流明以上高清带HDMI接口投影机，该设备造价较液晶电视机高昂；4) 液晶电视机较同价位投影机显示效果好；5) 液晶电视机较投影机使用寿命长，免维护；6) 投影机和视频会议摄像机是一对矛盾，不能达成最好视频会议体验；会议室提议配置视频会议专用推车，理由以下：1) 为了提升视频会议终端利用率，降低建设成本，视频会议推车便于在多个会议室间移动；2) 大多会议室在建设视频会议系统前未考虑视频会议相关建设需求，采取视频会议推车方案后对会议室需求为一个电源接口和一个有线网络接口，绝大多数会议室全部能够满足；3) 视频会议编码器、摄像机、电视机等关键设备全部是固定在视频会议推车上，推车外只有电源线和网线，降低了系统故障率；l4、会议室依据需要选配音频输出设备，在会议室面积不超出60平方情况下，音频输出能够采取电视进行扩声和显示即可，无需再购置其它设备。在会议室面积超出60平方情况下，提议使用专业扩声设备（如无线话筒、调音台、均衡器、功放、音箱等）。l5、分会议室提议采取独享2M及以上带宽，主会议室带宽提议为全部分会议室之和，各会议室提议全部配置一个独立公网IP地址。2.2.3 系统特点本技术方案是在充足了解高清视频会议需求基础上，结合我们多年实施项目标经验，采取高清视频领域引领者Lifesize企业产品，精心设计一个完整技术方案。本技术方案提议会议电视系统是一个完全基于高清720P/30方案 ，稳定可靠、高性能、便于会议应用成熟系统。在本系统上，能够进行远程会议、远程培训、远程业务交流等多个基于视音频应用。1、本系统采取Lifesize企业一体化端到端高清视频处理方案，提供产品为中国外成功应用设备，确保系统成功运行。Lifesize企业在高清视频会议系统方面长远发展计划、领先技术、全线多方位产品、雄厚企业实力及完善服务机制将确保系统随技术进步不停发展，从而保护用户投资和利益。同时作为全球第一家推出高清视频会议产品厂家，定位为专业高清视频会议整体处理商，为用户提供领先高清设备同时，也为用户在整体方案设计计划方面提供全方面、完善全高清处理方案。2、Lifesize产品在全球高清市场拥有率最大。在中国，拥有第一个全高清视频会议网组建案例（国家边防总局），同时大量国家骨干网和省网成功案例。其品质得到了充足验证，并积累了丰富系统设计、建设和维护经验。3、本方案含有业界最优异技术，具体技术特色及优势：a)音频：16KHZ宽带音频音质，完全符合AAL-LC编码标准。b)视频：采取H.264高清编码协议，采取高性能芯片作为高清视频处理平台，实现在768Kbps带宽下高清720P/30图像质量，为用户在不一样网络条件下实现最好视频效果。c)双流：H.239双流标准，全部设备均内置该技术，同时含有业内强大高清720P30（1280*720）双流，实现双路720P高清动态双流技术，为用户在案例分析，故障会商录像分析中提供最好处理方案。d)安全：系统含有加密功效，媒体流全部加密，确保了会议内容地安全e)新技术：全方面支持SIP，含有向基于软交换IP多媒体通讯系统扩展和转移条件，便于基于SIP系统接入。f)扩展：本方案终端含有电话线接口，便于音频电话接入会议； 4、系统中设备全方面支持H.323和SIP标准，支持混速、混协议，便于系统扩展。Lifesize 内置MCU因其专业多媒体应用设计，能够成为一个简单音视频会议应用多媒体平台，支持4分屏。5、系统含有高可靠性，并提供全方面诊疗、维护手段，提升了系统可用性；系统中设备充足考虑了IP网络特点，在用户、会议、功效等多方面充足考虑了系统安全性，提供了多个安全确保手段；多个QoS技术支持、抗干扰技术应用确保了系统高性能。三、 关键设备介绍1233.1 LifeSize Team 200系统组件带支架 LifeSize 编码解码器 高清楚度 PTZ LifeSize Camera LifeSize Phone 或 LifeSize MicPod 无线遥控器 电源 线缆通信H.323，SIP 128 Kbps - 4 Mbps（点对点） 128 Kbps 1.5 Mbps（多点，每个呼叫） 1 x RJ-45 局域网（10/100 Mbps） 1 x RJ-45 用于 LifeSize Phone（支持 PoE） 1 x RJ-45 用于 LifeSize Networker（支持 PoE） 1 x RJ-11，用于模拟电话线 1 x 3.5 mm 麦克风输入，用于 LifeSize MicPod高清楚度720p PTZ 摄像头 支持单/双摄像头 70 度视野广角变焦镜头 4 倍光学变焦 / 4 倍数字变焦 自动调焦 / 自动增益控制 10 个摄像头预设位置（近端或远端） 7.5 m / 25 ft. 线缆，可选 15 m /50 ft. 线缆高清楚度主动式双麦克风 双全向麦克风 LifeSize MicPod 分离器 100 Hz 至16 kHz 以下 静音按钮 直接由编码解码器经过线缆供电 包含 LifeSize MicPod 延长线缆（15 m/50 ft）音频特点高清楚度音频 GIPS NetEQ 丢包隐藏技术 全双工实现自然对话回声抑制实现无回声通话 自动增益控制 自动降噪 支持 MicPod 或双 MicPod（可选）内置高清多点控制单元4 路高清分屏多点会议 支持代码转换 虚拟多路许可控制参与者视图 (正在申请专利) H.239 多点支持从任何参与者共享 禁用多点选项环境参数运行温度：0 C (32 F) 至 40 C (104 F) 运行湿度：15% 至 85%，无水汽凝结 存放温度：-20 C (-4 F) 至 60 C (140 F) 存放湿度：10% 至 90%，无水汽凝结3.2 LifeSize Express 200系统组件LifeSize编解码器LifeSize Camera或LifeSize FocusLifeSize MicPod或LifeSize Focus无线遥控器电源电缆高清楚720p摄像头单独摄像头支持广角变焦镜头，70视野LifeSize摄像头4x光学变焦/4x数字变焦，自动对焦/自动增益控制10组摄像头预设参数（近端或远端）7.5 M/25英尺电缆，可选配15M/50英尺电缆LifeSize Focus4x数字变焦固定焦距，范围：241MM（9.5）至无穷远2.9M/10英尺电缆，可选配7.5M/25英尺和15m/50英尺电缆视频规格/视频分辨率*16:9宽屏最大分辨率全分辨率逐行扫描30 fps下全分辨率*连接LifeSize Room 200时，解码速度可达60fps128 Kbps（400 x 244像素）宽屏FCIF384 Kbps（768 x 432像素）有线电视512 Kbps（848 x 480像素）DVD分辨率768 Kbps（1088 x 608像素）2x DVD分辨率1 Mbps或更高（1280 x 720像素）高清楚度实际分辨率取决于远程终端性能并受到通信通道质量影响。高清楚音频输入单个全向LifeSize MicPod100Hz至16kHz静音按钮（仅限Micpod）由编解码器直接经过电缆供电使用Lifesize Focus摄像机高质量活动麦克风双全向麦克风100Hz至16KHz由编解码器直接经过电缆供电音频特征高清楚度音频GIPS NetEQ丢包隐藏全双工，实现自然通话回波消除，消除呼叫中回声自动增益控制自动减噪三方音频会议功效LifeSize Dual MicPod支持（选配）安全管理员和用户级密码SNMP安全警告能够禁用HTTP、SSH和Telnet服务H.235加密支持，实现严格合规性能支持IEEE 802.1xKensington Lock环境数据工作温度：0C（32F）至 40C（104F）工作湿度：15%至85%，无结露存放温度：-20C（-4F）至60C（140F）存放湿度：10%至90%，无结露3.3 LifeSize Passport系统组件LifeSize 编码解码器高清 LifeSize Camera 200 或 LifeSize FocusLifeSize MicPod 或 LifeSize Focus无线遥控器电源/电缆支持单一高清显示器支持 HDMI 输入任何高清显示器720p 高清摄像头支持单摄像头LifeSize Camera 200含有 70 度视野广角镜头4 倍光学变焦自动调焦/自动增益控制10 个摄像头预设位置（近端或远端）7.5 米/25 英尺线缆，可选 15 米/50 英尺线缆LifeSize Focus含有 70 度视野广角镜头范围从 241 毫米（9.5 英寸）至无限定焦镜头2. 9 米/10 英尺线缆，可选 7.5 米/25 英尺和15 米/50 英尺线缆高清音频单个或两个全向 LifeSize MicPod100 Hz，最高可达 16 kHz静音按钮由编码解码器直接经过电缆提供优质主动式麦克风及 LifeSize Focus 高清摄像头两个全向波束成型麦克风100 Hz，最高可达 16 kHz由编码解码器直接经过电缆提供音频功效三路音频加入能力内置振铃器GIPS NetEQ 信息包丢失隐藏全双工实现自然对话回声抑制实现无回声通话自动降噪自动增益控制MicPod 或双 MicPod 支持（可选）经过 Skype 拨打和接听音频通话安全性管理员和用户等级密码SNMP 安全警报能够禁用 HTTP、SSH 和 Telnet 服务H.235 (AES) 加密支持，包含严格合规性TLS/SRTP 支持IEEE 802.1x 支持Kensington Security Slot环境数据工作温度：0C (32F) 到 40C (104F)工作湿度：15% 到 85%（非冷凝）存放温度：-20C (-4F) 到 60C (140F)存放湿度：10% 到 90%（非冷凝）3.4 LifeSize LGExecutive系统组件完全集成显示器、摄像头、麦克风、扬声器和编码解码器线缆显示器24 英寸 LCD 显示器1920x1080 分辨率，16:9 宽高比对比度：50,000:1视角：170/160响应时间：2 毫秒（通常）亮度：310 cd/m2自动调整分辨率防眩光表面处理16.7M 色720p 高清摄像头范围从 241 毫米（9.5 英寸）至无限定焦镜头视频规格/视频分辨率最大分辨率宽屏 16:9 宽高比全部分辨率逐行扫描全部分辨率下 30 帧/秒192 Kbps（432x240 像素）宽屏 FCIF384 Kbps（720x400 像素）有线电视512 Kbps（800x488 像素）DVD 分辨率768 Kbps（1024x576 像素）2x DVD 分辨率1.1 Mbps 或更高（1280x720 像素）高清实际分辨率取决于远端功效，而且受通信通道质量影响音频功效高清音频GIPS NetEQ 信息包丢失隐藏全双工实现自然对话回声抑制实现无回声通话自动增益控制自动降噪MicPod 或双 MicPod 支持（可选）安全性管理员和用户等级密码SNMP 安全警报能够禁用 HTTP、SSH 和 Telnet 服务H.235 (AES) 加密支持，包含严格合规性TLS/SRTP 支持IEEE 802.1x 支持Kensington Security Slot环境数据工作温度：0C (32F) 到 35C (95F)工作湿度：15% 到 85%（非冷凝）存放温度：-20C (-4F) 到 60C (140F)存放湿度：10% 到 90%（非冷凝）3.5 LifeSize Softphone系统组件LifeSize Softphone 软件 网络摄像头（未附带） 麦克风/耳机（未附带）视频规格及功效支持 HD 1080p30 支持宽屏 16:9 宽高比 传输和接收带宽可独立配置 支持H.239双流当地录制和多出视频，方便回放和共享双协议支持H.323/SIP支持Windows/MAC平台会议录制，回放和导出内置软MCU，支持3点呼叫实际分辨率取决于 PC 机配置和远程终端能力，且受通信信道质量影响音频特点高清音频全双工实现自然对话 回声消除，实现无回声通话 麦克风增益可配置推荐外设网络摄像头 Logitech：Quickcam Pro 9000、Quickcam Pro for Notebook、Quickcam Orbit 耳机 PlantronicsUSB 扬声器电话 ClearOne CHAT 50、100、150PC 机最低要求： CPU: Pentium 4：最低 2GHz Pentium M：最低 1.8 GHz Pentium Core Duo 或 Core 2 Duo（任何速度） 全部其它 2.0 GHz 或更高处理器 内存： 最少 1 GB 存放： 100MB 可用硬盘空间 软件： Microsoft .NET 3.5 SP1 Microsoft DirectX 9 或更高版本四、 配置清单和价格见EXCEL附件。五、 系统开会模式123455.1 点对点模式点对点模式关键是主会场会议室和分会场会议室间二者之间开会一个模式。该模式只要知道对方IP地址，而且对方设备保持在运行状态，就能够和对方随时点对点互通，会议以后变“随时随地随需”召开。5.2 多点模式多点模式关键是主会场会议室、分会场会议室任意三者及以上开会一个模式，该模式需要多点控制单元（MCU）参与。该种方法召开会议有两种措施：1） MCU召集模式：MCU已经提前存放了知道各会议终端IP地址，而且各会议终端设备保持在运行状态，就可用MCU来召集各终端加入会议中；2） 终端呼入模式：MCU有固定公网IP地址，主会场、分会场可使用视频会议终端呼叫MCUIP地址，加入视频会议中；5.3 电话接入模式Team 200终端支持一路电话接入，在多方会议中，可直接由用户在外出差人员拨打接入到Team 200终端上电话号码，就可语音接入到多方会议中。六、 总结布署视频会议系统后，贵单位开会人员将不再需要频繁出差，而是坐在自己办公室或会议室里，就能够参与单位任何会议，并能够进行数据双流演示，并和其它会场人员进行协作。另外，这套优异会议系统，还能够有效地促进各单位之间立即交流及业务广泛探讨。
