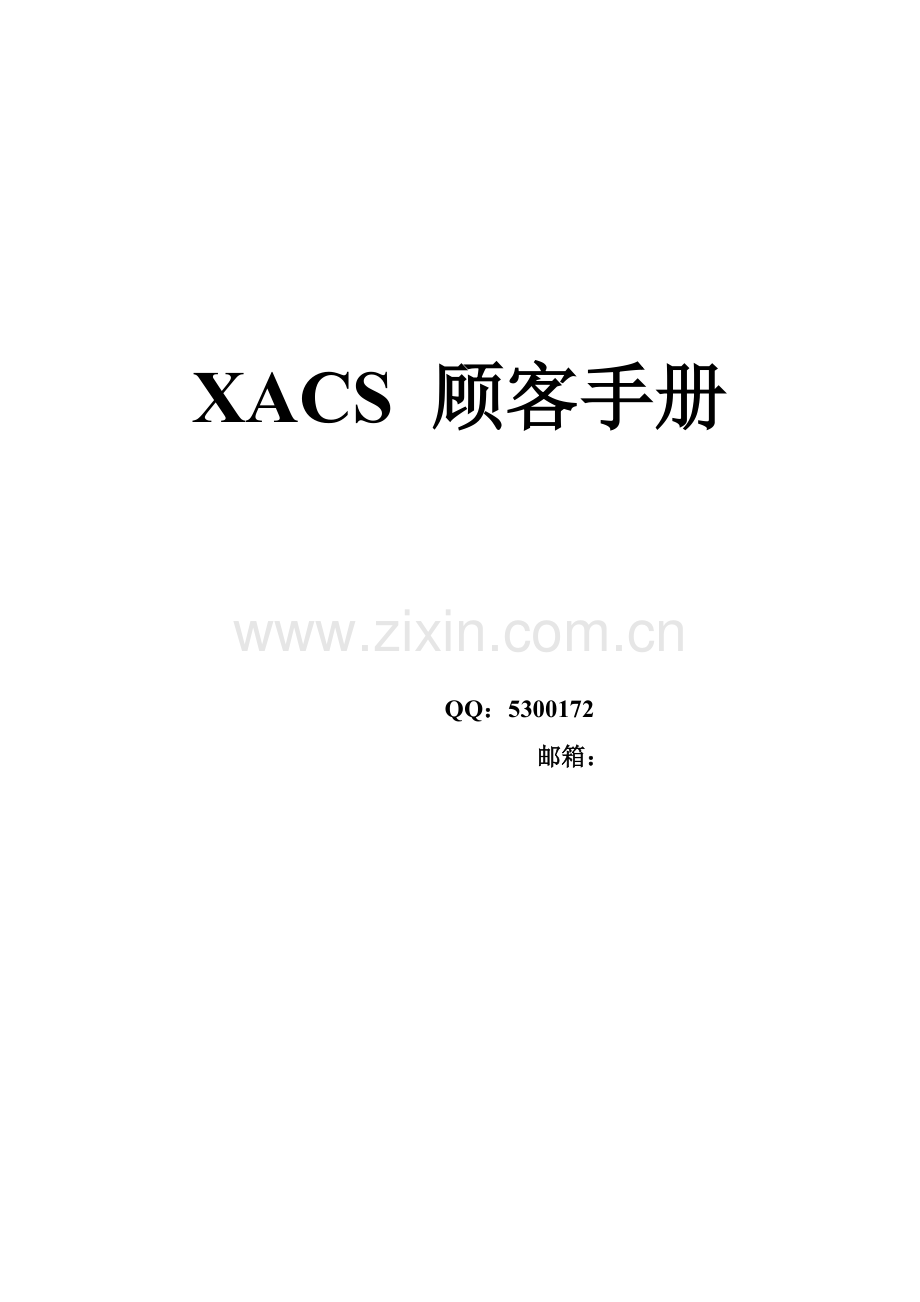

XACS 顾客手册

QQ：5300172
邮箱：

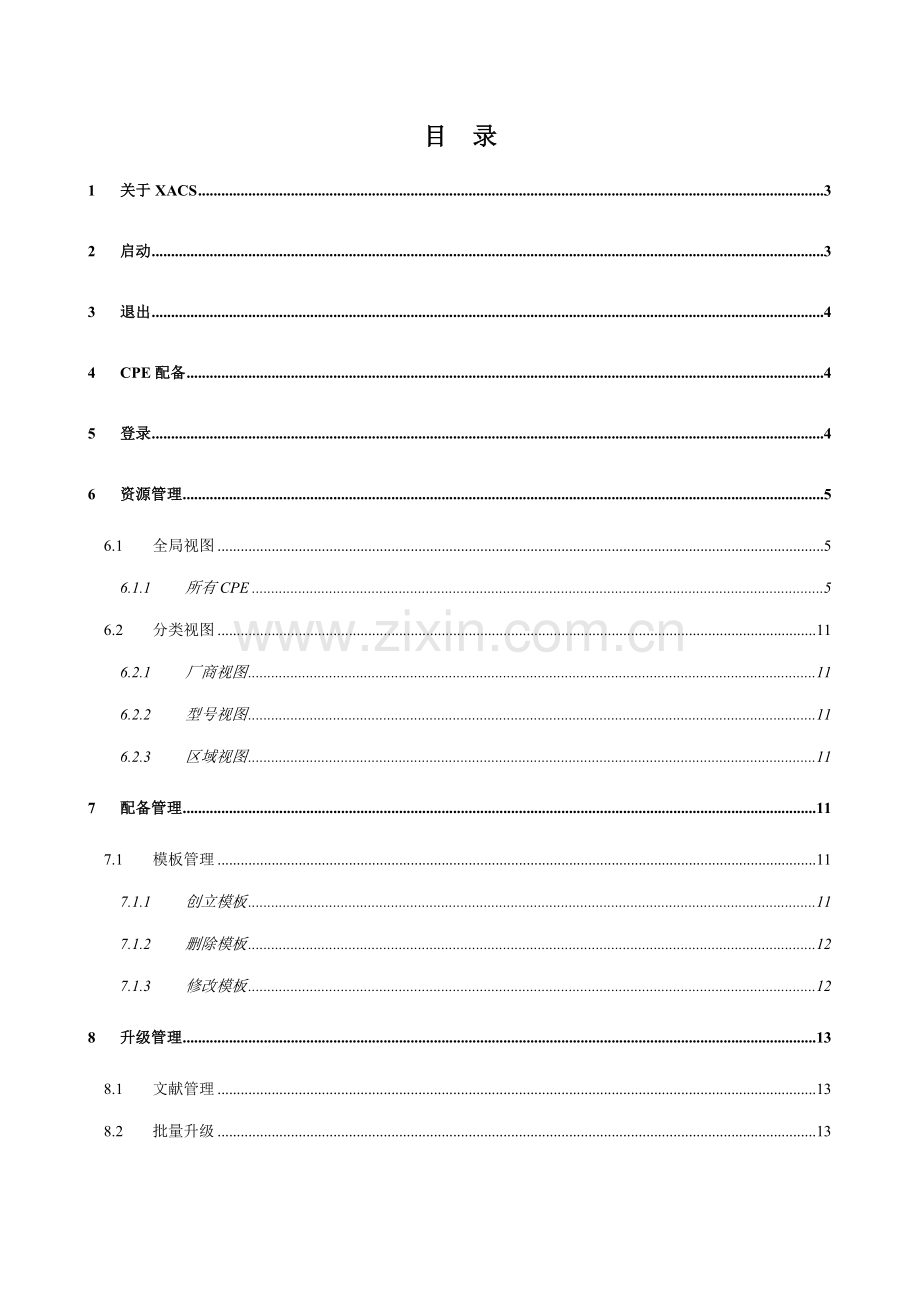

目 录
1 关于XACS 3
2 启动 3
3 退出 4
4 CPE配备 4
5 登录 4
6 资源管理 5
6.1 全局视图 5
6.1.1 所有CPE 5
6.2 分类视图 11
6.2.1 厂商视图 11
6.2.2 型号视图 11
6.2.3 区域视图 11
7 配备管理 11
7.1 模板管理 11
7.1.1 创立模板 11
7.1.2 删除模板 12
7.1.3 修改模板 12
8 升级管理 13
8.1 文献管理 13
8.2 批量升级 13
9 安全管理 14
9.1 顾客组列表 14
9.2 顾客列表 14
9.3 修改密码 14
10 系统管理 14
10.1 默认认证配备 14
10.2 CPE管理配备 15
10.3 数据模型 16
10.4 区域管理 17

1 关于XACS
TR069管理系统(XACS)基于TR069合同实现管理系统，可支持海量CPE管理及测试。
实现内容重要有
· 1. CPE集中管理
· 2. CPE分类管理
· 3. 配备模板管理及自动化下发
· 4. CPE软件版本自动升级管理
· 5. CPE系统日记自动备份管理
· 6. CPE系统配备自动备份管理
· 7. CPE 数据树自动备份管理
· 8. 分权分域管理
· 9. CWMP 树浏览管理
· 10.SOAP交互报文跟踪
当前免费版本中包括上述某些大某些功能，可管理CPE数量限制为10台。技术支持论坛为 .net，可至XACS版块谋求更多协助。
使用手册下载 下载
如果您有二次开发需要，欢迎以源码转让、深度定制开发、合伙开发等形式进行下一步合伙。

QQ：5300172
邮箱：
技术支持QQ群：

2 启动
从.net论坛XACS板块，可获取最新XACS下载地址。下载压缩包解压后系统目录中，运营start.bat，启动界面如下：

系统集成WEB服务器和数据库服务器，不需要单独启动。由系统统一管理。
注意：当前系统不支持Windows 8 ，解压途径中不要带有中文及特殊字符。

3 退出
在启动器界面点击“关闭并退出”，系统自动关闭数据库及WEB服务器。

4 CPE配备
在CPE上配备ACS URL： :80/acs
192.168.128.1为服务器IP地址。

5 登录
1. 打开浏览器，在地址栏中输入系统运营IP地址，如果在当前计算机上运营，可以直接输入http://localhost 或者 。
2. 进入到登录页面

初始默认顾客名为admin，密码为admin。输入完毕后点击登录，进入系统首页面。

系统重要提成六个模块，资源管理， 配备管理，升级管理，安全管理，系统管理，关于系统。背面章节简介这些模块管理功能。

6 资源管理
资源管理是查看系统中已发现CPE入口，以全局形式和分类形式查看CPE列表。
6.1 全局视图
6.1.1 所有CPE
以表格形式列出当前系统中所有CPE设备，并按每页显示15个进行分页。

1. 全选： 所有选取当前页面所有CPE。
2. 单选： 选取当前CPE。
3. 明细： 进入CPE详细信息和其他管理操作页面。
4. 数据模型树： 点击进入到数据模型树数据测试页面。
5. 删除： 删除当前CPE。
6. 删除： 删除在当前页面选中CPE。
7. 批量应用配备模板：将配备管理中模板应用到选中CPE。
8. 翻页操作：当CPE数据量超过15个时，会提成多页显示。支持首页，前一页，后一页，末页操作。
9. 测试：专为测试CPE开发测试页面。

6.1.1.1 明细
进入到明细页面，可以查看到当前CPE详细信息和可执行操作。CPE管理信息如图所示。

与否连接认证，是指当ACS积极访问CPE时，如果CPE上设立了需要Digest认证，则需要在这里启动连接认证设立，并设立顾客名和密码。
与否认证，是ACS对CPE进行认证设立，支持Basic和MD5两种，当选取其中一种时，顾客名密码项必要填写，并且相应CPE上也必要做设立，否则不能管理CPE。
所在区域，区域管理可查阅分权分域章节，对于单个CPE，支持变更区域操作，可以将CPE重新指定到另一种区域中。
管理模板，管理模板概念可查阅CPE管理配备章节，在这里可修改新管理模板。
支持操作涉及：
1) 数据模型树
跳转到当前CPE数据模型树节点操作页面， 详细操作查阅数据模型树章节。
2) 查看数据备份
对于当前CPE所应用管理模板中，容许了“备份参数”状况下，ACS会按管理配备中备份周期进行备份。在数据备份页面以备份时间方式查看备份整个CWMP树。
3) 查看RPC办法
ACS会保存CPE支持RPC办法列表。该列表保存在数据库中，可以直接查看。
4) 查看日记备份
对于当前CPE所应用管理模板中，容许了“备份日记”状况下，ACS会按管理配备中备份周期进行备份。在日记备份页面，可以准时间方式查看到已备份日记。
5) 查看配备备份
对于当前CPE所应用管理模板中，容许了“备份配备”状况下，ACS会按管理配备中备份周期进行备份。在配备备份页面，可以准时间方式查看已备份配备。

6.1.1.2 数据模型树
数据模型树是依照已加载数据模型定义，用于测试CPE对数据模型定义实现状况。数据模型树加载可以查阅“数据模型”章节。数据模型树页面如下图示。

当前系统中可加载数据模型树涉及TR-098、TR-135、TR-104，在下拉列表中选用可以切换加载不同数据模型树内容。
点击树上结点，在右侧区域显示当前结点有关信息。
对于当前结点操作在操作框中选取，支持操作有GetParameterValues、GetParameterNames、GetParameterAttributes、SetParameterValues、SetParameterAttributes、AddObject、DeleteObject。选取完毕后，点击拟定，ACS会实时对该结点进行选取操作。
对于SetParameterValues操作，需要填写设立值值。
对于SetParameterAttributes操作，会弹出新参数设立页面，如下图示，点击拟定后设立。

当选中结点为表结点时，即途径中带有参数结点，则在获取数据，或者设立时需要填写实例值空格，填写格式为使用点号分隔数字，例如
结点为
InternetGatewayDevice.LANDevice.{i}.LANUSBInterfaceConfig.{i}.Enable
则可以填写实例值为 1.1，系统会自动解析实例值，将里面数字相应填充到途径中，再传递给CPE。如果填写实例值串超来需要长度，系统只会截取前面所需数字，背面会抛弃。

6.1.1.3 批量应用配备模板
选中要应用模板CPE后，会弹出批量应用配备模板页面，选中相应模板，点击拟定，就可以应用成功。

6.1.1.4 测试
该功能页是专为便于测试CPE基本操作，特别是日记上传，配备上传、恢复，固件升级这些在系统应用中底层合同体现不明显办法。测试上传下载功能时，必要要设立ACS服务器IP项，该项表达当ACS存在各种IP地址时，选取一种保证CPE可以访问到ACS IP地址。

1) GetRPCMethods
实时从CPE上获取该CPE支持RPC办法。
2) Reboot
对CPE进行实时Reboot操作。
3) FactoryReset
对CPE进行实时FactoryReset操作
4) 报文跟踪
ACS服务器会记录与CPE交互SOAP报文，以便于跟踪测试。该报文以时间方式倒序 显示。系统最大保存条数涉及所有CPE为1000条。
5) 日记上传
操作CPE上传日记到ACS，如果成功即刻显示日记内容。
6) 配备上传
操作CPE上传配备文献到ACS，如果成功即刻显示配备文献内容。
7) 配备恢复
操作重载列表，重新加载当前已备份配备文献，并操作恢复当前配备，将配备文献中内容下发到CPE上。
8) 固件升级
a) 选取本地要升级固件文献
b) 点击升级按钮
c) 操作后系统自动将本地文献上传到ACS，并告知CPE下载升级文献。所有成功后由顾客在CPE上确认升级与否成功。

9) CWMP结点操作
跳转到当前CPE数据模型树节点操作页面， 详细操作查阅数据模型树章节。

6.2 分类视图
分类视图，是以将CPE动态分类方式，划分为各种子类在管理树上面显示。CPE显示列表中功能和前面CPE全局列表功能相似。
6.2.1 厂商视图
按照CPE厂商信息进行分类，各厂商节点下只显示当前厂商CPE。
6.2.2 型号视图
按照CPE型号信息进行分类，各型号节点下只显示同一型号CPE。
6.2.3 区域视图
按照对CPE区域划分，分区域点击显示CPE列表。

7 配备管理
配备管理提供顾客自定义业务模板功能，管理业务模板涉及添加，修改，删除功能。
7.1 模板管理
7.1.1 创立模板
点击进入到模板管理页面，在新建模板域，输入名称和描述，点击拟定，就可以建立新模板。

7.1.2 删除模板
删除模板有两种办法，单个删除及批量删除。删除模板时，会将已应用该模板CPE模板配备做关联删除。
7.1.2.1 单个删除，
在模板管理域内，点击模板背面操作中删除。
7.1.2.2 批量删除
对于选中各种模板一起做删除操作。

7.1.3 修改模板
点击模板列表中相应模板背面修改按钮，进入到模板修改页面。

7.1.3.1 模板属性修改
可以重新修改模板名称，描述信息。
注意：修改名称不可以和其他模板名称重复。

7.1.3.2 模板参数列表
模板参数是指需要给CPE下发参数。 在CPE上报周期届时候，ACS会将模板中参数下发给CPE。
对于模板参数列表中项，可以选取后删除。

7.1.3.3 增长参数操作
可以增长模板参数列表中要下发参数，但是规定该参数必要为数据模型树中已导入数据，否则ACS会以为输入是非法数据，不容许添加到模板参数中。

8 升级管理
升级管理是可以实现对CPE自动升级配备。在CPE下一次上报时，系统会获得CPE软件版本，并将该版本和CPE所在硬件型号类别下要升级版本比较，当发现当前版本号低于目的版本号时，系统会自动对CPE进行软件升级。
8.1 文献管理
升级管理第一步，需要上传升级文献。

点击选取文献，选取要上传升级版本文献；再点击导入，将本地升级文献上传到服务器上。

8.2 批量升级
批量升级，是指对具备同种属性一批设备，统一升级到某个相似版本号。在系统中，是以按硬件类型来区别分类，同一类硬件CPE进行统一升级。

选中要操作硬件类型，设立版本号，再选取该版本相应升级文献，点击拟定就可以完毕操作。
注意：版本号必要为数字点分隔格式，不能带V、v、空格等其他字符型式。否则无法和原有版本号进行比较。升级文献需要预先在文献管理中上传。

9 安全管理
安全管理实现顾客登录管理。系统中可分为各种顾客组。添加顾客依照划分顾客组进行分组。
9.1 顾客组列表
显示当前系统中顾客组，可以增长、删除顾客组。
9.2 顾客列表
显示当前系统中顾客，可以增长、删除、修改顾客。
9.3 修改密码
修改当前顾客登录密码。

10 系统管理
系统管理是管理某些系统配备、默认配备有关内容。
10.1 默认认证配备
CPE认证默认配备可设立对CPE默认认证配备。ACS对CPE进行认证时，使用该项默认配备。当CPE第一次发送Infrom信息给ACS，被ACS发现时，虽然用默认配备，并且保存到CPE认证方式及信息配备中。如果后来CPE认证配备更改，可以对单独CPE进行更改；如果所有CPE认证配备需要更改，可以在修改默认配备后应用到所有设备。

认证加密方式分为不认证、Basic、MD5三种，后两种需要填入CPE顾客名和密码。
“保存”操作是只将当前修改配备保存到数据库中。
“应用到所有设备”操作是将当前配备应用到所有已管理CPE，并且保存到数据库。

CPE连接认证配备默认配备，是指当ACS积极访问CPE，并且CPE规定ACS访问需要Digest认证时，需要启用该项默认配备并设立相应顾客名和密码。对于单CPE也可以有独立认证方式，在CPE明细页面修改，也可以使用所有默认配备。
认证方式只分不启用、启用两种。
“保存”操作是只将当前修改配备保存到数据库中。
“应用到所有设备”操作是将当前配备应用到所有已管理CPE，并且保存到数据库。

10.2 CPE管理配备
对于CPE一组管理办法方略，在这里称为管理配备，系统中默认管理配备名称为Default配备。顾客也可以增长其他管理配备，用以用不同办法区别管理CPE。

管理配备内容涉及：
1) 上报周期
CPE周期性上报Inform事件周期。该值会在CPE第一次Inform过来时设立给CPE。单位为秒。
2) 数据保存天数
保存备份数据天数。涉及备份数据、日记、配备。单位为天。
3) 同步参数
同步参数是指当前管理配备中附加参数。不涉及上报周期，上报周期是必同步，不受该选项制约。
4) 备份日记
备份CPE日记文献。
5) 备份配备
备份CPE配备文献。
6) 备份参数
备份CPECWMP树数据。
7) 备份周期
备份操作执行周期，单位为小时。
8) 参数更新备份
当参数有变化时，与否备份新CWMP树数据。
9) 启动后备份
当CPE启动，与否备份CWMP树数据。
10) 父配备名称
管理配备可以继承，子配备可以继承父配备配备参数。

点击明细操作可对当前管理配备属性进行修改。如下图示。

配备参数列表中可以添加、删除需要同步给CPE管理参数。
继承配备参数列表是指从父配备继随参数。

10.3 数据模型
基于CWMP管理数据定义咱们称为数据模型，系统中优先导入了三个数据模型文献，TR-098、TR-104、TR-135。顾客可以自已导入按照规定格式数据模型文献。导入后就可以在CPE数据模型树操作页面中对新导入数据模型文献中内容进行有关测试。

10.4 区域管理
区域管理用以按区域划分CPE分类。区域管理支持无限制级次划分。

如图示，除了缺省区域外，每个区域都可以添加子区域。
在删除区域时，区域中设备分为关联删除，或者移动到缺省区域中两种。
