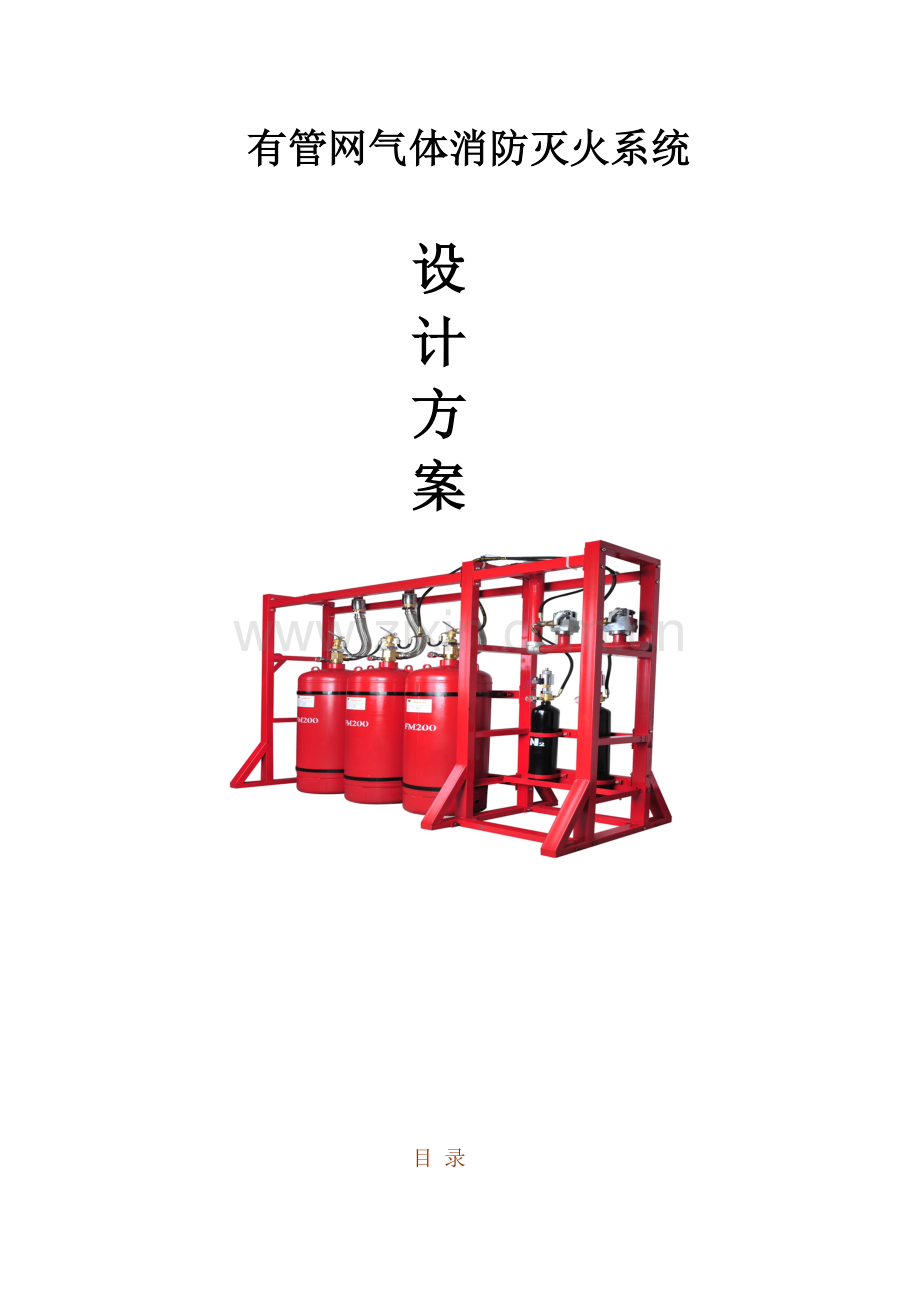

七氟丙烷气体消防灭火设计专项方案.doc

有管网气体消防灭火系统设计方案目 录第一章 综合说明2一 概述2二 七氟丙烷灭火系统工作原理3三 本文件编制依据及引用文件4第二章 灭火装置设计说明5第一节 装置介绍和工作原理5一 七氟丙烷灭火系统介绍5二 (1)柜式七氟丙烷灭火装置介绍7三 (2)组合分配式管网灭火系统介绍:8四 适用范围17五 对防护区要求18六 工作原理图：19七 灭火装置动作程序图21第二节 装置选择方法22第三节 灭火剂设置用量计算方法22第四节 具体设计（见设计图纸）26第五节 安装26第三章 报警系统设置29一 系统说明：29二 本系统优点29三 报警联动控制系统各部件性能、技术参数31四 具体配置及位置数量（见设计图纸）37第四章 安全设计说明38第五章 施工说明38一 通常要求38二 施工安装39第六章 装置使用方法40第七章 七氟丙烷自动灭火系统维护管理41第八章 售后服务承诺44第九章 有管网七氟丙烷气体灭火系统安装和施工方案45一、系统介绍45二、系统安装47三、系统调试48四、注意事项49五、培训50六、移交50七、系统维护保养50第十章 有管网七氟丙烷自动灭火系统施工方案细则51一、工程承包方法51二、质量要求51三、编制依据51四、保修期51五、施工内容及技术要求525.1、 施工内容：525.2、技术要求：52六. 施工组织536.1. 机构组成536.2. 关键施工机具及设备计划536.3. 施工进度控制计划：546.4.材料设备管理556.5. 施工准备：56七. 劳动力供给计划及管理56八.工期确保方法58九质量确保方法59十. 安全确保方法：60十一.七氟丙烷自动灭火系统装置安装60十二. 火灾自动报警系统安装62十三、系统调试65十四.工程保修承诺和方法67第十章 相关莱安68一.企业介绍68二.著名案例68第一章 综合说明一 概述（一）、设计目标落实落实国家相关消防法规文件精神和要求，降低火灾危险，保护人身和财产安全，做到方案优良、经济可行、设计合理、确保施工质量。（二）、设计标准本方案中，系统设计、施工、验收应遵照国家相关消防法规和方针政策，针对被保护对象特点，做到安全可靠、技术优异、经济合理、安装维护方便。（三）、系统组成：依据建设单位设计要求和国家相关消防规范进行设计计划，本灭火系统关键包含两个部分：火灾自动报警系统：关键由火灾报警控制器，感烟探测器、感温探测器、联动控制模块和消防电源组成，负担灭火防区火灾探测、报警任务，并为各防区灭火控制盘发出灭火指令，同时接收灭火控制盘传来预开启和已开启释放后信号。灭火系统：关键由灭火控制盘、放气显示灯、声光报警器（火警和开启两种不一样声光信号）七氟丙烷灭火装置，手动启停开关组成。负担接收火灾报警系发出灭火指令，并自动开启七氟丙烷实施灭火，并反馈预开启和已开启灭火信号给火灾报警系统，同时联动空调和防排烟风机在灭火时自动关闭。二 七氟丙烷灭火系统工作原理1、 依据防护区实际情况，本方案中七氟丙烷七氟丙烷灭火系统控制部分采取气体灭火控制盘和火灾报警控制器接口,它外接声光报警、释放显示灯、手动启停开关和七氟丙烷灭火装置组成一套完整自动灭火系统。该系统含有火灾自动探测、自动报警、自动开启且兼备人工手动开启及自动记忆和实时打印等功效。风机联动及防雷接地等全部按国家相关规范作了完善考虑。2、工作原理：每一个防护区各有一路感烟探测器和一路感温探测器，火灾报警控制器在编程时采取双路确定模式,当单路探测器报警时，火灾报警控制器发出预警信号，同时将信号传给该防区声光报警器，只有当两个回路探测器全部报警时，此时控制器首先输出声光火灾报警信号，其次输出火灾开启信号给该防区气体灭火控制盘，该气体灭火控制盘发出延时开启信号,同时关闭空调等通风设施，延时30秒倒计时完成，即开启七氟丙烷灭火装置实施灭火，释放灯亮，提醒大家切勿进入防区。三 本文件编制依据及引用文件31 公安部（公消217号文）相关深入加强哈龙替换品及其替换技术管理通知32 GB50053-1994 10KVE及以下变电所设计规范33 GB50057-1994 建筑物防雷设计规范34 DB36/T379七氟丙烷自动灭火系统设计、施工、验收规范35 GB50116-1998 火灾自动报警系统设计规范36 GB50163-1992 卤代烷1301灭火系统设计规范37 GB50166-1992 火灾自动报警系统施工及验收规范38 GB50370- 气体灭火系统设计规范第二章 灭火装置设计说明第一节 装置介绍和工作原理一 七氟丙烷灭火系统介绍1、七氟丙烷 灭火剂环境保护安全性能七氟丙烷（HFC-227ea）是一个新型洁净气体灭火剂，分子式是CF3CHFCF3。其灭火效率高、灭火速度快、不复燃，是国际消防界率先认可理想哈龙替换品。七氟丙烷灭火剂关键特点为：（1）环境保护：臭氧耗损潜能值（ODP）为零，不会破坏大气臭氧层。药剂在常温常压下喷放时是透明、洁净气体，灭火后残渣，对设备无污损。（2）安全：七氟丙烷未观察到不良反应浓度NOAEL值为9%，而通常七氟丙烷灭火设计浓度为10%以下，对人体基础无害 2、七氟丙烷（HFC-227ea）灭火剂灭火机理和卤代烷灭火剂灭火机理相同，是在全淹没状态下对火产生物理改变及化学反应。关键利用化学抑制作用来扑灭火灾，对燃烧反应起负催化作用。当空间内七氟丙烷达成一定浓度时，燃烧反应链不能维持下去，致使燃烧熄灭。 3、 七氟丙烷（HFC-227ea）灭火剂物理性能 沸点： -16.4 液体密度： 1.41g/ml(20) 冰点： -131.1 臭氧层消耗潜能值（ODP）： 0 临界温度： 101.7 大气层停留时间： 36年 临界压力： 2.91Mpa 蒸气压： 0.39Mpa 蒸气密度：31.2kg/m3(20) 未观察到不良反应最大浓度（NOAEL）： 9% 可观察到不良反应最小浓度（LOAEL）： 10.5% 系统设计灭火浓度： 8%-10% 4、七氟丙烷（HFC-227ea）灭火剂技术指标见下表 性能 技术指标 纯度 99.6% 酸度 3ppm 水含量 10ppm 不挥发残留物 0.01% 悬浮或沉淀物 不可见 5、QL227型七氟丙烷灭火系统和灭火装置基础参数工作环境环境温度： 050 工作环境湿度： 95% 最大充装密度： 1150kgm3 贮存容器： 70L、90L 、120L 灭火剂贮存压力： 4.2Mpa（系统）、2.5Mpa（装置）最大工作压力： 6.7Mpa（系统）、4.2Mpa（装置）最小工作压力： 3.6Mpa（系统）、2.0Mpa（装置） 喷射时间： 10s 6、 QL227型七氟丙烷灭火系统和灭火装置关键特点1、产品容器阀采取金属膜片密封，确保了阀体可靠密封性能，能确保灭火剂长久储存。 2、产品选择优异专用阀开启器，其体积小，重量轻，结构紧凑，使用安全，无需维护。 3、多个喷头设计，可依据实际需要进行选择，确保使用性能 。 二 (1)柜式七氟丙烷灭火装置介绍柜式七氟丙烷气体灭火系统以“洁净气体”七氟丙烷作为灭火剂，灭火机理是经过惰化火焰中活性自由基,实现断链灭火。七氟丙烷特点是：无色无味、清洁、不导电、毒性低、灭火效率高、不污染被保护对象，尤其是对大气臭氧层无任何破坏作用。在第一代哈龙替换物中，七氟丙烷综合性能最好。优点：（1）安装简便：本企业生产柜式七氟丙烷气体灭火装置是一个无管网灭火设备，含有轻便、可移动、安装灵活特点，外表美观，不破坏防护区内整齐。（2）效率高：灭火剂无管路损失，当火灾发生时，本装置可直接向防护区喷射灭火剂，所以灭火效率高、速度快。（3）安全性好：柜式七氟丙烷因为没有管网阻力损失，系统工作压力小，为2，5MP，相比有管网七氟丙烷灭火系统4.2MP,压力小,在储瓶最大工作压力相同情况下,更安全.(4)防护系数大可靠,:因为柜式七氟丙烷灭火系统在每个防护区全部配置灭火装置,在全部防区发生火情全部能同时灭火,而有管网灭火系统采取是组合分配方法灭火,灭火剂配置是按最大保护区来计算,考虑是在同一时间只有一个保护区发生火情。三 (2)组合分配式管网灭火系统介绍:相对于柜式七氟丙烷气体灭火系统,组合分配式管网七氟丙烷气体灭火系统含有美观,节省投资,管理方便优点。各系统组件技术参数以下:容 器1 灭火剂储存容器七氟丙烷储存容器为高压焊接钢瓶和钢质无缝气瓶，用于储存七氟丙烷灭火剂。结构见图5。技术参数：材料：HP345，34Mn2V，30CrMo工作压力：4.2MPa、5.6MPa（20）钢瓶容积：40L，70L，90L，120L，150L，180L钢瓶重量：55.2kg,62.0kg,84.9kg,108kg,152kg,176kg充装介质：七氟丙烷、氮气图5 灭火剂储存容器2 开启气体储存容器开启气体储存容器为高压无缝钢瓶，用以储存开启气体N2 。结构见图6。 技术参数： 型号：HZR-4材料：45 公称工作压力：15.0MPa 钢瓶容积：4L 图6 开启气体储存容器 充装介质：氮气 最大充装压力：6.0MPa（20）高度：200mm（4L）直径：114mm（4L） 容 器 阀1 灭火剂容器阀灭火剂容器阀装于灭火剂储存容器上，含有封存、释放、充装、超压排放、检漏等功效。结构见图7。技术参数：工作压力：4.2MPa、5.6MPa (20) 强度试验压力：10.1MPa、12.0MPa公称通径：32mm，50mm手动开启力：150N 手动开启行程：300mm气动开启力：1.0MPa图7 灭火剂容器阀 安全泄压装置动作压力：9.00.45MPa、10.00.50MPa检漏装置：七氟丙烷专用压力显示器2. 开启气体容器阀开启气体容器阀装于开启气体储存容器上，含有封存、释放、充装、检漏等功效。结构见图8。技术参数： 工作压力：6.0MPa（20） 强度试验压力：9.9MPa 公称通径：6mm检漏装置：专用压力显示器图8 开启气体容器阀单向阀1 灭火剂管路单向阀灭火剂管路单向阀装于连接管（压力软管）和集流管之间，预防七氟丙烷从集流管向灭火剂储存容器返流。结构见图9。技术参数：工作压力：4.2MPa、5.6MPa（20）强度试验压力：10.1MPa、12.0MPa图9 灭火剂管路单向阀 公称通径：32mm，50mm开启压力：0.1 MPa2.开启管路单向阀开启管路单向阀装于开启管路上，用来控制气体流动方向，开启灭火所需瓶组。结构见图10。 技术参数： 工作压力：6.0MPa(20) 强度试验压力：9.9MPa图10 开启管路单向阀 公称通径：6mm 开启压力：0.1 MPa 连接管（压力软管）压力软管安装在灭火剂容器阀和灭火剂管路单向阀之间，用以缓冲灭火剂释放时冲力。结构见图11。技术参数：工作压力：4.2MPa、5.6MPa 强度试验压力：10.1MPa 12.0MPa公称通径：32mm，50mm 图11 连接管 安全泄压阀安全泄压阀安装在灭火剂容器阀和集流管上，以预防灭火剂容器和灭火剂管道非正常受压时爆炸，安全阀为膜片式结构，安全可靠。结构见图12。技术参数： 爆破压力：9.00.45MPa、10.00.50MPa膜片泄流口径：12mm图12 安全泄压阀 选择阀选择阀用于组合分配系统中，用于控制七氟丙烷灭火剂流向火灾现场。结构见图13。技术参数： 公称工作压力：4.2MPa，5.6 MPa (20) 强度试验压力：10.1MPa，12.0 MPa 手动开启力：150N 手动开启行程：300mm 气动开启力：1.0MPa 图13 选择阀 信号反馈装置（压力讯号器）信号反馈装置安装在选择阀或对应管道上，当灭火剂经过该管段时压力讯号器动作，将信号反馈给报警控制器。结构见图14。 技术参数： 工作压力：4.2MPa，5.6 MPa（20） 强度试验压力：10.1MPa，12.0 MPa 微动开关触点容量：DC24V，1A图14 压力讯号器集 流 管集流管装于瓶组顶部，各灭火剂储存容器释放七氟丙烷由集流管集中后经过减压装置、选择阀（组合分配系统）或直接流向喷嘴喷洒。结构见图15。图15 集流管技术参数： 工作压力：4.2MPa、5.6MPa（20） 强度试验压力：10.1MPa、12.0MPa 安全泄压装置动作压力：9.00.45MPa、10.00.50MPa电 磁 阀电磁阀安装于开启气体容器阀上，经过报警控制器提供开启电流开启电磁阀打开容器阀，提供开启气流，以实现自动和远距离手动开启。电磁阀还含有机械开启功效，紧急时由人工打开和防护区对应电磁阀即可实现灭火剂喷放灭火。结构见图16。 技术参数： 额定电压（DC）：24V 额定电流：1.5V 开启力：45N 开启行程：6mm图16 电磁阀压力显示器1. 灭火剂储存容器压力显示器灭火剂储存容器压力显示器安装在灭火剂容器阀上，是灭火剂瓶组检漏装置。外形尺寸见图17。技术参数：公称压力：4.2MPa、5.6MPa (20)图17 灭火剂瓶组压力显示器 最大工作压力：8.0MPa、12.0MPa最小工作压力：0 Mpa2. 开启气体储存容器压力显示器开启气体储存容器压力显示器安装在开启气体容器阀上，是开启气体瓶组检漏装置。结构见图18。技术参数： 公称压力：6.0MPa(20) 最大工作压力：10.0 MPa 最小工作压力：0 MPa图18 开启气体瓶组压力显示器管路附件管接头采取20号钢材料，内外表面热镀锌处理。局部阻力损失当量长度（m）公称通径(mm)局部阻力损失当量长度90弯头直通三通直路90分支路201.50.20.51.7251.80.20.62.0322.20.30.72.5402.80.30.93.2503.50.41.14.0654.50.51.45.0805.20.61.75.81006.40.72.17.3全淹没喷嘴全淹没喷嘴能向整个保护区均匀喷射。全部喷嘴均经过专门钻孔以适应特殊设计要求。喷嘴最大保护高度为5.0m，喷嘴最小保护高度为0.3m；当防护区高度小于1.5m时,喷嘴保护半径小于等于3.5m；当防护区高度大于1.5m时,喷嘴保护半径小于等于5m；喷嘴是用标准黄铜制成。结构见图19。图19 全淹没喷嘴四 适用范围用于扑救电气火灾，固体表面火灾，液体火灾，灭火前能切断气源气体火灾；关键用于电子计算机房、电信通讯设备、过程控制中心、珍贵工业设备、图书馆、博物馆及艺术馆、机器人、洁净室、消声室、应急电力设施、易燃液体储存区、也可用于生产作业火灾危险场所，如喷漆生产线，电器老化间、轧制机、印刷机、油开关、油浸变压器、浸渍槽、熔化槽、大型发电机、烘干设备、水泥生产步骤中煤粉仓、和船舶机舱、货舱等。在下列情况下可采取本柜式装置：不用设置专用瓶组间，整个柜体设置在防护区内，适适用于计算机房、档案馆、珍贵物品库、通讯机房等空间较小防护区，几台柜式装置联用也可保护较大保护区。当建筑物内无法设置专用瓶组间，或即使有瓶组间，但输送距离较远，不能满足工程设计要求，或防护区内不便安装系统管网时，可使用本装置。综合以上情况，并结合工程实际情况，本工程采取组合分配式管网七氟丙烷自动灭火系统是可行。五 对防护区要求1、 防护区最低环境温度不应低于0.2、 防护区维护结构及门窗耐火极限均不应低于0.5h；吊顶耐火极限不应低于0.25h。3、 防护区维护结构承受内压许可压强，不宜低于1.2kPa。4、 防护区灭火时应保持封闭条件，除泄压口以外开口，和用于该防护区通风机和通风管道中防火阀，在喷放七氟丙烷前，应做到关闭。六 工作原理图：（1）柜式七氟丙烷自动灭火系统工作原理：图见11.紧急启停按钮2.放气指示灯3.光报警器4.声报警器5电气控制线路6.火灾探测器7.喷嘴8.信号反馈装置9.集流管10.灭火剂管路单向阀11.压力软管12.灭火剂容器阀13.机械应急开启把手14.柜体15.灭火剂储存容器16.开启管路17.开启装置18.报警灭火控制器 图1 柜式装置工作原理图（2）组合分配七氟丙烷自动灭火系统工作 原理图见2图2 组合分配系统示意图1.紧急启停按钮2.放气指示灯3.声报警器4.声光报警器5.喷 嘴6.火灾探测器7.电气控制线路8.灭火剂输送管道9.选择阀10.信号反馈装置11.开启管路12.集流管13.灭火剂管路单向阀14.开启管路单向阀15.安全泄压阀16.压力软管17.灭火剂容器阀18.机械应急开启把手19.瓶组架20.灭火剂容器21.开启装置22.报警控制器23.灭火控制器24.安全隔离装置25.低泄高密阀七 灭火装置动作程序图灭火装置动作程序图图2 灭火装置动作控制程序图第二节 装置选择方法选择本柜式装置时，应确定该保护区保护对象，计算出防护区净容积，即可从以下表格选出所需装置型号和应该充装灭火剂量。第三节 灭火剂设置用量计算方法1、设计标准（1） NFPA洁净气体灭火剂灭火系统（2） 七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范（3） ISO/CD14520-15（1997年第3版）气体灭火系统物理性能和系统设计2、设计条件（1） 保护区尺寸；（2） 保护对象；（3） 保护区最低、最高温度；（4） 保护区海拔高度；3、灭火剂设计用量计算（1） 按公式计算 式中 W:灭火剂设计用量（kg）V:保护区净容积（m3）S:七氟丙烷蒸汽比容（m3/kg） S0.1269+0.000513t，式中t保护区最低温度（）C:设计浓度（%）K:海拔高度修正系数（2） 设计用量也能够依据表格查取，并用海拔高度修正系数修正。4、灭火剂储存容器内剩下量每只灭火剂储存容器内喷放剩下量按2.0kg计算。5、灭火剂设置用量灭火剂设置用量灭火剂设计用量瓶组数2.0表5 保护区单位体积灭火剂用量（kg/m3）温度（）设计浓度（%）6789101112131415-100.52540.61960.71580.81420.91471.01741.12251.23011.34011.4527-50.51410.60640.70050.79670.89510.99571.09851.20381.31141.421600.50340.59360.68580.78000.87630.97481.07551.17851.28391.391850.49320.58160.67190.76420.85860.95501.05371.15461.25791.3636100.48340.57000.65850.74900.84140.93601.03271.13161.23281.3364150.47400.55890.64570.73440.82510.91781.01261.10961.20891.3105200.46500.54830.63350.72050.80940.90040.99341.08861.18591.2856250.45640.53820.62170.70710.79440.88370.97501.06841.16401.2618300.44810.52840.61040.69430.78000.86760.95731.04901.14281.2188350.44010.51900.59960.68190.76610.85220.94021.03031.12241.2168400.43240.50990.58910.67010.75280.83740.92391.01241.10291.1956450.42500.50120.57900.65860.73990.82300.90800.99501.08401.1571500.41800.49290.56940.64760.727600.80930.89290.97841.06601.1555表6 海拔高度修正系数海拔高度（m）修正系数-10001.13001.00010000.88515000.8300.78525000.73530000.69035000.65040000.61045000.565第四节 具体设计（见设计图纸）1 基础概况：依据据现场情况，本系统分三个灭火防区，采取一套组合分配式有管网七氟丙烷自动灭火系统。2 防护区应设泄压装置，并宜设在外墙或屋顶上。当设置在外墙上时应在防护区净高2/3以上。如防护区门窗等封闭不严，且开口面积和泄压口面积靠近，可不设泄压口。3 各防区参数及灭火药剂计算结果(见图纸)第五节 安装(一)无管网柜式灭火装置安装: 本装置安装场所应符合下列要求：（1） 环境温度为0C50C，且干燥、通风良好；（2） 空气中不得含有易爆、导电尘埃及腐蚀部件有害物质，不然必需给予保护，装置不得受到震动和冲击；（3） 整个柜体必需能安装平稳，不许可倾斜；（4） 防护区面积不宜大于100m2，容积不宜大于3003m；（5） 防护区维护结构及门窗耐火极限均不应低于0.5h，吊顶耐火极限不应低于0.25h；（6） 防护区维护结构承受内压许可压强，不宜低于1.2kPa；（7） 防护区灭火时应保持封闭条件，除泄压口以外开口，和用于该防护区通风机和通风管道中防火阀，在喷放七氟丙烷之前，应做到关闭；（8） 防护区泄压口宜设在外墙上，应在防护区净高2/3以上，泄压口面积应该依据相关标准进行计算；（9） 当设有外开弹性闭门器或弹簧门时，假如其开口面积大于泄压口计算面积，不须另设泄压口。 安装在防护区里位置应选择能避免靠近热源和太阳光直接照射地方，并靠近墙体安装。喷嘴喷射方向应朝防护区 本装置安装时，应根据下列次序进行：（1） 根据选定位置将柜体安放平稳；（2） 将灭火剂瓶组放入柜内，并用固定抱卡和螺栓螺母固定在柜体上；（3） 将管路安装在柜体内顶部，并用固定抱卡和螺母固定在柜体顶部；（4） 安装喷嘴管路、管件和喷嘴、喷嘴罩，注意应将喷嘴罩用固定螺母固定；（5） 安装压力信号反馈装置，安装位置在弯头上；（6） 安装开启瓶，用抱卡和螺栓螺母将开启瓶固定在柜体内侧面；（7） 安装开启管路和管件；（8） 检验各个安装连接部位，必需确保固定牢靠，管路连接处密封良好。(二)组合分配式有管网七氟丙烷系统安装:1） 装分为七氟丙烷(HFC-227ea)灭火系统瓶组和喷嘴管路系统，依据设计图及现场情况进行；（2） 喷嘴管路系统在现场安装，采取螺纹连接，管材采取20#无缝钢管，应符合GB3639和GB8163要求，无缝钢管必需内外镀锌，安装后应进行水压(气压)强度试验，试验压力为4.3Mpa(4Mpa)，连续三分钟无渗漏和破裂现象；（3） 分布管系水平定向敷设坡度，取顺向13/1000;（4） 管道支架通常采取导向支架，许可有少许轴向移动，不许可有横向移动，同时设置部分支架；（5） 管道系统安装完成后，应进行气密性试验，试验介质为氮气或压缩空气，试验压力为4.2Mpa，在无气源补充条件下，连续五分钟，压力下降不得超出试验压力10；（6） 气密性试验后，用0.5-0.7Mpa氮气或压缩空气，对管道系统进行吹除，吹除管道中灰渣，确保管道通畅性。第三章 报警系统设置一 系统说明：本灭火系统灭火防区火灾探测部分系统重新设置一套火灾报警控制系统，由火灾报警控制器经过编程对灭火防区火灾探测器，单输入和输出模块，进行识别和联动控制，组成一套完善火灾自动探测，自动报警及联动控制火灾自动报警灭火系统，因为含有统计打印功效，所以能自动打印出火灾发生时间，报警探头地址码，时间前后和灭火开启时间，为分析火灾发生过程及原因提供证据。二 本系统优点1火灾自动报警及消防联动控制系统优点火灾自动报警及消防联动控制系统，是莱安安全技术股份研制高科技消防电子产品，本系列产品含有以下关键特点： (1)火灾探测器智能化：每只探测器内均安装有一只单片计算机，探测器上电后计算机可对传感器采集到环境参数(烟雾、水气、粉尘等)信号进行分析判定，并向火灾报警控制器传送正常、火警、污染、故障等状态信号，极大降低误报。探测器智能化后可大大降低一般火灾报警系统中探测器和控制器之间信息传输量，深入提升了火灾报警系统可靠性。另外，智能型光电感烟及电子感温探测器可实现电子编码及离线特征检验，方便安装、调试及维修。 (2)火灾报警控制器智能化：火灾报警控制器采取大屏幕汉字液晶显示，清楚直观。除可显示多种报警信息外，还可显示各类图形。报警控制器可直接接收火灾探测器传送各类状态信号，经过控制器可将现场火灾探测器设置成信号传感器，并对传感器采集到现场环境参数信号进行数据及曲线分析，为更正确判定现场是否发生火灾提供了有利工具。控制器若配接LonWorks总线接口，可直接和莱安企业生产楼宇自动控制系统集成联网。 (3)报警及联动控制系统全功效化：控制器采取内部并行总线设计，积木式结构，容量扩充简单方便。系统可采取报警联动共线式布线，也可采取报警和联动分线式布线，适适用于现在多种报警系统布线方法，根本处理了变更产品设计带来原设计图纸改动问题。各类控制器全部经过GB4717-93及GBl68061997双项标准检验。 (4)探测器和控制器采取无极性信号二总线技术，整个报警系统布线极大简化，便于工程安装、线路维修，降低了工程造价。系统还设有总线故障报警功效，随时监测总线工作状态，确保系统可靠工作。 (5)控制器内设有Watchdog功效，由外界强电磁干扰造成系统程序混乱，可自动恢复正常运行。多种探测器本身采取了对应抗干扰方法，多方面降低了误报率。 (6)可随时经过输入密码对系统内任意探测器进行开启、关闭及报警趋势状态检验操作，并依据现场情况对探测器灵敏度进行调整。 (7)交、直流两用供电系统，交流掉电时，直流供电系统可自动导入，以确保控制器运行连续性。 (8)报警控制器可自动统计报警类别、报警时间及报警地址号，便于查核。报警控制器配有时钟及打印机(可选配)，统计、备份方便。 (9)信号传输距离远。探测器及模块到控制器间传输距离达成15公里时系统仍可正常工作。 (10)配接专用连接探测器及模块光纤接口，可实现远程(30公里)探测器及模块到控制器之间信号传输。控制器之间也可经过专门设计RS-232光纤接口，实现远程联网通讯。GST系列分布智能火灾自动报警及消防联动控制系统，是莱安安全技术股份最新研制产品，符合现代火灾自动报警系统发展方向，投放市场以来得到了消防管理部门、设计院、施工单位及用户广泛好评。三 报警联动控制系统各部件性能、技术参数1.点型感温火灾探测器点型感温火灾探测器（以下简称探测器）是和 9000系列控制器配套使用产品，为二总线工作方法。探测器内置微处理器，支持电编码。探测器实时采集现场温度信息，并将数据传送至火灾报警控制器，同时也能接收并实施火灾报警控制器给出控制命令。巡检状态时，探测器指示灯闪亮，当被监视区域发生火灾，温度上升到报警阈值后，控制器依据接收到探测器信息确定火警发生，同时点亮探测器指示灯，指示有火警发生。探测器适适用于火灾发生时有大量热产生场所，如厨房、锅炉房、发电机房、烘干车间、吸烟室等工业和民用建筑。不适适用于火灾发生时产生大量烟、少许热场所。产品特点全电子编码，编码地址可经过编码器现场改写。单片机实时采样处理数据，曲线跟踪现场情况。含有温度赔偿，传感器失效检测功效（故障上报控制器）。无极性二总线连接，安装、维护简单，连接线无需区分颜色。采取上、下盖结构设计，独立底座安装，安装、调试、维护简单方便。性能指标工作电压：24V（脉冲调制）工作电流：监视状态300uA，报警状态1.5mA 使用环境：室内，温度1050，相对湿度95%(402无凝露) 编码方法：经过编码器可现场编码，地址范围 1324任选工作指示：监视状态红色指示灯闪烁，报警状态红色指示灯常亮接线方法：无极性二总线制（L1、L2）外形尺寸：直径 100mm，高 56mm（带底座）安装高度：8m2. 点型光电感烟火灾探测器JTY-GD-S839点型光电感烟火灾探测器（以下简称探测器）是两线制开关量型探测器。它采取无极性两线制连接，可应用在相兼容传统开关量报警控制系统和监控报警系统中，也可经过接口模块接入智能火灾自动报警控制系统中。探测器实时监测现场烟雾浓度，处于监视状态时，红色指示灯闪烁，工作电流小；当现场烟雾浓度超出设定报警阈值时，探测器进入报警状态，红色指示灯常亮，回路电流快速增大，探测器报警信号以电流改变形式给出，且含有报警锁定功效，报警复位只能经过短暂断电来实现，探测器含有灰尘积累自动赔偿功效，能降低灰尘对探测器灵敏度影响。探测器适适用于火灾发生时有大量烟雾产生，而正常情况下无烟雾场所，如：饭店、宾馆、教学楼办公楼、计算机房、通讯机房、书库和档案库等工业和民用建筑。但不适适用于有大量粉尘、水雾滞留场所；不适适用于可能产生蒸汽和油雾场所；不适适用于正常情况下有烟滞留场所3、气体灭火控制器JB- QBL- QM300/ 4是新型数字量气体灭火控制盘，含有 324个报警控制点，且探测器/模块全混编、无极性、两总线，同时含有 4个区域放气控制板。它和现场手/自动转换盒、紧急启/停按钮、声光警报器、放气指示灯、失重显示盘、开启气瓶、灭火剂瓶组成完整气体灭火控制系统。满足 GB4717- 火灾报警控制器、GB16806- 消防联动控制系统和GA61- 固定灭火系统驱动、控制装置通用技术条件要求。产品特点智能探测器和模块内置微处理器，含有数字滤波和自动赔偿功效，采集数据真实可靠，JB- QBL-QM300/ 4气体灭火控制盘采取模糊控制理论、现代火灾报警理论对数据进行处理，从根本上消除漏报，降低误报，提升了可靠性。本控制盘含有对探测器灵敏度进行设置功效，可依据具体环境及关键性对探测器报警灵敏度进行调整。探测总线和控制总线共用二总线，不分极性，探测器/模块全混编，智能探测器和智能模块可直接挂在上面，极大简化了系统布线、工程安装和线路维护JB- QBL- QM300/ 4经过标准 RS- 485通讯接口连接楼层火灾显示盘显示火警经过 CAN总线，本控制盘可和 9000系统控制器进行联网，上传放气、火警、开启障、500条历史放气和500条历史动作，全方面统计控制盘运行中多种事件，可随时查阅。 连续运行采取 19264点阵液晶显示，可同屏显示 4行 12列汉字信息反馈和故障信息，同时也能够接收 9000系统控制主机下发复位和模块启停命令含有历史事件统计功效，能够统计 999条历史火警、999条历史反馈、500条历史故障、500条历史放气和 500条历史动作，全方面统计控制盘运行中多种事件，可随时查阅反馈和故障信息，同时也能够接收 9000系统控制主机下发复位和模块启停命含有历史事件统计功效，能够统计 999条历史火警、999条历史反馈、500条历史反馈，500条历史故障，500条历史放气和500条历史动作，全方面统计控器运行中多种事件，可随时查阅。JB- QBL- QM300/ 4可使用U盘进行历史数据拷贝和设置信息导入能够管理 4个灭火分区，每个分区独立经过多线方法
