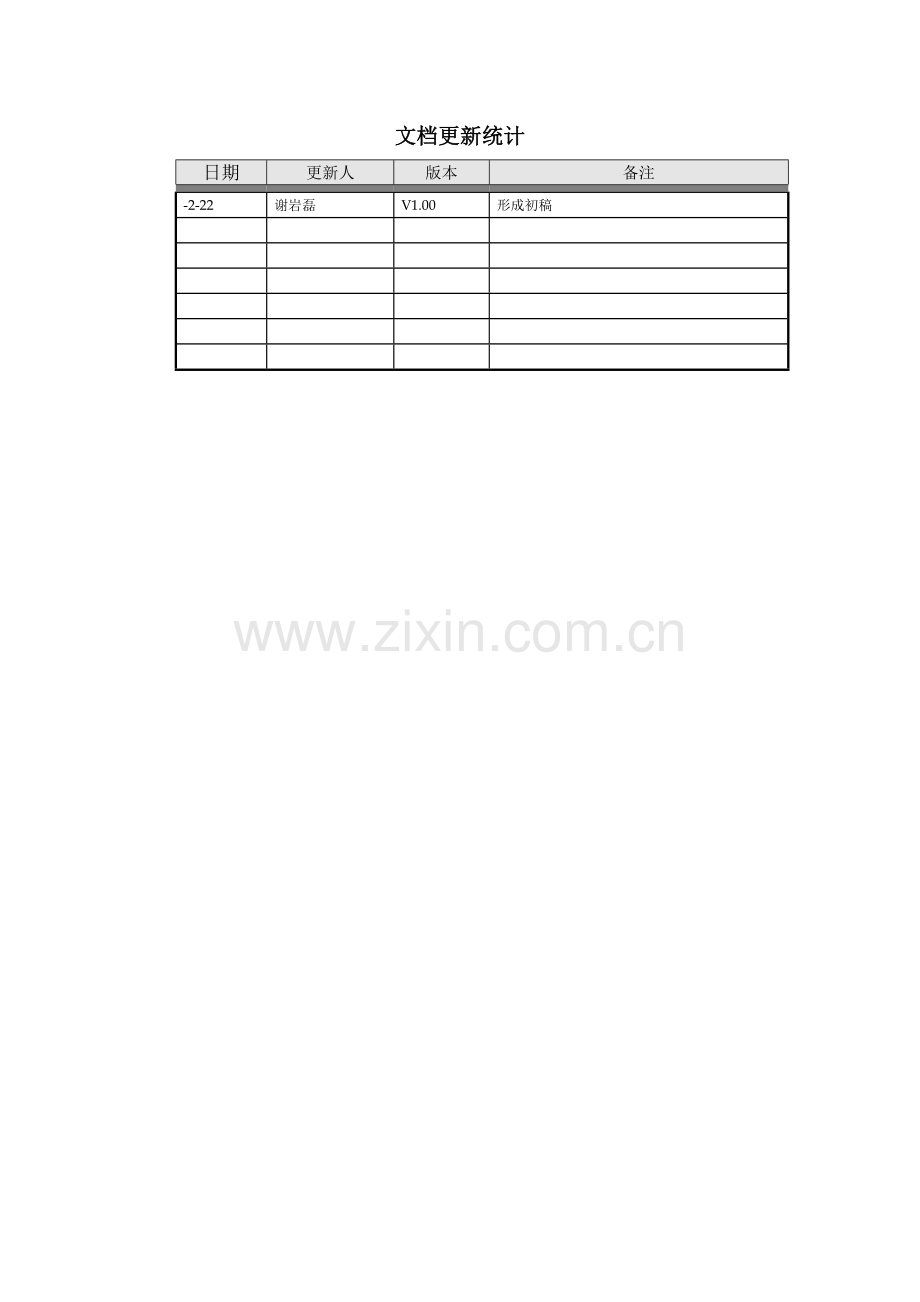

文档更新统计日期更新人版本备注 -2-22 谢岩磊 V1.00 形成初稿大唐移动ECT7310终端协议一致性测试仪 ---TD-LTE领域终端协议一致性测试全方面处理方案 1 产品介绍 ECT7310是大唐移动推出最新一代终端协议一致性测试仪表，全方面支持终端TD-LTE协议一致性测试关键规范。其射频和基带部分采取大唐移动自主研发最新一代通用仪表平台，ECT7310继承了大唐移动在TD-SCDMA终端协议一致性测试领域经验，基于ECT7310，大唐移动能够提供TD-LTE和TD-SCDAM互操作协议一致性测试平台和GSM互操作协议一致性处理方案，从而覆盖TDD领域终端协议一致性测试，含有极高可扩展性 ECT7310可应用于认证试验室认证测试，运行商移动终端入库和集采测试，移动终端、芯片厂商产品开发和系统测试中，能有效帮助用户提升移动终端和无线通信网络之间互联互通一致性测试能力。 2 关键特点 l 完全自研通用软/硬件平台，含有良好前向兼容性和后向扩展性 ECT7310由TD-SCDMA终端协议一致性测试仪平滑演进而成，前向可扩展兼容TD-SCDMA模块，后向可扩展兼容LTE-Advanced测试，在满足终端LTE协议测试需求基础上充足保护用户现有投资，提升仪表使用效率。 l 全方面支持3GPP R9 -12规范中要求TD-LTE终端协议一致性测试用例测试用例严格根据规范进行设计，而且能够满足运行商、工信部认证标准及终端选型等不一样领域使用需求，是现有TD-LTE终端协议一致性测试领域支持用例数量最多且最全方面仪表，全部用例均提交GCF认证经过。 l 采取业界通用一致性语言TTCN3开发测试例脚本，高效率、低成本作为TD-LTE第一款以TTCN方法开发协议测试仪表，ECT7310脚本构架完全采取TTCN3方法进行设计，拥有完整L1，L2协议栈，用例实施过程严格满足TS36.523时延要求，含有权威性和灵活性，并可依据3GPP演进及用户需求快速完成用例扩充，成本更低，效率愈加好，方法愈加快捷。 l 灵活测试脚本包组合，支持建立自动化测试用例集，方便用户进行大批量无人看管集中测试 l 提供具体、完备测试日志和报表功效，便于用户快速定位和分析问题 ² 方便正确分析连续NAS、RRC、RLC等多层信令内容，正确定位和分析问题 ² 具体全方面测试日志统计及提取 ² 支持测试日志以终端名称及结果生成，方便用户进行日志筛选和查找灵活脚本包组合，用户可自行设置脚本包日志以用终端型号、用例编号及实施结果命名标准UU口NAS、RRC、RLC等协议消息实时显示 l 简练操作界面方便用户快速掌握测试方法人性化操作界面，对不一样通信制式测试时只需要经过软件选择相关协议栈版本即可实现测试 l 全方位人性化操作模式，支持手动和自动两种测试模式 ECT7310支持终端标准AT指令方法自动化控制，可自动化控制终端进行开\关机、PDP激活、主被叫等过程，用户可依据终端实现方法调整AT指令发送参数，方便用户进行大批量用例快速实施，提升测试效率；同时仪表也支持用例单步操作手动测试，方便用户进行单一用例定位。采取标准AT指令控制移动终端批量自动化测试 l 提供TDD领域终端协议测试全方面处理方案 ² 单表支持TD-LTE终端协议一致性测试 ² 单表支持TD-SCDMA终端协议一致性测 ² 和其它表配合后能够进行TD-LTE/TD-SCDMA/GSM三种通信制式间互操作协议一致性测试 3.实际应用测试系统举例工控机上安装用例管理SMT软件，经过以太网控制主设备完成用例实施，仪表射频输出和被测终端相连，一体化平台提供一个包含用例实施、监控和分析整体测试环境测试方法举例被测终端协议参数设置，该参数能够导入，通常由厂家提供选侧测试用例实施方法打开脚本包，选择测试用例 4技术指标 ü 综合性能指标 ² 容量：同时可支持5个20MHz带宽 TD-LTE小区 ² 供电方法：220V AC供电方法 ² 工作温度：0°C ~ 40°C ² 功耗：小于700W ² 重量：130kg ² 尺寸：600*600*1450mm ü 协议测试功效（TD-LTE模块） ² TD-LTE标准L1和L2测试功效 ² NAS测试功效 ² RRC测试功效 ² PDCP测试功效 ² RLC测试功效 ² MAC测试功效 ² DRB测试功效 ² IP测试功效 ü 射频性能指标（TD-LTE模块） ² 发射机性能指标工作频段 2320-2370MHz 额定发射功率范围 -40~ -10 dBm rms 可编程增益控制范围 >0~30dB 带内增益波动 1.5dB 带内群时延波动 10ns 邻道功率泄露 <-55dBc@Pout=-2.5dBm 次邻道功率泄露 <-58dBc@Pout=-2.5dBm 发射EVM <1.5% 发射PCDE < -28dB 收发切换时延 <4ns 端口驻波 <1.5 发射绝对噪底 < -60 dBm/MHz offset 3.2MHz　工作频段 2580-2620MHz 额定发射功率范围 -40~ -10 dBm rms　可编程增益控制范围 >0~30dB 带内增益波动 1.5dB 带内群时延波动 10ns 邻道功率泄露 <-55dBc@Pout=-2.5dBm 次邻道功率泄露 <-58dBc@Pout=-2.5dBm 发射EVM <1.5% 发射PCDE < -28dB　收发切换时延 <4ns 端口驻波 <1.5 发射绝对噪底 < -60dBm/MHz offset 3.2MHz　 ² 接收机性能指标工作频段 2320-2370MHz 噪声系数 <15dB 参考灵敏度 <82dBm 最大输入电平 -10dBm 可编程增益控制 >0~30dB 带内群时延 <10ns 输入IP3 >=24dBm 输入1dB压缩点 30 dBm 端口驻波 <1.5 工作频段 2580-2620MHz 噪声系数 <15dB 参考灵敏度 <82dBm 最大输入电平 -10dBm 可编程增益控制 >0~30dB　带内群时延 <10ns 输入IP3 >=24dBm 输入1dB压缩点 30 dBm　端口驻波 <1.5 5.服务 l 提供全方面售前产品演示方案，方便用户体验ECT7310强大协议一致性测试功效。 l 完善售后服务，从产品安装到后期人员培训，从产品升级到问题故障分析，全方位、快速响应用户需求。
