广场砖铺设专项方案.doc

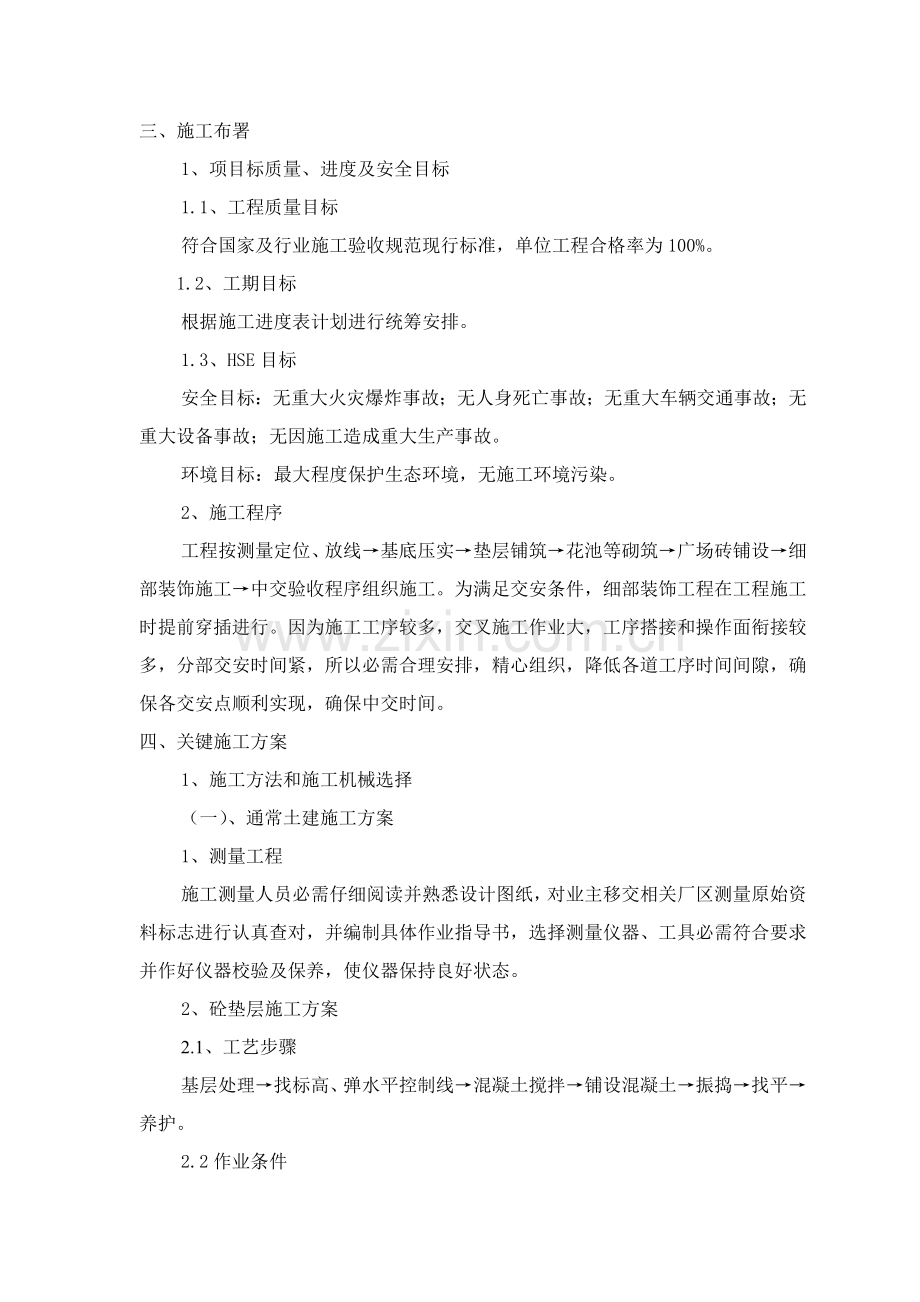

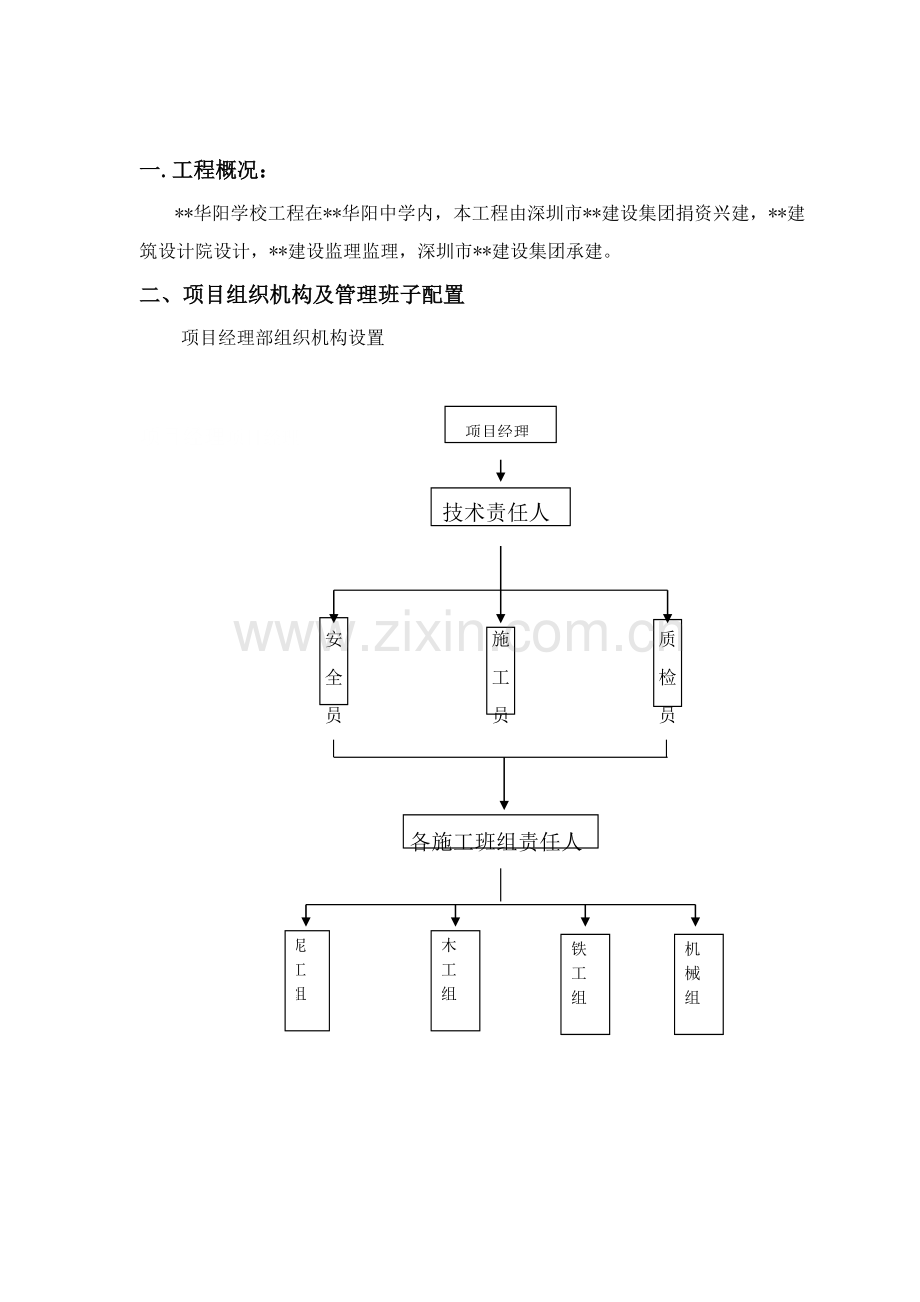

一.工程概况：*华阳学校工程在*华阳中学内，本工程由深圳市*建设集团捐资兴建，*建筑设计院设计，*建设监理监理，深圳市*建设集团承建。二、项目组织机构及管理班子配置项目经理部组织机构设置项目经理项目经理项目经理 技术责任人安 施 质 全 工 检 员 员 员各施工班组责任人泥 工 组木 工 组铁 工 组机 械 组 三、施工布署1、项目标质量、进度及安全目标1.1、工程质量目标符合国家及行业施工验收规范现行标准，单位工程合格率为100%。1.2、工期目标根据施工进度表计划进行统筹安排。1.3、HSE目标安全目标：无重大火灾爆炸事故；无人身死亡事故；无重大车辆交通事故；无重大设备事故；无因施工造成重大生产事故。环境目标：最大程度保护生态环境，无施工环境污染。2、施工程序工程按测量定位、放线基底压实垫层铺筑花池等砌筑广场砖铺设细部装饰施工中交验收程序组织施工。为满足交安条件，细部装饰工程在工程施工时提前穿插进行。因为施工工序较多，交叉施工作业大，工序搭接和操作面衔接较多，分部交安时间紧，所以必需合理安排，精心组织，降低各道工序时间间隙，确保各交安点顺利实现，确保中交时间。四、关键施工方案1、施工方法和施工机械选择（一）、通常土建施工方案1、测量工程施工测量人员必需仔细阅读并熟悉设计图纸，对业主移交相关厂区测量原始资料标志进行认真查对，并编制具体作业指导书，选择测量仪器、工具必需符合要求并作好仪器校验及保养，使仪器保持良好状态。2、砼垫层施工方案2.1、工艺步骤基层处理找标高、弹水平控制线混凝土搅拌铺设混凝土振捣找平养护。2.2作业条件甲方及监理方同意隐蔽能够进行下道工序施工。砼垫层外边线及标高均已测设,并经甲方及监理复核。多种设施材料及周转材料均已到位,劳动力已经全部到位;2.3、施工方法2.3.1施工准备1)基层处理：把粘结在混凝土基层上浮浆、松动混凝土、砂浆等用錾子剔掉，用钢丝刷刷掉水泥浆皮，然后用扫帚扫净。2)找标高弹水平控制线：依据设定水平标高线，往下量测出垫层标高，有条件时可弹在四面墙上。3)铺设混凝土：混凝土垫层厚度不应小于60mm。为了控制垫层平整度，首层地面可在填土中打入小木桩，拉水平标高线在木桩上做垫层上平标识。做平为垫层上标高。4)振捣：用铁锹铺混凝土，厚度略高于找平标识，随即用平板振捣器振实。5)找平：混凝土振捣密实后，以墙上平标高线及找平标识为准检验平整度，高铲掉，凹处补平。6)养护：已浇筑完砼垫层，应在12h左右覆盖和浇水，通常养护不少于7d。7)砼现场第一车应进行开盘判定,且要留置一组砼试块进行标养,作为验证配合比依据8)许可偏差：(mm) 表面平整：10 标 高：i10 坡 度：20且小于309)砼运输:浇筑过程立即间间歇不超出砼初凝时间。垫层砼要一次连续浇筑结束。 3、广场铺砌施工方案3.1、工艺步骤本工序施工工艺步骤：施工准备砂浆摊铺花岗岩石块铺贴灌缝养护。3.2、施工方法3.2.1施工准备清理基层：将混凝土层（水稳层）表面积灰及杂物等清理洁净。如局部凹凸不平，应将凸处凿平，凹处补平。 找平、弹线：根据设计图纸标高控制点内近引标高及平面轴线。每个5m*5m方格开始铺砌前，先依据位置和高程在四角各铺一块基准石材，在此甚础上在南北两侧各铺一条基准石材。经测量检验，高程和位置无误后，再进行大面积铺砌。 试拼和试排：铺设前对每一块石材，按方位、角度进行试拼。试拼后按两个方向编号排列，然后按编号排放整齐。为检验板块之间缝隙，查对板块位置和设计图纸是否相符合。在正式铺装前，要进行一次试排。 3.2.2、砂浆摊铺（厚度100mm板材砂浆层为30mm、厚度30、50mm板材砂浆层为20mm）：按水平线定出砂浆虚铺厚度（经试验确定）拉好十字线，即可铺筑砂浆。用1：3干硬性水泥砂浆，铺好后刮大杠、拍实、用抹子找平，其厚度高出水平线23mm. 3.2.3花岗岩铺贴：铺贴前预先将花岗岩除尘，浸湿后阴干后备用。在板块试铺时，放在铺贴位置上板块对好纵横缝后用预制锤轻轻敲击板块中间，使砂浆振密实，锤到铺贴高度。板块试铺合格后，翻开板块，检验砂浆结合层是否平整、密实。增补砂浆，在水泥砂浆层上浇一层水灰比为0.5左右素水泥浆，然后将板块轻轻地对准原位放下，用橡皮锤轻击放于板块上木垫板使板平实，依据水平线用水平尺找平，接着向两侧和后退方向次序铺贴。铺装时随时检验，如发觉有空隙，应将板材掀起用砂浆补实后再进行铺设。 3.2.4灌缝、擦缝：铺砌完后按板材颜色用白水泥和颜料和板材色调相近1：1稀水泥浆，装入小嘴浆壶渐渐灌入板块之间缝隙内，流在缝边浆液用牛角刮刀喂入缝内，至基础饱满为止，缝宽为2mm；12h后，再用棉纱团蘸浆擦缝至平实光滑。粘附在石面上浆液随手用湿纱团擦净。 3.2.5覆盖养护：灌浆擦缝完24h后，应用土工布或洁净细砂覆盖，喷水养护不少于7d. 3.3、施工注意事项3.3.1、施工准备（1）材料准备应符合下列要求：依据设计要求及规范要求对所用材料应进行质量检验，合格后方可进场；广场砖码放时应轻拿轻放码放，整齐并按批量、颜色、块形、厚度、抗压强度分别堆放；垫砂层及接缝用砂应分别堆放，并应采取预防雨淋方法。（2）定位标定高程及基层复查依据设计图纸应进行路面定位及标定高程。应对基层表面进行复查，不符合要求，应进行修整。广场砖基准点和基准线设定，依据铺筑平面设计图，在路缘石边应设定广场砖基准点。经过广场砖基准点，应设置两条相互垂直广场砖基准线，其中一条基准线和路缘石基准线夹角宜为0或45如5.4.2图所表示。设置两个及以上广场砖基准点同时铺筑广场砖时，依据工程规模及路面砖块形尺寸，宜设间距为5m纵横平行广场砖基准线。3.3.2、砂浆垫层摊铺砂浆垫层虚铺厚度应由设计和试验确定。依据工程量大小，摊铺垫层方法采取刮板法施工。在已摊铺好垫层上，不得有任何扰动。3.3.3、广场砖铺砌依据设计图纸，广场砖铺筑应从广场砖基准点开始，并应以广场砖基准线为基准，按设计要求图案铺筑广场砖。铺筑广场砖时，不得站在砂浆垫层上作业，可在刚铺筑广场砖上垫上一块大于0.3m木板站在木板上铺筑。广场砖接缝宽度应符合CJJ79-98要求，铺筑到路边产生小于20mm缝隙时可合适调整广场砖之间接缝宽度来填补，不宜使用水泥砂浆填补。需用细石混凝土填补地方，应在当日用要求强度等级细石混凝土填补。接缝应确定两条相互垂直广场砖基准线为基准拉线进行调整。3.3.4、特殊部位施工广场周围设施施工应符合下列要求：检验井、污水井等周围突出部位应予清除，并用基层材料修整至基层顶面标高；检验井等周围广场砖，不得使用切断块，未铺筑部分，应立即用细石混凝土填补好。六、确保工程质量技术组织方法1、质量管理组织体系建立健全质量责任制，明确职责，形成一个严密质量管理工作体系，使工程全过程均处于受控状态，以确保工程质量满足甲方要求。2、组织管理2.1、健全施工组织管理机构，全方面组织管理施工，各个部门及岗位全部有明确职责、权限，作到各司其责，通力合作。 2.2、建立奖罚制度。对于主动落实实施管理制度、精心施工，工程质量满足要求班组或个人实施奖励，反之，对所完成工程质量恶劣、反复出现问题班组或个人进行处罚。3、施工过程全方面质量管理3.1、施工方案必需经过审批，上报监理同意后方可施工；施工中必需严格实施施工方案，不得私自更改。3.2、进行具体工程技术交底。技术交底分三级：一级是企业技术部门向项目部交底；二级是技术员向施工员交底；三级是施工员向班组交底。3.3、加强施工测量控制管理工作，对建设单位移交基准线、点进行认真复核。依据施工需要，合理部署现场测量控制网，并按规范要求进行闭合测量，严格控制测量精度。3.4、加强工序质量控制。各工序施工过程中，严格根据设计图纸和规范要求施工。各工序隐蔽前必需经过项目部质检人员和监理工程师签字认可后，方可进行下一道工序施工。3.5、立即对已完成工序检验验收。现场质检员在每道工序完成后，须进行外观和实测实量检验。对达不到要求，提出纠正和预防方法进行更正。4、加强材料管理4.1、严格控制原材料、半成品质量。施工中所用水泥、砂路面砖等原材料均应含有质量证实书，必需按规范要求进行抽检和试验，合格后方能使用。不合格品严禁使用。4.2、加强对砂浆质量控制。分别对砂浆配合比、坍落度等进行验收。4.3、施工中投入足够机械设备，确保施工顺利进行。加强机械设备管理工作，作好保养、维护工作、确保其最好工作状态，已确保工程质量。5、加强测量仪器、计量器具管理5.1、测量仪器、计量器具必需确定专员保管、专员使用。她人不得随意动用以免造成人为破坏。5.2、损坏测量仪器、计量器具必需立即申报修理调换，不得带病工作。5.3、测量仪器、计量器具要定时进行校对、判定，严禁使用未经校对过仪器和器具。6、各分项工程关键质量确保方法6.1、广场场地平整6.1.1 土方回填施工：因虚铺土超出要求厚度，或碾压不够遍数，甚至漏碾、基底有有机杂物或清理不洁净，造成问题均应在施工中认真实施规范各项相关要求，并要严格检验，发觉问题立即纠正。回填土扎实不密：应在碾压时对干土合适洒水加以润湿；如回填土太湿一样夯不密实呈“橡皮土”现象，这时应将“橡皮土”挖出，重新换好土再给予扎实。6.1.2施工过程中，对定位标准桩、标准水准点，填运土时不得碰撞，并应定时复测和检验标准桩点是否正确。6.1.3夜间施工时，应合理安排施工次序，并设置足够照明设备，预防超挖或铺填过厚现象发生。6.2、广场铺砌6.2.1、严格控制水泥、石粉、路面砖等原材料质量等级。6.2.2、做一路面面砖试验样板段，确定虚铺厚度，压实遍数。7、施工质量控制及注意事项：7.1铺砌前应进行选板试拼，有裂缝、掉角、翘曲和表面缺点板块应剔除，品种不一样板块不得混杂使用。7.2面层铺设应预防板面和基层出现空鼓现象，操作中应注意下承层表面应用钢丝刷清扫洁净，浇水湿润并均涂刷一层素水泥浆，砂浆铺设必需饱满，水灰比要正确，现场必需有计量配置；在已铺贴板块上不准站人，铺贴应倒退进行。用和板块同色水泥浆填缝，然后用软布擦洁净粘在板块上砂浆，在面层铺设后，表面应覆盖、湿润。养护期必需确保7d。7.3因为板块本身不平或厚度偏差过大（大于0.5mm）或铺贴时操作不妥，未找平或铺贴后过早上人踩踏等原因，轻易出现相邻两块板高低不平。若发生高低不平应进行处理，必需时用磨光机仔细磨平抛光。7.4利剑扇形基座花岗岩铺设，基础尺寸为非标准板。对于这些非标准板，在工厂定型加工即可（扇面内花岗岩铺贴时不留缝隙）。7.5避免错缝发生方法7.5.1、挑选石材。严格根据天然花岗岩建筑板村（GB/T18601-）标准，铺装前按长、宽、对角线尺寸、平整度及颜色等指标挑选石材；光面石材表面应光洁明亮、色泽鲜艳无刀痕、旋痕；其长度、宽度许可偏差值为+0、-1mm，平整度最大偏差值：长度400mm时为0.6mm；厚度偏差为2mm。并按不一样尺寸及颜色分别码放，方便铺装时使用。同一条中使用石材宽（长）度相同，以确保缝宽均匀。相邻条中石材尺寸大小互补，如本条石材尺寸为负偏差，则相邻条石材为正差，以抵消尺寸影响(在确保直线性及外观质量前提下)。7.5.2、严格测量管理。平面测量实施5m*5m方格网定位控制测量放线，施工中依据矩形控制网外廊线加密桩位，将控制桩投测至施工区后钉测钎。每测定一闭合图形完成后进行闭合校核，精度按二级平面控制网要求；测角中误差10”,边长相对误差1/10000，点位测定采取直角坐标法和极座标法。高程测量实际操作先算出5m*5m边线交点高程，作为施测数据资料，采取基准块和高程控制桩相结合方法进行控制，标高水准点放线要求闭合校测。正确定出5m*5m方格网及交点高程后，在每个5m*5m方内按石材位置和标高挂线。7.6、石材运输组织专门运输队。用叉车将石材运至工作面周围，然后用自制石材运输车运输到位。自制运输车用钢管及小推车轮子等制成。7.7、石材本身重量较大，准备采取铁锤击打，下垫皮垫作法（自制）。7.8、为确保击打后每块石材下砂浆密实度相同，每批砂、水泥拌制砂浆铺装前要做5m*5m面积试铺区，以确定该批砂浆虚铺厚度及锤击次数，作为大面积铺砌依据。这么做能够避免因沉降造成板间高低差。针对灌缝隙时水泥易污染石面情况，制作漏斗式专用工具。 8、成品防护方法8.1、成立工地成品保护小组，全方面负责并组织实施工地成品保护制度，加强成品保护教育。8.2、各工序之间要办理交接手续，明确上一道工序成品有没有损坏或丢失并做好统计，并向相关部门汇报。七、安全、职业卫生、环境保护及文明施工确保方法1、安全施工确保方法1.1、成立安全生产领导小组，配置专职安全员，领导负责工程安全生产工作。工程施工创中石化安全标准化工地。项目部安全管理网络图以下：项目经理（安全责任组组长）工长施工员专职安全员各专业施工班组技术责任人、项目工程师（安全责任组副组长）1.2、本工程安全目标：无重大伤亡事故，无重大机械设备事故，火灾事故，通常事故频率控制在2以内。1.3、做好分部各项安全交底工作，施工班组天天召开班前会对工人进行针对性安全教育、新工人未经三级安全教育不得上岗。1.4、确保和完善各项安全宣传方法，醒目位置设置安全生产宣传牌、标志牌等，高空施工作业时设置施工安全区，安全区用白线明确标明，闲杂人员不得入内。1.5、施工临时设施，各类场地、堆棚、仓库用电、用水均必需符合相关安全要求。加强机械电器设备接地、接零，建筑机械（塔机、井架等）避雷装置和其它安全限位管理和整改，实施一机一闸。1.6、机操人员，特殊工种必需经过培训，持上岗证上班，非操作人员不准动用机电设备。1.7、加强夜间施工照明管理。严禁乱拉接电线，遵守现场用电制度对于电线均应用木杆架设严禁随地拖拉或用钢管搭设。1.8、施工现场和周围设置封闭围墙和外界分割，实施封闭施工，高空施工设置安全区（设醒目标志）。1.9、楼面多种洞口设置盖或围栏防护，建筑物四面脚手架立面实施全封闭式施工，临边处及人员通道设双层水平防护棚，防护棚宽度大于4m，施工人员上下采取库侧斜道，基坑周围设置钢管栏杆防护。1.10、教会职员正确使用个人施工安全防火用具，严格实施安全生产十不准，全部施工方法全部须有安全方法，遵守安全防护要求，进入施工现场必需戴好安全帽，上操作岗位严禁穿高跟鞋、拖鞋或赤脚，施工部位无防护方法应系好安全带。1.11、现场安全工作关键是五防，抓人头、抓负责制，充足发挥“三宝”（安全帽、带、安全网）作用。在技术交底和设计交底时，必需做好安全交底。高空作业人员不得向下抛杂物等，以免伤人。1.12、严格落实实施防火工作责任制，必需切实地担当起消防安全责任人职责，现场配制灭火器，加强对施工期间用火、用电和易燃易烧物品管理，严格控制用火、明火审批手续。消防设施、易燃品、配电房派专员负责，严格管理，以予防为主。1.13、主动参与建设单位组织安全百日活动、安全月活动。每个月组织一次安全大检验，针对安全隐患立即整改。1.14.1安全检验施工中除进行常常性安全评分检验外，尚应配合好项目法人和监理工程师消除不安全原因，按以下要求进行定时安全大检验（包含阶段性检验，季节性检验和专业性检验），对查出问题按“三定”（定人、定时间、定项目）标准下达整改通知单，限期整改。 企业除常常派人深入现场进行日常检验外，每季组织一次大型安全检验； 班组除每七天进行一次大安全检验外，每日施工前做好交底工作，并对自己施工项目和范围进行检验，确定无隐患后方可施工。1.14.2 安全教育 工程项目部各级领导（含工程技术人员）以国家安全生产方针、政策和本岗位安全职责为关键内容，组织安全学习并经考试合格后，方能指挥组织施工生产。 班组长班组是施工最基层单位也是搞好安全生产工作基础，班组长是最基层组织者，所以，搞好班组长培训，提升班组长安全管理素质尤为关键，对班组长培训应以部颁规程、要求和 “班组长施工安全管理”为主进行学习，每半月考评一次，合格者方可上岗工作。 施工人员参与施工人员全部要按要求进行中石化长岭分企业三级安全教育和年度“安规”学习，并经考试合格方能上岗工作。 特种作业特种工作人员要按国家要求两年复审一次，经相关部门考评发证后方可上岗工作。上岗持证率100%。八、工期进度确保方法为确保工程按协议工期顺利完工，我项目部将从组织、技术力量、设备、物资等方面严格根据施工组织设计要求科学组织施工。1、人力确保方法我企业将和劳务分包方签署劳动力确保协议，确保技术工人能够满足技术要求。选择知根知底精干施工队伍，同时以发放补助形式奖励对于季节确保劳力队伍，确保季节劳动力充足。2、我企业成立了一个施工经验丰富、组织管理能力强、结构形式合理项目经理部，配置了一批优异管理人员、技术骨干，组成了一个高素质、高效率施工队伍。3、建立施工进度计划实施组织系统项目部依据施工组织设计，作到确保关键、统筹兼顾，以确保施工顺利进行。为了确保对施工项目进度实施计划控制，要依据总目标合理制订各分项工程管理目标，并层层落实至班组，各班组制订分项工程作业计划，层层落实到个人。项目部定时召开施工现场会议，检验计划落实情况和存在问题，发觉问题立即调整，对于未能按计划施工各分项工程项目，研究制订出对应方法，并落实责任人，使施工按计划顺利进行。在确保安全、质量前提下，节假日实施轮班休息方法，确保工作不停工。要确保使用民工人力稳定，传统节日和农忙季节采取增加酬劳、慰问等方法，确保施工力量。制订雨季施工计划，以加紧进度。4、认真做好施工准备，优化施工方案必需做好全场性施工准备（设备、材料、劳动力等）、分部工程作业条件准备（施工技术交底等）。在施工中采取流水作业施工方法，组织有节奏、均衡、连续施工，同时，在施工过程中，要依据工程实际情况不停优化完善各项施工方法，以加紧施工进度。5、做好施工中质量管理，以质量保进度。工程施工时，各施工工序均需严格根据设计和相关施工规范、标准要求进行，以免因质量问题造成返工，延误工期。6、做好施工中质量管理工作施工过程中，我项目部将加强施工现场管理工作，监督供给部门按计划供给劳动力、施工机具、运输车辆、材料构配件等，并对临时出现问题采取有效处理方法。同时，按施工平面图管理施工现场，结合实际情况进行必需调整，确保文明施工；了解气候、水、电情况，采取对应防范和确保方法；立即发觉和处理施工中多种事故和意外事件，调整各微弱步骤；加强施工现场设备利用率，加强机械设备管理；严格按维修保养使用要求操作，降低机械故障。7、维持好施工路段交通秩序8、施工监督计划实施时全体工作人员共同行动，要使相关人员全部明确各项计划目标、任务、实施方案和方法，将计划变成全体人员自觉行动，充足发挥广大干部职员发明精神，激发广大职员劳动热情，提升劳动效率。
