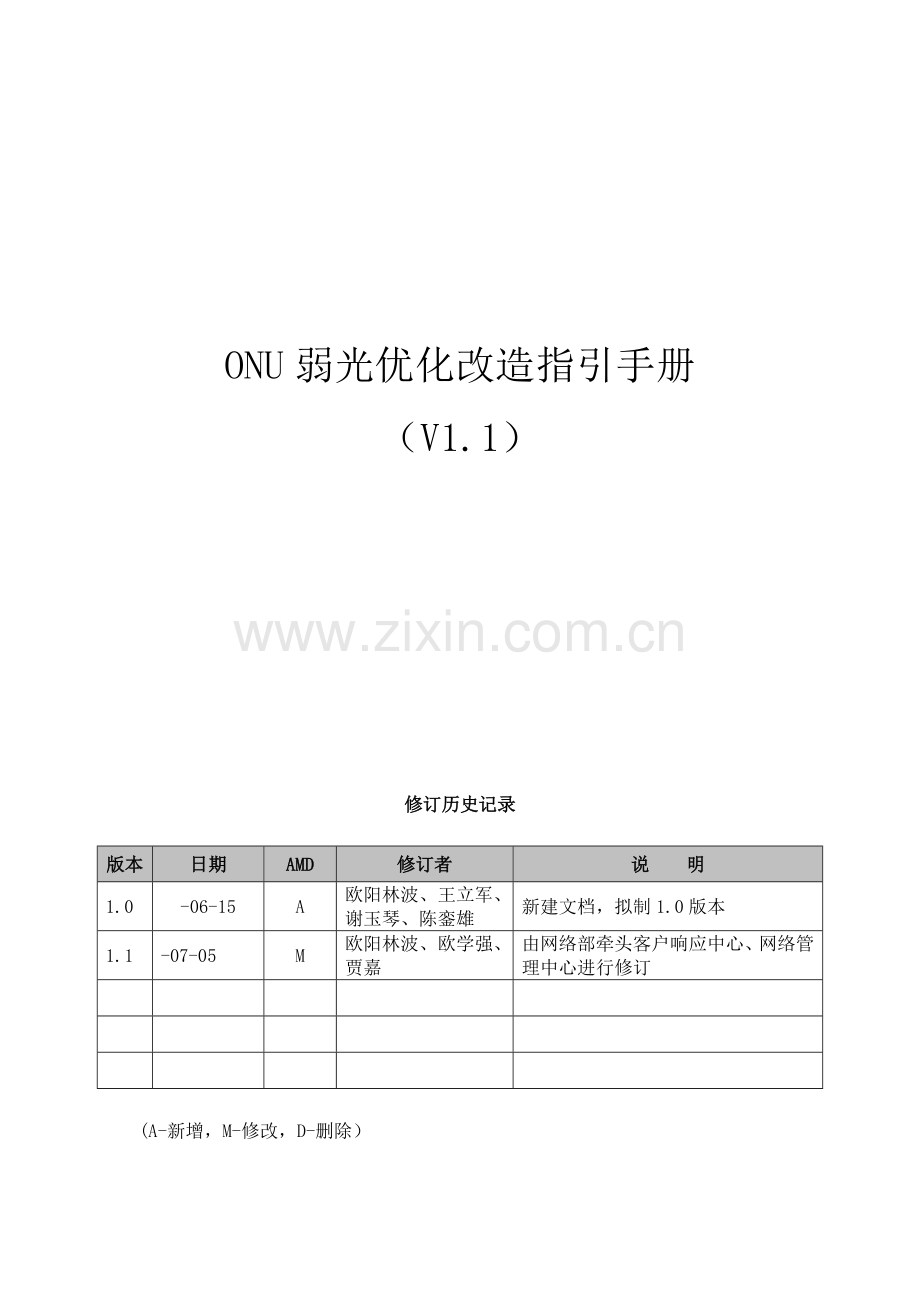

ONU弱光优化改造指引手册
（V1.1）

修订历史记录
版本
日期
AMD
修订者
说 明
1.0
-06-15
A
欧阳林波、王立军、谢玉琴、陈銮雄
新建文档，拟制1.0版本
1.1
-07-05
M
欧阳林波、欧学强、贾嘉
由网络部牵头客户响应中心、网络管理中心进行修订

(A- 新增，M-修改，D-删除）

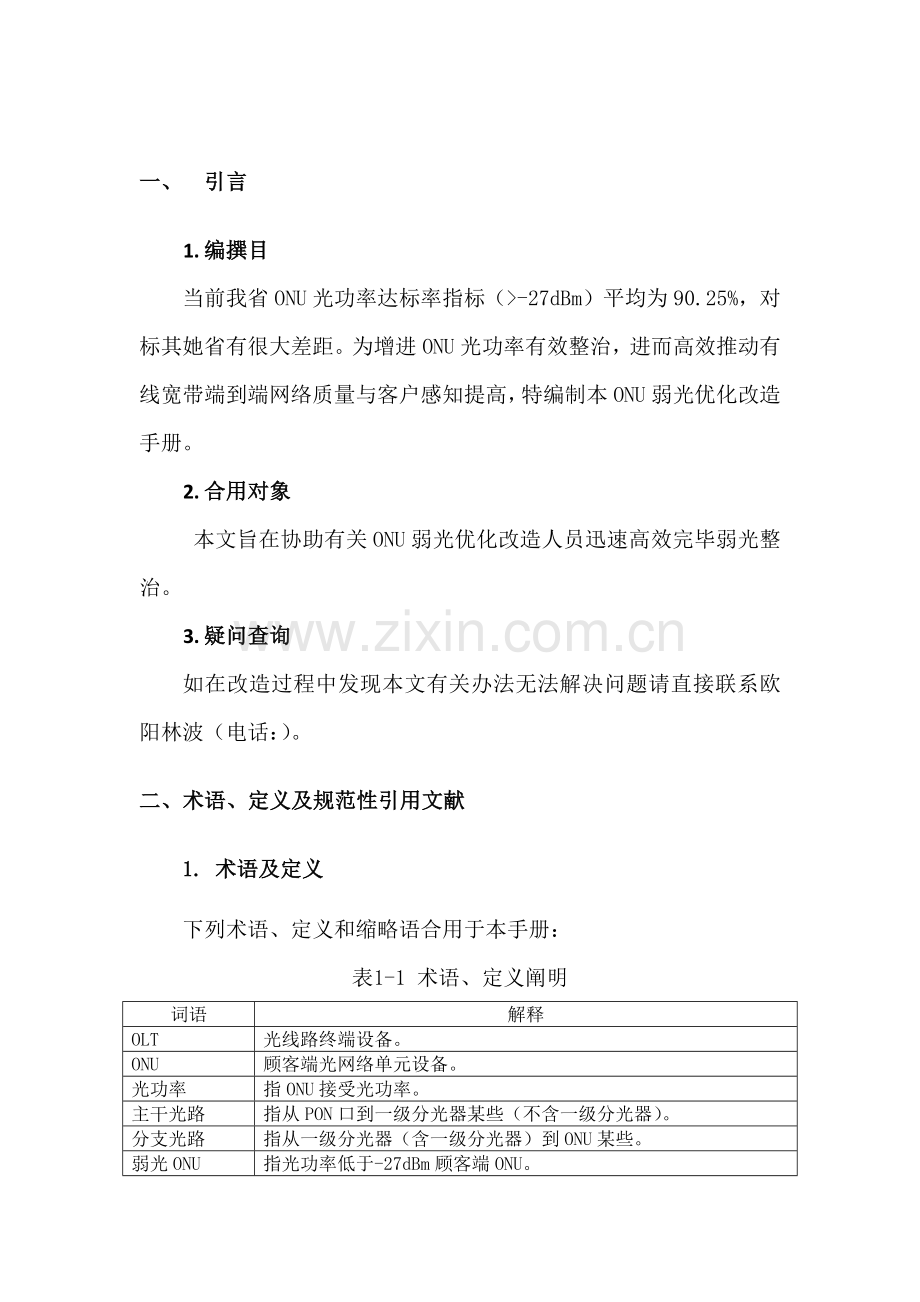

一、 引言
1. 编撰目
当前我省ONU光功率达标率指标（>-27dBm）平均为90.25%，对标其她省有很大差距。为增进ONU光功率有效整治，进而高效推动有线宽带端到端网络质量与客户感知提高，特编制本ONU弱光优化改造手册。
2. 合用对象
本文旨在协助有关ONU弱光优化改造人员迅速高效完毕弱光整治。
3. 疑问查询
如在改造过程中发现本文有关办法无法解决问题请直接联系欧阳林波（电话：）。
二、术语、定义及规范性引用文献
1. 术语及定义
下列术语、定义和缩略语合用于本手册：
表1-1 术语、定义阐明
词语
解释
OLT
光线路终端设备。
ONU
顾客端光网络单元设备。
光功率
指ONU接受光功率。
主干光路
指从PON口到一级分光器某些（不含一级分光器）。
分支光路
指从一级分光器（含一级分光器）到ONU某些。
弱光ONU
指光功率低于-27dBm顾客端ONU。
VLAN
Virtual Local Area Network虚拟局域网
PVLAN
私有VLAN（Private VLAN），也称“专用虚拟局域网”。
2. 规范性引用文献
下列文献中条款通过本手册引用而成为本手册条款。凡是注明日期引用文献，其随后所有修订版均不合用于本手册。凡是未注明日期引用文献，其最新版本合用于本手册。后续公司如有最新规定文献，请以最新文献为准。
表1-2 规范性引用文献
序号
编号
名称
发布单位
1
YD 5206-
宽带光纤接入工程设计规范
工业和信息化部
2
YD/T 5228-
光纤到户(FTTH)工程施工操作规程
工业和信息化部
3
YD/T 1636-
光纤到户（FTTH）体系构造和总体规定
信息产业部
4

中华人民共和国移动有线宽带PON网络建设规定（）
移动集团
5

广东移动ONU光功率采集系统安装指引阐明书
广东公司网络部
6

广东移动宽带社区营装维服务一体化运营管理细则
广东公司综合部
三、 ONU弱光优化改造目的
1. 顾客端ONU光功率低于-27dBm，需要进行改造，改造完毕后需要达到(－8，-25)dBm。
2. 年终城区社区ONU光功率达标率要达到98%，其她ONU光功率达标率要达到95%（存量ONU光功率达标范畴为（-8，-27）dBm）。
四、 ONU弱光优化改造开展思路
按照记录、分析、定位、解决、确认思路进行整治。故障排查按照由OLT至ONU从上至下顺序进行，即先排查OLT到一级分光器主干某些，再排查一级分光器到ONU分支某些。故障解决按先易后难、先集中后分散、先重要后次要原则。
地市分工协作界面划分：
Ø 部门分工
地市网络部：重要负责对ONU弱光优化改造工作全局把握和指引，对标省内先进地市ONU光功率达标率指标能力，对工作目的、运作机制、维护团队、资源配备等重大事项决策。
地市网络管理中心：重要负责建设全省ONU光功率查询系统，收集、分析ONU光功率数据，初步定位ONU弱光因素。牵头一级分光器（不含）以上某些光功率优化解决等；
地市客户响应中心：辅助定位ONU弱光因素、牵头一级分光器（含）如下某些光功率优化解决、收集顾客跳纤路由等。
Ø 团队分工
依照省公司下发《广东移动智慧家庭社区营装维服务一体化运营细则》文献，各市公司在相应覆盖区域内，将既有装维人员按工作职责分为“线路班”和“顾客班”两个团队，ONU弱光改造项目现场实行分工界面按此执行。
ü 线路班职责：负责OLT到社区末端分光器或共用ONU之间改造优化工作。
ü 顾客班职责：负责社区末端分光器或共用ONU之间到客户家之间改造优化工作。
详细工作流程及分工见下图：

图4-1 弱光改造分工示意图
图4-2 社区营装维服务一体化分工界面示意图
五、 ONU光功率采集
各地市依照《广东移动ONU光功率采集系统安装指引阐明书》，建立统一光功率采集平台，对不同厂家ONU数据进行汇总。按归属行政区域、综合业务接入区、OLT、PON口等多维度对弱光ONU进行分类记录。
在使用ONU光功率查询系统过程中，需要重点关注如下几点：
1. 建议在固定期间段导出数据。因未上线ONU无法导出其数据，故而建议在业务忙时进行导出，采集时段建议为22：00-23：00或02：00-03：00；
2. 筛选出来数据需要剔除其中PVLAN少于（包括）2位非业务VLAN；
3. 光功率采集过程中，不要同步启动其她任务（如流量等）采集，以防服务器CPU等超负荷。
六、 ONU弱光分析及问题定位

图6-1 GPON网络拓扑图
对弱光ONU以PON口为问题分析点，将弱光因素初步划分为主干光路和分支光路两大类因素。
一级分光模式：
1. 同一PON口下挂所有ONU都不大于-25dBm，且非OLT故障，可以划归为主干光路因素。
2. 同一PON口、同一五级地址下，若ONU光功率不不大于-27dBmONU数量比例超过20%，则可判断为一级分光器至顾客问题，划归为分支光路因素。
3. 其她不属于上面两种类型弱光分布状况，实际问题定位可按由OLT至ONU从上至下顺序进行现场检测排查，在各个光功率测试点对比理论值进行分析定位，有关理论值请参照表6-1和表6-2。
二级分光模式：
1. 同一PON口下挂所有ONU光功率都不大于-25dBm，且非OLT故障，可以划归为主干光路因素。
2. 同一PON口下挂ONU光功率不不大于-27dBm比例超过10%，可以划归为分支光路因素。其中，若同一六级地址下所有ONU均为弱光，则鉴定为一级分光器至该二级分光器之间问题，否则鉴定为单户异常。
3. 若同PON口下挂少量ONU浮现弱光（<20%），且该某些弱光ONU不属于同一种二级分光器，可判断为单户异常，划归为分支光路因素。
4. 其她不属于上面三种类型弱光分布状况，实际问题定位可按由OLT至ONU从上至下顺序进行现场检测排查，在各个光功率测试点对比理论值进行分析定位，有关理论值请参照表6-1和表6-2。

表6-1各种分光比场景下一级分光器输出端衰耗参照值
（取PON端口光功率为2dBm）
衰耗种类
数量
平均衰耗（dB）
一级分光场景
二级分光场景
1:64
1:32
1:64
1:32
光缆（km）
4
0.35
1.4
1.4
1.4
1.4
1.4
1.4
1.4
1.4
活接头（个）
6
0.5
3
3
3
3
3
3
3
3
一级分光器
1:64
19.7
19.7

1:32
16.5

16.5

1:16
13.5

13.5

1:8
10.5

10.5

10.5

1:4
7.2

7.2

7.2

1:2
3.2

3.2
平均衰耗小计（dB）

24.10
20.90
17.90
14.90
11.60
14.90
11.60
7.60
一级分光器输出端功率（dBm）
富裕度1dB

-23.100
-19.900
-16.900
-13.900
-10.600
-13.900
-10.600
-6.600

表6-2 各种分光比场景下二级分光器输出端衰耗参照值
衰耗
种类
数量
平均衰耗（dB）
总分光比
1:64
1:32
光缆（km）
0.5
0.35
0.175
0.175
0.175
0.175
0.175
0.175
活接头（个）
2
0.5
1
1
1
1
1
1
二级分光器
1:64
19.7

1:32
16.5

1:16
13.5

13.5

13.5
1:8
10.5

10.5

10.5

1:4
7.2
7.2

7.2

1:2
3.2

平均衰耗小计（dB）

8.38
11.68
14.68
8.38
11.68
14.68
二级分光器输出端功率（dBm）
富裕度1dB

-25.280
-25.580
-25.280
-22.280
-22.280
-21.280

七、 ONU弱光优化改造办法
按分步实行故障解决原则，如下从主干光路和分支光路两个方面详细简介优化改造办法。
7.1主干光路问题优化办法

图7-1 主干光路网络拓扑图
7.1.1问题解决办法
① 如需对主干光路进行业务割接，则寻找一条新物理路由，在测通新路由后对业务进行割接（建议主干光路路由长度不适当超过8km）；
② 如无需进行业务割接，则将一级分光器输入前端正在使用纤芯断开后，使用OTDR对纤芯进行扫描。若OTDR扫描光衰耗曲线成果正常，可鉴定为分光器故障。若OTDR扫描光衰耗曲线浮现高衰耗位置，则相应参照综资系统光路由距离查找详细问题点，查找相应因素并解决：
l 若为光缆纤芯或接头问题则重新熔接；
l 若为尾纤老化问题则更换尾纤；
l 若法兰头污损，运用擦纤器、酒精擦拭，然后检查连接可靠性，保证安装卡口到位；
③ 因传播距离超过8km或者跳纤点过多导致弱光问题，若采用①和②办法无法完毕改造，可更换CLASS C+模块，详细请参照《关于全省ONU光功率整治讨论会议纪要_0615》对更换光模块规定。
7.1.2问题解决优先级别
建议按照从①至⑤优先级顺序进行解决：
① 光路路由设计不合理，重新选取光路路由，进行业务割接；
② 擦拭法兰头，重新安插；
③ 更换尾纤；
④ 重新熔接接头、纤芯；
⑤ 更换PON口光模块。
（注：第①条仅合用于光路路由不合理需要重新选取光路路由，其她不需要进行路由调节可直接跳过这步工作。）
7.2分支光路问题优化办法

图7-2 分支光路网络拓扑图
7.2.1问题解决办法
① 若属于一级分光器至二级分光器之间问题，查找相应因素并解决：
l 若为光缆纤芯问题则重新熔接；
l 若为尾纤老化问题则更换尾纤；
l 若法兰头污损，运用擦纤器、酒精擦拭，之后检查连接可靠性，保证安装卡口到位；
l 若为一级分光器插损过大因素，则更换整个分光器；
l 若为二级分光器插损过大因素，先更换分光插口，如果所有分光插口均有问题则更换整个分光器；
l 若为总分光比过高因素，则将二级分光器替代为低分光比分光器。
② 若属于二级分光器至ONU之间问题，则从二级分光器到ONU逐渐查找尾纤跳纤、顾客终端分纤盒跳纤、皮线光缆、冷接子、ONU等与否有问题，查找相应因素并解决：
l 若为皮线冷接子问题，需进行熔接解决；
l 若为皮线光缆老化问题，需更换新皮线光缆；
l 若为ONU设备故障，需进行维修或更换新ONU。
7.2.2问题解决优先级别
建议按照从①至⑨优先级顺序进行解决：
① 擦拭法兰头，重新安插；
② 更换尾纤；
③ 重新熔接接头、纤芯；
④ 冷接改热熔；
⑤ 更换皮线光缆；
⑥ 将二级分光器按原有分光比进行更换；
⑦ 将二级分光器替代为低分光比分光器；
⑧ 更换一级分光器；
⑨ 更换ONU。
八、 改造效果确认
弱光ONU改造完毕后，需现场联系网络管理中心，确认优化改造之后光功率高于-25dBm。
九、 重点注意事项
1. 当前使用统一光功率采集平台时，需要在固定期间段进行数据导出。后期飞思达公司会制作有自动导出光功率数据功能模块。由于没有上线ONU无法导出其数据，故而建议在业务忙时进行导出。
2. 地市公司要定期分析对比ONU光功率状况，定期开会讨论改造过程存在问题，个别改造后问题无法解决，需汇总问题并分析因素。
3. 不建议在跳纤点（ODF、光交箱、分纤箱等）将跳纤改为直熔。
4. 第三方公司ONU，因不在我司维护保障范畴内，暂不列入本次ONU弱光光功率记录范畴。
5.各市公司每月正式以文形式发布弱光测试成果、弱光分布状况、改造筹划以及工作贯彻状况等信息，月报模板见附件。
