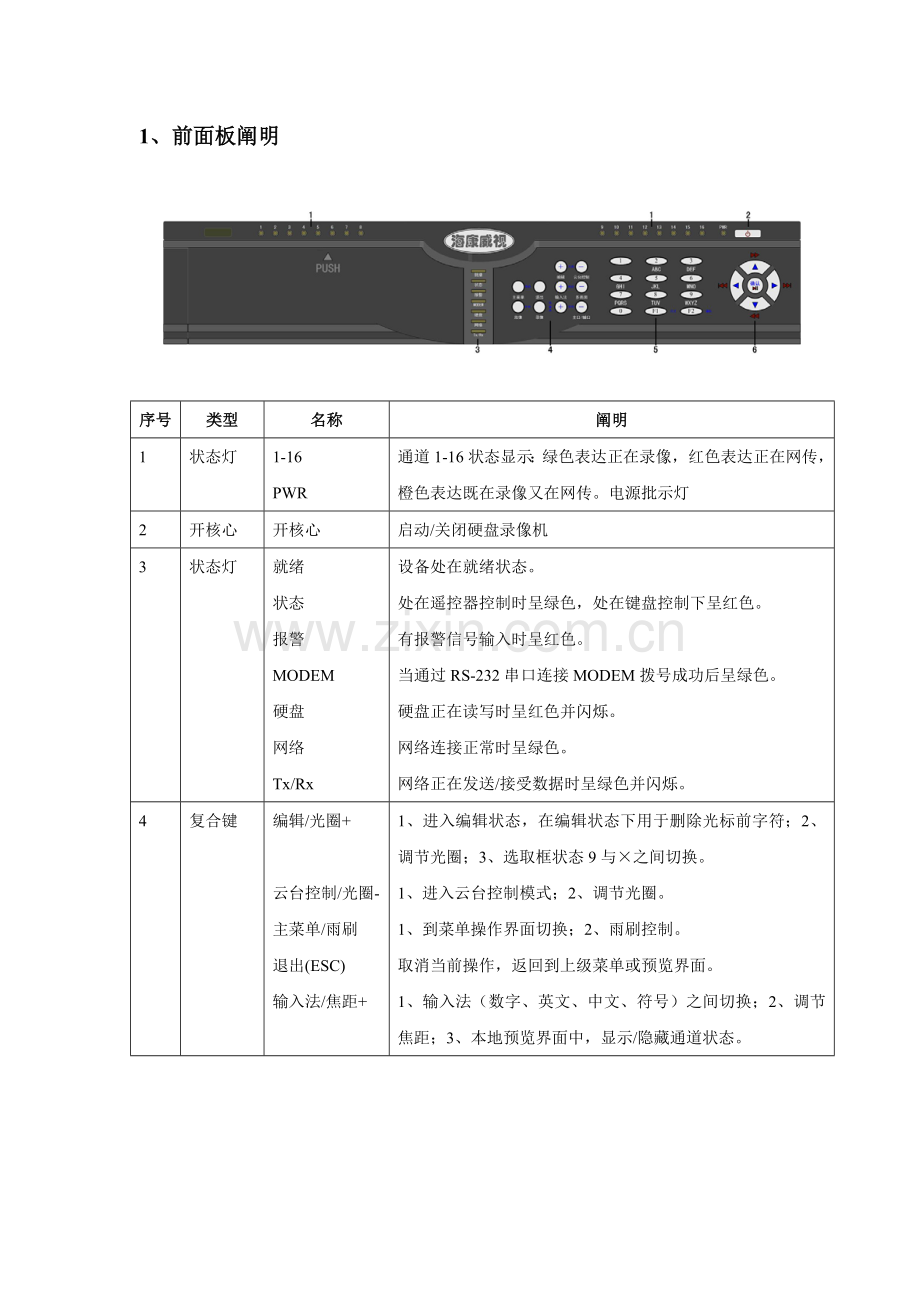

海康威视网络硬盘录像机操作手册广东暨通信息发展有限公司CHS -12-301、前面板阐明序号类型名称阐明1状态灯1-16 PWR通道1-16状态显示：绿色表达正在录像，红色表达正在网传，橙色表达既在录像又在网传。电源批示灯2开核心开核心启动/关闭硬盘录像机3状态灯就绪 状态 报警 MODEM 硬盘 网络 Tx/Rx设备处在就绪状态。 处在遥控器控制时呈绿色，处在键盘控制下呈红色。 有报警信号输入时呈红色。 当通过RS-232串口连接MODEM拨号成功后呈绿色。 硬盘正在读写时呈红色并闪烁。 网络连接正常时呈绿色。 网络正在发送/接受数据时呈绿色并闪烁。4复合键编辑/光圈+ 云台控制/光圈- 主菜单/雨刷 退出(ESC) 输入法/焦距+1、进入编辑状态，在编辑状态下用于删除光标前字符；2、调节光圈；3、选取框状态9与之间切换。 1、进入云台控制模式；2、调节光圈。 1、到菜单操作界面切换；2、雨刷控制。 取消当前操作，返回到上级菜单或预览界面。 1、输入法（数字、英文、中文、符号）之间切换；2、调节焦距；3、本地预览界面中，显示/隐藏通道状态。2、基本操作 2.1 开机 提示：请确认接入电压与硬盘录像机规定相匹配，并保证硬盘录像机接地端接地良好。在开机前请保证有一台监视器与背面板上VOUT口相连接，或有一台显示屏与背面板上VGA口相连接，否则开机后将无法看到人机交互任何提示，也无法操作菜单。 打开背面板电源开关，设备开始启动， 【电源】批示灯呈绿色。监视器或显示屏屏幕上方第一行显示压缩芯片DSP初始化状况，若DSP图标上打“” ，阐明DSP初始化失败，请及时联系管理员；第二行显示硬盘初始化状况，若硬盘图标上打“” ，阐明没有安装硬盘或未检测到硬盘。 注意：如果开机前，设备未安装硬盘，或安装硬盘在开机初始阶段未被检测到，硬盘录像机将从蜂鸣器发出警告声音，重新设立“异常解决”菜单中“硬盘错”选项“声音警告”，可以消除告警声音。 2.2 预览 设备正常启动后直接进入预览画面。 在预览画面上可以看到叠加日期、时间、通道名称，要重新设立日期、时间、通道名称。屏幕下方有1行表达每个通道录像、报警状态图标（各种颜色图标含义见下表）、系统当前时间及主口和辅口输出状态。报警和录像两种状态自动切换显示，按前面板上【输入法】键可隐藏或显示状态图标。通道录像状态及报警状态图标阐明：主口标记：M；辅口标记：A。 ：在此状态；：不在此状态。 阐明：无辅口设备不显示主辅口状态。 按数字键可以直接切换通道并进行单画面预览。 （10路以上设备需要按2位数字 如01） 按【编辑】键可以按通道顺序进行手动切换。自动轮巡设立办法请参见“系统设立”本地预览属性设立。 按【多画面】键可以对显示画面数进行选取、切换。 2.3 系统登录操作要进入系统操作界面，例如要进入回放、手动录像、云台控制等操作界面，系统一方面会浮现登录界面，如图所示。在这个登录界面中，通过【】或【】键在“顾客名”列表中选取一种顾客名，然后按【】键进入“密码”编辑框，输入该顾客名密码，输入完毕按【确认】键退出编辑状态，同步活动框也定位到了“确认”处，再按【确认】就可以进入主菜单。若这时有声音警告，阐明您所输入密码与顾客名不匹配。如果选取顾客名与输入密码持续三次不匹配，系统会自动退出登录界面。 2.5 手动录像 提示：手动录像操作规定顾客具备“录像”操作权限。通过【录像】键可进入手动录像操作界面。若要手动启动某个通道进行录像，只要将“启/停”状态设定为“”即可。也可以选取“所有启动”按钮，启动所有通道录像。若要手动停止某个通道录像，只要将“启/停”状态设定为“9” 即可。“也可以选取“所有停止”按钮，停止所有通道录像。若这时某些通道录像未被停止掉，再次使用“所有停止”就可以了。 按【退出】键可退出手动录像操作界面并返回到预览界面。 2.6 回放 提示：回放操作规定顾客具备“回放”操作权限。进入回放操作界面主口输出：在预览模式下按前面板【放像】键，弹出登录对话框，选取一种顾客名并输入对的密码可进入回放操作界面。回放操作界面：选取“搜索文献” ，可检索出符合条件录像文献列表，若选取“准时间回放” ，就直接回放出图像。“搜索文献”后录像文献列表达意图。可通过“选取页号” 查看其她页号文献列表，选中文献按【确认】即可回放。指定期间段内无录像资料提示界面在回放画面中，下方蓝色信息提示条上分别标有声音、播放进度、播放速度、已播放时间及录像文献总时间等动态信息。回放界面中控制键阐明： 取消/显示信息提示条： 【主菜单】键。 声关闭/打开音： 【放像】键，静音时图标上有一种“” 。 调节播放进度： 【】（后退）、【】（迈进） ，单位为“%” 。 调节播放速度： 【】增长播放速度，【】减少播放速度。 暂停/继续播放： 【确认】键进行暂停/继续播放控制；单帧模式时，每按一次【确认】键，向前播放一帧。 退出播放： 【退出】键可随时退出播放画面。 在单画面回放中可对回放画面进行局部放大，按【录像】键可调出区域框，使用【】、【】、【】、【】选取需要放大区域，选定后按【确认】键，可将选定区域放大4倍，再次按下【录像】键可退回到正常回放画面。 阐明：当硬盘录像机解决器运营承担较重时，以多倍数进行回放时，实际播放速度也许会与选取倍数产生一定偏差。 2.7退出回放菜单操作界面 在回放菜单操作界面中按【退出】键即可退出回放菜单操作界面并返回到预览界面，按【主菜单】键则切换到主菜单界面，按【录像】键则切换到手动录像操作界面，按【云台控制】键则切换到云台控制操作界面。 在回放画面中，下方蓝色信息提示条上分别标有声音、播放进度、播放速度、已播放时间及录像文献总时间等动态信息。2.8 录像资料备份 提示：录像资料备份操作规定顾客具备“回放”操作权限。在进行备份操作此前，请先连接好备份设备，如U盘、USB硬盘、USB刻录机、SATA刻录机、SATA硬盘等备份设备。请选取本设备支持U盘、USB硬盘、USB刻录设备，请从供货商处索取有关资料。通过【放像】键进入回放操作界面。在回放界面中通过“搜索文献”查找符合规定录像文献，按【编辑】键选取要备份文献（选取状态栏显示“9”），通过“复制”即可完毕备份操作。 使用“备份当天录像资料”这个选项，就不需要进行搜索文献，就可以把所有通道当天录像所有备份出来。如果要复制录像片段，那么就要先将这个片段所在录像文献或所在时间段内录像回放出来，详细环节如下： 环节1：进入录像资料回放界面，按文献或准时间进入回放画面； 环节2：按一次【编辑】键，标记第一种片段开始，再按一次【编辑】键，标记第一种片段结束标记（回放画面信息条右侧有提示）； 环节3：若要剪辑各种片段（最多30个） ，可以重复环节2； 环节4：片段标记做完后来，按【退出】键，显示复制片断数，提示与否执行备份，选取“确认”，就把选取片断进行复制，复制完毕后屏幕上会有复制成功提示框。若选取“取消”则不进行复制。2.9备份录像播放 备份设备中文献可以通过安装了专用播放器软件PC机进行播放，播放器应用程序（player）在采用刻录机备份时候自动加载，也可以在随机光盘中找到。录像资料可以依照文献名来找，例如文献名为：ch01_.mp4，表达此文献记录是通道1、起始时间为6月15日15点25分08秒录像资料。附录A： 常用故障解答 问：为什么新买机器开机后会有“嘀嘀嘀嘀嘀”声音警告？ 答：因素1：硬盘录像机中没有装硬盘 因素2：硬盘录像机中装了硬盘但没有进行格式化； 因素3：硬盘坏。 如果不需要装硬盘，请到异常解决菜单中，把“硬盘错”这个异常类型声音告警打“”；如果装了硬盘，请到管理工具菜单中，把相应硬盘格式化；如果硬盘坏，那么请更换硬盘。 问：为什么操作遥控器时监视器没有反映？ 答：对的使用遥控器办法为：使用遥控器之前，请确认已经对的安装了电池。在使用遥控器时，请把遥控器红外发射端对准硬盘录像机红外接受口，然后在遥控器上按【设备/DEV】键，接着输入要操作那台硬盘录像机设备号（默认设备号为“88” ，可在“本地设立”进行修改），再按遥控器上【 】键，这时，如果硬盘录像机完全接受到遥控器命令，则可以使用遥控器对该硬盘录像机进行操作了。在整个操作过程中，硬盘录像机面板及监视器上不会有任何提示信息。若遥控器无法控制，请再次尝试：按【设备/DEV】键 输入设备号（如88） 按【确认】键，若尝试多次还无法控制，请检查与否如下因素： 1、检查电池正负极性； 2、检查电池电量与否用完； 3、检查遥控传感器与否被遮挡； 4、附近与否有荧光灯在使用。 排除以上状况后若不能正常工作，请更换遥控器；若还是不能正常工作，请联系供货商。 问：为什么云台不受控制？ 答：请按照如下也许因素进行排查： 1、RS-485 接口电缆线连接不对的， 2、云台解码器类型不对； 3、云台解码器波特率设立不对的； 4、云台解码器地址位设立不对的； 5、主板RS-485接口坏。 问：为什么设立了移动侦测后没有录像？ 答：请按顺序相应设立与否已经设立并确认设立对的： 1：检查录像时间与否设立对的，这里涉及单天时间设立和整个星期时间设立； 2：检查移动侦测区域设立与否对的；3：检查移动侦测报警解决中有无选取触发相应通道录像。 问：硬盘录像机开机后，不断地重启，且每隔10秒左右发出一次“嘀”叫声。 答：也许因素： 1、升级了错误程序导致硬盘录像机软件被破坏。不同型号硬盘录像机也许存在差别，因此，升级了不匹配程序会导致系统无法正常使用。请联系供应商进行修复。 2、硬盘录像机主板故障，请联系供应商维修。 问：为什么硬盘录像机预览图像会花屏，且浮现声音告警？ 答：也许因素是输入输出制式不符，硬盘录像机视频输入制式是自适应，而输出制式是可以设定，因此如果摄像机是PAL制式输入，而输出制式设为NTSC后来，就会导致画面浮现花屏，如果异常解决中“视频输入输出制式不符”这一项声音告警设为启动状态，就会触发声音告警， 在“本地显示”菜单中，将视频“输出制式”这一项设为与摄像机输入制式一致就可解决。
