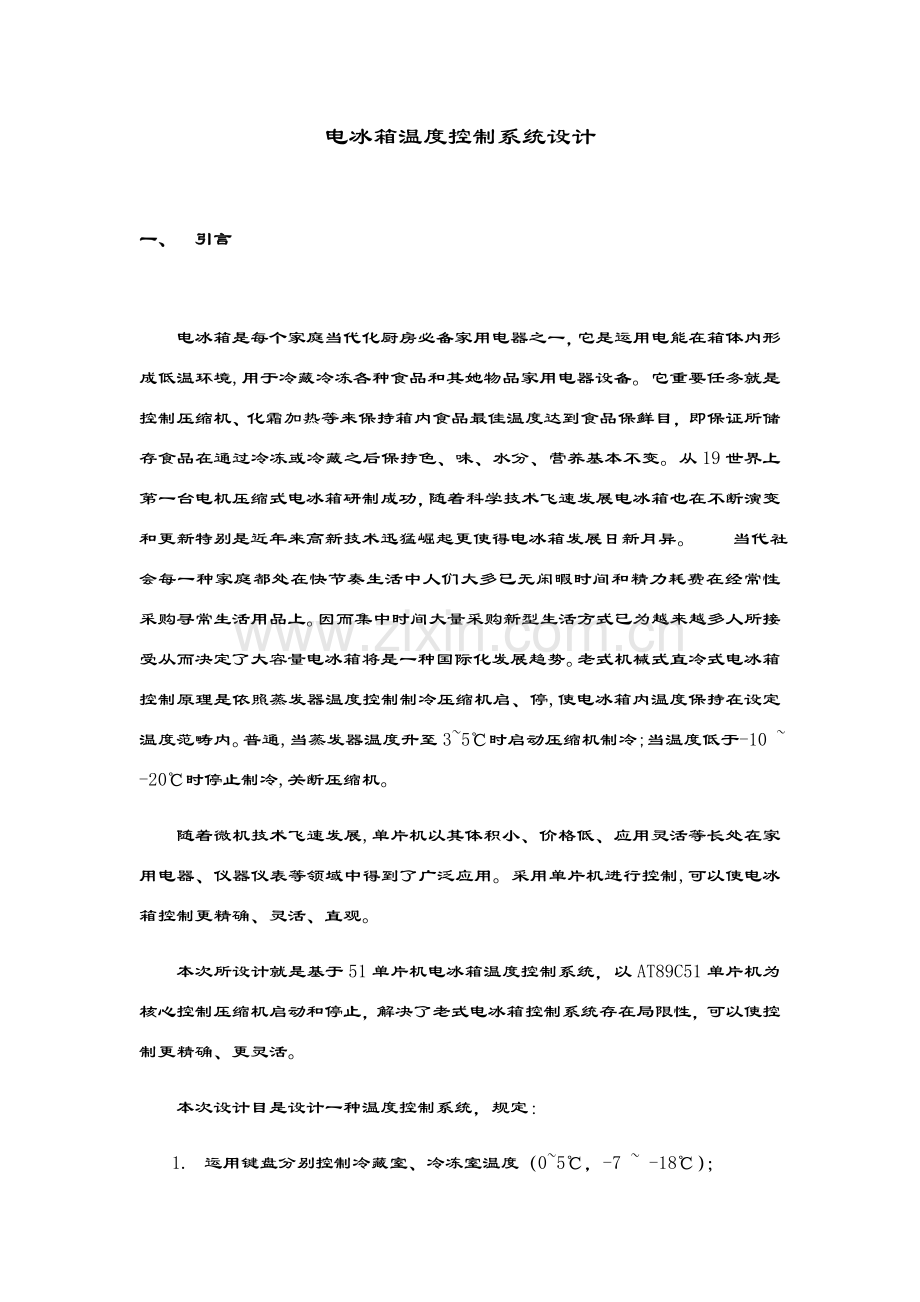

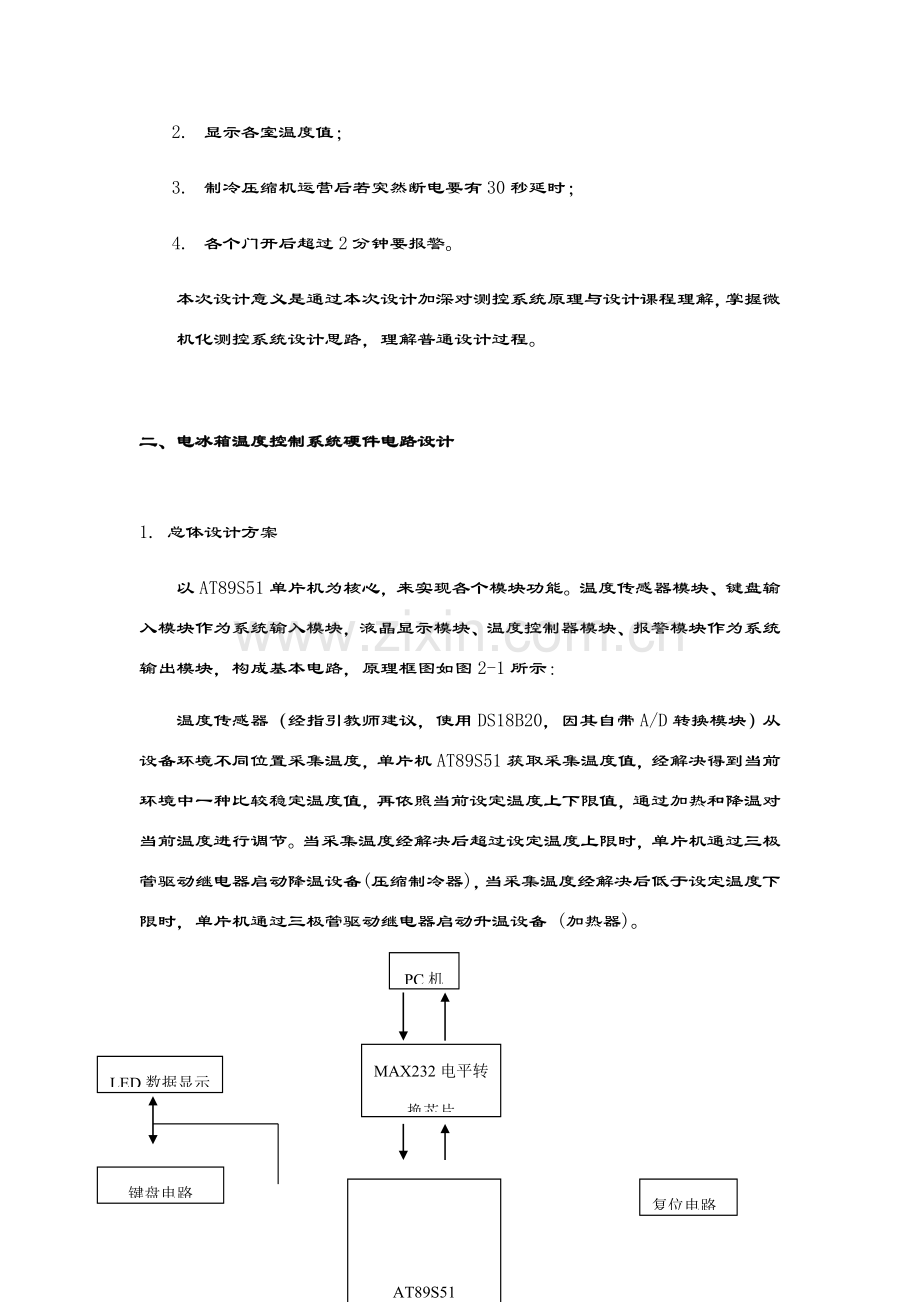

电冰箱温度控制系统设计一、 引言电冰箱是每个家庭当代化厨房必备家用电器之一，它是运用电能在箱体内形成低温环境,用于冷藏冷冻各种食品和其她物品家用电器设备。它重要任务就是控制压缩机、化霜加热等来保持箱内食品最佳温度达到食品保鲜目，即保证所储存食品在通过冷冻或冷藏之后保持色、味、水分、营养基本不变。从19世界上第一台电机压缩式电冰箱研制成功，随着科学技术飞速发展电冰箱也在不断演变和更新特别是近年来高新技术迅猛崛起更使得电冰箱发展日新月异。 当代社会每一种家庭都处在快节奏生活中人们大多已无闲暇时间和精力耗费在经常性采购寻常生活用品上。因而集中时间大量采购新型生活方式已为越来越多人所接受从而决定了大容量电冰箱将是一种国际化发展趋势。老式机械式直冷式电冰箱控制原理是依照蒸发器温度控制制冷压缩机启、停,使电冰箱内温度保持在设定温度范畴内。普通,当蒸发器温度升至35时启动压缩机制冷;当温度低于-10 -20时停止制冷,关断压缩机。随着微机技术飞速发展,单片机以其体积小、价格低、应用灵活等长处在家用电器、仪器仪表等领域中得到了广泛应用。采用单片机进行控制,可以使电冰箱控制更精确、灵活、直观。本次所设计就是基于51单片机电冰箱温度控制系统，以AT89C51单片机为核心控制压缩机启动和停止，解决了老式电冰箱控制系统存在局限性，可以使控制更精确、更灵活。本次设计目是设计一种温度控制系统，规定：1. 运用键盘分别控制冷藏室、冷冻室温度（05，-7 -18）；2. 显示各室温度值；3. 制冷压缩机运营后若突然断电要有30秒延时；4. 各个门开后超过2分钟要报警。本次设计意义是通过本次设计加深对测控系统原理与设计课程理解，掌握微机化测控系统设计思路，理解普通设计过程。二、电冰箱温度控制系统硬件电路设计1. 总体设计方案以AT89S51单片机为核心，来实现各个模块功能。温度传感器模块、键盘输入模块作为系统输入模块，液晶显示模块、温度控制器模块、报警模块作为系统输出模块，构成基本电路，原理框图如图2-1所示：温度传感器（经指引教师建议，使用DS18B20，因其自带A/D转换模块）从设备环境不同位置采集温度，单片机AT89S51获取采集温度值，经解决得到当前环境中一种比较稳定温度值，再依照当前设定温度上下限值，通过加热和降温对当前温度进行调节。当采集温度经解决后超过设定温度上限时，单片机通过三极管驱动继电器启动降温设备(压缩制冷器)，当采集温度经解决后低于设定温度下限时，单片机通过三极管驱动继电器启动升温设备 (加热器)。PC机MAX232电平转换芯片LED数据显示复位电路键盘电路AT89S51时钟电路DS18B20 温度芯片数据传播报警电路输入电源压缩制冷器继电器1加热器继电器2图2-1 冰箱控制原理图当由于环境温度变化太激烈或由于加热或降温设备浮现故障，或者温度传感头浮现故障导致在一段时间内不能将环境温度调节到规定温度限内时候，单片机通过三极管驱动扬声器发出警笛声。系统中将通过串口通讯连接PC机存储温度变化时历史数据，以便观测整个温度控制过程及监控温度变化全过程。2. 主控制某些方案AT89S51是一种低功耗，高性能CMOS 8位单片机，片内含4k Bytes ISP(In-system programmable)可重复擦写1000次Flash只读程序存储器，器件采用ATMEL公司高密度、非易失性存储技术制造，兼容原则MCS-51指令系统及80C51引脚构造，芯片内集成了通用8位中央解决器和ISP Flash存储单元，AT89S51在众多嵌入式控制应用系统中得到广泛应用。2.1 AT89S51重要性能特点1、4k Bytes Flash片内程序存储器；2、128 bytes随机存取数据存储器（RAM）；3、32个外部双向输入/输出（I/O）口；4、2个中断优先级、2层中断嵌套中断；5、6个中断源；6、2个16位可编程定期器/计数器；7、2个全双工串行通信口；8、看门狗（WDT）电路；9、片内振荡器和时钟电路；10、与MCS-51兼容；11、全静态工作：0Hz-33MHz；12、三级程序存储器保密锁定；13、可编程串行通道；14、低功耗闲置和掉电模式。2.2管脚阐明VCC：电源电压输入端。GND：电源地。P0口：P0口为一种8位漏级开路双向I/O口，每脚可吸取8TTL门电流。当P1口管脚第一次写1时，被定义为高阻输入。P0可以用于外部程序数据存储器，它可以被定义为数据/地址低八位。在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必要被拉高。 PDIP封装AT89S51管脚图P1口：P1口是一种内部提供上拉电阻8位双向I/O口，P1口缓冲器能接受输出4TTL门电流。P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉缘故。在FLASH编程和校验时，P1口作为第八位地址接受。P2口：P2口为一种内部上拉电阻8位双向I/O口，P2口缓冲器可接受，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因而作为输入时，P2口管脚被外部拉低，将输出电流。这是由于内部上拉缘故。P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址高八位。在给出地址“1”时，它运用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器内容。P2口在FLASH编程和校验时接受高八位地址信号和控制信号。P3口：P3口管脚是8个带内部上拉电阻双向I/O口，可接受输出4个TTL门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉缘故。P3口除了作为普通I/O口，尚有第二功能：P3.0 RXD（串行输入口）P3.1 TXD（串行输出口）P3.2 /INT0（外部中断0）P3.3 /INT1（外部中断1）P3.4 T0（T0定期器外部计数输入）P3.5 T1（T1定期器外部计数输入）P3.6 /WR（外部数据存储器写选通）P3.7 /RD（外部数据存储器读选通）P3口同步为闪烁编程和编程校验接受某些控制信号。I/O口作为输入口时有两种工作方式，即所谓读端口与读引脚。读端口时事实上并不从外部读入数据，而是把端口锁存器内容读入到内部总线，通过某种运算或变换后再写回到端口锁存器。只有读端口时才真正地把外部数据读入到内部总线。89C51P0、P1、P2、P3口作为输入时都是准双向口。除了P1口外P0、P2、P3口都尚有其她功能。 RST：复位输入端，高电平有效。当振荡器复位器件时，要保持RST脚两个机器周期高电平时间。ALE/PROG：地址锁存容许/编程脉冲信号端。当访问外部存储器时，地址锁存容许输出电平用于锁存地址低位字节。在FLASH编程期间，此引脚用于输入编程脉冲。在平时，ALE端以不变频率周期输出正脉冲信号，此频率为振荡器频率1/6。因而它可用作对外部输出脉冲或用于定期目。然而要注意是：每当用作外部数据存储器时，将跳过一种ALE脉冲。如想禁止ALE输出可在SFR8EH地址上置0。此时， ALE只有在执行MOVX，MOVC指令是ALE才起作用。此外，该引脚被略微拉高。如果微解决器在外部执行状态ALE禁止，置位无效。PSEN：外部程序存储器选通信号，低电平有效。在由外部程序存储器取指期间，每个机器周期两次/PSEN有效。但在访问外部数据存储器时，这两次有效/PSEN信号将不浮现。EA/VPP：外部程序存储器访问容许。当/EA保持低电平时，则在此期间外部程序存储器（0000H-FFFFH），不论与否有内部程序存储器。注意加密方式1时，/EA将内部锁定为RESET；当/EA端保持高电平时，此间内部程序存储器。在FLASH编程期间，此引脚也用于施加12V编程电源（VPP）。XTAL1：片内振荡器反相放大器和时钟发生器输入端。XTAL2：片内振荡器反相放大器输出端。2.3下载程序AT89SXX系列单片机实现了ISP下载功能，故而取代了89CXX系列下载方式，也是由于这样，ATMEL公司已经停止生产89CXX系列单片机，当前市面上AT89CXX多是停产前库存产品。1.控制线，共4根。（1）输入：RST复位输入信号，高电平有效。在振荡器工作时，在RST上作用两个机器周期以上高电平，将器件复位。EA/Vpp片外程序存储器访问容许信号，低电平有效。在编程时，其上施加12V编程电压。（2）输入，输出：ALE/PROG地址锁存容许信号，输出。用做片外存储器访问时，低字节地址锁存。ALE以1/6振荡频率稳定速率输出，可用做对外输出时钟或用于定期。在EPROM编程期间，作输入。输入编程脉冲。ALE可以驱动8个LSTTL负载。（3）输出：PSEN片外程序存储器选通信号，低电平有效。在从片外程序存储器取指期间，在每个机器周期中，当PSEN有效时，程序存储器内容被送上P0口（数据总线）。PSEN可以驱动8个LSTTL负载。2.I/O口：4个口，32根单片机51系列共有四个8位双向并行I/O通道口，分别是P0、P1、P2、P3，各具备特殊电路构造，每位均有自己锁存器、输出驱动器和输入缓冲器。这种构造，在数据输出时可锁存，即输出新数据之前，通道口上原数据始终保持不变，但对输入信息是不锁存，因而从外部输入信息必要保持到取数指令执行完为止。在这四个8位双向并行I/O通道口中，咱们应当选取哪一种通道口作为输入信号和输出信号端口呢？下面咱们先来理解一下四个通道口构造。（1）P0口简介 P0口在访问外部存储器时，P0口既是一种真正双向数据总线口，又是从分时输出8位地址口。它涉及一种输出锁存器，两个三态缓冲器，一种输出驱动电路和一种输出控制电路（2）P1口简介 P1口是专门为顾客使用I/O口，是准双向口，P1口为8位准双向口，每一位均可单独定义为输入或输出口。在编程校验期间，用做输入低位字节地址。P1口可以驱动4个LSTTL负载。（3）P2口简介 P2口也是双向口。它是供系统扩展时输出高8位地址。如果没有系统扩展时，也可以作为顾客I/O口使用。P2口作为外部数据存储器或程序存储器地址总线高8位输出口AB8-AB15，P0口由ALE选通作为地址总线低8位输出口AB0-AB7。外部程序存储器由PSEN信号选通，数据存储器则由WR和RD读写信号选通，由于2=64k，因此89S51最大可外接64kB程序存储器和数据存储器（4）P3口简介P3口是个双功能口，第一功能作通用I/O口，第二功能是作变异功能用，为适应引脚第二功能需要，增长了第二功能控制逻辑，在真正应用电路中，第二功能显得更为重要。由于第二功能信号有输入输出两种状况，咱们分别加以阐明。P3口输入输出及P3口锁存器、中断、定期/计数器、串行口和特殊功能寄存器关于，P3口第一功能和P1口同样可作为输入输出端口，同样具备字节操作和位操作两种方式，在位操作模式下，每一位均可定义为输入或输出。表2-1 P3口第二功能端口引脚功能特性P3.0串行输入口（RXD）P3.1串行输出口(TXD)P3.2外中断0(INT0)P3.3外中断1(INT1)P3.4定期/计数器0外部输入口(T0)P3.5定期/计数器1外部输入口(T1)P3.6外部数据存储器写选通(WR)P3.7外部数据存储器读选通(RD)当前咱们已经对四个8位双向并行I/O口有了初步理解。依照以上简介咱们懂得只有P1口是原则I/O口，因此咱们选用P0口作为数据端口，P0口可逐位分别定义各口线为输入或输出线。2.4 AT89S51单片机中断系统本次设计报警器是运用外部中断触发单片机中断解决程序，以实现报警功能。因此，如下内容是对89S51单片机中断系统简介。1.中断：程序执行过程中，容许外部或内部事件通过硬件打断程序执行，使其转向为解决内部事件中断服务程序中去；完毕中断服务程序后，CPU继续本来被打断程序，这样过程称为中断过程。2.中断源：能产生中断外部和内部事件。89S51有5个中断源：(1) INT0：外部中断0祈求，低电平有效。通过P3.2引脚输入。(2)INT1：外部中断1祈求，低电平有效。通过P3.3引脚输入。(3)T0：定期器/计数器0溢出中断祈求。(4)TI：定期器/计数器1溢出中断祈求。(5)TXD/RXD：串行口中断祈求。当串行口完毕一帧数据发送或接受时，便祈求中断。每一种中断源都相应一种中断祈求标志位，它们设立在特殊功能寄存器TCON和SCON中。当这些中断源祈求中断时，相应标志分别有TCON和SCON中相应位来锁存。3.AT89S51中断系统有如下4个特殊功能寄存器：（1）定期器控制寄存器TCON（用6位）；（2）串行口控制寄存器SCON（用2位）；（3）中断容许寄存器IE；（4）中断优先级寄存器IP。其中，TCON和SCON只有一某些用于中断控制。通过对以上各特殊功能寄存器各位进行置位或复位等操作，可实现各种中断控制功能。4.中断响应过程及中断矢量地址 中断解决过程可分为3个阶段：中断响应、中断解决和中断返回。89C51CPU在每个机器周期S5P2期间顺序采样每个中断源，CPU在下一种机器周期S6期间按优先级顺序查询中断标志。如查询到某个中断标志为1，则将在接下来机器周期S1期间按优先级进行中断解决。中断系统通过硬件自动将相应中断矢量地址装入PC，以便进入相应中断服务程序。表2既是各个中断源相应中断矢量地址。由于89S51系列单片机两个相邻中断源中断服务程序入口地址相距只有八个单元，普通中断服务程序是容纳不下，普通是在相应中断服务程序入口地址中放一条常跳转指令LJMP，这样就可以转到64KB任何可用区域了。表2-2 中断源及其相应矢量地址中断源中断矢量地址外部中断0（）0003H定期器/计数器0（T0）000BH外部中断1（）0013H定期器/计数器1（T1）001BH串行口中断（RI、TI）0023H中断服务程序从矢量地址开始执行，始终到返回指令RETI为止。RETI指令操作一方面告诉中断系统该中断服务程序已执行完毕，另一方面把本来压入堆栈保护断点地址从栈顶弹出，装入程序寄存器PC，使程序返回到被中断程序断点处继续执行。5.在编写中断服务程序时应注意：（1）在中断矢量地址单元处存储一条无条件转移指令（如LJMP H），使中断程序可灵活安排在64KB程序存储器任何空间。（2）在中断服务程序中，顾客应注意用软件保护现场，以免中断返回后丢失原寄存器、累加器中信息。（3）若要在执行当前中断程序时禁止更高优先级中断，则可先用软件关闭CPU中断或禁止某中断源中断，在中断返回前在开放中断。2.5 AT89S51单片机优势1.性能强大AT89S51具备完整输入输出、控制端口、以及内部程序存储空间。与咱们普通意义上微机原理类似，可以通过外接A/D，D/A转换电路及运放芯片实现对传感器传送信息采集，且可以提供以点阵或LCD液晶及外接按键实现人机交互，能对内部众多I/O端口连接步进电机对外围设备进行精准操控，具备强大工控能力。2.易于学习AT89S51系列单片机编写程序基本流程。其语法构造与咱们惯用计算机C语言基本相似，不同之处在于增长了控制详细引脚工作语句和命令，相对于计算机C语言，单片机C语言更简洁和明确.可以控制每个引脚输入输出状态。其重要语句集中在例如：“ifelse”、“while”、“for”等循环与判断语句上，相比计算机C语言更简朴。有过计算机C语言学习经历通过一段时间熟悉就可以纯熟进行编程.使用AT89S51系列单片机编程，可以在没有实物单片机状况下在普通电脑上进行程序编写甚至是调试工作。普通工作中使用Keil公司开发51单片机编程软件进行编程，它采用当前流行开友环境，集编辑，编译和仿真于一体。在该软件上顾客可以编写汇编语言或C语言源程序，并运用该软件生成单片机能运营程序。3.价格低廉AT89S51芯片价格便宜，适合对大批量计量仪器进行规模化改造，其单片售价不超过5元。3.测温模块选取方案3.1 DS18B20简介DS18B20是一种单端通信数字式温度传感器，这就大大减小了温度测量电路复杂限度。咱们把单片机一条I/O分派给温度传感器，即可完毕温度采集。单片机通过对温度传感器初始化，发出温度转换命令，写入和读出数据命令来实现温度测量。本系统在温度采集中使用DS18B20测温原理图如图3-1所示：图中低温度系数晶振振荡频率受温度影响很小，用于产生固定频率脉冲信号，送给减法计数器1；高温度系数晶振振荡频率随着温度变化，变化明显，所产生信号作为减法计数器2脉冲输入。图中还隐含着计数门，当计数门打开时，DS18B20就对低温度系数振荡器产生时钟脉冲进行计数，进而完毕温度测量，计数门启动时间由高温度系数振荡器来决定。每次测量前，一方面将-55所相应一种基数分别置入减法计数器1、温度寄存器中。图3-1 DS18B20测温原理图DS18B20是一种使用以便温度传感器，其性能特点如下： （1）具备独特单线接口方式，只规定一种端口即可实现通信； （2）内含64位通过激光修正只读存储器ROM；（3）在DS18B20中每个器件上均有独一无二序列号； （4）实际应用中不需要外部任何元器件即可实现测温； （5）测量温度范畴在55到125之间，测量辨别率为0.0625； （6）数字温度计辨别率顾客可以从9位到12位选取； （7）内部有温度上、下限告警设立，顾客可分别设定各路温度上、下限；（8）支持多接点； （9）可用数据线供电，电压范畴：3.05.5V； （10）负压特性：电源极性接反时，温度计不会因发热而烧毁，但不能正常工作。 系统所选是3脚PR-35封装DS18B20数字温度传感器，引脚功能如表3所示。表3-1 DS18B20详细引脚功能描述DS18B20内部有一种高速暂存RAM和一种非易失性可电擦除EEPRAM，后者存储高温度和低温度触发器TH、TL。高速暂存存储器由9个字节构成，其分派如表3.2所示。当温度转换命令发布后，经转换所得温度值以二字节补码形式存储在高速暂存存储器第1和第2个字节。单片机可通过单线接口读到该数据，读取时低位在前，高位在后，相应温度计算：当符号位S=0时，直接将二进制位转换为十进制；当S=1时，先将补码变为原码，再计算十进制值。第3和第4字节是TH 和TL拷贝，是易失性，每次上电复位时被刷新，第5字节为配备寄存器，它重要用来拟定温度值数字转换辨别率。6、7、8字节保存未用，为全逻辑1，第9字节是冗余检查字节。 依照DS18B20通信合同，主机控制DS18B20完毕温度转换必要通过3个环节：每一次读写之前都要对DS18B20进行复位，复位成功后发送一条ROM指令，最后发送RAM指令，这样才干对DS18B20进行预订操作。表3-2 DS18B20暂存寄存器分布表3-3 ROM指令表3-4 RAM指令主CPU将数据下拉500微秒，然后释放，DS18B20收到信号等待16到60微秒，然后发出60到240微秒存在低脉冲，主CPU收到此信号表达复位成功。ROM指令如表3-3所示，RAM指令如表3-4所示。DS18B20温度采集过程：如图3-2所示。3.2 DS18B20工作时序DS18B20工作时序重要涉及初始化时序、写时序、读时序。 初始化时序下： （1）先将数据线置高电平； （2）延时2ms； （3）数据线拉到低电平； （4）延时750us（从480us到960us）； （5）数据线拉到高电平； （6）延时等待。如果初始化成功，在15到60us时间之内产生一种由DS18B20返回低电平，据该状态可以来拟定它存在，但是应注意不能无限进行等待，否则会使程序进入死循环，因此要进行超时判断；（7）若CPU读到了数据线上低电平后，还要做延时，其延时时间从发出高电平算起（第五步时间算起）至少要480us； （8）将数据线再次拉高到高电平1后结束。 DS18B20写数据时序如下： （1）数据线先置低电平； （2）延时时间为15us； （3）按从低位到高位顺序发送数据（一次只发送一位）； （4）延时时间为45us； （5）将数据线拉到高电平； （6）重复上述环节，直到发送完整个字节； （7）最后将数据线拉高。 从DS18B20读数据时序如下： （1）将数据线拉高； （2）延时2us； （3）将数据线拉低； （4）延时6us； （5）将数据线拉高； （6）延时4us； （7）读数据线状态得到1个状态位，并且进行数据解决； （8）延时30us； （9）重复上述环节，直到读取完一种字节。3.3 DS18B20连接电路DS18B20 惯用连接电路图如图3-3所示。图3-3 DS18B20连接电路4.各单元设计4.1单片机时钟电路及复位电路（1）时钟电路时钟电路对于单片机系统而言是必要，由于单片机内部是由各种各样数字逻辑器件构成，而这些器件又必要准时间顺序完毕。因此在管脚XTAL1和XTAL2引脚外接石英晶体和俩个谐振电容，电容采用2个30u电容，采用12M石英晶体。这样就可以构成单片机基本时钟电路，时钟频率为12M。电路图如图4-1所示：图4-1 单片机时钟电路（2）复位电路复位电路是对单片机进行初始化操作，使单片机处在一种拟定初始状态。而要AT89S51复位得在RESET引脚上加5V高电平信号就可以了。复位电路参数为30U电解电容和10k电阻。如图4-2为单片机复位电路。 图4-2复位电路复位电路作用是使单片机实行位操作，复位重要操作是把PC初始化为0000H，使单片机从程序存储器0000H单元开始执行程序。程序存储器0003H单元即MCS-51单片机外部中断0中断解决程序入口地址留出0000H00002H三个单元地址，仅可以放置一条转移指令，因而，单片机主程序第一条指令普通状况下是一条无条件转移指令。除PC之外，复位还对其她某些特殊功能寄存器也有影响，它们复位状态如下表所示。运用它们复位状态，可以减少应用程序中初始化编程，如表4-1所示，SP=07H，P0-P4锁存器均为FFH外，其她所有寄存器均为0.单片机复位状态不影响片内RAM状态。表4-1 寄存器复位状态寄存器复位状态寄存器复位状态PC0000HTMOD00HACC00HTCON00HPSW00HTL000HSP07HTH000HDPTR0000HTL100HP0P3FFHTH100HIP 0xx00000BSCON00HIE0xx00000BPCON0xx00000B（3）单片机最小系统依照AT89S51引脚定义，单片机、时钟电路、复位电路构成了单片机最小系统，如图4-3所示：图4-3 单片机最小系统4.2 键盘单片机应用系统中除了复位按键有专门复位电路,以及专一复位功能外,其他按键或键盘都是以开关状态来设立控制功能或输入数据。 键开关状态可靠输入 ：为了去抖动我采用软件办法，它是在检测到有键按下时，执行一种10ms延时程序后，再确认该键电平与否仍保持闭合状态电平，如保持闭合状态电平则确以为真正键按下状态，从而消除了抖动影响在这种行列式矩阵键盘非编码键盘单片机系统中，键盘解决程序一方面执行等待按键并确认有无按键按下程序段。当确认有按键按下后，下一步就要辨认哪一种按键按下。对键辨认普通有两种办法：一种是惯用逐行扫描查询法；另一种是速度较快线反转法。对照图示4*4键盘，阐明线反转法工作原理。一方面辨别键盘中有无键按下，有单片机I/O口向键盘送全扫描字，然后读入行线状态来判断。办法是：向行线输出全扫描字00H，把所有列线置为低电平，然后将列线电平状态读入累加器A中。如果有按键按下，总会有一根行线电平被拉至低电平从而使行线不全为1。判断键盘中哪一种键被按下是通过将列线逐列置低电平后，检查行输入状态来实现。办法是：依次给列线送低电平，然后查所有行线状态，如果全为1，则所按下键不在此列；如果不全为1，则所按下键必在此列，并且是在与零电平行线相交交点上那个键。键盘共有16个按键，用于以便设定温度。09 ：数字按键，输入数字0-9；确认 ， ：设立确认，修改设立温度时进行确认；清除 ：设立清除，修改设立温度时进行删除；启动 ： 启动电源关闭 ：关闭电源F1：显示及设立转换到温度点1，按此按键后，显示预设立温度数码管闪烁；F2：显示及设立转换到温度点2，按此按键后，显示预设立温度数码管闪烁；表4-1键盘按键分布P2.00123P2.14567P2.289F1F2P2.3清除启动关闭拟定P2.4P2.5P2.6P2.74.3温度控制及超温和超温警报单元当采集温度经解决后超过规定温度上限时，单片机通过 P1.4 输出控制信号驱动三极管 D1 ，使继电器 K1 启动降温设备 ( 压缩制冷设备 ) ：当采集温度经解决后低于设定温度下限时，单片机通过 P1.5 输出控制信号驱动三极管 D2 ，使继电器 K2 启动升温设备 ( 加热器1) 。当由于环境温度变化太激烈或由于加热或降温设备浮现故障，或者温度传感头浮现故障导致在一段时间内不能将环境温度调节到规定温度限内时候，单片机通过三极管驱动扬声器发出警笛声。详细电路连接如图 4-1 所示。图4-1详细电路连接图4.4数码管显示电路(1)LED显示屏LED显示屏是由若干个发光二极管构成显示字段显示屏件，当发光二极管导通时，相应一种点或一种笔画发光，控制不同组合二极管导通就能显示不同字符。LED显示屏有各种形状，如：米字型显示屏、点阵显示屏和七段数码显示屏等，在单片机系统中使用最多是七段数码管显示屏。 七段LED数码显示屏是由a、b、c、d、e、f、g、h这8段发光二极管构成“8”字型显示屏件。依照内部发光二极管连接形式不同，LED有共阴极和共阳极两种。所有发光二极管阳极连在一起称共阳极LED；阴极连在一起称共阴极LED。LED构造及连接图如图4-2所示 图4-2 LED构造及连接图（2）LED工作原理当选用共阴极LED显示屏时，所有发光二极管阴极连在一起接地，当某个发光二极管阳极接高电平时，相应二极管点亮。因而要显示某字型相应段二极管点亮，事实上就是送一种用不同电平组合代表数据字来控制LED显示，此数据称为字符段码或字形码。字形码与LED显示屏各段关系如表4-2所示： 表4-2 字形码与LED显示屏各段关系D7D6D5D4D3D2D1D0dpgfedcba（3）LED接口电路LED数码显示接口电路分静态显示和动态显示两种。所谓静态显示，就是每个显示屏都要占用独立具备锁存功能I/O接口，显示字型码送到接口电路。在字位数较多时，电路比较复杂，需要接口芯片较多，成本也较高。因而在实际应用中经常应用动态显示屏接口电路如图4-9所示。它是把所有显示屏同名字段互相连接在一起，并把它们连到字形口上。每个数码管公共端受单片机I/O口控制。CPU送出字段码，只有公共端符合条件数码管才显示。依照这个原理，采用分时导通办法，运用人眼滞留性，达到动态扫描目。图4-3 数码管显示电路4.5蜂鸣器电路 本次设计采用蜂鸣器电路如图4-11所示作为报警装置。图4-4 蜂鸣器电路4.6接口通讯单元 （1）max232资料简介：该产品是由德州仪器公司（TI）推出一款兼容RS232原则芯片。由于电脑串口rs232电平是-10v +10v，而普通单片机应用系统信号电压是ttl电平0 +5v,max232就是用来进行电平转换,该器件包括2驱动器、2接受器和一种电压发生器电路提供TIA/EIA-232-F电平。该器件符合TIA/EIA-232-F原则，每一种接受器将TIA/EIA-232-F电平转换成5-V TTL/CMOS电平。每一种发送器将TTL/CMOS电平转换成TIA/EIA-232-F电平。（2）重要特点 ：1）、单5V电源工作2）、LinBiCMOSTM工艺技术3）、两个驱动器及两个接受器4）、30V输入电平5）、低电源电流：典型值是8mA6）、符合甚至优于ANSI原则 EIA/TIA-232-E及ITU推荐原则V.287）、ESD保护不不大于MIL-STD-883（方 法3015）原则V图4-5 通讯接口连线图51单片机有一种全双工串行通讯口，因此单片机和电脑之间可以以便地进行串口通讯。进行串行通讯时要满足一定条件，例如电脑串口是RS232电平，而单片机串口是TTL电平，两者之间必要有一种电平转换电路，我采用了专用芯片MAX232进行转换，虽然也可以用几种三极管进行模仿转换，但是还是用专用芯片更简朴可靠。在本设计中采用了三线制连接串口，也就是说和电脑9针串口只连接其中3根线：第5脚GND、第2脚RXD、第3脚TXD。这是最简朴连接办法，但是对我来说已经足够使用了，电路如下图所示，MAX232第10脚和单片机11脚连接，第9脚和单片机10脚连接，第15脚和单片机20脚连接，串口通讯详细如图4-5。5.程序设计5.1程序构造分析主程序调用了5个子程序，分别是数码管显示程序、键盘扫描及按键解决程序、温度信号解决程序、继电器控制程序、单片机与PC机串口通讯程序。图5-1 程序构造图键盘扫描电路及按键解决程序：实现键盘输入按键辨认及进入相应程序。温度信号解决程序：对温度芯片送过来数据进行解决，进行判断和显示。数码管显示程序：向数码显示送数，控制系统显示某些。继电器控制程序：控制继电器动作串口通讯程序：实现PC机与单片机通讯，将温度数据传送给PC机。5.2主程序图5-2 主程序构造图程序开始时候先设立初始化，然后就控制数码管显示当前温度。接着就判断F1、F2按键与否被按下。按下F1进入温度控制点1程序、按下F2进入温度控制点2程序。程序控制设立温度两个数码管闪烁，此时键盘输入有效。有按键按下时候进入按键解决程序。按下“拟定”按键后，程序进入判断程序和继电器控制程序。继电器动作后，程序回到显示当前程序，并开始循环。三、课程设计总结及心得本系统重要以AT89S51单片机为重要核心部件，在工业生产和寻常生活中，对温度控制系统规定，重要是保证温度在一定温度范畴内变化，稳定性好，不振荡，对系统迅速性规定不高。在本次设计报告中，简朴分析了单片机温度控制系统设计过程及实现办法。本系统测温范畴为-2040，温度检测系统依照顾客设定温度范畴完毕一定范畴温度控制。89S51时钟最高可达12M，I/O口可达32个，高时钟频率和丰富I/O，都为咱们实现电路功能提供了非常有利条件。同步也由于开发环境和谐，易用，以便，大大加快本系统设计开发。本次设计中使用了继电器控制只是插座电路，因而，该系统可扩展性很强。随着插入插座电器不同，可以实现许多其他功能电路。通过本次课程设计，使我更加夯实掌握了关于测控技术方面知识，在设计过程中虽然遇到了某些问题，但通过一次又一次思考，一遍又一遍检查终于找出了因素所在，也暴露出了前期我在这方面知识欠缺和经验局限性。实践出真知，通过亲自动手操作，使咱们掌握知识不再是纸上谈兵。过而能改，善莫大焉。在课程设计过程中，咱们不断发现错误，不断改正，不断领悟，不断获取。本次设计也让我明白了思路即出路，有什么不懂不明白地方要及时请教或上网查询，只要认真钻研，动脑思考，动手实践，就没有弄不懂知识，收获颇丰。
