新版水务公司视频会议系统技术方案模板.doc

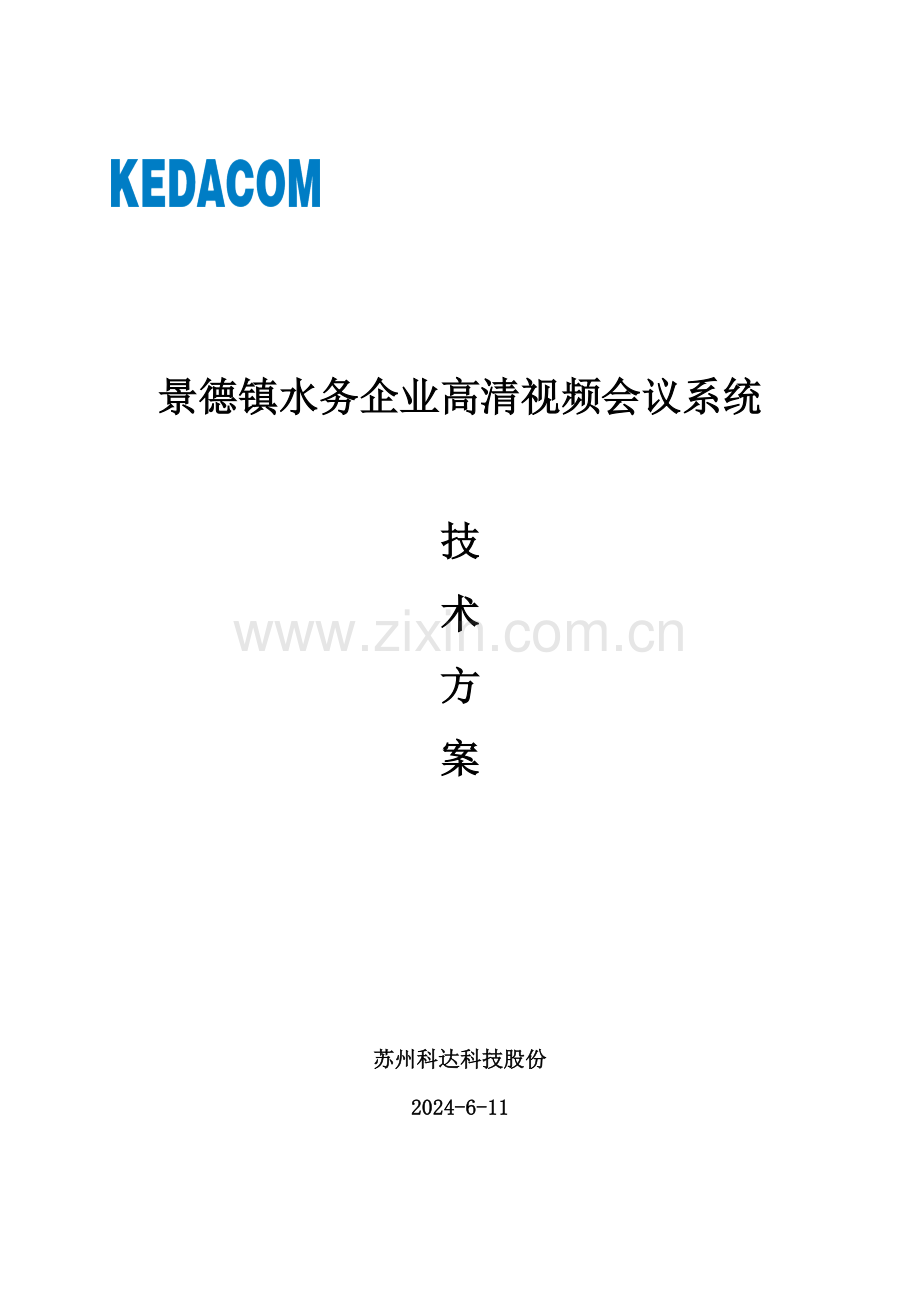

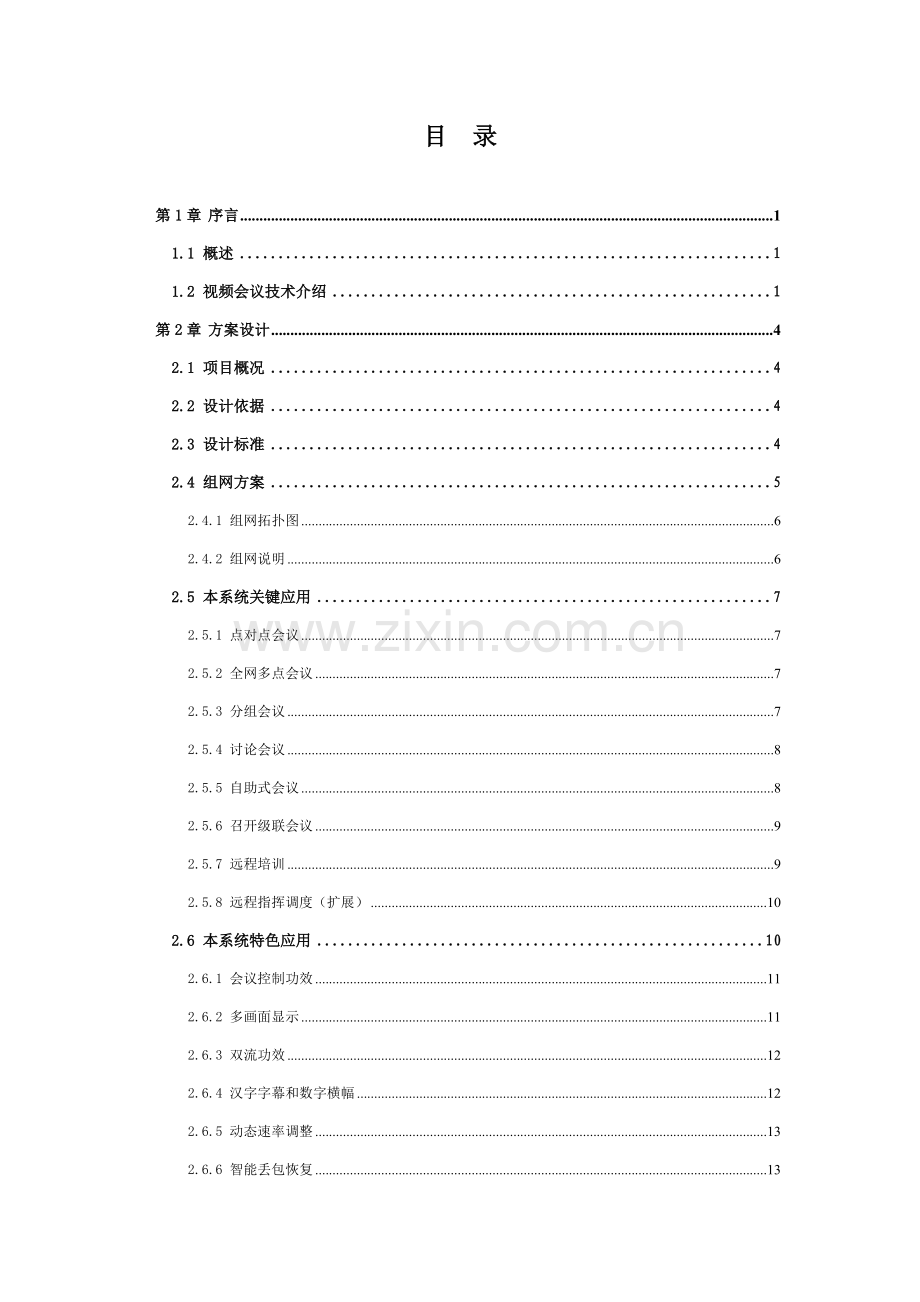

景德镇水务企业高清视频会议系统技术方案苏州科达科技股份2024-5-29目 录第1章 序言11.1 概述11.2 视频会议技术介绍1第2章 方案设计42.1 项目概况42.2 设计依据42.3 设计标准42.4 组网方案52.4.1 组网拓扑图62.4.2 组网说明62.5 本系统关键应用72.5.1 点对点会议72.5.2 全网多点会议72.5.3 分组会议72.5.4 讨论会议82.5.5 自助式会议82.5.6 召开级联会议92.5.7 远程培训92.5.8 远程指挥调度（扩展）102.6 本系统特色应用102.6.1 会议控制功效112.6.2 多画面显示112.6.3 双流功效122.6.4 汉字字幕和数字横幅122.6.5 动态速率调整132.6.6 智能丢包恢复132.6.7 视频监控功效13第3章 方案特点133.1 优异性143.2 兼容性143.3 扩展性153.4 安全性153.5 可靠性163.6 易用性163.7 会议质量确保17第4章 设备介绍及技术参数194.1 MCU多点控制单元(MCU)204.2 视频会议终端254.3 KDV-MCS会议控制软件26第1章 序言1.1 概述视频会议是经过通信线路把两地或多个地点会议室连接起来，以视频会议方法召开会议一个图像通信手段。视频会议关键特征是能实现实时传送和会者形象、声音和会议数据图表和相关实物图像等等，身居不一样地点和会者相互能够闻声见影，如同坐在同一间会议室一样。经过召开远程视频会议，可大大提升工作效率，节省和会人员工作时间和会议费用。视讯应用在政府、军队、教育、金融、交通、能源、医疗等行业和跨国、跨地域企业中逐步普及。多年来伴随网络普及和图像技术不停发展，视频会议系统应用已从单纯会议发展到基于网络多个交互式视频应用，如专网可视调度和管理、紧抢救援、作战指挥、远程教育、远程医疗、远程协作、远程招聘等，为各行各业所带来了良好经济效益和社会效益。1.2 视频会议技术介绍视频会议有两大结构体系：H.320和H.323。H.320标准基于电路交换网络，DDN/ISDN/SDH E1等，产生于上世纪80年代末。H.323标准基于包交换IP网络，产生于上世纪90年代中期。欧美国家因为网络建设早，ISDN网络比较普及，中国网络建设稍晚，但起点较高，E1和IP网络较常见。IP网因为其成本较低、扩展方便特征，发展愈加快速。伴随IP应用日益广泛，H.323已经成为视讯建设主流，代表未来多媒体视讯会议和其它网上多媒体应用发展方向和时尚。视频会议系统关键技术是视频编解码技术。视频编解码协议也有两大致系：一套是ITU（国际电信联盟）制订H.261/H.263/H.263+/H.263+系列;另一套是ISO（国际标准化组织）制订MPEG-1/2/4系列。ITU和ISO联合共同推出了H.264视频编解码协议，这一协议推出对视频会议产业相关键意义。促进了产品标准化，提升了视频质量。H.261、H.263、H.263+、MPEG-1编解码标准占用带宽为64K-2048K，只支持352288图像分辨率。MPEG-2能支持704576高分辨率，但占用带宽要求太高，需要6M以上带宽；MPEG-4编解码对于突变情况如场景切换等含有愈加好适应性，能够用最少数据取得最好图像质量，在1.5Mbps情况下，图像质量能够达成DVD质量。H.264不仅比H.263节省了50码率，而且对网络传输含有愈加好支持功效。它引入了面向IP包编码机制，有利于网络中分组传输，支持网络中视频流媒体传输，支持不一样网络资源下分级编码传输，从而取得平稳图像质量。正因为有了更为高效编码协议，才得以在比较低带宽下实现更高分辨率，甚至实现以往不能想象高清（HD）。谈到分辨率我们就要先解释一下什么叫做CIF。CIF是公用交换格式缩写，在视频编解码技术诞生之初，采取是H.261编码，这时图像分辨率是依据公用交换格式进行编码，它清楚度能够达成352*288，相当于我们所熟知VCD清楚度。伴随编码技术进步，新编码协议，如H.263+、H.263+、MPEG4替换了旧协议。在一样带宽条件下，图像质量能够达成704*576，是以往4倍，我们称这么分辨率为4CIF。它清楚度达成DVD等级。现在已经进入了一个新时代，伴随电影电视技术发展，支持720P和1080I/P分辨率视频采集设备、显示设备日趋成熟，视频会议也呼叫新分辨率到来。有些厂商开始推出能达成720P分辨率视频会议设备，向高清视频会议系统展开了可贵探索。这种分辨率能达成1280*720清楚度，大约是CIF9倍。于是，这些厂商将720P产品命名为高清，而将以往4CIF、CIF分辨率定义为标清。不过，这种情况并没有连续多久，伴随技术快速推广和全方面进步，高清标准立即就被刷新了，一个更高分辨率1080P分辨率视频会议系统已经得到了普及，它清楚度能够高达CIF20倍，完全颠覆了传统高清概念。所以，在业内出现了720P和1080I/P两种高清标准并存局面，为了加以区分，业界习惯将1080I/P称为全高清（FULL HD）。音频编解码协议早期采取是G.711/722/723/728/729等窄频编解码技术。伴随MP3、MPEG4-AAC(LC/LD)等宽频编解码技术在视频会议系统上使用，越来越多厂家和用户认识到好音质对远程会商关键性。最近国际电联推出了G.722.1 Annex C/ 标准宽频音频协议，便于各厂家互联互通。G系列是基于传统电话音质编码技术，频响范围为300Hz-3400Hz，采样率为8KHz，每路声音占用带宽为8K64K。ITU 制订G.722.1-Annex C标准支持14 kHz宽带音频，在24K带宽时即可提供靠近CD音质音频质量，声音愈加清楚，音域宽广，能带来愈加好听觉效果，有效降低用户听觉疲惫。而最近推出MP3、MPEG4-AAC(LC/LD)等音频协议，是用于高保真音乐高效声音压缩算法，频响范围20Hz到20KHz，采样频率为44.1KHz，支持双声道编码技术，其效果比G系列音质还要好得多，受到越来越多视频会议厂家青睐。第2章 方案设计2.1 项目概况景德镇水务企业现计划建设一套视频会议系统包含1个中心点，8个远端点，用以传达上级决定、内部讨论、日常工作会议等。此次视频会议系统建成后需实现以下功效： 实现主会场和8个分会场视频会议； 能同时召开多个多点会议； 召开由任意一个会场提议点对点或多点会议； 传送全运动图像和高保真声音效果； MCU和终端支持H.323协议体系标准； MCU能实现平滑升级和扩容； 系统含有双视频流功效，本系统除了用于召开视频会议外，还含有召开应急指挥、多点研讨、技术培训、远程教育等功效；2.2 设计依据本方案建设范围内活动均遵守国家现行规范和标准，对中国未制订规范，则参摄影应国际标准实施。本方案关键遵照以下设计依据。1. 国家颁布相关法律、法规、规范；2. YD 5032-会议电视系统工程设计规范；3. YD5033-会议电视系统工程验收规范；4. GB/T16858-1997采取数据链路协议会议电视远端摄像机控制规程；5. YDN075-1998中国公众多媒体通信网网络管理规范；6. YDN077-1997中国公众多媒体通信网技术体制（暂行要求）。2.3 设计标准1. 优异性标准遵照相关国际标准和中国外相关规范要求；采取当今最新和尖端IT、通信、多媒体处理和视频会议等成熟技术。2. 标准化标准严格根据国际和国家标准设计，尤其是要提供标准接口，使系统含有较高兼容性，能够和其它中国外主流厂家设备系统平滑连接和互通。3. 安全性标准系统应含有高度安全性方法和加密系统，有效抵制网络病毒和黑客等攻击，含有防火墙功效。含有严格授权和认证机制。4. 可靠性标准系统结构集成度高，能够确保7*二十四小时不间断地稳定可靠运行，适应工作环境能力强，故障率低。5. 灵活和可扩展性标准系统设计要考虑以后网络和业务发展，留有充足扩充余地，能够方便地实现视频系统扩展和升级。6. 易操作性标准采取基于WEB图形化操作界面，全汉字人机对话模式，易于操作、维护和管理。7. 经济实用性标准 在满足系统各项性能指标和功效要求前提下，应努力争取较小投入成本，追求较高性能价格比。2.4 组网方案依据前述项目设计依据、设计标准基础思想，结合本项目标实际情况，科达企业可提供完全满足本项目需求全系列产品和全方位视频会议系统处理方案，具体描述以下：2.4.1 组网拓扑图2.4.2 组网说明如上图所表示，本系统基于通信专网。中心点会场配置1台 MCU,主会场新增一台高清视频会议终端和1台会议摄像机接入到MCU中，下属分会场配置1套视频会议终端和1台会议摄像机及话筒。本系统建成以后，能够召开全网视频会议。中心会场：中心点会场配置 MCU，可适应64Kbps-4Mbps会议接入速率，支持H.323协议，能够实现多组会议同时召开。MCU负责聚集中心会场及下属分会场，并负责对这些码流进行转发、交换等处理。在中心会场配置1套高清视频会议终端和1台会议摄像机和话筒。中心会场经过通信专网把采集到音、视频信号传输给 MCU，然后由 MCU进行统一复制、转发，实现全网单点及多点视频会议功效。中心会场带宽要求达成100M。分会场：在8个分会场各配置1套视频会议终端和话筒。各分会场经过通信专网把采集到音、视频信号传输给上级单位 MCU，然后由MCU进行统一复制、转发，实现全网单点及多点视频会议功效，各个分会场带宽要求达成10M。2.5 本系统关键应用此次视频会议系统建成后关键功效应用以下：2.5.1 点对点会议点对点会议即两个会场进行一对一视讯会议，无需MCU支持，仅需在会场使用遥控器直接呼叫对方号码（或从电话本选择呼叫）即可，无需技术人员帮助。如各部门、各下属单位之间或各领导之间点对点工作交流会议。点对点会议2.5.2 全网多点会议本系统能够召开主会场和全部分会场参与全网视频会议。可用于整个单位或某个部门全区域会议，比如工作会议，宣传教育活动、经验推广和工作汇报等。全网会议服务2.5.3 分组会议MCU支持多组会议功效，会议组织形式可依据需要进行设置，各会议间互不干扰。包含用于各级领导、各部门领导之间会议，如：某领导听取各部门、各下属单位领导工作汇报，使某领导能够对重大事件作出最快了解、处理；各部门、各下属单位之间点对点工作交流会议。如：对某个关键活动情况进行通报、对地域性计划活动进行布署等。该功效同时需适适用于作为远程工作安排和远程工作讨论手段，如重大活动中重大问题处理，各级领导就能够经过本系统进行远程汇报、交流、处理等。 多组会议2.5.4 讨论会议该种会议模式关键应用于对某课题或项目标分析讨论会议，在这种会议模式下全部和会会场均可加入讨论组，发表对问题见解和见解，处于自由讲话状态。讨论会议2.5.5 自助式会议通常会议采取中心MCU会议控制台来实现召集、管理和控制，而各单位或各市局会场仅有视频会议终端，无法控制中心MCU。为了便于自主召开会议，本项目视频会议系统支持自助式会议和主叫呼集会议，各会场仅需对终端进行操作即可召集会议，无需中心管理员干预。在操作方法上，能够采取遥控器呼叫，也可采取PC登录终端终端控制台进行操作。多个用户可不经过中心MCU召开点对点会议或多点会议，方便相互之间交流和学习。自助会议2.5.6 召开级联会议本系统可和上级级联，本级主会场和全部分会场全部可接收上级会场发送图像，上级也可收看到本级向上发送任一会场图像。KDV系列MCU最大支持4级级联，便于大型会议召开。级联会议2.5.7 远程培训 本系统除了召开多种会议之外，还能够进行远程培训。利用双流功效和数据会议功效，同时传输讲课人图像和教学课件，实现远程培训。远程培训2.5.8 远程指挥调度（扩展）主会场和各分会场可进行点对点、点对多点、多点对多点可视指挥调度，并能实时传送各会场动态监控图像。远程调度2.6 本系统特色应用2.6.1 会议控制功效在视频会议应用中，支持4种会议控制方法：主席控制、导演控制、自动轮询和语音激励,依据会议不一样需要可选择不一样会议控制方法。1）主席控制模式任意一个会场全部能够申请经许可成为主席会场,成为主席会场能够点名某一个分会场讲话，能够选择自己想要观看会场，含有强制退出任一会场、结束会议及远遥摄像头能力。2）导演控制模式会议管理员经过会议控制台控制会议进程，称为导演控制模式。3）自动轮询经过设置循环切换周期和需自动轮询会场，即可将这些会场图像依次循环发送到其它各会场。4）语音激励依据和会者发音强度和讲话时间长短选择最符合条件讲话者，将其画面发给全部分会场。2.6.2 多画面显示多画面显示功效作为视频会议系统中辅助功效，可增强系统应用灵活性，便于在单一显示设备上以分屏形式同时显示多个远端会场图像。MCU MCU支持丰富画面组合显示方法，可支持1、2、4、9、16、VIP（如51、71等）等多个灵活画面组合模式。本系统可在无需结束会议情况下，实现多画面格式和多画面和单画面间动态切换。能够设定各个会场全部接收多画面图像或只在主会场显示多画面，其它分会场只收看主会场图像。 一画面 两画面 四画面 VIP模式（1+N画面） 九画面 十六画面多画面显示模式2.6.3 双流功效本系统采取MCU、视频会议终端可支持标准H.239双视频流功效。科达双流功效灵活方便、功效强大。1）两路视频能够一路复合视频输入输出，第二路经过VGA/XGA输入输出；也能够两路视频全部经过复合视频输入输出，连接外围设备方便。2）两路视频带宽能够自由指定，能够依据实际情况和需要动态调整。3）双流图像显示有单屏双显，双屏双显两种方法。其中单屏双显又有两路图像对等显示和画中画显示两种方法。而且画中画方法时，大小画面能够交换，小画面能够显示在屏幕任何指定位置。4）两路视频能够是两路人物图像或一路人物图像、一路计算机内容。双屏双显 单屏双显（画中画） 单屏双显（对等分屏）2.6.4 汉字字幕和数字横幅科达以用户需求为导向开发出了人性化字幕和横幅功效。字幕显示方法多样：会场台标、滚动字幕、翻页字幕。可设置数字横幅，横幅颜色、字体全部可设置，省去每次开会制作会议横幅繁琐和费用。 字幕 数字横幅2.6.5 动态速率调整当网络出现拥塞，视频会议带宽得不到确保，将会出现画面马赛克甚至停顿情况，科达动态速率调整技术可经过检测网络情况动态调整视频会议码率，当网络带宽不足时，自动降低会议带宽，当网络情况恢复后，视频会议恢复到正常带宽。确保会议连贯性，提供愈加好视音频。2.6.6 智能丢包恢复当网络出现丢包情况，对端接收不到视频会议码流，画面会出现跳跃、停顿甚至黑屏等现象，科达智能丢包恢复技术经过检测网络丢包率，重发丢失数据包来确保网络拥塞时会议效果。2.6.7 视频监控功效科达视频监控功效有两种方法：1、能够经过PC机对会场进行实时监控，同时可观看最多9个会场图像，可实时看到各个会场会议进行情况。2、以会议模式在电视墙上实时观看一个或多个分会场图像，需选配KDV-TVS电视墙服务器才能支持此功效。第3章 方案特点怎样充足发挥建成后系统在远程会议和异地协作方面优势，是在系统前期方案设计就必需认真考虑问题。下面我们就从以下多个关键方面，对本方案视频会议系统优势进行逐一分析。3.1 优异性采取优异组网方法，MCU和终端均基于嵌入式设计、模块化结构，可支持H.264、 MPEG-4等多个高清视频编码技术和Siren14、MP3双声道音频编码技术，系统硬件设计选择了最新数字处理芯片和大规模集成电路技术，软件设计也采取了优异程序结构和方法，可实现高清分辨率，在现在和以后网络条件和应用需求下，可充足表现系统优异性和实用性。3.2 兼容性本方案支持ITU-T H.323/SIP协议体系标准；支持ITU-T H.261、H.263、H.263、H.264和ISO/IEC MPEG-4等视频编码标准；支持ITU-T G.711、G.722、G.729、G.728、G.722.1Annex C Siren14和ISO/IEC MP3、MPEG4-AAC等音频编码标准；支持ITU-T H.239双视频流标准；支持IETF和 TCP/IP相关通信标准；经过了国家信息产业部和广电总局、总参通讯部等权威机构认证测试，取得了信息产业部入网证、军网入网证；KDV视频会议系统经过多家权威机构联网测试，证实可和现在主流视频厂商符合上述标准视频会议产品实现互联互通，兼容性和开放性方面性能优越。在网上也有大量互联互通案例。如在军队、武警系统和中兴MCU、终端实现数字互通，在西山煤电、总参卫生部项目中，和Polycom产品互联互通，在山西运管局等项目中，和华为MCU实现互通，在广西气象、湖南法院、吉林法院等视频系统中，和RADVISIONMCU和TANDBERG终端实现数字互通，等等。此次配置视频会议终端经过配置RGB音视频矩阵和景德镇水务企业指挥中心迪威视频会议对接，实现双向音视频通话。3.3 扩展性本方案采取MCU采取嵌入式结构，系统可经过软件升级方法实现向更优异技术平滑过渡。可适应以后线路形式和线路带宽等网络条件和应用需求改变，提供更具竞争力多媒体应用扩展。景德镇水务企业配置MCU可和九江市公安局已经有科达KDV8000A MCU经过网络进行无缝数字级联，实现市、县、派出所三级视频会议召开。3.4 安全性1）内置包过滤和防火墙功效科达视频会议系统采取嵌入式设计，内置防火墙，对非法会议终端非法会议码流或非法数据包进行拦截，所以含有较高安全、可靠性。2）多级权限认证科达视频会议系统在会议管理上实施多级用户权限认证，分为系统管理员、管理员、通常见户，愈加好保障会议系统安全性和保密性。3）视音频加密遵照H.235标准，采取硬件128位AES加密算法，将会议视音频内容进行加密确保视频会议内容在网上传输安全性。4）终端和GK 密码认证科达视频会议终端、GK和MCU支持密码认证功效，只有经过密码验证才能进行互通，预防非法用户加入会议。AES加密和H.235加密3.5 可靠性1）采取嵌入式硬件和软件系统。嵌入式硬件系统采取专用芯片和高质量元器件，降低功耗，降低发烧量，确保设备7*二十四小时稳定连续运行。嵌入式软件操作系统精简操作指令，降低故障发生概率，而且对计算机病毒含有天然抵御力。2）关键设备组件支持热备份。MCU作为系统汇聚控制中心，作用极为关键，科达MCU MCU支持N+1双机或多机热备份，支持电源备份，大大提升了系统稳定性。N+1备份3）过压过流保护科达产品在防雷方面有独到御防方法，全部产品全部含有过压、过流保护经过ITU K.20相关雷电冲击标准，同时视频会议终端经过了国家3C认证。3.6 易用性本方案中整个系统管理、维护、操作均基于用户熟悉IE浏览器，采取全汉字、图形化操作界面，利用鼠标拖拉即可实现丰富管理功效；终端侧采取遥控器经过下拉式汉字菜单一样可实现简单管理和操作；会议控制台操作也是采取基于WEB服务方法,网络上PC机经过授权即可完成简单操作和控制管理。3.7 会议质量确保视频会议系统视音频质量经过延时、抖动、回声等参数来衡量，影响这些参数关键原因有：a）承载网提供和确保传输带宽；b）视频输入、输出设备（摄像机/麦克风等）；c）视音频编解码能力；d）多点控制单元（MCU）处理能力。这些原因可归纳为承载网原因和视频会议系统本身原因两大类。1、 承载网原因：网络是视频会议系统基础，用于承载分布在各地视频会议设备之间所交换视频、音频和各类控制信息。因为H.323体系下视频会议系统，采取无纠错UDP数据包方法传送视音频码流，在网上传送语音和图像数据包，对丢包、时延和抖动较为敏感，严重会出现马赛克、停顿等现象。所以为了确保会议流畅，路由器、交换机等网络设备应设置PQ、CQ、WFQ等优先级队列，将视音频数据包设置成较高优先级，确保视频业务优先传送。2、视频会议本身原因：科达视频会议系统除了支持PQ、CQ、WFQ等QOS策略外，还经过以下多个方面来确保会议质量。1）智能丢包恢复功效当IP 网络出现丢包时，经过系统丢包重传机制，在接收端会经过反向RTP通道向发送端发出充足请求，发送端将该视音频重新发送。丢包恢复2）前向纠错校正在发送视音频码流中，加入前向纠错码，假如视音频数据包在接收端出现错误，能够经过冗余信息进行校正，预防在有线路误码情况下数据包差错。3）动态速率调整策略科达视频产品动态速率调整策略关键是经过检测数据包丢失率来实现。假如终端检测到数据包丢失率超出了指定阀值，它将自动降低视频会议码率，同时通知其它参会终端做相同动作，从而提供一个含有最优视音频效果会议码率。自动降速4）断线重邀断线自动重邀可在网络因故中止并恢复后自动实现MCU和视频会议终端间自动重连，无需人工操作。5）唇音同时技术当音频和视频包离开发送端经过承载网时，多种队列算法会对音频资料包和视频资料包进行不一样处理。这将打乱音频资料包和对应视频资料包同时关系，造成声音和口型失去同时。科达视频产品经过使用IP包中RTP时间戳信息来纠正这一问题。利用RTP时间戳，科达终端能够确定哪一音频包和哪一视频包对应，重新调整对应视音频包，确保声音和口型同时。6）音频处理技术l 自动回声抑制当视频会议终端接收音频包时，将解码后音频流和当地输入音频流进行电平比较，去掉相同部分，这么当地声音就不会在自己扬声器传出，从而避免回声。回声抑制l 自动增益控制使用全向式麦克风时，每一个讲话人因为距离麦克风位置不一样，麦克风接收到电平也不一样。为了确保传向远程音频电平平稳，在进行编码时要进行音频增益处理，确保一定范围内讲话人以同一个音调讲话，这么远程会场声音就不会忽高忽低。l 背景噪音消除召开会议时不可避免地会有部分环境噪音，比如空调、风扇、交流电等电器设备连续发出环境噪音，这些声音严重影响了会议音频质量。自动噪声抑制系统会依据音频高低、连续情况，判定是否为环境噪音，而且进行处理，以达成良好声音会议效果。第4章 设备介绍及技术参数4.1 MCU多点控制单元(MCU)MCU是一款高性能一体化多点控制单元(MCU)，采取嵌入式技术，支持标准H.323、SIP协议，支持H.264编解码和标准H.239双流，支持广泛网络通信协议，可灵活应用于各类基于IP视频会议及可视通信系统，并可提供高清终端接入及媒体处理特征。产品特点优异设计结构-嵌入式设计：采取嵌入式操作系统，能有效预防病毒和黑客攻击，确保系统安 全和可靠。灵活网络特征- 内置代理：可经过内置代理服务提供防火墙和NAT透明穿越，在对原有网络 配置影响最小情况下实现系统布署。-智能抗丢包：采取智能丢包重传、前向冗余、解码消隐算法等多个抗丢包机 制，保障在恶劣网络条件下视频通信效果。-动态速率调整：可经过检测网络情况动态调整视频通信码率，以自动适应网 络性能，提供更连贯视音频效果。-码流平滑发送：为避免突发性码流造成网络拥塞，MCU可经过平滑发送策略来调整码流传输速率，确保通信稳定性。-服务质量控制：支持DiffServ、IP Precedence等QoS功效，配合网络QoS策略，可优化多业务环境下视音频通信效果。-终端码流控制：无需某终端上传码流时，MCU可控制该终端停止发送码流，从而有效节省网络带宽资源。-卫星网络适应：经过多个协议及码流控制机制，可布署卫星视频通信系统。-多级级联：支持多级MCU级联组网，实现主从MCU间完全互联、互通和互控。-多网段接入：经过多网段接入功效，可同时接入多个相互隔离网段间终端 设备，在确保网络安全情况下实现跨网布署。卓越系统性能-广泛兼容性：协议体系、视音频编码、网络传输和各类应用功效均严格遵 循ITU-T、ISO/IEC、IETF、IEEE等相关标准，可和业界主流厂商MCU、终端等设备互联互通。-全线编码支持：全方面支持ITU-T、ISO/IEC相关视音频编码标准，经过领先 H.264视频编解码技术和宽频声音处理技术，可提供高清视频和高保真音效。-完善安全特征：经过严格认证和授权机制确保用户访问、系统管理和业务 调度安全性，经过密码锁定、128位AES硬件加密确保通信内容安全性，经过内置防火墙确保系统设备安全性。-电信级稳定性：借助于嵌入式设计结构及智能抗丢包、码流平滑发送等灵活 网络特征，可确保设备及系统可靠运行，提供电信级稳定性支持。-良好可管理性：可经过完善网管功效，实现界面化系统配置和管理，具 备完善告警监测、在线诊疗、故障恢复及日志统计功效，确保系统可配置 性和可维护性。-强大调度功效：提供强大业务调度支持，经过内置Web服务以浏览器方法进行当地或远程登陆，借助直观简练操作界面，实现灵活在线管理和监控。丰富应用功效-多画面：提供4/9/16/N+1等多种多画面组合模式，画面可自动或手动切换。-电视墙：可经过电视墙服务器实现各会场视、音频信号高密集解码输出，提 供高清楚终端监控功效，每路信号可自动或手动切换。-混音：支持多方混音功效，混音参与方可手动定制或智能选择，借助于混音功 能可实现多方交互式通信和点名应用。-双视频流：经过和终端配合可实现灵活双视频流应用，类型及视频分辨率等 参数均可在会议模板中指定。-字幕：可经过会议控制软件进行会议字幕在线设置和管理，字幕内容可手动 录入或从文件中加载。-内置网守：支持内置网守，提供注册、地址解析、呼叫控制、带宽控制、区域 管理等标准H.323网守功效，支持计费功效，可向Radius服务器发送计费和 用户认证信息。技术参数遵照标准体系标准：H.323、SIP视频标准：H.261、H.263、H.263+、H.264 High Profile、MPEG-4音频标准：G.711、G.719、G.722、G.722.1 Annex C/Polycom R Siren14TM、 G.723.1、G.728、G.729、MP3、MPEG4-AAC（LC/LD）网络协议：TCP/IP、TELNET、HTTP、FTP、 SNMP、DHCP、RTP/RTCP、NTP其它标准：H.225、H.235、H.239、H.245、 H.281、T.120、T.140等系统容量864方网络接口10/100/1000M以太网会议速率64Kbps8Mbps分辨率活动图像分辨率：4CIF（704576）CIF（352288）QCIF（176144）数据内容分辨率：SXGA（12801024）WXGA（1280800）XGA（1024768）SVGA（800600）VGA（640480）多画面4/9/16/N+1等多种多画面组合模式各画面起源可采取动态跟随或手动指定等方法进行切换经过边框色区分讲话人、主席等会场画面电视墙支持外置电视墙服务器字幕支持对全部和会终端发送字幕，可群发或选择性发送支持滚动、翻页等字幕显示方法设置字幕内容可现场录入或从文件中加载音频特征支持智能混音或定制混音静音和哑音控制语音激励检测双视频流支持H.239标准双视频流功效视频格式及视频分辨率均可设置支持提议双流权限设置内置网守支持注册、地址解析、呼叫控制、带宽控制、区域管理等功效支持计费功效，可向Radius服务器发送用户认证和计费信息会议召集以Web方法登陆MCU进行定时预约或立即召开在终端侧以遥控器或Web方法进行呼叫会议控制导演控制、主席控制、语音激励、自动轮询等多个控制方法支持多组会议同时召开，分别控制，互不干扰会议过程中支持加入申请、主席申请、讲话申请及插话申请支持组播会议录放像控制支持会议数字录放像控制网络适应性内置代理实现防火墙/NAT穿越智能抗丢包动态速率调整QoS（DiffServ，IP Precedence）终端码流上传控制终端码流平滑发送控制断线自动重呼多网段接入多级级联支持简单级联和合并级联两种级联模式合并级联时支持主从MCU间完全互通、互控采取直观树型分层结构实现级联管理安全特征基于H.235会议加密步骤支持128位加密会议密码保护、会议锁定保护管理用户认证和授权内置防火墙设置组播用户认证管理和维护支持SNMP标准网管协议支持MCU配置界面化采取Telnet、FTP、Web进行在线配置和远程升级经过RS232进行当地管理系统登陆、管理等事件日志运行监测、告警、在线诊疗及故障修复电气特征整机功耗：300W电源：AC（电压100240V/频率5060Hz）可选配单电源或双电源环境要求接地电阻：5工作温度：045工作湿度：10%85%（无凝结）气压：86106kPa物理特征19英寸2U机架式设计高宽深：88mm443mm338mm 重量：8kg4.2 VRS录播服务器2TB,1100小时4M会议录像存放,100路同时点播。4.3 H700视频会议终端H700视频会议终端，专为中高端会议室设计，含有超强视音频处理性能和卓越低带宽适应性，给您带来极其真切高清沟通体验。产品特点极致高清、流畅视频全方面超越传统图像清楚度流畅高清视频，细节展现更全方面、更生动，图像分辨率高达720p/1080p；含有超凡单芯片处理技术，支持高达60帧/秒流畅度和8Mbps超高码流处理能力，给您带来极致高清体验。纯正音频享受支持MPEG4-AAC、G.719、G.722.1C、MP3等宽频音频编码技术和数字音频输入输出特征，可提供清澈纯正高保真立体声效。嵌入式设计架构采取19英寸1U机架式结构，安装方便、维护简练。基于嵌入式操作系统，可有效预防病毒和黑客攻击，确保系统安全和可靠。卓越双流协作支持H.239双视频流，可提供高达UXGA/720p/1080p分辨率高清双流特征。强大网络适应性含有双以太网口IP备份；含有H.264 High Profile能力，可提供低带宽下高清视频质量；内置代理用户端，可实现防火墙/NAT穿越；支持智能抗丢包、动态速率调整、QoS设置、码流平滑等网络优化机制，可全方面优化拥塞网络环境下视频通信效果。完善安全机制内置128位AES加密功效，可充足确保会议内容安全性和保密性；含有当地登陆认证和授权机制，提供正当当地化管理；可经过H.235网守密码认证机制实现安全网守注册。技术参数遵照标准体系标准：H.323、SIP视频标准：H.263、H.263+、H.264、H.264 High Profile、MPEG-4音频标准：G.711、G.719、G.722、G.722.1 Annex C/ Polycom Siren14TM、G.728、G.729、MP3、MPEG4-AAC(LC/LD)网络协议：TCP/IP、Telnet、HTTP、FTP、SNMP、 DHCP、RTP/RTCP、PPPoE、NTP其它标准：H.225、H.235、H.239、H.245、H.281等会议速率64Kbps8Mbps分辨率活动图像分辨率：1080i/p(19201080)720p（1280720）4CIF（704576）CIF（352288）QCIF（176144）数据内容分辨率：UXGA（16001200）SXGA（12801024）WXGA（1280800）XGA（1024768）SVGA（800600）VGA（640480）视频接口高清接口：DVI-I(可扩展HDMI、YPbPr、VGA)、VGA标清接口：复合C端子视频特征支持视频当地回显可调整亮度、饱和度、对比度等参数支持PAL/NTSC两种制式双流特征支持H.239标准双视频流协议支持单屏双显、双屏双显支持动态双流/静态双流支持带宽调整音频接口数字音频：HDMI、专用数字音频模拟音频：卡农（48V幻象供电）、RCA、6.35mm 支持双声道立体声音频特征音频采样频率：48KHzAEC（自动回声消除）ANS (背景噪声抑制）AGC（自动增益控制）自动唇音同时静音和哑音控制控制接口RS232RS422红外遥控网络接口双10/100/1000M以太网其它接口USB 网络特征内置代理用户端实现防火墙/NAT穿越智能抗丢包自动线路备份动态速率调整QoS设置（DiffServ、IP Precedence)MTU值可调IP地址冲突检测网守自动发觉和注册PPPoE自动拨号字幕横幅台标支持对其它终端/MCU发送字幕短消息支持滚动、翻页字幕显示支持字幕加载支持横幅叠加横幅背景颜色、字号及字体均可设置支持台标设置组播功效支持会议码流组播分发终端未加入会议时可组播当地视音频码流可对双视频流进行组播支持组播密码认证VOD点播可登陆录播服务器进行VOD点播支持用户输入参数保留和快速调用会议功效可创建点对点会议和多点会议支持入会、讲话、主席、插话等申请功效支持E.164号、别名、IP地址等呼叫方法安全特征基于H.235会议加密步骤支持128位AES加密会议密码输入当地登陆和授权内置防火墙设置支持H.235网
