用户手册指引模板.doc

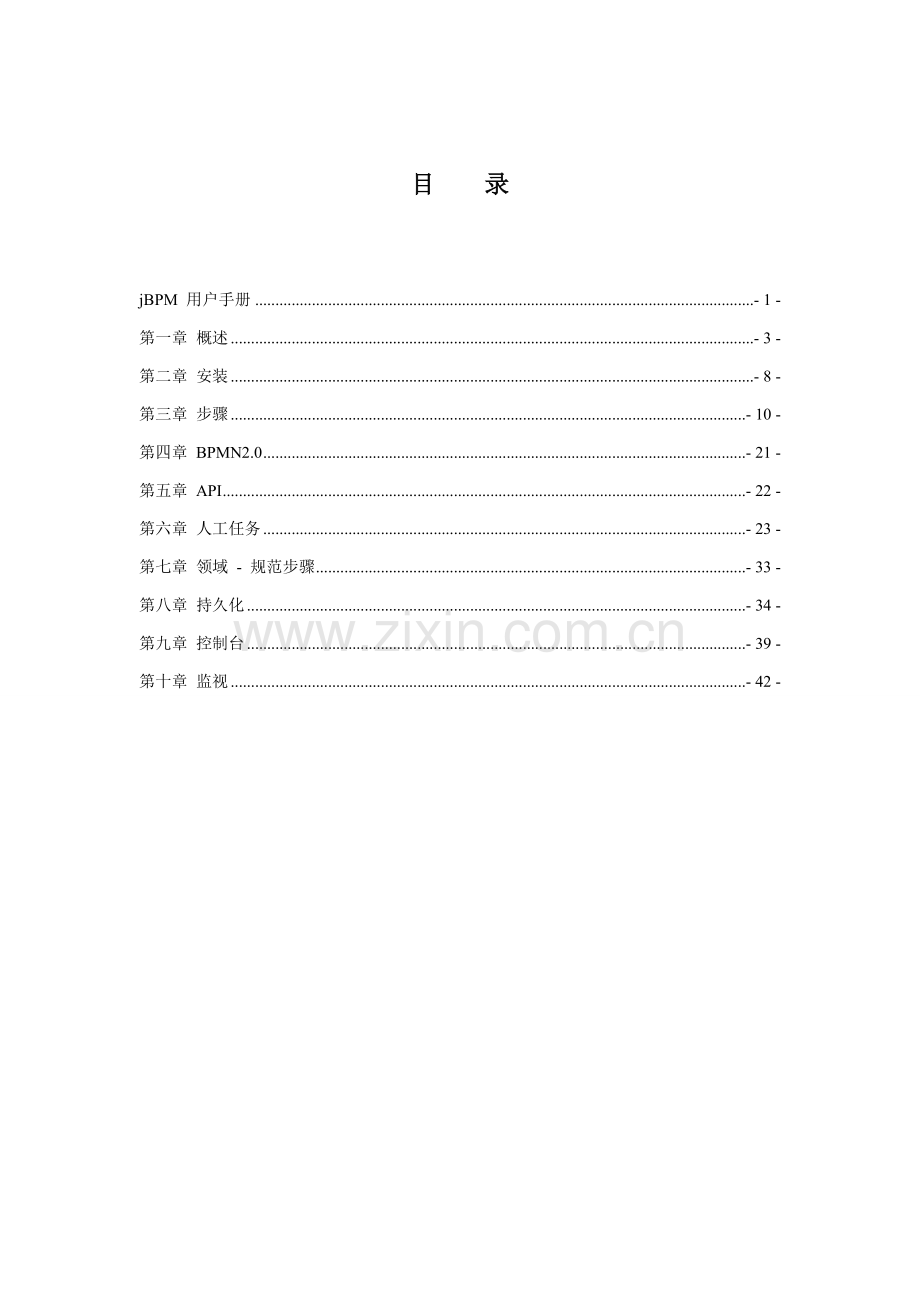

jBPM 用户手册目 录jBPM 用户手册- 1 -第一章 概述- 3 -第二章 安装- 8 -第三章 步骤- 10 -第四章 BPMN2.0- 21 -第五章 API- 22 -第六章 人工任务- 23 -第七章 领域 - 规范步骤- 33 -第八章 持久化- 34 -第九章 控制台- 39 -第十章 监视- 42 -第一章 概述本章节将介绍jBPM5多种组件。组件将带您快速了解业务步骤生命周期和阶段。这些阶段包含建模、布署、实施和监视。1. 建模jBPM 许可用户经过图形方法修改业务步骤。用户和开发者可经过三种方法修改BPMN2.0业务步骤定义。1.1. Drools Flow for eclipse插件Drools Flow支持创建，调试步骤。1.2. jBPM5 for eclipse 插件现在仍在开发中，仅支持创建步骤。完成后版本将完全支持BPMN2.0规范。1.3. 基于WEBOryx编辑器(EXT 实现)Oryx编辑器整合到Guvnor，它是一个存放步骤知识库。Oryx编辑器支持查看、更新和创建步骤。2. 布署Guvnor 是一个知识库，用来存放步骤、域模型、业务规则等。它提供一个基于WEB控制台用来查找、修改和测试你知识库内容。3. 实施3.1. 步骤引擎步骤引擎是一个基于JAVA语言开发轻量级工作流引擎。v 内置支持BPMN 2.0规范步骤v 插件化数据持久层和事务配置v 审计和历史日志统计v 基于通用步骤引擎现在步骤引擎还没有实现BPMN 2.0全部结点类型和属性，但大部分通用结点类型已支持。下图列出全部jBPM5已支持元素：下面列出全部BPMN 2.0 定义元素：步骤对象事件* Start Event (None, Conditional, Signal, Message, Timer)* End Event (None, Terminate, Error, Escalation, Signal, Message, Compensation)* Intermediate Catch Event (Signal, Timer, Conditional, Message) 立即捕捉事件* Intermediate Throw Event (None, Signal, Escalation, Message, Compensation)* Non-interrupting Boundary Event (Escalation, Timer) 非中止边界事件* Interrupting Boundary Event (Escalation, Error, Timer, Compensation)活动* Script Task (Java 、 MVEL) JAVA或MVEL脚本表示式语言* Task* Service Task* User Task* Business Rule Task* Manual Task* Send Task* Receive Task* Reusable Sub-Process (Call Activity) 可复用子步骤* Embedded Sub-Process 嵌入子步骤* Ad-Hoc Sub-Process 点对点子步骤* Data-Object关口* 分支* Exclusive (Java, MVEL or XPath expression language) 排斥* Inclusive (Java, MVEL or XPath expression language) 包含* Parallel 并行* Event-Based* 合并* Exclusive 排斥* Parallel 并行* Lanes 数据* Java type language* Process properties* Embedded Sub-Process properties* 活动properties连接对象* Sequence flow 时序流3.2. 人工任务服务 WS-HT人工任务服务是BPM业务步骤管理处理方案一个关键组成部分。 一些任务能够自动实施而不需要和人交互，但有些任务需要和人交互。jBPM5中 actors代表人抽象，也就是说不一定是人，能够是阿猫阿狗。jBPM5默认提供了一个和actors交互实现，WSHT。WSHT也支持组设置，升级，分配规则等。3.3. 监视步骤监听器Process listeners可监听步骤引擎运行时环境发生多种事件，如步骤实例开启、结点实例完成等。这些信息可用来创建历史日志进行报表静态分析或供BAM业务活动监控进行动态分析。3.3.1. 基于WEB步骤管理控制台.localhost:8080/jbpm-console用户名/密码：krisv/krisv经过此控制台能够管理步骤实例。进入步骤Overview能够开启步骤，查看步骤，停止步骤。进入个人任务能够进行步骤操作。进入报表能够查看步骤报表。第二章 安装参考Guvnor使用：.localhost:8080/drools-guvnor使用视频：若有安装问题，可这么子：Email: IRC: #jbpm at irc.codehaus.orgjBPM用户论坛.community.jboss.org/en/jbpm?view=discussionsFAQ：1. 脚本不能下载组件？检验网络，或直接手动下载后放到 jbpm-installer/lib 文件夹。2. 下载组件不能解压？文件有问题，重新下载。3. 清除安装？ant clean.demo4. 重新开启报异常？手感人工服务结束进程，再重新开启。这是脚本缺点造成。5. 控制台或Guvroy 报错？检验$jboss.home/server/default/log。如不能处理，发到论坛。第三章 步骤v 业务步骤是一张步骤图表，描述一系列实施步骤次序。它由多个结点组成，结点之间相互连接。v 结点代表总步骤一个步骤，v 箭头代表结点之间连接，它指定怎样从一个结点流向另外一个结点。v BMPN2.0 已经预定义了一组结点元素。本章节介绍怎样定义和使用结点。1. 创建步骤创建步骤有三种方法：v Eclipse BPMN2.0图形编辑器插件v 文本编辑器v 直接创建经过步骤API步骤文件扩展名：bpmnbpmn2。图形编辑器插件需要打开属性面板配置元素属性。XML形式： expressionLanguage=.mvel.org/2.0 xmlns=.omg.org/spec/BPMN/0524/MODELRule Task xmlns:xsi=.w3.org/XMLSchema-instance xsi:schemaLocation=.omg.org/spec/BPMN/0524/MODEL BPMN2 xmlns:g=.jboss.org/drools/flow/gpd xmlns:bpmndi=.omg.org/spec/BPMN/0524/DI xmlns:dc=.omg.org/spec/DD/0524/DC xmlns:di=.omg.org/spec/DD/0524/DI xmlns:tns=.jboss.org/drools System.out.println(Hello World); API 方法：为了屏蔽内部API，不推荐使用。关键步骤已经定义在org.jbpm.workflow.core 和org.jbpm.workflow.core.node包中。你能够经过工厂来创建步骤。示例在 源码包junit tests中。package org.jbpm.process;import org.jbpm.JbpmTestCase;import org.jbpm.ruleflow.core.RuleFlowProcessFactory;public class ProcessFactoryTest extends JbpmTestCase public void testProcessFactory() RuleFlowProcessFactory factory = RuleFlowProcessFactory.createProcess(org.drools.process);factory/ header.name(My process).packageName(org.drools)/ nodes.startNode(1).name(Start).done().actionNode(2).name(Action).action(java, System.out.println(Action);).done().endNode(3).name(End).done()/ connections.connection(1, 2).connection(2, 3);factory.validate().getProcess();更多代码：2. 使用步骤2.1. 创建知识库KnowledgeBuilder kbuilder = KnowledgeBuilderFactory.newKnowledgeBuilder();kbuilder.add( ResourceFactory.newClassPathResource(MyProcess.bpmn2), ResourceType.BPMN2 );KnowledgeBase kbase = kbuilder.newKnowledgeBase();2.2. 创建会话开启步骤步骤开启需要显式调用 startProcess 方法。StatefulKnowledgeSession ksession = kbase.newStatefulKnowledgeSession();ksession.startProcess(com.sample.hello);参数 com.sample.hello 代表步骤ID。startProcess(String processId, Map parameters) 方法Map参数可传入额外参数，这些参数是键值对。注意这些参数将被复制到步骤实例，作为步骤顶级变量。顶级变量是指变量作用或是顶级。2.3. 结点类型细节解释步骤有以下属性：ID： 惟一NAME： 显示名称VERSION：版本Package：命名空间Variables：变量，用于传输数据Swimlanes：泳道（专用通道），指定实施人工任务actorConnection Layout连接布局Manual：人工Shortest path：最短路径Manhattan：曼哈顿BMPN 支持结点类型以下：开始事件和结束事件， 一个步骤必需有一个开始事件，一个或多个结束事件。结束事件Terminate假如为，那么将结束整个步骤，不然若有多个结束事件只会结束对应结束事件路径。如T2-E2. | - T1 - E1(Terminate=false)S - +| - T2 - E2(Terminate=false)Rule Task 代表需要实施一组规则集。规则定义在多个分离文件中，格式要求为Drools rule format。规则能够成为标准规则流组一部分经过在头部使用ruleflow-group属性。ruleflow-group实施可认为是一个队列。新来必需等前面实施完才会实施。Diverging Gateway分支结点，一进多出。Gateway 不好翻译，所以省略。AND parallel 和，并行，两个全部要满足（同时）XOR or exclusive异或，排斥，只选择其中一个OR or inclusive 或，包含，最少只要有一个满足即可(不一样时)Converging Gateway 合并结点，多进一出。AND parallel 和，并行，两个全部要满足（同时）XOR or exclusive异或，排斥，只选择其中一个Reusable Sub-Process可复用子步骤Wait for completion 等候完成On-entry and on-exit actions：绑定入口和出品action.Parameter in/out mapping: in表示输入参数 out 表示输入参数和返回，只有当Wait for completion为true时,out 才能够使用。Script Task 代表一个可实施脚本。支持Java ， MVEL 方言。脚本绑定到Action.Action: 绑定Action.Timer Event 定时器事件Timer delay 延迟时间msError Event 异常事件FaultName 异常处理器名FaultVariable 异常变量.Message Event 消息事件, 没有输入EventType 监听事件类型VariableName 事件数据Scope internal 步骤内部事件 external 外部事件.User Task 用户任务（人工任务）ActorId 责任人，多个人用逗号“，”分隔GroupId 组，多个组用逗号“，”分隔Skippable 表示这个任务是否可忽略，即不实施就结束。Swimlane 泳道On.entry /on-exit actions: 绑定入口、出口ActionParameter mapping 传入参数Result mapping 返回结果Content: 任务数据.Sub-Process 子步骤.Multiple Instances 多实例子步骤，特殊子步骤，许可实施数次Service Task（Work Item node）代表一个抽象任务。可经过它扩展任务。Additional parameters 扩展参数定义Data 变量，顶级、子级，继承树约束：包含代码约束和规则约束ActionsAction 能够访问全局，步骤变量，知识库上下文预定义变量，访问运行时，开启步骤，分发事件，插入数据。Events事件类型 事件监听（消息事件） 事件处理（action）事件分发：内部事件 步骤管理外部事件 actionTimers定时器更新步骤/ create the session and start the process com.sample.processKnowledgeBuilder kbuilder = .StatefulKnowledgeSession ksession = .ProcessInstance processInstance = ksession.startProcess(com.sample.process);/ add a new version of the process com.sample.process2kbuilder = KnowledgeBuilderFactory.newKnowledgeBuilder();kbuilder.add(., ResourceType.BPMN2);kbase.addKnowledgePackages(kbuilder.getKnowledgePackages();/ migrate process instance to new versionMap mapping = new HashMap();/ top level node 2 is mapped to a new node with id 3mapping.put(2, 3L); / node 2, which is part of composite node 5, is mapped to a new node with id 4mapping.put(5.2, 4L); WorkflowProcessInstanceUpgrader.upgradeProcessInstance( ksession, processInstance.getId(), com.sample.process2, mapping);第四章 BPMN2.0现在jBPM5没有完全实现BPMN2.0规范。所以本章略过。第五章 API本章是代码，前面已经贴过，不再多说。讲解了知识库、会话、步骤关系及怎样创建。第六章 人工任务人工任务规范jBPM5 使用UserTask结点表示人工任务（需要和actor交互任务）。UserTask 任务结点支持定义任务类型、actors和任务关联数据。经过 Task Service 可管理UserTask。为了使用人工任务，你必需定义UserTask结点。一个UserTask 表示一个需要actor实施自动化任务。人工任务其实能够简单认为是任何类型外部服务。外部服务需要被调用，可看成特殊类型work item实现。人工任务惟一特色是支持泳道来简化给用户分配任务。UserTask 结点属性：* Id: 结点惟一标识* Name: 结点名称* TaskName: 任务名称* Priority: 优先级（整数）* Comment: 任务注释* ActorId: actor, 多个使用逗号,分隔* Skippable: 任务可跳过（不实施就结束）* Content: 任务关联数据* Swimlane: 泳道，能够简化分配多个人工任务给同一个actor* Wait for completion: 是否等候人工任务实施完成，若为False，则创建完人工任务后继续步骤。* On-entry and on-exit actions: 绑定入口、出品事件处理器action* Parameter mapping: 参数* Result mapping: 结果* Timers: 定时器* ParentId: 父人工服务ID1. 泳道说明：这个译法对于大家来讲，不明白怎么回事？但名词而已，纯靠前辈误导，慢慢误导就了解了。使用泳道前必需在步骤定义属性中配置泳道集合。多个人工任务使用同一泳道，第一个人工任务实施时，将会指定一个actorId. 后面人工任务即使显式指定actorId,，也不会起作用，而是使用第一个人工任务actorId。当然我们使用泳道就没必需再指定actorId，第一个除外。试想，有这么一个场景，企业有2个部门，HR部和IT部；步骤定义了2个泳道HR、IT；步骤定义中包含4个人工任务，前两个人工任务需要和HR部经理交互，后两个人工任务需要和IT部经理交互。当我们指定前两个人工任务actorId 时，需要分配两次。后面两个也是如此。现在极端情况发生了，HR经理和HT经理调岗，我们是不是得去修改步骤定义下全部些人工服务actorId?而经过使用泳道，只需要修改第一个和第三个actorId。泳道和actorId是一对多关系，也就是说，一个人工任务可指定给多个actor来处理。泳道实质是什么，实质就是把人工任务进行分类，并绑定actor列表。2. 人工任务管理组件人工任务和其它外部服务类似，可作为work itme扩展被实现和调用。步骤仅包含人工任务实施所必需抽象描述。 work item handler是这个抽象描述标准实现。用户使用我们可拔插work item handler方法完成底层实现。我们也提供了一个WS-HumanTask 规范管理组件。经过它来管理任务生命周期（创建，获取，完成，任务状态持久化）。同时也支持国际化、日历、多种分配类型，代理和生死线。3. 人工任务生命周期当一个步骤实例人工任务结点被触发，人工任务实例将被创建。当创建完成后，人工任务进入Created 状态。当人工任务Wait for completion 属性为 False时，步骤会立即继续实施，不然要等候任务完成或终止。进入Created 状态，任务将显示全部负责实施actors。等候她们来获取任务。一旦有一个actor 获取任务，任务进入 Reserved 状态。用户决定开始实施任务，此时任务进入 InProgress 状态。任务开始实施，实施完成后，用户必需完成任务。此时用户进入 Completed 状态。用户也能够决定任务已经失败，此时任务进入 Failed 状态。上面介绍正常生命周期，其它包含：Delegating /forwarding 任务, 分配任务给另外一个 actor 来处理Revoking 回滚任务Temporarly suspending and resuming 临时挂起或继续任务Stopping a task in progress 停止正在实施任务Skipping 跳过（不实施）4. 链接人工任务管理组件和引擎4.1. 注册 work item handler work item handler功效是翻译抽象work item（如人工任务）为规范调用。我们已经实现了个work item handler ，它在包jbpm-human-task中：org.jbpm.process.workitem.wsht.WSHumanTaskHandler注册代码示例：StatefulKnowledgeSession ksession = .;ksession.getWorkItemManager().registerWorkItemHandler(Human Task, new WSHumanTaskHandler();若需要持久化会话内容，应该使用org.jbpm.process.workitem.wsht.CommandBasedWSHumanTaskHandler它们全部默认使用Mina来提供C/S通信传输。.mina.apache.org愈加快速实现HornetQ 也是可行。人工任务用户端使用以下生命周期管理方法：5. 开启人工任务管理组件前提：数据表users ，groups 中数据已经配置好。你可能经过以下代码来添加用户和组：taskSession.addUser(user)taskSession.addGroup(group)确保数据库相关表中最少有一个Administrator用户和 administrator 角色。我们提供evaluation评审示例中会自动加载两个用户和组配置文件：jbpm-installertask-serviceresourcesorgjbpmLoadUsers.mvel LoadGroups.mvel开启任务管理组件示例：EntityManagerFactory emf = Persistence.createEntityManagerFactory(org.jbpm.task);TaskService taskService = new TaskService(emf, SystemEventListenerFactory.getSystemEventListener();MinaTaskServer server = new MinaTaskServer( taskService );Thread thread = new Thread( server );thread.start();任务管理组件使用JPA来存放任务数据，所以需要配置persistence.xml 下面是任务管理组件使用 Hibernate 和 H2 数据库存示例：persistence version=1.0 xsi:schemaLocation= xmlns:orm= xmlns:xsi=.w3.org/XMLSchema-instance xmlns= org.hibernate.ejb.HibernatePersistence org.jbpm.task.Attachment org.jbpm.task.Content org.jbpm.task.BooleanExpression org.jbpm.task.Comment org.jbpm.task.Deadline org.jbpm.task.Comment org.jbpm.task.Deadline org.jbpm.task.Delegation org.jbpm.task.Escalation org.jbpm.task.Group org.jbpm.task.I18NText org.jbpm.task.Notification org.jbpm.task.EmailNotification org.jbpm.task.EmailNotificationHeader org.jbpm.task.PeopleAssignments org.jbpm.task.Reassignment org.jbpm.task.Status org.jbpm.task.Task org.jbpm.task.TaskData org.jbpm.task.SubTasksStrategy org.jbpm.task.OnParentAbortAllSubTasksEndStrategy org.jbpm.task.OnAllSubTasksEndParentEndStrategy org.jbpm.task.User property name=hibernat
