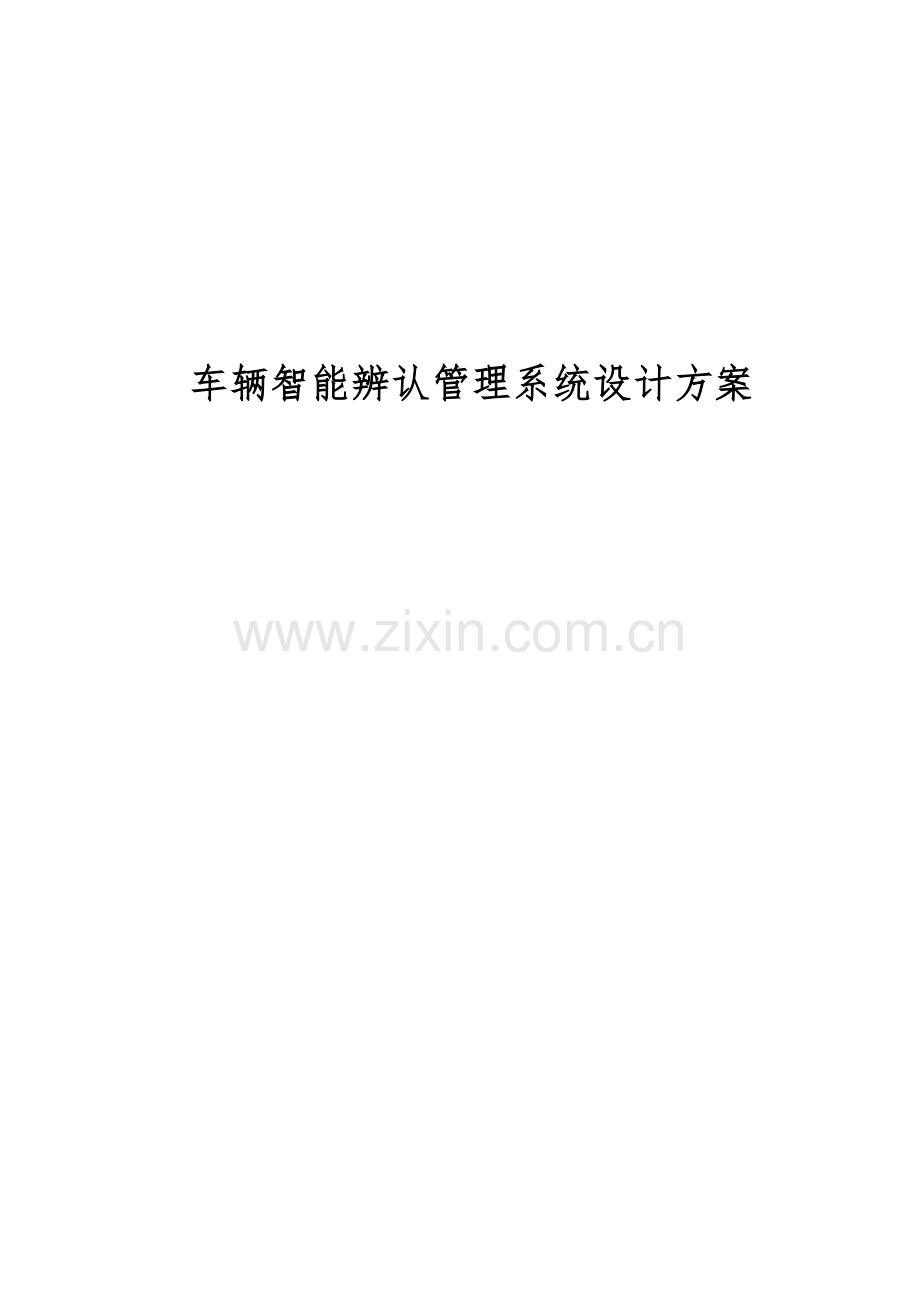

 车辆智能辨认管理系统设计方案

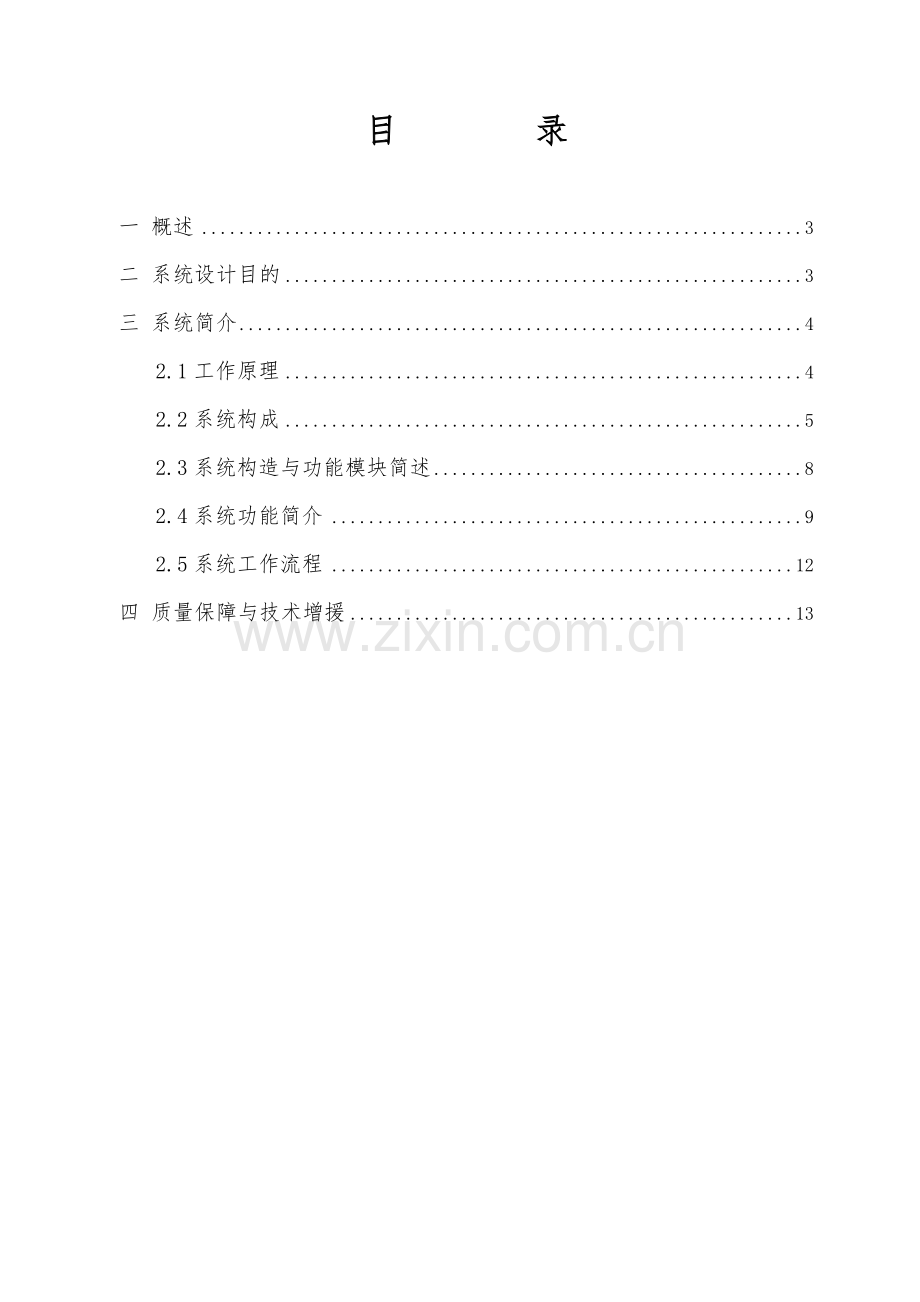

目 录

一 概述 3
二 系统设计目的 3
三 系统简介 4
2.1工作原理 4
2.2系统构成 5
2.3系统构造与功能模块简述 8
2.4系统功能简介 9
2.5系统工作流程 12
四 质量保障与技术增援 13

一 概述
由于工厂车辆管理规定系统不但要可以稳定、安全运营，并且更应当可以协助更好解决普通厂区大门车辆进出管理混乱问题。故而本管理系统采用了国际最新车辆自动辨认技术――微波射频辨认技术RFID，运用当代计算机技术、短程微波通信技术、自动控制技术实现车辆自动辨认和信息化管理一体化，为进出车辆管理实现车辆信息数字化、车辆辨认自动化和车辆管理智能化。
系统功能特点：
1） 实现了进出车辆提前预报和自动批示避让，避免浮现车辆拥堵状况浮现；
2） 整个系统具备远距离迅速辨认、智能控制、高可靠性、高保密性、易操作、易扩展等特点；
3） 建立安全可靠注册车辆档案，通过高新技术加强车辆监管防盗功能；
4） 提供一种对进出车辆自动辨认、智能管理先进、可靠、合用数字化平台，使对内部车辆出、入实时动态管理能力得到质提高；
5） 能有效、精确、智能对进出车辆（装有车辆电子号牌车辆）数据信息辨认、采集、记录、跟踪，保证车辆进出安全管理。

二 系统设计目的
为厂区内部车辆管理提供实时监控信息平台、实现智能化管理；系统运营稳定可靠，安全保密。同步协助解决当前由于通道狭窄也许浮现进出车辆堵塞现状，体现预告进出车辆前方大门通行状况，自动批示和调度，避免拥堵状况发生。
l 系统功能齐全丰富
具备自动辨认、智能控制、报警提示、信息记录、数据通讯等功能；同步具备扩展以便，升级容易等特性；
l 系统性能稳定可靠
硬件严格筛选、严格实验，并留有恰当备份；软件精心设计调试，并具备冗余容错性能；系统解决速度快，可靠性高，稳定性好，错漏率低，并具备数据备份、数据恢复能力；
l 自动批示调度，疏导交通
协助预告、提示大门车辆通行状况，自动进行调度疏导批示；
l 提高车辆通行速度
运用微波射频辨认（RFID）――远距离迅速辨认技术优势，通过车辆自动辨认、数据库资料比对，实现车辆通行控制，实现提前开门在车辆到达大门前把伸缩门打开，减少车辆等待时间。
l 操作使用以便简朴
l 系统数据安全保密
在网络级、系统级、数据库级设有访问权限控制；具备检查顾客合法身份和使用权限能力；数据进行加密解决；

三 系统简介
自动设备辨认系统（英文名称为Automatic Equipment Identification,简称AEI），是国际上正在努力开发并迅速推广普及一种用于公路、大桥、隧道及安全性规定较高部门车辆电子自动管理系统。该项技术基本思想是通过采用某些先进技术手段，实现人们对各类物体和设备在不同状态下（高速移动、静止、恶劣环境）下自动辨认和管理。汽车电子标记（俗称电子车牌）是车辆信息进入计算机系统核心，是机动车和驾驶员信息系统建设必要解决问题。与老式车牌相比，汽车电子标记（俗称电子车牌）可瞬时在车辆行进中，由汽车电子标记读写器设备自动将车牌号读入。汽车电子标记不可复制，不能更改，不能伪造。通过计算机网络，可在全国范畴内或所需区域内对车辆监控、稽查，是老式办法无法比拟。
2.1工作原理
运用雷达反射原理，读写器通过天线向电子标签发出微波查询信号，电子标签被读写器微波能量激活，接受到微波信号后应答并发出带有车辆数据信息回波信号。读写器接受到RFID卡这些信号后，由读写器中解码器解析出与车辆关于各种信息，从而建立读写器与RFID卡通讯联系，解析出车辆信息再通过计算机解决，实现车辆自动辨认目。

图2-1 微波工作原理图

2.2系统构成

图2-2 系统构成原理图
（a） 电子标签
无源电子标签又称RFID卡，由专用芯片和微带天线构成，每一块重量不到10克、犹如名片同样大小,重要工作在902MHz～928MHz超高屡屡段。RFID射频卡（见下图）依照用途不同有：车辆标签、纸箱标签、金属物品标签、吊牌标签、纸质标签等等，标签内内可以存储有车辆基本档案，即现用《车辆行驶证》上车号、车型、发动机号码等内容，以及各种商用数字化信息。使用时固定安装在每一辆汽车挡风玻璃上（或其她类型标签安装在不同。
RFID运送车辆标签

（b） RFID读写器
XCRF-502C读写器

读写器可以无接触读取电子标签中所保存电子数据信息或向电子标签存储器写入数据信息，从而达到自动辨认物体或改写电子标签存储器数据目。读写器即是一种积极雷达，重约四磅。按应用场合不同，分为车载式、路边式、台式、手持式等。运用这些读写设备，可在4～5米远距离与正在行驶状态或停下来车辆上安装汽车电子标记卡进行短程微波无线通信，采集车辆标记卡中所存储信息，通过车道计算机分析，进行无接触辨认，辨认时间只需0.2至0.5秒钟。由于汽车电子标记读写器与汽车电子标记卡微波无线通信是在数微秒内完毕，车辆高速行驶时不影响车牌信息读出。

(c) 天线
天线是RFID系统中重要构成某些，上图为：圆极化天线和线极化天线。

2.3系统构造与功能模块简述
管理计算机
挡车器
来
车
线
圈
开机
线
圈
防砸
线
圈
来
车
线
圈
开机
线
圈
通停批示灯
天线
读卡控制器
通讯转换器
I/O扩展板
门卫
报警灯

图2-6系统构造示意图
模块化设计目是通过某些参数调节选取通讯端口、读出器设立、数据库初始化和系统自动升级功能。如图2-7

图2-7系统设立模块
数据备份功能设计了手备份和定期自动备份（涉及：每天、每周、每月或设定期间段备份）。为顾客提供了可靠数据安全性保护，避免人为过错导致历史数据所有丢失，在备份数据后自动对数据库进行压缩，防止垃圾数据侵占硬盘空间。
数据恢复功能设计有所有恢复数据和选取恢复数据操作，同步考虑到数据安全性除了有操作权限和操作密码外，对于备份时刻后发生数据将所有保存并做标记显示。
数据转发功能重要针对较大规模采用C/S、B/S网络构造设计需要将本地流量信息和发卡信息等上传到上一级机构系统设计，增强系统兼容性和可扩展性。通过该功能可以在指定期间将指定数据表中数据自动发送到上级服务器中，或手工直接选取数据发送。
数据登记模块涉及人员权限管理功能，写卡、验卡，标签信息查询功能等。对于要用于汽车上微波辨认卡要先进行新卡注册并写入数据（车牌号、车型、有效期等）到卡中，否则该卡不能使用，注册内容涉及卡号、车型、姓名、联系电话等。
2.4系统功能简介

图2-8管理软件主界面
管理软件为顾客提供有效管理办法和手段，可以对所有车辆基本信息和过往信息进行管理、操作、维护，以及人员管理和其她管理。基本功能如下：
l 人员权限管理功能
l 车辆批示通停功能
系统可依照接受回来来车信息自自动调度安排车辆进出，并且以批示灯形态让司机可以一目了然。
l 发卡功能
对于要用于汽车上微波辨认卡要先进行新卡注册并写入数据（车牌号、车型、有效期等）到卡中，否则该卡不能使用，注册内容涉及卡号、车型、车牌、单位或姓名、联系电话；其中单位或姓名、联系电话可以不输入。
l 注销、冻结、挂失、解冻功能
规定可以按输入卡号，对该卡进行注销、冻结、挂失、解冻操作。
l 查询功能
规定可以对注册卡信息、过车信息、暂时卡过车及按照给定查询条件查询出成果，并可将查询成果打印。
l 记录功能
规定可以对注册卡信息、过车信息、暂时卡过车及按照给定记录条件记录出成果，并可将记录成果打印。
l 报表打印功能
规定依照查询和记录条件将得到成果打印输出，并能对打印机及打印条件（如：纸张、页面、份数、页数）进行设立。
l 代码维护功能
对将来也许发生变化基本数据可以进行维护，灵活调节出入口名称，维护内容涉及增长、删除、修改。
l 数据库维护功能
可对数据进行维护，数据维护是指对保存在系统数据库中数据进行维护，维护内容涉及数据备份、删除历史记录。
l 自动维护功能
自动维护，规定系统可以及时自动对卡信息进行维护，即及时将过了有效期限卡进行注销。
l 系统维护功能
系统维护重要完毕关于系统安全面功能，涉及添加和修改系统管理员顾客名称及密码。
l 系统安全
为了可以使系统安全正常地运营，对也许引起系统混乱操作必要由专人负责进行操作，为了达到此项规定，必要对操作人员进行必要操作限制，限制手段重要通过使用系统维护密码和顾客名称方式来实现。

2.5系统工作流程
同步有车
出场/入场？
出/入场批示灯亮红
入/出场批示灯亮绿
开机线圈
有信号？
启动读卡器
读到卡？
储存数据
打开道闸
出/入场绿灯闪动，门卫相应报警灯闪动
系统重置？
有车
入场/出场？
Y
N
N
N
Y
Y
Y
N
N
随机选取出/入场批示灯亮红，批示停车让道，相相应另一盏灯亮绿，批示通行。
Y

四 质量保障与技术增援
质量保证期为一年
售后服务承诺
咱们保证产品与系统质量，满足客户需要，全心全意，以优质产和服务奉献给客户。
服务宗旨:“顾客至上”；
服务精神:“创新、平等、共进“；
服务原则：“严谨、务实”；
服务承诺:“当天接报，当天解决”。
售后“三包”
依照合同条款商定，按照设计和规范规定采购工程需要材料设备，并提供产品合格证明。在材料设备到货24小时前告知监理和业主代表验收。对与设计规范规定不符产品，业主代表可回绝验收，我方按照业主代表规定期运出施工现场，重新采购符合规定产品，承担由此发生费用。
设备在安装、调试过程中发现设备有缺陷,技术资料、图纸和阐明书错误导致设备损坏，免费换货，换货时间不迟于责任生产日起2个月。
负责装运供应设备和材料 。到货时发现短缺、误装或损坏责任由我方负责。
修理：施工过程中对有缺陷设备和材料，我方负责进行修理使之符合合同规定技术规定。修理应在30天内完毕，通过业主按规定测试,并进行确认。如不能进行修理我方以全新设备和材料替代有缺陷设备和材料，替代应在30天内完毕，通过业主确认。
保修：我方按国家关于规定和合同条款商定保修项目、内容、范畴、期限进行保修。
五.系统报价（单通道）
序号
名称
型号
单位
数量
单价
共计
备注
1
读写器
XCRF-502C
套
1
8500

功能同上，双端口。
2
发卡器
XCRF-510
套
1
5000

台式，发卡注册专用。
3
电子标签
XCTF-5051
片
若干
40

陶瓷介质，含进口双面硅胶可防拆，车内安装。
4
天线
高增益XC500A
个
2
2600

出入双方向（可选）
5
中增益ST900/R1
个
0
2300

出入双方向（可选）
6
射频电缆
普通
根
2
300

30元/米，现场使用不能超过10米
7
天线支架

个
2

可由顾客自制（铸铁）
8
RFID辨认控制软件

套
1

客户自行开发
9
RFID发卡软件

套
1

客户自行开发
10
地感线圈

个
4
100

耐高温导线
11
双通道线圈检测器

个
2
1000

具备自动防抖动功能
12
原则直杆电动栏杆
REC-
台
0

中速道闸（3~6秒抬杆时间）（可选）
13
信号灯
HLT-2
个
2

红绿双色LED高亮度信号灯，（可选）
14
工控计算机
自备
台
4

车辆检测用
15
发卡计算机
自备
台
1

发卡专用，普通台式机
16
硬件成本总计：
