郑开大道加宽附属工程空心板梁施工方案
一、空心板梁形式及工程数量
1、桥梁上部构造为后张法预应力砼空心板梁。东干渠支渠中桥采用构造简支、桥面持续形式；运粮河桥、赵口总干渠中桥及马家河桥均采用先简支后构造持续形式。四座桥梁均为预制后安装。
东干渠支渠中桥上部构造：预制空心板梁高度为0.7m，中板宽度为1.25m，边板悬臂长0.63m，横桥向共计13块中板和2块边板。一块中板6.3m3，一块边板8.2m3。
运粮河桥、赵口总干渠中桥及马家河桥上部构造：预制空心板梁高度为0.95m，中板宽度为1.25m，边板悬臂长0.63m，横桥向共计13块中板和2块边板。一块中板11.3m3，一块边板14.5m3。
2、空心板工程数量
桥名
梁片
C50
钢筋
钢绞线t
东干渠支渠中桥
90
665
95
17
运梁河桥
150
2121
320
63
赵口总干渠中桥
90
1267
190
40
马家河桥
90
1267
185
40
共计
420
5320
790
160
二、施工难点
空心板梁预制施工难点为：外观质量、内在质量、预应力施工质量。
三、施工筹划

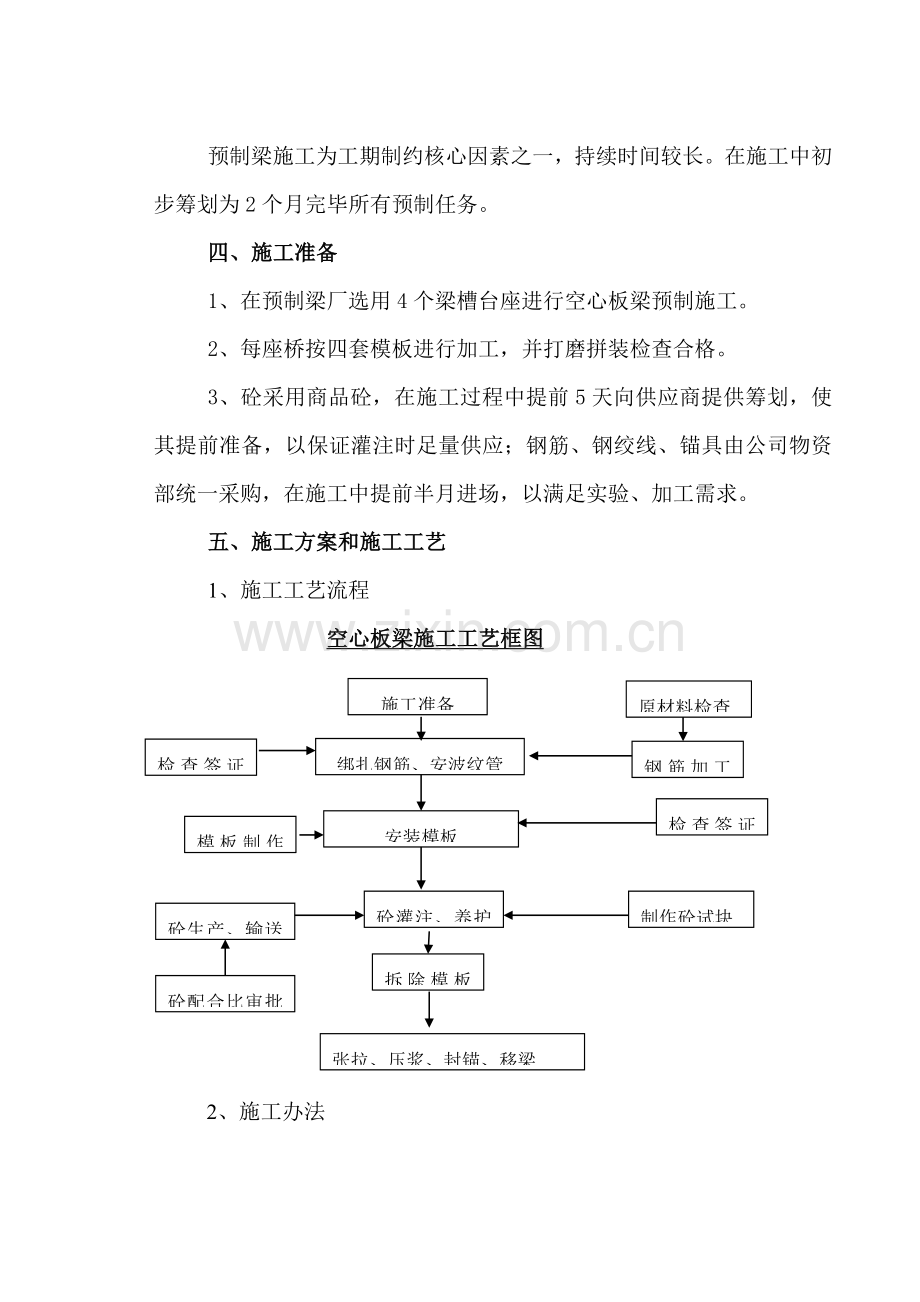

预制梁施工为工期制约核心因素之一，持续时间较长。在施工中初步筹划为2个月完毕所有预制任务。
四、施工准备
1、在预制梁厂选用4个梁槽台座进行空心板梁预制施工。
2、每座桥按四套模板进行加工，并打磨拼装检查合格。
3、砼采用商品砼，在施工过程中提前5天向供应商提供筹划，使其提前准备，以保证灌注时足量供应；钢筋、钢绞线、锚具由公司物资部统一采购，在施工中提前半月进场，以满足实验、加工需求。
五、施工方案和施工工艺
1、施工工艺流程
空心板梁施工工艺框图
钢筋加工

原材料检查

施工准备

绑扎钢筋、安波纹管

检查签证

检查签证

安装模板

模板制作

砼灌注、养护

制作砼试块

砼生产、输送

砼配合比审批

拆除模板

张拉、压浆、封锚、移梁

2、施工办法
1）、模板工程
⑴、底模
底模两头张拉端位置设立扩大基本，扩大基本厚度定为40cm。台座长度依照预制梁长设立，并用C30砼浇筑台座。台座中心线长度设立为20.0m，底模构造层从上到下为5mm厚钢板，20cm C30混凝土，20cm C20混凝土，30cm碎石土。在钢板底两侧，分别预埋5号角钢，用于固定钢板。
⑵、侧模
预制梁模板采用整体钢模，钢板厚度不不大于5mm，侧模长度比设计梁长1‰，每套模板配备相应锲块模板调节，以适应梁长需求。
模板应由专业厂家加工生产，在厂家加工时，要注意对模板质量进行中间验收，出厂前应进行试拼和交工检查，保证模板接缝密合平顺，不漏浆，无错台。
模板在使用过程中，应加强维修与保养，每次拆模后应指定专人进行除污与防锈工作，平整放置防止变形，并做到防雨、防尘、防锈。
空心板侧模所有采用大块定型钢模板，以减少接缝数量，模板构造采用定型钢骨架，5mm 钢板贴面。侧模骨架采用10号槽钢和5号角铁制作，角铁纵向间距50cm，横向间距75cm，侧模接缝形成企口缝。使用前，侧模应先在底模上进行试拼，检查各部位尺寸与否精确，对各个接缝处进行打磨平整，以保证梁体外观质量。严格控制顶板宽度和厚度。
（3）内模
内模采用厂家定制塑料胶囊，针对充气胶囊在浇筑混凝土时也许上浮问题，采用了确切可行办法防止内模上浮。一方面在内模上每隔1.5-2m设立一道箍筋与箱梁底板连接牢固。另一方面在浇注混凝土过程中，在气囊顶均匀垫上五道条形钢板，将特制卡具压于条形钢板上并与侧模用螺栓锁牢。卡具为在比梁板宽度长角钢条下焊上底口为弧形厚铁板，用于防止芯模在浇注混凝土时上浮。卡具在逐渐浇筑完顶板砼时跟近挨个拆除。
2)、钢筋工程
严格检查伸缩缝和护栏预埋钢筋及支座预埋钢板位置。
钢筋下料、加工、定位、绑扎、焊接严格按照规范及设计图纸进行。所有钢筋交叉点均必要双丝绑扎结实，必要时可用点焊焊牢。
钢筋绑扎、安装时应准拟定位，伸缩缝及防撞护栏预埋筋、翼缘板钢筋、端部横向连接筋必要使用钢筋定位辅助办法进行定位；端隔板钢筋必要保证高低、间距一致，符合设计规定，无漏筋现象，也可采用提前制作，整体安装；与波纹管等干扰钢筋禁止切断，应采用合理办法避开。
钢筋表面保持清洁无油渍、泥土、铁锈等。直径为10mm如下Ⅰ级钢筋用卷扬机冷拉调直，调直后钢筋用断线钳下料；直径为10mm以上Ⅰ、Ⅱ级钢筋采用切断机或砂轮切割机截断。钢筋直径不大于12mm时采用绑扎，当钢筋直径不不大于或等于12mm时采用搭接焊，焊接质量符合规范规定（单面焊接≥10d,双面焊接≥5d），搭接焊焊条采用502、506焊条。
箍筋弯曲由人工操作，制作时严格控制几何尺寸和弯曲角度，以免影响骨架外形尺寸和形状。钢筋成品与半成品分开堆放，并标记齐全。钢筋施工时先绑扎底板和腹板钢筋，再安装顶板钢筋。钢筋骨架绑扎时，在主筋上用石笔画出箍筋间距，然后绑扎箍筋，制成骨架具备足够刚度和稳定性。
底板钢筋保护层采用与设计保护层厚度等厚梅花形高强度砂浆垫块，保证垫块能承受足够压力而不破碎，绑扎牢固可靠，纵横向间距均不得不不大于0.8m，梁底位置不得不不大于0.5m，保证每平方垫块数量不少于4块。
顶板钢筋绑扎时，保证预埋件位置精确性。为防止芯模上浮，将固定芯模箍筋与底板筋焊接。并且在侧模顶端间隔60cm设立固定横杆扣环，在横杆与主筋之间支垫混凝土保护层垫块，以防止钢筋整体上浮，进而达到防止芯模上浮效果。
3）、波纹管预埋
在钢筋绑扎过程中，应依照设计精准固定波纹管和锚垫板位置，波纹管U型定位钢筋必要敷设，每50cm设立一道，不得缺省。波纹管连接应采用管长20cmm大一号同型波纹管作接头管，接头长度不低于规范规定，并在波纹管连接处用密封胶带封口，保证不漏浆。为保证预留孔道位置精准，端模板应与侧模和底模紧密贴合，并与孔道轴线垂直。孔道管固定处应注明坐标位置，锚垫板还应编上号码，以便钢绞线布置时对号入座。钢筋焊接时，应做好金属波纹管保护工作，如在管上覆盖湿布，以防焊渣灼穿管壁发生漏浆。
钢绞线下料时要通过计算拟定下料长度，要保证张拉工作长度，下料应在加工棚内进行，切断采用切断机或砂轮锯，不得采用电弧切割，同步注意安全，防止钢绞线在下料时伤人。
圆形波纹管在浇筑前应穿入比波纹管小1cm塑料软管，防止波纹管挤压变形、漏浆，保证在进行预应力施工时质量。塑料衬管应在混凝土初凝后及时抽出。
4）、混凝土工程
⑴、砼浇筑
本工程中，预应力混凝土均采用C50混凝土。钢筋及模板验收合格后，开始浇筑砼，砼坍落度采用140-180mm。砼浇筑顺序为先底板、后腹板，最后顶板浇筑工艺。现场施工工艺为：先浇底板砼，从一端向另一端推动。开始浇筑腹板砼时，两侧均匀对称下料。腹板浇筑结束后，开始浇顶板砼。腹板浇筑过程中呈阶梯状向前推动。
腹板混凝土下灰时，使用人工插扦下灰，用50棒插入式振捣，附以30棒配合边角处振捣。
因梁板腹部及底部有波纹管，砼下灰不畅，为了保证砼密实，防止浮现蜂窝麻面，由专人检查，用锤敲击模板面，当有空鼓声音时，此处砼不密实，需再补振，直至密实为止。
浇筑砼时，注意不使振捣棒直接振捣波纹管，防止波纹管被捣破。施工时在波纹管内穿入软塑料管，并在浇筑时经常抽动，防止漏浆导致阻塞。
⑵、拆模、养护及凿毛
在混凝土所有浇筑结束6个小时后（砼强度必要达到拆模规定）拆除内模，一方面松动两端支撑杆，用卷扬机拉动合叶支撑杆，收拢内模，然后再用卷扬机将其拉出； 24小时后，拆除侧模，侧模用人工配合龙门吊上电动葫芦进行拆装，拆完后，采用土工布覆盖浇水养护，浇水次数依照天气状况而定，保持土工布始终处在潮湿状态。养护时间普通为7d。待模板拆完后，砼达到一定强度时，进行凿毛。
预制空心板顶面、锚固端面及铰缝面等所有新、旧混凝土结合面均应凿毛成凹凸不不大于6mm粗糙面，以利于新旧混凝土良好结合。
5）、预应力工程
⑴、预应力材料
预应力混凝土梁板采用Φs15.2（1×7）mm规格钢绞线作预应力钢束，钢绞线截面积=139mm2,原则强度fpk=1860Mpa，弹性模量Es=1.95*105Mpa。预制梁板腹板采用OVM型锚具及其配套设备，管道成孔采用波纹管预埋制孔。
⑵、预应力钢绞线制作
a、钢绞线运送及保管
预应力钢绞线在运送中或现场使用时，避免导致局部弯曲和折伤，不抛扔或拖卷材料。现场保管时，钢绞线底部垫方木，上面覆盖雨布。
b、钢绞线开盘
钢绞线呈圆盘状运至工地将它平置在木制垫框上以防泥土、水对钢绞线腐蚀，四周用Φ32钢筋将钢绞线固定，防止拉出时散乱、扭结和伤人，打开钢绞线外包装，从中心抽出钢绞线线头，抽拉时，一边拉，一边放松，防止钢绞线会乱盘，扭结导致死弯，影响其运用率，对于有弯曲或其他缺陷某些，予以切除。
C、钢绞线切割与编束
预应力钢绞线在下料前按照相应国标进行检查，检查合格后方能下料。预应力筋下料时采用砂轮切割机切割。如果预应力筋表面已经形成减少强度与延伸率锈蚀，则不再使用。整束预应力筋中，各根预应力筋应互相平行，不得缠绕，每1.0～1.5米绑扎一道，然后再依照图纸规定注明钢束编号，以免弄错，一端用胶布裹好，以免在穿束时划破波纹管。
d、穿束
构件端部孔道采用喇叭管，是预应力体系重要构成某些，在施工中保证其位置精确。穿束前检查构件端部顶预留口形状和尺寸。穿插钢束时宜将预应力筋放在框架上（或下面垫木板）进行穿束，以防预应力筋接触地面而污染。穿束后检查预应力筋外露状况与否符合规范规定。
（3）、锚具
锚具采用通过部级鉴定专业厂家产品OVM15-4、OVM15-5 、OVM15-6型铸铁锚，锚具、夹片附有产品合格证、校对实物、检查型号、规格、硬度、质量。外观规定无裂纹、伤痕、锈蚀。在安装锚具、夹片前，锚具范畴内钢绞线表面用毛刷或干布除尘、除污，保证锚固质量，夹片内侧齿口及外表刷净后予以安装。
⑷、张拉设备及检查
预制梁板钢束张拉施工设备2套；
在下述状况下对油表、千斤顶进行配套校验：
a 、油泵、千斤顶、油表之中，有一件是进场后或修复后第一次使用。
b、进场时或停置四个月。
C、在运送和张拉操作浮现异常时。
⑸、张拉关于数值计算
张拉时两端对称张拉，以伸长量为主，张拉力校核控制，实际伸长值与理论误差控制在±6%内。钢绞线理论伸长值计算见设计图纸。
a、锚下控制应力计算：
张拉应力控制：砼强度必要达到砼设计强度90%后方可进行预应力张拉。张拉程序为：0→10％σcon→100％σcon (持荷2min)→锚固 。 锚下控制应力σcon =0.75fpk,即0.75×1860=1395Mpa。张拉时进行双控，一控制张拉力，二控制伸长量。
⑹、伸长量计算
设计采用原则强度fpk=1860MPa高强低松弛钢绞线，公称直径15.2mm，公称面积A=139mm2，弹性模量Es=1.95×105MP。为保证施工符合设计规定，施工中采用油压表读数和钢绞线拉伸量测定值双控。理论伸长量计算采用《公路桥梁施工技术规范》JTJ041-附表G-8预应力钢绞线理论伸长量及平均张拉应力计算公式。
一、计算公式及参数：
1、预应力平均张拉力计算公式及参数：

式中：
Pp—预应力筋平均张拉力（N）
P—预应力筋张拉端张拉力（N）
X—从张拉端至计算截面孔道长度（m）
θ—从张拉端至计算截面曲线孔道某些切线夹角之和（rad）
k—孔道每米局部偏差对摩擦影响系数：取0.0015
μ—预应力筋与孔道壁磨擦系数，取0.25
2、预应力筋理论伸长值计算公式及参数：

式中：
Pp—预应力筋平均张拉力（N）
L—预应力筋长度（mm）
Ap—预应力筋截面面积（mm2），取139mm2
Ep—预应力筋弹性模量（N/mm2），取1.95×105N/mm2
⑺、张拉
a、张拉施工流程：
安装工作锚板→安夹片→安限位板→安千斤顶→安工具锚→张拉→锚固。
b、张拉前准备工作
注意对预应力钢绞线原材料以及穿入张拉管道后保护，采用覆盖、包裹塑料布等防止锈蚀办法。不得在钢绞线原材存储场地及已穿钢绞线梁端部附近进行焊接，防止焊渣溅落到钢绞线上。
张拉前砼养生时间及强度控制：砼强度应不不大于设计规定值，梁体预制完毕后，出梁时间普通不少于10天，存梁时间不适当超过3个月。
张拉前先做好千斤顶和压力表校验与张拉吨位相应油压表读数和钢丝伸长量计算，特别对千斤顶和油泵进行仔细检查，保证各某些不漏油并能正常工作。
c、张拉施工办法
钢束张拉采用两端同步对称张拉、分级张拉。张拉顺序按设计规定进行，左N1→右N2→右N1→左N2，应对称于构件截面竖直轴线。
张拉程序为：0→初应力→1.0σcon(持荷2min锚固)
张拉采用油表读数和伸长量双控制办法，如果预应力筋伸长量与计算值超过6%，要找出因素，可以重新进行校顶和测定预应力筋弹性模量。
d、张拉注意事项：
实际延伸量与理论延伸量容许误差为6%。每束钢绞线中钢丝断丝，滑丝数不容许超过1丝，每个端面点不超过该端面钢丝数1%。钢绞线瞬时回缩量两端共计应不不不大于6mm。
6）、孔道压浆
张拉结束后，及时进行压浆。压浆前用水冲洗孔道，除掉孔内杂质，便于灰浆流动及孔壁有良好粘着性。压浆水泥采用P.O52.5级别普通硅酸盐水泥，水灰比0.35～0.45之间，采用纯水泥浆灌入，为了使灰浆和钢绞线更好地粘在一起，并布满孔道，掺入低碱混凝土膨胀剂。由一端压浆直至另一端冒出规定稠度水泥浆后，将出浆端阀门关闭，再从压浆端继续压浆以达到孔道内水泥浆饱满效果，压浆压力达到0.5-0.7MP后稳压3-5min。压浆时，每工作班留取4组40×40×160mm立方体试块，一组与构件同条件养护，起吊时送压。别的3组原则养护28天检查其抗压强度，作为水泥浆质量评估原则，当温度不不大于35℃时压浆应在夜间进行。
压浆工艺： a、孔道压浆先下后上，要将集中在一处孔一次压完，若中间因故停歇时，应及时将孔道内水泥浆冲洗干净，以便重新压浆时，孔道畅通无阻。对曲线孔道和竖向孔道应由最低点压浆孔压入，由最高点排气孔排气和泌水。
b、压浆管路长度不适当超过25m，每个压浆孔道两端锚塞进、出浆口均安装一节带阀门短管，以备压注完毕时封闭，保证孔道内水泥浆在有压状态下凝固，整个压注系统及胶管各阀门处内径不不大于10mm，以防堵塞。
c、预应力筋张拉后，应尽早进行孔道压浆，普通不适当超过14d，压浆普通分两次进行，每一孔道宜于两端各压浆一次，两次间隔时间以达到先压注水泥浆充分泌水又未初凝为度，普通为30min—45min，也可从构件中部灌浆孔压入，再从两端灌浆孔把空隙补满，对泌水率较小水泥浆，通过实验证明可达到孔道饱满时，可采用一次压浆办法。
d、压浆应使用活塞式压浆泵，不得使用压缩空气，压浆压力以保证压入孔内水泥浆密实为准，开始压力要小，逐渐增长。
7）、移梁
完毕压浆后空心板梁，在压浆强度达到设计规定后，需及时从制梁台座上移至存梁场存储，让出台座再次制梁。移梁用2台龙门吊进行。
8）、梁板安装方案
  各类型预制梁板，自重最大为20m端跨边梁，自重39t。针对预制梁板自重、桥梁跨径布置和现场实际状况等因素，。
（1）、安装设备
两辆梁板运送车、两辆50T吊车等重要安装设备来完毕梁板安装工作。
（2）、安装顺序：
①存梁：龙门吊将预制好空心板从预制场台座吊运至存梁区，安装时提高至梁板运送车上，空心板吊装采用捆绑吊。
②梁板运送车
梁板运送车负责将出坑梁板运送至待安装桥位旁。
③吊车
当梁板运至桥位时，吊车负责起吊、就位。
（3）、暂时支座设立
桥梁暂时支座采用C50混凝土预制块或砂筒，混凝土预制块提前制作，达到设计强度后投入使用。砂筒由5mm钢板焊接而成，顶面开口，内装中砂，砂筒底口预留一处直径25mm螺纹洞口，并安装一只同直径螺杆，以便在拆除暂时支座时使用。
9）、预制梁检查原则
预制梁、板容许偏差：检查项目 规定值或容许偏差（mm）
梁（板）长度 ＋5，－10
宽度 ：干接缝（梁翼缘、板） ±10，  湿接缝（梁翼缘、板） ±20
顶板厚和底板厚+5，-0，  腹板或梁肋 ＋5，-0，
高度： 梁、板 ±5， 平整度（侧面）5
跨径（支座中心至支座中心） 10
板顶面纵向高程（mm）+8,-5， 相邻板顶面高差（mm）8
10）、空心板梁预制重点难点和质量通病应对办法
（1)、常用问题
①露筋：因素是钢筋垫块位移、间距过大、漏放、钢筋紧贴模板，导致露筋，振捣不密实，也也许浮现露筋。
②蜂窝:因素是混凝土一次下料过厚,振捣不密实或漏振,模板有缝隙使水泥浆流失,钢筋较密而混凝土坍落度过小或石子过大,根部模板有缝隙，以致混凝土中砂浆从下部涌出而导致。
③麻面：拆模过早或模板表面漏刷隔离剂或模板湿润不够，构件表面混凝土易粘附在模板上导致麻面脱皮。
④孔洞：因素是钢筋较密部位混凝土被卡，未经振捣就继续浇筑上层混凝土。
⑤漏浆：模板拼缝不严、或加固不够、下料过多导致模板出缝隙，混凝土跑浆导致。
⑥表面皲裂：混凝土表面皲裂形成因素重要由于混凝土浇筑振捣后，粗骨料沉落挤出水分、空气，表面呈现泌水而形成竖向体积缩小沉落，导致表面砂浆层，它比下层混凝土有较大干缩性能，待水分蒸发后，易形成凝缩裂缝，混凝土坍落度越大越容易导致表面皲裂现象发生。此外拆模时间过早、拆模不当，也易导致顶板浮现裂缝。
⑦错台：产生错台因素是模板间拼接位置未拼紧，混凝土浇注时，导致模板移位。
（2)、常用问题防止办法
①严格分层浇注，控制每层浇注高度不超过30cm，及时振捣，不漏振，配备足够振捣棒，钢筋密处采用小直径振捣棒。
②模板在拼装前清理干净，均匀涂刷脱模剂，接缝处夹5mm厚橡胶垫，并打上汽车腻子，表面用砂纸打磨平整。
③钢筋保护层垫块布置均匀，用扎丝将垫块绑扎牢固。
④浇注时从两侧对称下料，及时振捣。
⑤混凝土坍落度要严格控制，防止离析，底部振捣应严格按方案操作。
⑥振捣时垂直落棒。振捣时要做到“快插慢拔”；插点间距30cm，由于不好观测混凝土表面特性，插棒振捣时间用时间控制，约20～30S，至顶端以砼不再明显下沉，无气泡冒出，表面均匀泛出浆液为准；振捣上层砼时，振捣棒要插入下层砼5cm左右，以便消除上下层混凝土之间接缝；砼振捣时避免振捣棒遇到主筋。
⑦及时对混凝土进行洒水养护，养护时间不得少于7d。
（3）、存在问题解决办法
将局部用水泥砂浆修补过部位重新进行剔凿，冲洗干净，然后按下面办法进行解决：
①蜂窝解决：较小蜂窝洗刷干净后，用1:2或1:2.5水泥砂浆抹平压实；较大蜂窝，凿去蜂窝处薄弱松散颗粒，刷洗净后，支模用高一级细石混凝土仔细填塞捣实。
②麻面解决：在麻面部位浇水充分湿润后，用原混凝土配合比去石子砂浆，将麻面抹平压光。
③孔洞解决：将孔洞周边松散混凝土和软弱浆膜凿除，用压力水冲洗，湿润后用高一强度级别细石混凝土仔细灌溉、捣实 。
④露筋解决：表面漏筋，刷洗干净后，在表面抹1:2或1:2.5水泥砂浆，将漏筋部位抹平；漏筋较深凿去薄弱混凝上和突出颗粒，洗刷干净后，用比本来高一级细石混凝土填塞压实。
⑤错台解决：错台处将凸出部位进行剔凿或打磨，使错台大小和截面偏差达到规范容许偏差范畴之内。剔凿部位用水冲洗干净后在表面用1:2或1:2.5水泥砂浆抹平。
⑥表面皲裂解决：用胶拌灰浆对皲裂进行表面涂抹。
六、保证进度施工办法
1、保证进度体系
建立工期保证体系，保证工期进度组织机构框图如下：
保证工期领导小组

组长：项目梁厂厂长

副组长：项目技术负责人

设备
运送
科长
计财
合同
科长
物资
供应
科长
安全
质量
科长
施工
技术
科长

各施工队保证工期领导小组

组长：施工队长

副组长：各施工组组长

成员：各班组

工期进度保证体系框图如下：
施工组织保证
施工准备做到“三快”，
进场快、安家快、开工快
以管理做主线
实行网络筹划管理，
及时动态调节各种施工力量
与各方建立和谐关系，
创造良好施工外部环境
适时组织劳动竞赛
人员设备材料保证
高素质人员构成精干
高效项目经理部
保证施工顺利进行
施工经验丰富专业化施工队伍
性能优良数量充分
配套机械设备
畅通材料供货渠道，
充分材料供应
技术保证
编制完善实行性
施工组织设计指引施工
提高工效
健全质量保证
体系，避免返工
积极推广“四新”，
开展“五小”创新工作
工期保证体系
实现工期目的

2、保证工期制度办法
1）实行工期目的管理，建立岗位责任制，订立阶段性责任状，实行考核及奖罚制度。
2）严格工地例会制度。组织召开“周”、“旬”、“月”工程例会，切实检查贯彻进度筹划完毕状况。
3、保证工期技术办法
1）积极推广应用新技术、新材料、新工艺、新设备，大力开展创新活动，广泛倡导“小创造、小创造、小革新、小建议、小改进”五小精神，从提高工效上下功夫，切实加快施工进度。
2）加强技术管理，保证技术指引到位，避免任何人为因素导致工期延误。
3）保证设备配备合理性、先进性，充分提高机械功能，减少工序衔接导致设备停机、待机，加快进度，缩短工期。
4）根据施工总体布置，合理布局材料储备仓库，防止因材料意外损失而打乱材料供应筹划，导致待料停工。
5）与关于水文气象部门联系，收集本地水文气象资料，据此安排减小气候影响因素，充分做到抢时间，短、平、快施工。
七、质量管理体系组织及质量保证办法
1、建立健全质量保证体系、质量管理和质量自检组织机构
1）质量管理组织机构
质量管理组织机构由项目梁厂厂长牵头，由项目质检负责人、项目技术负责人、项目经理部各科室负责人、各工程队队长及主管工程师、项目部关于业务人员参加构成质量管理领导小组。形成内外贯通、纵横到位质量管理组织体系。组织机构见《质量管理组织机构框图》（下页）。
2）质量自检组织机构
质量自检组织机构由项目部质检负责人和安全质量科与测量实验室负责人构成。质检负责人由处安全质量科直接委派，负责质量检查和监督工作,在质量把关方面直接对项目经理工区长负责，在质量管理方面有一票否决权。组织机构见《质量自检组织机构框图》。
质量管理组织机构框图
质量管理领导小组
组长：梁厂厂长

副组长：技术负责人
各作业班组质检员及工班长
施
工
技
术
科
长

安
全
质
量
科
长
物
资
供应
科
长
计
财
合同
科
长
综
合
办
主
任
专
职
质检
工
程
师
各作业班组队长

质量自检组织机构框图

河南省交通建设工程有限公司安质部门
项目质检负责人

梁厂安全质量科负责人
梁厂测试室负责人
专 职 质 检 员
梁厂专职质检工程师

2、保证承诺质量目的管理办法
为了干好本梁厂预制梁工程，全面实现业重规定质量原则，坚决贯彻“百年大计，质量第一”方针，对本梁厂工程实行全面质量管理，并严格执行质量体系文献规定。
为保证工程质量目的实现，咱们还将采用如下重要管理办法：
1）强化质量教诲 增强全员创优意识
质量教诲经常化、制度化，贯穿于施工全过程。运用现场质量标语、板报、上质量课、现场分析会等各种宣教形式，不断强化全员质量意识。
2）建立工程质量管理责任制
依照质量创优目的建立系统岗位责任制，明确其岗位责任，签定质量责任状。明确每个部门、单位和个人质量目的和责任，使每个人树立质量意识，严格按规章程序办事，保证工程质量。
3）制定创优规划 完善质量保证体系
工程开工前，依照投标文献提出质量原则，进一步制定以分项工程创优保全工区工程创优规划，形成有目的、有检查、有考核原则化管理体制。建立健全项目质量保证体系，明确每个部门和个人质量目的和责任，并和考核奖罚结合起来，增强每个人责任感和自觉性。
4）加强组织建设，严格质量管理制度
健全组织制度，本着“谁主管，谁负责”原则。工区项目部成立以工区长为组长质量管理领导小组，构成质量管理组织机构，工程队也设相应质量管理小组，各作业班组设质检员。各级质检员由工作能力强、业务素质高、施工经验丰富技术干部担任，明确各级质检人员实现质量创优目的任务、责任和权限，并赋予她们验工计价质量签证否决权。
质量管理制度制定和贯彻是实现质量目的重要途径，在施工中，严格执行如下制度。即：检查签证制度；①质量责任挂牌制度；②质量评估奖罚制度；③质量定期检查制度；④质量报告制度；⑤重点工程把关制度。
5）强化计量工作完善检测手段
项目部施工技术科设立专职计量检测人员，严格执行计量设备和器具检定规程，保证取值对的性。要经常对职工进行计量法规教诲，明确计量工作责任和重要性。实验技术人员要及时进一步工地进行计量检测，以保证计量检测数据真实性和精确性，同步定期对各种计量检测实验器具进行标定、维修、保养，以保证检测精度。
6）坚持原则化管理 严格质量控制
为保证质量创优目的实现，积极进行全员、全方位原则化管理，根据国家和交通部现行质量检查原则，结合我单位实际，环绕质量这个中心，制定各种岗位工作和作业原则。各分项工程均实行书面技术交底，使被交底者领略设计意图，清晰验收规范和质量原则，做到按设计图纸、规范、规程和原则施工。严格控制原材料质量，各种原材料、成品、半成品必要有合格证、出厂证明书或检查合格报告单，否则不准进场使用，按规范规定需要现场抽样复试材料经检查合格后方可使用。
5、保证施工工艺原则重要办法
本工程全面履行原则化施工作业，通过建立健全各种制度，贯彻保证办法，达到工艺原则，进而实现工程质量创优目的。
1）坚持技术交底制度
每项工程开工前，由该项工程主管工程师对各工艺环节操作人员进行技术交底。讲清设计规定、技术原则、功能作用、操作要点和注意事项，使所有操作人员心中有数。
2）坚持工艺实验制度
本工程采用新工艺和重要常规施工工艺，第一次实行前，均安排实验单元进行工艺实验。坚持“一切通过实验、一切用数据说话”原则，优选施工参数，优化资源配备。
3）坚持施工阶段级配及试块管理制度
设计图纸中标明强度级别砼均属级配管理范畴，其配合比由技术负责人负责申报与复核，并签发配合比告知单。项目部实验工程师负责接受配合比告知单，负责向施工班组进行级配交底、半途抽查，负责现场试块制作、养护及送试块工作。
4）坚持施工阶段“砼灌溉令”制度
“砼灌溉令”由施工技术科负责填写申请单，由技术负责人及监理工程师签发后实行。“砼灌溉令”签发条件如下：
① 模板支撑系统加固完毕；
②模板、钢筋、支架质量符合规定，验收合格；
③技术复核、隐蔽工程验收经监理工程师确认签证；
④施工范畴内安全设施贯彻；
⑤施工机具准备就绪并能正常运转；
⑥材料供应准备完毕。
5）坚持工艺过程“三检”制度
每道工序均严格进行自检、互检和交接检；上道工序不合格，下道工序不接受。
6）坚持隐蔽工程检查签证制度
凡隐蔽工程项目，在内部“三检”合格后，按规定报请监理工程师复检，检查成果填写表格，双方签字。
7）坚持“四不施工”“三不交接”
“四不施工”即：未进行技术交底不施工；图纸及技术规定不清晰不施工；测量控制标志和资料未经换手复核不施工；上道工序未进行“三检”不施工。“三不交接”即：“三检”无记录不交接；技术人员未签字不交接；施工记录不全不交接。
八、安全管理体系组织及安全保证办法
1、、安全保证体系
建立严密安全保证体系，在施工过程中严格执行规范各项规定，遵循“安全第一，防止为主”安全方针，坚持“谁主管，谁负责”和“管生产必要管安全”安全工作原则，把安全工作认真落到实处。
普及教诲
思想保证
组织保证
检查保证
经济保证
专业教诲
特殊工种教诲
定期检查
项目部每月一次检查
队每周一次检查
工班每天一次检查
班组每工序检查
不定期检查
对安全隐患逐个贯彻解决
强化安全意识
增强防止能力
项目部安全
领导小组
安全科
队安全
领导小组
专（兼）
职安全员
职安
班组长
义务安全员
开展安全活动

按照规定提取技术办法经费

逐级订立包保责任制
其
它
经
济
奖
惩
经济兑现
安全生产
安全生产保证体系
安全生产保证体系框图

2、安全保证办法
（1）保证施工安全组织办法
1）设立机构，建立安全生产管理体系。安全管理组织机构
框图如下：
安全领导小组
组长：梁厂厂长
副组长：技术负责人
各班组安全员及工班长
施工技术科长
安全质量 科长
物资供应科长
计财合同科长
综合办公室主任
专职安全工程师
各班组队长

2）健全制度，实现安全生产责任目的。
3）加强安全教诲和培训，提高全员安全意识和操作技能。
4）严格监督，完善安全生产检查制度。
（2）保证施工安全技术办法
1）施工人员安全教诲和管理
上场前对所有职工进行安全培训，依照施工人员工作性质和能力控制，拟定普通安全培训、特殊安全培训、工具使用训练等三个层次安全培训。通过培训，使本工程范畴内职工持证上岗人数达到100%，并备有各个工种安全生产手册，做到每个职工人手一册，使所有参加本工程施工施工人员提高自身安全意识，增进对安全结识，从而产生有助于安全施工行为转变。
2）施工用电、机械设备和车辆安全管理办法
①施工用电
a、线路架设安全办法
架空线与外电架空线路保持一定垂直距离，低压架空线必要采用绝缘铜线或铝线，架空线必要设在专用电杆上，不得采用老化脱皮电缆线，过路处要穿管保护，电源端必要设漏电保护装置。
b、各种用电设备安全办法
各种用电设备必要有可靠接地装置和漏电保护器。维修、组装和拆卸电动设备时，应断电挂牌。必要实行“一机一闸”制。
c、变压器必要设接地保护装置，其接地电阻不得不不大于4Ω，变压器设护栏，设门加锁，专人负责，近旁悬挂“高压危险、请勿接近”警示牌。
②机械设备及车辆
a、施工机械
所有施工机具设备均定期检查，并有安全员签字记录；各种机械操作人员和车辆驾驶员必要获得操作合格证，不准操作与证不相符机械，不准将机械设备交给无本机操作证人员操作，对机械操作人员要建立档案，专人管理；使用钢丝绳机械，在运转中禁止用手套或其他对象接触钢丝绳，用钢丝绳拖、拉机械或重物时，人员要远离钢丝绳；起重作业严格按照《建筑机械使用安全技术规程》和《建筑安装工人安全技术操作规程》规定规定执行；
b、车辆
驾驶员驾驶车辆时，各种证件必要齐全有效；在交叉路口、施工道路处行车时，要集中注意力，做到一看、二慢、三通过，谨慎驾驶，安全行车。汽车驾驶员要自觉遵守交通规则，同步要注意车辆维修保养，刹车和方向盘要敏捷可靠，杜绝带故障出车，不准开快车，不准酒后开车，不准非驾驶人员开车。
3）防火及夜间施工安全管理办法
①遵守国家关于消防规定，各种消防设施配备齐全。
②库房、油库禁止烟火，油库施工场地要装避雷装置。
③夜间施工要有良好照明设备，危险地段设立危险标志和缓行标志
九、雨季施工安排
1、夏季施工办法：
1）、夏季施工气温高，水分蒸发快，混凝土表面要防止阳光暴晒，尽量避免产生收缩逢，缩短工艺过程，及时浇注，覆盖和湿润养护。
2）、夏季施工和监理工程师协商，尽量运用下午6时至次日上午10点之间浇注混凝土。
3）、在高温季节施工准备好足够覆盖物品，并在必要是采用遮阳棚架设在混凝土浇注地段，防止阳光直晒。
3、雨季施工安排
雨期施工是指在降雨量集中季节且对混凝土质量时进行施工。雨期要准时收集天气预报资料，混凝土施工要尽量避开大风大雨天气。雨期施工应防洪水、防风办法，施工场地、生活区做好排水办法。施工材料如钢材水泥码放应防雨漏及潮湿。建立安全用电办法，防漏电、触电。
工程材料特别是水泥、钢筋应防水、防潮 ；施工机械防洪水沉没。
