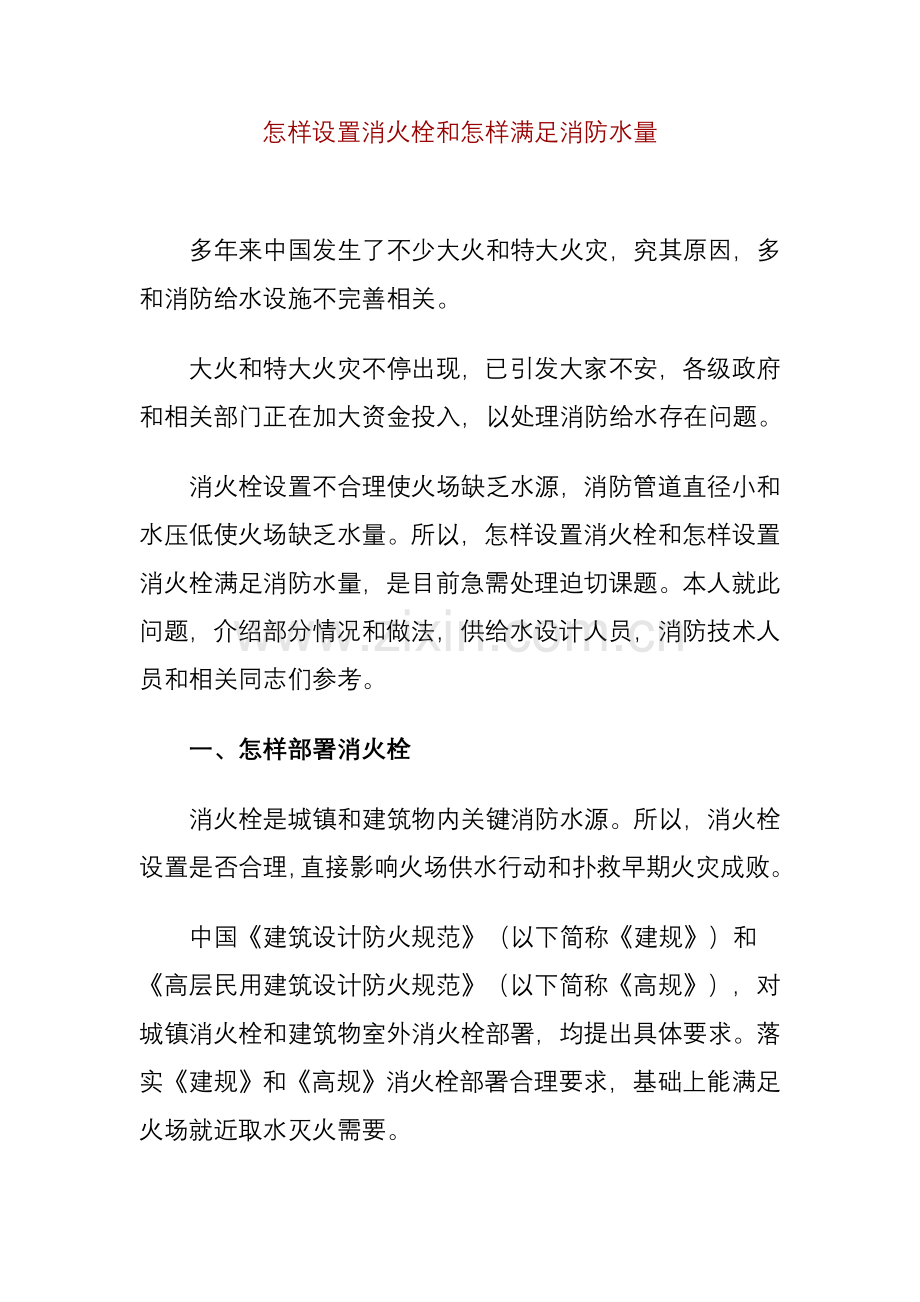

怎样设置消火栓和怎样满足消防水量多年来中国发生了不少大火和特大火灾，究其原因，多和消防给水设施不完善相关。 大火和特大火灾不停出现，已引发大家不安，各级政府和相关部门正在加大资金投入，以处理消防给水存在问题。 消火栓设置不合理使火场缺乏水源，消防管道直径小和水压低使火场缺乏水量。所以，怎样设置消火栓和怎样设置消火栓满足消防水量，是目前急需处理迫切课题。本人就此问题，介绍部分情况和做法，供给水设计人员，消防技术人员和相关同志们参考。 一、怎样部署消火栓 消火栓是城镇和建筑物内关键消防水源。所以，消火栓设置是否合理，直接影响火场供水行动和扑救早期火灾成败。 中国建筑设计防火规范（以下简称建规）和高层民用建筑设计防火规范（以下简称高规），对城镇消火栓和建筑物室外消火栓部署，均提出具体要求。落实建规和高规消火栓部署合理要求，基础上能满足火场就近取水灭火需要。 为使同志们具体了解和实施建规和高规要求条文，合理部署消火栓。我在此作一简明条文含义介绍，供同志们在工作中参考。 （一）建规对城镇消火栓要求 第832条第一款：室外消火栓应沿道路设置，道路宽度超出60m时，宜在道路两边也设置消火栓，并宜靠近十字路口； 这一款要求含义是： 城镇室外消火栓应沿道路设置，就是说室外消火栓应沿街道均匀设置，使街道两边建筑物均能得到保护，同时便于消防车抵达火场后就近取水灭火，扑灭早期火灾。 道路宽度超出60cm时，宜在道路两边设置消火栓，意思是说，道路宽度超出60cm时，通常是道路主干道，交通繁忙，为不影响交通和火场可靠立即供水，应在主干道两边铺设消防管道、设置消火栓。 消火栓设置宜靠近十字路口，因为十字路口交通方便，任何方一直消防车全部要经过十字路口，便于找到消火栓，立即供火场用水。 第832条第二款：甲、乙、丙类液体储罐区和液化石油气储罐区消火栓，应设在防火堤外。但距罐壁15m范围内消火栓，不应计算在该罐可使用数量内； 消火栓距路边不应超出2m，距房屋外墙不宜小于5m。 这一款要求含义是： 甲、乙、丙类液体储罐区和液化石油气储罐区消火栓，应设在防火堤外。因为油罐发生火灾后罐体可能发生局部破裂，油品将在防火堤内流散，防火堤内消火栓无法使用，液化石油气罐发生泄漏事故时，液化气比空气重液化气在防火堤内积存，或液化气起火，防火堤内消火栓全部无法使用，所以，消火栓应设在防火堤外。 但距罐壁15m范围内消火栓，不应计算在该罐可使用数量内。因为液体储罐或液化石油气罐发生火灾后，辐射热很大，离着火罐15m范围内人员和设备受到威胁很大，且烘烤灼热，使消防车无法靠近，人员无法操作，所以离着火罐15m范围内消火栓即在防火堤外，也不应作为保护该看火罐需用消火栓数量内。 消火栓距路边不应超出2m，距房屋外墙不宜小于5m。这条意思是说，消防车往往使用吸水管从消火栓取水，供给火场用水，通常消防车带吸水管长度为34m，为便于消防车快速取水和便于操作，消火栓应尽可能靠近马路也离路边不要超出2m。消火栓应离开建筑外墙远部分，预防建筑物起火时，建筑物上散落物砸伤消防人员和损坏消防车，同时给消防队员在消火栓上接吸水管等操作留有一定活动场地。所以，消火栓和建筑物间应保持一定安全距离，但最小不宜小于5m。 第8、3、2条第三款：室外消火栓间距不应超出120m。 这条含义是：消防车保护半径为150m，两街道之间要求距离（建规6、0、1、条）不超出160m，确保沿街建筑物全部有两个消火栓保护，则消火栓间距为120m,图1AB=AC2BC2=1502802 =225006400= 16100 =126.8m 采取128m图1 消火栓间距计算图 为就近取水，争取扑灭早期火灾，消火栓间距不宜超出120m，最好小于120m，比如苏州市工业园区室外消火栓间距采取70m。 通常情况下，在城镇街道设置消火栓时首先在十字路口先部署消火栓，再部署两个十字路口间消火栓，如右图3甲、乙、丙三个消火栓。在甲和乙和乙和丙消火间间距为160m，依据两消火栓之间最大间距不应超出120m要求，应在甲和乙，乙和丙消火栓之间距不应超出120m要求，这么部署实际上消火栓间距为80m。 第832条第四款：室外消火栓保护半径不应超出150m。在市政消火栓保护半径150m以内，如消防用水量不超出15时，可不再设室外消火栓。 这一条含义是： （1）消火栓是供消防车取水灭火，消防车保护半径就是消火栓保护 半径。消防车常规供水距离为150m。所以消火栓保护半径为150m。这里指是地面平坦情况，若在丘陵地域城市，地势不平时，应考虑消防车停靠地面标高火场地面标高（即建筑物地面标高）标高差影响，在消火栓保护地势较高一边保护半径应降低，图2建筑物(A)图2 地势不平时消火栓保护半径图3 室外消火栓部署 图2地势不平时消火栓保护半径标高差H1，则消火栓对建筑物（A）保护半径，可按公式（1）计算： R=150-1.15H1 （1） 式中： R消火栓实际保护半径，m； 150平坦地面时消火栓保护半径，m； 1.15采取直径80mm，麻质水带作干线，供给3支口径19mm水枪用水，水枪有效射程为17m时修正系数； H1较高一边建筑物地面和消火栓（或消防车）地面标高差图（二）中H1，m。 当被保护建筑物在消火栓地势较低一边时，仍应按消防车常规供水考虑，消火栓保护车径仍按150m计算。（2）在市政消火栓保护半径150m范围以内，如消防用水量不超出15L/S时，可不设室外消火栓。此意思是建筑物四面均应设有消火栓对建筑物进行保护，但一些建筑物体积小或体积较小而耐火等级较高（或生产类别火灾危险性较低）则室外消防用水量较小，比如建筑设计防火规范要求一、二级耐火等级，甲、乙、丙类生产厂房、建筑体积3000m3，或丁、戊类厂房建筑体积5000 m3；一、二级甲、乙、丙类库房、建筑体积3000m3或丁、戊类库房，建筑体积5000m3；三级耐火等级乙、丙类厂房和库房，建筑体积5000 m3或丁、戊类厂房和库房，建筑体积5000m3；三级耐火等级民用建筑，建筑体积3000 m3，四级耐火等级丁、戊类厂房和库房为民用建筑体积3000 m3；粮食总储量（或总容量）500t以下圆筒仓或土圆囤，和不起过5000t煤和焦炭塘场等，室外消防用水量均为15L/S（为1个消火栓供水量），当在市政消火栓150m保护范围内（1个市政消火栓能供给15L/S消防用水量）时，为节省投资，可在建筑物室外不再增放室外消火栓。 第832条节五款：室外消火栓数量应按室外消防用水量计算决定，每个室外消火栓用水量应按15L/S计算。 这一条含义是： 城镇室外消火栓沿街道部署消火栓数量，除按要求在街道十字路设置消火栓外，在各建筑物四面150m范围，还应有足够数量消火栓数。其数量可按公式1计算。 N=Q外/10-15 （1） 式中： N建筑物室外消火栓数量，个； Q外建规要求室外消火栓用水量L/S； 10-15每个消火栓供水量可按其平均用水量，13L/S，试决定其150m范围内应设置消火柱数。 解： N=45/13=3.46个，采取4个。 第832条第六款：室外地上消火栓应有一个直径150mm或100mm和两个直径为65mm栓口。这一要求含义是： （1）市政室外地上式消火栓在火场供水中目标显著，易于发觉和便于操作，而在冬季不冻结地域，应首选地上式消火栓。 （2）地上式消火栓通常采取1个直径100mm和两个直径65mm栓口消火栓；现在大中城市均配置大功率消防车，其用水量较大，配置直径150mm吸水胶管，所以，在城市消防给水管网干线管道上，宜放置1个直径150mm和两个直径65mm栓口消火栓。 第832条第七款：室外地下式消火栓应有直径100mm和65mm栓口各一个，普有显著标志。 此一要求含义是： （1） 市政室外地下式消火栓可防冻结，所以在严寒地域常采取地下式消火栓。 （2） 现在地下式消火栓规格仅有一个，即为1个直径100mm和1个直径65mm两个栓口消火栓。 （3）市政地下式消火栓比较隐蔽，不防碍交通，但在火场上发觉消火栓较困难。所以，要求在设有地下消火栓周围，设置显著标志，指示地下消火栓位置。 （二）高层建筑室外消火栓部署 高层民用建筑室外消火栓部署，应符合高层民用建筑设计防火规范要求。 建规对城镇街道消火栓作了要求，而高规对高层民用建筑室外消火栓作了要求，高规第736条和737条对室外消火栓要求以下： 第736条室外消火栓数量应按本规范第722要求室外消火栓用水量径计算确定，每个消火栓用水量为10-15L/S，其含义是： 高层建筑室外消火栓数量可按公式（2）计算。 N=q/10-15 (2) 式中： N高层建筑室外消火栓数量1个； q高层建筑室外消火栓用水量，见高规第722条要求水量L/S； 10-15每一个室外消火栓计算流量L/S。 举例：有一幢建筑高度超出50m商住楼其室外应设多少消火栓？ 解：查高规第722条表722消火栓给水系统用水量表，建筑高度超出50m商住楼，室外消火栓用水量为30L/S。 则该商住楼四面40m内应有室外消火栓数为： N=q/10-15=30/10-15=3-2个，采取3个。 （2）室外消火栓沿高层建筑四面均匀部署，消火栓距高层建筑外墙距离不宜小于5m，并小于40m，距路边距离不宜大于2m。在该范围内市政消火栓可计入室外消火栓数量。 这一款含义是： 高层建筑四面40m内设有环建筑物消防给水管道，在环状给水管道上部署消火栓时，应均匀部署。消火栓距保护建筑物距离不宜小于5m，以防着火建筑物上散落物砸伤消防人员，同时离建筑物有5m以上距离，也便于消防车从消火栓取水时，消防队员有操作场地。但消火栓离被保护高层建筑物距离也不宜超出40m，以利消防车靠近被保护建筑物（通常不宜超出2条水带长度），立即出水扑灭早期火灾，也利于消防指挥员在火场上指挥供水。消火栓距路不宜大于2m，以利使用吸水管从消火栓取水操作。 高层建筑若靠近城市主干道，且主干道上设有较大口径管道，且水压较高，设在该干管上市政消火栓，通常水量大水压高供水量较大，该消火栓离被保护高层建筑物距离不超出40m时，可作为该高层建筑物室外消火栓。 第737条：室外消火栓宜采取地上式。当采取地下式消火栓时，应有显著标志。 这一条款含义是：高层建筑物四面应设有环高层建筑消防管道，在该环状管道上设置地上式消火栓，因为地上消火栓使用方便，若采取地下式消火栓，应该有指示消火栓所在位置标志，以利消防队在火场快速发觉和立即出水。（三）室内消火栓部署 低层建筑物内设置室内消火栓，关键供居民、职员使用，用于扑灭建筑物内早期火灾。低层建筑物发生大火，关键立足于消防池，使用移动式消防装备扑灭火灾。 高层建筑物发生火灾立足于建筑物内消防设备自救。关键高层建筑物通常要求设置自动喷水灭火设备，控制和扑灭早期火灾，高层建筑大火扑救立足于室内消火栓给水设施。通常高层建筑物早期火灾和大火扑救，均立足于室内消火栓给水设备自救。移动式消防装备仅为高层建筑物扑救火灾辅助灭火设备。关键高层建筑物除应设置自动喷水灭火设备扑救早期火灾外，还应设置消防卷盘供居民扑灭早期火灾。 建筑设计防火规范对室内消火栓要求： 1、第862条第一款：设有消防给水建筑物，其各层（无可燃物设备层除外）均应设置消火栓 本条款含义是：按建规要求应设消防给水系统（见建规第841条和第842条）建筑物，每一层均应设置消火栓，以利扑灭火灾。但建筑物设备层中设备及其包装物品均为不燃烧体，且在管理过程中也没有可能放置可燃物设备层，确实没有着火可能性，则其设备层可不设室内消火栓。若设备层有可能存放可燃物品，仍应设置消火栓。 2、第8.6.2条第二款：室内消火栓部署应确保有两支水枪充实水柱同时抵达室内任何部位。建筑高度小于或等于24m时，且体积小于或等于5000m库房，可采取1支水枪充实水柱抵达室内任何部位。水枪充实水枪长度应由计算确定，通常不应小于7m，但甲、乙类厂房，超出6层民用建筑，超出4层厂房和库房内，水枪充实水枪不应小于13m。 本条款含义是： （1）室内消火栓部署应确保有两支水枪充实水枪抵达室内任何部位。 要求相邻两支水枪充实水枪同时抵达室内任何部位图（四），消火栓间距应按公式（3）计算： S=R2-b2 (3) 式中：S消火栓间距，m； R消火栓保护半径，m； R=L+h 式中： R消火栓保护半径（m） L水带铺设长度，室内消火栓配置水带长度为25m，铺设长度为配置长度90%（水带弯曲系数），则水带铺设长度为25*0.9=22.5m； h当水枪射流上倾角为45度时，h为地板面至最高点高度，m。 b消火栓最大保护宽度，m。 图（四）中A、B、C、D、E为消火栓，BF为消火栓保护半径R，FC为消火栓最大保护宽度b，BC为消火栓间距S。 A、E两个室内消火栓应尽可能靠近走道端头，使两端头房间均能受到两个消火栓水枪充实水柱保护。 （2）建筑高度小于或等于24m时，且体积小于或等于5000 m3库房，可采取1支水枪充实水柱抵达室内任何部位。 仅要求1支水枪充实水柱抵达室内任何部位图（五），消火栓间距， 应按公式（4）计算： S=2R2-b2 (4) 式中符合意义同公式（3）A 单排部署消火栓 图4 两支水枪充实水栓同时抵达室内任何部位时消火栓部署B 双排部署消火栓 图4 两支水枪充实水栓同时抵达室内任何部位时消火栓部署A 单排部署室内消火栓 图5 两支水枪充实水栓同时抵达室内任何部位时消火栓部署 图（五）1支水枪充实水柱抵达室内任何部位时室内消火栓部署 图（五）中A、B、C为室内消火栓；R为消火栓保护半径；B为消火栓最大保护宽度，S为消火栓间距。 在室内部署消火栓时，A、B两个消火枪距墙端距离应为0.7R，这么能够确保端头室得到1支水枪保护。 在室内部署双排消火栓时，消火栓间距不应超出1.4R（R为消火栓保护半径，m）。 （3）水枪充实水柱由计算决定，通常不应小于7m，但甲、乙类厂房超出6层民用建筑、超出四层厂房和库房内，不应小于10m；高层工业建筑、高架库房内，水枪充实水柱不应小于13m。 水枪充实水柱长度和室内楼层高度和水枪上倾角相关，图（六）B 双排部署室内消火栓 图5 两支水枪充实水栓同时抵达室内任何部位时消火栓部署图6室内消防水枪充实水柱SK计算图 楼层高度为H，水枪和墙壁距离为S，水枪射流上倾角为45度，则S=H，AC为充实水柱长度SK，所以ABC为直角三角形，则SK长度为： SK=S2+h2=2h =1.4.4h （5） 式中SK为充实水柱长度（m），H为建筑楼层高度（m）。即室内充实水柱长度SK应为层高H1.414倍。 在使用不一样口径水枪，要求不一样充实水柱长度时，其对应水枪喷嘴压力和流量，如表1。表1 不一样充实水柱长充时喷嘴压力和流量 有效射程 （ 充实水柱 （m）喷嘴口径 13毫米喷嘴口径16毫米喷嘴口径19毫米喷嘴口径22毫米喷嘴口径25毫米压力万帕米水柱 流量秒/升 压力万帕米水柱流量秒/升压力万帕米水柱流量秒/升压力万帕米水柱流量秒/升压力万帕米水柱流量秒/升6.08.11.78.02.57.53.57.54.67.55.97.09.61.89.22.79.03.88.75.08.56.48.011.22.010.52.910.54.110.05.410.06.99.013.02.112.53.112.04.311.55.811.57.410.015.02.314.03.313.54.613.06.113.07.811.017.02.416.03.515.04.914.56.514.58.312.019.02.617.53.817.05.216.56.816.08.712.521.52.719.54.018.55.418.07.217.59.113.024.02.922.04.220.55.720.07.519.09.613.526.53.024.04.422.56.021.57.821.010.014.029.53.226.54.624.56.26.523.58.222.510.0415.033.03.429.04.827.06.525.58.524.510.0815.537.03.632.05.129.56.828.08.927.011.316.041.53.835.55.332.57.130.59.329.011.717.047.04.039.55.635.57.533.59.731.512.217.553.04.343.55.939.07.836.510.134.512.818.061.04.648.56.243.08.239.510.637.513.319.070.54.954.56.647.58.743.511.140.513.919.582.05.361.57.052.59.147.611.744.514.520.098.05.870.07.559.09.652.512.248.515.2当计算出来充实水柱长度小于7m时，仍应采取7m（充实水柱太短，火场辐射热会伤及灭火人员，最少不能小于7m）；当甲、乙类厂房，超出6层民用建筑、超出4层厂房和库房，计算出来充实水柱长度小于10m时，仍应采取10m（以利确保有一定压力和质量，有效地扑灭火灾）；高层工业建筑、高架库房，计算出来充实水柱长度小于13m时，仍应采取13m。 3、第8.6.2条第三款：室内消火栓栓口处静水压不应超出80mH2O时，如超出80mH2时，应采取分区给水系统。消火栓栓口处出水压力超出50mH2O时，应有减压设施。 这一条款含义是： （1）室内消火栓柱口处静水压力不应超出80mH2，如超出80mH2时，应采取分区给水系统。这关键考虑管网耐压问题，因为室内消火栓在扑灭火灾过程中，水枪手转移阵地需瞬时关闭水枪，在管网中造成水锤，同时消防车经过水泵接合器向室内管网供水时，亦会造成水锤。在灭火过程中瞬时关闭水枪或瞬时供给，常造成较高水锤压力（少则数万帕，大则数十万帕或更高），这么水锤压力和管网静水压力之和，不应超出通常涂锌钢管强度，不然会造成管网系统损坏，所以，静水压力超出80mH2时，应采取分区（将高层建筑上下分成数个给水系统）给水系统。高层建筑每个分区给水系统层数少，也增加消防给水安全度。 （2）消火栓栓口处出水压力超出50mH2时，应有减压设施。因为消火栓接出水带和水枪灭火时，水枪射流有反作用力。反作用力太大，水枪手就难以把住水枪。依据测试和统计，每个人能支持水枪反作用力能力；如表2 表2 每个人能支撑水枪反作用力（kg或牛顿） 持枪人员通常女人通常男人经过训练消防队员能支持反作用力平均值（kg）13（130牛）15（150牛）20（200牛）因为室内消火栓配置水枪，通常采取口径19mm水枪，当采取口径19mm水枪时，反作用力不超出20kg，此时水枪喷嘴处压力P，可按水枪反作用力计算公式求得，反作用力计算公式F=2APL式中F为水枪反作用力，kg计；A为口径19mm水枪口面积0.785*1.92=2.83cm2，则 P=F/2A=20/2*2.83 =3.53万帕（mH2 O） 水枪口径19mm，喷嘴压力35.5mH2O时，查表（一），水枪流量为7.5L/S，则消火栓处出口压力为H=SdQ2(水带25m长压力损失)+ S枪Q2（水枪喷嘴压力）。 室内消火栓配置口径65mm麻质水带，长度25m，当长度为20m时，水带阻力系数为Sd=0.086，25m长时Sd =25/20*0.086=0.1075；水枪口径19mm时，水枪喷嘴阻力系数S枪=0.634。则 枪口SdQ2S枪Q2 0.1075*7.52+0.634*7.52 =6.0468+35.66 =41.70mH2 O 从计算出来消火栓栓口压力（41.7mH2 ）能够看出，要使消防队员能把住水枪，室内消火栓栓口处压力不应超出41.7mH2 ，超出41.7mH2 O时，就应进行减压，为设计方便，建规本款要求消火栓栓口压力超出50mH2时，应采取减压设施。 4、第8.6.2条第四款：消防电梯前室应设室内消火栓。因为设有消防电梯建筑物着火后，消防队员均乘坐消防电梯抵达着火楼层，为使消防队员从消防电梯前室进入走道救火，应在消防电梯前室设置供消防队员提议进攻，为消防队员使用前室消火栓上水枪，以前室进入走道打开通路，应在前室内设置室内消火栓。 5、第8.6.2条第五款：室内消火栓应设在显著易于取用地点。栓口离地面高度为1.1m，其出口方向宜向下或和设置消火栓墙面成90度角。 这一款含义是：发生火灾后人员心情担心，慌乱，不如日常，为便于找到消火栓，因将消火栓设在显著位置，且在取用方便地方。消火栓栓口离地面高度为1.1m时，取用较方便，消火栓栓口向下或和设置消火栓墙面成90度角时，连接水带方便，且打开水带时不易打结，同时水带不易在消火栓栓口处打褶阻止水流通畅。 第8.6.2条第六款：冷库室内消火栓应设在常温穿堂或楼梯间内。 这一款含义是：冷库内温度低，在库内设消火栓会发生冻结损坏。所以，应设在靠近冷库又不致被冻结穿堂处或冷库楼梯间内，便于立即取用，便于扑灭早期火灾。 第8.6.2条第七款：室内消火栓间距由计算确定。高层工业建筑、高架库房，甲、乙类厂房，室内消火栓间距不应超出30m；其它单层和多层建筑室内消火栓间距不应超出50m。 同一建筑物内应采取统一规格消火栓、水枪和水带。每根水带长度不应超出25m。 这一款含义是： （1）室内消火柱间距由计算确定。 同本条第二款是相呼应，消火栓间距计算，请见公式（2）和公式（3）。 （2）高层工业建筑，高架库房，甲、乙类厂房，室内消火栓间距不应超出30m；其它单层和多层建筑室内消火栓间距不应超出50m。 同本条第二款应结合起来了解，除建筑高度小于或等于24m，且体积小于或等于5000m3库房，可采取1支水枪充实水柱抵达室内任何部位，即消火柱间距按S=2R2-b2公式计算外（S、R、b含义见公式2），其它低层民用建筑和工业建筑室内消火栓间距，均应采取S=R2-b2公式计算（式中S、R、含义同上）。计算出来消火栓间距S，高层工业建筑，高架库房，甲、乙类厂房，室内消火栓间距大于30m时，仍应采取30m；其它单层和多层建筑室内消火栓间距不应超出50m。 （2）同一建筑物内应采取同一规格消火栓、水枪和水带。 这一款含义是：同一建筑物内采取同一规格消火栓、水枪和水带，便于火场调整使用，也便于平日管理（调换和采购）。 （3）每根水带长度不应超出25m。 这一款含义是：消防水带短，火场使用方便；消防水带长，火场不易打开（甩开）使用。消防水带长度短，则建筑物内消火栓部署密度大，建筑消防设备投资大，鉴于现在消防投资担心，又要考虑火场救火人员（使用室内消火栓枪扑救早期火灾，往往是室内工作人员，来宾和居民）能甩开水带，室内消火栓配置水带最大长度不应超出25m，在条件许可时应尽可能降低水带长度，多设消火栓，以利扑灭引发火灾。 第8.6.2条第八款：设有室内消火栓建筑，如为平屋顶时，宜在平屋顶上设置试验和检验用消火栓； 这一款含义是：设置屋顶消火栓可用以检验室内固定泵水压；若条件许可，在低层建筑物平屋顶上设置数个消火栓，当邻近建筑发生火灾时，可用屋顶消火栓扑救邻近建筑火灾，亦可保护本建筑免遭邻近火灾威胁。 第8.6.2条第九款：高层工业建筑和水箱不能满足最不利点消火栓水压要求其它建筑，应在每个室内消火栓处设置直接开启消防水泵按钮，并应有保护设施。 注：设有空气调整系统旅馆，办公楼，和超出1500座位剧院、会堂，其闷顶内安装有面灯部位马道处，宜增设消防水喉设备。 这一款含义是： （1）高层工业建筑室内消火栓处，均应设置消防按钮。因为高层工业建筑立足于自救，方便立即开启消防泵，立即扑灭火灾。 （2）消防水箱不能满足最不利点消火栓水压时，轻易造成扑救初起火灾失败，为发挥消火栓灭火效能，应在每个室内消火栓处设置开启消防水泵按钮，以利立即开启消防泵，提升消火栓水压，扑灭早期火灾。 （3）为预防消防按钮被无关人员玩弄、误开启，消防按钮应采取玻璃（薄玻璃）罩等保护或将按钮放置于消防水带箱内，消防水带箱在平时加锁保护，加锁保护消防水带箱箱面应采取易碎玻璃，方便发生火灾紧急时期，打破玻璃，取用消火枪并使用按钮开启消防泵。 （4）该款“注”含义是：设有空气调整系统旅馆、办公楼，均属关键高级公共建筑，为增强其扑救早期火灾能力，宜增设消防卷盘（消防水喉或称消防小水枪）设备。一样对超出1500个座位剧院、会堂等大型公共娱乐场和人员密集场所，为提升扑灭初起火灾效能，在其易起火部位，即闷顶内安装面灯部位马道处，增设消防水喉设备（即消防卷盘或消防小水枪设备）。 高层民用建筑设计防火规范对高层民用建筑室内消火栓要求： 第7.4.6 条除无可燃物设备层外，高层建筑和裙房各层均应设室内消火栓，并应符合下列要求： 本条含义是：没有可燃物设备层，亦即在设备层内没有可燃材料，设计时没有可燃物，建成后也不会存放可燃物设备层，可不设消火栓，若在使用过程中，可能出现可燃物设备层，仍应设消火栓。高层建筑和裙房每一层（即高层建筑主楼及其隶属建筑每一层），全部应设置消火栓。高层建筑立足消火栓给水设备自救为主，所以高层建筑室内消火栓设置还应符合以下各款要求。 第7.4.6.1条消火栓应设在走道、楼梯周围等显著易于取用地点。消火栓间距应确保同层任何部位有两个消火栓水枪充满水柱同时抵达： 这一条含义是： （1）消火栓应设在走道、楼梯周围等显著易于取用地点。为便于灭火人员取用消火栓方便，消火栓应设在便于在火场快速发觉和取用走道和楼梯周围，消火栓应显目不得伪装。 （2）为确保扑灭高层建筑室内火灾，应最少确保两个相邻消火栓水枪充实水柱到室内任何部位，则消火栓间距，应为S=R2-b2要求（S、R、b同公式2）。 第7.4.6.2条消火栓水枪充实水柱应经过水力计算确定，且建筑高度不超出100m高层建筑不应小于10m，建筑高度超出100m高层建筑不应小于13m。 这一条含义是：高层建筑发生火灾立足自救，早期火灾立足于自动喷水灭火设备和室内消火栓水枪扑救，而建筑物发生大火后，就唯一立足室内消火栓水枪扑灭火大火了。假如消火栓水枪充实水柱长度太小，加上火灾辐射热大，则消防人员易遭伤害，且充实水柱达不到保护部位最不利点，难以扑灭火灾，充实水柱长度大，则增加消防泵扬程，消防水箱难以满足最不利点消火栓处水压要求。所以，既要确保消火栓水枪充实水柱长度，应按SK=1.414H公式计算确定（式中SK、H见公式4，水枪上倾角为450）。建筑高度不超出100m高层建筑，当计算处出来充实水柱长度小于10m时，仍应采取10m；建筑高度超出100m高层建筑，当计算出来充实水柱长度小于13m时，仍应采取13m。 第7.4.6.3条消火栓间距应由计算确定，且高层建筑不应大于30m，裙房不应大于50m。 这条含义是： 消火栓是扑救高层建筑大火关键灭火设备，为确保高层建筑任何部位均最少有两支水枪充实水柱同时抵达，消火栓间距应按S=R2-b2公式计算确定（式中S、R、b见公式2）。为扑救火灾时能就近使用消火栓，高层建筑消火栓间距，当计算出来超出30m时，仍应采取30m；裙房消火栓间距当计算出来超出50m时，仍应采取50m。 第7.4.6.4条消火栓栓口离地面高度宜为1.10m，栓口出水方向宜向下或和设置消火栓墙面相垂直。 这一条含义和建筑设计防火规范第8.6.2条第五款意义相同。为使用方便，预防水带打结，枪口出水方向宜向下45度角。 第7.4.6.5条消火栓栓口静水压力不应大于0.8Mpa，当大于0.8Mpa时，应采取分区给水系统，消火栓栓口出水压力大于0.5Mpa时，消火栓处应设减压装置； 这一条含义和建筑设计防火规范第8.6.2条第三款相同，不再叙述。 第7.4.6.6条消火栓应采取同一型号规格。消火栓栓口直径应为65mm，水带长度不应超出25m，水枪喷嘴口径不应小于19mm； 这一条含义是：采取同一型号消火栓，便于平日管理和火场掉换使用；高层建筑室内消火栓栓口和使用水带直径，均为65mm，二者接合应相同，便于连接；水带长度不应超出25m，这么便于甩开铺设水带；水枪喷嘴口径大于19mm，确保水枪有一定流量，确保灭火效果 。 第7.4.6.7条临时高压给水系统每个消火栓处应设直接开启消防水泵按钮，并应设有保护按钮设施。 这一条含义是：临时高压消防给水系统在发生火灾后应立即开启该系统固定泵，确保火场有足够水量和水压。所以，在室内每个消火栓处应设开启消防水泵按钮。为预防平日误开启，故按钮应设在有薄玻璃保护壁龛内或放在消防水带箱内等进行保护。 第7.4.6.8条消防电梯间前室应设消火栓。 这一条含义是：消防电梯前室是消防队员乘坐消防电梯抵达着火楼层，进入着火楼层走道前，向火灾提议进攻桥头堡，为使消防队员提议进攻，为进入走道打开通路，消防电梯前室应设消火栓，为消防队员提供进入走道灭火武器消防水枪。 第7.4.6.9条高层建筑屋顶应设一个装有压力显示装置检验用消火栓，采暖地域可设在顶层出口处或水箱间内。 这一条含义是：在高层建筑平屋顶上设一个检验消防水泵开启后水压消火栓，或能检验设有稳压泵或水气压罐临时高压给水系统管网压力屋顶消火栓。这个消火栓在有可能冰冻地域，可设在顶层小屋出口处或设在水箱间内，以防冻结。 二、怎样满足消防用水量 怎样满足城市和建筑物内消火栓有足够消防用水量和水压，是消防给水管道设计关键任务。 要确保消火栓有足够水量和水压，需要处理消防给水管道供水能力和消防给水管道安全可靠性问题。 （一）室外消防给水管道安全可靠性 消防给水管道应按建规和高规要求，依据消防给水管道关键性程度，确保安全可靠地供给对应安全度消防用水量。 1、建规第8.3.1条室外消防给水管道部署应符合下列要求： （1）第8.3.1条第一款室外消防给水管道应部署或环状，但在建设早期或室外消防用水量不超出15L/S时，亦可部署成枝状。 这一条含义是：环状给水管网安全性程度高，管径相同情况流量比枝状管网大，所以消防给水管网应采取环状管网，确保消防用水安全。但在建设管网早期要形成环状管网在一些情况下，可能暂有困难，待建设完成后形成环状管，在这么条件下，可临时采取枝状管道。同时消防用水量极少部分管道尽端流量少于15L/S地段，亦可采取枝状管道。 （2）第8.3.1条第二款：环状管网输水干管及向环状管网输水输水管均不应少于两条，当其中一条发生故障时，其它干管应仍能消防用水总量。 这一条含义是：为确保环状管道有可靠水源，向环状管道送水干管（或输水管）应有两条或两条以上，以利其中任一条发生故障时，仍能向环状管网送水，为确保向环状管网送水量，要求其中任何一条输水管（或干管）发生事故时，留下输水管应仍能确保输送100%消防用水量。 （3）第8.3.1条第三款：环状管道应用阀门分成若干独立段，每段内消火栓数量不宜超出5个。 这一条含义是：为确保环状管网供水安全，不能一个地方管段损坏，影响环状管网供水，应用阀门将环状管网分成若干独立段，通常情况下，阀门部署应按n-1标准设置，即在环状管网各个节点外部署阀门，n为节点管道数。比如在节点处有三根管道（三通接头）则在三通节点处应为n-1=3-1=2个阀门。若为四通节点处，应设n-1=4-1=3个阀门。这么设置阀门后，若两阀门间还有超出5个消火栓数量管道，则应在该管道中间再增设1个消防阀门，为消防车就近使用消火栓水源，扑救早期火灾发明条件。 （4）第8.3.1条第三款：室外消防给水管道最小直径不应小于100mm。 这一条含义是：为确保室外消防给水管道有最低消防用水量，要求室外消防给水管道直径大于100mm。 新设计消防管网水压通常均超出20万Pa，则管道消防流量可按公式（5）计算： 式中： Q=D2/2V （6） Q管道消防流量，L/S； D管道直径，以英寸计，1英寸=25.4mm V管道内水流速，m/s，枝状管道，V=1m/s计，环状管道V=1.5m/s计。 室外给水管道直径为100mm，为枝状管道时，流量为Q；为环状管道时，流量Q=D2/2V（100mm为4英寸，V=1m/s）= 42/2*1=8L/S；为环状管道时，流量Q= D2/2V（100 mm为4英寸，V=1.5m/s）=42/2*1.5=12L/S 这么流量（812L/S）仅够1支口径19mm水枪用水，远远不能满足扑救早期火灾要求。所以，在条件许可时，室外消防给水管道直径不应小于150mm。上海市要求设置消火栓管道直径不应小于150mm。室外管道直径为150mm时，枝状管道流量为；Q=D2/2V=62/2*1=18L/S；环状管道流量为；Q=D2/2
