FLECK系列全自动软化水设备操作使用基础手册.doc

资源描述

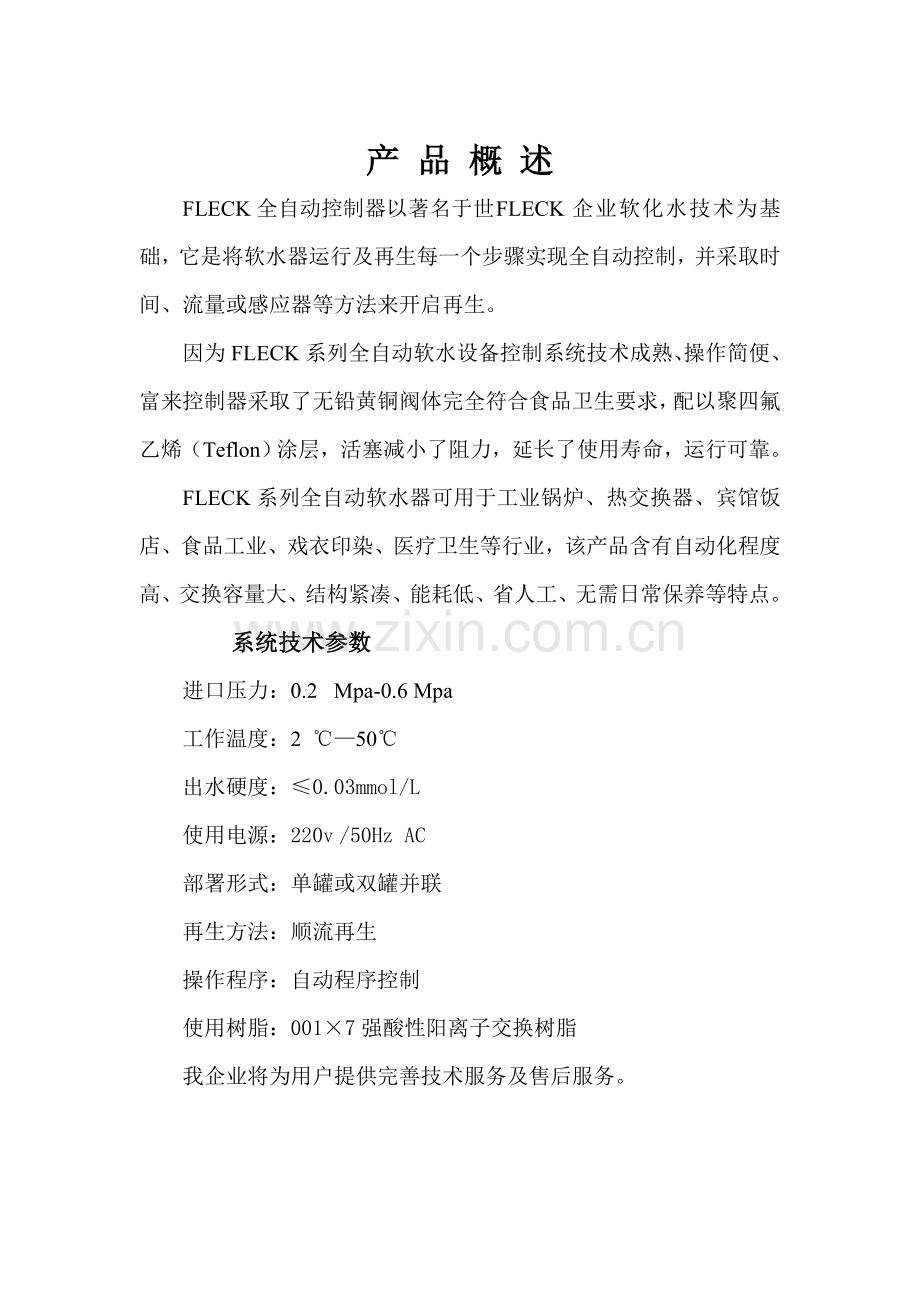

FLECK系列全自动软化水设备操作使用手册北京科净源科技股份产品概述 FLECK全自动控制器以著名于世 FLECK企业软化水技术为基础，它是将软水器运行及再生每一个步骤实现全自动控制，并采取时间、流量或感应器等方法来开启再生。因为FLECK系列全自动软水设备控制系统技术成熟、操作简便、富来控制器采取了无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（Teflon）涂层，活塞减小了阻力，延长了使用寿命，运行可靠。 FLECK系列全自动软水器可用于工业锅炉、热交换器、宾馆饭店、食品工业、戏衣印染、医疗卫生等行业，该产品含有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。系统技术参数进口压力：0.2 Mpa-0.6 Mpa 工作温度：2 ℃—50℃ 出水硬度：≤0.03mmol/L 使用电源：220v /50Hz AC 部署形式：单罐或双罐并联再生方法：顺流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂我企业将为用户提供完善技术服务及售后服务。 MODEL2900、3900 机械式流量控制再生型流量设定流量控制盘 * 24 HOUR GEAR：在标准即时再生系统中，没有24 HOUR GEAR（时间盘）按树脂罐内装填树脂交换能力算出周期制水量，减去必需贮备量后值就是所设定流量。向外提出流量盘并转动，使设定流量数对准流量盘上白色圆点，然后松开流量盘，注意让齿轮啮合好。注意：最初安装流量计后应进行检验： 1、转动手动再生阀，走一遍程序。 2、顺时针转动程序轮或顺时针转动中心轮，使设定流量数对准小白点。 3、可随时改变设定流量。时间设定（*仅指带有延时功效系统）压下红色按扭，松开和二十四小时时间盘啮合。转动时间盘，使当日真实时间对准写有“time of day”箭头。松开红色按钮，使之和时间盘重新啮合。怎样手动再生顺时针转动手动再生旋钮（MANUAL REGENERATION KNOB），听见“卡嗒”声，这种声音标志着再生程序开始。手动再生旋钮旋转一周大约历时3小时，旋钮转一圈完成一个再生过程。即时开启再生当流量盘转到你所设定数量时，定时器开始开启再生程序。 MODE2900、3900 系统工作步骤图 1 工作位置硬水从入口进入控制阀，经过下部活塞槽及通道，由顶部进入罐内，然后，向下穿过树脂层，成为净化水，经下布水器返回中心管，向上至阀出水口排出。 2 反洗位置硬水从入口进入控制阀，经过下部活塞槽及活塞环岸，向下经中心管、下布水器进入罐内，再向上经树脂层、控制阀流道、顶部活塞槽，从排污口排出。反洗目标是为了松动树脂床，清洗吸附在表面杂质等。 3 盐吸位置硬水从入口进入控制阀，经下部活塞槽，流过射流器喷嘴产生负压，从而从盐罐吸入盐水。盐水向下流经树脂层，穿过下布水器，沿中心管向上，流回活塞中心孔，并从排污口排出。 4 慢速清洗位置吸完全部盐水后，硬水继续从入口进入控制阀，经过下部活塞槽，流过喷嘴，向下穿过树脂层，从下布水器进入中心管，向上进入活塞中心孔，最终从排污口流出。 5 快速清洗位置硬水从入口进入控制阀，经过下部活塞槽及活塞环岸，向下经中心管、下布水器进入罐内，再向上经树脂层、控制阀流道、顶部活塞槽，从排污口排出。 6 盐箱重注水位置硬水从入口进入控制阀，部分硬水经下部活塞槽，射流器喉管，吸盐阀及吸盐限流垫圈，注入盐箱。其全硬水经下部活塞槽至罐顶，向下穿过树脂层，变成净化水，进入下布水器，沿中心管向上，并从阀体出口排出。注意：盐罐会自动补充水，所以盐罐内盐量应随时保持在能满足下一个再生过程需要。 1、软水必需安装在牢靠水平面上，周围应设计有排水管道。 2、盐罐安放应靠近树脂罐，为提升吸盐率，应尽可能缩短吸盐管长度尺寸。 3、装填石英砂：装填前应将中心管放置在树脂罐中央（此时不应打开中心管上端封口胶带，避免砂石和树脂进入升降管），然后放入石英砂，并使砂层在罐低铺平。 4、装填树脂：将处理好树脂根据核定装填量放入树脂罐。 5、取下中心管上胶带，将中心管上端对正控制阀底部中央承插口，小心地沿顺时针方向转动控制阀（注意：安装控制阀过程中，一定要确保中心管插入阀体），直至控制阀紧固在罐体上。 6、根据安装原理图所表示，配接管道和电源。 7、开启软水器是，应关闭旁通阀，然后打开出口控制阀，最终缓漫开启进口控制阀（注意：如进口控制阀开启过快，管道内水和残留空气会进入软水器造成树脂随水流跑出树脂罐）。 8、根据说明书介绍方法设定时间和程序控制器。在最初使用阶段需加强水质监测，并依据水质改变调整还原程序，使之处于最好工作状态。 9、盐罐内要有足够再生剂，以确保下一周期再生所用盐量。 10、上述安装，调试后进行取样化验，水质达成要求就可供水。 FLECK全自动软水器维修指南问题原因处理措施 1．软化水装置不能自动再生 A．电源系统出故障 B．定时器有毛病 C．电源中止 D. 流量计软轴脱落 A．确保电路完好，（检验保险丝、插头、软轴线及开关） B．重调定时器 C．重调目前时间 D. 重新安装流量计软轴 2．出硬水 A．旁通阀开启 B．盐罐中没有盐 C．进水过滤器堵塞 D．盐罐中水量不足 E．软水罐水质变硬 F．分水器管漏水 G．内部阀们漏水 H．中心管于阀体脱落 A．关闭旁通阀 B．向盐箱中加盐 C．清洗进水过滤器 D．检验盐罐注水时间，若盐管流量控制阀堵塞则清洗它 E．假如需要就重新冲洗软水罐 F．确保分水管不破裂检察“ O”型圈和补焊 G．重换密封圈 H．重新安装 3．系统用盐过多 A．装盐不正确 B．盐罐中水量过多 A．检验盐用量及装置 B．看问题7 4．水压降低 A．到分水器管子中积垢 B．分水器生锈 C. 控制阀罐路有异物 A．清洗这段管子 B．清洗控制罚，加添树脂层，加大还原频率 C．拆下活塞，清洗控制阀 5．排污管流出树脂 A．系统中有空气 B．排污管控制阀安装不正确 A．系统应该有空气排除装置，检验操作条件 B．检验并调整出正确排污速度 6．存水空间生锈 A．树脂层有异味儿 A．检验反洗、吸盐水和盐水流入过程，加大还原频率，增加反洗时间 7．盐罐中水过量 A．进水系统堵塞 B．定时器不循环 C．盐阀有异物 D．在盐夜流量控制阀中有异物 A．清洗进水系统及管路 B．重调定时器 C．换一下盐液控制阀位置并清洗此阀 D．清除异物
