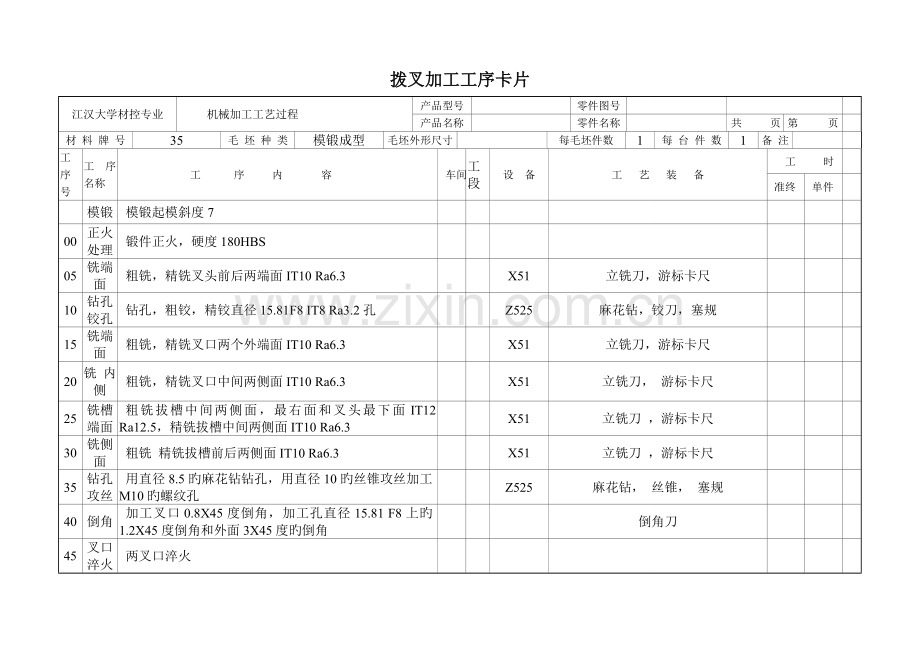

拨叉加工工艺卡片.doc

拨叉加工工序卡片
江汉大学材控专业
机械加工工艺过程
产品型号

零件图号

产品名称

零件名称

共

页
第

页

材 料 牌 号
35
毛 坯 种 类
模锻成型
毛坯外形尺寸

每毛坯件数
1
每 台 件 数
1
备 注

工序号
工序名称
工 序 内 容
车间
工段
设 备
工 艺 装 备
工 时

准终
单件

模锻
模锻起模斜度7

00
正火处理
锻件正火，硬度180HBS

05
铣端面
粗铣，精铣叉头前后两端面IT10 Ra6.3

X51
立铣刀，游标卡尺

10
钻孔铰孔
钻孔，粗铰，精铰直径15.81F8 IT8 Ra3.2孔

Z525
麻花钻，铰刀，塞规

15
铣端面
粗铣，精铣叉口两个外端面IT10 Ra6.3

X51
立铣刀，游标卡尺

20
铣 内侧
粗铣，精铣叉口中间两侧面IT10 Ra6.3

X51
立铣刀， 游标卡尺

25
铣槽 端面
粗铣拔槽中间两侧面，最右面和叉头最下面IT12 Ra12.5，精铣拔槽中间两侧面IT10 Ra6.3

X51
立铣刀 ，游标卡尺

30
铣侧面
粗铣 精铣拔槽前后两侧面IT10 Ra6.3

X51
立铣刀 ，游标卡尺

35
钻孔 攻丝
用直径8.5旳麻花钻钻孔，用直径10旳丝锥攻丝加工M10旳螺纹孔

Z525
麻花钻， 丝锥， 塞规

40
倒角
加工叉口0.8X45度倒角，加工孔直径15.81 F8上旳1.2X45度倒角和外面3X45度旳倒角

倒角刀

45
叉口淬火
两叉口淬火

50
钳毛刺

塞规 百分表 卡尺等
