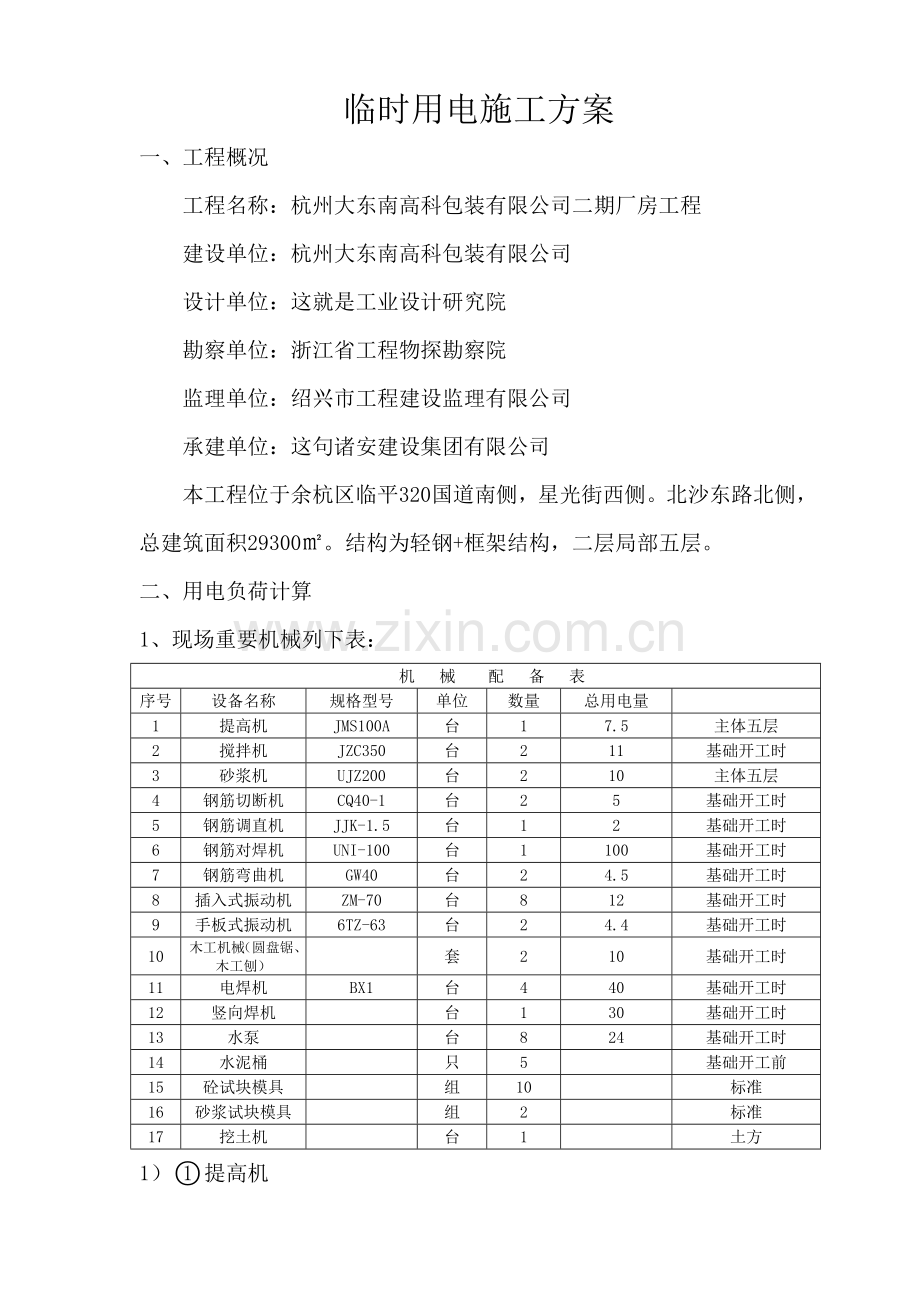

临时用电施工方案
一、工程概况
工程名称：杭州大东南高科包装有限公司二期厂房工程
建设单位：杭州大东南高科包装有限公司
设计单位：这就是工业设计研究院
勘察单位：浙江省工程物探勘察院
监理单位：绍兴市工程建设监理有限公司
承建单位：这句诸安建设集团有限公司
本工程位于余杭区临平320国道南侧，星光街西侧。北沙东路北侧，总建筑面积29300㎡。结构为轻钢+框架结构，二层局部五层。
二、用电负荷计算
1、现场重要机械列下表：
机 械 配 备 表
序号
设备名称
规格型号
单位
数量
总用电量

1
提高机
JMS100A
台
1
7.5
主体五层
2
搅拌机
JZC350
台
2
11
基础开工时
3
砂浆机
UJZ200
台
2
10
主体五层
4
钢筋切断机
CQ40-1
台
2
5
基础开工时
5
钢筋调直机
JJK-1.5
台
1
2
基础开工时
6
钢筋对焊机
UNI-100
台
1
100
基础开工时
7
钢筋弯曲机
GW40
台
2
4.5
基础开工时
8
插入式振动机
ZM-70
台
8
12
基础开工时
9
手板式振动机
6TZ-63
台
2
4.4
基础开工时
10
木工机械（圆盘锯、木工刨）

套
2
10
基础开工时
11
电焊机
BX1
台
4
40
基础开工时
12
竖向焊机

台
1
30
基础开工时
13
水泵

台
8
24
基础开工时
14
水泥桶

只
5

基础开工前
15
砼试块模具

组
10

标准
16
砂浆试块模具

组
2

标准
17
挖土机

台
1

土方

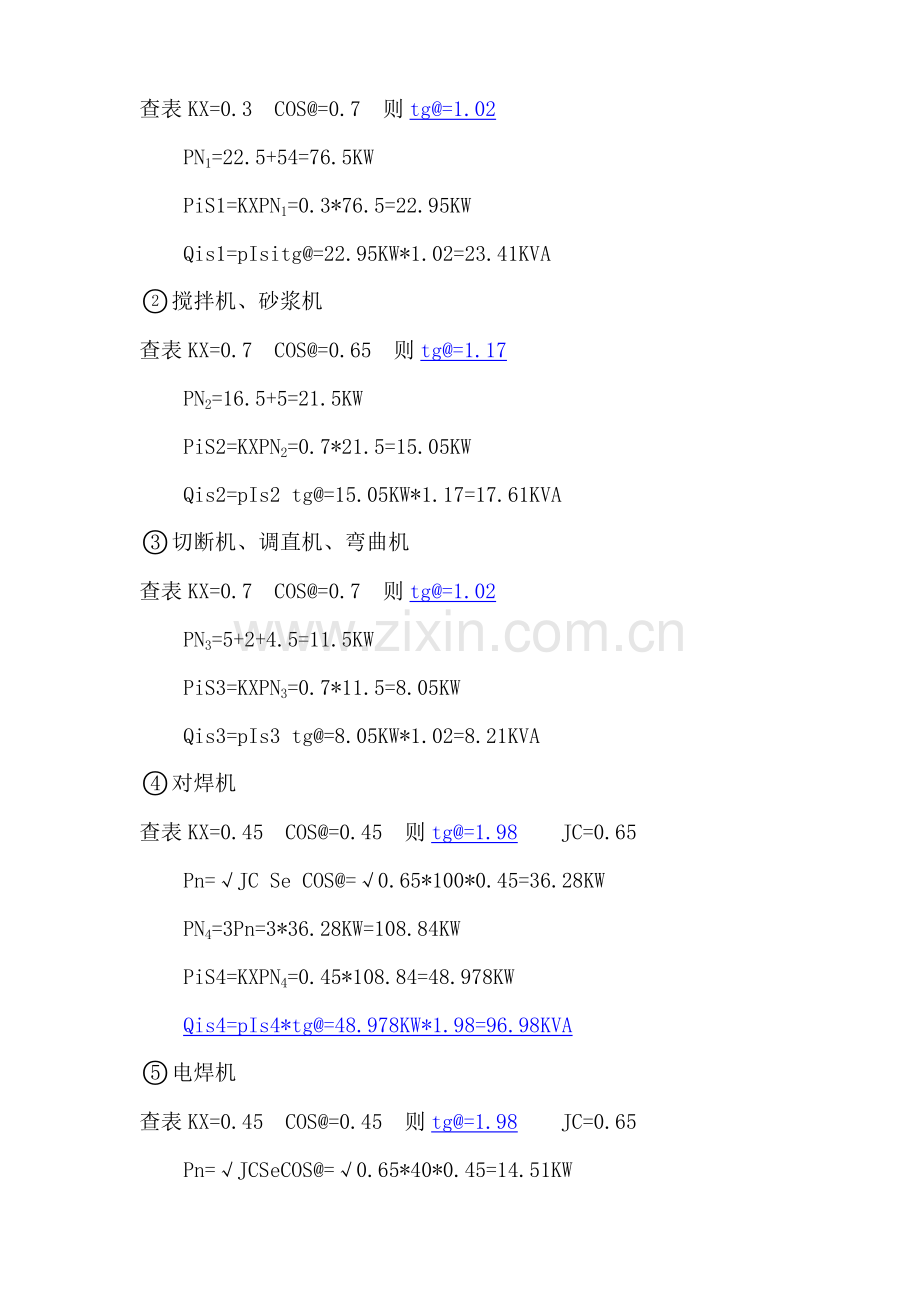

1）提高机
查表KX=0.3 COS@=0.7 则tg@=1.02
PN1=22.5+54=76.5KW
PiS1=KXPN1=0.3*76.5=22.95KW
Qis1=pIsitg@=22.95KW*1.02=23.41KVA
搅拌机、砂浆机
查表KX=0.7 COS@=0.65 则tg@=1.17
PN2=16.5+5=21.5KW
PiS2=KXPN2=0.7*21.5=15.05KW
Qis2=pIs2 tg@=15.05KW*1.17=17.61KVA
切断机、调直机、弯曲机
查表KX=0.7 COS@=0.7 则tg@=1.02
PN3=5+2+4.5=11.5KW
PiS3=KXPN3=0.7*11.5=8.05KW
Qis3=pIs3 tg@=8.05KW*1.02=8.21KVA
对焊机
查表KX=0.45 COS@=0.45 则tg@=1.98 JC=0.65
Pn=√JC Se COS@=√0.65*100*0.45=36.28KW
PN4=3Pn=3*36.28KW=108.84KW
PiS4=KXPN4=0.45*108.84=48.978KW
Qis4=pIs4*tg@=48.978KW*1.98=96.98KVA
电焊机
查表KX=0.45 COS@=0.45 则tg@=1.98 JC=0.65
Pn=√JCSeCOS@=√0.65*40*0.45=14.51KW
PN5=4Pn=4*14.51KW=58.04KW
PiS5=KXPN5=26.12KW
Qis5=pIs5*tg@=51.71KVA
竖向焊机
查表KX=0.45 COS@=0.45 则tg@=1.98 JC=0.65
Pn=√JCSeCOS@=√0.65*30*0.45=10.88KW
PN6=3Pn=3*10.88KW=32.64KW
PiS6=KXPN6=0.45*32.64=14.688KW
Qis6=pIs6 tg@=14.688KW*1.98=29.08KVA
振动机组
查表KX=0.45 COS@=0.7 则tg@=1.02
PN7=16.4KW
PiS7=KXPN7=0.45*16.4=7.38KW
Qis7=pIs7 tg@=7.38KW*1.02=7.53KVA
圆盘锯、木工刨、打夯机
查表KX=0.7 COS@=0.7 tg@=1.02
PN8=10KW+3.6KW=13.6KW
PiS8=KXPN8=0.45*13.6=6.12KW
Qis8=pIs8 tg@=6.12KW*1.02=6.24KVA
照明灯具、生活用房用电
自然灯碘钨灯20KW、日光灯、高压钠灯40KW
查表KX=1 COS@=1
PN9=20KW
PiS9=KXPN9=1*20KW=20KW
Qis9=0
查表取日光灯、高压钠灯COS@=0.55 tg@=1.52
PN9=40KW
Qi照*1.52=60.8 KVA
si照=√202+60.82=64KVA
2）总有功计算负荷
PΣis=KΣ+Σpis
=0.9*(23.4+17.61+8.21+96.98+51.71+7.53+6.24+29.08)
=216.68KVA
总无功计算负荷
QZ is= KΣ*Σpis
=0.9*(23.4+17.6+8.21+96.98+51.71+7.53+6.24+29.08)
=216.68KVA
总视在负荷
SΣis=√(P2Σis+照2)+（Q2Σis+照2)
= √（152.32+202）+216.682+60.82）
=272.47 KVA
经计算用电量累计272.47 KVA
三、低压配电线路导线截面计算
1）总视在负荷272.47KVA
根据P=√3UI
272.47KVA=√3*0.38KV*1
I=272.4KVA/3*0.38KV=272.47/0.38*3A=272.47/0.658A=414.09A
因进户线为电缆线引入查表得总进户电缆线应满足 240m2m考虑到5%电压降及现有材料，总进线为 YJU3*240+2*120电线电缆。
2）钢筋车间
现在负荷SΣjs= P2Σjs+O2Σjs
P2Σe=11.5KW+48.9KW=60.4kw
PΣjs=0.7*60.4KW=42.3KW
OΣjs=1.17*42.3KW=49.49 KVA
SΣjs=√42.3+49.492=65.1 KVA
根据P=3UI 65.1I=10.658A=98.94A
3）生活区照明灯具
现在负荷SΣjs= P2Σjs+O2Σjs
PΣjs=0.9*20=18 KVA
故查表得生活区电缆为 VV-3*10+2*6 ；办公室同生活区。
四、配电屏箱的设立
1）配电系统实行分级配电，分级设立，分路切断。现场设立工程配电总箱1台，分四个回路控，楼层一个回路、钢筋车间一个回路、塔吊二个回路；生活区、办公区一个回路。各用电设备分别接就近的二级配电箱，形成三级配电系统。
2）食堂、办公室设立二级分箱一只，下设食堂、办公室三只三级开关箱、门卫设立分箱一只。
3）主配电箱、分派电箱、设备未级配电箱，都配置相应电器具，照明配置专用照明开关箱。
4）所有配电箱，应标明其用途、名称，并作出分路标记，并作检查记录。
4、配电箱、开关箱的安装规定：
1）落地安装的配电屏、设立应牢固，箱底高出地面。
2）配电箱、开关箱的导线的进出应在箱的底部，露天架设的应设防水弯，严禁在箱顶、后面或箱门处开孔进出线。
3）具有三个回路以上的配电箱应设总闸刀，每个分路闸刀不应供2个以上作业组施用。
4）配电箱、开关箱的门锁应齐全，下班应断电锁门。
5）配电箱内元器件应安装牢固，导线应绝缘良好，排列整齐，固定牢固，不得歪斜和松动，导线端头应用螺栓连接或压结，固定箱安装离地1.3m。
6）各配电箱必须反复接地，配电箱门应用黄绿双色软线与箱体可靠连接，保护接地通过端子板连接，工作零线，保护零线端子板分设。
7）移动配电箱进、出线必须采用橡套电缆，开关箱的进入电源线严禁用插座连接。
5、线路架设规定
1）本工程采用TN-S电缆敷设，采用三相五线制，总箱到二级箱。用VV型电缆，二级箱到三级箱采用橡套电缆或BV线套保护管敷设。
2）埋地电缆埋深为0.6m，位置为现场四周排水沟上而用夸砌，上下各50mm厚细沙，然后在上面砖覆盖保护。
3）施工现场室内照明配线，严禁用BV线，BVVB或塑料线。
4）室内居住所、办公室配线，采用BVVB或BV线穿塑料管安装。
6、照明
1）照明灯具和器材必须绝缘良好，应符合现行国家规定。
2）灯具安装室外距地不得低于3m，室内固定灯具不得低于2.5m，露天工作场合照明具宜用防水形灯头。
3）地下室潮湿地方，移动的照明灯具应采用36V以下电压，灯具应采用橡套软电缆。
4）装饰施工现场严禁使用碘钨灯，如必须使用时，灯壳必须做好接地，实现审批制度。
7、接地保护
1）所有用电设备金属外壳，配电箱外壳与接地体形成一个整体，按照三相五线制规定，严格施工。
2）接至电气设备的工作零线与保护零线必须分开，保护零线上严禁装设开关或熔断器，电焊机的外壳必须可靠接地，电源线必须采用三芯橡套电缆，严禁用二芯电缆加PE线。
3）用电设备的保护接地线应并联接地，严禁串联接地或接零。
4）PE线应采用锡焊接，压接和螺栓连接和铜端子连接，严禁缠绕或钩挂。
5）垂直运送机，必须做好防雷接地，顶上避雷针长度为1-2m,该机械防雷引下线可运用身边的金属结构体，防雷接地电阻应小于10Ω。
6）人工接地体的接地极、宜用角钢，钢管或圆钢。二根地极间距为5m ,埋深大于0.6m，地极长应为2.5m，每一接地装置接地极宜为三根，不得少于二根。
7）施工用电架设完毕，应测试该其系统的接地电阻值，并做好记录，如达不到规定，补做人工接地体。
五、安全用技术措施几组织措施
1）在总配、分派和（移动）开关箱分别设立漏电断路器，实行“三级配电，三级保护”及“一机一闸一保一箱”，配电箱漏电保护开关动作电流小于等于30mA（手动工具、潜水泵待小型设备漏电动作电流为15mA）脱机时间小于0.1秒。所有漏电断路器均采用品人、有三保护（或二保护）功能的漏电开关。
2）采用TN-C-S系统供电，在线路距离总配50m及系统末端配电箱均设立反复接地，其接地电阻不应大于0.1Ω。反复接地极采用Φ50*4钢管，长度2500mm，垂直打入地下规定接地极埋入距地面30mm，接地极距离建筑物、人行道、操作棚大于3m,以减少跨步电压。
3）在地下室（楼梯间、宿舍灯具高度低于2.4m）采用36V安全电压照明，室外照明采用防水、防潮灯具，所有灯具金属外壳均应进行保护接零电缆。
4）电缆直埋后应每隔10m电缆标志桩，所有电源电缆均应在配电箱内设有标明电缆去向、规格型号及敷设长度。
5）电气设备应符合以下规定
A、配电系统实行总配、分派、一开关箱（移动箱、照明箱）三级配电。
B、分派箱与开关箱（移动箱）之间不得超过30m，开关箱（移动箱）与设备水平距离不超过3m。
C、配电箱应设在干燥通风及常温场合。
D、配电箱安装应牢固、平整并装在固定（墙体）支架上。
E、电缆进出箱体必须由箱底部进、出线。
6）电气设备安装
A、配电箱内各元件应安装牢固、平整。
B、电箱内零线、保护线应通过端子板连接。
C、箱内连接导线截面应大于等于4mm2铜芯导线并规定进行分色。
D、各种箱体的构架、底座等正常不带电的金属均应作保护接地，所有接地保护线必须用绿黄双色专用线。
E、多股导线应搪锡压接，并应牢固可靠。
7）现场应在电气设备处悬挂醒目的警告标志。
8）电气设备的维护和安装均由持证上岗的专业电工完毕，并且在操作或维修时必须有专人监护作业，并对检修回路挂牌警示。
9）电气设备的使用与维护
A、施工现场的所有配电箱应每七天由现场专业维修人员进行一次检查、维护，并做好检查记录，总配电室内每年按季度分四次进行停电清扫、检查。
B、检查、维护配电箱时严禁带电作业。
C、配电箱盘面上应标明回路名称、用途并作分路标记。
D、施工现场停止作业1小时以上，应在相应配电箱内实行停电并上锁。
E、严禁使用不符合规定的熔丝。
10）施工现场电缆直埋深度必须达成0.2-0.7m。
11）室内导线及灯具安装必须按规范规定施工。
12）总配必须设有安全防护用品，必须设有灭火器及砂箱。总配应用专用照明箱并专用回路保证照明的可靠性。
13）项目部设有专人整理临时用电方案，用电技术档案。
14）有专人负责对临时用电系统进行检测及技术交底。
15)项目部设有两名专职电工对电气设备进行维修、保养，设专人对配电系统进行定期检查并作好检查记录。
16）按JGJ59-99《建筑施工安全检查标准》进行检查评估，发现问题及时解决。
17）贯彻安全责任制，对临时用电系统分块、分机贯彻到人，并将负责电工姓名标注在配电箱体上。
18）加强安全教育、安全培训的力度，严禁无证上岗。
19）工程竣工后，临时用电的拆除工作必须由专职电工完毕，严禁其别人员随意拆除供电装置。严禁带电拆除临时用电系统或供配电装置，拆除时必须由项目部安全员、临时用电管理人员到场检查后，方可进行拆除作业。
六、电气防火措施
1）电气操作人员应认真执行规范，对的连接各种导线，接线柱要压接牢固。
2）配电室的耐火等级大于三级，室内配置砂箱、及灭火器。
3）严禁超载使用电动机，电机周边不得堆放易燃物。
4）施工现场严禁使用电炉，使用床头灯和床头开关，室内灯泡不得超过100W，职工宿舍内严禁乱拉乱接插座、灯具。
5）使用焊机要执行用火制度，并备齐防火设备。
6）配电箱、开关箱内严禁存放杂物、易燃物并有专人清扫。
7）严格执行防火制度，贯彻防火队伍。
8）一旦发生电气火灾，要使用专用绝缘干粉灭火器等，严禁使用导电灭火剂灭火。
