各工序工艺指标.doc

冷鼓工艺指标
名称
介质名称
温度℃
压力
转速（r/min）
油位
流量(m3/h)
初
冷
器
入口煤气
＜82
≤—4.0Kpa

出口煤气
21—23
≤—5.0KPa

阻力

≤1500

循环水入口
≤32
0.25-0.4Mpa

循环水出口
≤40

低温水入口
16-18
0.25-0.5 Mpa

低温水出口
22-24

鼓
风
机
机前煤气入口
21—23

机后煤气出口
40-50

机前吸力

≤-6 KPa

机后压力

＜20Kpa

额定转速

5952

临界转速

3510; 13650

鼓风机轴承
＜80

增速机轴承
＜80

电
机
轴承
＜75

2988

定子
＜145

油压

＜0.01Mpa

液力偶合器
入口油温
28-45
0.05-0.3Mpa
3000
2/5-4/5

出口油温
45-80

润滑油系统
油压

0.15 Mpa

油温
35-40

油位

2/5-4/5

水压

小于油压

电
捕
煤气入口
＜50

煤气出口
＜50

阻力

≤500Pa

绝缘箱温度
90-110

煤气含氧量

≤1%

入电捕蒸汽压力

0.4Mpa

煤气含焦油量

≤20mg/m3

其
它
鼓风机工作电压
10KV
鼓风机工作电流
＜58A
鼓风机轴位移
±0.5mm报警；±0.7mm联锁停车
电捕二次电压
28—34KV
电捕二次电流
150——400mA

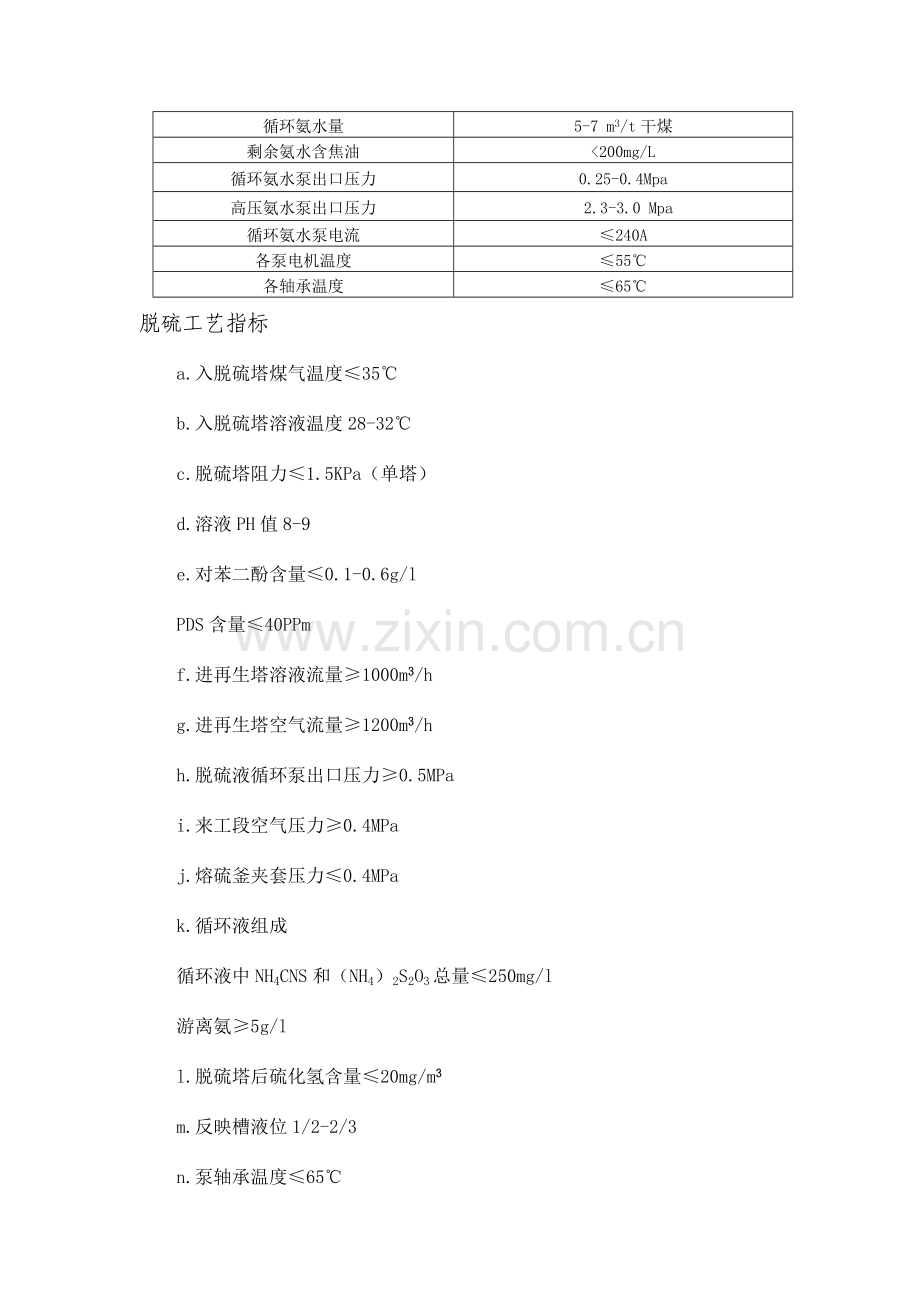

冷凝工艺指标
循环氨水温度
72-78℃
焦油中间槽温度
75-85℃
循环氨水量
5-7 m3/t干煤
剩余氨水含焦油
<200mg/L
循环氨水泵出口压力
0.25-0.4Mpa
高压氨水泵出口压力
2.3-3.0 Mpa
循环氨水泵电流
≤240A
各泵电机温度
≤55℃
各轴承温度
≤65℃
脱硫工艺指标
a.入脱硫塔煤气温度≤35℃
b.入脱硫塔溶液温度28-32℃
c.脱硫塔阻力≤1.5KPa（单塔）
d.溶液PH值8-9
e.对苯二酚含量≤0.1-0.6g/l
PDS含量≤40PPm
f.进再生塔溶液流量≥1000m3/h
g.进再生塔空气流量≥1200m3/h
h.脱硫液循环泵出口压力≥0.5MPa
i.来工段空气压力≥0.4MPa
j.熔硫釜夹套压力≤0.4MPa
k.循环液组成
循环液中NH4CNS和（NH4）2S2O3总量≤250mg/l
游离氨≥5g/l
l.脱硫塔后硫化氢含量≤20mg/m3
m.反映槽液位1/2-2/3
n.泵轴承温度≤65℃
o.蒸氨塔顶部操作温度96-102℃
p.蒸氨废水含氨氮≤200 mg/l
q.废水温度≤45℃
硫铵工艺指标
母液温度：40-50℃。
预热器后煤气温度：夏季：50-60℃ 冬季：60-80℃。
母液酸度：3-4%。
中加酸母液酸度：8-10%。
母液比重：1.26-1.30。
饱和器后含氨：≤30mg/Nm3。
硫酸消耗不超：780kg/T硫酸。
游离酸：≤0.03%
粗苯工艺指标
入洗苯塔煤气温度26-28℃。
入洗苯塔贫油温度应高于煤气温度：夏季高2-4℃，冬季高5-7℃。
洗苯塔后煤气含苯≤5ｇ／Nm３。
洗苯塔阻力＜1000Pa。
各泵运转时轴承温度不超过65℃，电机温度不超过45℃。
脱苯塔顶温度90-92℃,塔底温度165-175℃。
再生器顶部温度170℃左右,
管式炉后富油温度175-180℃,管式炉后过热蒸汽温度370-450℃。
贫油冷却器二段温度30-32℃。
轻苯冷凝冷却器后轻苯温度25-32℃。
贫富油换热器后富油温度135-150℃。
脱苯塔中部压力25-30Kpa。
再生器顶部压力＜40 Kpa。
管式炉前富油压力＞0.3Mpa,管式炉后富油压力＜0.3Mpa。
入工段低压蒸汽压力≥0.5Mpa。
贫油流量：54-80ｍ3/h。
富油流量：52-80ｍ3/h。
蒸汽流量：1-2T/h。
贫油油份≤0.4%
循环洗油含萘 ≤13% 　含水≤1% 　　　　含酚≤0.5% 　　 　　　　比重≤1.07g/cm3 　　　300℃前馏出量 ≥90%
洗油质量指标
230℃前馏出量＜3% 酚含量≤0.5% 　萘含量≤15 水份≤1.0%
300℃前馏出量≥90% 密度(20℃)g/ml:1.03～1.06 粘度20≤1.5%
苯
密度(20℃)g/cm3≤0.9 180℃前馏出量≥93%
加压站工艺指标
气柜
体积　　　　　　　　　　5万Nm3
直径　　　　　　　　　　46/47/48/49 m
煤气出口压力　　　　　　≤300mm水拄
高度　　　　　　　　　　49.68m
气柜高限 ≤31m（七级大风时，不能高于22米）
气柜低限 ＞6m
气柜升降速度 ＜3m /h
挂圈水位： 不低于平台10-20cm
煤气压缩机（D-80/1.5-Ⅱ型,4台）
排气量　　　　　　　　　80m3/min
排气压力　　　　　　　　0.12—0.15MPa
冷却水出口温度　　　　　≤40℃
排气温度　　　　　　　　≤130℃
吸气温度　　　　　　　　＜30℃
电机功率　　　　　　　　200KW/台
注油器润滑油型号　　　　夏100#空压机油 冬68#空压机油
曲 轴 箱 68#机械油
油泵减速机 100#齿轮油
润滑油温度　　　　　　　<70℃
润滑油压力 0.15—0.6MPa
生化工艺指标
进水水质
CODcr ≤2900 mg/L NH3-N ≤250mg/L 酚 ≤710mg/L
出水水质
CODcr ≤100mg/L NH3-N ≤15mg/L 酚 ≤0.5 mg/L
PH 值 6～9 SS ≤70mg/L
气浮和A/O2工艺指标
缓冲罐压力为0.55—0.6MPa， 混合液回流：200—400%
A池DO ＜0.5mg/l P＞1.0mg/l 6.5＜PH＜7.5
O池DO＞2.0mg/l 6.5＜PH＜8.5 T＞20℃ MLSS＞2023mg/l
三法工艺指标：
物质
单位
含量
一体化设备出水
电渗析设备出水
总出水
电导
μs/cm
2347
---
≤ 800
≤ 1150
pH

8.2～9.2
8.0-9.0
7.0
7.0-7.5
Cl-
mg/l

---
≤50
≤70
Ca2+
mg/l
198
≤100
≤50
≤30
Mg2+
mg/l
149
≤60
≤30
≤20
浊度
mg/l
25
≤3
≤1
≤1
反映池PH:10.5-10.6
滤后水池PH:8.5
反映池电极电源：电流：60A
电压：5V
反映池、沉淀池排污4小时一次，每次5秒过滤池8小时气水联合反洗一次，每次进气5分钟、进水3分钟
电渗析解决水量：80t/h 出水电导：1000us/cm左右
电渗析72小时酸洗一次，每次30分钟
酸洗液：3％HCL溶液
锅炉房工艺指标：
自来水进口压力 0.2-0.6Mpa
工作温度 2-50℃
原水硬度 ≤10mmol/l(1/2Ca,1/2Mg)
出水硬度 ≤0.03mmol/l
使用电源 220V/50HZ
再生方式 顺流再生
树脂型号 强酸性阳离子互换树脂
解决水量 30T/h
WNS蒸汽锅炉:3台
蒸发量：10t/n
蒸汽压力：1MPa
蒸汽温度：179.9℃
进水温度：104℃
循环水工艺指标：

设备名称
大
小
螺杆式空压机
SA—160W/A
LQ910A—37A
排气量
27.6m3/min
4.6 m3/min
最高排气压力
0.8MPa
0.8MPa
排气温度
75-95℃
75-95℃
电机功率
160KW
37KW
循环水工艺指标
项 目
循环水指标
制冷水指标
PH
6．5～9.0
6．5～8.0
总硬度(以CaCo3计) mg/L
＜800
＜800
总硬度(以Ca+计) mg/L
＜340
＜300
总碱度 mg/L
＜600
＜550
浊度 mg/L
＜20

浓缩倍数 K
＜2.5
＜2.5
