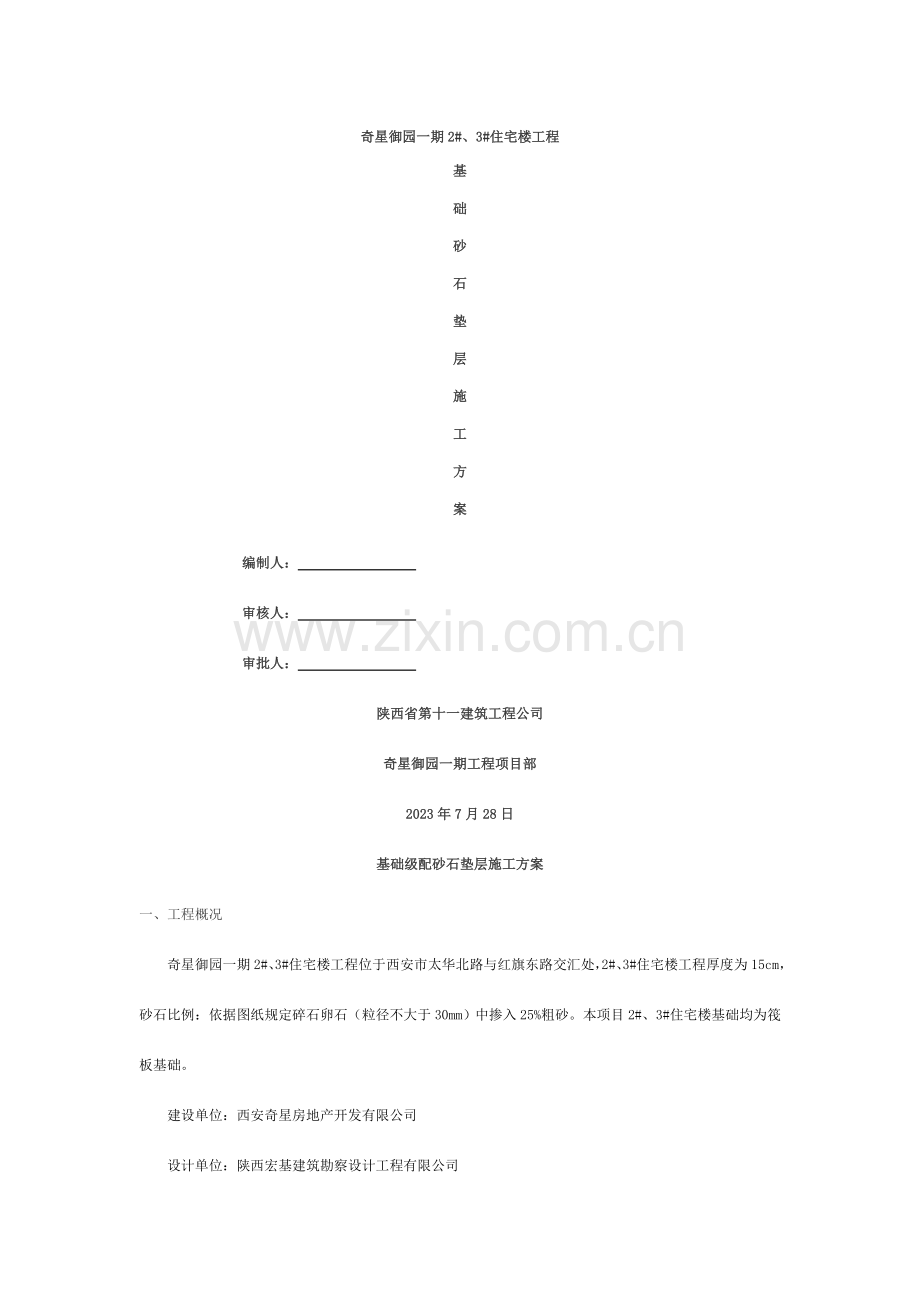

奇星御园一期楼砂石垫层施工方案.doc_第1页
第1页 / 共6页
奇星御园一期楼砂石垫层施工方案.doc_第2页
第2页 / 共6页
奇星御园一期楼砂石垫层施工方案.doc_第3页
第3页 / 共6页
奇星御园一期楼砂石垫层施工方案.doc_第4页
第4页 / 共6页
奇星御园一期楼砂石垫层施工方案.doc_第5页
第5页 / 共6页
点击查看更多>>
资源描述

1、奇星御园一期2#、3#住宅楼工程基础砂石垫层施工方案编制人: 审核人: 审批人: 陕西省第十一建筑工程公司奇星御园一期工程项目部2023年7月28日基础级配砂石垫层施工方案一、工程概况奇星御园一期2#、3#住宅楼工程位于西安市太华北路与红旗东路交汇处,2#、3#住宅楼工程厚度为15cm,砂石比例:依据图纸规定碎石卵石(粒径不大于30mm)中掺入25%粗砂。本项目2#、3#住宅楼基础均为筏板基础。建设单位:西安奇星房地产开发有限公司 设计单位:陕西宏基建筑勘察设计工程有限公司监理单位:陕西大成建设投资管理有限公司施工单位:陕西省第十一建筑工程公司。二、编制依据1、设计图纸及相关质量验收规范、标准

2、。2、建筑地基解决规范:JGJ79-2023三、施工准备1、材料规定(1)选用粗砂和粒径在531.5mm砾石人工级配,在材料上级配良好。(2)含泥量小于5%且不得具有成块状泥,砾石最大粒径不得大于31.5mm。2、人员准备及施工机械选择:(1)配备施工人员20人。(2)施工机械选择250装载机一台(3)810吨压路机一台(带振动)(4)蛙式打夯机一台(5)平头铁锹若干把(6)50m喷水用胶管、2m靠尺、钢尺等。四、作业条件1、对级配砂石应按设计规定进行实验取样级配。2、回填前,应组织有关单位检查基槽地质情况,涉及轴线尺寸、水平标高,以及有无积水等情况,办完验槽手续。3、设立控制铺筑厚度的标志,

3、如水平木桩或标高桩,或在固定边坡(墙)上钉上水平木桩或弹上水平线。大面积铺设时,应设立55m网格标桩,控制铺设厚度。五、操作工艺1、工艺流程:解决地基表面基基表面级配砂石铺筑砂石洒水夯实或辗压找平验收2、解决地基表面:将地基上表面的浮土和杂物清除干净,平整地基,并妥善保护基坑边坡,防止塌土混入砂石垫层中。3、级配砂石、用人工级配的砂石,应将砂石拌和均匀,达成设计规定,并控制材料含水量。4、铺筑砂石:(1)砂和砂石地基应进行铺设并夯(碾)压密实。根据工程实际情况2#、3#由于基坑较深,压路机及反铲挖土机下基坑不便,因此在基槽砂石垫层施工前运用砂石或土方料铺填一道坡道,以利于机械进入基坑,在砂石回

4、填完毕以后使用挖机采用挖出该部位砂石料或土方,该部位的采用人工铺填夯实(2)用打夯机拍地夯,规定一夯压半夯。(3)用装载机运送到基坑内,人工配合按虚铺厚度铺设,水准仪设点控制,铺设完后拉线复查。(4)由于2#、3#只有150厚的砂石垫层,采用一次性铺填压实的方法施工,虚填厚度为168mm左右,虚铺严格控制垫层的标高及平整度。(5)砂石垫层施工完后,按规定现场进行测定。该层密实度经检查合格后,方可进行上层施工。(6)砂和砂石地基底面宜铺设在同一标高上,如深度不同时,搭接处基土面应挖成踏步或斜坡形,施工应按先深后浅的顺序进行。搭接处应注意压实。(7)铺筑的砂石应级配均匀,最大石子粒径不得大于设计规

5、定的31.5mm,如发现砂窝或石子成堆现象,应将该处砂子或石子挖出,分别填入级配好的砂石。5、洒水:铺筑级配砂石在夯实辗压前应根据其干湿限度和气候条件,适本地均匀洒水以保持砂石的最佳含水量(一般为8%12)。6、夯实或碾压:视不同条件,可参用下表中的方法选用夯实或压实机具。大面积的砂石垫层,宜采用810t的压路机辗压,边角不到位处可用人力夯或蛙式打夯机夯实。夯实或辗压的遍数根据规定的密实度由现场实验拟定。用人力夯或蛙式打夯机时,应保持落距为400500 mm,要一夯压半夯全面夯实,一般不少于3遍。采用压路机往复辗压,压路机碾压要控制轮距保证压实遍数,一般不少于4遍,采用振动压路机时,振动3-5

6、min。其轮迹搭接不小于50cm,边沿和转角处应用立、蛙式夯配合补打密实。7、找平和验收:(1)施工时应按规定进行找平,夯、压密实,砂砾(卵)石垫层应按设计规定进行取样检测,检测结果应满足设计规定的控制值。下层密实度经检查合格后方可进行上层施工。(2)砂石垫层夯、压密实后,表面应拉线找平,并符合设计标高。六、质量标准1、主控项目:(1)基底的土质必须符合设计规定。(2)压实系数必须符合设计规定和施工规范的规定。(3)级配砂石的配料对的,拌合均匀。(4)施工前应检查砂石等原材料质量及砂石拌和均匀限度。有效控制砂、石质量,减少杂质、有机物含量及机械人工拌合的均匀限度。2、一般项目: (1)级配砂石

7、的原材料质量符合设计规定。 (2)级配砂石的虚铺厚度符合规定,夯压密实情况、压实遍数等。3、项目允许偏差见下表。 砂石地基的允许偏差项次项目允许偏差(mm)检查方法1顶面标高15用水平仪或拉线和钢尺量检查2表面平度20用2m靠尺和楔形塞尺检查3砂石料粒径100筛分法4砂石料含泥量5%水洗法5砂石料有机质含量5%实验室焙烧法6含水量(与规定的最优含水量比较)2%烘干法7分层厚度(与设计规定比较)50水准仪七、成品保护1、回填砂石时,应注意保护好现场轴线桩、标高桩,并应经常复测。2、夯压时,应注意不要破坏基坑底面和侧面土的强度。3、地基范围内不应留有孔洞。4、施工中必须保证边坡稳定,防止坍塌。5、

8、级配砂石施工完毕后,如不连续施工,应适当洒水润湿。6、夜间施工时,应合理安排施工顺序,设有足够的照明设施。防止砂石级配不准或铺筑超厚。7、砂石铺夯完毕后,严禁小车及人在砂石垫层上面行走,必要时应在上面铺板行走。八、应注意的问题1、大面积下沉:重要因素是未严格按规定施工,分层过厚,辗压遍数不够,洒水局限性等。2、局部下沉:边沿和转角处夯压不实,留接槎未按规定搭接和夯实。3、级配不良:应配专人及时解决砂窝、石堆等问题,做到砂石级配良好。4、密实度不符合规定:坚持分层检查砂石地基的质量,每层纯砂检查点的干砂质量密度必须符合规定,否则不能进行上层的施工。九、级配砂石换填的范围:设计规定换填范围2#、3#为出基础筏板边线900mm。十、安全控制:1、必须做好施工人员的安全技术交底,使工人明白施工过程中应注意的安全事项。2、对所有操作人员进行专项安全交底。3、做好施工用电的管理工作,严禁电线拖地。4、夜间施工时必须要有足够的照明,打夯机操作者要特别注意,移动电箱和临时电缆时应注意安全保护。5、配合机械的人员要注意力集中,注意机械车辆的运动方向。
