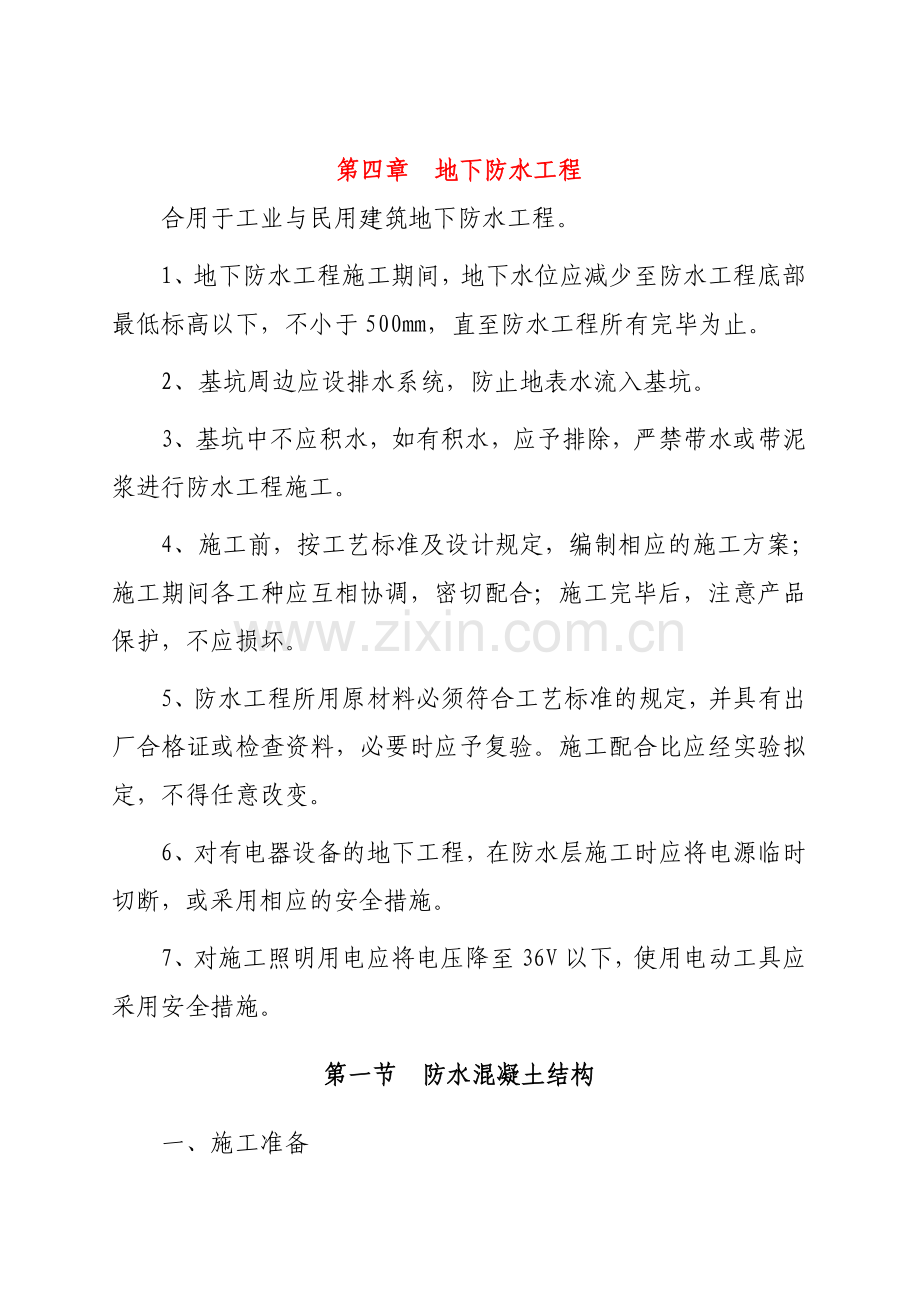

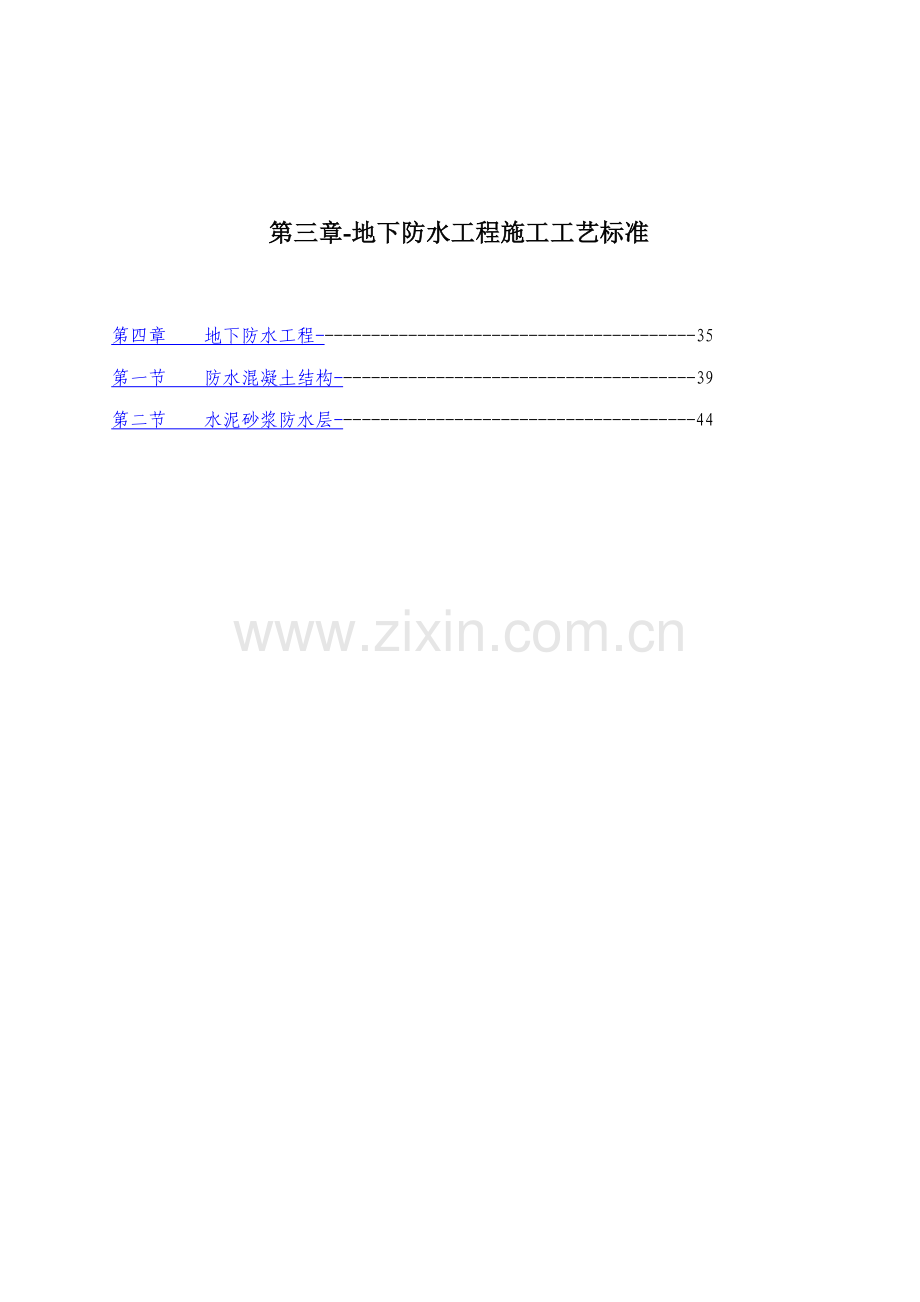

1、第三章-地下防水工程施工工艺标准第四章 地下防水工程35第一节 防水混凝土结构39第二节 水泥砂浆防水层44第四章地下防水工程合用于工业与民用建筑地下防水工程。1、地下防水工程施工期间,地下水位应减少至防水工程底部最低标高以下,不小于500mm,直至防水工程所有完毕为止。2、基坑周边应设排水系统,防止地表水流入基坑。3、基坑中不应积水,如有积水,应予排除,严禁带水或带泥浆进行防水工程施工。4、施工前,按工艺标准及设计规定,编制相应的施工方案;施工期间各工种应互相协调,密切配合;施工完毕后,注意产品保护,不应损坏。5、防水工程所用原材料必须符合工艺标准的规定,并具有出厂合格证或检查资料,必要时应
2、予复验。施工配合比应经实验拟定,不得任意改变。6、对有电器设备的地下工程,在防水层施工时应将电源临时切断,或采用相应的安全措施。7、对施工照明用电应将电压降至36V以下,使用电动工具应采用安全措施。第一节防水混凝土结构一、施工准备1、材料 水泥:标号不宜低于32.5号,品种宜用普通硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰质硅酸盐水泥。如采用矿渣硅酸盐水泥必须掺用外加剂,以减少泄水率。如遇有受侵蚀性介质作用时,应按设计规定选用水泥。砂、石:技术指标除应符合(JGJ5292)和(JGJ5392)的规定外,尚应符合下列规定:砂宜用中砂,含泥量不得大于3。石子最大粒径不宜大于40mm,所含泥土不得呈块状
3、或包裹石子表面,且不得大于1,吸水率不得大于1.5。掺合料:粉煤灰品质在级以上,掺量经实验拟定。外加剂:应根据具体情况采用减水剂、加气剂、防水剂及膨胀剂等。水:不具有害物质的洁净水。2、作业条件完毕钢筋、管道预埋件的隐蔽工程验收工作。固定模板的螺栓必须穿过混凝土墙时,应采用止水措施。止水的方法:穿墙螺栓(外加PVC套管)上,加焊止水环,止水环必须满焊。预留管道、预埋件穿过混凝土时,采用螺栓加堵头(见图41、图42)。防水混凝土结构施工时,木模板应提前浇水湿润,并将落在模板内的杂物清除干净,结构内部设立的钢筋及铁丝不得接触模板。选定配合比时,防水混凝土应通过实验拟定,其设计等级应提高0.2MPa
4、,其他各项技术指标应符合规定:1)水泥用量不得少于300kgm3,掺有活性粉细料时,水泥用量不得少于280kgm3。2)含砂率为3540;灰砂比宜为1:21:2.5;3)水灰比不宜大于0.6;4)塌落度不大于50mm,若掺用外加剂或采用泵送混凝土时,不受此限。5)掺用引气型外加剂的防水混凝土,其含气量应控制在35。二、操作工艺 1、混凝土搅拌必须严格按实验室的配合比告知单投料,按石子、水泥、砂顺序装入上料斗内, 先干拌0.51min再加水,加水后搅拌时间不应小于2min,塌落度控制在3050mm之间,一般为30mm左右。散装水泥、砂、石务必每车过称。雨季施工期间对砂、石天天测定含水率,以便调整
5、用水量。2、混凝土运送混凝土从搅拌机卸料后,应及时运至浇灌地点。当有离析泌水产生时,应在入模前进行二次搅拌。在高气温环境下,要特别掌握运送导致塌落度损失。为此,可在搅拌时预先增长估计损失量,也可以采用缓凝型减水剂调节。3、混凝土浇灌混凝土入模时的自由倾落高度不应超过2m,超高时应用串筒、溜槽下落等办法减少自由倾落高度,或在柱模中部开“生口”板,以减少自由倾落高度。防水混凝土施工,应采用机械振捣,以达成表面泛浆无气泡排出为度,插点间距应不大于50cm,严防漏振,欠振或过振。钢筋过密结构断面较小的部位,或大体积混凝土,严格按分层浇灌、分层振捣(分层厚度不宜大于300mm)的原则连续进行,在下面一层
6、混凝土初凝前,就应接着浇灌上一层。在浇灌地点按有关规定制作抗压、抗渗混凝土试块。4、施工缝的位置及接缝形式 防水混凝土应连续施工,底板、顶板宜少留施工缝。墙体水平施工缝,不应留在剪力或弯矩最大处或底板与墙交接处,其位置应留在高出底板不小于200mm处的墙体上。如墙体留垂直施工缝,应留在结构变形缝、后浇缝处,并应在接缝部位埋设橡胶或钢板止水片。墙体水平施工缝接缝形式见图43。墙厚在300mm以上时,可选用各种形式水平缝,当墙厚小于300mm时,可采用高低缝或平直缝加止水片。迎水面在低缝处,即外墙面做成低台阶。止水片设计无规定期在平缝中间埋厚34mm、宽300mm的钢板,钢板搭接处用电弧焊连接封闭
7、。施工缝新旧混凝土接搓处,继续浇灌前将其表面凿毛,清除浮浆和杂物,使之露出石子,用水冲洗干净后保持湿润,铺一层2025mm厚防水(1:1)水泥砂浆,与墙体混凝土配合比相同的水泥砂浆或高砂率混凝土,然后才干浇灌防水混凝土。5、养护常温下混凝土浇灌完后46h(小时)内必须覆盖并浇水养护,3d(天)内天天浇水46次,3d(天)后天天浇水23次,养护时间不少于14d(天)。 墙体浇灌3d后将侧模松开,宜在侧模与混凝土表面缝隙中浇水,以保持湿润。6、冬期施工广州地区的冬天施工,大都在零上温度,只有极短时间会接近零度,故养护和保温工作可结合进行,一般可在混凝土表面覆盖湿草袋,上铺塑料薄膜保持湿度,再辅以干
8、草袋保温。养护中须随时掌握湿度的变化情况。拆模时结构表面温度与周边气温的温差不得超过15。三、质量标准1、保证项目防水混凝土的原材料、外加剂及预埋件等必须符合设计规定和施工规定。防水混凝土必须密实,其抗压强度和抗渗等级必须符合设计规定,抗渗规定一般大于0.6MPa(S6)。施工缝、变形缝、止水片(带)、穿墙管件、支模铁件等设立和构造必须符合设计规定和施工规范规定,严禁有渗漏。2、基本项目混凝土外观检查表面应平整,无露筋、蜂窝等缺陷,预埋件的位置、标高对的。3、允许偏差。防水混凝土的允许偏差见表41。四、施工注意事项1、避免工程质量通病蜂窝、麻面的导致因素是振捣不妥、脱模早,模板干燥、模板缝隙偏
9、大漏浆所致。导致孔洞的因素是漏振。当管道密集、预埋件和钢筋过密处浇灌混凝土有困难时,应采用相同抗渗等级的细石混凝土浇灌。大管径套管或面积大的预埋钢板应设浇灌振捣孔,以便于浇灌、振捣、排气。渗水、漏水是由于施工缝接槎未解决好或施工中漏振、随意加水、水灰比不准等操作因素导致。应严格控制加水量,按工艺标准规定振捣密实,并认真解决好施工缝。2、重要安全技术措施钢质大模板安装完毕后,应增设导电措施,并与地线相接,防止机电设备漏电伤人。板与梁模板拆除时,混凝土的强度如设计无规定期,应符合(GBJ5020492)第2.4.1条表2.4.1规定。3、产品保护保护钢筋、模板的位置对的,不得踩踏钢筋和避免模板变位
10、。在拆模板或吊运其他物件时,不得碰坏施工缝及损坏止水带。保护好穿墙管、电线管。电线盒及预埋件的位置,防止振捣时预埋件位移。第二节水泥砂浆防水层水泥砂浆防水层的一般规定:1、基层表面应平整、坚实、粗糙、清洁、刚性多层(五皮式)水泥浆防水层规定表面充足湿润,无积水。2、刚性多层作法防水层,在迎水面宜用五层交叉抹面作法,在背水面宜用四层交叉抹面作法。3、掺外加剂的水泥砂浆防水层不管迎水面或背水面均须分两层铺抹,表面应压光,总厚度不应小于20mm。4、水泥砂浆的稠度宜控制在7080mm,水泥砂浆应随拌随用。 5、结构阴阳角处,均应做成园角,园弧半径一般阴角为50mm,阳角为10mm。 6、防水层的施工
11、缝需留斜坡阶段形槎,并应依照层次操作顺序连续施工,层层搭接紧密。留槎的位置一般宜留在地面上,亦可在墙面上,但须离开阴阳角200mm处。五皮式水泥砂浆防水层施工(刚性多层做法)一、施工准备1、材料水泥:宜用32.5号以上的普通硅酸盐水泥、膨胀水泥或矿渣硅酸盐水泥。如遇有侵蚀介质作用时应按设计规定选用。砂:宜用中砂,不得具有杂物,含泥量不得超过3,不得具有垃圾、草根等有机杂物;粒径大于3mm的砂在使用前应筛除。外加剂:宜采用减水剂、早强剂等外加剂外,亦可掺入有机硅防水剂和水玻璃矾类防水促凝剂。2、作业条件地下室预留孔洞及排水管道安装完毕,并办理隐蔽验罢手续。混凝土墙、地面,如有蜂窝及松散要剔除,后
12、浇带、施工缝要凿毛,用水冲刷干净。先涂素水泥浆(1:1水泥浆掺10107胶薄涂一层)一层2mm,然后用1:3水泥砂浆找平或用1:2干硬性水泥砂浆填压实,表面有油污应用10浓度的烧碱(氢氧化纳)溶液刷洗干净。 混合砂砌筑的砖墙上抹防水层时,必须在砌砖时划缝,深度为810mm。预埋件、预埋管道露出基层时必须在其周边剔成2030mm宽、5060mm深的沟槽,用1:2干硬性水泥砂浆填压实。混凝土基层解决1)、新建混凝土工程,宜做成粗糙面,拆模后立即用钢丝刷将光滑的混凝土表面刷毛,并在抹面前浇水冲刷干净。2)、旧混凝土工程补做防水层时,需用钻子、凿、钢丝刷将表面凿毛,清理干净后再冲水,刷洗干净。3)、表
13、面凹凸不平、蜂窝孔洞应根据不同情况分别进行解决。4)、混凝土结构的施工缝按构造施工,要沿缝剔成“V”形斜坡槽;用水冲洗后,再用素灰打底、水泥砂浆压实抹干。槽深一般在10mm左右,见图4-4。 砖砌体基层解决:对于新砌体,应将其表面残留的砂浆等污物清除干净,并浇水冲洗。对于旧砌体,要将其表面酥松表皮及砂浆等污物清理干净。灰浆的配合比和拌制1)、灰浆的配合比灰膏:水灰比为0.370.4,标准圆锥体沉入深度为70mm。水泥浆:水灰比为0.550.60。水泥砂浆:灰砂比1:1.52.5,水灰比为o.400.50左右,标准圆锥体沉入深度为7580mm。2)、灰浆的拌制灰浆的拌制以机械搅拌为宜,亦可用人工
14、搅拌。拌合时要严格按照配合比加料,拌合要均匀一致,水泥砂浆应随拌随用。拌合好的灰浆,存放时间控制为:普通硅酸盐水泥砂浆,当气温为520时,不应超过60min;当气温为2035时,不应超过45min。矿渣硅酸盐水泥和火山灰硅酸盐水泥砂浆,相应温度情况下分别不应超过90min和50min。二、操作工艺1、混凝土顶板与墙面五层防水层操作第一层:水泥浆层,厚2mm。先抹一遍1mm厚水泥浆,用铁抹子(灰匙)往返用力压抹,填实基层表面的孔隙,随即在其表面再抹一道厚1mm的水泥浆找平层,并用湿毛刷在水泥浆层表面按顺序轻轻涂刷一遍。第二层:水泥砂浆层,厚45mm。在水泥浆层初凝时抹水泥砂浆层,抹压力度以使砂浆
15、层薄薄压入水泥浆层为宜。抹完后,在砂浆初凝时用横扫按顺序向一个方向扫出横向条纹。第三层:水泥浆层,厚2mm。在第二层水泥砂浆层凝固并具有一定强度(一般隔12h),适当浇水湿润,分次用铁抹子压实,一般抹压34次为宜,其方法同第一层。第四层:水泥砂浆,厚45mm。在第三层凝结前,按照第二层的施工方法进行,抹压后不扫条纹,而是在砂浆初凝前,分次抹压34遍,最后再压光。第五层:水泥浆层,厚1mm。在第四层水泥砂浆抹压两遍后,用毛刷均匀地将水泥浆涂刷在第四层表面,随第四层抹实压光。五层抹面法重要用于防水工程的迎水面,而背面则用四层抹面法即可。2、砖墙面防水层的操作第一层是刷水泥浆一遍,厚度约为1mm,用
16、毛刷往返涂刷均匀。涂刷后,再抹第二、三、四层等,其操作方法与混凝土基层防水层相同。3、地面防水层的操作地面防水层操作与墙面、顶板操作不同的地方是,水泥浆层不采用刮抹的方法,而是把拌合好的水泥浆倒在地面上,用刷往返用力涂刷均匀,第二、四层是水泥浆层初凝前后把拌合好的水泥砂浆层按厚度规定均匀铺上,按墙面、顶板操作规定抹压,各层厚度均与墙面、顶板防水层相同。 4、养护环境阴凉、潮湿的地下室、地下沟道等,可以不必浇水养护。一般情况,防水层终凝后,每隔4h浇水一次,保持防水层表面经常湿润。防水的养护期一般为14d。在通风良好及有阳光照射的地方,应在防水层上覆盖湿草席、麻袋等。三、质量标准1、保证项目原材
17、料、外加剂配合比及其分层做法必须符合设计规定和施工规范规定。水泥砂浆防水层与基层必须结合牢固,无空鼓。2、基本项目外观表面平整,密实,无裂纹、起砂、麻面等缺陷,阴阳角呈圆弧形或钝角,尺寸符合规定。留槎位置对的,按层次顺序操作,层层搭接紧密。修补空鼓、裂缝时,将空鼓处的防水层剔成斜坡形。3、检评标准按照本节质量标准的规定,用观测和尺量方法检查。四、施工注意事项1、避免工程质量通病空鼓:基层污染物未解决好或刷水泥浆前基层表面未进行凿毛。裂纹:配合比不妥或称料不准,初期干燥脱水,后期养护不妥,施工时压实、压光不好等,会产生裂纹。 渗漏:各层抹灰时间掌握不妥,层间施工间隔时间短,出现流坠,或水泥浆抹上后干得太快,抹面层砂浆粘结不牢导致渗水;接槎、穿墙及楼板管洞解决不好易导致局部渗漏。2、重要安全技术措施参照本章第一节规定中有关内容。3、产品保护抹灰棚架要离开墙面200mm,拆棚架时不得碰坏棱角及墙。抹完防水砂浆的防水面,在24h内严禁上人踩踏。
