面砖嵌贴施工方案.doc

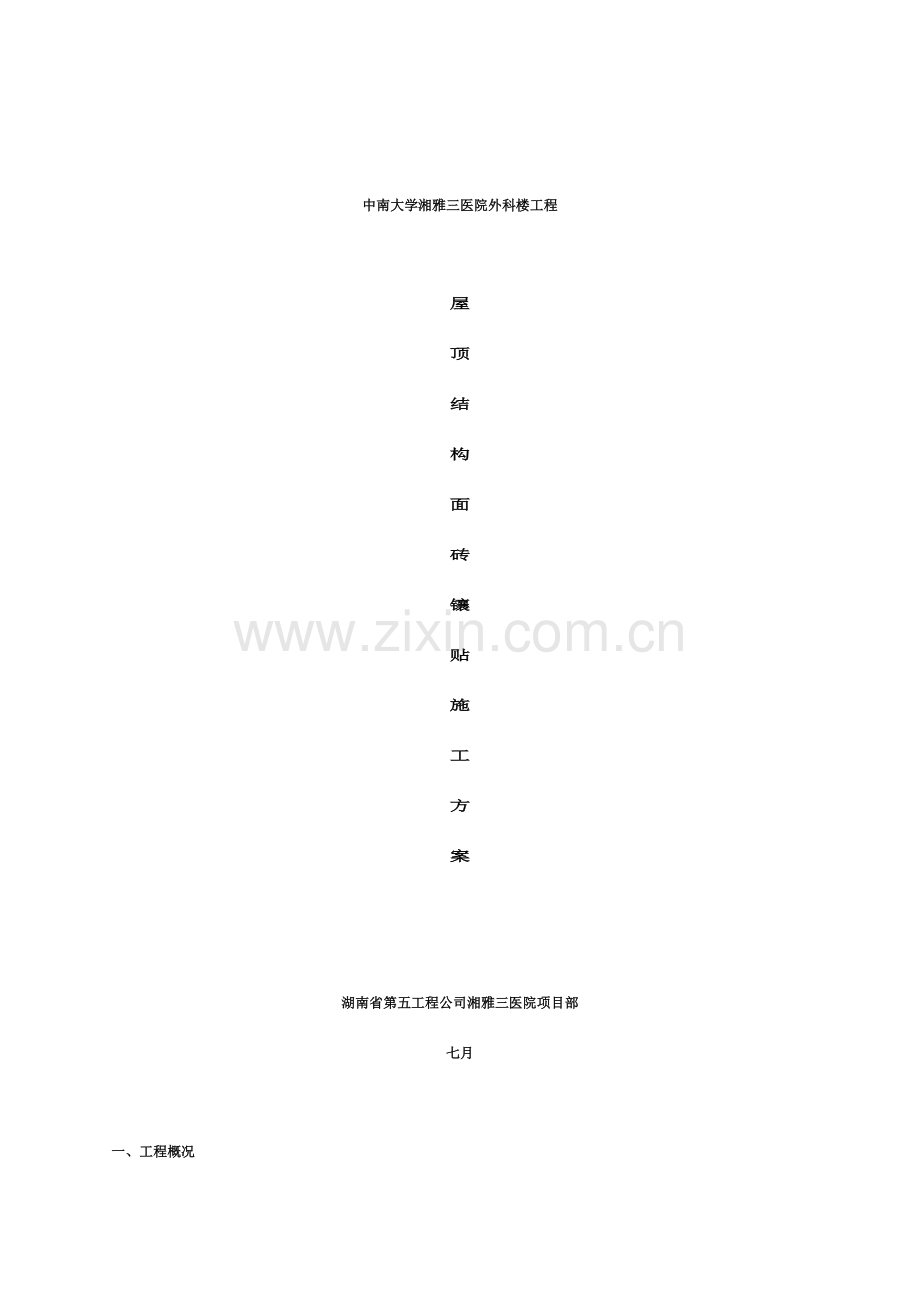

中南大学湘雅三医院外科楼工程

屋
顶
结
构
面
砖
镶
贴
施
工
方
案

湖南省第五工程公司湘雅三医院项目部
七月

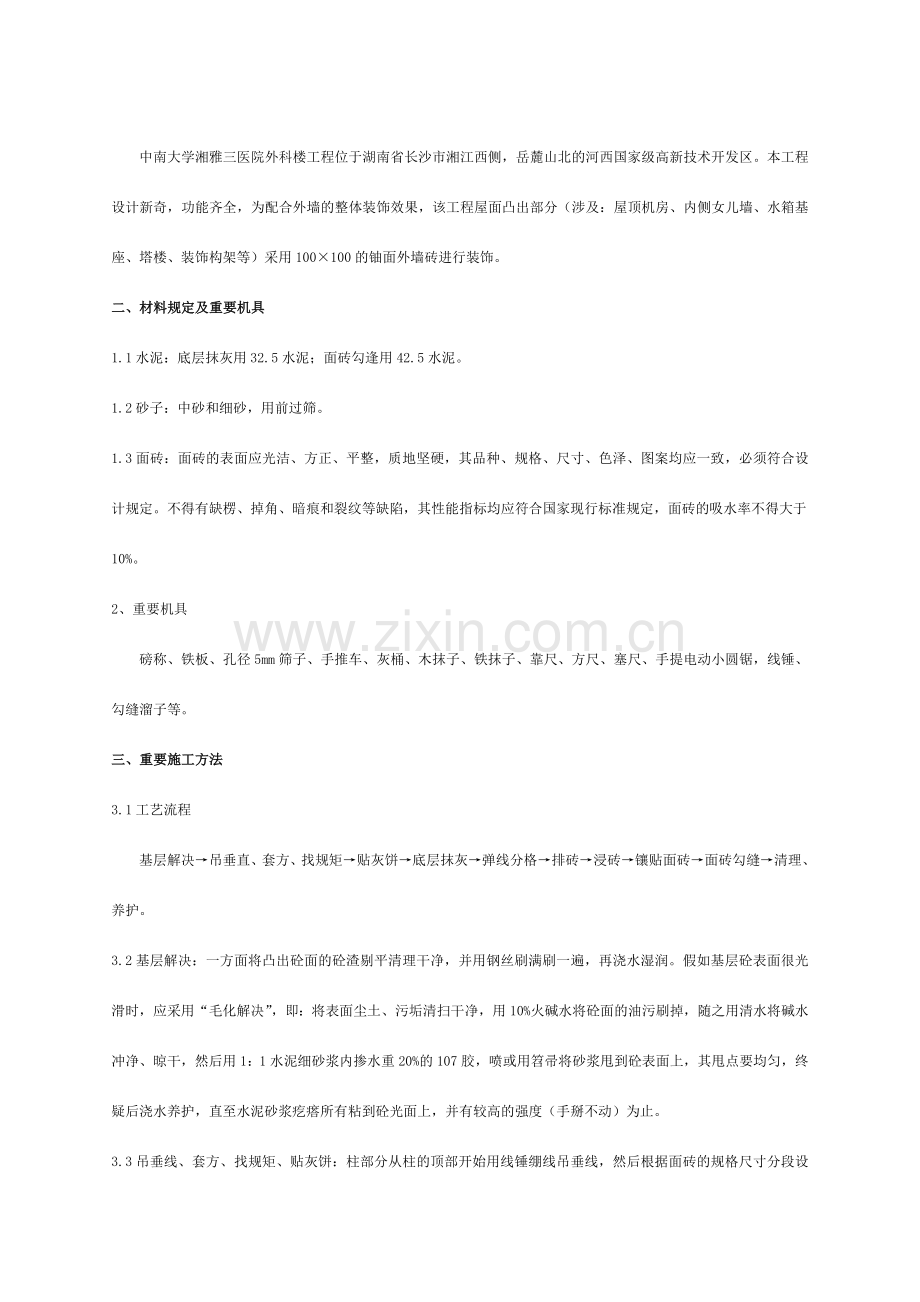

一、工程概况
中南大学湘雅三医院外科楼工程位于湖南省长沙市湘江西侧，岳麓山北的河西国家级高新技术开发区。本工程设计新奇，功能齐全，为配合外墙的整体装饰效果，该工程屋面凸出部分（涉及：屋顶机房、内侧女儿墙、水箱基座、塔楼、装饰构架等）采用100×100的铀面外墙砖进行装饰。
二、材料规定及重要机具
1.1水泥：底层抹灰用32.5水泥；面砖勾逢用42.5水泥。
1.2砂子：中砂和细砂，用前过筛。
1.3面砖：面砖的表面应光洁、方正、平整，质地坚硬，其品种、规格、尺寸、色泽、图案均应一致，必须符合设计规定。不得有缺楞、掉角、暗痕和裂纹等缺陷，其性能指标均应符合国家现行标准规定，面砖的吸水率不得大于10%。
2、重要机具
磅称、铁板、孔径5mm筛子、手推车、灰桶、木抹子、铁抹子、靠尺、方尺、塞尺、手提电动小圆锯，线锤、勾缝溜子等。
三、重要施工方法
3.1工艺流程
基层解决→吊垂直、套方、找规矩→贴灰饼→底层抹灰→弹线分格→排砖→浸砖→镶贴面砖→面砖勾缝→清理、养护。
3.2基层解决：一方面将凸出砼面的砼渣剔平清理干净，并用钢丝刷满刷一遍，再浇水湿润。假如基层砼表面很光滑时，应采用“毛化解决”，即：将表面尘土、污垢清扫干净，用10%火碱水将砼面的油污刷掉，随之用清水将碱水冲净、晾干，然后用1：1水泥细砂浆内掺水重20%的107胶，喷或用笤帚将砂浆甩到砼表面上，其甩点要均匀，终疑后浇水养护，直至水泥砂浆疙瘩所有粘到砼光面上，并有较高的强度（手掰不动）为止。
3.3吊垂线、套方、找规矩、贴灰饼：柱部分从柱的顶部开始用线锤绷线吊垂线，然后根据面砖的规格尺寸分段设点、做灰饼。横线则以屋面水平点和各梁位置的水准线交圈控制，做好灰饼，每层打底时则以此灰饼作为基准点进行控制，使其底层抹灰做到横平竖直。无论什么地方贴砖均应为整砖、砖缝以6—8mm为宜，以此控制贴面砖基层部位的尺寸。
3.4抹底层砂浆：先刷一道掺水重20%的107胶水泥素浆，紧跟着分层分遍抹底层砂浆（砂浆配比宜为1：3），每层厚度不应大于7mm，且应在前一层终凝后再抹后一层，找平层总厚度不应大于25mm；（如有粉刷层厚度大于25mm则采用加铺钢丝网进行防裂、防空鼓解决）。抹后用木抹子搓平，第二天浇水养护。
3.5弹线分格：待基层抹灰六、七层干时，即可按图纸规定进行分段分格弹线，同时亦可进行面层贴标准点的工作，以控制面层尺寸及垂直、平整。
3.6排砖：根据大样图及梁、柱尺寸进行横竖向排砖，以及在同一梁面上的横竖向排列，均不得有一行以上的非整砖。斜梁与柱接头的位置，应将面砖切成梯形布置，不宜切成三角形。
3.7浸砖：墙砖镶贴前，一方面要将面砖清洗干净，放入清水中浸泡2小时以上，取出待表面晾干或擦干净后方可使用。
3.8面砖镶贴：镶贴面砖应自上而下量总尺，对所贴部位进行分格，从最下一层面砖下皮位置先稳好靠尺，以此托住第一面砖，在面砖外皮上口拉水平通线，作为镶贴的标准。在贴面砖时，用1：1水泥砂浆加水重20%的107胶，在砖的背面抹3—4mm厚粘贴层，将面砖贴在粉好的底层上，然后用小木锤轻敲面砖的正面，使之附线，在用砌刀调节竖缝，并用靠尺通过基准点调整面砖的垂直度和平整度。
3.9阳角解决：将阳角处的两边的面砖阳角切成35—40度的角，用两块拼接成900；切角时应安排专人进行面砖切角，在切角的时候应保持面砖所切之角一致，角线完好完整，在阳角处面砖镶贴时要将切好的角互相相应并应保证角内砂浆饱满。
3.10面砖勾缝和清洗：面砖铺贴好以后，待面砖与基层的粘接层有一定的强度后，用1：1水泥细砂浆勾缝，（砂子用前必须用细筛过筛）先勾水平缝在勾竖向缝，勾好后的缝宽度宜为6—8mm，并凹进面砖外表面2—3mm。面砖勾缝完毕后2—3h后，用抹布蘸水将面砖擦洗干净。根据现场气温情况对面砖完毕的勾缝砂浆进行养护。
四、质量规定及检查标准
4.1质量规定
a.面砖的品种、规格、颜色、图案必须符合设计规定和符合现行标准的规定。
b.面砖镶贴必须牢固，无歪斜、缺楞、掉角和裂缝等缺陷。
c.镶贴好的面砖应表面平整、洁净，颜色一致，无变色、起碱、污痕，无显著的光泽受损处，无空鼓。
d.面砖接缝、勾缝密实、平直，宽窄一致，颜色一致，阴阳角接缝通顺顺直；
4.2检查标准
外墙面砖镶贴的质量标准均应符合《外墙饰面砖工程施工及验收规程》。
外墙面砖工程的尺寸允许偏差及检查方法：
序号
检查项目
允许偏差
检查方法
1
立面垂直
3
用2m托线板检查
2
表面平整
2
用2m靠尺、楔形塞尺检查
3
阳角方正
2
用方尺、楔形塞尺检查
4
接缝平直
3
拉5m线，（局限性5m时拉通线），用尺检查
5
接缝深度
1
用尺量
6
接缝宽度
1
用尺量

五、安全文明施工措施：
为了更好的贯彻安全生产管理工作，提高社会信誉和经济效益，保证安全生产，文明施工，特制订如下安全生产措施：
5.1严格执行各项安全管理制度和安全操作规程，建立健全安全生产责任制，对新进场工人进行安全知识教育，通过教育，掌握了一定的安全知识方可持证上岗。
5.2在各通道口、工人上班的重要施工道口等处设立安全警告标志，悬挂安全标语，配备专职安全员，做好各项技术安全交底工作，对违反安全操作人员除处以罚款外，严重者坚决予以清退。
5.3所有工作人员进入施工现场前，必须接受安全教育，了解现场施工情况及安全注意事项，进入现场工作时，必须按规定对的穿戴防护用品。
5.4进入施工现场的所有操作人员，必须戴好安全帽，不得穿拖鞋、硬塑底鞋进行施工操作，高空作业必须系好安全带，立体交叉作业必须搭好安全防护棚，作好隔离防护措施。
5.5经常检查电路系统安全，所有电器设备均按一机一闸一漏保配置。严禁电线在场内乱接乱挂，所有电线线路应由持证电工负责接线，检查和维护修理。
5.6严禁酒后作业。严禁高空抛物。
5.7脚手架搭设后，必须由安全组检查验收后方可使用，未经技术负责人许可，不得随意拆除安全防护栏杆和有关连墙杆，现浇楼板和外脚手架不得集载和超载。
5.8所有机械设备运转部位做好安全罩，操作人员必须持证上岗。
5.9所有施工用电配线与钢管脚手架或钢结构架空，配电箱设立门锁，并做好防雨措施。所有电器设备必须有接地接零保护并有漏电保护器，经常作漏电实验。
5.10严禁由高处向低处投入垃圾或物件，搞好“三宝”“四口”“五临边”的防护。
5.11搞好施工过程中文明施工工作，各施工段施工完毕后立即进行清理、清扫，施工外架和施工层四周不允许放置不稳定物件，以免滑落伤人。
5.12大风、大雨等有碍施工期间，要采用相应安全技术措施，以防发生事故。
