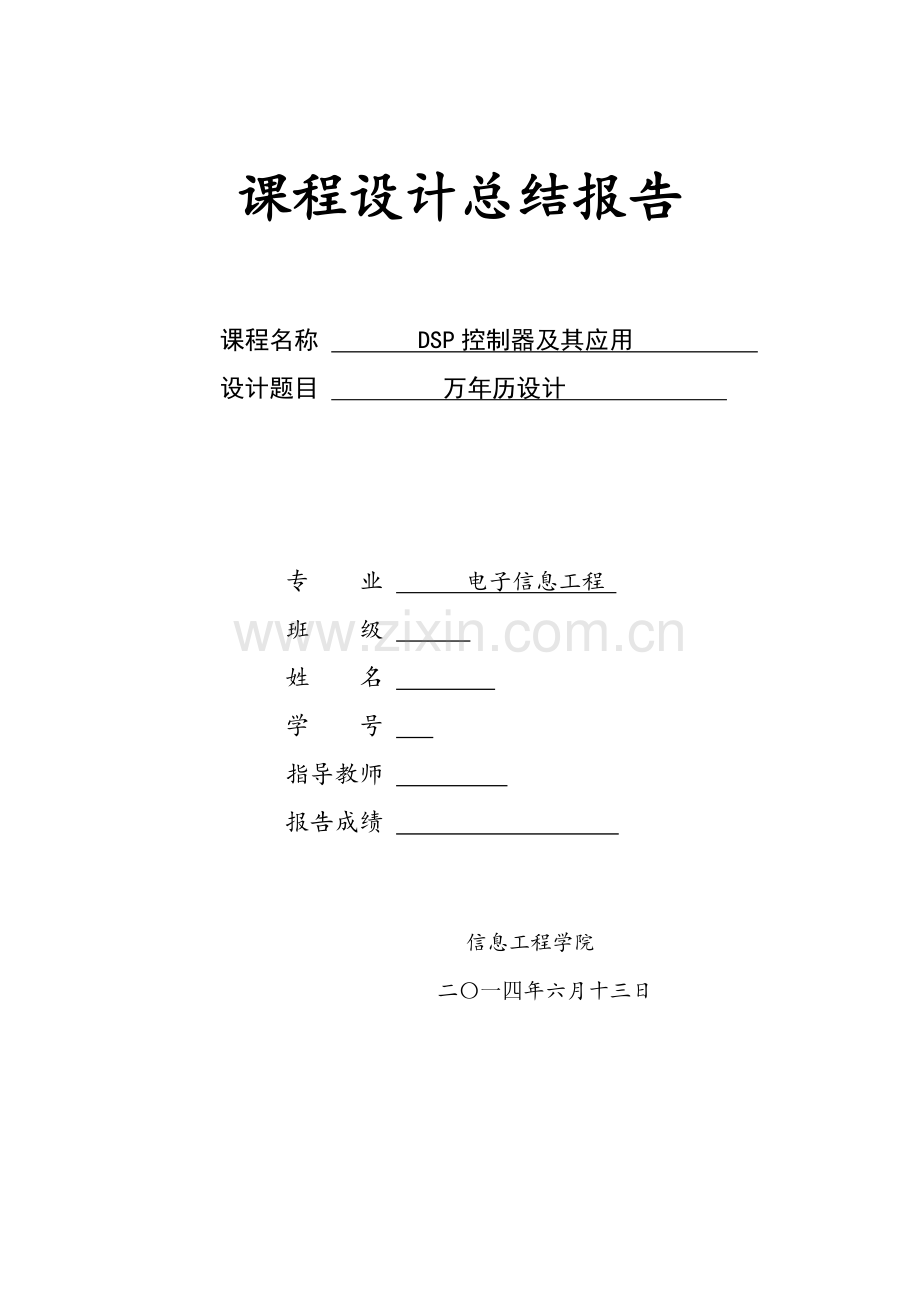

课程设计总结报告

课程名称 DSP控制器及其应用
设计题目 万年历设计

专 业 电子信息工程
班 级
姓 名
学 号
指导教师
报告成绩

信息工程学院
二〇一四年六月十三日
2

目 录

前 言 3
第一章 设计要求 4
1.1 基本要求 4
1.2 提高要求 4

第二章 系统的组成和工作原理 5
2.1 DSP TMS320 VC5509APGE芯片的工作原理 5
2.2 LCD1602液晶显示器的工作原理 6

第三章 主电路图及程序流程图 7
3.1主电路图 7
3.2程序总流程图 7
3.3程序分块流程图 8

第四章 软件程序设计 9
4.1 程序 9
4.2 调试与处理出现问题 9

第五章 设计总结 20
附录1：参考文献 30

前 言
随着科技的不断发展，诞生了越来越多的电子产品。比如手表，时钟等等，现在的钟表在功能设计上不断地完善，不仅仅可以显示时间（时分秒），而且可以显示年月日，星期几等等。
科技的发展离不开人类的不断努力，培养高科技人才是21世纪必做的事。作为祖国的接班人更要努力学习好电子信息这门科技专业。因此我们要不断的接触各种电子产品，加强对电子技术 技术理论的掌握和实际的应用 。在本次的实验中，我们就 以 DSP芯片为核心控制电子钟，具有多项显示，用2812上的LCD液晶显示屏显示当前年、月、日、时、分、秒。

第一章 设计要求
本次课程设计要求设计一个万年历，利用DSPTMS320 VC5509APGE芯片控制，使用程序来控制时间的实时更新，当秒加到60时，分自动加1，当分加到60时，小时自动加1，当小时加到24，天加1，天加到30时，月加1，月加到12时，年加1，使用I602上的LCD液晶显示屏显示当前年、月、日、时、分、秒。对现有器件进行简单地编程，实现各种简单地显示控制。
1.1 设计目的
1. 学习软件的安装，熟悉运用CCS v3.3软件，加强软件编程能力；
2. 学习DSP芯片的I/O端口的控制方法；
3. 了解1602字符液晶的使用功能
4. 能够对现有器件进行简单地编程，实现各种简单地显示控制。

1.2 基本要求
⑴ 此系统先显示设定的当前时间（年月日时分秒），并进行计数
⑵ 设计硬件外扩电路，同时设计软件程序进行软硬件联系调试
⑶ 连接仿真器，在液晶显示屏上进行显示

第二章系统的组成和工作原理
2.1 DSP TMS320 VC5509APGE芯片
2.1.1 DSP TMS320 VC5509APGE芯片引脚图。

2.1.2 DSP开发环境
ccs 3.3,Easy5509开发板的程序都是基于TI 公司的 CCS3.3 。

2.1.3 软件安装
1) 首先安装 CCS3.3。安装步骤可直接运行光盘中软件目录下的 CCS 软件的 setup.exe，按提示操作，即可完成 CCS 的安装，接着按手册说明顺序安装CCS补丁软件

2）然后连接好硬件与仿真器，连与电脑接口，打开电脑的设备管理器，寻找刚检测到的未知设备，更新驱动，接着安装仿真器驱动，注意要和 CCS 安装在同一个目录；

3）打开set up ccs,设置。具体可看手册。最后可以打开ccs软件，进行编写程序，同时连接硬件，测试是否连接。
2.2 LCD1602液晶显示器
2.2.1 1602LCD液晶显示原理
LCD1602液晶显示器的工作原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、易于实现全彩色显示的特点，目前已经被广泛应用在便携式电脑、数字摄像机、PDA移动通信工具等众多领域。
引脚图：

1602采用标准的16脚接口，其中：
第1脚：VSS为电源地 第2脚：VCC接5V电源正极
第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高
第4脚：RS为寄存器选择，高电平1时选择数据寄存器、低电平0时选择指令寄存器。
第5脚：RW为读写信号线，高电平(1)时进行读操作，低电平(0)时进行写操作。
第6脚：E(或EN)端为使能(enable)端,高电平(1)时读取信息，负跳变时执行指令。
第7～14脚：D0～D7为8位双向数据端。
第15～16脚：空脚或背灯电源。

第三章 主电路图及流程图
4.1 主电路图

4.2程序总流程图
该设计用DSP程序完成。程序总的流程图如下：

接通电源，DSP和时钟初始化，读取时钟数据，DSP进行处理程序，LCD1602显示器接受数据并进行显示。每200ms检测一次时间。

4.3程序分块流程图
4.3.1 LCD1602液晶显示模块

当DSP一上电，显示一个时间，一定时间后，显示程序中设置的时间，并实时刷新时间，将要要显示的时间送入LCD1602中，实现万年历的显示。利用LCD1602 16*2的数组，自己设置两个长度为10的数组，第一行显示年月日，第二行显示时分秒，如第一行：2014-12-12，第二行：12-12-12。秒表时间接近于60秒旨在能够快速的检测分秒日月，是否能够转换增加。
4.3.2 时钟模块

先判断1s延迟是否到了，如否，如否，则返回，如是，则将秒加1，加到60秒时，分加1，并将秒置0，分加到60时，小时自动加1，当小时加到24时，天加1，天加到30时，月加1，月加到12时，年加1。从而实现万年历的设计。
第四章 软件程序设计
#include <csl.h>
#include <csl_pll.h>
#include <csl_emif.h>
#include <csl_chip.h>
#include <stdio.h>

#define led8 (*((unsigned int *)0x200001))
#define Digital8 (*((unsigned int *)0x200002))
#define LCD_REG (*((unsigned int *)0x200003))
#define buzzer (*((unsigned int *)0x200004))
#define USER_SW (*((unsigned int *)0x200005))
#define LCD_DATA (*((unsigned int *)0x200006))

#define UART_BASE_ADDR 0x200008
#define RBR *((int *)(UART_BASE_ADDR+0))
#define THR *((int *)(UART_BASE_ADDR+0))
#define IER *((int *)(UART_BASE_ADDR+1))
#define IIR *((int *)(UART_BASE_ADDR+2))
#define FCR *((int *)(UART_BASE_ADDR+2))
#define LCR *((int *)(UART_BASE_ADDR+3))
#define MCR *((int *)(UART_BASE_ADDR+4))
#define LSR *((int *)(UART_BASE_ADDR+5))
#define MSR *((int *)(UART_BASE_ADDR+6))
#define SCR *((int *)(UART_BASE_ADDR+7))
#define DLL *((int *)(UART_BASE_ADDR+0))
#define DLM *((int *)(UART_BASE_ADDR+1))

#define comm 0
#define dat 1
/*要显示的字符*/
unsigned char str1[]={"2014-12-30"};
unsigned char str2[]={"23-59-55"};
Uint16 nian,yue,ri,shi,fen,miao,a;
void Delay(unsigned int nDelay);
void wr_lcd(unsigned char dat_comm, unsigned int content);
void delaynum(unsigned int d_time);
/*锁相环的设置*/
PLL_Config myConfig = {
0, //IAI: the PLL locks using the same process that was underway
//before the idle mode was entered
1, //IOB: If the PLL indicates a break in the phase lock,
//it switches to its bypass mode and restarts the PLL phase-locking
//sequence
12, //PLL multiply value; multiply 12 times
2 //Divide by 2 PLL divide value; it can be either PLL divide value
//(when PLL is enabled), or Bypass-mode divide value
//(PLL in bypass mode, if PLL multiply value is set to 1)
};
/*SDRAM的EMIF设置*/
EMIF_Config emiffig = {
0x221, //EGCR : the MEMFREQ = 00,the clock for the memory is equal to cpu frequence
// the WPE = 0 ,forbiden the writing posting when we debug the EMIF
// the MEMCEN = 1,the memory clock is reflected on the CLKMEM pin
// the NOHOLD = 1,HOLD requests are not recognized by the EMIF
0xFFFF, //EMI_RST: any write to this register resets the EMIF state machine

0x1fff, //CE3_1: CE0 space control register 1
0x00ff, //CE3_2: CE0 space control register 2
0x00ff, //CE3_3: CE0 space control register 3

0x1fff, //CE1_1: CE0 space control register 1
// Asynchronous, 16Bit
0x00ff, //CE1_2: CE0 space control register 2
0x00ff, //CE1_3: CE0 space control register 3

0x1FFF, //CE2_1: CE0 space control register 1
// Asynchronous, 16Bit
0xFFFF, //CE2_2: CE0 space control register 2
0x00FF, //CE2_3: CE0 space control register 3

0x1fff, //CE3_1: CE0 space control register 1
0x00ff, //CE3_2: CE0 space control register 2
0x00ff, //CE3_3: CE0 space control register 3

0x2911, //SDC1: SDRAM control register 1
// TRC = 8
// SDSIZE = 0;SDWID = 0
// RFEN = 1
// TRCD = 2
// TRP = 2
0x0410, //SDPER : SDRAM period register
// 7ns *4096
0x07FF, //SDINIT: SDRAM initialization register
// any write to this register to init the all CE spaces,
// do it after hardware reset or power up the C55x device
0x0131 //SDC2: SDRAM control register 2
// SDACC = 0;
// TMRD = 01;
// TRAS = 0101;
// TACTV2ACTV = 0001;
};

/*************以下内容为LCD的读写等函数**************/
TMS320VC5509 DSP External Memory Interface (EMIF) Reference Guide
*/
//*addr为CPLD寄存器操作专用指针

void delay(unsigned int d_time)
{
while(d_time--);
}
main()
{
int temp,k;
CSL_init();
CHIP_RSET(XBSR,0x0a01);
PLL_config(&myConfig);
EMIF_config(&emiffig);
a=20;
nian=14;
yue=12;
ri=31;
shi=23;
fen=59;
miao=55;

wr_lcd(comm,0x01); //清屏指令
wr_lcd(comm,0x38); //设定LCD为16*2，5*7矩阵，8位数据接口
wr_lcd(comm,0x0f); //显示ON 光标ON，闪烁ON
wr_lcd(comm,0x06); //文字不动，光标

while(1)
{

miao++;
if(miao==60)
{
miao=0;
fen++;

if(fen==60)
{
fen=0;
shi++;

if(shi==24)
{
shi=0;
ri++;
if(ri==32)
{
ri=1;
yue++;
if(yue==13)
{
yue=1;
nian++;
if(nian==99)
{
nian=0;
a++;
}
}
}
}
}
}
str1[0]=a/10+0x30;
str1[1]=a%10+0x30;
str1[2]=nian/10+0x30;
str1[3]=nian%10+0x30;
str1[4]='-';
str1[5]=yue/10+0x30;
str1[6]=yue%10+0x30;
str1[7]='-';
str1[8]=ri/10+0x30;
str1[9]=ri%10+0x30;

str2[0]=shi/10+0x30;
str2[1]=shi%10+0x30;
str2[2]=':';
str2[3]=fen/10+0x30;
str2[4]=fen%10+0x30;
str2[5]=':';
str2[6]=miao/10+0x30;
str2[7]=miao%10+0x30;

wr_lcd(comm,0x80); //第一行字符地址
for(k=0;k<10;k++)
{
wr_lcd(dat,str1[k]);
delay(200);
}
/* wr_lcd(comm,0x80); //第一行字符地址
for(k=0;k<16;k++)
{
wr_lcd(dat,str1[k]);
delay(200);
} */
wr_lcd(comm,0xc0); //第二行数据指针的地址
for(k=0;k<8;k++)
{
wr_lcd(dat,str2[k]);
delay(200);
}

delay(5000);

}

//LCD输出设置

}

void delaynum(unsigned int d_time)
{
while(d_time--);
}
void wr_lcd(unsigned char dat_comm, unsigned int content)
{
Delay(40);
if(dat_comm)
{
LCD_REG=0x01;
LCD_DATA=content; //数据端口
LCD_REG=0x03; //en=0
delaynum(80);
LCD_REG=0x00; //en=0
}
else
{
LCD_REG=0x00;
LCD_DATA=content;
LCD_REG=0x02; //rs==1 en==0 写指令端口
delaynum(80);
LCD_REG=0x00; //en=0

}
Delay(100);
}

void Delay(unsigned int nDelay)
{
int ii,jj,kk=0;
for ( ii=0;ii<nDelay;ii++ )
{
for ( jj=0;jj<1024;jj++ )
{
kk++;
}
}
}
* End of lcd.c

第五章 设计总结
在两周万年历的课程设计中，我首先学到的是软件的安装，在前几天，一直安装CCS3.3和驱动，尽管电脑系统是32位的，因为装不上补丁不能用。接下来学习的就是软件的编写，基本要求是可对年月日时分秒进行计数。当秒加到60时，分自动加1，当分加到60时，小时自动加1，当小时加到24，天加1，天加到30时，月加1，月加到12时，年加1。这部分我们原先需要用的是定时器，但是一直无法显示出想要的效果，最后是在老师的指导下将定时器那部分程序直接用延时程序代替。最后将软硬件联系调试，在1602上正常显示时间并进行运作。
