焊接方法与工艺实践教学部分.doc

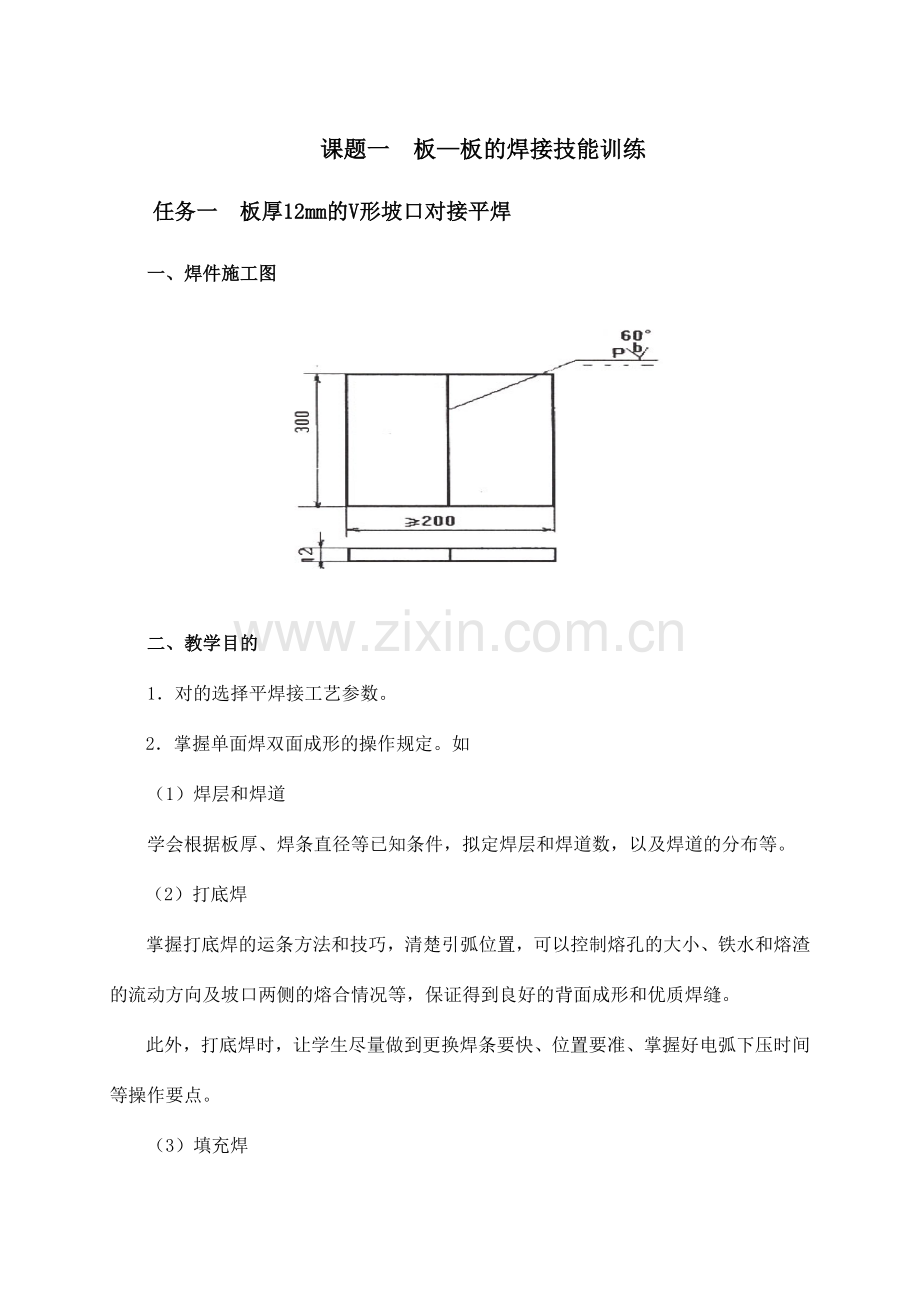

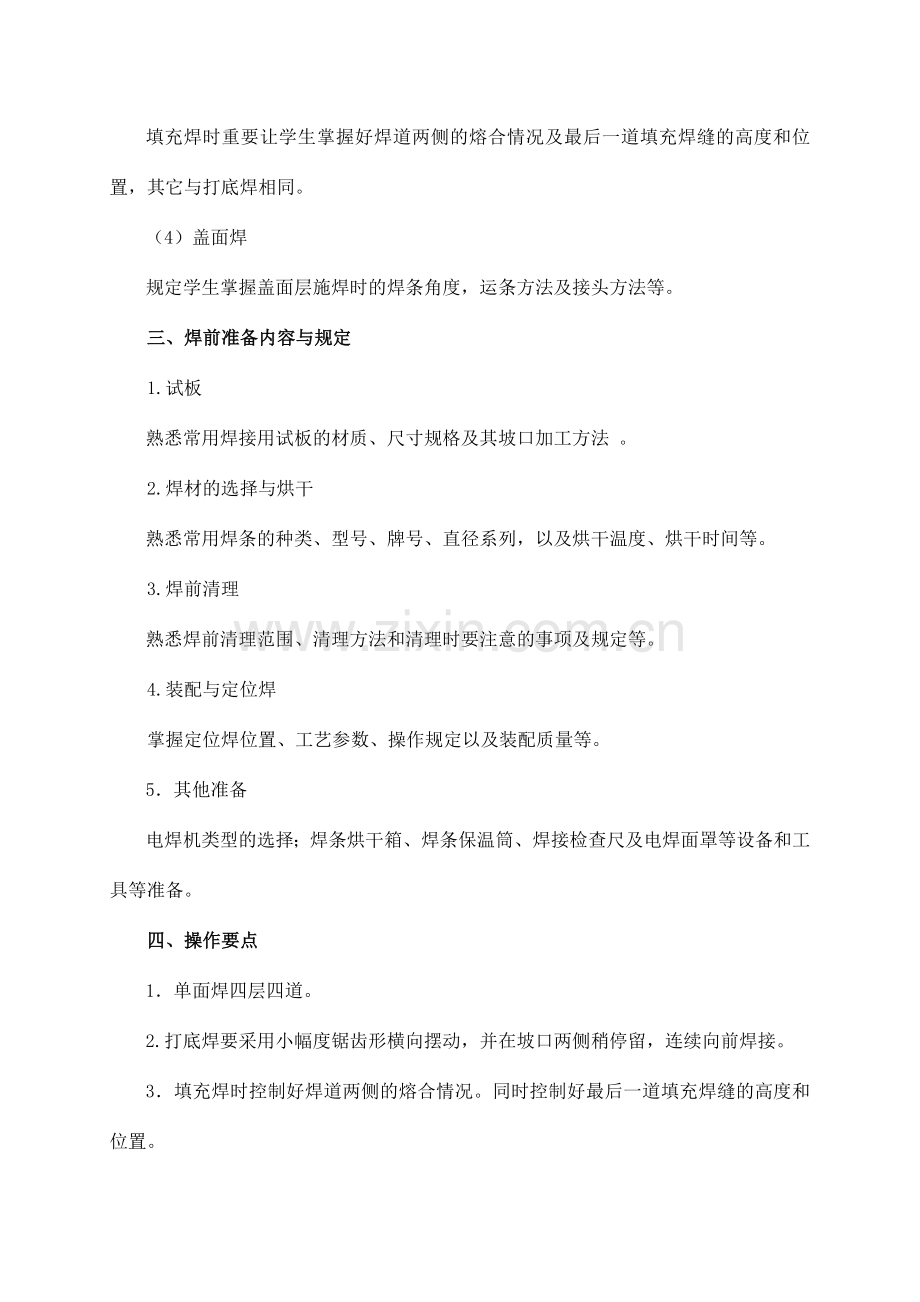

课题一 板板的焊接技能训练任务一 板厚12mm的V形坡口对接平焊一、焊件施工图二、教学目的1对的选择平焊接工艺参数。2掌握单面焊双面成形的操作规定。如（1）焊层和焊道学会根据板厚、焊条直径等已知条件，拟定焊层和焊道数，以及焊道的分布等。 （2）打底焊 掌握打底焊的运条方法和技巧，清楚引弧位置，可以控制熔孔的大小、铁水和熔渣的流动方向及坡口两侧的熔合情况等，保证得到良好的背面成形和优质焊缝。此外，打底焊时，让学生尽量做到更换焊条要快、位置要准、掌握好电弧下压时间等操作要点。（3）填充焊 填充焊时重要让学生掌握好焊道两侧的熔合情况及最后一道填充焊缝的高度和位置，其它与打底焊相同。（4）盖面焊 规定学生掌握盖面层施焊时的焊条角度，运条方法及接头方法等。三、焊前准备内容与规定1.试板 熟悉常用焊接用试板的材质、尺寸规格及其坡口加工方法 。2.焊材的选择与烘干 熟悉常用焊条的种类、型号、牌号、直径系列，以及烘干温度、烘干时间等。3.焊前清理 熟悉焊前清理范围、清理方法和清理时要注意的事项及规定等。4.装配与定位焊掌握定位焊位置、工艺参数、操作规定以及装配质量等。5其他准备电焊机类型的选择；焊条烘干箱、焊条保温筒、焊接检查尺及电焊面罩等设备和工具等准备。四、操作要点1单面焊四层四道。2.打底焊要采用小幅度锯齿形横向摆动，并在坡口两侧稍停留，连续向前焊接。3填充焊时控制好焊道两侧的熔合情况。同时控制好最后一道填充焊缝的高度和位置。4.盖面层施焊时的焊条角度，运条方法及接头方法与填充层相同。但盖面层施焊时焊条摆动的幅度要比填充层大。摆动时要注意摆动辐度一致，运条速度均匀。五、作业测评按照平板对接平焊项目与相关标准，对学生的作业进行测评和评价（见表1）。 表1 平板对接项目与相关标准检 验 项 目标 准焊缝外观检查正面焊缝余高mm03背面焊缝余高mm02正面焊缝的余高差mm02焊缝每侧增宽mm13焊缝宽度差mm02焊接接头脱节mm2弧坑填满咬边深度mm05(平焊)；05(立焊)；05(横焊)长度mm(累计计算)10(平焊)；15(立焊)；10(横焊)未焊透气孔，裂纹，夹渣，焊瘤无焊后角变形()03任务二 板厚12mm的V形坡口对接立焊一、焊件图二、教学目的1对的选择立焊工艺参数。2熟悉下列立焊操作规定。如（1）焊层和焊道学会根据板厚、焊条直径等已知条件，拟定焊层和焊道数，以及焊道的分布等。 （2）打底焊 掌握打底焊的运条方法和技巧，清楚引弧位置，可以控制熔孔的大小和形状、铁水和熔渣的流动方向及坡口两侧的熔合情况等。此外，打底焊时，让学生尽量做到更换焊条要快、位置要准、掌握好电弧下压时间等操作要点。（3）填充焊 填充焊时重要让学生掌握好焊道两侧的熔合情况及最后一道填充焊缝的高度和位置，其它与打底焊相同。（4）盖面焊 规定学生掌握盖面层施焊时的焊条角度，运条方法及接头方法等。三、焊前准备内容与规定1.试板 熟悉常用焊接用试板的材质、尺寸规格及其坡口加工方法 。2.焊材的选择与烘干 熟悉常用焊条的种类、型号、牌号、直径系列，以及烘干温度、烘干时间等。3.焊前清理 熟悉焊前清理范围、清理方法和清理时要注意的事项及规定等。4.装配与定位焊掌握定位焊位置、工艺参数、操作规定以及装配质量等。5其他准备电焊机类型的选择；焊条烘干箱、焊条保温筒、焊接检查尺及电焊面罩等设备和工具等准备。四、操作要点1单面焊，三层三道或四层四道。2. 立焊时，要控制焊条角度和进行短弧焊接。3焊填充层的关键是保证熔合好，焊道表面要平整。4. 关键是焊道表面成形尺寸和熔合情况，防止咬边和接不好头。五、作业测评按照平板对接立焊项目与相关标准，对学生的作业进行测评和评价（见表1）。 表1 平板对接项目与相关标准检 验 项 目标 准焊缝外观检查正面焊缝余高mm03背面焊缝余高mm02正面焊缝的余高差mm02焊缝每侧增宽mm13焊缝宽度差mm02焊接接头脱节mm2弧坑填满咬边深度mm05(平焊)；05(立焊)；05(横焊)长度mm(累计计算)10(平焊)；15(立焊)；10(横焊)未焊透气孔，裂纹，夹渣，焊瘤无焊后角变形()03任务三 板厚12mm的V形坡口对接横焊一、焊件图二、教学目的1对的选择横焊工艺参数。2熟悉下列横焊操作规定，如（1）焊道分布 学会根据板厚、焊条直径等已知条件，拟定焊层和焊道数，以及焊道的分布等。 （2）打底焊 掌握打底焊的运条方法和技巧，清楚引弧位置，可以控制熔孔的大小和形状等。填充焊时重要让学生掌握好焊道两侧的熔合情况及最后一道填充焊缝的高度和位置，其它与打底焊相同。（4）盖面焊 规定学生掌握盖面层施焊时的焊条角度，运条方法及接头方法等。三、焊前准备内容与规定1.试板 熟悉常用焊接用试板的材质、尺寸规格及其坡口加工方法 。2.焊材的选择与烘干 熟悉常用焊条的种类、型号、牌号、直径系列，以及烘干温度、烘干时间等。3.焊前清理 熟悉焊前清理范围、清理方法和清理时要注意的事项及规定等。4.装配与定位焊掌握定位焊位置、工艺参数、操作规定以及装配质量等。5其他准备电焊机类型的选择；焊条烘干箱、焊条保温筒、焊接检查尺及电焊面罩等设备和工具等准备。四、操作要点1单面焊，四层七道。2.电弧要控制短些，焊条摆动，向前移动的距离不宜过大，焊条在坡口两侧停留时要注意，上坡口停留的时间要稍长，焊接电弧的13保持在熔池前，用来熔化和击穿坡口的根部。3必须保证熔合良好，防止产生未熔合及夹渣。4. 焊盖面层时，焊条摆幅和焊接速度要均匀，采用较短的电弧。每条盖面焊道要压住前一条填充焊道的23。五、作业测评按照平板对接横焊项目与相关标准，对学生的作业进行测评和评价（见表1）。 表1 平板对接项目与相关标准检 验 项 目标 准焊缝外观检查正面焊缝余高mm03背面焊缝余高mm02正面焊缝的余高差mm02焊缝每侧增宽mm13焊缝宽度差mm02焊接接头脱节mm2弧坑填满咬边深度mm05(平焊)；05(立焊)；05(横焊)长度mm(累计计算)10(平焊)；15(立焊)；10(横焊)未焊透气孔，裂纹，夹渣，焊瘤无焊后角变形()03
