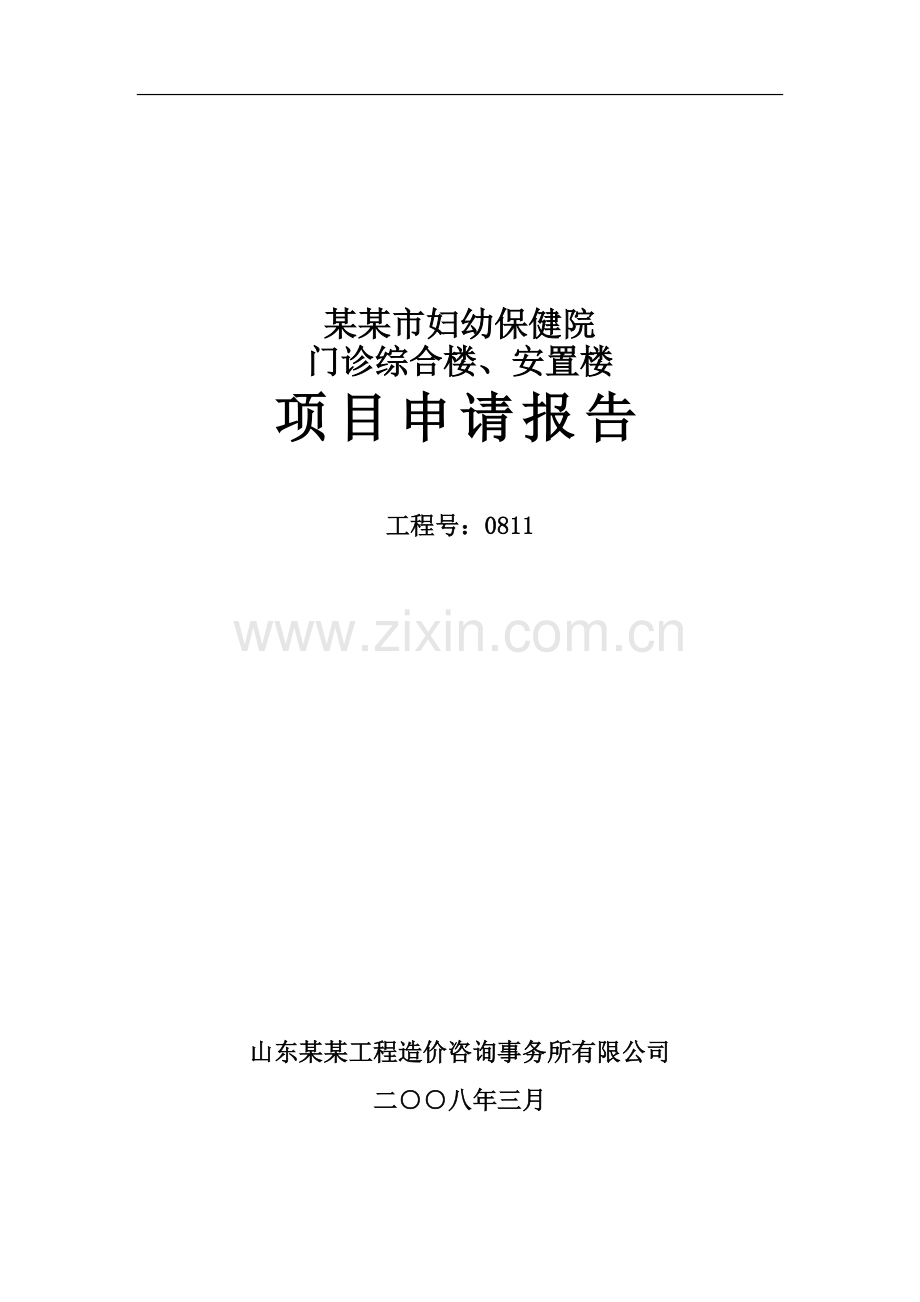

妇幼保健院门诊综合楼、安置楼项目申请立项可行性研究报告.doc

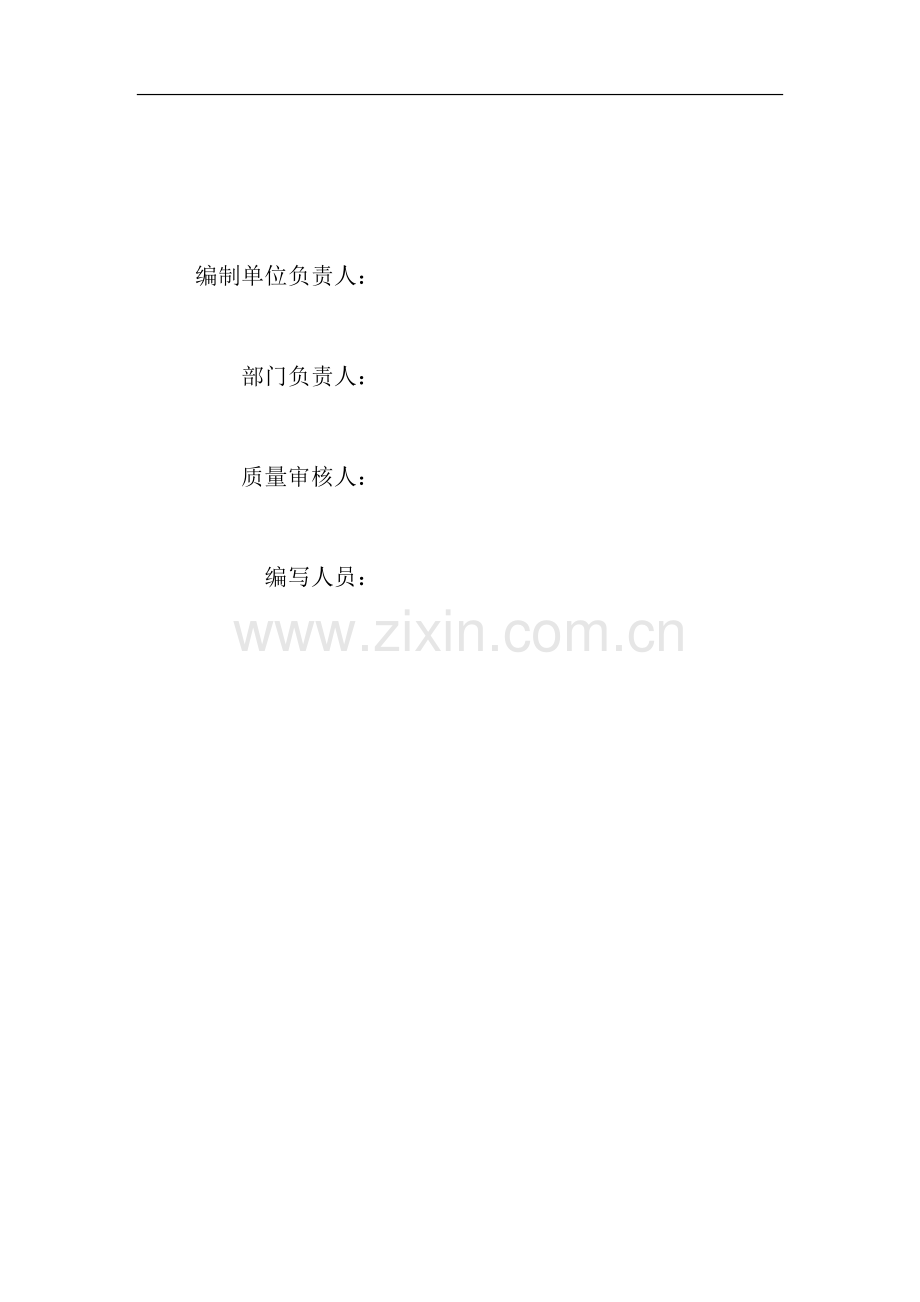

某某市妇幼保健院门诊综合楼、安置楼项目申请报告工程号：0811山东某某工程造价咨询事务所有限公司二八年三月编制单位负责人： 部门负责人： 质量审核人：编写人员： 目录第一章总 论1第二章项目建设的必要性4第三章 建设条件和建设地址5第四章 工程技术方案8第五章 环境影响与卫生43第六章 建筑节能45第七章 实施进度与工程管理47第八章 投资估算与资金筹措49第九章 经济和社会效益分析52第一章 总 论一、项目名称及承办单位：1、项目名称：某某市妇幼保健院门诊综合楼、安置楼2、建设性质扩建3、建设单位某某市妇幼保健院通讯地址：某某市潍城区青年路76号 邮政编码：261011联系电话：[phone]、建设地点某某市民生街以南，青年路以西5、上级主管部门某某市卫生局6、可行性研究报告编制单位山东宏嘉工程造价咨询事务所有限公司工程咨询等级：丙级证书编号：工咨丙11820060058发证机关：国家发展与改革委员会二、可研工作依据1、某某市妇幼保健院与山东宏嘉工程造价咨询事务所有限公司签订的工程咨询合同书；2、建设部、卫生部颁布的综合医院建筑设计规范3、山东省某某市规划局及市政府领导对该工程建筑方案审查意见4、国家计委颁发的关于建设项目进行可行性研究试行管理办法5、综合医院建设标准5、建设单位的有关建设意见6、有关部门提供的基础资料和证明文件三、研究范围1、项目建设必要性2、建设条件与建设选址3、工程技术方案4、环境保护与职业安全卫生5、建筑节能6、环境影响与卫生7、投资估算与资金筹措8、经济和社会效益分析四、工作概况山东宏嘉工程造价咨询事务所有限公司在接受关于某某市妇幼保健院建设门诊综合楼、安置楼项目的工程咨询委托后，立即成立了研究小组，小组本着客观、科学和对项目负责的精神，多次进行实地考察，搜集资料，对项目建设的必要性进行了多方面的调查研究，会同有关部门，对项目建设方案进行了认真、细致地研究、讨论，确定了项目的建设规模和实施方案，在此基础上编制了该报告。五、建设单位概况某某市妇幼保健院即某某市泰和医院，是某某市卫生局直属、市政府差额拨款事业单位，承担着全市妇女儿童医疗保健任务，多年来致力于临床医学和社会保健工作，现已发展成基础设施完善、医疗设备先进、技术力量雄厚，集医疗、保健、预防、康复、教学、科研为一体，以妇科、产科、儿科为主，内科、外科、五官科齐全的全市最大的三级妇幼保健中心。六、研究结论1、建设规模建筑物面积31662（不含地下室4305），主楼地面以上十五层，地下一层，主体建筑高度62.2m（含女儿墙及室内外高差），裙房地面以上五层，地下一层，建筑高度22.50m，设病床352张及门诊部、医技部、手术室等用房。2、实施进度该项目拟于2008年4月开工建设，预计2010年3月工程全部竣工3、投资估算该项目建设总投资为12811.8万元，其中工程费用8272.4万元，设备购置及安装费1410万元，其他费用1799.6万元，不可预见费506.6万元，铺地流动资金373.2万元。4、资金筹措（1）申请银行贷款5000万元；（2）地方财政拨款2000万元；（3）建设单位自筹资金5811.8万元第二章 项目建设的必要性某某市妇幼保健院始建于1981年12月，是全省建院最早的地市级妇幼保健院。经过26年的不断发展，特别是近年来的积极努力，医院有了长足的进步，现已成为能够担负群众医疗保健需求的现代化幼保健医院。医院开设床位424张，年门诊量23万人次，年住院量近1.7万人次。现有的门诊楼始建于1957年，建筑面积仅为3936平方米，距等级医院“日平均门诊人次占门诊面积不少于4平方米”的标准相差甚远，由于该门诊楼建楼年代较早，设计布局不尽合理，给病人就医及医护人员开展医疗工作造成不便，无法满足广大人民群众的就诊要求。与济南妇幼、临沂妇幼、淄博妇幼、青岛妇幼相比，市妇幼保健院的门诊用房面积、绿化面积指标均处于明显的劣势，发展空间受限，前来就诊的病人不断增加，给医院硬件设施的压力不断增大，因此医院扩建项目势在必行。第三章 建设条件和建设地址一、建设地区概况某某市潍城区即古潍县城，位于山东半岛中部，是“世界风筝都”某某的中心区，1984年地改市时，由小某某市改设为潍城区。1994年又以市中心白浪河为界，进行了区划调整，河东为奎文区，河西为潍城区。全区总面积272平方公里，人口36.8万，辖6个街道办事处和2个管理区。2006年，全区生产总值完成62.2亿元，较上年增长17.8。其中，第一产业增加值完成5.1亿元，增长1%；第二产业增加值完成35.9亿元，增长19.6%；第三产业增加值完成21.2亿元，增长19.4%。地方财政收入完成4.4亿元，增长33.3。社会消费品零售额完成34.3亿元，增长19.6%。全社会固定资产投资完成42.9亿元，增长21.6。城镇居民人均可支配收入、农民人均纯收入分别达到11526元和5929元，分别增长13%和8.1%。潍城区地处中心城区，是山东半岛重要的交通枢纽，素有“半岛走廊”之称。辖区内胶济铁路、济青高速公路横贯东西；国道、省道及市区公路纵横交错。北距某某港50公里，南距某某机场5公里，东距青岛流亭国际机场100公里，西距济南遥墙国际机场150公里，距青岛海港、烟台海港、日照海港都在200公里以内。二、建设地址某某市民生街以南，青年路以西。附：区域位置图三、自然条件1、地形、地貌某某市位于山东半岛中部，地跨北纬3541至3726，东经11810至12001，直线距离西至省会济南183公里，西北至首都北京410公里。南依沂山，北濒渤海,扼山东内陆腹地通往半岛地区的咽喉，胶济铁路横贯市境东西。市域地势南高北低，南部是山区丘陵，中部为平原，北部是沿海滩涂。由北向南，海拔逐渐增高，大体由潍北滨海低地区，潍中洪积、冲积平原区，潍南低山丘陵区3个地貌区的18个地貌类型组成。2、工程地质处于新华夏系第二隆起带和第二沉降带衔接部位，各县市区横跨鲁东古隆起区西部、鲁西隆起区东部及沂沭断裂带北段。市域内岩浆岩分布较广，以中生代燕山期岩浆活动最强烈，形成大面积的火山岩、侵入岩。土壤承压力一般在1.82.2kg/cm2。根据国家地震局1990年中国地震烈度区划图，拟建项目所在区域为7度烈度区。3、水文、气象资料拟建项目所在地位于某某市潍城区，属温暖带湿润季风区，气候温和适宜，光照充足，四季分明，雨量集中，雨热同期。气温：年平均气温：12.2历年平均最高气温：19.2极端最高气温：40.7历年平均最低气温：7.7极端最低气温：-21.4降水量：年平均降水量：646毫米年最大降雨量：1215.7毫米年最小降雨量：372.3毫米相对湿度：年平均相对湿度：67.5%年最高湿度：90%年最低湿度：55%风向风力：夏季主导风向：东南风冬季主导风向：北风年平均风速：3.5米秒最大风速：20米秒霜冻：历年平均冰冻期：52天历年平均霜期：79天最大冻土深度：490历年平均日照总时数：2792小时从水文、气象和地质条件来看，完全可满足项目建设需要。第四章 工程技术方案一、 概述山东省某某市妇幼保健院门诊综合楼、安置楼基地位于民生街以南，青年路以西。总用地面积约19200，目前医院床位数为250张，计划发展为500张床位，日门诊量达1500人次的妇幼保健医院。二、 设计依据1、依据（1）山东省某某市发展和改革委员会的投资项目审批证明（2）山东省某某市规划局及市政府领导对该工程建筑方案审查意见（3）山东省某某市妇幼保健院规划红线图（4）综合医院建筑设计规范JGJ49-88（5）综合医院建设标准（6）高层民用建筑设计防火规范GB50045-95（2005年版）2、设计规模拟建建筑物面积31662（不含地下室4305），主楼地面以上十五层，地下一层，主体建筑高度62.2m（含女儿墙及室内外高差），裙房地面以上五层，地下一层，建筑高度22.50m，设病床352张及门诊部、医技部、手术室等用房。三、 总体设计原则（一） 以人为本1、根据医院自身的发展规律，立足于现有建筑规模和环境条件，合理经营建筑用地。将医院建设规模与用地矛盾一次性统一解决。本工程考虑医院现有状况，把握现代妇幼医院的建筑内涵，设计中将新老建筑统筹考虑，体现整体的医院建筑格局。尽心塑造一个外向型、运转高效、富有文化气息、有亲和力的现代医疗建筑形象。2、把握妇幼的情感特性，运用合理的建筑形态，表达典雅柔美的院落空间。3、合理组织出入口及院内流线，院内交通便捷、高效。4、将原有建筑统一纳入功能布局，形成合理的功能分区。切实体现“以人为本”的理念，为患者提供方便，舒适的就医环境；为医者创造一个高效、快速、安全的工作学习空间。四、总平面设计（一）场地交通流线本工程建设场地北侧布置医疗主体建筑群，西侧为行政后勤用房，南侧为保留住院楼。根据规划场地周边道路交通情况，于东侧青年路上设院区主入口，以保证就诊人流快捷到达各功能部分，北侧民生路设置污物出口，南侧人民街设供应出入口。地下车库设1个出入口，地面汽车位设四处停车，以保证主入口车流的入车、下车、停车、出车流线顺畅。总停车位达220辆，以提供充足的车位满足社会发展趋势。医院三个出入口间通过环形道路相联系，整个场地交通形成车流在外，人流在内的流线特色。（二）体量组合主体建筑以门急诊、医技部、病房楼三部分组成，形成集中式建筑群体。主楼一层五层为门诊及医技，七层十四层为病房楼，十五层为会议中心，南侧改造后为急诊部，西侧为安置楼及行政办公，本工程功能布局合理，病房楼体量沿西向展开，与原病房楼体块形成线、面对比。（三）经济技术指标总用地面积：19200总建筑面积：47362（不含地下室4305） 其中：拟建建筑物建筑面积：31662（未含地下室4305） 保留建筑面积：15700（含改造部分1774）建筑密度：40.2%容积率：2.47绿地率：25.2%机动车停车位：220辆（机械双层停车位） 地上停车为：121辆（机械双层停车位） 地下停车位：99辆 （机械双层停车位）非机动车停车位：320规划床位数：500床五、 建筑设计（一）功能与流线本工程将原有建筑统一纳入功能布局，形成合理的功能分区，正对入口的体量由门诊、病房组合，围绕着入口大厅展开。这部分入口大厅也是整个医院的主门厅，为贯通二层的共享大厅。内侧二层的共享大厅顶部玻璃顶形成入口和大厅的空间特色。大厅中布置了自动扶梯、电梯、楼梯等竖向交通核心。以大厅为中心，西侧设二个盲端空间，布置门诊各科室。门诊为端部候诊布置，候诊空间与大厅连通。地下室为机动车停车库停车99辆；东北部布置全院配电房及冷冻机房，消防设备用房等。一层布置门诊住院大厅、放射科、中西药房及门诊部。空间布局体现现代医学技术密集的特点；二层布置内科、外科及原病房改造为化验室及检验中心；三层布置儿科及五官科；四层布置妇科、产科诊室；五层布置手术室及分娩室；六层为技术层；七层以上为病房，每个楼层设一个病区，每个病区设46张床位左右，病区内部设置双走廊，采光通风条件良好。南侧布置病房，医护用房布置在北侧。病房以双人病房和三人病房为主，少量布置单人间及套房。病房布置病人医用电梯四部，医护客用电梯一部，另设污物电梯兼消防电梯一部，防烟楼梯设有二部。太平间位于地下室中间，地埋式污水处理站设于院区东北角。地面停车场设有四处，以满足不同人流的要求，地面合计停车121辆（机械三层停车位），地下室设停车99辆（机械三层停车位）。（二）主要功能科室布置1、急诊（1）布置原则在布置上充分考虑急诊急救医学安全快捷的要求，急诊入口设于整体建筑的西南侧，入口方便急救车停靠，方便病人输送。（2）布置特点入口处设有入口大厅、抢救室、手术室、诊室、观察室、药房、值班等用房。2、门诊、医技（1）各层布置首层设门诊大厅、中西药房、挂号收费和放射中心。二层设功能检查及内外科门诊室，三、四层为各科分诊中心。（2）布局特点各科室自成一区，互不交叉，各科均设候诊区。一层放射科平面上将病人通道与工作人员通道分开，使病人有良好的候诊环境，医务人员也相对自成一区域，做到互不干扰。（3）竖向交通门诊各层之间除设了二部医梯上下联系外，还设二部楼梯和六部自动扶梯供病员及医护人员通行，这样就使各个门诊的就医者都可以最便捷的方式和最快捷的速度到达各门诊科室。3、病房（1）各层布置一层设住院大厅，五层设手术中心及分娩室，七至十四层为病房。（2）洁污分区分流的布局特点手术室与分娩区布置均采用多通道布局，清洁通道与污染通道分开，便于洁污分区分流，使用过的污物电梯送至中心供应室，医务人员有专用通道换鞋更衣后进入手术区或分娩区，病人则由另一通道经换车后进入手术区或分娩区。手术后，在复苏恢复苏醒后进入病房，而产妇接生后直接进病房。4、安置楼一层布置职工厨房、营养厨房及街面安置用房。二层布置职工餐厅及街面安置用房。三至五层布置行政办公。（三）垂直交通医疗区共设六部电梯，其中四部医梯，一部客梯，一部污物电梯。共设有五部楼梯和六部自动扶梯。各层层高设置如下：地上层：5100一层：4500二层：4100三层：4100四层：4100五层：4500技术层：3800七至十四层：3800十五层：4800室内外高差：300建筑高度：62.20米（含女儿墙及室内外高差）（四）立面造型作为妇幼医院的建筑实体，在表达医院建筑特性的同时，更应该强调自己的个性，为表达妇幼较为柔美的情感特征，建筑主立面采用弧线展开，体现舒展的医院空间，建筑通过灰空间及虚实组合，强调形体的轻盈与通透，将原有建筑作为主楼的裙房考虑，产生全院大气、和谐的空间氛围，建筑通过恰到好处的细部处理，丰富建筑形态，创造精致和谐的建筑体形，通过对体块的切割处理，并引入暖色调，努力营造柔美、优雅的某某市妇幼医院建筑形象。（五）建筑装修及材料做法A.建筑装修屋面：除沿沟面为普通水泥砂浆面外，其余均为防滑砖面层上人屋面。外墙：花岗岩干挂。外窗：墨绿色锻热铝合金单框低辐射中空玻璃。外门：无框弹簧玻璃门。楼地面：底层各大厅、各层电梯厅、楼梯间均采用磨光花岗石（花式）地面；各走廊为800800防滑抛光砖；污洗间、卫生间均采用防滑地砖；放射科机房面层为进口强化地板；手术室、产房区等均采用橡胶地板。地下层汽车库地面为优成彩色耐磨地坪；电梯机房、技术层、地下室设备用房等为普通水泥砂浆面层；一层六层其余部分均为600600抛光砖面层；七层十四层其余部分均为橡胶地板。十五层为800800抛光砖地面层。内墙面：入口大厅采用干挂花岗岩墙面；手术室、分娩室等采用彩钢板墙面；所有走廊均为400600抛光砖贴面；所有卫生间均为面砖贴面；其余均为防霉可清洗乳胶漆墙面。天棚：地下室汽车库、电梯机房、库房、配电小室为板底抹灰，乳胶漆罩面；入口大厅、各层电梯厅及走廊、放射科机房、手术室、分娩室均为金属板吊顶；污洗间、卫生间、厨房均为铝合金方形扣板；其余为纸面石膏板吊顶；以上龙骨均为U50轻钢主龙骨，T型次龙骨。楼梯：金属栏杆，高级木扶手。窗帘箱：均为硬木双轨窗帘盒（结合吊顶安装）。内门：胶合板装饰门，木质防火门。内窗：铝合金推拉窗。踢脚板：随楼地面材料，高120。B.材料做法1、屋面上人屋面：防滑面砖面层，40厚C20细石砼（内配4150钢筋双向），20厚1：2水泥砂浆找平层，60厚挤塑泡沫板保温层，聚乙烯丙纶复合防水卷材，20厚1：2水泥砂浆找平层，现浇结构层。2、楼面（1）花岗石楼面和防滑地砖a. 8厚-10厚防滑地砖或20厚磨光花岗石b. 20厚1：2水泥砂浆结合层c. 素水泥浆结合层一道d. 钢筋混凝土现浇面板（2）橡胶板楼面a. 1.52厚软质橡胶板面层XY401胶粘结，擦上光蜡b. 满刮粘结胶一遍，配合比：聚醋酸乙烯乳液：水=1：2.53（重量比）c. 20厚1：2.5水泥砂浆找平层d. 素水泥结合层一道e. 钢筋混凝土现浇楼板3、地下室防水（1）地下室外墙防水a. 40厚挤塑聚苯乙烯板保护层b. 20厚1：2.5水泥砂浆找平层c. DPS防水永凝液一道d. 8抗渗钢筋砼墙体（）底板内防水a. 20厚1：2水泥砂浆面层b. DPS防水永凝液一道c. DPS防水永凝液一道d. C15砼垫层4、外墙：a. 20厚的混合砂浆b. 250厚加气混凝土砌块c. 10厚粘结型胶粉聚苯颗粒d. 20厚挤塑聚苯板保温层e. 10厚粘结型胶粉聚苯颗粒f. 5厚抗裂砂浆复合耐碱网布g. 花岗岩干挂5、内墙面（1）乳胶漆a. 刷乳胶漆b. 5厚1：0.3：2.5水泥白灰膏砂浆罩面压光c. 13厚1：0.3：3水泥白灰膏砂浆打底（2）瓷砖墙面a. 白水泥擦缝b. 贴5厚釉面砖c. 8厚1：0.1：2.5水泥白灰膏砂浆d. 12厚1：3水泥砂浆打底扫毛6、门窗设计：（1）甲级防火门（木质）：地下室设备用房、相邻防火分区之间防火墙上的防火门（必须配备自动闭门器及顺位器）。（2）乙级防火门（木质）：地上各层楼梯间及前室（必须配备自动闭门器及顺位器）、配电小室。（3）丙级防火门（木质）：管道竖井检修门。（4）用于走道，平时常开的防火门均有自动关闭信号反馈功能，并双面均可手动自动开启装置。（5）病房门13002100（带观察窗、母子门、装饰门）（6）病房卫生间8002100平开门7、室外道路与广场做法（1）200厚C25混凝土路面，分块捣制、振捣密实、随打碎抹平，每块不大于6m，沥青砂子嵌缝，路面横剖面坡度1.5%。（2）20厚粗砂垫层（3）80厚清水道渣夯实（4）200厚块石排夯（5）路基碾压密实大于98%8、砌筑墙体（1）外墙采用KPI型多孔砖。（2）内墙采用轻质砌块。9、防撞扶手及护墙角病房单元走到两侧及墙仰角处安装乙烯脂/聚丙烯彩色防撞扶手及护墙角。（六）无障碍设计全楼按照无障碍设计要求进行设计，有关节点遵照JGJ50-2001执行。出入口均做防滑处理，设宽度1500，坡度1/12的坡道，坡道面均做防滑处理。在踏步起始点及电梯门前铺设有触感提示的地面材料为视觉残疾者提供方便。一层及每层病房均设残疾人专用厕所一个，有关要求按JGJ50-2001设计。（七）灯光标志工程以及色彩分区本医院为大型现代化医院，功能科室较多，为方便病人以及访客等外来人员及本院中欧共识别方向，全院统一设计图案文字加色彩引导图标。在电梯、楼厅、各科室入口、出入院门厅及各交通枢纽布置导向标志：包括安全疏散标志及地面层通向地下室入口标志。医院各科室、病房及护理单元以不同颜色的防撞扶手、色带区分不同部门，各科室入口处以及护理单元、护士站以及灯光色彩标志区分不同部门。为残疾人专用的设施，包括停车位、卫生间、电话间等均设有国际残疾人使用标志。各类工程管道网均按国家有关标准图双不同颜色油漆，便于维修管理。（八）建筑技术设计1、采光：根据规范要求充分利用自然采光，大多数病房均有较好的朝向、良好的日照，主要房间的窗地面积均满足以下要求：休息室、值班室等 1/6病房、示教室 1/7对无自然采光条件的房间均采用人工照明。2、通风：本设计充分利用自然风，所有外窗均设开启窗，对无自然通风条件的房间及走道均设机械通风系统。六、结构设计（一）设计依据1、主要标准及法规建筑结构可靠度统一标准GB50068-2001建筑结构荷载规范GB50009-2001建筑抗震设计规范GB50011-2001混凝土结构设计规范GB20010-2002建筑地基处理技术规范JGJ79-2002高层建筑混凝土结构技术规程JGJ3-2002砌体结构设计规范GB50003-2001地基基础设计规范GB50007-2002建筑设计防火规范GBJ16-87（2001版）2、工程地质情况根据某某市建筑设计勘测院提供的沿途工程勘察报告，场地土层自上而下分布情况及特性如下：层号沿途名称桩的极限侧阻力标准值（Kpa）桩的极限端阻力标准值（Kpa）钻孔灌装桩钻孔灌装桩1粉土252粉细砂203粉土504粉质粘土805粗砂砾7523006粘土8515007强风化玄武岩13030003、自然条件基本风压：0.45 kN/m2基本雪压：0.40 kN/m2抗震设防烈度：7度，基本地震加速度值：0.15g地震分组：第一组4、使用荷载标准值：会议、病房:2.0 kN/m2沿街商业：3.5 kN/m2厨房：4.0 kN/m2办公室、卫生间：2.0 kN/m2走道、楼梯、门厅：2.5 kN/m2多功能厅：2.5 kN/m2档案、实验设备、冷藏：5.0 kN/m2空调机房、电梯机房：7.0 kN/m2不上人屋面：0.5 kN/m2上人屋面：2.0 kN/m2X机房、药房、库房：5.0 kN/m2（二）设计说明1、工程概况本工程为医疗综合楼，地下一层，地上十五层，高度为59.7米的高层建筑，平面布置如图所示。柱网以7.8m9m为主。2、本工程抗震中药师属乙类建筑，按设防烈度七度提高一度八度采取抗震措施。本工程结构安全等级为二级，设计使用年限50年，建筑结构防火等级一级，抗震等级：主楼框剪结构：框架二级，剪力墙一级。裙楼框架结构：框架二级。3、地基基础设计等级为乙级，采用螺旋钻孔灌注桩基础，单桩承载力特征值2400（950）kN，桩端持力层采用第8层强风化玄武岩（第6层粗砂砾），桩端入持力层1米，有效桩长28（13）米。4、结构设计套用中国建筑标准设计研究所出版的砼结构施工图平面整体表示方法制图规则和构造详图图集和山东省标准设计站出版的多种标准图集。七、给排水设计（一）设计依据1、高层民用建筑设计防火规范GB50045-95 (2005年版)2、自动喷水灭火器系统设计规范GB50084-2001（2005年版）3、建筑给水排水设计规范GB50012-20034、建筑灭火器配置设计规范GB50140-20055、污水综合排放标准GB8978-19966、医疗机构污水排放标准GB18466-20017、医院污水处理设计规范CECS07：20048、汽车库、修车库、停车场设计防火规范GB50067-979、建筑给水排水设计手册10、甲方提供的相关条件11、建筑提供的平面图及剖面图（二）设计范围1、室外给排水总平面2、建筑给水系统3、建筑热水系统4、冷却循环水系统5、饮用水系统6、建筑排水系统7、建筑消防系统（消防专篇）8、人防给排水（人防专篇）9、污水处理（环保专篇）（三）概况本工程是某某市妇幼保健院投资建设的门诊综合楼、安置楼。基地位于医院北面，北向紧邻民生街。（四）系统介绍1、室外给水排水总图（1）水源因医院已从青年路市政给水管道引入DN200给水管至院内，本次设计拟从民生街给水管网新引入一路DN200给水管道在院内形成环状供水管网，作为生活、生产、消防水源。在地下室设置生活水池，有效容积70m3，同时屋顶设45吨生活水箱，保证医院用水可靠性，水箱内均设置自动清洗消毒器。（2）日用水量分布如下用水点用水量标准最高日用水量小时变化系数最高日最大时用水备注病房用水400L/床141 T211.7 T352床门诊用水15L/人班15 T23.8 T1000人医务人员200 L/人班100 T225 T500人手术用水50L/台0.8 T0.4 T15台洗衣用水80L/40 T5 T50/床月食堂、中心供应100 T12.5 T绿化用水2L/m2次28 T7 T2次/天浇筑道路0.5 L/m2次10 T5 T1次/天冷却塔补水1000T/H360 T15 T漂水1.5%不可预见水量79.5 T8.5 T10%合计874.3 T93.9 T经计算，大楼最高日用水量为874.3T/d，最高日最大时用水量为93.9T/h。（3）室外排水部分排水概况：因本工程为医院内新建工程，市政排水接口、无数处理基本按原位置不变。排水体制：整个医院排水采用污、废水分流排放的排水方式，室内污水经化粪池后排入废水干管。排水量及污水处理方式：污水排放量按生活用水量（扣除冷却塔补水、绿化浇灌等）的80%计，整个医院最高日排水量为476.3T，最高日最大时排水量为66.9T。污水通过室外污水干管最终汇入医院污水处理站达标处理后再排入城市排水系统。污水处理方案详见环保专篇。（4）室外雨水部分本设计采用雨、污分流排放，雨水通过院内雨水管道纳入市政雨水管线，具体见总图。根据暴雨强度公式，雨水设计流量公式：Q=FP。大楼屋面雨水设计重现期T=10，室外雨水设计重现期T=2。场地雨水由设在道路上的雨水口收集，采用暗管系统接入湘雅新医疗区排水管网。所有建筑屋面雨水就近排入院内雨水干管。室外场地雨水设计重现期T=3。（5）室外消防部分沿建筑物四周的环状消防给水管网上，布置2组室外消火栓和适量的绿化洒水栓，保证消防车在灭火时能顺利取水，同时保证消防用水不成为死水。2、给水系统本项目供水共分为三区，共采用三种供水方式，分别为低区地下室至三层（安置楼-15层）采用市政压力直接供水，同时中区变频泵供水预留一路供主楼一至三层备用，中区（四至七层）采用中区变频泵供水；高区（八层以上）采用屋顶水箱供水。手术室供水采用双路供水，保证供水可靠性。变频泵及屋顶水箱补水泵均从地下室不锈钢生活水箱取水。不锈钢水箱容积调节容积取为70吨。大楼公共卫生间的洗手盆及手术室吸收采用感应自动水龙头。公共卫生间大便器采用脚踏式开关；诊室、护士站、医生办公室、治疗室、洁净室、ICU室、检验科等房间的洗手盆采用液压脚踏式水龙头。3、热水系统根据甲方要求，大楼不设集中供水热水系统，大楼病房卫生间设点热水器供热水。手术室洗手槽带电加热功能。其余场所不设置热水。4、饮用水部分在病房部分每个护理单元配餐开水间内均设置一个QFD-9C电开水炉，容量为90L/h。共8台。5、冷却循环水系统根据暖通专业提供的资料，大楼设置中央空调系统。空调机组及循环水泵统一设置与地下室冷冻机房，冷却塔考虑设于主楼屋面，总循环水量约为1000T/H，为减少噪音对附近病房的影响，选取二台低噪音喷雾型冷却塔。冷却塔漂水量取1.5%，则每小时需补充循环水量为15T，日需水量为360T。冷却循环系统上装设电子除垢仪，以保证循环水质。6、排水系统室内排水均采用污、废分流的排水方式，污水经室外化粪池后与废水合并，室外含油废水经隔油池后与生活、医疗废水合并统一排入污水处理站。大楼排水采用专用通体立管，部分卫生间内设置环形通气管。技术层下部及裙房排水采用伸顶通气管。大楼七层以上污、废水在技术层（六层）统一汇合后排入室外窖井。地下室污、废水均通过集水井汇集后统一由潜水排污泵提升至室外窖井。（五）其他补充说明医院室内生活冷、热水系统主干管采用不锈钢管，给水支管采用C-PVC医疗专用管（氯化聚乙烯）管，粘结连接；室内排水管用柔性抗震铸铁管，承插连接；室外排水管用U-PVC加筋管，承插连接。屋顶明露给水管及所有热水管均用橡塑成品保温，厚25。八、电气设计（一）设计依据1、各工种提供的有关图纸、资料及要求。2、业主提供的资料和要求。3、国内现行的设计规范民用建筑电气设计规范JGJ/T16-92综合医院建筑设计规范报审稿高层民用建筑设计防火规范GB50045-95 2005年版10KV及以下变电所设计规范GB50053-94建筑物防雷设计规范GB50057-94 2000年版低压配点设计规范GB50054-95供配电系统设计规范GB50052-95汽车库，修车库，停车场设计防火规范GB50067-97汽车库建筑设计规范JGJ100-98地下建筑照明设计规范CECS45：92建筑照明设计标准GB50034-2004以及国家其他相关规范、标准。（二）建筑概况：本工程属于一类建筑，地上十五层，地下一层，建筑面积为37741.工程性质为综合楼。（三）设计范围1、10/0.4kv变、配电系统2、电力、照明、空调系统3、防雷保护，安全措施及接地系统（四）10/0.4kv变、配电系统1、负荷等级手术部、手术室、ICU、分娩、消防设备等的用电负荷为一级中特别重要负荷；急诊室、客梯、生活水泵等的用电负荷为一级负荷；X光机组、特需病房等的用电负荷为二级负荷；扶梯、普通照明、空调等的用电负荷为三级负荷。2、供电电源及电压等级本工程采用一路10kV电源供电。从市政引一路专线10kV电力电缆，穿GG125管埋地引入本工程高配室，作为正常工作电源。3、用电电源和应急电源设一台500kW柴油发电机组作为应急电源，当市政电路故障时，柴油发电机组自动启动提供应急电源，确保一级负荷和二级负荷等重要的负荷供电。4、高、低压供电系统接线方式及运行方式（1）高压供电系统一路10kV电源采用单母线方式运行，10kV断路器采用真空断路器，10kV-短路分断能力为25kA，在10kV出线开关柜内装设氧化锌避雷器作为真空断路器的操作过电压保护。真空断路器选用电磁（或弹簧储能）操作机构，采用直流110V/65Ah铅酸免维护电池作为操作、继电保护及信号的电源。（2）低压配电系统变压器低压侧采用单母线分段方式运行，设置母联开关，应急母线通过联络开关与主母线联络，住进开关与联络开关之间设电气联锁，任何情况下只能合其中的两个开关。当两段母线失电后，启动柴油发电机保证一级负荷和二级负荷等重要的负荷供电。低压断路器运行分断能力要求在35kA以上，且设过载长延时、短路短延时、短路瞬时脱口器（主进断路器不设断路瞬时脱口器）。5、变、配电所（1）本工程变、配电所设在地下一层，设置两台800kVA干式变压器（照明动力），一台315kVA干式变压器（放射线科专用变压器）。一台1250kVA干式变压器（空调冷冻机专用变压器），在变、配电所地坪抬高300，并采取防水和排水措施。本工程除再设一处变配电室为原老变配电所1800kVA，该变配电所由本工程变配电所高配侧引出的高压供电线路供电。（2）设备选型户内式变压器按环氧树脂真空浇注节能型干式变压器设计，设强制风冷系统；接线为D，Yn11，保护罩由厂家配套供应，保护等级不低于IP20。高压配电柜依据中置型进行设计，额定电流630A，工频/冲击耐压42/75kV控制电源DC110V，防护等级IP4X。电缆下进下出，柜下设电缆沟。低压配电柜依据固定柜、抽插式开关，落地式安装进行设计；35kA电缆下进下出。柴油发电机机组为应急自启动型，应急启动装置及相关成套设备由厂家成套供货。6、继电保护及信号装置继电保护方式为信号装置的设置，进线采用过流、速断、零序保护；联络采用过流、速断保护；出现采用过流、速断、零序、变压器设置高温报警、超高高温跳闸保护。7、计量采用高压集中计量，在10kV电源进线处设置专用计量装置，并可根据要求设置低压电力分表。8、功能因数补偿采用低压集中自动补偿方式，在变配电所低压侧设功率因数补偿装置，要求补偿后的功率因数在0.92以上，并要求荧光灯、气体放电灯单灯就地补偿，补偿后的功率因数为0.9。（五）配电系统1、本工程设备电源由楼内变电所引来，电压等级为0.4/0.23kV。2、对于单台容量大的负荷或重要负荷或重要负荷采用放射性配电；对一般设备采用放射式与树干式相结合的混合方式配电。3、对于生活水泵、CT、X光机组等大型机房设备采用ZRYJV-1kV电缆由配电室沿电缆桥架附设至配电点。4、对客货梯、X光机组等二级负荷采用ZRYJV-1kV电缆由配电室沿电缆桥架敷设，以两路供电至适当配电点互投。5、对手术室、ICU、分娩等一级负荷采用专用两路电源供电，用ZRYJV-1kV电缆由配电室沿电缆桥架敷设至配电点并在末端互投。对于二类医疗场所在维持患者生命外科手术和其他位于患者周围的电气装置均采用医用IT系统。6、一般照明采用ZRYJV-1kV电缆由配电室沿电缆桥架敷设以树干方式配电；应急照明灯采用两路专用电源配电，用BTTZ电缆由配电室沿电缆桥架敷设并在末端配电装置处互投。疏散指示照明除采用双电源配电外，还采用区域集中电源作为第三电源，其连续供电时间不小于90分钟。7、大型设备配电采用控制柜落地安装，其它控制箱除注明外，明装时箱底距地1.2m，暗装时箱底距地1.5米。8、导线除有注明者外均采用ZR-BV-2.52导线穿SC管敷设。9、消防等设备的控制柜具有自动巡检功能。10、本工程消防设备的控制箱（柜）上应标有明显的“消防”标志，并符合消防规范要求。11、本工程小于18.5kW的电动机采用直接启动方式启动；18.5kW以上电动机采用软启动方式启动。12、潜水泵的起停由液位计控制。（六）照明系统1、照明种类及照度标准（1）照明种类：照明分正常照明、应急照明、直板照明、警卫照明和景观照明。（2）照度标准：按现行国家标准建筑照明设计标准GB50034-2004执行。2、灯具选择，照明灯具的安装及控制方式（1）光源：一般场所为荧光灯或节能型光源，有装修要求的场所视装修要求而定，但其照度应符合相关要求。用于应急照明的光源采用能快速点燃的光源。（2）灯具选择：办公室采用荧光
