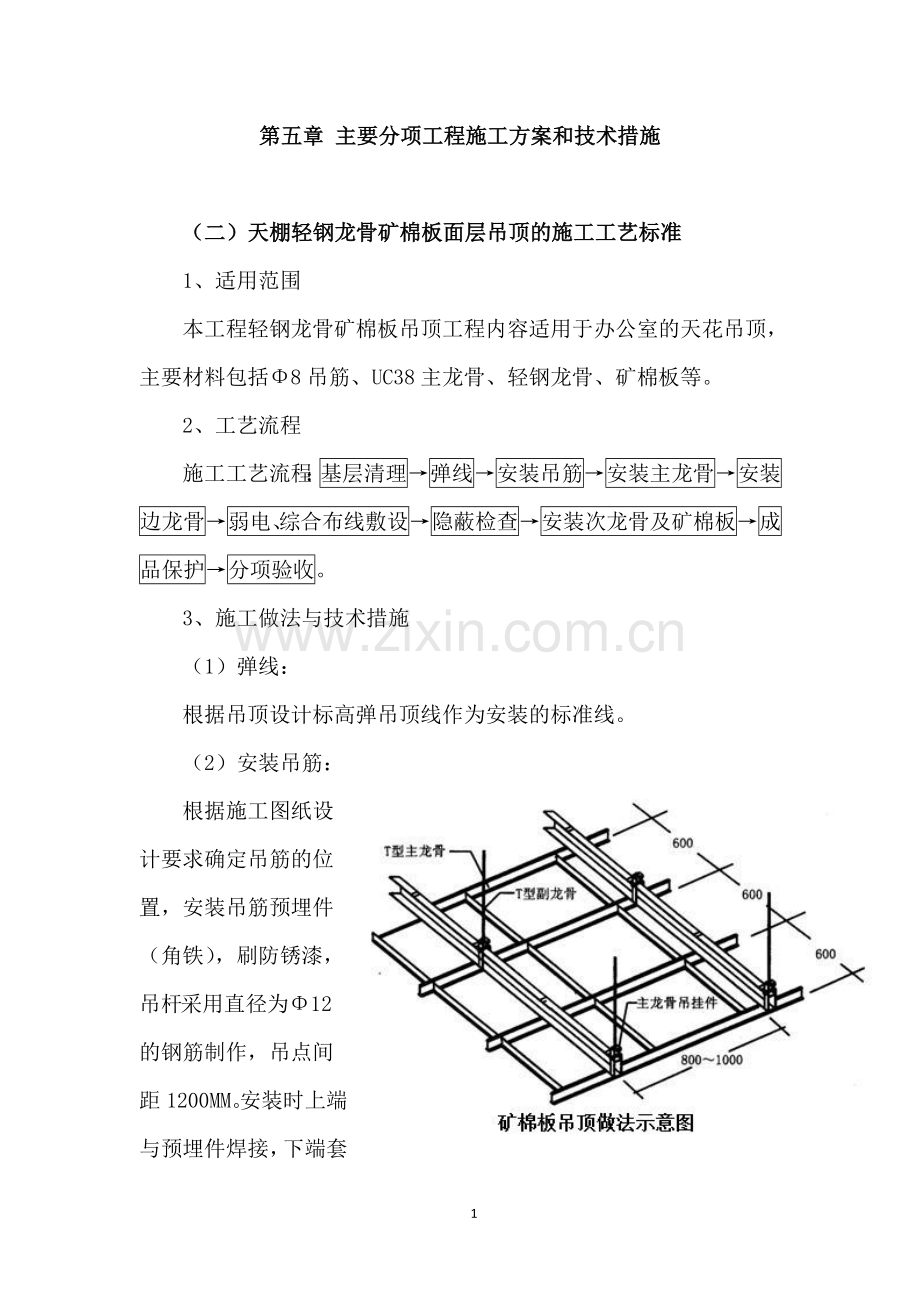

第五章 主要分项工程施工方案和技术措施

（二）天棚轻钢龙骨矿棉板面层吊顶的施工工艺标准
1、适用范围
本工程轻钢龙骨矿棉板吊顶工程内容适用于办公室的天花吊顶，主要材料包括Φ8吊筋、UC38主龙骨、轻钢龙骨、矿棉板等。
2、工艺流程
施工工艺流程：基层清理→弹线→安装吊筋→安装主龙骨→安装边龙骨→弱电、综合布线敷设→隐蔽检查→安装次龙骨及矿棉板→成品保护→分项验收。
3、施工做法与技术措施
（1）弹线：
根据吊顶设计标高弹吊顶线作为安装的标准线。
（2）安装吊筋：
根据施工图纸设计要求确定吊筋的位置，安装吊筋预埋件（角铁），刷防锈漆，吊杆采用直径为Φ12的钢筋制作，吊点间距1200MM。安装时上端与预埋件焊接，下端套丝后与吊件连接。安装完毕的吊杆端头外露长度不小于3MM。

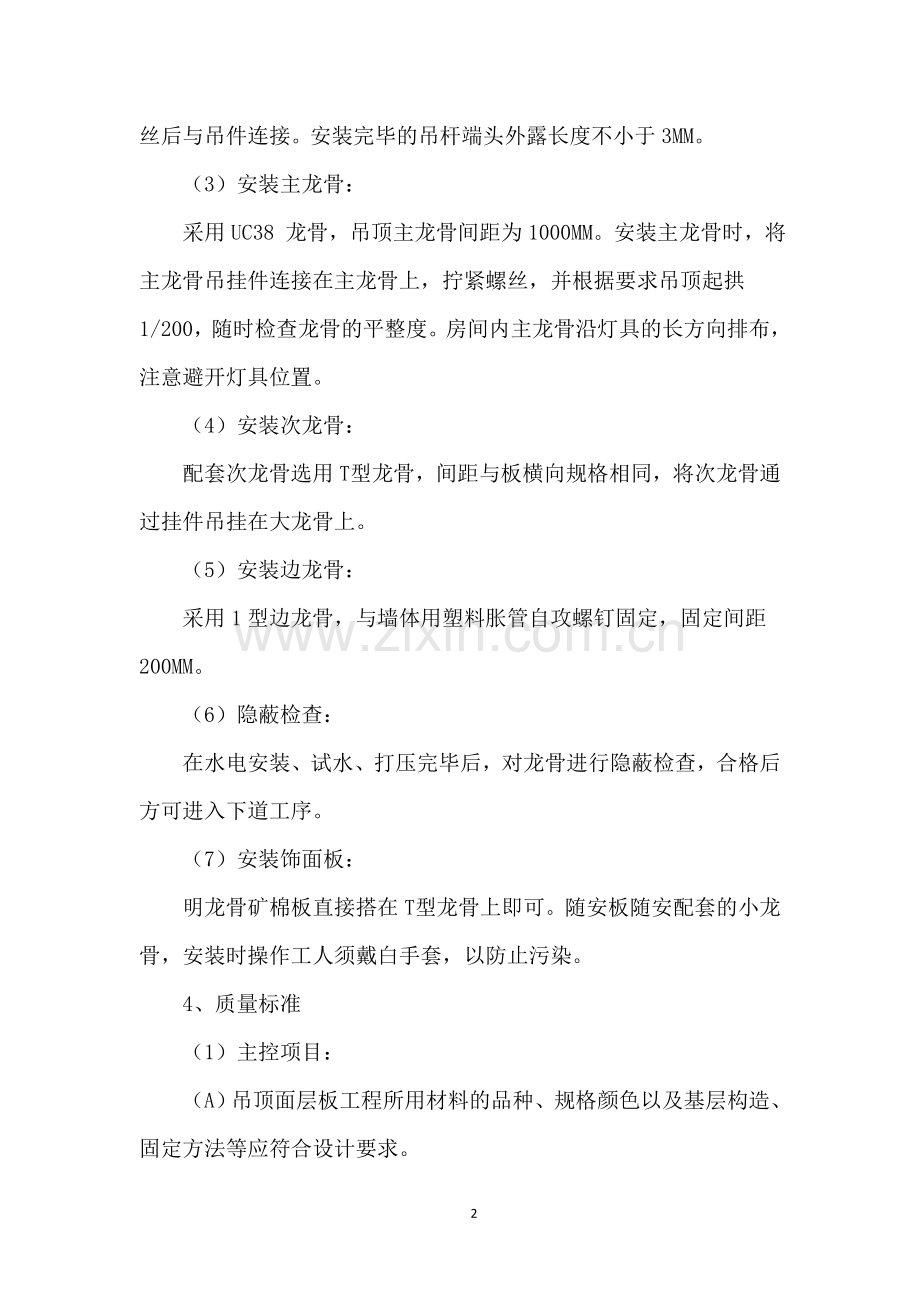

（3）安装主龙骨：
采用UC38 龙骨，吊顶主龙骨间距为1000MM。安装主龙骨时，将主龙骨吊挂件连接在主龙骨上，拧紧螺丝，并根据要求吊顶起拱1/200，随时检查龙骨的平整度。房间内主龙骨沿灯具的长方向排布，注意避开灯具位置。
（4）安装次龙骨：
配套次龙骨选用T 型龙骨，间距与板横向规格相同，将次龙骨通过挂件吊挂在大龙骨上。
（5）安装边龙骨：
采用1型边龙骨，与墙体用塑料胀管自攻螺钉固定，固定间距200MM。
（6）隐蔽检查：
在水电安装、试水、打压完毕后，对龙骨进行隐蔽检查，合格后方可进入下道工序。
（7）安装饰面板：
明龙骨矿棉板直接搭在T 型龙骨上即可。随安板随安配套的小龙骨，安装时操作工人须戴白手套，以防止污染。
4、质量标准
（1）主控项目：
（A）吊顶面层板工程所用材料的品种、规格颜色以及基层构造、固定方法等应符合设计要求。
（B）吊顶面层板与龙骨的连接应紧密，表面应平整，不得有污染、折裂、缺棱掉角、锤伤、划痕等缺陷。
（C）通风口、检查孔等，与吊顶协调配合，施工时注意其收口的质量要求。对于大型的灯饰和风口篦子的悬吊系统，与轻质铝合金吊顶系统分开。
（D）在风口、检查孔与墙面或柱面交接部位，面板要做好封口处理，不得露白槎。常采用的方法是用相同色泽的角铝封口。在检查口部位，因涉及两面收口，所以需要两根角铝背靠背用拉铆钉固定，然后按预留口的尺寸围成框子。
（2）一般项目：
（A）整面龙骨骨架应顺直、无弯曲、无变形；吊挂件、连接件符合产品组合要求。
（B）罩面板表面平正，洁净、颜色一致，无污染、反锈等缺陷。
（C）罩面板接缝形式符合设计要求，拉缝和压条宽窄一致、平直、整齐、接缝严密。
（3）允许偏差和检验方法：
序号
项目
允许偏差（mm）
检验方法
1
表面平整
3
用2M靠尺和楔形塞尺检查观察
2
表面垂直
2
用2M托线板检查
3
接缝平直
0.5
拉5M线检查，不足5M拉通线检查
4
压条平直
3
拉5M线检查，不足5M拉通线检查
5
接缝高低差
1
用直尺和楔形塞尺检查
6
压条间距
2
用卷尺检查
