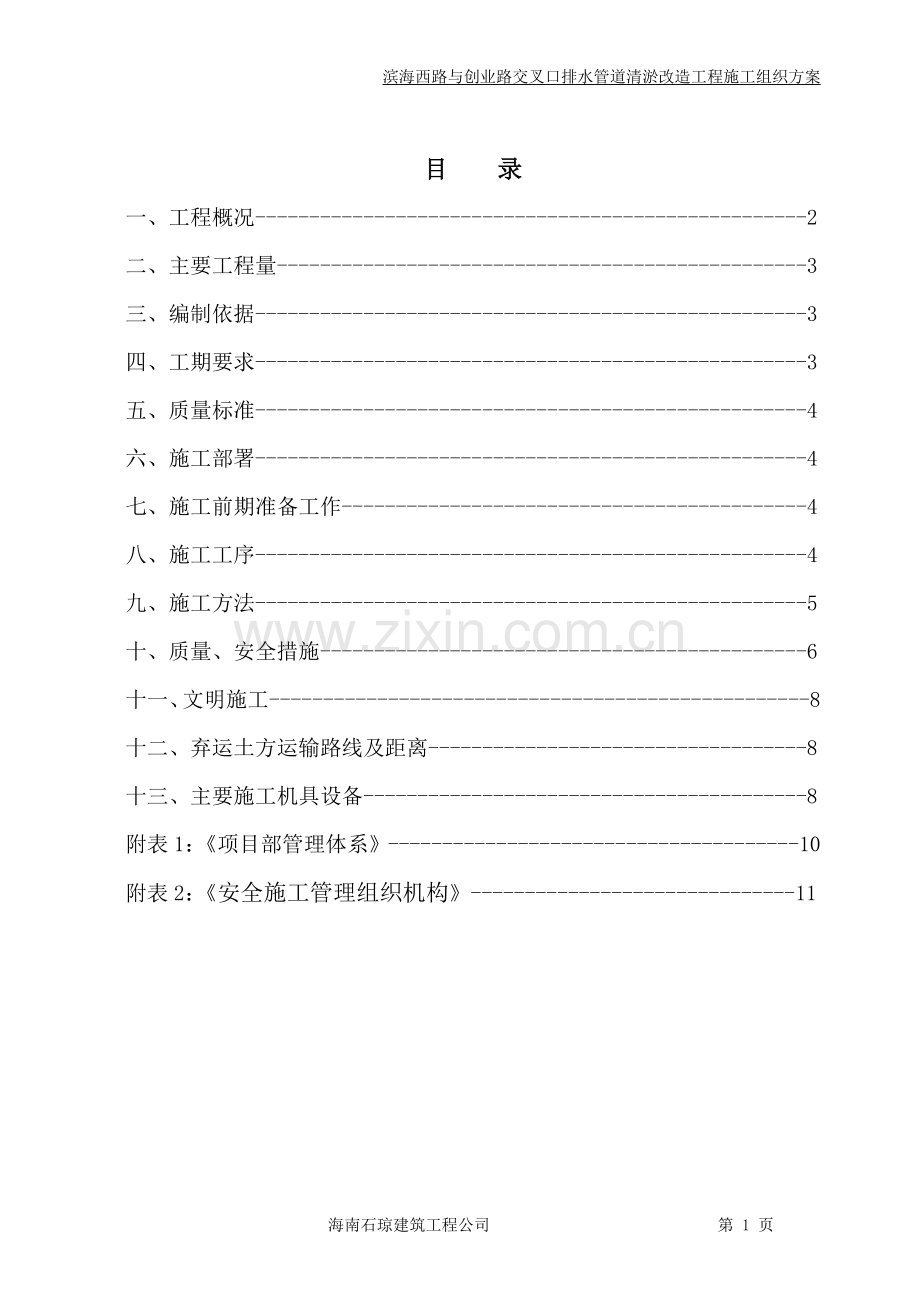

目 录
一、工程概况---------------------------------------------------2
二、主要工程量-------------------------------------------------3
三、编制依据---------------------------------------------------3
四、工期要求---------------------------------------------------3
五、质量标准---------------------------------------------------4
六、施工部署---------------------------------------------------4
七、施工前期准备工作-------------------------------------------4
八、施工工序---------------------------------------------------4
九、施工方法---------------------------------------------------5
十、质量、安全措施---------------------------------------------6
十一、文明施工--------------------------------------------------8
十二、弃运土方运输路线及距离-----------------------------------8
十三、主要施工机具设备-----------------------------------------8
附表1：《项目部管理体系》--------------------------------------10
附表2：《安全施工管理组织机构》------------------------------11

滨海西路与创业路交叉口排水管道清淤改造工程施工组织方案
一、工程概况：
1、工程名称：滨海西路与创业路交叉口排水管道清淤改造工程。
2、工程由来：
滨海西路与创业路均为已建道路，创业路现状有两条雨水管道，其中：道路西侧现状有一条断面为W×H=1600×1400mm雨水方沟，东侧现状有一条断面为W×H=3000×1600mm雨水方沟，均为自南向北排，距滨海西路约为18米处汇流成一条断面为W×H=3500×1600mm的雨水方沟排入滨海西路现状雨水方沟，雨水最终排入琼州海峡。现状滨海西路与创业路交叉口路面为最低点，此处雨水口偏少，雨水排放较慢，导致该路口每逢下雨便积水的现象，影响市民出行。
为解决上述处排水方沟问题，海口市排水管道养护所拟进行以下改造：
2.1、在滨海西路与创业路交叉口处新建双箅雨水井4座及雨水口连接管43m，新检查井1座，另加从创业路到滨海西路到长怡路人工清淤雨水方沟断面为W×H=1600×1400—5000×1550mm雨水方沟长510m,共计清理淤泥451。
由于海口市排水管道养护所人员、机械设备缺乏，特委托我司负责实施上述滨海西路与创业路交叉口排水管道清淤改造工作。
2.2、工程建设单位：海口市排水管道养护所。
2.3、工程监理单位：河南诚信工程管理有限公司。
2.4、工程施工单位：海南石琼建筑工程公司。

二、主要工程量：
1、履带单头岩石破碎机拆除砼路面12.9m3。
2、履带单头岩石破碎机拆除路面碎石垫层10.75m3。
3、利用挖掘机挖沟槽土方（斗容量1m3，不装车）50m3。
4、人工清理淤泥451m3。
5、人工装淤泥451m3。
6、人工挖基坑土方4.3m3。
7、新建雨水口连接钢筋砼D300管18m。
8、新建雨水口连接钢筋砼D400管25m。
9、新建检查井1座。
10、新建双箅雨水进4座。
11、路面恢复C30商品混凝土15m3。
三、编制依据：
1、《给水排水管道工程施工及验收规范》GB 50268—2008）。
2、《城镇排水管渠与泵站维护技术规程》（CJJ/T68-2007）。
3、《建筑工程施工质量验收标准》。
4、《建筑工程质量管理条例》。
5、《施工现场临时用电安全技术规范》JGJ46-88。
6、《市政排水管渠工程质量检验评定标准》CJJ3-90。
7、建设单位所提供施工图。
四、工期要求:
2015年4月28日-2015年5月27日共有效工期30天
五、质量标准：
1、《城镇排水管渠与泵站维护技术规程》（CJJ/T68-2007）。
2、《给水排水管道工程施工及验收规范》 （GB 50268-2008）。
六、施工部署：
由于本工程施工外来因素较多，且交通属于主干道上，施工场地车流大，工期紧。因此，我司成立工程指挥部，下设项目部。在指挥部的宏观调控下，项目部进行微观控制，对具体工程负责施工。项目部由精干的施工技术人员组成严密而又合理的组织体系，从而确保质量及工期。
七、施工前期准备工作：
1、落实好施工期间地面道路正常通行及安全文明施工措施。
2、机械设备的调整及购置。
3、做好主要材料的购置及进场工作。
4、落实临时设施及施工场地。
5、技术准备：
在准备阶段应认真熟悉图纸，审核其工程量，做到胸有成竹。对图纸进行认真研究，了解设计意图，进行图纸会审，不明处向建设单位提出答疑。组织项目部相关人员认真学习施工规范和质量检验标准，编写实施性施工组织方案设计，并进行技术交底。
八、施工工序:
根据施工现场条件及工程特点，施工工序是：
（1）现场，初步测量定位 ；（2）机械拆除路面；（3）人机配合开挖基坑，开挖土方全部弃运；（4）人工清理沟槽全部运走；（5）再次测量，精确定出方沟中心线及标高；（6）验槽，截堵沟槽排污降水；（7）进行铺设钢筋水泥管；（8）管口连接接口混凝土进行瞒包；（9）管口砌筑雨水井；（10）养护，外购中砂回填；（11）沟槽灌水夯实；（12）外购碎石回填；（13）恢复砼路面；（14）养护；（15）通风方沟，检查方沟气体流通安全；（16）接通电源降压电压接电照明方沟；（17）绝流方沟水流抽水桥接流水；（18）人工清淤淤泥；（19）清理现场。
九、施工方法：
1、开始对施工区域利用安全警示标志牌进行围档，在施工来车前方放置交通引导标志牌，以及施工提示标志牌等交通安全警示工作。
2、建筑材料、及基础
本次采用C30商品砼浇筑基础；钢筋混凝土D400管、D300管；球墨重型防盗井盖。
3、基坑开挖及支护
现况道路沿线已建有各种市政管线，道路人流量及车流量比较大，方沟施工空间较小，因此全线方沟开挖采用直槽开挖方式。具体详见污水方沟槽支护及基础处理施工图。
4、基坑回填
本方案考虑钢筋混凝土管连接，及路面车流情况采用换中粗河砂回填，其相对密度要求大于等于0.7，其余部分外购中砂回填，砂密实度要求达到道路压实度要求，在回填碎石压实度要求。
5、施工排水
由于本工程方沟施工预埋较深，沿线地下水水量较大，方沟槽开挖时采用明排井（坑）降水，实行三班倒施工，加快施工进度，避免开挖对周边建筑及路面产生不利影响。结合本工程的结构及岩土条件，在基槽内设置挡土结构支护，同时采取降水措施。
6、路面恢复
由于本工程的实施，将破坏现况道路。管道施工完成后，首先是在路面下800～1000mm范围内，按道路要求，还土密实度要达到95%和93%，路面下碎石层、水稳层及路面厚度均按现状情况恢复，并按道路分块情况重新浇筑砼路面等。路面恢复后，需要一段时间的养护期。
7、钢筋工程（盖板、砼路面钢筋网）
使用的钢筋规格、品种、尺寸必须符合规范要求，钢筋表面应洁净，不得有锈皮、油渍等污垢，钢筋弯曲成型后，表面不得有裂纹或断裂等现象。路面恢复采用商品混凝土，增设φ12钢筋网。所用的水泥、水、骨料、外加剂等必须符合规范的规定，混凝土的配合比，配料计量偏差和拌和物质量必须符合设计提出的抗压要求。混凝土必须振捣密实，无蜂窝洞穴、无深层及贯穿裂缝，表面无露筋。
十、质量、安全措施：
1、质量保证措施
1）建立以项目经理为首的质量保证体系，贯彻ISO9002系列标准，运行文件化的质量保证体系。
2）加强职工的质量意识教育，认真执行质量专检，自检，互检。
3）认真作好施工记录、施工技术总结和各项原始资料，作到资料齐全，并及时整理归档。
4）防止混凝土质量通病，认真控制混凝土质量（配合比、塌落度等），严格控制，防止漏振和过振。
5）模板支设牢固严密，尺寸符合设计要求。
6）钢筋绑扎的搭接长度必须满足35d，不得有漏扎。
2、安全措施
1）建立以项目经理为首的安全施工管理组织机构，加强对职工的安全教育，严格执行安全生产制度和操作规程，作好安全交底，确保全过程安全施工。加强安全检查，设专职和不脱产的安全员。对施工现场进行经常性的检查（详见附表2）。根据《城镇排水管道维护安全技术规程》（CJJ 6-2009），每天下井施工前，必须先进行井下气体检测，符合规程要求后才同意下井施工。
2）机具专人操作使用，班后断电。下沟施工前必须按规定穿戴和配备好相应的劳动防护用品，并检查水泵、鼓风机等电器装置和保护设施是否完好，严禁设备带“病”运转。停用的设备必须拉闸断电，锁好开关箱；搬迁或移动用电设备必须经电工切断电源并作妥善处理后进行。检查、维修配电箱、开关箱和各种设备时，必须将前一级相应的电源开关分闸断电，并悬挂停电标志，严禁带电作业。施工现场所有配电箱、开关箱门上配锁，指定专人负责；施工现场停止作业1小时以上时，应将动力开关箱上锁。
3）现场工作人员，必须配戴安全帽及反光衣，沟内抹灰作业人员必须
佩戴防毒面具。
4）雨天时，路面上管理人员应及时通知方沟沟下施工人员，全部撤离沟内施工现场上路面，同时沟内导线、工具等应全部撤上路面。
5）基坑两侧设安全围挡，高度h≥1.2m。
6）大型机械（挖掘机等）设专人指挥。
十一、文明施工：
1、现场要时刻做到整洁、排水畅通，不乱堆乱放。做到畅通无阻，道路入口处设导向牌，交叉弯道处、危险地段设置各种安全标志牌，作好安全围档工作。
2、施工现场材料、成品堆放整齐，加强和提高成品保护意识，并设专人看管，防止损坏和污染，建立节水措施，消灭常流水、常明灯，易燃易爆物品单独存放。
3、施工保持道路畅通。现场环境卫生整洁，无污水横流，无建筑垃圾，无污染乱弃。
4、拆下来材料、物品以及施工余料、废料、垃圾应及时清运、堆放整齐。
5、对有可能发生块体或物品掉落、弹出、飞溅以及其它伤害的区域应设置得当的安全围护，以保护人人及工人的安全。
十二、弃运土方运输路线及距离：
施工点——滨海大道——琼州大道——三公里建筑垃圾处置场。运距30公里。

十三、主要施工机具设备：
机具名称
规格、性能
单位
数量
用 途
凿除机
0.6m3
台
1
凿除沥青砼路面
锯缝机

台
1
混凝土路面锯缝
反铲挖掘机
0.6m3
台
1
挖土方
轴流风机3台
7.5KW
台
3
鼓风
发电机
65Kw
台
1
使用电源
发电机
30Kw
台
1
使用电源
自卸汽车
8t
辆
待定
运土方（数量按运距调整）
潜水泵
6#
台
2
降水
预防夜晚闪黄灯

台
20
警示车辆注意安全通行
平板震捣器
PZ-50
台
1
振捣混凝土
振捣棒
φ50
条
1
振捣混凝土
电闸箱
500x400x300
个
2
控制机具
蛙式打夯机
HY-Ⅱ型
台
1
振实回填土
围护铁皮

快
20
围护安全工作
手推铁斗车

辆
8
工地转运材料
水准测量仪

台
1
施工测量
砂袋

个
5000
袋装淤泥、防护沙袋
钢尺

把
若干

安全护栏与警示牌

块
14

附表1：
项目部管理体系

项目经理
郭运广

其他有关部门
劳务管理负责人
消防管理负责人
机械电工负责人
生产负责人
林志刚
安全负责人
周 雄
技术负责人
周 青

1.监督施工全过程的安全生产，纠正违章。2.配合有关部门排除安全障碍3.全员安全活动和安全教育
1.财务部门保证安全措施项目的经费.2.卫生部门负责工业卫生和环境保护工作、预防、治疗职业病
1.保证进场施工人员技术素质.2.控制加班加点，保证劳益结合。3.提供必须劳保用品，保证质量。
1.保证防火设施齐全.有效。2.消除火灾隐患.3.组织现场消防队的日常消防工作。
1.保证项目使用的各类机械安全运行.2.监督操作人员持证遵章作业3..配备各类机械的防护措施.
1.在安全前提下合理安排生产计划2组织施工技术措施的实施.检查。发现隐患及时排除。
1.制定项目安全技术措施和分项安全方案2.负责安全技术交底3.解决施工中的不安问题，排除事故源

施工工长、班组长、安全员、具体操作者

消防措施检查
电器绝缘检查
防护设施检查
机具设备检查
班前安全教育
操作规章检查
劳保用品检查

附表2：
安全施工管理组织机构
公司安全管理职能部门

监理公司
项目经理：郭运广

项目总工（技术负责人）：周 青

施工管理：林志刚

安全组

施工组
材料组
质量组
后勤组

内业资料组

施工作业人员
