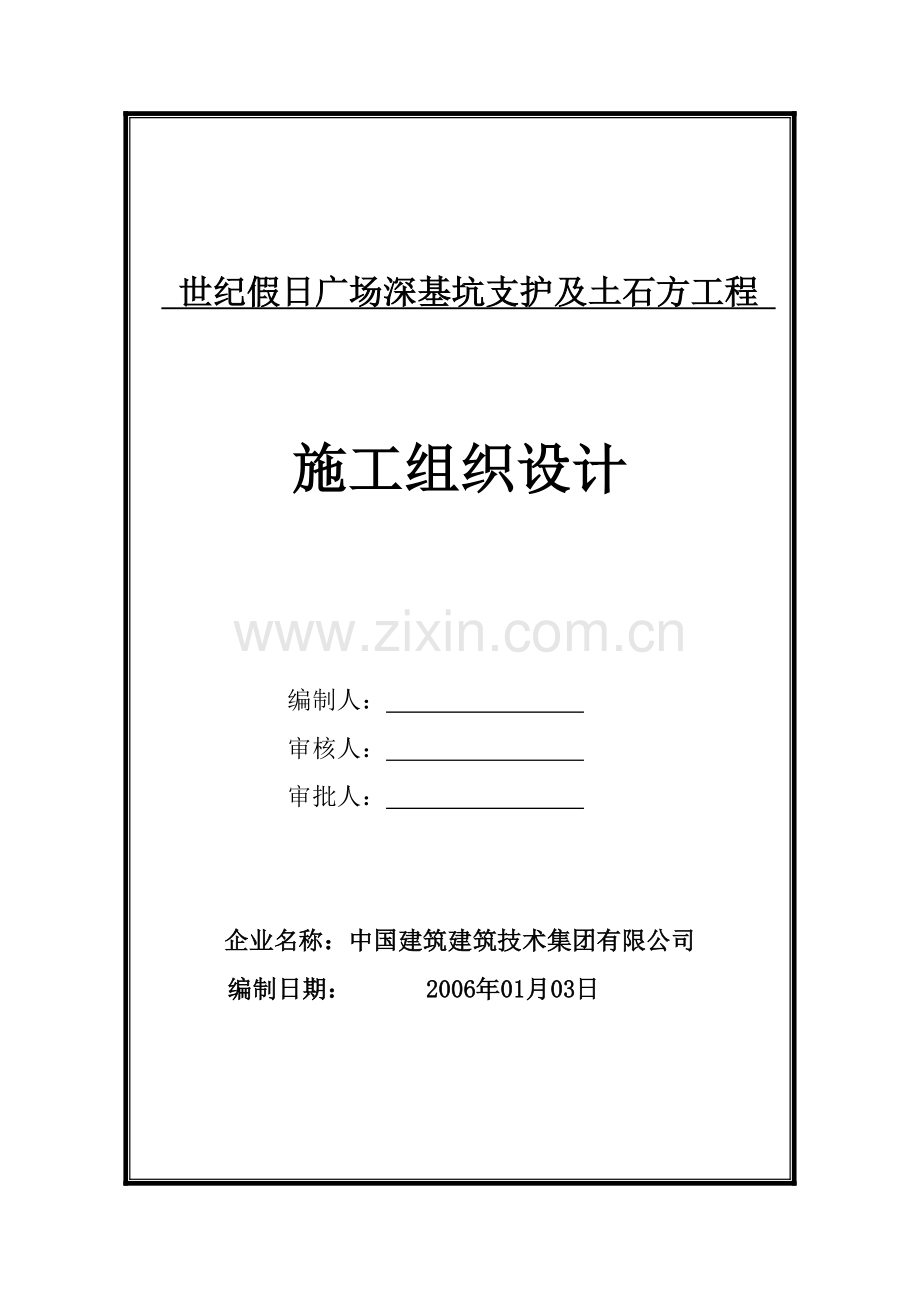

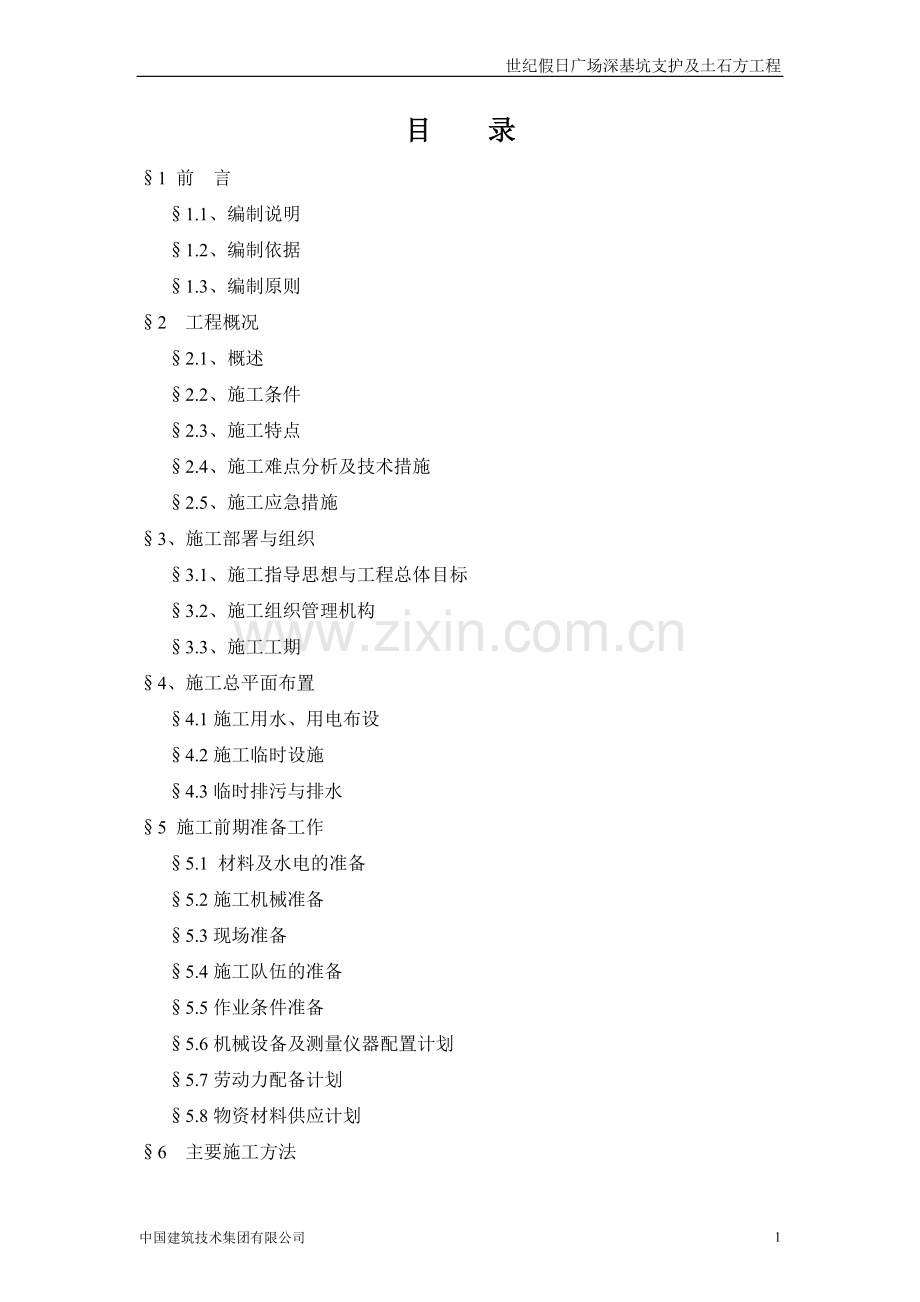

1、世纪假日广场深基坑支护及土石方工程 世纪假日广场深基坑支护及土石方工程 施工组织设计编制人: 审核人: 审批人: 企业名称:中国建筑建筑技术集团有限公司编制日期: 2006年01月03日目 录1 前 言1.1、编制说明1.2、编制依据1.3、编制原则2 工程概况2.1、概述2.2、施工条件2.3、施工特点2.4、施工难点分析及技术措施2.5、施工应急措施3、施工部署与组织3.1、施工指导思想与工程总体目标3.2、施工组织管理机构3.3、施工工期4、施工总平面布置4.1施工用水、用电布设4.2施工临时设施4.3临时排污与排水5 施工前期准备工作5.1 材料及水电的准备5.2施工机械准备5.3现场
2、准备5.4施工队伍的准备5.5作业条件准备5.6机械设备及测量仪器配置计划5.7劳动力配备计划5.8物资材料供应计划6 主要施工方法6.1施工准备工作6.2施工工艺流程6.3钢筋土钉施工 6.4喷射砼面层施工6.5钻孔灌注桩施工6.6旋喷桩施工6.7 预应力锚杆施工6.8 冠梁施工6.9土方挖运6.10排水沟施工及排水措施6.11测量与监控措施7、施工质量保证措施7.1、质量目标7.2、质量控制原则7.3、各分项工程质量保证措施8、施工安全保证措施8.1、安全生产目标及承诺8.2、安全防护措施8.3、施工用电安全保证措施8.4、机械安全保证措施8.5、電(气)焊作业安全保证措施8.6、其他安全
3、保证措施8.7、特殊季节及夜间施工保证措施9工期限保证措施9.1合理组织施工9.2材料组织9.3设备安全无故障10、施工技术管理10.1、计划管理10.2、施工管理10.3、技术管理10.4、材料及设备管理10.5、成本管理11、文明施工及环境保护11.1、文明施工及环境保护保证体系11.2、文明施工及环境保护措施世纪假日广场深基坑支护及土方挖运工程施工组织设计1 前 言1.1 编制说明本施工组织设计系根据业主提供的世纪假日广场深基坑支护工程施工招标文件及相应的招标图纸,招标标前会纪要以及工程现场调查资料等,结合现行的基坑施工技术规范和我司以往同类工程的施工经验进行编制。我司非常重视本方案的编
4、制,除参与了由业主组织的施工现场勘察、标前会议外,还进一步调查了本项目的施工条件。并组织了由总工程师参与的方案讨论活动,确定了一些关键性施工技术和施工方法。若我公司能中标,将根据施工系统管理的原则,对本工程进行项目目标管理,并采用先进的管理技术对各工种和工序施工流水进行组织、计划、优化、协调,合理安排,全程控制,以达到缩短工期,减少失误,保证施工安全和工程质量。我公司已通过了ISO9002质量体系认证,建立和完善了一套完整的工程质量管理和保证系统。本工程将会严格按照ISO9002质量管理体系的要求进行运作,按该施工组织设计已拟定的质量保证措施进行施工过程控制,发挥我公司在人才设备、技术上的优势
5、,真正贯彻“精心施工、高效优质、拓展技术、保持优势、竭诚服务、顾客满意”的质量方针,实现优良工程的质量目标。我公司承诺:服从业主调度,做好有关各方协调工作,调动全公司的力量,确保工程质量优良,争创“优良样板工程”、“文明施工样板工程”和“安全施工样板工程”。1.2 编制依据本施工组织设计编制的依据:1.世纪假日广场深基坑支护工程招标文件,沙河实业股份有限公司,2006年01月;2. “世纪假日广场(原沙河大厦)深基坑支护工程”设计施工图,深圳市地质建设工程有限公司,2005,12,28;3.深圳地区建筑深基坑支护技术规范(SJG0596);4.我司现行的ISO9000职业安全卫生管理体系文件;
6、5.现场考察及标前会议的有关内容;6.广东省标准建筑基坑支护工程技术规程DBJ/T15-20-97;7.中华人民共和国行业标准建筑基坑支护技术规程JGJ120-99;8.中华人民共和国行业标准建筑地基处理技术规范JGJ79-91;9. 我司近年来施工的类似工程的经验(内部资料)。1.3、编制原则1、以满足招标文件所要求的工程质量、安全、工期、文明施工等方面为原则。2、以切实可行,详尽、具有可操作性,能指导施工为原则。3、以利用我司现有的资源,降低成本为原则。2 工程概况2.1、概述该工程位于深圳市南山区沙河2号地西南侧,世界之窗斜对面。工程总面积80836m2,上部结构:框剪,设三层地下室,深
7、基坑开挖深度1318米,其工程量清单如下表:序号项目名称单位工程量备注1土方挖运m3154415.0021000钻孔灌注桩m2651.1031200钻孔灌注桩m2967.4041200人工挖孔桩m344.475摆喷桩(实桩)m896.206摆喷桩(空桩)m146.2575束预应力钢筋锚索T5694.0086束预应力钢筋锚索T16722.009钢筋笼T526.0852.2、施工条件施工现场三通一平已基本完成,具备开工条件,施工用水、用电均已接到现场接口待用。2.3、施工特点1、工程量大,工期短,投入的机械设备,人力较多,施工管理难度系数大。2、本工程拟施工场地填土层中含有大量的块石、砼块、砖块等
8、,回填土中土钉施工时成孔困难,而且地下管线复杂,如处理不当会增加施工费用,并延误工期。3、施工时噪音较大,势必会造成噪音污染,也将影响施工工期。4、工程施工机械多,施工项目多,相互间的影响较大,如何合理选择各工序的施工路线,做到既能尽量减少相互干扰,又符合正常高效技术要求,是确保工期、质量的关键。2.4、施工难点分析及技术措施1.基坑四周管线密布,对基坑变形控制要求较高,所以必需保证施工质量,同时作好位移、沉降、测斜等观测工作,做到信息化施工;2.基坑支护采用桩锚结构支护体系,而且桩身较长,钢筋笼下放时采用两面三节连接下放的办法,钢筋接头在同一截面不大于50%,而且搭接长度一定满足设计和规范要
9、求。预应力锚杆作为主要受力构件,能否达到设计要求,是支护的关键,所以预应力锚杆施工时一定保证施工质量,尤其是成孔和注浆环节,施工过砂层时,注意是否出现塌孔现象,必要时受用带套管成孔工艺。同时,施工时密切注意地下管道位置,施工成孔时如遇地下不明物时,严禁强行通过,待查明时再进行施工,以免误伤建筑物,必要时调整锚杆角度,避开地下管线。3.预应力锚杆在本工程中主要起到控制变形的作用,所以锚杆的施工确保达到设计要求,严格按施工规范要求进行。如出现塌孔现象,须采用套管跟进施工。4.本工程施工期间虽不是正值雨季,但坡面开挖后如不及时进行支护,也很容易出现塌方事故,为此施工时严禁大面积开挖,严禁大面积一次开
10、挖,配置相应的人力物力,做到坡面无裸露,随挖随支护。同时配备足够的水泵,以防坑内积水。6.施工场地狭小,场地较为紧张。2.5 施工应急措施 基坑支护工程是一项高技术工程,施工过程中有众多不可预见因素,加上本基坑地下构筑物交错,又紧邻周边建筑,所以施工时必须做好各项应急措施,确保基坑安全无隐患,为此必须做好以下应急措施:1.保证现场24小时有人值班,经常查看周边情况,如有异常,及时汇报,作出处理措施,并及时实施;2.现场挖机留人值班,如边坡出现加速变形,及时采取土方回填堆压;3.值班人员组织好排水工作,防止坑内积水;3 施工部署与组织3.1、施工指导思想与工程总体目标本工程对施工的质量,工期都有
11、严格的要求,为此,我司将本项目列为重点项目,从人员,机具,材料,资金等方面,采取倾斜政策,全力支持和保证项目的一切需要,我司将严格按规范,规程和设计标准组织施工。指导思想;精心组织,文明施工,守信重准,安全高效,创建优质。本着“百年大计,质量第一”的方针,将“优质、高效、安全、文明、如期、低耗”确定为工程目标。具体目标如下:质 量:优良。安全生产:杜绝重大事故,确保“五无”目标。重伤以上事故为零。轻伤事故小于2。文明施工:按深圳市文明施工相关规定组织施工,以整齐的场容、场貌赢得社会声誉。3.2、施工组织管理机构在施工组织上选派懂技术,善管理的管理人员和工程技术人员以及专业工长组成项目部,对本工
12、程负全责,管理项目层由技术,质量,安全,材料,后勤等五部分组成。在项目经理的领导下,对工期,安全,质量,成本实施全过程动态管理,施工人员均选用素质较高,经验丰富,技能娴熟的技工,分工种编成工作班组,挑选技术过硬,思想素质好的机长、班组长带班,提高作业层的操作能力和质量水平。所有施工班组均按规范和设计的要求,在项目管理人员的监督协调下进行施工。3.3、施工工期 根据设计图纸及现场实际情况,计划工期120天,详见工期计划表4、施工总平面布置4.1施工用水、用电布设施工用水、电由建设单位提供场地接口,施工用电采用三相五线制电缆,沿施工现场周边布置,每50米设置一个配电箱,用电量500KW。临设区内及
13、钢筋加工各另设置一个配电箱。生活和办公用电采用220V,用电线路沿生活和办公区架设。场内施工、生活用水采用自来水。总水源设置于临设区内,施工用水采用2.5吋水管,生活用水采用1吋和6分水管,沿生活区内布置。4.2施工临时设施项目部驻地及员工宿舍根据现场实际情况拟在现场西侧搭建,施工现场布设包括钢筋制作场、材料仓库、配电室等。施工临设将严格按照省市文明施工样板工地的要求,进行设置。4.3临时排污与排水施工临设区由于有各种生活、办公等设施,四周设置排水沟,用于排泄雨水,生活区另设专用排污管道。所有排水、排污严格按深圳市有关规定执行。5 施工前期准备工作5.1 材料及水电的准备(1)、根据施工组织设
14、计中的施工进度计划和施工预算中的工料分析,编制工程所需的材料用量计划,作好备料、供料工作和确定仓库、堆场。(2)、组织材料按计划进场,并作好保管工作。引接水源到施工现场。(3)、明确使用电源的方式,引接电源。5.2施工机械准备根据施工组织设计中确定的施工方法、施工机具、设备的要求和数量以及施工进度的安排,编制施工机具设备需用量计划,组织施工机具设备需用量计划的落实,确保按期进场。5.3现场准备(1)场地控制网的测量,建立控制基准点为保证施工控制网的精确性,工程施工时设置测量控制网,除采用测量的标准坐标系外,还相应建立A、B建筑坐标系统,以便施工放线。各控制点均应为永久性的座标桩和水平基准点桩,
15、必要时应设防保护措施,防止破坏,利用测量控制网控制和校正建筑物的轴线、标高等,确保施工质量。(2)组织机械设备进场根据施工机具的需用量计划,按施工平面布置图的要求,组织施工机械设备进场,机械设备进场后按规定地点和方式布置,并进行相应的保养和试运转等项工作(详见主要施工机械设备计划表)。5.4施工队伍的准备(1)、根据确定的现场管理机构建立项目施工管理层,选择高素质的施工作业队伍进行该工程的施工。(2)、根据工程的特点和施工进度计划的要求,确定各施工阶段的劳动力用量计划。(3)、对工人进行必要的技术、质量、安全、思想和法制教育,教育工人树立“质量第一,安全第一”的正确思想;遵守有关施工和安全及技
16、术法规;遵守地方治安法规。(4)、生活后勤保障工作:在大批施工人员进场前,必须做好后勤的工作安排,为职工的衣、食、住、行、医等全面考虑和应认真落实,以充分调动职工的生产积极性。5.5作业条件准备(1)、向班组进行计划交底和质量、技术、安全、环保和文明施工交底,下达工程施工任务单,使班组明确有关任务、质量、技术、安全、进度等要求。(2)、做好工作面准备:检查道路、垂直和水平运输是否畅通,钢管、脚手架运到指定的作业地点。(3)、材料、构配件的质量、规格、数量等进行清查,并有相当一部份运到指定的作业地点。(4)、施工机械就位并进行试运转,做好维护保养等工作,以保证施工机械能正常运转。(5)、检查前道
17、工序的质量。在前道工序的质量合格后才能进行下道工序的施工。5.6机械设备及测量仪器配置计划本工程总土方量约15万立方米,计划最大日挖土量为3000m3,因此土方开挖拟安排4台挖土机(斗容量1.0m3),2030台20吨自卸汽车配合土方外运。表1 主要机械、仪器设备配置一览表序号机械设备名称型号或规格功率单位数量进场日期退场日期1挖掘机台42自卸汽车载重20吨辆20303空气压缩机LW22-8台24钻(冲)孔桩机SJJ300台45电焊机BX1-500-120KW台46潜水泵QY-254KW台57喷射砼搅拌桩JW15010KW台18钢筋切割机JQ40-13KW台39钢筋调直机GJ-14/43KW台
18、110钢筋弯曲机GJB7-40B3KW台111水准仪DS22台112经纬仪N2台113锚杆钻机台514高压柱塞泵3DZ51台35.7劳动力配备计划本工程现场施工主要安排机械操作人员和清土及修坡人员,以及三类保障人员,各工种人员配备计划见下表。表2 劳动力需求计划表序 号工种人数备注1挖掘机司机42自卸车司机20303旋喷机手3技工4测量工3技工5水电工1技工6电焊工3技工7钢筋工3技工8砼工10技工9泥工2技工10机修工2技工11其他20零杂工12后勤人员413钻机机手4合计7890 5.8物资材料供应计划保障材料的及时供应是确保工期的关键一环。为保证材料有计划的按工程进度进场,一方面要保证采
19、购材料的资金到位,另一方面准确的计算出各施工工期的材料用量是必要的,这样不仅可以节省资金,同时对施工现场的文明施工起到积极作用。6 主要施工方法6.1施工准备工作由于基坑支护工程的质量直接影响整个工程施工质量,我司将根据实际情况,精心编制施工方案,投入足够的人力物力,选用先进的施工机械,组织精干的专业施工队伍进行施工,工作面全面铺开。1、对场地环境作充分了解,认真研究场地的地质及水文资料,同时探明施工区域的地下管线、电缆、管道及其它地下设施的确切位置,并会同有关部门进行妥善处理。2、准确测放出基坑边线及止水桩、钻孔桩的位置,修建泥浆处理系统。组织机械、人员的进场,并做好机械设备的调试工作。6.
20、2施工工艺流程主要施工工艺流程图测量放线设备进场工艺试桩确定施工顺序桩机就位挖孔桩施工钻孔桩施工旋喷桩施工桩顶冠梁施工挖土至第一排锚杆标高桩间喷射砼施工锚杆施工挖土至下一排锚杆标高桩间喷射砼面层施工锚杆施工至基坑底部坡底排水沟 6.3钢筋土钉施工(1)土钉施工顺序测量放线土方分层开挖人工修整坡面如土质较差初喷砼50厚布设土钉孔位、成孔清孔放入土钉钢筋压力注浆挂钢筋网、焊接加强筋及锚固头复喷砼50厚养护下一层土钉施工。测量定位:按照设计要求的标高和间距,在坡面上定出土钉的位置;成孔:人工利用洛阳铲挖掘成孔,成孔直径80100mm,向下倾斜10,在砂层中人工成困难时,改为同样长度48钢花管土钉;土
21、钉施工:用22、25钢筋或48钢管按设计要求截取,在主筋上放射状焊接6钢筋对中支架,每处3个,支架间距2000mm,制作成型后,人工抬运并安装进孔内,要使钢筋外露部分的长度控制200mm;灌注水泥浆:采用压力注浆,浆孔口封闭,利用胶管往孔内灌注纯水泥浆,直至水泥浆溢满,水泥用量不得小于20kg/m;安装腰筋:安装预先制作好的钢筋,使得土钉穿过每一个预留孔,然后在每一个土钉钢筋端部加强筋;喷射砼:采用砂石泵组,利用空气压缩机将砼直接喷射到坡面,砼护坡的厚度100mm;(2)质量保证措施 (1)土钉成孔前按设计要求定出孔位并作出标记和编号,孔位偏差不大于100mm,如成孔困难时可适当调整孔位,但最
22、大不超过原设计间距一半。成孔倾角误差不大于3, 孔径误差20mm 、-5mm,孔深误差+200mm、-50mm,土钉钢筋保护层厚度不小于25mm,成孔过程中遇有障碍物需调整孔位时不得影响支护安全; (2)土钉端部与面层的加强筋及钢筋网应焊接牢靠,土钉钢筋使用前应调直并除锈、除油。(3).质量检验 (1)对于支护安全等级为二级以上的土钉墙工程,应进行土钉的基本抗拔力试验,以确定土钉与土体之间的抗剪强度及有关施工参数。基本试验土钉数量不宜少于3根,如果地层复杂,可适当增加试验数量; (2)土钉工程质量验收应做抗拔力试验,试验数量应为土钉总数的1%,且不少于3根,土钉验收合格标准为:土钉抗拔力平均值
23、应大于设计抗拔力,抗拔力最小值应大于设计抗拔力的0.9倍;(3)所使用的原材料(钢筋、水泥、砂、石等)应符合有关标准的要求,进场应按有关标准进行质量检验;(4).施工设备表 表4 土钉施工设备序号机械名称型号数量功率备注1洛阳铲20把2水泥搅拌机1台3注浆泵BW1501台4潜水泵2台5储浆罐1台6电焊机4台切割机1台6.4喷射砼面层施工1.每一层人工土钉、钢花管土钉施工完后,随即挂上6200双向钢筋网,层喷射砼施工,喷射厚度达到设计要求;2.16横向通常筋及纵向筋与土钉或土钉主筋头焊接固定,将16长300短钢筋紧贴主筋压住纵横向筋并与主筋头单面焊;3.喷射砼分两层施工。每层厚50mm,混凝土配
24、合比1:2:2,喷射砼前,钢筋网应牢固固定在边坡上并满足15mm保护层要求。4.喷射砼完工后。再施工开挖下一层土方;5.喷射砼配合比为水泥:砂:碎石=1:2:2,水泥采用32.5R普硅水泥,采用干净砂砾且其最大粒径不超过12mm。6.钢筋网网格边长误差20mm,坡面上下段钢筋网搭接长度不小于200mm。7.喷射砼喷射时须严格控制喷射厚度和平整度,做到外表面平整、美观,厚度误差3mm,喷射砼作业在同一层段内按自上而上的顺序进行,并控制好水灰比,保持砼表面平整,呈湿润光泽而无干斑或滑移流淌现象。8.根据喷射砼的回弹量适当调整水的掺量,防止掺量的不适影响喷射砼的强度,喷射砼回弹率小于15%。9.喷射
25、砼终凝2小时后进行喷水养护,养护时间为37天。10.施工劳动力配置 配料工3 人,电工1人,机修工1人,喷射砼工3 人,施工工期受挖土和锚杆(土钉)施工限制,通常不必计算工期。11. 质量控制. (1)喷射砼施工前要对机械设备、风水管路和电线进行检查及试运行,清理坡面;(2)喷射砼配合比为水泥:砂:石=1:2:2.5,喷料应搅拌好水灰比,保持砼表面平整,呈湿润光泽,无干斑或滑移流淌现象;(3)喷射砼使用的速凝剂,使用前要做与水泥的相容性试验及水泥净浆凝结效果试验;(4)喷射砼作业前,要对机械设备、风、水管路和电线进行全面的检查及试运转,清理受喷面,埋设好控制喷射砼厚度的标志;(5)喷射砼终凝2
26、小时后,要洒水养护37天;(6)钢筋网与坡面土层间隙应大于2cm,钢筋网上下搭接不小于40cm;(7)钢筋网与土钉锚固装置要连接牢固,喷射砼时钢筋网不得晃动。 12.质量检验(1)喷射砼应进行抗压强度试验,试决数量为每500m2取一组,每组试决不得少于三个;对于小于500m2的独立工程,取样不少于一组,喷射砼抗压强度试决可采用现场喷射砼大板方法制作; (2)喷射砼应进行喷层厚度检查,检查时应符合下列规定:a.喷层厚度可用凿孔法或其它方法检查;b.检查数量为每500m2取一组,每组不少于3个点;c.喷层厚度合格条件为:全部检查孔处厚度的平均值应大于设计厚度,最小厚度不应小于设计厚度的80%,并不
27、应小于50mm。6.5 钻(冲)孔灌注桩施工 (1).施工工艺流程:施工前期准备测量放线成孔钢筋笼制作安装泥浆置换、清底砼灌注。(2)施工准备正式施工前,做好周边管线保护工作,施工人员、设备进场,搞好现场三通一平,工程材料订购、进场、送检工作,施工图纸会审及技术交底工作。(3).测量定位及复检根据施工图纸及甲方提供建筑测量控制点,测量放桩轴线及桩位,自检无误后请业主及监理进行复检,合格后方可进行施工。(4).钻(冲)孔桩成孔根据测量桩位点及护筒尺寸(1500)清除地表杂物,开挖并埋设钢护筒,护筒中心与桩位中心偏差小于50mm。钻机就位后铺垫稳固,以免钻孔过程中倾斜,以保证钻孔垂直度优于1/10
28、0,孔中膨润土护壁泥浆液面高于地下水位2.0m左右,以保证孔壁稳定。(5).钢筋制作、下放安装由于本工程场地情况,北侧钢筋笼笼制作下放要分两段进行,钢筋笼接口尽量不在同一标高,制作时保证搭接长度、焊接质量。严格按钢筋制作焊接规范进行施工及检查验收,吊装就位过程严禁产生不可恢复变形,并严格控制其标高及对中性。(6).砼灌注在砼灌注前,应用空吸泵进行清底,保证孔底500mm以内的泥浆比重小于1.25,含砂率小于8,粘度小于285。砼采用水下C25商品砼,坍落度1822cm,导管须密封良好,管底至孔底300500mm,开始灌注时保证其初灌量以保证埋管0.8m以上,在浇灌过程中埋管深度2.06.0m,
29、以防止夹泥、断桩,砼浇注板标高不低于设计标高800mm。(7).施工劳动力及主要设备配置表 5 施工劳动力配置管理人员钻机操作电焊工钢筋工电 工机修工起重工合计5128511436表 6 主要施工设备一览表序号设备名称型号数量(台)1钻孔桩机SJJ30082泥浆泵3PN83电焊机84切割机85泥浆泵4英寸86.6.旋喷桩施工1.施工工艺参数(1)桩径1200,间距1200,桩长12m,水泥用量400kg/m;(2)水压力:2830MPa;(3)气压力:0.30.4MPa;(4)浆液压力:1.0MPa;(5水灰比:1:1。2.施工前认真检修高压设备、管路系统,其压力、流量满足施工参数要求。3.钻
30、孔:孔位定后须准备,偏差小于50mm,钻机铺设平稳,钻机垂直度不大于1.5。4.插管、喷射注浆在插管及喷射过程中应防止喷嘴堵塞,插管顶达设计深度时方可注浆,顺序由上而下,注浆管提升速度保持0.1m/min。5.在高压喷射注浆过程中,出现压力突然上升,下降成大量冒浆等异常情况,要查明原因并及时采取措施。6.做好原始记录的整理、绘编工作。7.施工劳动力及主要设备配置表 6 施工劳动力配置管理人员钻机操作浆液制作压 浆电工机修工合计2661116表7 主要施工设备一览表序号设备名称型号数量(台)1钻机X910042高压柱塞泵3DZ5143空压机ZWE6/T44泥浆泵BW-15046.7预应力锚杆施工
31、预应力锚杆与土方开挖相互配合好,挖土标高至锚杆标高下500mm时,进行锚杆施工,锚杆锚固体强度达设计要求20MPa时方可进行下部土方开挖。(1).成 孔:基坑开挖至要求标高后,进行锚杆定位,并做好标记,孔位偏差小于50mm,钻孔倾角偏差允许2.0。对于本工程中地质条件较差地段,采用锚杆钻机进行套管跟进、 水钻孔工艺,以防止塌孔、缩径。为保证文明施工及不影响土方开挖,沿坑边挖设排水沟槽,将水集水抽走。(2)水 泥 采用普32.5R,水灰比0.45,清孔完后用BW150高压泵进行一次注浆,直到孔口溢出纯水泥浆为止。(3)杆体制作及置放杆体制作时应比设计长出0.51.0m,以满足张拉锁定需要,定位骨
32、架间距1.52.0m,钢绞线用铁丝均匀捆于骨架周围,二次注浆阀管固定于定位骨架中心,阀管单向阀间距500mm。(4)二次高注浆一次注浆完成4.06.0h后并锚固体强度达5.0MPa左右时,进行二次高压劈裂注浆,注浆顺序由里向外,按每500mm间距分段均匀注浆,注浆压力保持3.06.0MPa,一次和二次注浆水泥用量不得低于50kg/m。(5)锚杆验收及张拉锁定本工程锚杆验收数量为3根,合格后进行张拉锁定。垫块安装完毕和锚固体强度达20MPa时,对锚杆进行张拉、锁定,首先按0.10.2设计拉力进行预拉,然后按规范要求分级加载至1.11.2设计拉力并保持10min,然后卸载至锁定予以锁定。(6)锚杆
33、基本实验根据设计要求,应进行基本试验,数量不少于两根,加荷至设计荷载1.5倍,其目的在于考虑设计锚杆在场址条件内是否能满足设计要求,检验锚杆施工工艺,并将以此指导施工。根据设计单位要求,选择锚杆作基本试验;试验设备及仪器:标定有效期内的YCW-100张拉设备,百分表,千分尺;按规范进行分级,分级如下表加荷增量Afptk(%)初始荷载10第一循环103010第二循环1030503010第三循环10305060503010第四循环10305070503010第五循环10306080603010观测时间(min)33510533 试验资料,试验锚杆完成后,由项目技术负责人撰写试验报告;验收实验,根据
34、规范要求,锚杆应按1%进行验收试验,张拉至设计承载力的1.2倍,其它施工方法同张拉锁定。6.8 冠梁施工1.工艺流程:挖土至梁底标高放线定位安装侧模钢筋制安浇注砼。2.工艺要求:钢筋工程:主筋接头采用双面搭接焊或闪光对焊,且接头应相互错开35d。钢筋由钢筋组统一加工,根据施工前后顺序下料成型,挂牌编码,在绑扎前要对照图纸进行检查。绑扎时结合结构物受力特点,能连续配筋的尽量连续配筋,搭接点应错开放置,焊接头每截面不超过50。施工中高度重视钢筋保护层厚度。钢筋绑扎完成后,由现场质检员检查合格后,再请现场监理人员检查合格后方可浇注砼。模板工程:模板应用水平仪掌握标高和垂直度,保证被隔开后的砼面成为一
35、垂直面。保证支撑稳固,使模板不发生变形。模板表面涂刷隔离剂,以便顺利脱模。模板安装的偏差不超过规范允许值。砼工程:砼施工时做到岗位到人,专人负责。砼施工时,必须详细准确地做好隐蔽记录,签好砼施工记录。腰梁砼拟采用商品砼。指派专人负责做好砼的洒水养护工作,砼养护期保证砼表面常处于湿润状态,防止发生龟裂现象。6.9 土方挖运本工程土方量较大,且土质较差,土方开挖的进度直接影响到整个工程进度,为顺利进行土方开挖施工,须做好以下几个方面:1.及时申领夜间施工许可证等相关手续;2.组织充足的运载车辆快速高效将土方运离现场,现场配置挖土机4台,装载车2030辆,确保每夜出土量不小于3000m3;3.组织好
36、坑内滞水的外排工作,在坑内设集水坑放入3台潜水泵,在白天进行排水作业,确保晚上土方的顺利开挖;4.组织好土方的挖运顺序,防止影响挖土效率;5.确定专人进行场外道路的清扫,定岗负责,保证道路的清洁卫生;6.基坑内委派专人控制挖土标高,每次挖至土钉标高下500mm,严禁超挖;7.土方挖至基底后,随即浇筑桩基施工垫层,防止雨水浸泡基底土层,破坏土体结构,影响地基土体的强度。8.具体土方开挖要求为了更好地按时完成设计要求工程量,土方开挖必须与支护工作相协调工作,初定现场采用4台挖机同时作业,具体要求详见施工进度计划表,按如下步骤挖运:清理现场建筑垃圾及水泥硬地面,尽可能保持场地在同一标高;按设计图纸开
37、挖场地东北西侧土方沿基坑开挖边线挖运土方至设计图中第一层土钉标高,每次开挖长度30m,分段分次挖运,即时进行护坡处理。同时在已开挖基槽内侧开挖2x2m的集水坑,坑底标高底于已开挖基槽底标高2m,防止在边坡底部造成集水。集水坑内集水即时排干。如不具备运土条件,可先现场倒土。四周钻孔桩、南侧旋喷桩施工结束达到设计强度后,按设计图纸开挖场地土方,每次开挖高度为同层土钉标高下300,不得起挖。分段开挖,开挖长度50m,上一段边坡支护完成后方可直行下一段开挖。如不具备运土条件,可先现场倒土。 挖运基坑中间土方至同一层已施工土钉标高下300;重复(3)、(4)步直至基底;每一层挖土都要在基坑内挖5个以上集
38、水坑,深约1m,位置见施工平面布置图;距基坑边15m内土方可根据土方施工单位施工要求具体执行。每次沿基坑开挖边线挖运土方时,不得欠挖、多挖,挖土时即时用挖斗修理坡面,尽可能使开挖坡面在同一平面。基坑运土坡道设在场地大门入口处,坡道土方在基坑开挖结束后边退边挖土的方式后退施工,挖土结束后起吊挖土机。6.10排水沟施工及排水措施1.排水沟用MU7.5砖砌排水沟、集水井,并抹1:2水泥砂浆厚20mm。2.土方开挖工程排水沟包括地面排水和地下排水,总的思路是(地)上截(坑)下排。由地下排水沟、集水井、地面截水沟、沉淀池、排水管组成;3.基坑开挖至设计标高后,立即由人工进行坑底排水沟、集水井的施工,最短
39、时间内形成有效的地下水集结和排放体系,减少地下水对基坑底的侵扰;考虑深圳的降雨量较大的因素,配置4台潜水泵,放置在集水井内抽水,以保护坑底原土层不受扰动和便于后续工程的施工。对于在开挖过程中基坑内的集水和天然降水,少量水利用挖土机直接与土方混合挖出运走,大量集水时,用人工疏导至临时集水坑内,利用泥浆泵抽到地面上的截水沟内统一排放,集水井沿坑周边布置,距坑边510m,间距3050m,井深1m;4.在土方施工工程中,天然降水不可避免,有效地面水的流入和渗透是一项重要的安全防护措施;基坑土方开挖前在上口沿周围设置闭合的截水沟,阻挡地面积水流入基坑,并汇集后统一排放到沉淀池,然后排放到市政雨水井;5.
40、排水沟要定期安排工人疏导保证水流畅通,集水井定期清淤,防止堵塞水泵;6.通道跨过排水沟时,上面要铺设木方和木板;7.排水沟施工时,要等砌筑强度达到强度的75%时,方可回填并分层夯实;8.潜水泵和离心泵要有专人负责,根据集水井内的水位,及时开关,既要保证抽水的连续性,又要保护抽水设备不损坏。6.11 测量与监控措施测量参数:1测量仪器:WILD-NA2水准仪、DJ2经纬仪、50m钢卷尺,测量精度1cm2.测量目的:监测基坑开挖位置、尺寸、深度,保证与图纸设计数据一致;3.测量方法:开挖位置用水准仪配合经纬仪根据已有控制点测设、复测。基坑尺寸直接用50m钢卷尺测量,基坑深度用钢卷尺、塔尺测量。道路
41、沉降观测:1.测点布置按照基坑支护设计中对于监测的要求,沿基坑四周道路每50m布置一个测点,采用钢钎打入地表。2.测量参数测量仪器:WILD-NA2水准仪、塔尺。监测精度:1mm。测量频率:主体基坑开挖前读取初读数,开始后2次/周。3.测量目的监测道路在基坑开挖后引起的地表沉降及影响范围,以便及时采取措施,确保安全。4.警戒值50mm;5.测量方法采用水准仪,开挖前测量点相对于周边永久控制点的差值。开挖过程中每周测2次,取得数据加以分析,得出道路沉降数据。周边构筑物的变形监测:由于本工程与周边构筑物距离较近,所以在工程基坑开挖过程中采取专门的对周边构筑物的观测措施。但在整个施工期间,会根据施工
42、情况和对道路、边坡的观测情况做出是否观测的决定,然后可以确保周边构筑物的安全和正常使用。地下箱涵沉降观测:1.测点布置根据地下管线位置,在邻近地下管线或其上部按照道路检测点的布设方法进行设置观测点,通过对该部分观测点的位移观测,确定地下管线的位移变化情况。2.测量参数测量仪器:水准仪、坡尺、DJ2经纬仪监测精度:1mm测量频率:2次/周3.测量目的监测地下管线因基坑开挖引起的地层及管线变位下沉,必要时采取加固措施,确保管线安全。4.警戒值箱涵水平位移及沉降不超过10mm,测量方法:同道路沉降观测方法。边坡位移及沉降的监测:1.测点布置设计方案图中未标明监测点详细位置,布设测点时可根据实际情况设
43、置,位移监测点沿基坑顶边线设置,间距约20M,沉降观测点设在外边线约5M左右,间距25M。 2.测量参数用精密水准仪测量坑底及坑外地面测点的竖向下沉或隆起;用经纬仪测量坑顶位移观测点位移。测量仪器:WILD-NA2精密水准仪、DJ2经纬仪、50m尺子3.监测目的为了保证基坑施工过程中的安全,做到信息化施工,施工过程中一定要做好位移观测工作。坡顶位移监测:监测基坑回弹绝对值、速率及地表变形情况,判断基坑安全度,必要时采取措施控制回弹;坡顶沉降监测:监测边坡位移和沉降,了解基坑边坡松动范围,及时采取措施保证基坑和周围地层稳定安全。4.测量方法直接以经纬仪测量坡顶位移竖向位移监测,用水准仪测量坡顶沉降监测。5.测量频率:观测频率通常情况下三天一次,挖土时加大观测次数,做到一天一次,位移变化较大时,一天两次。地
