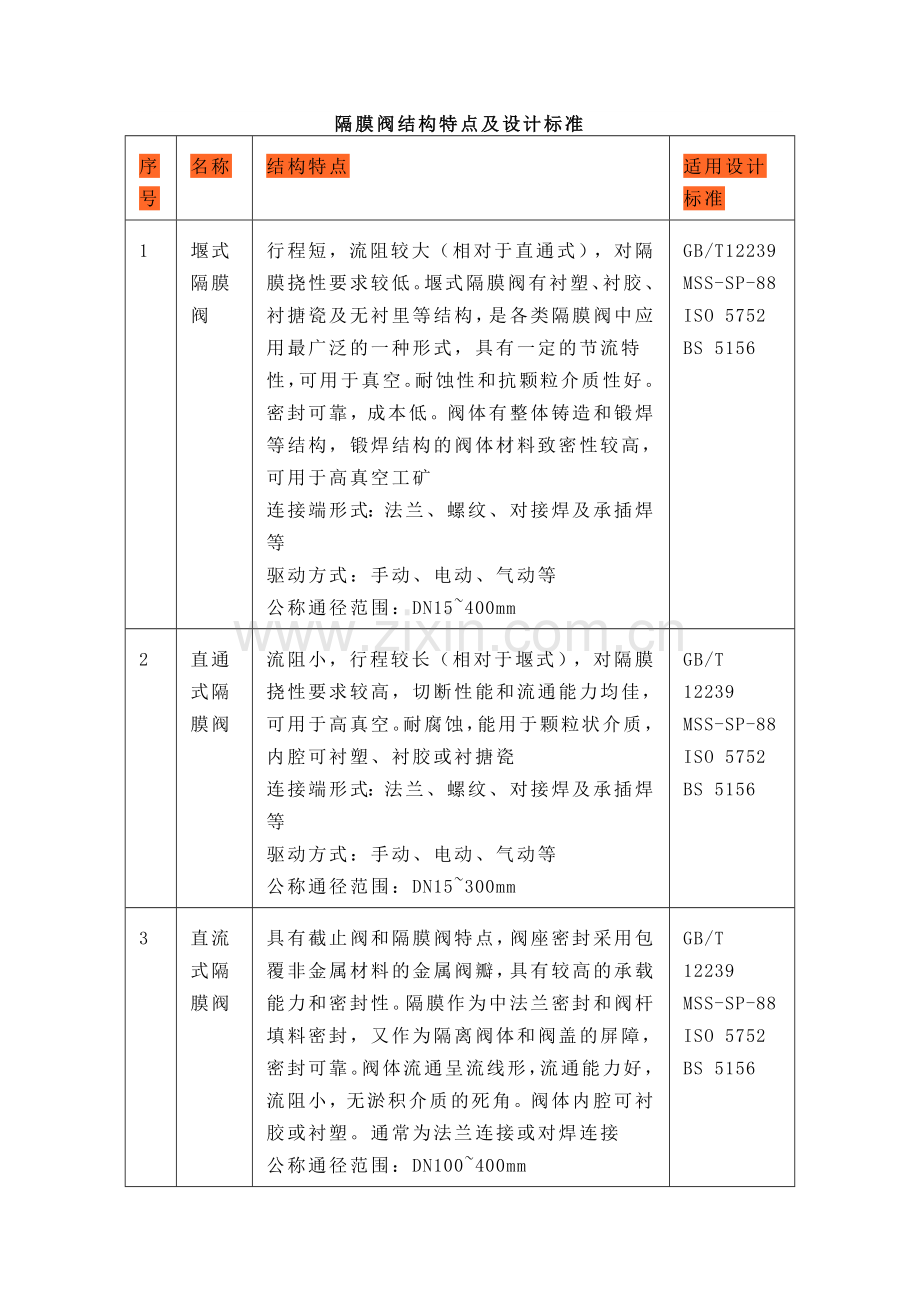

隔膜阀结构特点及设计标准
序号
名称
结构特点
适用设计标准
1
堰式隔膜阀
行程短，流阻较大（相对于直通式），对隔膜挠性要求较低。堰式隔膜阀有衬塑、衬胶、衬搪瓷及无衬里等结构，是各类隔膜阀中应用最广泛的一种形式，具有一定的节流特性，可用于真空。耐蚀性和抗颗粒介质性好。密封可靠，成本低。阀体有整体铸造和锻焊等结构，锻焊结构的阀体材料致密性较高，可用于高真空工矿
连接端形式：法兰、螺纹、对接焊及承插焊等
驱动方式：手动、电动、气动等
公称通径范围：DN15~400mm
GB/T12239
MSS-SP-88
ISO 5752
BS 5156
2
直通式隔膜阀
流阻小，行程较长（相对于堰式），对隔膜挠性要求较高，切断性能和流通能力均佳，可用于高真空。耐腐蚀，能用于颗粒状介质，内腔可衬塑、衬胶或衬搪瓷
连接端形式：法兰、螺纹、对接焊及承插焊等
驱动方式：手动、电动、气动等
公称通径范围：DN15~300mm
GB/T 12239
MSS-SP-88
ISO 5752
BS 5156
3
直流式隔膜阀
具有截止阀和隔膜阀特点，阀座密封采用包覆非金属材料的金属阀瓣，具有较高的承载能力和密封性。隔膜作为中法兰密封和阀杆填料密封，又作为隔离阀体和阀盖的屏障，密封可靠。阀体流通呈流线形，流通能力好，流阻小，无淤积介质的死角。阀体内腔可衬胶或衬塑。通常为法兰连接或对焊连接
公称通径范围：DN100~400mm
GB/T 12239
MSS-SP-88
ISO 5752
BS 5156
4

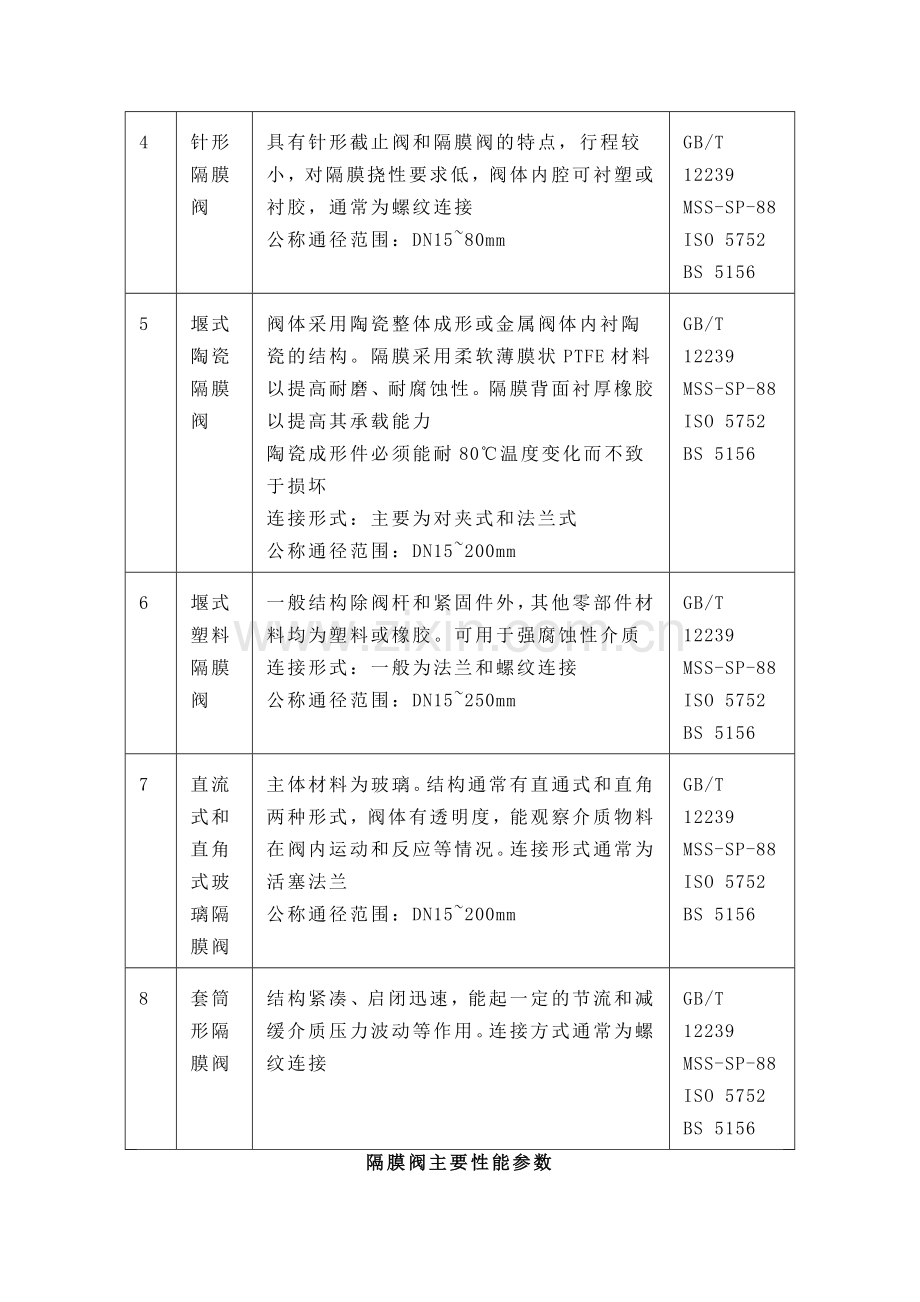

针形隔膜阀
具有针形截止阀和隔膜阀的特点，行程较小，对隔膜挠性要求低，阀体内腔可衬塑或衬胶，通常为螺纹连接
公称通径范围：DN15~80mm
GB/T 12239
MSS-SP-88
ISO 5752
BS 5156
5
堰式陶瓷隔膜阀
阀体采用陶瓷整体成形或金属阀体内衬陶瓷的结构。隔膜采用柔软薄膜状PTFE材料以提高耐磨、耐腐蚀性。隔膜背面衬厚橡胶以提高其承载能力
陶瓷成形件必须能耐80℃温度变化而不致于损坏
连接形式：主要为对夹式和法兰式
公称通径范围：DN15~200mm
GB/T 12239
MSS-SP-88
ISO 5752
BS 5156
6
堰式塑料隔膜阀
一般结构除阀杆和紧固件外，其他零部件材料均为塑料或橡胶。可用于强腐蚀性介质
连接形式：一般为法兰和螺纹连接
公称通径范围：DN15~250mm
GB/T 12239
MSS-SP-88
ISO 5752
BS 5156
7
直流式和直角式玻璃隔膜阀
主体材料为玻璃。结构通常有直通式和直角两种形式，阀体有透明度，能观察介质物料在阀内运动和反应等情况。连接形式通常为活塞法兰
公称通径范围：DN15~200mm
GB/T 12239
MSS-SP-88
ISO 5752
BS 5156
8
套筒形隔膜阀
结构紧凑、启闭迅速，能起一定的节流和减缓介质压力波动等作用。连接方式通常为螺纹连接
GB/T 12239
MSS-SP-88
ISO 5752
BS 5156
隔膜阀主要性能参数
标准代号
标准名称
适用范围
公称通径
公称压力或压力级
应用
GB/T 12239
通用阀门 隔膜阀
8~400
≤1.6MPa
通用
MSS-SP-88
隔膜阀
15~400
CL125、CL150
通用
BS 5156
一般用途的隔膜阀
10~300
0.6、1.0、1.6MPa
通用
ISO 5752
隔膜阀
15~300
≤1.6MPa
通用
