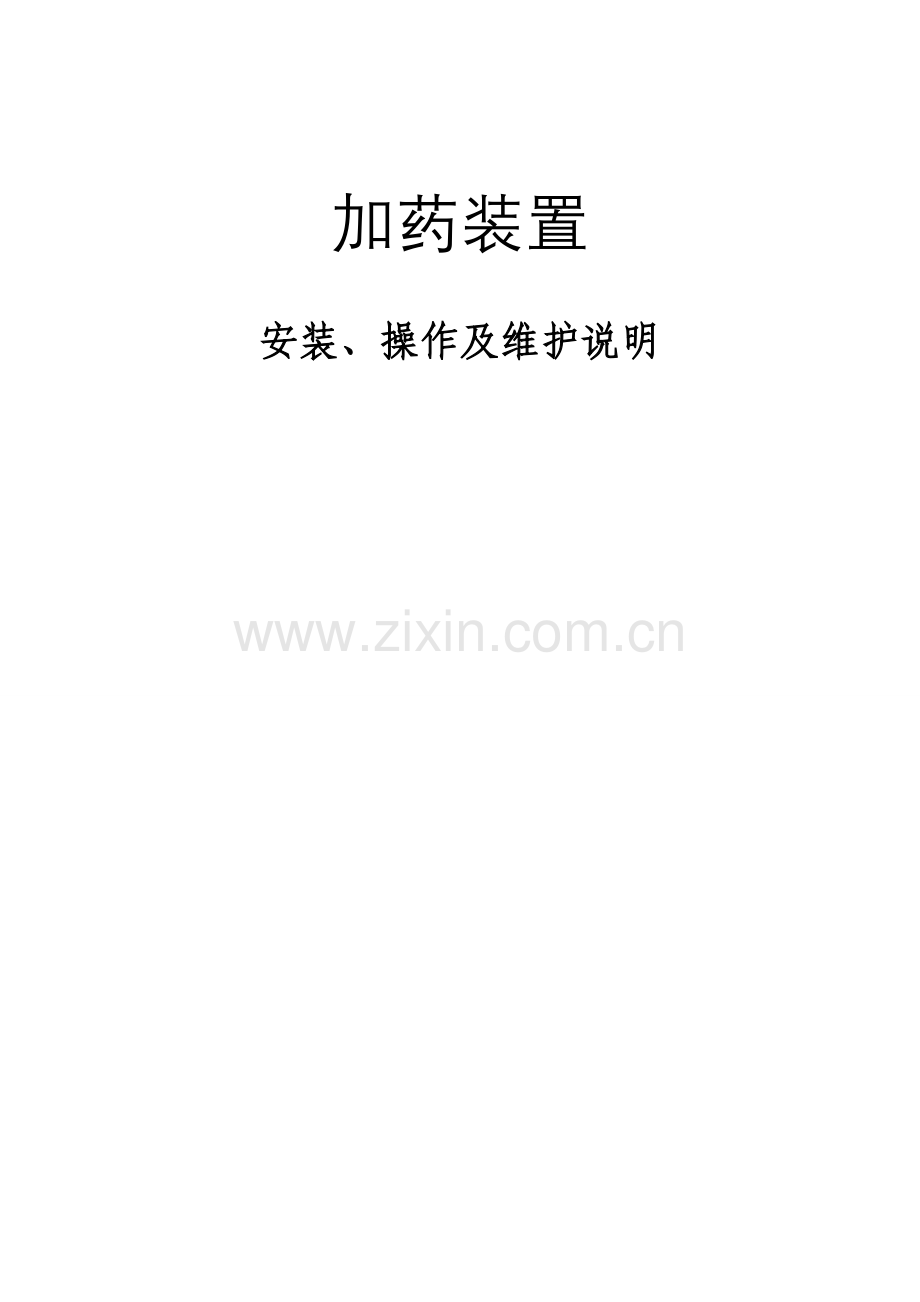

加药装置

安装、操作及维护说明

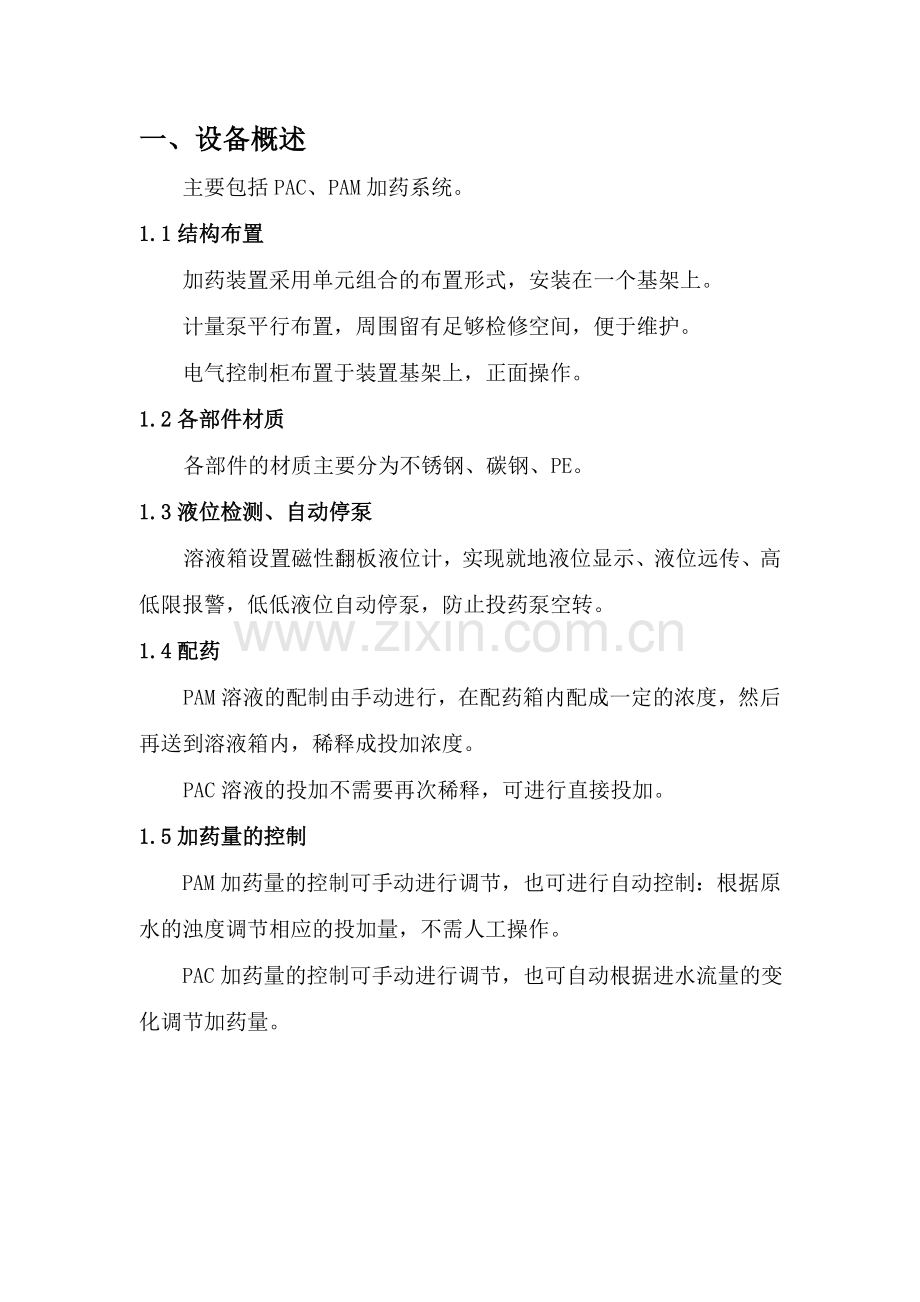

一、设备概述
主要包括PAC、PAM加药系统。
1.1结构布置
加药装置采用单元组合的布置形式，安装在一个基架上。
计量泵平行布置，周围留有足够检修空间，便于维护。
电气控制柜布置于装置基架上，正面操作。
1.2各部件材质
各部件的材质主要分为不锈钢、碳钢、PE。
1.3液位检测、自动停泵
溶液箱设置磁性翻板液位计，实现就地液位显示、液位远传、高低限报警，低低液位自动停泵，防止投药泵空转。
1.4配药
PAM溶液的配制由手动进行，在配药箱内配成一定的浓度，然后再送到溶液箱内，稀释成投加浓度。
PAC溶液的投加不需要再次稀释，可进行直接投加。
1.5加药量的控制
PAM加药量的控制可手动进行调节，也可进行自动控制：根据原水的浊度调节相应的投加量，不需人工操作。
PAC加药量的控制可手动进行调节，也可自动根据进水流量的变化调节加药量。

1.6技术参数表 例：
型号
PAC加药装置
CG-6.0
PAM加药装置
WA1.0-2.0
溶液箱容积
PAC加药装置
6立方米
PAM加药装置
2立方米
加药方式
自动或手动
泵出口压力
PAC加药泵
0.6Mpa
PAM加药泵
0.6Mpa
泵出口流量
PAC加药泵
≤50L/H
PAM加药泵
≤170L/H
组合形式
三箱四泵

二、加药装置操作说明
2.1使用
加药装置用于地表水净化站。
2.2装置启动前的操作
2.2.1系统检查
检查各连接接头，紧固件不应有松动、脱落现象；
检查水箱溢流管是否畅通；
检查装置总电源是否接入；
各计量泵状态是否正常（有无故障）；
溶液箱内是否有药液，溶液箱液位降至低液位时，报警开，计量泵停止工作。
2.3配制药品
2.3.1 关闭所有阀门；
2.3.2 打开排污阀，排污时间3min，排污结束后关闭排污阀；
2.3.3 打开进水阀，按比例配置药液，待溶液箱液位计指示到高液位时关闭进水阀（或根据需要加到一定液位）；
2.3.4 打开搅拌电机搅拌，使溶液均匀。
2.4装置启动
1、打开计量泵出口阀门；
2、打开计量进口阀，溶液箱出口阀；
3、调整计量泵行程至适当位置（40%左右）；
4、选择操作模式（就地硬手动、就动手动、远程控制）
4.1 就地硬手动操作：
4.1.1将计量泵操作模式选择开关切换至就地硬手动方式；
4.1.2按下计量泵启动按钮；
4.1.3计量泵以工频运行，计量泵电流指示正常；
4.1.4备用泵的投入，先停掉故障泵，备用泵选择开关切换至；
4.1.5故障计量泵，然后按下备用泵启动按钮；
4.1.6搅拌电机的投入，按下搅拌电机启动按钮，一定时间后关闭。
4.2 就地手动操作：
4.2.1将计量泵操作模式选择开关切换至就地手动方式；
4.2.2按下计量泵启动按钮；
4.2.3调节面板频率设定旋钮至所需运行频率；
4.2.4计量泵以面板设定频率运行，电流表指示正常；
4.2.5备用泵的投入，先停掉故障泵，备用泵选择开关切换至故障计量泵，然后按下备用泵启动按钮；
4.2.6搅拌电机的投入，按下搅拌电机启动按钮，一定时间后关闭。
4.3 远程控制操作
4.3.1将计量泵操作模式选择开关切换至远程控制方式；
4.3.2由监控系统计算机或其他控制系统手动或自动启动计量泵；
4.3.3计量泵以监控系统计算机或其它控制系统手动设定频率或自动控制设定频率运行；
4.3.4备用泵和搅拌电机的投入，也以监控系统计算机或其它控制系统手动设定频率或自动控制设定频率运行。
2.5装置运行
2.5.1计量泵切换
计量泵发生故障时，发出报警号，打开备用泵间的联络阀，备用泵投运；
关闭发生故障的计量泵进口阀、出口阀；
检查发生故障的计量泵并进行维修。
2.5.2装置停运
停计量泵；
关闭溶液箱出口阀；
关闭计量泵进口阀、出口阀；
关闭电源；
打开排污阀，排尽箱内溶液。
2.6装置运行注意事项
2.6.1计量泵
启动泵时，运行泵和备用泵间的联络阀必须关闭，防止强力冲击止回阀，形成止回阀堵塞。
装置运行过程中，运行泵和备用泵间的联络阀必须关闭，防止串样，造成加药量控制不准。
泵处于开启状态时，禁止关闭泵进出口管路上任何阀门。
在调节冲程位置时，确保计量泵的电机始终在运转。
2.6.2过滤器
过滤器每运行一年清洗一次。
三、故障现象与排除
3.1计量泵不计量药液
在计量泵的吸入端有气体泄漏
检查是否有气体吸入并避免
进出水管路堵塞
拆卸并清除异物
计量泵的冲程长度设定不合适
重新设定冲程长度
计量泵出口串样
关闭联络阀

江苏明锐环保科技有限公司
工程部
