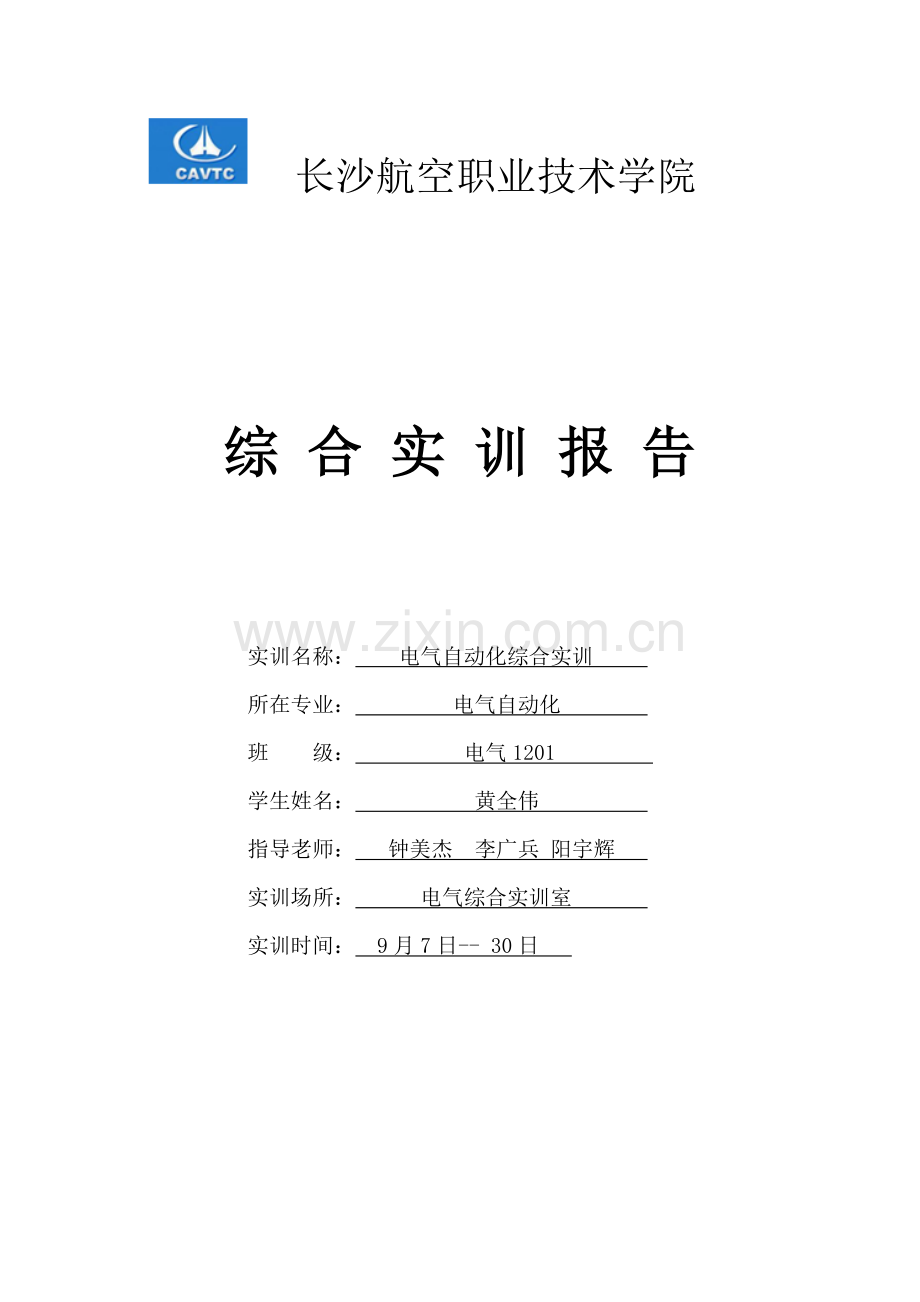

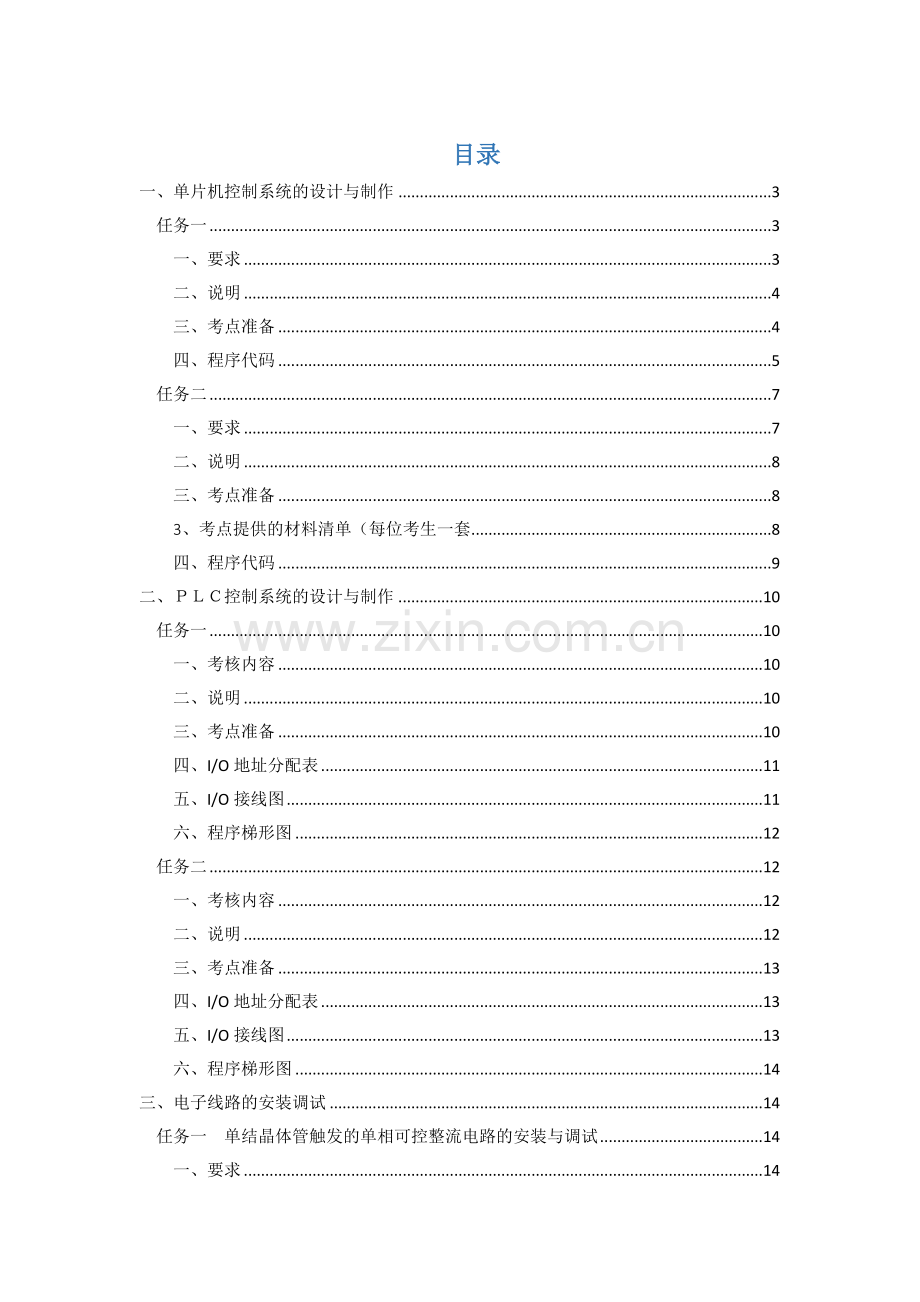

长沙航空职业技术学院 综 合 实 训 报 告实训名称： 电气自动化综合实训 所在专业： 电气自动化 班 级： 电气1201 学生姓名： 黄全伟 指导老师： 钟美杰 李广兵 阳宇辉 实训场所： 电气综合实训室 实训时间： 9月7日- 30日 目录一、单片机控制系统的设计与制作3任务一3一、要求3二、说明4三、考点准备4四、程序代码5任务二7一、要求7二、说明8三、考点准备83、考点提供的材料清单（每位考生一套8四、程序代码9二、控制系统的设计与制作10任务一10一、考核内容10二、说明10三、考点准备10四、I/O地址分配表11五、I/O接线图11六、程序梯形图12任务二12一、考核内容12二、说明12三、考点准备13四、I/O地址分配表13五、I/O接线图13六、程序梯形图14三、电子线路的安装调试14任务一 单结晶体管触发的单相可控整流电路的安装与调试14一、要求14二、考点准备15三、进行系统的安装接线步骤15四、简述系统调试步骤15五、注意事项15六、通电试车完成功能演示16任务二 集成功放的安装与调试16一、要求16二、考点准备17三、进行系统的安装接线步骤17四、简述系统调试步骤17五、注意事项18六、通电试车完成功能演示18四、电气控制系统的分析与故障处理19任务一 XW62型万能铣床19一、故障分析图19二、要求20三、故障现象及处理20任务二 T68型卧式镗床21一、故障分析图21二、要求22三、故障现象及处理22五、继电器控制系统的安装调试23任务一23一、要求23二、考点准备23三、进行系统的调试24任务二25一、要求26二、考点准备26三、进行系统的调试26六、总结28一、单片机控制系统设计和制作任务一某企业负担一个计数指示灯产品设计和制作任务，产品设计要求是：每按一次按键SW1，发光二极管向右移动增加一个亮灯，3个全亮后，再按按键，发光二极管全灭，以后再从最左一个开始点亮。指示灯发光二极管排列图1所表示，电路功效要求图2所表示。图1计数指示灯实物图2计数指示灯功效图一、要求1.硬件设计和制作（1）已知发光二极管D1驱动电流为10mA，正向压降为2V，估算出连接发光二极管电阻R1取值，并标注在电路图上（在答题纸上作答）；（2）根据任务要求，正确选择单片机端口，并将外围接口功效电路和单片机连接端口标注在电路图上（在答题纸上作答）；（3）仔细对照电路原理图和PCB板，选择适宜元件，焊接电路板完成硬件电路设计，经过杜邦线和考点提供单片机系统电路板连接测试 。2.软件程序步骤设计（在答题纸上作答）画出程序步骤图3.软件编写和调试（提交电子文档）（1）在提供计算机E盘上，以本人准考证号为名新建一个文件夹，并在此文件夹中建立以准考证号为名项目文件，开始进行软件设计；（2）程序编写完成后，生成HEX或BIN文件，可进行软件仿真（仿真并非必需），并经过在线编程写入单片机；（3）实现软硬件调试。4.产品展示和结果上交产品完成后，向监考老师一一展示产品功效，并按要求上交产品、试卷及软件编写和调试过程产生全部文件。二、说明1、本电路所需电源为5V直流电压；2、抽考选择单片机为STC89C52，使用STC_ISP_V486.exe软件在线编程；3、考点提供了Keil uVision2和Wave6000两种单片机开发软件；4、考点提供了含有串口通信功效、能扩展单片机接口单片机系统电路，考生只需焊接制作外围接口功效电路，并经过杜邦线和单片机拓展口连接实现设计功效。三、考点准备1考点提供设备、工具、材料清单序号名称规格/技术参数数量说明1万用表数字或机械1块/人2示波器20M以上1台/人35V直流稳压电源1台/人4计算机1台/人6单片机系统电路板采取STC89C5211根/人经过插针向外扩展接口7RS232串口连接线1根/人事先已连接单片机和计算机2考点提供工具清单序号名称规格/技术参数型号数量说明1电烙铁2535W1只/人2斜口钳130mm1把/人3尖嘴钳130mm1把/人4镊子1只/人5开发平台Keil uVision2安装在考点提供计算机上6开发平台WAVE6000安装在考点提供计算机上7程序下载软件STC_ISP_V486安装在考点提供计算机上3考点提供材料清单序 号名 称规格型号数 量（只）1电阻51032PCB板60mm*60mm1根据电路设计3电阻10k14杜邦线若干5单片机STC 89C5216电解电容100u17发光二极管小红亮38排针单排329晶振12MHz110瓷片电容20pf211细导线连接用若干12轻触按钮小按键1个四、程序代码 #include sbit led1=P10; sbit led2=P11; sbit led3=P12; sbit key=P37; void delay(void) unsigned char i,j;for(i=100;i0;i-) for(j=200;j0;j-); unsigned char keyscan(void) if(key)return 0xFF;delay();if(key)return 0xFF;while(key=0);return 1; void main(void) unsigned char inum=0,kv;while(1) kv=keyscan();if(kv=1)inum+;if(inum=1)led1=0;led2=1;led3=1;else if(inum=2)led1=0;led2=0;led3=1;else if(inum=3)led1=0;led2=0;led3=0;else if(inum=4)led1=1;led2=1;led3=1;inum=0; 任务二某企业负担用单片机实现四路抢答器电气控制系统设计和制作任务，其原理以下图1所表示。设计要求以下：系统设置单片机复位按钮，主持人按复位键后，才能开始抢答，最先按下键其键位码被数码管显示出来，其它按键无效，等候主持人再次按下单片机复位键后，才能进行第二次抢答。请考生按下列要求完成任务。图1 硬件参考图一、要求说明：下列要求在答题纸上作答项目，在试卷上作答无效。1.硬件设计和制作（1）已知数码管每一段静态驱动电流为10mA，正向压降为2V，估算限流电阻R1取值（在答题纸上作答）；（2）根据任务要求，正确选择单片机端口，并将外围接口功效电路和单片机连接端口标注在电路图上（在答题纸上作答）；（3）仔细对照电路原理图和PCB板，选择适宜元件，焊接电路板完成硬件电路设计，经过杜邦线和考点提供单片机系统电路板连接测试 。2.软件程序步骤设计（在答题纸上作答）画出程序步骤图3.软件编写和调试（提交电子文档）（1）在提供计算机E盘上，以本人准考证号为名新建一个文件夹，并在此文件夹中建立以准考证号为名项目文件，开始进行软件设计；（2）程序编写完成后，生成HEX或BIN文件，并经过在线编程写入单片机；（3）实现软硬件调试。4.产品展示和结果上交产品完成后，向监考老师一一展示产品功效，并按要求上交产品、试卷及软件编写和调试过程产生全部文件。二、说明1、本电路所需电源为5V直流电压；2、抽考选择单片机为STC89C52，使用STC_ISP_V486.exe软件在线编程；3、考点提供了Keil uVision2和Wave6000两种单片机开发软件；4、考点提供了含有串口通信功效、能扩展单片机接口单片机系统电路，考生只需焊接制作外围接口功效电路，并经过杜邦线和单片机拓展口连接实现设计功效。三、考点准备1、考点提供设备清单序号名称规格/技术参数型号数量说明1万用表数字或机械1块/人2示波器20M以上1台/人35V直流稳压电源1台/人4计算机1台/人6单片机系统电路板采取STC89C521块/人经过插针向外扩展接口7RS232串口连接线1根/人事先已连接单片机和计算机2、考点提供工具及软件清单序号名称规格/技术参数型号数量说明1电烙铁2535W1只/人2斜口钳130mm1把/人3尖嘴钳130mm1把/人4镊子1只/人5开发平台Keil uVision2安装在考点提供计算机上6开发平台WAVE6000安装在考点提供计算机上7程序下载软件STC_ISP_V486安装在考点提供计算机上3、考点提供材料清单（每位考生一套）序 号名 称规格型号数 量（只）1焊锡0.8mm低熔点2松香1盒3PCB板60mm*60mm1块4杜邦线10根5排针11mm106细导线若干7碳膜电阻2K18碳膜电阻33079三极管8550110数码管共阳111轻触按钮4四、程序代码#include sbit SW1=P37; sbit SW2=P36; sbit SW3=P35; sbit SW4=P34; sbit COM=P27; void main(void) COM=0; while(1) if(SW1=0) P2=0xFF; P0=0xC0; P2=0xFE; while(1); else if(SW2=0) P2=0xFF; P0=0xF9; P2=0xFE; while(1); else if(SW3=0) P2=0xFF; P0=0xA4; P2=0xFE; while(1); else if(SW4=0) P2=0xFF; P0=0xB0; P2=0xFE; while(1); 二、控制系统设计和制作任务一某企业负担了一个继电接触控制系统实现对一台电机Y降压开启升级改造，继电接触控制系统Y降压开启图1所表示。请分析该控制线路图控制功效，用可编程控制器设计其控制系统并调试。图1 电机Y降压开启一、考评内容1、按控制要求，画出PLCI/O地址分配表；2、完成PLC控制I/O接线图；3、依据要求写出控制程序；4、将编译无误控制程序下载至PLC中，并通电调试。二、说明1、抽考选择可编程控制器能够为西门子S7-200系列或三菱FX系列，依据考生实际情况选择可编程控制器。2、编程软件选择西门子STEP 7-Micro/WIN V4.0或三菱编程软件GX Developer 3、通电调试：在考点实训设备上利用发光二极管进行模拟调试或利用考点现有实训模块调试。三、考点准备1、考点提供设备清单序号名称规格/技术参数型号1可编程控制器S7-200/FX-Xn2电脑3下载线4实训台2、考点提供工具清单序号名称规格/技术参数型号1斜口钳130mm2尖嘴钳130mm3小十字起4小一字起5十字起6一字起7导线8万用表四、I/O地址分配表 输入 输出元件 作用 地址 元件 作用 地址SB1 开启 X1 KM1 电源接解 Y0SB2 停止 X KM2 Y连接 Y1FR热继电器 X KM3 三角形连接 Y2五、I/O接线图六、程序梯形图任务二某企业负担了一个电动机正反转技术改造项目，该项目原是用继电接触控制系统实现，图1所表示，现要求改造成PLC控制。请分析该控制线路图控制功效，用可编程控制器设计其控制系统并调试。图1 电机正反转控制一、考评内容1、按控制要求，画出PLCI/O地址分配表；2、完成PLC控制I/O接线图；3、依据要求写出控制程序；4、将编译无误控制程序下载至PLC中，并通电调试。二、说明1、抽考选择可编程控制器能够为西门子S7-200系列或三菱FX系列，依据考生实际情况选择可编程控制器。2、编程软件选择西门子STEP 7-Micro/WIN V4.0或三菱编程软件GX Developer 3、通电调试：在考点实训设备上利用发光二极管进行模拟调试或利用考点现有实训模块调试。三、考点准备1考点提供设备清单序号名称规格/技术参数型号数量说明1可编程控制器S7-200/FX-Xn各30台依据考生实际情况2电脑30台装相关编程软件3下载线30根2考点提供工具清单序号名称规格/技术参数型号数量说明1斜口钳130mm302尖嘴钳130mm303小十字起304小一字起305十字起306一字起307导线若干8万用表30四、I/O地址分配表 输入 输出元件 作用 地址 元件 作用 地址SB 正转开启 X1 KM1 正转 Y0SB 反转开启 XSB 停止 X KM2 反转 Y1FR热继电器X 五、I/O接线图六、程序梯形图三、电子线路安装调试任务一 单结晶体管触发单相可控整流电路安装和调试某企业承接了一批电子调光灯组装和调试任务，请按摄影应企业生产标准完成该产品组装和调试，实现该产品基础功效、满足对应技术指标，并正确填写相关技术文件或测试汇报。原理图以下。一、要求1.进行系统安装接线装接前先要检验器件好坏，查对元件数量和规格，如在调试中发觉元器件损坏，则按损坏器件扣分。依据提供印制电路板安装电路，安装工艺符合相关行业标准。不损坏电器元件，安装前应对元器件检验。2.进行系统通电调试试车装配完成后，通电测试，利用提供仪表测试本电路；二、考点准备1、考点提供材料清单序号名称型号和规格单位数量备注1二极管1N4007个4VD1-VD4VD52晶闸管MCR100-8个1VT3白炽灯220V/40W只14变压器220V/36V，8VA台1TC6整流桥堆RC201个1VC7稳压管1N4742A个1VD38单结晶体管BT33F个1VS9电阻1K/2W个1R110电阻360个1R211电阻51个1R312电阻5.1K个1R413电位器10K个1RP14电容0.47F个1C说明1.电路所需电源为220V交流电源。 2. 器件型号只作为参考，其它性能相同型号也能够。三、进行系统安装接线步骤1、安装电路前先对各个元件进行检验，预防有元件损坏情况影响电路正常工作。2、电阻采取水平安装，贴紧印制板，电阻色环方向保持一致。3、晶闸管及单结管釆用直立式安装，底面离印制板。（51）mm。4、涤纶电容器尽可能插到底，元器件底面离印制板最高不能大于4mm。5、装配美观、均匀、端正、整齐，不能歪斜、高矮有序。四、简述系统调试步骤1、认真仔细核查各元件安装是否正确可靠，然后插上灯泡，进行调试。2、通电前先测量电源输入端及稳压二极管反向电阻，检验电路是否有短路现象。3、插上电源插头，打开开关，右旋电位器把柄，灯泡逐步变亮，右旋到头灯泡最亮; 反之，左旋电位器把柄，灯泡应逐步变暗，左旋到头灯光熄灭。4、利用示波器观察波形。五、注意事项1、安装电路前应先检验各元件有没有损坏现象。2、焊接电路时应仔细检验，预防有虚焊等现象影响电路正常工作。3、调试电路时预防人员触电。六、通电试车完成功效演示任务二 集成功放安装和调试某企业承接了一批功放组装和调试任务，请按摄影应企业生产标准完成该产品组装和调试，实现该产品基础功效、满足对应技术指标，并正确填写相关技术文件或测试汇报。原理图以下。一、要求1.进行系统安装接线装接前先要检验器件好坏，查对元件数量和规格，如在调试中发觉元器件损坏，则按损坏器件扣分。依据提供印制电路板安装电路，安装工艺符合相关行业标准。不损坏电器元件，安装前应对元器件检验。2.进行系统通电调试试车装配完成后，通电测试，接入1KHz正弦信号，扬声器是否发出声音，利用提供仪表测试本电路；二、考点准备1、考点提供材料、工具清单序号名称型号和规格单位数量备注1. 电阻150k个12. 电阻4.7k个13. 电阻100k个34. 电阻1欧个15. 电解电容10u个16. 电解电容22u个17. 电解电容100u个28. 电解电容470u个19. 瓷片电容0.1个210. 二极管1N4007个211. 扬声器8欧个112. 集成功放TDA2030个1说明1. 电路所需电源为+5V电源由直流稳压电源提供。 2. 器件型号只作为参考，其它性能相同型号也能够。三、进行系统安装接线步骤1、安装电路前先对各个元件进行检验，预防有元件损坏情况影响电路正常工作。2、电阻采取水平安装，贴紧印制板，电阻色环方向保持一致。3、晶闸管及单结管釆用直立式安装，底面离印制板。（51）mm。4、涤纶电容器尽可能插到底，元器件底面离印制板最高不能大于4mm。5、装配美观、均匀、端正、整齐，不能歪斜、高矮有序。四、简述系统调试步骤电路板焊好电子元器件后，要仔细检验电路板有没有焊地方，尤其要注意有极性电子元件，如电解电容，二极管，一旦焊反即有烧毁元器件风险 应尤其注意。接上变压器，先检测TDA2030A是否有电源供给，就是测TDA2030A第5个引脚是否为正电压，第3个脚是否为负电压，安注意电路是否有短路情况。为预防烧掉扬声器，放大器输出端先不接扬声器，而是接万用表，测输出端直流电压。万用表置于DC 2V档，功放板上电应注意，万用表读数，在正常情下，读数应在30mv以内,不然应立即检验电路板。若电表读数在正常范围内，则表明该功放板功效基础正常，最终接上喇叭，输入信号倾听喇叭是否鸣叫。五、注意事项1、电路前应先检验各元件有没有损坏现象。2、电路时应仔细检验，预防有虚焊等现象影响电路正常工作。3、电路时应尽可能使用宽范围脉冲。六、通电试车完成功效演示四、电气控制系统分析和故障处理任务一 XW62型万能铣床一、故障分析图二、要求1、依据故障现象，在程序清单或电气图上分析可能产生原因，确定故障发生范围，采取正确方法处理故障，并写出故障处理汇报。2、考试过程中，考生必需完成故障处理汇报（见试题答题纸）3、考评注意事项：严格遵守电工安全操作规程，必需带电检验时一定要注意人身和设备仪表安全。本任务满分100分，考试时间30分钟。三、故障现象及处理1、故障现象：全部电动机全部不能开启先检验换刀制动开关SA2是否正常。再检验熔断器熔丝是否熔断，假如有熔丝熔 断，应排除故障后再更换新熔丝。检验热继电器FR1、FR2、FR3是否动作，应查明其动作原因后将其复位。检验控制变压器TC初、次级电压是否正常。假如次级电压正常，再检验瞬动限位 开关SQ7常闭触点及相关连线连接等。假如次级无电压，初级电压正常，则控制变压器 有问题。假如初级无电压，应检验电源开关QS触点、相关连线等。2、故障现象：主轴电动机变速时无冲动过程假如瞬动限位开关SQ7能够正常被压下，则可能是SQ7常开触点接触不良，或是相 关连线连接不好。也可能是变速过程中机械顶销未动作，或虽动作了却碰不到瞬动限位开 关SQ7，应调整。3，故障现象：主轴停车时没有制动作用首先检验制动时整流桥输出电压是否有直流24V电压。假如电压正常，则查FU5 、KM1常闭触点、SB1常开触点、SB2常开触点、电磁离合器YC1及对应电路连线等。假如没有电压，则查变压器、FU4、整流桥及对应电路连线等。假如电压低，则查整流桥及对应电路连线等，YC1线圈内部有局部短路也会使电压变低。4、故障现象：进给电动机不能开启当主轴电动机已开启，而进给电动机不能开启时，首先检验接触器KM3或KM4是否吸合。假如接触器KM3、未吸合，则查圆工作台转换开关SA1、KM3线圈、KM4线圈、KM3联锁辅助触点、KM4联锁辅助触点、KM1辅助常开触点、KM2辅助常开触点等。 假如接触器KM3或KM4已吸合，则查FU2、KM3主触点、KM4主触点、热继电器及对应连线等任务二 T68型卧式镗床一、故障分析图二、要求1、依据故障现象，在程序清单或电气图上分析可能产生原因，确定故障发生范围，采取正确方法处理故障，并写出故障处理汇报。2、考试过程中，考生必需完成故障处理汇报（见试题答题纸）3、考评注意事项：严格遵守电工安全操作规程，必需带电检验时一定要注意人身和设备仪表安全。本任务满分100分，考试时间30分钟。三、故障现象及处理1、故障现象：M1能低速开启，但置“高速”挡时自动停机M1能低速开启，说明接触器KM1、KM2、KM4工作正常；而低速开启后不能换成高速运行且自动停机，又说明时间继电器KT是工作，其常闭触点（图区23能切断KM4线圈支路，而常开触点（图区24）不能接通KM5线圈支路。所以，应关键检验KT常开触点（图 区24)；另外，还应检验KM4互锁常闭触点及KM5线圈有没有故障2、故障现象：M1不能进行正反转点动、制动及变速冲动控制其原因通常是上述多种控制功效公共电路部分出现故障，假如伴伴随不能低速运行， 则可能KM4控制电路中有故障点。不然，故障可能出在主电路制动电阻器R及引线上 有断开点。假如主电路仅断开一相电源，电动机还会伴有断相运行时发出“嗡嗡”声。3，故障现象：M1只有高速或只有低速关键原因是SQ7损坏（或安装位置移动）假如SQ7常开触点总是接通，则M1只有高速；假如总是断开，则M1只有低速。另外，KT损坏如线圈烧断、触点不动作等，也会造成这类故障发生。4、故障现象：主轴实际转速比标牌指示转数増加或降低一倍M1高低速转换是靠主轴变速手柄推进微动开关SQ7，由SQ7常开触点控制时间继电 器KT来实现。假如安装调整不妥，使SQ7动作恰好相反，则会发生主轴实际转速比 标牌指示转数增加1倍或降低1/2情况。五、继电器控制系统安装调试任务一有一台生产机械设备，要求采取正反转Y-降压起动方法三相鼠笼型电动机来拖动。三相异步电动机型号为Y-112M-4，4KW、380V、接法、8.8A、1440r/min, Y-降压起动电路原理图以下1。按要求完成电气控制系统安装和调试。图1 正反转Y-降压起动线路一、要求1. 手工绘制元件部署图和安装接线图： 2.进行系统安装接线要求完成主电路、控制电路安装布线，按要求进行线槽布线，导线必需沿线槽内走线，接线端加编码套管和用冷压接头，线槽出线应整齐美观，线路连接应符合工艺要求，不损坏电器元件，安装工艺符合相关行业标准。二、考点准备1、考点提供材料、工具清单序号名称型号和规格单位数量备注1三相异步电动机Y-112M-4，4KW、380V、接法台12断路器DZ47-63 D20只13组合三联按钮LAY37只34交流接触器CJ20-10 380V只36热继电器JR16-20（0.4-0.63A）只17熔断器RL1-10(10A3 、6A2)套58时间继电器ST3 380V（0-60S）只19接线端子排条210网孔板块111试车专用线根912塑料铜芯线BV 1mm2米513塑料铜芯线BV 0.75mm2米1014塑料铜芯线BVR 0. 5mm2米315线槽板米若干16螺丝只若干17万用表MF500块118塑料铜芯线BV 1mm2米519编码套管米5（2）考点提供工具清单序号名称规格/技术参数型号数量说明1斜口钳130mm2尖嘴钳130mm3镊子4一字起子3.0*75mm5剥线钳6压线钳说明1.电路所需电源为380V交流电源。 2. 器件型号只作为参考，其它性能相同型号也能够。三、进行系统调试1、线路安装按元件明细表将所需器材配齐，并检验元件质量，在不通电情况下，用万用表、检验各触点分、合情况是否良好检验接触器时，应拆卸灭弧罩，用手同时按下三个主触点并用力均匀，若不拆卸灭弧罩检验时，切忌将旋具用力过猛，以防触点变形。同时 应检验接触器线圈电压和电源电压是杏相符。在控制板上按原理图示安装除电动机以外全部电器元件，按规范走线方法进行板前明线布线和套编码套管。按原理图检验控制板布线正确性接电源、电动机等控制板外部导线。检验确定。2、电路调试线路板布完线后将按钮和电动机接入板上端子排。当一、二次线装配完成后，应进行自检，认真对照原理图根据上述要求对设备进行自检，若有不符之，进行纠正装配完成后要将板上打扫清洁。用万用表检验时，应选择电阻挡合适挡位，并进行校零，以防错漏短路故障。 用兆欧表测量电动机三相绕组间、对地绝缘电阻应大于0.5M 用兆欧表对电路进行测试，检验元器件及导线绝缘是否良好，相间或相线和底板之有没有短路现象。用手转动电动机转轴，观察电动机转动是否灵活，有没有噪声及卡住现象。电动机开启后，注意听和观察电动机有没有异常声音及转向是否正确。检验控制电路，用万用表表笔分别搭在u2、v2线端上，这时万用表读数应为无穷大； 按下SB2、SB1时表读数应为接触器线圈直流电阻阻值。检验主电路时，能够手动来替换受电线圈励磁吸合时情况进行检査。合上QS,按下按钮SB1,接触器KM吸合，电动机运转，松开按钮SB2，接触器KM 失电，电动机停转。按下按钮SB1接触器KM吸合，电动机运转，松开按钮SB1，动机继续运转。按下SB2后，KM断电，电动机停止运行。电动机开启后，注意听和观察电动机有没有异常声音及转向是否正确。开启电动机前，应用钳形电流表卡住电动机三根引线其中一根，测量电动机启 动电流。电动机开启电流通常是额定电流57倍。电动机正常运行后，测量电动机三相电流应平衡，空载和有负载时电流是否超出额定值。3、注意事项电动机及按钮金属外壳应可靠接地。控制板外部走线，必需穿在导线保护通道内，或采取四芯橡皮线进行临时通电校验。热继电器骜定电流应按电动机规格进行调整。点动采取复合按钮，其常闭触点必需串联在电动机自锁控制电路中。通电试验车时，应先合上QS,再按下按钮SB1，SB2并确保用电安全。能够先不接电动机通电调试。任务二有一台机械设备采取/接法双速异步电动机拖动，需要施行低速、高速连续运转和低速点动混合控制，高速需要采取分级开启控制，即先低速开启，然后自动切换为高速运转，设计电路原理图以下图。按要求完成电气控制系统安装和调试。双速异步电动机点动长车控制线路图一、要求1. 手工绘制元件部署图和安装接线图： 2.进行系统安装接线要求完成主电路、控制电路安装布线，按要求进行线槽布线，导线必需沿线槽内走线，接线端加编码套管和用冷压接头，线槽出线应整齐美观，线路连接应符合工艺要求，不损坏电器元件，安装前应对元器件检验。安装工艺符合相关行业标准。3.进行系统调试（1）进行器件整定（2）简述系统调试步骤4.通电试车完成系统功效演示二、考点准备1、考点提供材料、工具清单（2）考点提供工具清单序号名称型号和规格单位数量备注1双速异步电动机台12断路器DZ47-63 D20只13组合三联按钮LAY37只44交流接触器CJ20-10 380V只36热继电器JR16-20（0.4-0.63A）只17中间继电器JZ7-44只18时间继电器JR7-1A只19熔断器RL1-10(10A3 、6A2)套510接线端子排条211网孔板块112试车专用线根913塑料铜芯线BV 1mm2米514塑料铜芯线BV 0.75mm2米1015塑料铜芯线BVR 0. 5mm2米316线槽板米若干17螺丝只若干18万用表MF500块119塑料铜芯线BV 1mm2米520编码套管米5说明1.电路所需电源为380V交流电源。 2. 器件型号只作为参考，其它性能相同型号也能够。三、进行系统调试1、线路安装按元件明细表将所需器材配齐，并检验元件质量，在不通电情况下，用万用表、检验各触点分、合情况是否良好检验接触器时，应拆卸灭弧罩，用手同时按下三个主触点并用力均匀，若不拆卸灭弧罩检验时，切忌将旋具用力过猛，以防触点变形。同时 应检验接触器线圈电压和电源电压是杏相符。在控制板上按原理图示安装除电动机以外全部电器元件，按规范走线方法进行板前明线布线和套编码套管。按原理图检验控制板布线正确性#接电源、电动机等控制板外部导线。检验确定。2、电路调试线路板布完线后将按钮和电动机接入板上
