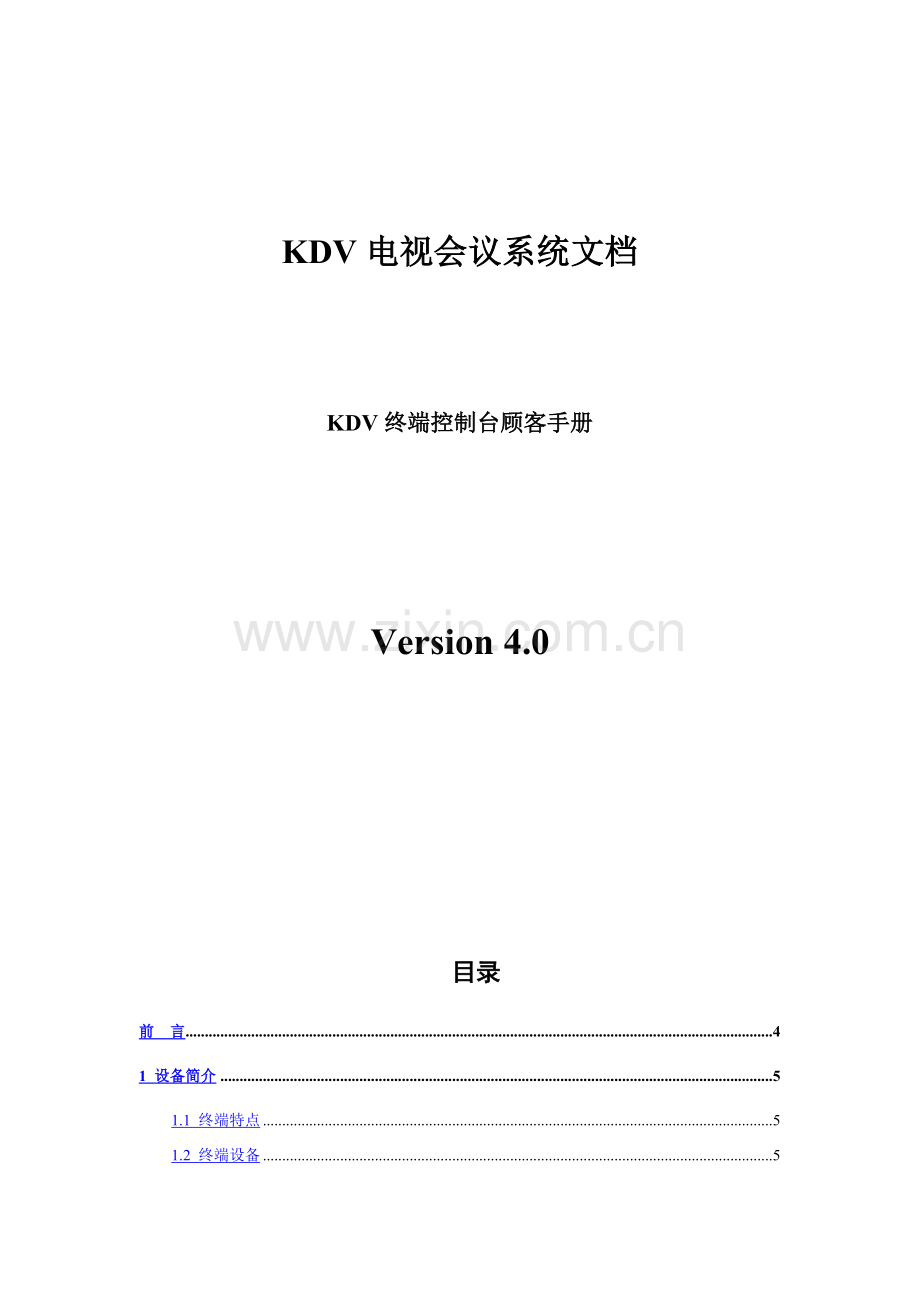

KDV电视会议系统文档

KDV终端控制台顾客手册

Version 4.0

目录
前 言 4
1 设备简介 5
1.1 终端特点 5
1.2 终端设备 5
2 终端使用事项 9
3 安装规定 10
4 终端控制台安装 11
4.1软件安装 11
4.2 软件下载 13
5 终端控制台使用 14
5.1 终端基本操作 16
5.2 会议管理 23
5.3 设备控制 34
5.4 设备设立 40
5.5 系统管理 60
5.6 终端诊断 60
6 常用故障分析 63
附录A 终端视频点播 67
附录B 终端流媒体 69

前 言

版本阐明
本手册相应产品版本为：KDV视频会议系统设备4.0版本。
读者对象
本手册适合下列人员阅读
l 普通顾客

本书简介
《4.0科达终端控制台顾客手册》提成两大某些：
1 设备简介 简介了终端系统所提供重要功能、特点及终端硬件设备阐明
2 终端使用事项 简介了安装终端时应当注意事项
3 安装规定 简介了终端控制台安装软硬件规定
4 终端控制台安装 简介了两种终端控制台安装办法
5 终端控制台使用 详细简介了终端控制台上各个按钮功能及其操作
6 常用故障分析 列举了使用终端系统时常用故障及其解决方案

本书商定
l 图（表）编号采用章节形式，例如图5-7表达第5章第7幅图
l 在本手册图示上表达单个选中指定条目，表达选中所有条目，取消指定条目选取状态，取消所有条目选取状态。

声明：由于产品和技术不断更新、完善，本资料中内容也许与实际产品不完全相符，敬请谅解。如需查询产品最新状况，请联系本地办事处。

1 设备简介
终端控制台为顾客提供了一种嵌入式终端操作界面。通过界面操作，顾客可以实现嵌入式终端在视频会议里所有功能，涉及对嵌入式终端会议管理、设备控制、系统管理、终端诊断等各项功能。一种嵌入式终端当前仅支持一种终端控制台对其进行操作。
1.1 终端特点
l 提供中英文双语功能
l 嵌入式设计，系统稳定，可靠性高；
l 同步提供专线和IP接入，并可互为备份；
l 提供升级功能，可升级支持各种新合同；
l 内置6×6视频矩阵，以便各种摄像机同步接入，应用灵活；
l 支持回声抵消、自动增益控制、背景噪音消除；
l 支持画中画显示；
l 支持OSD和滚动字幕；
l 具备视频组播端口，向局域网组播视音频码流；
l 支持遥控器控制或PC机控制台控制；
l 支持双流功能，可同步发送或接受两路图像；
l 支持VOD点播和流媒体广播功能
l 良好QoS保障机制，支持Diff serv和Int serv
l 具备丰富组网接口，可选取有：V35、E1、2E1、4E1及以太网接口；
l 提供待机功能，并可由远端激活
l 支持网管协作功能
l 内置Web服务器，可通过Web控制台进行控制
l 支持自动降速和平滑发送功能
1.2 终端设备
科达会议电视系统嵌入式终端重要涉及KDV8010A终端和KDV8010C终端。前者同步支持H.320&H.323合同，合用于中、大型视频会议室；后者只支持H323合同，合用于中小型会议室。
1.2.1 终端前面板阐明
8010A框架界面前面板如图1-1所示：

图1-1 KDV8010A面板批示灯
KDV8010A会议电视终端前面板如图1-1所示，它涉及9个小灯，从左至右分别是：POW、ALM 、RUN、LNK 、DSP RUN（1－3）、ETH和IR灯。
POW：电源批示灯，当KDV8010A会议电视终端打开后，电源批示灯就始终保持亮状态。
ALM：告警批示灯，当系统处在异常状态时，告警批示灯就亮。普通状况下，告警批示灯是不会亮。
RUN：运营批示灯，当系统处在运营状态下时，运营批示灯始终保持着闪烁状态，如果运营批示灯处在常亮或者常灭状态，则阐明系统运营不正常。
LNK：连接批示灯，它指明了终端与MCU连接状态，连接正常，则批示灯亮；否则，批示灯灭。
DSP RUN1：音频编解码批示灯，它批示音频编解码器运营状态，当音频编解码器运营正常则批示灯始终保持闪烁状态；如果批示灯处在常亮或者常灭状态，则阐明音频编解码器运营异常。
DSP RUN2：视频编码器批示灯，它批示视频编码器运营状态，当视频编码器正常运营时该批示灯始终保持闪烁状态；如果批示灯处在常亮或者常灭状态，则阐明视频编码器运营异常。
DSP RUN3：视频解码器批示灯，它批示了视频解码器运营状态，当视频解码器正常运营时则该批示灯始终保持闪烁状态；如果该批示灯处在常亮或者常灭状态则表达该视频解码器运营异常。
ETH：以太网接口批示灯，当以太网连接正常时，该批示灯保持常亮状态，否则该批示灯处在常灭状态。
IR：红外接受批示灯，当红外接受管接受到有效红外信号后会闪烁，如果没有闪烁，则表达没有接受到有效红外信号。
8010C终端：
8010C框架界面前面板如图1-2所示：

图1-2 KDV8010C面板批示灯
与8010A唯一区别是：8010A 前面板有3个DSP批示灯，8010C只有2个，代表8010C有两个Map。8010C批示灯代表如下：
DSP RUN 1：视频编码器批示灯，它批示视频编码器运营状态，当视频编码器正常运营时则批示灯始终保持闪烁状态；如果常亮或常灭则表达视频编码器运营异常。
DSP RUN 2：音频编解码和视频解码器批示灯，它批示音频编解码和视频解码器运营状态，当正常运营时则批示灯始终保持闪烁状态；如果常亮或常灭则表达视频解码器运营异常。
1.2.2 终端背面构造及连线
KDV8010A终端背面构造及其连接办法如图1-3所示。

图1-3 KDV8010A背面连接线图
KDV8010A会议电视终端背面板各种接口从左至右分别是：
模块槽位MODULE：终端背面板最左边有一小面板，拆开该小面板可以插入各种不同模块――V35、E1、2E1或4E1模块。
4联装RJ45插座：有1个以太网接口（ETH）和3个串口，它们分别为1个10M/100M以太网接口（ETH）、2个RS232串口（COM1、CON）、1个RS485（COM2）和1个RS422（COM2），RS485和RS422共用1个插座。
S－VIDEO输入输出插座：处在上方是S－VIDEO输出，处在下方是S－VIDEO输入。
6个复合视频输入输出插座：处在上方是复合视频输出，处在下方是复合视频输入。
2个单声道音频输入输出插座：处在上方是单声道输出，处在下方是单声道输入。
AUDIO IN 插座：音频立体声输入或MIC输入。
AUDIO OUT 插座：音频立体声输出。
滑动开关：位于VGA插座上方，拨向上边（MIC）表达选取麦克风输入，拨向下边（LINE）表达选取线性输入，如：电视、调音台、CD等输入。
VGA-OUT插座：提供原则VGA信号输出。
VGA-IN插座：提供原则VGA信号输入。
电源开关：电源开/核心。
电源输入插座：注意输入交流电源电压应在187V～253 V之间，频率应在47.5 Hz～52.5Hz之间，否则将有也许损坏设备。此外，中性线必要接地。
8010C终端：
8010C背板如图1-4所示。

图1-4 KDV8010C背面图
与8010A区别是：8010C没有模块槽位、没有S－VIDEO输入输出插座，且8010C只有4个复合视频输入插座，2个复合输出插座。
8010C背板其她接口和连接请参照8010A中描述。

2 终端使用事项
终端安装时应注意检查机房及四周温度、湿度、干净度、抗干扰度与否符合规定，同步检查电源、接地与否对的，以免损坏设备。安装完毕后，在上电启动前，请先进行如下检查：
l 若安装在机柜上，请检查机柜与终端连接与否牢固；若安装在工作台，请检查终端周边与否留有足够散热空间，工作台与否稳固；
l 检查电源与终端规定电源与否一致；
l 检查终端接地与否对的；
l 检查以太网线、串口线与否连接对的（注意以太网线和串口线使用都是RJ45接头，容易混淆）；
l 检查音频线、视频线连接与否对的。
注意：终端安装完毕后检查非常重要，由于安装牢固与否，接地良好与否，电源匹配与否，将直接关系到终端正常使用。

3 安装规定
终端控制台运营环境：Window 及其以上版本。
系统规定：
l 不需启动监控：奔腾Ⅱ 400M解决器、128M内存、10G硬盘、网卡、声卡、音箱（或耳机）。
l 需要启动监控：奔腾IV 1.8G解决器、256M内存，10G硬盘、网卡、声卡、音箱（或耳机）。
注意：以上列举硬件配备均为最低配备规定。

4 终端控制台安装
终端控制台安装可以通过两种办法实现：一种是通过安装终端控制台软件，另一种是通过在IE浏览器中键入相应终端IP地址后下载终端控制台软件实现。
注：8010C只能通过第一种安装终控办法，不能进行下载安装。
4.1软件安装
在终端精确无误安装完毕后，进行终端控制台安装。终端控制台安装提供专门软件进行安装，双击安装工具MtcWeb Setup.exe可执行文献，安装如图4-1所示；

图4-1 安装进程
依照进程，点击【下一步】，如图4-2所示；

图4-2 安装程序
继续依照进程，点击【下一步】，弹出如图4-3所示；

图4-3 安装程序
在【公司名称】栏中填入公司名称后，继续按照进程提示点击【下一步】，直到弹出如图4-4所示，安装终端控制台进程完毕。

图4-4 安装完毕
4.2 软件下载
此外一种安装办法是通过上传文献实当前IE浏览器中键入相应终端IP地址后启动终端控制台web页面。
通过网管系统上传文献：mtc2.cab和index.htm 到终端系统。
也可以将mtc2.cab和index.htm文献通过ftp上传到相应终端系统/webfiles/doc目录下。
注：如IP地址为172.16.60.31终端但愿通过在IE中键入终端IP地址进入相应终端控制台，可以在ftp://172.16.60.31/tffs0/webfiles/doc中上传这两个文献。

5 终端控制台使用
如第四章终端控制台安装所述，登录终端控制台也可以通过两种办法，一种是通过软件安装完毕终端控制台后，在PC桌面界面上会自动生成一种终端控制台快捷键，双击后，进入如图5-1所示界面。初次使用终端控制台时，先要对连接终端地址进行配备。如果非初次登录，在【目终端】中会显示近来一次所连接终端。
通过第四章第二种办法在IE栏中输入终端IP地址，也可以进入该界面。但通过该办法不能选取目终端进行连接，只能对本地终端进行连接。

图5-1 顾客登录
点击【高档】按钮，如图5-2所示，可以对需要连接终端进行添加、修改和删除操作。

图5-2 高档设立
操作环节：在终端名称中填入要连接终端名称，在IP地址中填入要连接终端IP地址，点击【添加】按钮，该终端信息会在中间栏地址条目中显示，同步该终端名称也会在图5-2中“目终端”下拉列表中显示出来。在中间栏地址条目中选中相应终端信息，点击【修改】或者【删除】按钮，可以对该终端信息作相应操作。
选中终端列表中终端，点击【上传】,可以对终端进行版本文献更新，详细请参见5.1.1章节所述。上传终端文献后，重启终端才干生效。
在图5-2界面上继续点击【高档】按钮，可以返回到登录界面，如图5-3所示。在“目终端”下拉列表中选取要连接终端，点击【连接】后，进入主界面，如图5-4所示。

图5-3 登录界面
【记住顾客名和密码】：即下次登录时，默以为此顾客名和密码。

图5-4 主界面
注：当有一种顾客已经登录，此外一种顾客登录时，在主界面右下方操作信息中会提示已登录该终端控制台IP地址；否则会提示系统登录成功
5.1 终端基本操作
如图5-4所示，在主界面上方显示终端基本操作：【上传】、【快照】、【双流】、【地址薄】、【待机】、【复位】及【关于】快捷操作按钮，其各自功能如下。
5.1.1 上传
上传终端所需要文献，重要用于更新终端文献，对终端版本进行升级操作。点击终端控制台上方按钮【上传】，如图5-5所示；

图5-5 上传文献
上传操作：点击【选取文献】按钮后选取终端需要文献后，再点击【上传】按钮键即可上传该文献；在上传过程中会显示当前文献上传当迈进度以及总进度。点击【复位】按钮也可对该终端进行重新启动操作。
注：只有重启终端设备后，上传文献才干生效。
5.1.2 快照
点击终端控制台上方【快照】按钮，如图5-6所示，快照指抓拍会议中本地或远端图像。

图5-6 快照
快照操作：点击【快照】可以把当前视频源图像保存到硬盘中，选中某一快照文献后，右边预览区中会显示相应快照图片。可以对该快照做相应删除、保存、另存为等操作。快照图片文献默认保存在c:\MtcPic目录下。
5.1.3 双流
点击终端控制台上方【双流】按钮，弹出如图5-7所示界面，终端必要在会议中才干发起双流。双流模式涉及三种：终端VGA输入源、PC桌面捕获和终端C端子输入源。

图5-7 双流
【PC桌面捕获】：该方式将PC桌面画面作为终端第二路视频源。终端发起双流后，接受方接受图像分别以大小画面显示，大画面显示PC桌面图像（单屏双显）。
【终端VGA输入源】：该方式将终端VGA输入作为第二路输入。
【终端C端子输入源】：该方式将终端C端子输入作为终端第二路输入。
注1：Video双流功能只有8010A终端可实现，C端子作为第二路视频源输入时必要要在C1～C6端子上有相应输入源。
注2：接受双流显示方式分：单屏双显、双屏双显两种。“单屏双显”通过大小画面播放两路码流；“双屏双显”需要此外一台显示设备来播放第二路码流，详细设立请在5.4.1顾客配备中设立。
5.1.4 地址簿
地址簿功能重要涉及地址簿管理和顾客管理功能，如图5-8所示。

图5-8 地址簿管理
地址簿管理：
图5-8就是地址簿管理功能，在地址簿管理中重要可以实现终端信息查找以及增长、修改、删除操作；并且可以实现会议组增长、修改和删除操作。
终端地址薄最大支持信息条目数为128条，会议组条目支持16组。
【查找】：在【查找】输入框中输入所要查找终端有关信息（终端名称、别名、IP地址），支持模糊查询，点击【下一种】系统会实时查找到相匹配终端信息。
【添加】：在终端栏中，点击【添加】按钮，如图5-9所示，输入新增长终端条目名称、IP地址、呼喊别名、呼喊号码、终端速率等信息。

图5-9 新增地址条目
【修改】：在当前会议组列表中选中相应终端信息，点击终端栏中【修改】按钮，如图5-10所示，修改完毕后，点击【拟定】即可。

图5-10 修改地址簿
【删除】：选中相应终端地址条目，点击终端栏中【删除】按钮，完毕在地址簿中删除该条目信息。
【添加】会议组：添加会议组，输入要增长会议组名称、MCUIP地址和会议码率，如图5-11所示。

图5-11 增长会议组
注：在终端创立会议时候可以选取地址簿中会议组在相应MCU上召开会议。选取组创立会议后，MCU地址、会议名以及会议码率会相应写入会议设立中。创立会议某些请参照5.2.3章节。
【修改】会议组：在会议组列表中选中相应会议组，点击分组栏中【修改】按钮，如图5-12所示，修改完毕后，点击【拟定】即可。

图5-12 修改会议组
【删除】会议组：选中相应会议组条目，点击分组栏中【删除】按钮，完毕在地址簿中删除该会议组。
【增长成员】：即增长会议构成员，选中相应会议组后，弹出如图5-13所示界面，选取要添加成员，点击【拟定】即可添加到该会议组。

图5-13 增长成员
【删除成员】：在图5-8中选中会议组中成员，点击分组栏中【删除成员】按钮，在弹出菜单中点击【拟定】，即可成功删除。

顾客管理：
顾客管理重要是为了提高设备自身安全性，防止非法顾客对设备修改、操作、控制， 在KDV视频会议系统中始终建立了一种admin管理员顾客，不能对其进行修改操作。固然顾客可以增长其她顾客涉及管理员顾客和普通顾客。管理员顾客具备对终端完全控制权限，操作员顾客具备除顾客管理、终端配备之外其她权限。
在界面里，管理员顾客可通过【添加】、【修改】和【删除】按钮对顾客信息进行维护。
顾客信息涉及：顾客名、密码、完整顾客名、顾客权限和顾客描述等几某些。

图5-14 顾客管理
点击【添加】按钮，如图5-15所示，填入有关顾客信息后，选取顾客权限，点击【拟定】按钮，即可增长成功。

图5-15 顾客信息
5.1.5 待机
待机功能：终端在空闲状态下，在指定待机时间内，如果顾客没有对终端进行任何操作，终端会进入待机状态，待机能起到节能和提高系统寿命作用。
点击终端控制台上方【待机】按钮，如图5-16所示，点击【拟定】，即可在待机时间内终端进入休眠。终端待机时间设立请在5.4.1顾客配备中设立。终端待机后终端控制台有明确提示终端处在待机状态，终端控制台也可取消终端待机状态。

图5-16 待机
待机时，顾客可以通过终端控制台任意操作（如按钮操作，编辑操作等）来唤醒终端，来自外方任何呼喊也可以唤醒终端；
5.1.6 复位
终端控制台可以对当前连接终端进行复位操作（即重启操作）。点击图5-4主界面上【复位】按钮，在弹出菜单中点击【拟定】键，即可成功复位。终端复位后，终端控制台断开与终端连接。
5.1.7 关于
单击该按钮，弹出如下图5-17所示界面，可以对终端控制台进行查看协助文献、中英文切换等操作。本手册所述是中文版终端控制台顾客手册。

图5-17 关于
5.2 会议管理
点击终端控制台主界面左侧【会议管理】按钮进入会议管理页面，如图5-18所示，可以通过终端控制台召开点对点会议和多点会议，并实现会议终端功能。

图5-18 会议管理
5.2.1加入点对点会议
顾客可以通过终端控制台实现终端间点对点呼喊，点击图5-18【呼喊】按钮，如下图5-19所示。

图5-19 呼喊信息
【呼喊信息】：可以通过E164号码、H323ID（别名）以及IP地址对终端或者MCU进行呼喊，在此填写相应终端信息。
注：通过E164号或者别名呼喊，前提是这两个实体必要注册在同一种GK或者邻居GK上。
【呼喊速率】：填入相应呼喊速率，呼喊速率在64K～8128K之间，且输入速率必要是64K倍数；如果不是64K倍数，系统自动调节输入速率为64K倍数。
如果要实现终端间点对点呼喊，则选取【呼喊终端】，点击【拟定】。如果对方终端空闲且接受呼喊，则成功进入点对点对话状态。
5.2.2 加入多点会议
加入多点会议操作同5.2.1，填入相应呼喊信息和呼喊速率后，选取呼喊类型为“呼喊MCU”，点击【拟定】按钮。
如果呼喊某个MCUIP话，系统连接到指定MCU，如果此MCU上只有一种会议，则该终端加入到此组会议中。如果该MCU上有多组会议，顾客可以选取该终端加入其中某一组会议中。如图5-20所示，双击某一组会议或者选中某一组会议点击【拟定】即可加入会议。
注：对终端加入会议，如果是“加密”型会议，终端必要输入对的密码才干成功加入会议。

图5-20 会议列表
5.2.3 创立会议
顾客可以通过终端控制台实当前MCU上创立会议，在图5-18上点击【创立会议】按钮，如图5-21所示；

图5-21 创立会议
【MCU地址】：可以通过呼喊MCUIP地址、MCUE164号或者MCUH323ID来实现创立会议，在此填写有关MCU信息。
【会议名】：填写要创立会议会议名称。
【会议号码】：即会议E164号码。
【会议密码】：支持创立会议时提供密码设立，拥有密码会议，在操作前必要先输入对的密码。
【密码确认】：重复输入会议密码。
【会议码率】：在下拉列表中选取会议码率，码率范畴在64k～8128k之间。
【混音】：设立在会议启动后，与否自动进入会议讨论状态。
【自动画面合成】：设立在启动会议后，与否设立会议终端进行自动画面合成。
注：启动多画面合成，需要MCU支持多画面分割功能，并且可以依照系统设立、会议带宽等因素实现1～16个画面合成功能。
【会议持续时间】：设立会议持续时间，到达设立时间后，会议就会自动结束。如不进行设立，则创立手工结束会议。
【会议视频格式】：此选项为不可设立选项，会议视频格式为终端所设立优选视频格式。
【音频格式】：选项为不可设立选项，会议音频格式为终端所设立优选音频格式。
【加密类型】：设立会议与否使用加密，涉及AES加密、不加密，默认状况下使用不加密。
【辨别率】：选项为不可设立选项，会议视频辨别率为终端所设立视频辨别率。
【与会终端】：可以通过终端IP地址 、E164号码或者H323ID来呼喊，在此填写相应终端信息，系统会智能判断输入信息呼喊类型。输入完毕后，点击【添加】按钮，即可将该终端信息加入到图5-21中终端信息列表。
【地址簿】：终端控制台支持通过地址簿来完毕选取与会终端。点击【地址簿】按钮，如图5-22所示；

图5-22 选取与会终端
地址簿操作：在地址簿中选取会议组，在会议构成员中顾客可以选取一种或各种终端点击【>】就可添加到与会终端列表中；顾客也可以点击【全选>】按钮来增长此会议组中所有终端到会议列表区中，固然也可以选取【<全清】取消与会终端选取。
设立好会议属性，添加完与会终端后，点击【拟定】按钮，就可以在指定MCU上召开多点会议了。
5.2.4 会议中操作
当终端加入会议后，可以在模仿会场实现会议中各项操作，顾客可以通过模仿会场界面下各种快捷键或者终端右键菜单来实现各项操作，如图5-23所示。

图5-23 模仿会场
注：红色终端为本地终端。
通过模仿会场下方各种快捷键可以以便实现会议中操作。
【退出会议】：登录终端控制台后，如果终端在会议中，点击该按钮，终端可以退出会议。
【结束会议】：此按钮只针对主席终端，主席终端拥有结束会议功能。
【画中画】：如果在有发言人状况下，点击该按钮，终端图像以画中画形式显示本地和发言人图像（发言人不能为本地终端）；继续点击该按钮，小画面会在图像右下角、左下角、右上角、左上角切换。
【画面切换】：实现画中画功能时，互换大小画面；在单屏双显接受双流时，互换大小画面。
注：画中画变换和画面切换在点对点会议中也生效。
【会议讨论】：只有主席终端有效，可用于会议讨论模式切换，即启动或停止会议讨论模式。
【语音勉励】：只有主席终端有效，支持设立以语音勉励方式进行会议发言人切换。
【画面合成】：只有主席终端有效。如图5-24所示；可以用拖拉方式设立画面合成成员或选取自动合成；单击画面合成界面中相应通道就可以取消此通道画面合成。
对于画面合成板中通道，左击可以弹出如图5-25所示下拉菜单，可以对此通道设立“会控指定”、“发言人跟随”、“主席跟随”、“轮询视频跟随”、“停止复合”等操作。
【会控指定】：当该合成通道设立为“会控指定”时，只有主席终端控制台和会议控制台可以对该通道以拖动方式进行合成成员切换。
【发言人跟随】：当该合成通道设立为“发言人跟随”时，在会议中有发言人状况下，该通道被发言人抢占。
【主席跟随】：当该合成通道设立为“主席跟随”时，在会议中有主席状况下，该通道被主席终端抢占。
【轮询视频跟随】：当该合成通道设立为“轮询视频跟随”时，在会议进行视频轮询状况下，该通道也同步进行视频轮询。

图5-24 画面合成
终端右键菜单：在模仿会场中，选中终端图标，点击鼠标右键，弹出如图5-25所示下拉菜单，可以对终端进行相应操作，主席终端和非主席终端拥有不同权限。

图5-25 终端下拉列表（主席/非主席）
【申请主席】：向终端所在会议主席或者会控提出成为主席申请，在得到任意一方批准后成为本会议主席，如果本会议没有主席，将自动成为本会议主席。
【指定主席】：该功能是主席终端针对非主席终端操作，在主席终端控制台上，选中一种非主席终端，在右键弹出菜单中点击【指定主席】，该终端自动成为主席，原主席终端释放主席权限。
【取消主席】：在主席终端控制台，选中主席终端，在右键弹出菜单中选取【取消主席】，则释放自己主席权限。
【申请发言】：向终端所在会议主席或者会议控制台提出发言申请，在得到任何一方批准后，本终端成为发言人。主席终端申请发言后，无需批准，即可成为发言人。
【取消发言】：如果本终端控制台连接终端是发言人，则终端控制台可以对终端进行取消发言；或者主席终端可以取消会议中发言人，使会议处在无发言人状态，操作成果给出明确显示。
【申请插话】：在会议启动定制混音状况下，终端插话成功；插话成功后，该终端自动加入混音组中。主席终端申请插话后，无需批准，即可加入混音组。
【选看终端】：主席终端可以选中要被选看终端，点击右键，在弹出菜单中选取【选看终端】，弹出如图5-26所示界面，在该界面选中要选看方式，涉及视频和音视频格式两种。
注：在选看中终端，将鼠标移动到该终端图标时，会有明确标记所选看终端和选看类型。

图5-26 选看终端
【邀请终端】：主席终端可以在会议中动态地呼喊其她终端加入会议，详细操作请参见5.2.1和5.2.2章节所述。
【请退终端】：主席终端可以使会议中某一终端不再参加会议。
【开始轮询】：该功能只针对主席终端有效。选中主席终端图标，在右键弹出菜单中选取【开始轮询】，如图5-27所示。
主席终端可以按顺序收看一系列终端图像，顾客可以对轮询间隔进行统一设定，顾客可以选取轮询类型涉及视频和音视频两种类型；“开始轮询”后在主席下拉列表中支持轮询停止、暂停和恢复操作。

图5-27 终端轮询
【停止轮询】：在开始轮询前提下，停止轮询即停止主席终端轮询选看其他终端。
【暂停轮询】：即暂时停止主席终端轮询选看其他终端。
【恢复轮询】：该功能只有在暂停轮询前提下才生效；点击该选项后，主席终端恢复轮询。
【开始讨论】：该功能只针对主席终端才生效，【开始讨论】后，会议进入讨论模式。
【停止讨论】：该功能只有在开始讨论后才生效；点击该选项后，会议停止讨论。
【画面合成】：详细操作请参见图5-24某些。
【远端静音】：主席终端控制其他终端，使该终端静音，静音后，该终端听不到其她终端声音。
【远端哑音】：主席终端控制其他终端，使该终端哑音，哑音后，其她终端听不到该终端声音。
5.2.5 监控区
在主界面下方为视频会议【监控区域】，如下图5-28所示，监控区重要监控本地图像及远端图像，如果该终端在点对点会议中，则远端显示图像为对方终端图像；如果该终端在多点会议中，则远端图像显示是会议广播码流图像。表达开始监控、表达哑音、表达静音、表达本地/远端全屏、表达本地/远端抓拍。
在会议中终端开始监控后，右击监控区中图像，可以选取对该图进行全屏显示或者是实时/抽帧显示方式切换。

图5-28 监控
5.2.6 短消息
在主界面右侧为【短消息】控制面板，如图5-29所示，顾客可以在中间栏短消息区域中输入要发送短消息内容，然后在最下栏中勾选要发送终端，点击【发送】即可，对方即可收到短消息内容。
注：发送短消息长度最大不超过1024个字节。发送短消息时间、内容、状态会显示在上方列表框中。

图5-29 短消息
【预置】：顾客可以预先编辑好几条惯用消息，此后可以从中选用一条进行发送，顾客可以修改、增长、删除预制消息。点击【预置】按钮，如图5-30所示；

图5-30 短消息预制
操作方式：一方面，在图5-30点击【添加】按钮，然后在消息内容框中添加预置消息，完毕后，点击【保存】键，该消息就可以被添加到预存消息列表中。在预存消息列表中选取某条消息，点击【修改】按钮，可以对该消息进行修改操作；点击【拟定】按钮，完毕并退出预置界面。
在图5-30上点击【高档】按钮，如图5-31所示，可以设立短消息类型、滚动次数、滚动速度。

图5-31 高档短消息预制
【载入】：顾客可以从文献中导入要发送内容，导入文献类型为.txt类型，且文献字数不超过1024个字节。
5.3 设备控制
点击主界面左侧【设备控制】按钮，如图5-32所示，设备控制重要涉及视频源控制、视频矩阵、模仿遥控器以及视频点播设立进行控制。

图5-32 视频源控制
5.3.1 视频源控制
视频源控制重要用来遥控摄像头方向位置、焦距、视野范畴以及亮度等作用。视频源控制主界面如图5-32所示，在该界面左侧，顾客可以通过各个方向键和按钮来遥控本地或者远端摄像头。
视频源：选取视频源，涉及本地和远端。
【本地】：为控制本地摄像头。
【远端】：为控制远端摄像头，且远端摄像头必要设立成容许远遥。
【视频源】：在视频源下拉列表中选取视频输入源。如果使用C端子、VGA或者S端子输入，请在终端背板处请插入相应视频源。
预存位：
选取预存位中相应选项后，点击【保存】按钮可以保存摄像头某一种位置，【载入】按钮可以把预存位中某一种位置载入，供后来重复使用。
5.3.2 视频矩阵
选取“视频矩阵”面板，浮现如图5-33所示操作面板，视频终端可以对科达终端内置6*6视频互换矩阵及外置矩阵进行控制。

图5-33 视频矩阵
注：对8010A双流终端支持6*6视频互换矩阵，第6号AV输入输出默认作为第二路视频流（双流）输入输出。第一路输入相应1号输出，第二路输入相应6号输出。
【更新端口名称】：如图5-33所示，在表达端口白色方框上点击右键，弹出如图5-34所示窗口，顾客对端口名称进行重命名，点击【拟定】即可在图5-33界面上看到修改后相应端口名称。

图5-34 矩阵端口信息
【更改输入输出关系】：窗口中连线表白了当前输入输出相应关系。若要修改，则先在要变化输入端口上按下鼠标左键，然后拖动到要输出端口上面，放开鼠标左键，即可建立新输入输出端口相应关系。
【保存当前矩阵】：顾客一方面按自己需要更改输入输出端口相应关系，点击【保存视频矩阵】按钮，弹出如图5-35所示窗口。然后在“矩阵方案序号”选取方案序号，并在“矩阵方案名称”中输入方案名，点击【拟定】按钮，即可将当前输入输出相应关系保存下来。

图5-35 矩阵方案界面
【应用矩阵方案】：顾客在视频矩阵方案下拉列表框中选中一种方案名，点击【应用矩阵方案】，则当前输入输出关系随后更新为方案中指定相应关系。
【外置矩阵方案】：科达视频终端控制台可以对外置矩阵进行控制，点击图5-25界面上该按钮，如图5-36所示。

图5-36 外置矩阵
操作办法：外置矩阵支持最大64个端口输入。在图1-5-36界面左边输入端口中选取外置矩阵相应输入端口，在右侧输入端口中会实时显示当前输入端口数。同步，在输出端口中支持顾客对输出端口进行命名。
注：外置矩阵终端当前只合用于KDV8010A（4BSP）终端。
在输入端口名称上点击鼠标右键，如图5-37所示，可以对终端输入端口名称进行修改。

图5-37 矩阵端口信息
5.3.3 模仿遥控器
选取“模仿遥控器”面板，浮现如图5-38操作面板，模仿遥控器重要是使用终端控制台平台来实现遥控器操作。遥控器使用请参见本手册第二某些“终端遥控器使用指南”。

图5-38 模仿遥控器
图5-38左边是旧版遥控器，右边是新版遥控器
5.3.4视频点播
当终端空闲时，顾客可以通过终端控制台对指定视频点播服务器上文献进行点播。点播后文献会在终端上输出。

图5-39 视频点播
点击图5-39上【登录VOD服务器】按钮，如下图5-40所示。

图5-40 VOD服务器登录
【IP地址】：输入VOD点播系统服务器IP地址。
【端口】：依照附录A填写VOD服务器端口，默认值为6692。
【顾客名】：输入登录VOD服务器顾客名，默认顾客名为1。
【密码】：输入登录VOD服务器密码，默认密码为1。
【记住顾客名和密码】：即下次登录时，默以为此顾客名和密码。
输入完毕后，点击【登录】按钮，登录服务器后界面如图5-41所示。

图5-41 视频点播列表
在VOD文献选取列表中选取相应视频文献后，在文献详细信息中会显示该文献名称、播放时间、文献大小以及文献总时长。
在文献列表中选取文献后，点击为开始播放文献、为暂停播放、停止播放。
5.4 设备设立
5.4.1 顾客配备
在设备设立项中点击【顾客配备】，如图5-42所示，重要完毕终端呼喊、应答、显示等设立。

图5-42 顾客配备
【应答方式】选项： 在此选取终端接受应答方式，涉及免打扰、自动、手动；默以为自动。
【待机时间等待】：设立终端待机等待时间。
【自动呼喊（别名）】栏：在此输入终端但愿呼喊对方别名，终端开机后会自动呼喊此地址。
【呼喊速率】：设立自动呼喊终端时呼喊速率，呼喊速率在64k～8128k之间，且必要是64K倍数。
显示配备：
【显示模式】：设立终端接受双流时是单屏双显还是双屏双显模式。单屏双显即以画中画形式显示，双屏双显显示第二路码流时必要接第二台显示屏。
【台标类型】：在此选取台标类型，自动、自定义或者关闭台标显示。选取自定义后，【台标设立】按钮变成可用状态，同步弹出如图5-43所示界面。

图5-43 台标设立
在图5-43界面上显示台标终端别名，顾客可以通过该界面上相应按钮实现台标字体、台标图片（bmp格式）更换。
【别名作为台标】：选取该选项后，终端别名将作为台标显示在终端图像上。
【图标作为台标】：选取该选项后，“载入图片”按钮将变为可用状态，可以通过该按钮将图片作为台标显示在终端图像上。
注：载入图片大小高度为4倍数且不超过32个像素；宽度为8倍数且不超过224个像素。
台标移动操作办法：在预览区中，选中台标文字，可以拖动台标到顾客需要位置。
【VGA显示】：可以在此设立VGA输出到本地还是远端。
注：终端支持VGA和AV端子都可以输出。VGA输出不需要设立矩阵，AV输出需要设立矩阵关系。
【台标位置】：在此设立台标显示位置，台标位置涉及右上、右下、左上和左下角。
【显示会议时间】：设立与否显示会议持续时间，在终端入会时，可以显示终端加入会议持续时间。
【自动画中画】：设立与否启动自动画中画功能，启动画中画功能后，终端入会后，终端以一大一小画面形式显示终端本地图像和接受到码流图像。
【容许远遥】：如果选取该选项，则终端必要要连接摄像头，且摄像头控制线必要接在终端COM1口。选取该选项后，有如下几种状况该终端可以被远端遥控。
l 该终端如果被其她终端选看，则选中该选项后，该终端可以被其她终端远遥。
l 或者该终端为发言人，选中该选项后，主席终端可以远端遥控该终端。
l 或者该终端在点对点会议中，选中该选项后，对方终端可以远端遥控该终端。
【显示系统时间】：设立与否在终端界面上显示系统时间。勾选后，在终端界面图像上方会显示终端系统时间。
【显示状态】选项：设立与否显示终端当前状态。
【发送静态图片】：选取该选项后，当该终端处在会议中，且状态为发送码流时，会将系统默认图片发送给接受码流终端。
5.4.2 横幅
选取“横幅”面板，配备界面如下；顾客可觉得横幅设立不同背景颜色，并且可以设立横幅不同滚动模式、速度等属性。

图5-44 横幅
【启动横幅】选项：在此选取与否启动横幅功能，只有勾选该选项，横幅才干生效，默
