ALPHACAM中文使用基础手册.doc

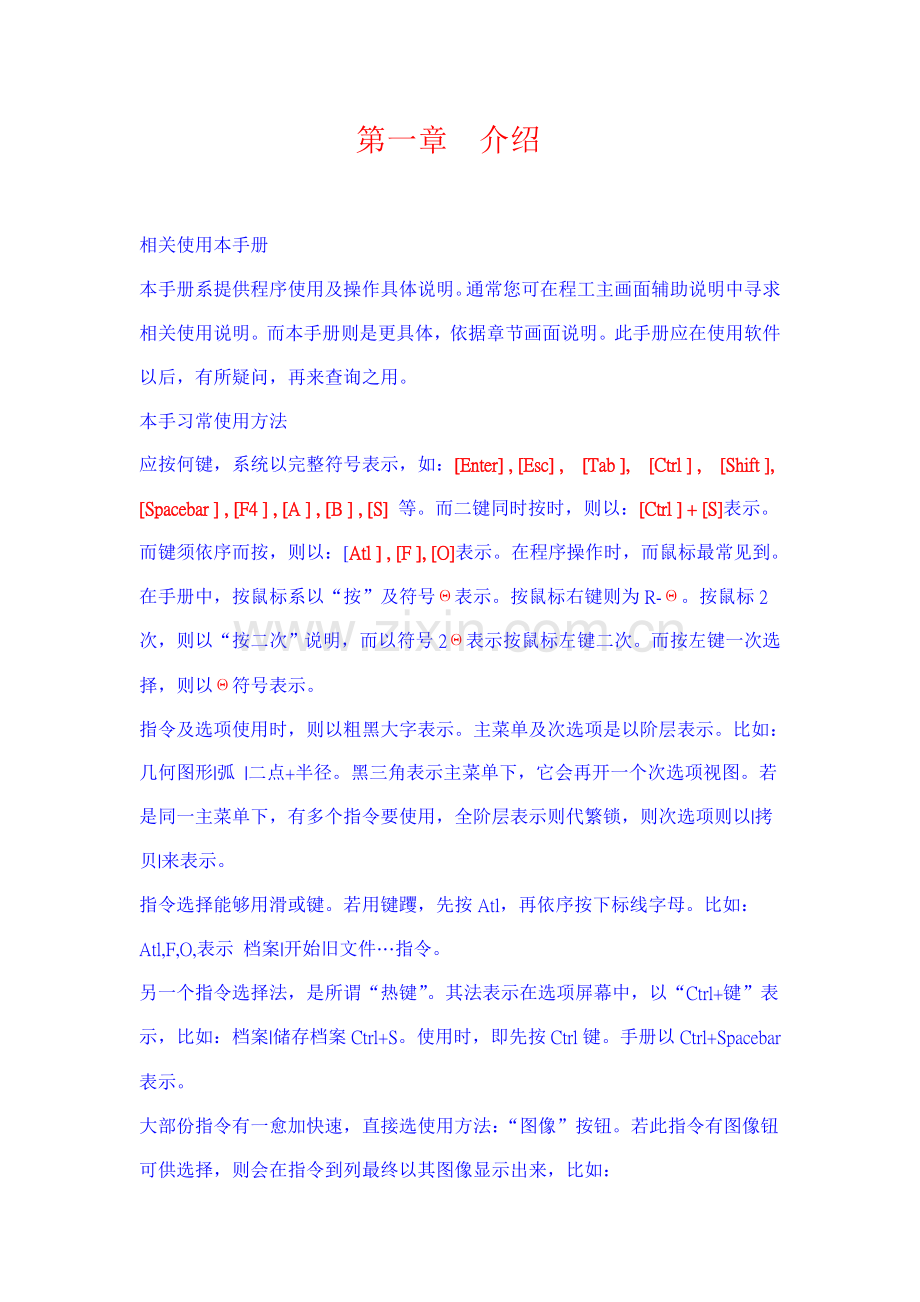

第一章 介绍

相关使用本手册
本手册系提供程序使用及操作具体说明。通常您可在程工主画面辅助说明中寻求相关使用说明。而本手册则是更具体，依据章节画面说明。此手册应在使用软件以后，有所疑问，再来查询之用。
本手习常使用方法
应按何键，系统以完整符号表示，如：[Enter] , [Esc] , [Tab ], [Ctrl ] , [Shift ], [Spacebar ] , [F4 ] , [A ] , [B ] , [S] 等。而二键同时按时，则以：[Ctrl ] + [S]表示。而键须依序而按，则以：[Atl ] , [F ], [O]表示。在程序操作时，而鼠标最常见到。在手册中，按鼠标系以“按”及符号Θ表示。按鼠标右键则为R-Θ。按鼠标2次，则以“按二次”说明，而以符号2Θ表示按鼠标左键二次。而按左键一次选择，则以Θ符号表示。
指令及选项使用时，则以粗黑大字表示。主菜单及次选项是以阶层表示。比如：几何图形|弧 |二点+半径。黑三角表示主菜单下，它会再开一个次选项视图。若是同一主菜单下，有多个指令要使用，全阶层表示则代繁锁，则次选项则以|拷贝|来表示。
指令选择能够用滑或键。若用键躩，先按Atl，再依序按下标线字母。比如：Atl,F,O,表示 档案|开始旧文件…指令。
另一个指令选择法，是所谓“热键”。其法表示在选项屏幕中，以“Ctrl+键”表示，比如：档案|储存档案Ctrl+S。使用时，即先按Ctrl键。手册以Ctrl+Spacebar表示。
大部份指令有一愈加快速，直接选使用方法：“图像”按钮。若此指令有图像钮可供选择，则会在指令到列最终以其图像显示出来，比如：
几何图形|APS快速几何图形|线到弧熔接
若该指令还有“热键”，则会在它指令列及图像以后，再把热键列出，比如：
档案|开启档案 Ctrl+O.
开/关指令，表示“开”或“关”则是在指令前面打上一个勾勾表示。比如：
显示|显示选项| ˇ 显示断点。
若指令以后，会带出一对话框，供再选择指令，则是在指令以后，以小点点表示，以下：
几何图形|编辑/列出 几何图形…
对话框指令选择同前表示尖法，只是以一大粗线 符号表示而已，比如：
加工|刀具方向 边|更改出/进L/R。
当用到很多指令或一对话框中多个选项，为辟免冗长指令串或反复显示﹔会将之缩短，比如：
边|更改出/进L/R。
若依版本或内容不一样而功效有限制选项，会以大括号表示，比如：﹛Z﹜
手册中，指令交叉参考时会以不括号表示，比如：
﹙请参考档案|计划许可倒回次数，第21页﹚
显示了菜单及指令和对话框选项。
!!注!! 注解以此惊叹号和大写黑体字表示

APS (AlphaCAM Programming System)在一些地方仍用到(比如APS 快速几何图形)。是为了和DOS版APS在档案及扩展名等保持兼容之故。

AlphaCAM 介绍

AlphaCAM NC机器计算机辅助设/制造系统系为英国，Coventry所在Licom Systems企业所发展及拥有各版本皆适适用于Microsoft Windows,3.x,Microsoft Windows 95@,and Microsoft Windows NT系统。
AlphaCAM-CAD为没有加工菜单指令3D铣床模块。在此可作2D及3D构图，但不能产生NC码。
软件保护
AlphaCAM 软件系Licom Systems企业所拥有并享智慧财产权法律保护。软件系用一外接密码锁接在计算机并按或串接阜上面来保护。若此密码锁未装上，晨进入上，但仍无法进入系统，请先检验系统主目录，(如ALPHA197)下KEYTYPE.INI档案。此文件告诉系统到裹找密码锁。在档案管理员中，找到此档案，点选二次，即会将之载入到记事本中供编辑。
系统操作时，会不定时检验此密码锁存在是否。所以使用时，请勿将之移走。但在一些时候，比如密码锁后面接了一台打印机时，有可能造成系统找不到锁。倘此发生时，系统会将屏幕上全部数据存到LICOMCFG目录下!!!.3档案，再离开。
当密码锁问题处理后，重新开启系统，选档案|开启旧档 Ctrl+O，在开启旧档对话框中，按DOS档案，!!!.1,!!!.2及!!!.3即最先显示出来。
AlphCAM和“标准”窗口使用方法不一样
参考数字输入角度，第错误！还未定义书签。页
AlphaCAM使用方法全部和Windows规则相符，并额外增加部分让使用者更便利操作。比如，在对话框中，按Tab可跳到下一栏，而按Enter如同按OK，同Windows一样。但在提醒列中输入X，Y坐标值时，（比如　输入线端点坐标X，Y）可按Tab或Enter跳到下一栏。而当二值皆输入后，按Enter表示确定“完成”，如同按OK一样。
若要输入XY或﹛Z﹜坐标值时，在该栏内按X，Y或﹛Z﹜，则前一坐标值X，Y或﹛Z﹜会被叫出来。若在Y栏中，按X，则将X值输入Y坐标栏中。
在任何数值输入栏中，能够任何数字式表示输入。
选择多个图素时，Esc或按右键表示‘选择结束’。而构图时，按Esc或按右键则表示‘构图结束’。
按Spachbar会呼叫前一个指令，包含在编极︱倒回　Ctrl+Z之前最终一个。
在档案︱储存档案或另存盘案…对话框中按Creta Dir即可产生档案目录。
在对话框上屏幕前头按Esc或按右键，表示‘回到前一对话框或指令列’。
如同标准窗口，按F1表示“辅助说明”。但在AlphaCAM中，但在AlphaCAM中，除此意义外，在提醒列出现‘F1＝？’时，按F1表示‘未知’所需之值。系统会另外问其它信息来解此未知坐标图。
步聚：输入数目及角度值
(参考宏指令数学功效及AlphaEDIT手册中相关后处理器章节)
键盘上数字输入可用数学或三角函数，比如2.56+5.67-1.23，或(1.25-4.7)/2，SIN(60.5)+6.75。
在对话框中，Tab 键跳到下一栏，而Enter键则如同按OK，而其它字段即依输入之值。
构图时，在提醒输入X，Y坐标时，可按Tab或Enter跳到下一字段。若值未知，可按F1或按输入字段旁边？钮。当二字段皆输入值后，按Enter表示‘完成’，如同按在OK一样。
有效数学式包含
+﹔-﹔*﹔/﹔SQR()﹔ABS()﹔MOD(，)﹔LOG()﹔LOG10()﹔INT()﹔SIN()﹔COS()﹔TAN()﹔ASIN()﹔ATAN()﹔ATAN2()﹔COSH()﹔AINH()﹔TANH()。
全部角度值，是以度来表示。而且P1=3.14159(键入文字P1)。
P**X表示PX次方(若P为正数，X可无须为整数)。
英制时，可输入分数，比如13/64。整数加上分数则为1.875C能够1+7/8 OR 1 7/8表示。+号能够用一空格来替换。
角度则可用10进制或度分秒表示，比如，12.34或12D 20M 14S。
公用指令图像及其它相等之功效
公用指令图素有相等功效键
F3=正交模式
F5=网络抓点
F6=端点
F7=中点
F8=圆弧中心
F9=交点(线或弧)
F10=正切于
F11=垂直于
F12=平行于
而且，
F1=未知
F4=封闭和结束新几何图形
窗口屏幕摆置
提议使用最少为1024*768屏幕分辨率。若解析只有800*600(SVGA)图像可能太大了，不方便摆放，且占去太多空间。所以不提议使用(VGA(640*480)。请议PC内容，调整计算机分辨率。
步聚:使用AlphaCAM
选择系统指令或项，可使用指标移到主菜单上，点选，再点选所要指令或选项。或，可用“滑移或释放”方法，将指标置于所要主菜单上，按住鼠标左键，拉出下拉屏幕，不放掉鼠标左键，并移到所要指令上，再放掉鼠标左键。
上二例中皆然，若选项左边有一小黑三角符号，即表示项有次菜单，提供更多选项，若用“滑移即释放”法，只须继断移动指针至次菜单选项再放开即可。
一些指令或选项是可‘开/关’型。选表‘开’，再选‘关’。若现在该指令或选项为已被选择则此指令之前会有一打勾符号表示。
以键盘输入数值时，其提醒列可为在顶部或底部，或为‘浮动式’可置于任何地方。利用 档案|系统计划…来设定。若设定为“浮动式”则需要时，提醒列才出现，不用时，即自动消失。
屏幕最底下为‘状态区’，表示现在选择指令状态。在此栏中，亦有现在光标所在位置X，Y，{Z}坐标。而此栏最右边，则是显示 正交和网格模或网格抓点开启是否。
图像棒
若想保有最大工作空间，可将全部图像棒关掉。在 档案|系统计划…中，设定合适选项，即可决定图像棒显示是否。或则在每一主菜单下拉选项中，开/关图像棒选项。若图像为显示，则该图像棒项前有一打勾符号表示已开。
图像棒位置，要任意摆放﹔离开系骆，再进入时，会自动记起离开之状态。要移动图像棒，请用鼠标在键选图像棒？(非按钮)，并拖到所位置。若要旋转，则是先按住Shift键，再按鼠标左键，再放到Shift.可将图像棒留在屏幕上，任何地方，或“停泊”到任何屏幕角落。
按在图像按钮，即直接呼叫该指令。若只把光标停在图像钮上而不按，则会有该钮功效/名称显示在旁。
不用图像钮，只用下拉屏幕亦可操作系统全套功效。但图像钮较快，所以提议多使用。
磁盘档案密码保护
安装后，系统要完全使用全部系统资源。但若需要，要加入密码保护，以避免不相干人员动到系统，即需输入密码，系统关键磁盘系指主目录(如Alph197)或LICOMDAT及LICOMDIR所在磁盘。
而在其它磁盘上档案即不受此保护﹔如在软盘机上软盘片等。
设定及移除密码方法，只有由用户企业职权内人员书面申请才行。
保护功效有：
由磁盘删去档案。
重新命名任何档案。
覆盖去任何一个档案。
删去一个目录。
重新命名一目录。
备份目录。
载回报份之目录。
设定参数，比如RS232 I/O
档名及储存
APS檔名命名法不受DOS及Windows 3.X8位限制。NC程序，刀具，后处理器…等，皆可用长文件名，如同学口要求。
系统储存图及NC在内定LICOMDIR目录下。能够自由产生任何目录(在 档案|储存档案 Ctrl+S 或另存新檔…|APS|另存新文件中按产生目录钮)
和Windows要求一样，亦可储存长文件名档案到根目录下 。

第二章 档案

此章说明档案下拉划幕下指令。关键为相关加载及储存档案，输入及输出数据。和计划程序运作，文字字型，打印等指令。
开启新档…Ctrl+O
此指令读进AlphaCAM构图画面产生全部图素，路径，层…等。若内存内还有档案未存，系统会提醒存盘。若记忆内没有东西，系统自动将档案大小调整到符合整个屏幕。
若内存中已经有档案，该档案之文件名会显示在屏幕最上方和档案对话框中等案列第一个。若内存中没有档案，则最近使用过档案会排在第一个，其它则依字母次序排列。
在此对话框中，可让你更改目录及磁盘等。并显示现在磁盘可用空间大小。同时有OK及Cancel按钮及搜寻，重新命名及删除档案等按钮。
若要加载最终一次使用档案，只须按OK或Enter。若要另一档案，则只须在该档名上连点二次或点档名一次，再按OK钮。若档案太多时，系统会有一拖拉钮，供下拉，显示档案。或，你能够用下列二方法来找档案。
1、 按住鼠标左键，扫过第一个档案(反白)。然后输入所需文件名中字母。则系统将相符这些字母档案反白且带到窗口上部来。
2、 若不知档案存在何处，可按“搜寻”按钮。对话框出现后，打入文件名任何字母，再选现在目录或全部目录按钮。
若按现在目录钮，全部含输入字母档案皆会出现在 |开启档案 对话框中，供选择之。
若按全部目录钮，另一窗口会显示出全部含输入字母偿名及其所在目录骨，即目录：檔名。
选择档案，只须在其上连点二次，或点选一次，再按OK钮。现在目录即换写此文件之目录，而档案也已加载内存中。
在 |搜寻框中第三个按钮为“显示全部档案”，此钮只有搜寻完成后才有作用。按此钮，将现在目录全部档案显示出来。
若要载入DOS档案，按DOS档案钮。此为开启旧文件窗口，但多了一个APS按钮，让你回到 |APS开启档案 对话框。若选开启旧文件指令时…Ctrl+O，出现是此对话框 ，表示上次使用此路径，只须按APS返回即可。
只有在选了档案以后，“重新命名”钮才有作用。欲重命名时，选档案(反白)，再按“重新命名”钮。在新对话框中，旧文件名反白显示，只须输入新名，立即之盖去﹔若只要更改它，鼠标轻点在文件名任一地方，档名即不再反白，再用箭头移动，输入所要，再按OK或Enter键即完成。
若新文件名和目录中等名相同时，重新命名无效。按Spacebar键可重新呼叫“重新命名”功效。
只有在选了一或多个档案后，“删除”钮才有作用，要删除时，选档案，按“删除”钮。
若要删去一连相连档案，能够将光标放在第一个档名上，按住鼠标左键，再拖以最终档名，释放，全部选择档案即反白表示。或，能够先点选第一个档案，再按住Shift键，选最终一个档案，如此，其中间全部档案即一并被选到而反白。
若要删去不连在一起很多个档案，可先选第一个，再按Ctrl键，一一点选要删去档案。或是，用Shift+鼠标左键，选连在一起档案，再以按Ctrl键，点选其它要删去部分档案。
选择完后，即按“删除”钮。系统会要求确定是否删去N个档案。
另存新檔…和储存档案相近，但可让你输入新档案。
在储存档案及另存新档…时，若会写到同一个文件名时，系统会要求确定。若按NO钮时，　︱另存新档对框会让你更改文件名或目录。
第一次储存时，应用　另存新档…给它　个名字。若选择　储存档案时，系统会　︱另存新档对话框供你输入档名。
插入图档…Ctrl+Ins
将一档案加入到内存中。新图会以白色显示，而O，O点在光标上，能够输入此档O，O所在坐标，或按住鼠标左键定位。
此框中可让你更改目录或磁盘，并显示出现在磁盘中可用空间。用时，亦有OK，Cancel和　搜寻，DOS档案，重新命名和　删除按钮。
步骤：
更改目录
存取文件时，更改目录抽在。在　档案︱开启旧档…Ctrl+O或　档案︱另存新档…对话框中，点在现在目录旁小箭头，全部目录即显现，若目录太多时，左边即有一堆拉钮，可下拉出全部目录。点所要目录上，即变为现在目录。
若看不到所要目录，用推拉钮来找目录，或按目录名第一字母键。若很多目录字母开头时，再按按第一字母键，即会显示同字母开头下一个目录。选择反白目录或按工OK钮即可。
输入NC…*
将手写或其它CAM系统产生NC程序读进系统成为路径或图形。除了车床系统外，系统可自动解释任何标准DIN码及其合理变异。（即GO1/2/3　G90/91　G41/42　G84-84），和Micon或Heidenhain MDI码。而且不须指定后处理器。若NC有循环指令或子程序则可能会不对，因其改变太多了。
车床中，系统会要求先选后处理器，因为系统必需之到NC用是直径或半径值﹔和G02代表或反转等。以后处理只要和NC相同即可，不用是同原来一样。
反读时，系统问是否要一行接一行读。若设为是，则每一行NC会显示在屏幕底﹔而且会有一小方框在左下角，显示现在‘S’速度，‘F’进给，X，Y和Z。
而且，只要碰到有T码，系统会将刀库显示出来，供选择该把刀用。
输入CAD…Ctrl+T　档案种类
对话框中有DXF，IGES，CADL，ANVIL或VDA-FS格式供选择，可将任何CAD系统相同格式读入。标准版则只有DXF和IGES格式可用。在CAD中相连图素，在读进时自动连接，除非将“连接图素”选项由内定而关掉。
3D铣床系统多了输入3D　XYZ点选项﹔可将任何三次元量测试（反工程）断面数据曲面一（参考输入CAD…︱档案种类︱3D　XYZ点）。
CAD文件中若有不一样层，系统会将之分配到使用者层中。必需时，系统会在使用者层中给层名。使用者层系在CAD︱使用者层…Ctrl+U中。每一层会依系统内定方法给一个颜色。比如几何图形为绿色。而不一样曲面即给不一样颜色。若指令某层为某一颜色，则层中全部图素即以该颜色显示。
但上述标准不适适用于多折线，曲线或STL文件（STL为以多折线形式三角形）。它们仍在CAD各层来存，但为表示它们非2D图素，3D多折线经红色表示，而2D曲线为橘色，而3D曲线为黄色，不管它们是在何颜色层中。
若一层中有多个曲面，这些曲面皆以层指定颜色显示。但可用　编辑︱更改…从旧图层，到几何图形，将之转为APS内定曲面层。此时每个曲面即以不一样颜色显示。
上述有些例外以下：
1、 CAD文件中，系不含路径。所以若图层中有层名叫“刀具路径”，此层会被放到APS辅助图素层。此时，可用　编辑︱更改…指令将之更改为能够加工几何图形。
2、 若CAD文件中，有文字。此文字可被忽略或输入为几何图形或辅助图形。依系统字型，并放到APS系统图层中。此时可用　编辑︱更改…指令，将之移到你要层。系统将文字加载时，即转化为可加工点线弧 。
3、 所以档案必需时，能够忽略，不要读入。
输入CAD…Ctrl+I　档案种类︱3D　XYZ点（3D铣床系统）
（参XYZ点格式）
全部商业版系统皆可读入三次元量点坐标档案，并产生为3D多折线或2D平面上线。曲面可用　几何图形︱3D曲面…　断面曲面　指令来产生。此为参数式cubic Bspline方程式，可正确描绘曲面。
点档案能够是任何类型档案﹔若档中开头有注解，请用编辑器在注解和点坐标间，加入START来区隔。点系定义一条条断面线。断面线能够不是平均间隔，能够是任何次序。而每一断面线中点数据，其间距亦可不固定，但须是依序点。
2D线段若是在X或Y方向，系统可自动侦测线段结束/起始点，可用，可不用线段结束符号。但若2D线段不是在X或Y方向，则每　断面线皆须有结束符号。
若选输入为3D多折线，那么断面线可为任何方向，不用每条皆相互平行。
若没标示　结束符号，系统即要求给一2DON断面线宽度公差值。此值系在计算断面线时使用。比如量测断面线时，量床公差可能为+/-.03﹔那么，反读时，可给0.1公差值。
步骤：
XYZ点档案格式
若每一断面线皆以结束符号区隔，那么只要给足够字符供系统判定即可。比如，结束符号为　
‘＃..Rapid X..Y..’
那么只要输入RAPID为结束符号即可。
XYZ值能够’,’,空隔或二者来分开。若X Y和Z字母有用﹐数字可为任何次序﹐不然﹐得依序标示﹐比如﹐A=1,Y=2,及Z=3可表示为﹕
1 2 3
1﹐2﹐3
X1 Y2 Z3
X1, Z3, Y2
Z3 Y2 X1
若使用了X YZ字母﹐那么反复字数值﹐能够省略﹐而全部行中其它字符及数字也会被略去﹔比如﹕
START ‘START可用/可略 看情形
Seq 0.4m Z -0.2 X -0.1 Y 0.4
POINT # 22
SEQ.NO.4mm Z –0.3 X –0.1 Y 0.7
POINT #23
SEQ.NO. 4mm X –0.2 Y 0.9 ‘Z值同前-Z值
输入CAD…Ctrl+I 连结图案
若保留内定输入CAD…连强图素 为是﹐可输入欲忽略’断点’尺寸。通常0.01即可﹐此系考虑CAD制图时﹐应连强接图素﹐有时有小断点或重迭。而CAD储存系依构图连续﹔AlpaCAM在读入时﹐会自动将连结图素形成一图素（并考虑上述断点公差值）。
若想保留和原来CAD一模一样状态﹐只须关掉 连结图素 功效。如此即不会任何更改﹐这在输入3DCAD图档时﹐有时得用到。
输出NC…
依档案|选择后处理器…设定﹐将路径或图形NC码存到记忆中。请参考AlpaEDIT手册说明﹐怎样设定适合使用后处理器。必需时﹐系统会问是否输出 全部加工道次 或 只有可见加工道次。
通常系选择 全部加工道次﹐但有时须将 一些道次输出为一条程序时﹐系统会提醒NC可能不完整﹐到时你得费心检视NC码头尾是否正常。
欲将NC码传送到机器上﹐先选 档案|Ctrl+S,存起图形﹐再选 档案|输出NC…将NC存在内存中。再用AlpahEDIT中传输指令﹐可传/收到任何控制或RS232设备数据。
输出CAD…
若有隐藏图素时﹐系统会问是输出 全部图层或 可见图层。若选 全部图层 则不管有否图素隐藏﹐即一并输出。但没有任何图素图层﹐则给予忽略。若选限可见图层﹐则隐藏图素﹐即不被输出。
若选为DXF档案﹐则APS内定图素﹕几何图形﹐辅助图形﹐刀具路径﹐尺寸﹐曲线﹐曲面及使用者图层﹐会以其层名输出（只要不是空）。
因DXF层名不能有空格﹐所以有空格即以小断线替换而输出。而IGES档案则不用层名﹐改用号码。所以APS内定图层即以数字1﹐2﹐3…来替换。而使用者层则为接续其后数字。
选择后处理器…
加工产生刀具路径﹐再转NC码时﹐即依此指令所选后处理器来产生﹐后处理器系在AlpaEDIT中定义﹐请参考该手册﹐以了解怎样做适合后处理。内定后处理在清单中以绿色显示。可加以更改为你适用机型。
任何时间选择后处理器后﹐即可得到不一样NC格式。此功效可在任何时候选择实施。
每次重选此指令﹐后处理器全部变量值皆会重置。所以再列出/输出NC时﹐即会再要求输入变量值。此法可供简易地修正输入错误值时修正法。
列出NC码…Ctrl+L
NC码系以现在选定后处理器来转出NC﹐以后处理器即显示在窗口之顶。若无刀具路径时﹐立即几何图形输出﹐但没有换刀﹐进给﹐转速或Z值等。若有刀具路径﹐则系统会再列出加工道次及全部刀具和加工时间等。且系统刀路有所隐藏时﹐会有显示全部和只显示可见供选择。
若有道次隐藏时﹐只选可见道次输出时﹐全部加工道次仍全部列出来（名称﹐刀具﹐加工时间…等）在程序之头﹐但只有可见道次有NC码列出来。
转/列出NC时﹐一遇须输入数值变量时﹐系统即停下﹐并于提醒列要求输入数值。
在全部NC列完前﹐显示框下有下一首及列出全部和Cancel按钮。但列出完成以后﹐则只剩Cancel钮。若程序表过显示框﹐则框右侧有一推拉钮﹐供往上/下推拉检视NC。若点在某行NC上﹐该行即反白﹔并保留反白﹐即使已出显示框外﹐如此可让您在某行做一记号﹐方便检视之用。
清除内存…Ctrl+M
可保供删除几何图形﹐辅助图形﹐刀具路径﹐尺寸﹐曲面﹐曲线及使用者层。而删除全部图层﹐则删去内存中全部东西﹐包含供编辑Ctrl+Z叫回统计。选删去全部图层时﹐﹐系统会警告没有存盘。若要叫回之前删除全部图层东西﹐只能呼叫回自动存盘保留东西了﹐（参考档案|系统规画…l自动存盘间隔（分）﹐第21页）。
系统规画…
对话框供开/关图像棒﹔提醒列在屏幕之顶或底部或浮动式。自动存档时间间隔及可倒回次数。或设定内定字型。
自动储存间隔（分）
自动将记忆内容存到磁盘时间间隔。储存档案系在目录LICOMFG之下﹐分别为!!!.1﹐!!!.2 and !!!.3 (!!!.3 为最近一次存档)。
此功效在长时绘图而忘了存盘或计算机中途不幸断电等时有用。或在做了大错误后﹐亦可叫回之前自动存盘档案。之所以有3个档案﹐是为了方便在刚自动存盘前﹐若有重大错误﹐能够呼叫此储存之前!!!.2 或 !!!.1档案。
叫回自动储存档案﹐选档案|开启旧档…Ctrl+O﹐并选DOS档案。自动储存档案即列在LIOMCFG目录最前端。
字型
此指令有次显示框﹐供选产生或修改字型﹐以供在几何图形|字型…指令中使用。
|定义新字型
此指令加载一空白格框﹐供置入字或图形﹐以作为一新字形。要放入格框图形﹐必需完全置入才行。
每一格框中有一白色角落﹐定义此字型参考零点。而另有一字母﹐表示呼叫此字型键盘字母。而此字母包含F1-F10键﹐如此可让你用一个键即呼叫出特殊几何图形。
为字型产生及使用方便性﹐每一字型皆以一10单位为基准。所以﹐系统中输入高值﹐皆除以10。比如公制中﹐要高25mm,则输入值为25。若英制﹐要高1英寸﹐则输入值为1。
系统会考虑斜度垂直或弧形边而自动调整文字水平位置﹐使你可将文字左下角置于参考零点﹐某此字型﹐或许放在参考零点左或右边一点很好。而基准零点系以5个单位为一间隔﹐所以用公用指令|设定纲格/正交…l纲格间距﹐设值为’5’而设定抓点模式﹔来抓点以确定文字于所要位置。
此指令不包含在标准模块内。
开启字型供编辑
将字型加载供深入调整﹐修改。完成后﹐须选档案|文字字型|储存现在字型将之储存﹔若无此动作﹐系统会警告。
参数式宏指令…*
将AIPhaEDIT所作宏指令读入来产生几何图形﹐选择刀具﹐加工﹐产生NC等﹐宏指令可包含显示列要求输入数值﹐此功效可供做相近族群工作﹐请参阅AIPhaEDIT手册具体说明。
打印机/绘图机…CtrI+P
（参考下面打印预视）
系统会将图置放在图纸中心﹐在印完第一个图后﹐可载入另一个图﹐再删去第一个图﹐打印时即不会重迭在第一个图上。
对话框中供你设定打印细节﹐比如是直或横印﹐是否印出X/Y轴向等﹐另可将输出存到一个档案﹐而非打印机|绘图机。
百分比能够是自动（填满纸张）﹐或设定一个值﹐而图单位即乘以此值﹐图尺寸可为公式英制﹐以利系统将之和图纸作一比较﹐在此公英制不可交换。
在打印机/绘图机旁我按纽﹐可呼出窗口中打印机﹐绘图机起动程序﹐以作…深入打印质量之设定。
打印预视…
将打印结果显示在屏幕上﹐此打印结果是依档案|打印机/绘图机…CtrI+P选项中所高定而印。
若在预视中﹐选打印按纽﹐则打印机/绘图机对话框出现供确定是否印XY轴向﹐及打印为直式或横式等。
离开
离开系统﹔离开前﹐系统会提醒任何未输出NC码加工路径或未储存文件安。

第三章 编辑

编辑指令介绍

在2D时﹐指令即如其名通常功效。但若有3D工作元面体存在﹐则必需考虑﹐是否有选择工作平面。若无工作平面被选﹐则内定为3D﹐比如编辑|搬移﹐拷贝
|搬移﹐即会要求参考点及亲新点X﹐Y和Z坐标值。而编辑|搬移﹐拷贝|旋转﹐即要求旋转之轴线﹐其可为2D或3D之线或多折线。而编辑|搬移﹐拷贝等|镜像﹐则要求一镜像平面。倘若选了一工作平面﹐则编辑即假设在此工作平面上2D编辑。比如编辑|搬移﹐拷贝等|搬移﹐即只要求XY坐标。然而﹐搬移及拷贝皆可作通常指令﹐在取消工作平面后搬作用。或选择完后﹐再选另一工作平面作用之。
选择图素时﹐可一一点选或框选之﹐只有完全框到才选到﹔而再选则可去掉﹐按Esc或R-结束前﹐可再加/减选择之图素。
倒回Ctrl+Z
可倒回大部份接线员令﹔例外﹐不能倒回为﹕
显示指令（比如显示窗口Ctrl+W）
档案|开启旧文件…Ctrl+O（除非内存未清除）
档案|储存档案Ctrl+S
档案|输入NC…
档案|输入CAD…
档案|输出NC…
档案|输出CAD…
档案|清除内存Ctrl+M（若选择l全部图层时）
例回次数在档案|系统规画…中设定。理论上﹐此数目可为无限大﹔但每个动作皆须有内存来统计﹐所以数目太大﹐将占去太多内存。建义数字为10。
若你作复杂曲面而须大内存来储存时﹐能够在档案|系统规画…中设倒回次数为1﹐并随意画一条线 ﹐删除之﹐以节省内存。
删除Ctrl+Del
选择完成后﹐第统会警告有多少路径及图形将被删除﹐并在求确定。而材料框及辅助图形皆视为几何图形。
选择完成几何图形或刀具路径后﹐按OK或Cancel则再回到删除模式下。再按Esc划R-即离开此模式。
若选择了几何图形或刀具路径。系统要求确定删去二者或其中之一。若按在除了Cancel键之外键。会要求按OK或Cancel确定如上所述。若按耷笪Cancel上﹐则放弃删除指令。再按Esc即再呼叫删除指令。
若在删除模式中﹐前一选项钮可再选前次选择之图素。再来可增/减选择所需图素。
下刀点﹐排序
|下刀点Ctrl+F
设定封闭图素/路径下刀点﹐而开放轮敦则只能在二端点之一端为起点。可用加工|刀具方向…对话框中反向选项﹐来切换起始加工之端点。
|第一…
指定为第一个切削几何图形或刀具路径。
|排序…
排序几何图形时﹐没有任何限制﹐即如指示进行﹐而排序刀具路径时﹐则只限排同一道次（刀具）内刀具路径。因为将一刀之路径插到另一刀路径之中间﹐是没有意义。若选择无效路径﹐系统将给予忽略。欲更换道次次序。请用加工|编辑加工|加工道次…Ctrl+E指令。
若有作刀具路径拷贝为子程序形式。则子程序呼叫之次序可更改﹔但子程序中刀具路径则不更改。但原刀具路径则可再更改﹐排序﹔而子程序即依之而更改。
搬移﹐拷贝等。
|搬移
将几何图形或刀具路径搬到任何位置。可一一选择或框选图素。再设参考点及新点位置。搬移时﹐选择之图素即以白色框﹐在参考点显示于光标上而显示。点选或输入新点位置即可。
若移动量已知﹐而不知坐标﹔则参考点输入为0﹐0﹔而新点即输入该移动量。
|拷贝
拷贝图素到新位置﹐仍保留原来之图素。若拷贝为刀具路径﹐系统即要求确定拷贝为线性拷贝﹐刀具排序或子程序拷贝﹐刀具排序。
|反复
为拷贝延伸指令。在指定方向上复制图素。如同手搬移和拷贝﹐须输入参考点。而要求位移量时﹐能够鼠标带者百外框到新位置或输入复制图素之间位移量。
若输入值为位移量时﹐X﹐Y﹐[z]值为距参考点之值。输入坐标非第一个反复图素之坐标﹔除非参考点设为0﹐0。
再来系统问须拷贝多个（包含原来）。若输入值为’1’﹔则没有任何复制。因第1个即为原来。而复制方向﹐即为选择或输入位移量之X﹐Y[Z]值。
|旋转
以基准点﹐将任意数之图素转以任意角度。在输入基准点以后﹐系统会将图素以百线表示﹐并在图素和基准点之间连以一直线﹐表示由X轴起之夹角。角度值显示在底下状态列右侧。
|数组
系统要求输入XY向数量和位移量。产生次序为X向﹐再来以往返﹐向Y向产生。
|镜像
此指令可将任何图素变成对称图素之二分之一。而镜像系对一轴线而为。此一轴线即告 诉系统镜像之方向。而此轴向可为任何长度之线段。
选定完轴线以后﹐系统及间是否保留原有图素。否﹐则删去原图素。是﹐即保留原来图素。
若镜像是刀具路径﹐全部镜像之刀具即以保持原来之切削方向。
|此例
选 完图素后﹐系统要求一参考点。若非关键此例于一特定点﹐可点任何点或输入任何值（比如0﹐0）。
再来是X向此例值及Y此例值﹐后者内定同前者。若要相同﹐按Enter即可。在此同前一样﹐可输入任何数学计算式。
若仍在此例模式﹐则X及Y此例则仍保有原来之值。如此可对很多图素于不一样参考点做相同百分比缩放。一离开此模式后﹐此例值即反复为1。
若此缩放为弧而X和Y值不一样﹐则弧将由每象限4个由点隔开弧形成。每个弧和相邻弧皆为1度误差内正切。
若此例为一刀具路径﹐则路径更改﹐刀具并不变﹐所以加工即不如原先所期望﹔最好删去路径﹐重做。
裁断﹐连接等
|裁断
(参考修剪﹐第29页)
可将任何几何图形或刀具路径﹐以指定点或以切割图形﹐辅助线将之打断。此可将连续图形之一部份删去。若显示|显示选项√显示刀具方向为开﹐则每一几何图形即有一刀具符号于起点。若此塞满屏幕﹐可将之关掉﹐另打开显示|显示选项|√显示断点来显示出图素之起点。
|修剪
类似裁断﹐打断并修剪几何图形及刀具路径。先选相交之几何图形可用框选﹔再选要修剪之图形或路径。选择部份将被 删除去。
|分解
将几何图形或多折线分解分离线和弧。
|连结
将头尾相连（非相交）之图形﹐辅助线或刀具路径（同一把刀﹐同加工条件）相连结成一连续元素。可用框选选择图素。而图素方向会调整为一方向。请用显示|显示选项|√显示刀具方一直检视结果。
若连结不一样种类图素﹐则将变为优先级高种类图素﹕刀具路径﹐几何图形再辅助线图形。比如一刀具路径和一几何图形或辅助图形相连结﹐则新连结图素即变为和原来这路径﹐条件相同刀具路径。而相同层之图素﹐相连结后仍在同一图层。不一样层之图素﹐相连结后﹐即存到APS内定图素。
此指令亦可将分开之3D我折线相连结为一条多折线。
|延伸
要求选择边界﹐再选要延伸几何图形。线或弧端点﹐和边界较近﹐而有交点者﹐即予延伸。
|倒圆角
输入所需倒角值。若只需在二图素间倒角﹐则选单一（选二图素）钮。再选线段或弧二图素。此二图素不见得须在屏幕上相交﹔系统会自动找相交点。而原有这例角会被新我你倒圆角替换。
若要倒一整个图形全部角落。选’全部’（如刀具方向所表示）钮。全部外部锐角即倒角﹔而内部角落则保留。内外部角落判定﹐是以刀具方向而定。若刀具方向在线中心。则全部锐角皆倒角。但全部已存在倒角皆保留﹐不替换。
|倒直角
欲在二图素间素倒一直角﹐点单一（选二图素）钮﹐并输入倒直角第一及第二个之距离。选择二线段（非弧）则在不一定于屏幕上相交二线段间﹐加入一倒直角﹔旧会为此新替换。
欲倒全部角落之直角﹐选全部（如刀具方向所表示）。全部外部角落即予倒角﹐而内部角落则略过。内外部是以刀具方向而定。刀具方向在图形中心时﹐则全部角落皆倒落角。但原有倒角不会被替换。
|偏置
可将线﹐弧或整个图形或曲面偏置一距离。若未选择者层﹐则工作在APS几何图其层。若单一线或弧偏置。结果即为辅助图形线或弧。若偏置为整个几何图形﹐则看辅助图形指令是否开启﹐而为几何图形或辅助图形。
若有开启一使用者图层﹐则偏置永为几何图形﹐不管辅助图形指令是否开启。
若偏置为曲面﹐则选择之曲面会以指定距离依曲面方向偏置。原贡面仍保留﹐必需时﹐应删除去。偏置值须为正值。而偏置方向即依曲面之方向﹐可由显示|显示选项|√显示刀具方向指令来显示。
更改…Ctrl+H
将图素由某种类更改为另一个类或至另一图层。更改选项为﹕
从﹕
几何图形 辅助图形 材料
刀具路径 切削进给 快速移位
尺寸 旧图层
到﹕
几何图形 辅助图形 材料
刀具路径 切削进给 快速移位
尺寸 激活使用者图层
一些更改是不许可﹐比如几何图形变为刀具路径﹐因它不含有刀资﹐Z值﹐切削速率等。而反向则可﹐因可丢掉加工信息。可和不可再对话框中﹐会自然显示。
几何图形﹐辅助图形﹐刀具路径﹐切削进给入 快速移位﹐即APS层之内容。而旧图层﹐即值另它图层入一使用者层。曲面和曲线可更改为开启使用者层﹐以方便显示是否。3D加工时﹐可对任何图层之曲面加﹐所以不受此影响。
聚合
将选择之几何图形或辅助图形﹐给予一聚合号码。刀具路径不能聚何﹐因刀具路径之聚合号码系用于子程序路径之关联。
任何编辑指令作用于全部聚合﹐即使仅聚合其中之一被选择。所以聚合图素可一并被拷贝﹐搬移﹐旋转﹐删除等。存取并不影响聚合之型类。
聚合号码为透明性﹐即未清除内存时﹐加载另一档﹐而有反复号码时﹐系统自动新排号。
键入文字﹐每一字皆自动聚合为一单元。所以只需一点取即可选得由数个图素形成之文字。
加工|刀具方向…指令不适适用于聚合单元﹔比如A字母﹐可设方向在A外部﹐而内之三角形为内部。但全部加工指令皆适适用于聚合单元。
此法适适用于加工一群孔﹐此时只需选一个孔。或加工一群字﹐此时只需选一个其中之图素。但有时亦有不便之处﹐此时用 编辑|炸开 聚合即可聚合之图素恢复为原来之单独图素。
炸开聚合
将聚合之图素﹐分开为原来之单一图素﹐其功效对刀具路径没有效用。选择时﹐可直接选或以窗框框选之。

第四章 显示

此章指令皆和显示于屏幕及怎样显示于屏幕相关。显示窗口，平移，重绘及显示先项等指令皆为透明。即表不管在实施何指令时，皆可来实施此指令，以后回归到原来指令状态下。
