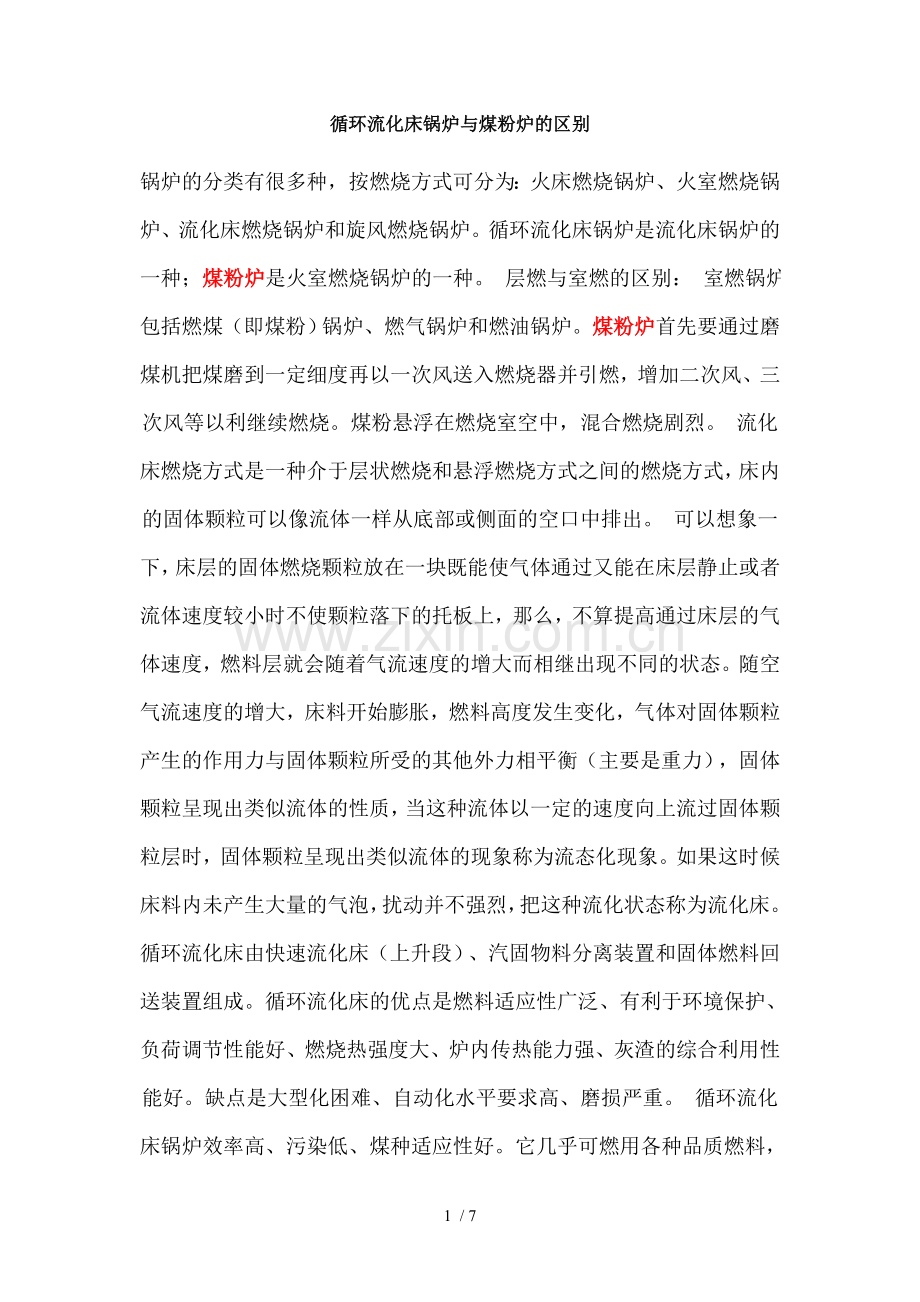

循环流化床锅炉与煤粉炉的区别.doc

循环流化床锅炉与煤粉炉的区别锅炉的分类有很多种，按燃烧方式可分为：火床燃烧锅炉、火室燃烧锅炉、流化床燃烧锅炉和旋风燃烧锅炉。循环流化床锅炉是流化床锅炉的一种；煤粉炉是火室燃烧锅炉的一种。 层燃与室燃的区别： 室燃锅炉包括燃煤（即煤粉）锅炉、燃气锅炉和燃油锅炉。煤粉炉首先要通过磨煤机把煤磨到一定细度再以一次风送入燃烧器并引燃，增加二次风、三次风等以利继续燃烧。煤粉悬浮在燃烧室空中，混合燃烧剧烈。 流化床燃烧方式是一种介于层状燃烧和悬浮燃烧方式之间的燃烧方式，床内的固体颗粒可以像流体一样从底部或侧面的空口中排出。 可以想象一下，床层的固体燃烧颗粒放在一块既能使气体通过又能在床层静止或者流体速度较小时不使颗粒落下的托板上，那么，不算提高通过床层的气体速度，燃料层就会随着气流速度的增大而相继出现不同的状态。随空气流速度的增大，床料开始膨胀，燃料高度发生变化，气体对固体颗粒产生的作用力与固体颗粒所受的其他外力相平衡（主要是重力），固体颗粒呈现出类似流体的性质，当这种流体以一定的速度向上流过固体颗粒层时，固体颗粒呈现出类似流体的现象称为流态化现象。如果这时候床料内未产生大量的气泡，扰动并不强烈，把这种流化状态称为流化床。循环流化床由快速流化床（上升段）、汽固物料分离装置和固体燃料回送装置组成。循环流化床的优点是燃料适应性广泛、有利于环境保护、负荷调节性能好、燃烧热强度大、炉内传热能力强、灰渣的综合利用性能好。缺点是大型化困难、自动化水平要求高、磨损严重。 循环流化床锅炉效率高、污染低、煤种适应性好。它几乎可燃用各种品质燃料，如泥煤、烟煤(包括高硫煤)、无烟煤、矸石、焦炭、工业废料、城市垃圾等。床内直接添加石灰石等脱硫剂，投资小、脱硫效率高(当Ca/S1.52.0时，脱硫效率可达85%90%)。这种炉型是目前环保节能型电厂的发展方向。国际上循环流化床锅炉已进入大型化、商品化生产阶段，国内越来越多的厂家也投入了循环流化床锅炉的研制和生产，安装循环流化床锅炉的坑口电站遍及全国各地。循环流化床燃烧技术是一种新技术，锅炉结构特殊，燃烧方式与煤粉炉有本质的区别，国内在安装技术方面与煤粉炉相比还有一定差距。本文只对几个突出的问题提出自己的看法，与煤粉炉类似的问题不再涉及。 1 磨损问题 循环流化床锅炉燃用粒径在13 mm以下的煤粒，流化风速很大(通常为510 m/s)。磨损问题是该锅炉最大的问题。 1.1 燃烧带的磨损 炉膛布风板周围为四侧水冷壁，在布风板上部3.5 m高度范围内水冷壁的内外侧全部焊接销钉，整体浇注“耐高温耐磨浇注料”，外侧安装金属护板。向火面的浇注料层厚度通常为20 mm。这个区域称为“燃烧带”。 燃烧带包围的空间称为“燃烧井”，燃烧井是循环流化床锅炉燃烧的中心，进行煤粒流化、燃烧、燃尽全过程。燃烧带的磨损全部由耐高温耐磨浇注料来承担，浇注料的材质和施工质量是减小磨损的重点。 首先是选材问题，国内生产耐高温耐磨浇注料的厂家很多，材料的种类也很多，浇注料在不同温度下的耐磨度相差很大。有的材料在1 4001 600范围内耐磨度最高，但在8001000温度区耐磨度很低，故材料的选用很关键。循环流化床锅炉的燃烧温度为8001 000，因此要选用在这个温度区耐磨度最大的材料。 施工质量也是一个重要问题，在施工中需注意以下几点： (1) 水灰比必须控制好，一般浇注料加水7%8%，要严格按材料使用说明书施工。加水量增加1%，浇注料强度降低20%左右(未加考证)。施工用水必须洁净，酸碱度要符合要求。 (2) 搅拌要均匀，使用强制性搅拌机，搅拌至糊状。搅拌好的浇注料不可存放时间过长。 (3) 使用小直径振捣棒或片式振捣棒，将浇注料振捣实。 (4) 烘炉温升曲线严格按材料供应厂家提供的资料进行 1.2 水平烟道的磨损 水平烟道是烟气从炉膛进入旋风分离器的通道，结构一般为底面和两侧墙砌耐高温耐磨砖，顶部为耐高温耐磨浇注料。水平烟道入口四周的水冷壁，其向火面焊接销钉，敷设耐高温耐磨浇注料。高速烟气携带十几倍于进煤量的未燃尽的煤粒和飞灰，旋转90进入水平烟道，在入口处对水冷壁形成冲击，因此在入口处水冷壁向火面必须敷设400 mm宽的浇注料。水平烟道通流面积小，烟气从炉膛进入水平烟道后流速增大。同时水平烟道截面为渐缩喷嘴状，烟气流速在水平烟道内逐渐增大，在旋风分离器进口风速达到1218 m/s，对四壁的磨损很大，也有可能引起四壁振动。 此处耐高温耐磨浇注料的选材和施工要求与燃烧带相同。 耐高温耐磨砖和砌砖用耐火泥也存在选材问题，必须选用8001 000温度区耐磨度最大的材料。选材的失误会造成永久的后患，严重影响电厂的安全经济运行。 水平烟道侧墙不可砌筑成单墙，增加牵连砖也不能解决根本问题，长时间冲刷、振动会造成墙体倒塌。侧墙与护板之间要用耐热钢筋连接，在高度方向每500 mm至少连接一道。无护板的墙体要将相邻两墙连成整体，同样在高度方向每500 mm至少连接一道。 1.3 旋风分离器和料腿的磨损 旋风分离器的作用是利用离心力分离烟气中的灰粒，分离后烟气进入后竖井；灰粒下降至料腿，通过返料器进入燃烧井再次燃烧。旋风分离器上部圆顶和下部锥体为耐高温耐磨浇注料，中部直筒砌筑耐高温耐磨砖，旋风分离器外部安装护板。料腿为一圆筒状，内部打浇注料，中部为料腿水冷套，外部安装护板。烟气夹带灰粒进入旋风分离器形成高速旋转气流，形成对分离器内壁的磨损，特别是水平烟道对面的部分筒壁，气流直冲，是磨损最严重的部位。 旋风分离器在安装过程中需注意几点： (1) 分离器外部护板要保持同心度，托砖架、拉钩安装牢固且保证尺寸。 (2) 耐高温耐磨砖和耐高温耐磨浇注料除保证内在质量外，安装尺寸也要保证。筒体、锥体和顶部任一截面都要保证同心度，表面整齐光滑，避免发生局部严重磨损。与料腿的连接部位要平滑过度，避免发生喉部结焦，引起旋风分离器堵塞。 (3) 膨胀缝整齐、尺寸正确、填料合适。膨胀缝太小，机组运行中因膨胀不畅，造成炉墙或浇注料脱落；膨胀缝太大，会从膨胀缝引起局部磨损。 料腿内部敷浇注料，其选材和施工质量要求与其它部位相同。这里需特别指出的是，料腿内部空间很小，是保证施工质量的难点。往往因为质量问题导致料腿磨损，从膨胀缝破坏开始，直至露出承压部件。因此对料腿部位浇注料的施工质量需特别注意。 1.4 受热面的磨损 旋风分离器后部安装有过热器、省煤器等，管排与护板之间砌炉墙或浇筑耐火混凝土，管排与炉墙之间的间隙要严格控制。间隙过小影响受热面的正常膨胀，间隙过大会形成“烟气走廊”。“烟气走廊”内烟气流速比平均流速大34倍，磨损量与飞灰浓度成正比，与烟气流速的3.5次方成正比，如下式： TK3.5 式中T磨损量，g/m2； 飞灰浓度，g/m3； 烟气流速，m/s； 时间，h； K磨损系数，KC； 其中C飞灰磨损系数，与飞灰性质和管束结构有关； 飞灰撞击机会率，与灰粒所受惯性力和气流阻力有关。 在“烟气走廊”，磨损量比正常磨损量增大几十倍。省煤器区域管排密布，烟气流速较高，因此，消除“烟气走廊”是减小省煤器管排磨损的十分关键的环节。在管排施工期间，控制管排与立柱之间的间距，管排与护板之间的距离；在炉墙砌筑期间，控制托砖架、拉钩与管排之间的距离，最后控制炉墙与管排之间的距离。如果还有误差，可以把炉墙一层砖向内伸出一定距离，或加装防磨板，使各处烟气流通面积一致。 2 返料器 返料器是循环流化床主要的组成部分之一。烟气携带的灰粒和正在燃烧的煤粒，通过炉膛进入分离器，在分离器内大部分固体颗粒被分离下来，经返料器又回到炉内，而烟气则通过分离器上部进入尾部受热面。一般循环流化床锅炉的循环倍率为520，十几倍于给煤量的返料灰需经过返料器返回燃烧室再次燃烧，同时循环倍率的大小也靠返料器来调节。因此返料器是关系到锅炉燃烧、过热汽温和负荷的重要部件。 返料器的安装要点： (1) 保证返料器与料腿的相对尺寸。 (2) 返料器各个风帽小孔的孔径不同，相互只差0.5 mm。一般情况下孔径大的风帽安装在返料侧，孔径小的风帽安装在料腿侧。风帽小孔必须全部畅通，最下一层孔与返料器下平面保持10 mm的距离。不分清风帽类型安装的返料器，返料不畅。 (3) 返料器内部几何尺寸要严格控制，上部舌板的高度和前后距离、下部返料板的高度和角度、上下两板的重合高度等都是关键尺寸，上下两板的重合高度一般为4050 mm。这几个关键尺寸有一个存在误差，便会导致返料不畅或不返料。 (4) 返料器砌筑材料为耐高温耐磨砖，材料选用为8001 000温度区耐磨度最高的材料。材料不合格，返料器不能承受持续高温而发生故障，只能停炉处理。 3 漏风问题 漏风问题对循环流化床锅炉影响很大。既给锅炉调节带来困难，又降低电厂的热效率，同时也污染环境。 3.1 流化床风室漏风 风室漏风使其不能形成等压风室，布风不均匀，流化床存在局部死区。死区内燃料着火缓慢，一旦燃烧后热量又难以及时带走，形成局部热点，导致结焦。 床下点火的锅炉，其风室易发生漏风部位及处理办法： (1) 点火装置与风室连接处。点火装置在点火时受热膨胀，与风室炉墙以及护板之间留有一定的膨胀间隙，容易发生泄露。安装时点火装置与炉墙之间应将填料安装合适；点火装置与护板之间需加装膨胀吸收装置，密封焊接。 (2) 风室人孔门。风室在点火时内部温度很高，密封填料容易烧坏，人孔门在高温下会产生变形，这两种情况下都会发生漏风。因此，要安装耐高温的密封填料，人孔门增加刚度；点火时，适当缩短点火时间，控制点火温度。 3.2 旋风分离器漏风 旋风分离器内气流高速旋转，使飞灰及物料从烟气中分离出来。分离器漏风破坏了分离器内空气动力场，使分离器效率降低，旋风分离器出口飞灰浓度增大，尾部竖井磨损增大。消除分离器漏风的关键在于： (1) 分离器外护板焊缝严密，炉墙砌筑砖缝不透风； (2) 料腿观测窗密封严密。 3.3 一次风机出口挡板内漏 锅炉点火前须启动一次风机，观测流化，增加氧量。锅炉点火时关闭一次风机出口挡板，待点火器正常燃烧后开启一次风机挡板。如果挡板不严密，给点火造成困难，只能停一次风机后再点火。风机频繁启动，对风机安全运行不利。锅炉运行中需要不断调节一次风量和风压。因此出口挡板的严密性、准确性至关重要。 (1) 风机选型时，要考虑一次风机挡板的严密性和可调性。 (2) 风机安装后，调节出口挡板开度范围为0100%，如果不能调节到零位，加装毡垫或胶垫。 4 风帽 流化床风帽应用较广的有蘑菇型和柱型两种，风帽上均匀开812个小孔，小孔直径一般为56 mm，所有小孔流通面积的总和与布风板面积之比叫做“开孔率”。通常开孔率为2.2%3.0%左右。通过小孔的风速在3040 m/s之间。风帽制造一般有两种方法：(1)整体式，风帽整体铸造一次成型；(2)加工式，风帽铸造后再行加工、钻孔、热处理。 停炉后检查，床面平整，但是经常会发现有的风帽自小孔处裂缝或脱落。分析其原因有3条： (1) 加工式风帽热处理不彻底，有残余应力存在。 (2) 风帽破裂时间一般在停炉压火过程中(如果发生在运行期间，由于布风不匀会导致结焦)，说明停炉压火方法不正确。 (3)启动点火时使用点火装置时间过长，风室温度过高，使风帽内部金相组织发生了变化。 因此，在安装过程中尽量采用整体式风帽，风帽下部与耐火层结合部位严密牢固。启动点火时严格控制点火时间和点火温度，停炉压火严格执行规程。 （范文素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）7 / 7
