出入口控制新版系统关键技术专项方案.doc

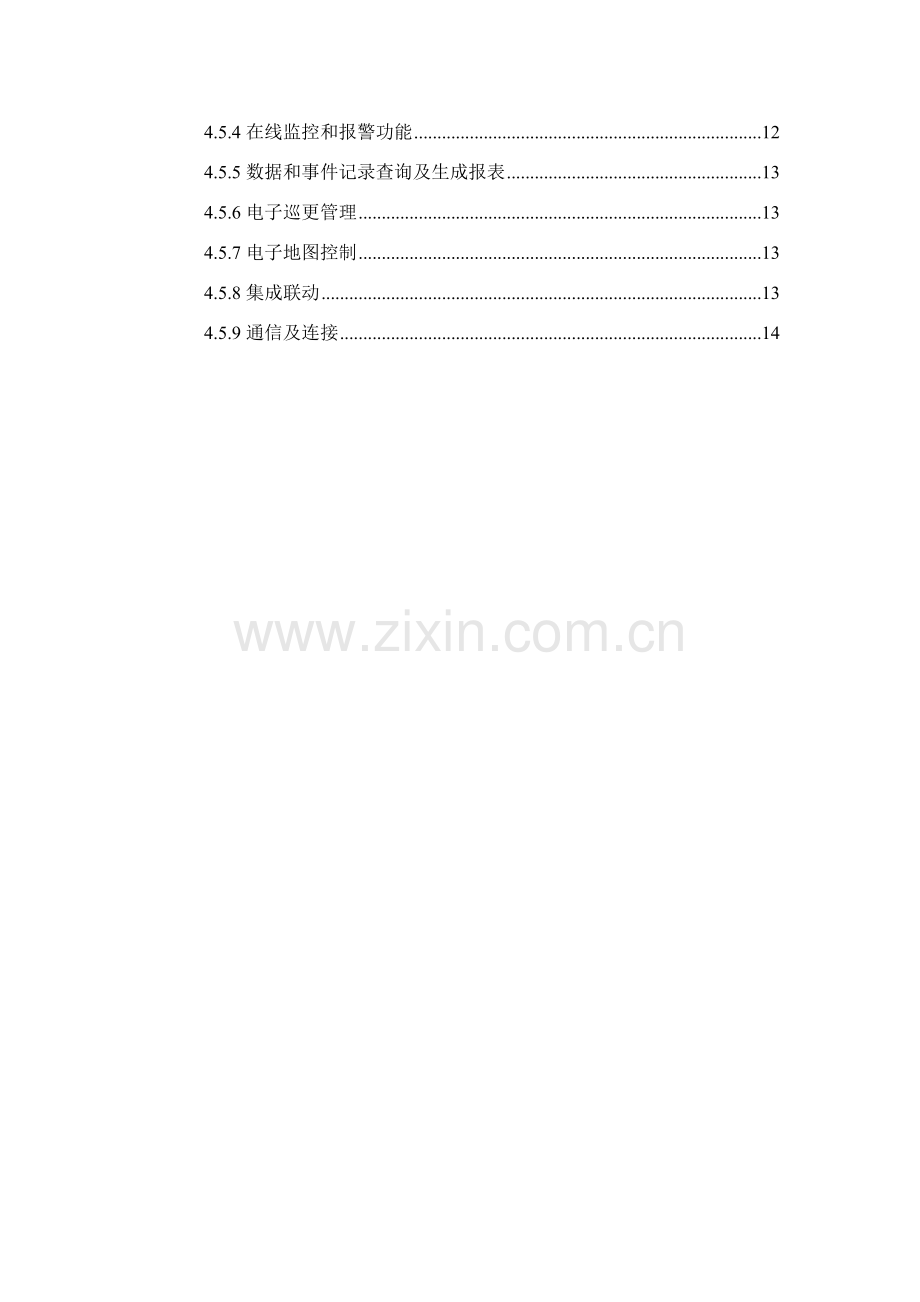

目 录1.系统概述12.系统需求分析13.编制根据14.方案设计14.1系统总体构造24.1.1管理层24.1.2控制层24.1.3执行层24.2系统架构图24.3设备选型及优势34.3.1双门互琐功能34.3.2双人同进同出功能34.3.3读卡器选型34.3.4信号传播34.3.5系统控制44.3.6持卡人管理44.3.7门禁模式管理44.4系统设备重要性能指标44.4.1Pro3000双门控制器54.4.2智能感应卡读卡器JT-MCR-45-3264.4.3Winpak门禁控制管理软件74.5门禁系统功能114.5.1门禁控制114.5.2编程管理124.5.3卡及持卡人管理124.5.4在线监控和报警功能124.5.5数据和事件记录查询及生成报表134.5.6电子巡更管理134.5.7电子地图控制134.5.8集成联动134.5.9通信及连接141. 系统概述门禁系统重要由辨认卡、前端设备（读卡器、门状态探测设备、锁具、门禁控制器等）、传播设备、系统管理服务器、管理控制工作站、制卡设备（制卡数码照相机、卡证打印机、制卡工作站）及有关应用软件构成。2. 系统需求分析门禁系统是保证授权人自由出入、限制未授权人进入未获授权区域、对强行闯入行为进行报警，从而保证门禁控制区域安全。门禁系统应当对医院出入人员进行管理，保证医院安全、有序是十分必要且必要。门禁系统需要满足省医院各部门系统独立管理，并且实现远程联网管理。医院门禁系统需要与监控系统、报警系统相联动，当门禁系统正常开门时，报警系统撤防，工作人员可以自由工作，当门禁系统非正常开门时，报警系统布防，将报警图像在监控中心工作站上显示出来，并进行录像。3. 编制根据建筑电气工程施工质量验收规范 （GB50303-）建筑工程施工质量验收统一原则 （GB50300-）智能建筑工程质量验收规范 （GB50339-）安全防范系统验收规则 （GA308-）智能建筑设计原则 （GB/T50314-）安全防范系统通用图形符号 （GA/T74-）4. 方案设计本系统在楼内药库，出入院收费处，计算机室、ICU、NICU、中心供应、手术部等净化区域以及病房护理单元出入口均设门禁控制器，共设立201套出入口控制点。此系统可通过系统设立，完毕在紧急状况下，如消防报警发生时，自动启动有关受控门功能，以便人员及时疏散，保证人身安全。若有人非法进入这些房间，门禁系统可自动报警，告知到安保中心，保护公共财产安全。4.1 系统总体构造Winpak门禁管理系统可分为三层：管理层、控制层、执行层。4.1.1 管理层管理层包括了系统服务器、各种用途客户端工作站及有关软件。管理层重要作用是构建整个门禁系统，管理并保存系统数据，制定各种通行规则，与其她系统进行数据交互等。4.1.2 控制层控制层重要是指控制器。控制器负责对系统前端传播来信号进行解决，对进出门禁区域祈求进行判断并发出执行指令或报警信息，依照预先编制预案执行相应操作，将系统信息上传至系统服务器。当控制器与系统服务器通讯中断时，控制器还将起到暂时保存系统事件信息功能。4.1.3 执行层执行层由现场设备接口模块、现场设备构成。执行层检测并提供门禁点状态信息，接受进出门禁区域祈求并通过接口模块上传到控制器，执行控制器发出指令。当与控制器通讯中断时，接口模块还将执行系统设定门禁模式。4.2 系统架构图4.3.1 系统控制在中心控制机房设立一套Winpak门禁管理系统，用于对系统所有门禁管理与控制。Winpak门禁系统是一套CS架构门禁门禁管理系统，对于纳入系统管理范畴门禁区域控制分为两方面：持卡人管理；门禁模式管理。4.3.2 持卡人管理软件对系统内持卡人管理体当前如下几种方面：持卡人有效性、卡片有效性、持卡人持有卡片访问码（也称为门禁级别）等。持卡人有效性重要分为持卡人有效期、持卡人类型两某些。卡片有效性指是卡片有效期、有效期内可以通行次数、可通行天数等方面。持卡人持有卡片访问码则是可以通行门禁点与可以通行时间段交集。只有当门禁点与通行时间都得到了系统授权，持卡人方可通行门禁区域。除了惯用访问码之外，系统还提供了另一种非常实用功能，这就是访问码集合“公司”。使用“公司”可以灵活将访问码进行组合，对于某些对安防层次规定严格应用场合来说，使用“公司”可以更为以便对整个门禁系统进行管理。4.3.3 门禁模式管理门禁管理软件对于门禁模式管理分为两类：在线模式；离线模式。在线模式涉及了如下几种：仅卡、仅密码、卡或密码、卡+密码。离线模式涉及了：解锁、锁定、仅公司码。在线模式重要解决是系统正常时，根据顾客对门禁区域安防需求对该区域人员出入进行管理控制。离线模式则是接口模块与控制器之间通讯中断状况下，控制器无法对系统前端出入祈求进行判断，则依照顾客对于门禁区域安全级别界定，对该门禁区域执行锁定（禁止出入）解锁（不限制出入）仅公司码（凭卡片上特定字段出入）等三种操作。4.4 系统设备重要性能指标4.4.1 Pro3000双门控制器PRO3000 IP控制器是一种可觉得中型到大型应用提供解决方案高档门禁控制器。PRO3000 采用 32 位 CPU 构造，功能强大而灵活；支持 TCP/IP 合同；固件和大容量持卡人数据均保存在板载闪存中。 PRO3000 按照脱机运营理念来设计，可以脱离计算机或其她控制装置而独立实行门禁控制。该控制器还可与主计算机连接来进行系统配备、报警监控和直接控制。与主计算机连接通过 TCP/IP 网络连接实现。 PRO3000 将智能控制器与读卡器接口融入到一套装置中。它通过Wiegand（韦根）合同连接两个读卡器来控制两道门。该控制器通过 RS485 多点网络最多可控制 62 道门，其中有 30 台下游控制器与网关控制器相连。由于 62 道门只使用一种 TCP/IP 地址，因而这种构造可以节约局域网IP地址。 PRO3000 卡片数据容量为 55,000 张，并可容纳事件记录存储容量为 45,000 条事务缓冲器。 PRO3000 可采用平铺式安装方式。技术参数：数据库：持卡人容量：55,000事件存储容量：45,000使用闪存编程技术更新固件版本门禁级别：128节假日：255时区：127卡格式：最多128种卡格式（Wiegand）认证设备代码：8实时时钟：-区别时区-支持闰年通信：以太网端口与 TCP/IP 网络连接，作为主控制面板下游面板采用 RS485 多点连接板载输入/输出：2 只读卡器，每个网关控制器最多可控制 62 只读卡器8 个监控输入4 个继电器输出操作功能：胁迫检测操作模式：-只用卡-只用密码 (PIN)-卡或密码 (PIN)-卡和密码 (PIN)最大公司码数：8 位数支持防反传：-本地-全球-豁免互锁：256尺寸：152mm W x 229mm H环境：温度：0 50（工作温度）；-55 85（储存温度）湿度：0 - 85% 无凝结认证：CE/FCC/C-TICK4.4.2 智能感应卡读卡器JT-MCR-45-32 JT-MCR-45-32是Honeywell最新推出13.56MHZ非接触式智能卡读卡器。该款智能卡读卡器可以更加有效增强门禁控制系统灵活性，扩展性和安全性。13.56MHZ工作频率可以有效提供高速、可靠通信方式。同步基于Mifare卡数据集成功能，可以提供更多一卡通应用功能。该款读卡器提供稳定读卡范畴，低功耗，同步提供安装配件。JT-MCR-45-32可以读取符合ISO 14443A原则Mifare智能卡。重要特点：13.56MHZ非接触式智能卡读卡器ISO 14443A（Mifare）原则读卡范畴：最大6.4厘米内置蜂鸣器，读卡时有声音提示读卡器批示灯防拆除隐藏安装螺丝韦根输出接口技术参数：最大读卡距离：56.4厘米工作频率：13.56MHZ支持ISO原则：ISO 14443A读卡：仅读取卡号ISO 14443A工作温度：3060工作湿度：095供电电源：816VDC供电电流：空闲30mA，最大85mA输出接口：Wiegand4.4.3 Winpak门禁控制管理软件 Winpak门禁控制管理软件集出入控制、报警点监控、视频图像和证件制作于一体，提供对报警点、巡更点及出入通道控制点实时监控功能，所有事件记录及系统信息都可形成报表。 门禁控制软件运营在电脑上，具备亲切易用顾客界面，软件在视窗上操作并能在本地局域网上工作，提供多顾客/工作站功能。系统容量可以扩充，采用ODBC开放数据库，使用资料库可觉得其她应用软件共享。 采用客户/服务器构造设计，服务器平台系统软件符合开放系统互连原则和合同，支持主流网络合同TCP/IP。 提供完善操作系统监控、报警和故障解决。操作系统为通用多顾客、多任务网络操作系统Microsoft WINDOW Server。 数据库为Microsoft MSDE或SQL Server原则关系型数据库管理系统，支持大数据量加载，支持中文编码。 采用顾客密码登录方式保护系统，防止未授权人员进入，顾客数量无限制。不同顾客设立不同操作权限以保护系统安全运营，避免非法顾客对系统配备更改或越权操作。具备通行卡发行和管理功能，卡管理操作具备批解决功能，可避免大量输入操作。 设备管理：在电脑中对系统设备进行配备，并可通过控制图或电子地图实时查看设备运营状况。 级别设定：在已注册卡中，哪些人可以通过那些门，哪些人不可以通过。某门控制器可以让哪些卡通过，不容许哪些通过。 时间管理：可以设定某些控制器在什么时间，容许或不容许持卡人通过；哪些卡在什么时间可以或不可以通过哪些门等。 数据库管理：对系统所记录资料进行转存，备份，存盘和读取等解决。事件记录：对系统运营中各种出入事件、异常事件及其解决方式进行记录，所有操作过程与“交易”数据均能存储在数据服务器中，通过顾客可配备报表生成器，查阅各类事件清单，并可输出打印。由设备或控制器产生事件可以启动由顾客设立控制动作序列，从而实现对有关系统联动，设立控制动作序列由宏编程完毕。管理工作站上可以用图控方式操作，地图以*.wmf图形文献转换而成，提供各种图标使用，如门、报警点、电锁、报警查看、事件查看、地图之间链接等。 各受控门、报警按钮等操作对象均以图标形式表达在地图相应位置，用颜色标示各对象状态，图标颜色依照实时状况变化和闪烁。报警监视窗中，报警信息按照优先级顺序列表，未解决报警与已解决报警分列两个列表，任何一种报警项目都能显示详细报警类型、地点、时间，添加操作员解决记录，以及打开关联电子地图，并对报警执行在线控制和恢复操作。 电子巡更功能：在软件上可指定巡更线路，巡更地点，巡更时间，巡更员等。巡更开始后，系统实时记录、存储每个巡更开关被触发及巡更员在读卡器上刷卡时间，以检查巡更员工作状况。当有异常反映时，报警信号能及时显示在管理中心门禁系统电脑上，可生成巡更报告，输出打印，并存储在数据库中备查。支持网络工作站，总控中心负责发卡管理及所有分区查看监视，数据库维护；各分区监控室只管理本区域通道及门警巡视。可以与下列系统互联：消防系统报警系统电视监控系统灯光控制ASCII 命令文献字符串 WINPAK PRO主控软件具备ASCII 命令文献字符串输出功能。当刷卡、门禁系统报警、巡更告警等任意门禁报警事件都可相应触发一串从指定串口输出并预先定义ASCII字符串，从而实现与CCTV或其她系统联动。由于该字符串可任意定义（变量方式），因而可以联动任意具备ASCII受控合同第三方设备。WIN-PAK Comm Server API合同 WINPAK PRO软件可提供WIN-PAK Comm Server API合同，易于上位集成软件实现对其数据库中感兴趣字段读取及必要门禁点控制。Comm Server（通信服务器）是WINPAK PRO软件核心组件，其起着与所有外部硬件模块通信、管理及与数据库服务模块及登录到数据库工作站进行设备事件受理数据互换及解决。 WIN-PAK Comm Server API 合同基于微软DNA技术，支持使用COM，DCOM，MTS及COM+，适合于WINDOWS平台下N-层构造应用开发。该合同模块提供了商务逻辑层，并使用数据访问层进行数据库访问；其还提供了客户通信Active.dll模块。在告知客户端方面，该合同使用COM/DCOM回叫机理及基于标志（类似于HTML）合同。4.5 门禁系统功能门禁系统管理软件Winpak已经集成了在线巡更管理功能、电梯控制功能等，可以对系统所有设备资料进行管理。涉及实现如下重要系统功能规定：4.5.1 门禁控制-控制所有出入通道控制点电锁开/关，实行授权安全管理，并实时地将每道门状态向控制中心报告。-通过管理电脑预先编程设立，系统能对持卡人通行卡进行有效性授权（进/出级别设立），-设立卡有效使用时间和范畴（容许进入区域），便于内部统一管理。-系统自动辨认进出人员身份，防止外来人员闯入。-所有采用非接触读卡辨认方式，系统使用者持有效卡才可以在授权范畴内进出。-在重要通道口设立成出入双向监控管理（进/出均需刷卡）。防反传功能可增强出入通道控制系统安全性。-系统可探测到异常开门状况，具备报警功能。如有人非法（破坏）将门打开，或是“套用”低档别卡试图潜入重要地点，门禁控制器及时将警情传送给控制中心电脑并提示发案地点，同步记录在案。4.5.2 编程管理有编程权限管理人员可通过监控终端和管理主机对所发感应卡设定限、取消和重置使用，并可设立门锁方式。在发生意外时，可由中央控制室控制某些或所有门锁开闭。4.5.3 卡及持卡人管理总控中心统一发卡，可将卡制作成工作证、出入证、宾客卡、暂时卡等，并可对不同卡进行不同授权。如工作证可长期使用，暂时卡在使用几次或几天后自动失效。若卡丢失，可-在数据库中将其删除；使用过卡还可重新授权给其她人使用。-可以设定卡生效和截止日期-具备批添加和批删除卡，以及卡查询功能-总控中心发行授权后IC卡，作为电子钥匙，在卡接近读卡器前，读卡器内批示灯由红变绿， 门锁便自动打开。同步控制器记录开门日期、时间及持卡人姓名等。4.5.4 在线监控和报警功能所有人员都可单独设立其出入通道控制级别，对可进出区域和时间进行控制。有人员进出时，可在监控电脑看到持卡人照片及刷卡人图像，安保人员据此核算与否持本人卡片。-门状态检测及报警输入具备防破坏能力（如：剪线、短路、并接、串接等手段破坏正常状态批示）-在线跟踪记录，显示任意区域持卡人进入记录，在紧急状况时可提供精确现场人员资料。4.5.5 数据和事件记录查询及生成报表-系统能详细记录每次开门时间、日期、进出人员卡号、姓名、从属部门、职务等资料，协助管理人员查询工作。管理部门可依照需要随时在查询系统上查询各部门员工详细记录。并可随时打印出来。各部门也可以依照需要，随时查询本部门人员出入门状况。-各门禁控制器可脱机工作，脱机状态下，具备存储不少于5000条事件能力，当与主机通信恢复时及时将这些事件传往主机做存贮查询。-管理工作站：门禁控制软件除具备对各通道口、设备实时监控功能外，提供各种数据报表，如设备设立、时间表编程、持卡人资料、出入记录等，并可指定所需数据类型或所属区域、时间、排序方式。4.5.6 电子巡更管理-通过软件设定修改巡更点、巡更警员及巡更筹划（含到达各巡更点时间及时间 段，以及巡更路线）；-管理工作站依照巡更员刷卡记录进行实时巡更监视；实现对巡更员到达地点、时间、路线状况查阅和记录、打印各巡更人员到位时间及工作状况。-巡更员不能在规定期间内完毕巡更任务或更改巡更路线均会产生报警；-巡更员成功或不成功地执行巡更任务均会产生详尽巡更记录。4.5.7 电子地图控制-提供图控操作，地形图以*.wmf格式导入，支持多层电子地图。-可在电子地图上实现门禁监视、事件查看、视频控制等所有操作。4.5.8 集成联动门禁系统可通过软件与内部网络直接相连，达到数据共享。通过串口与CCTV系统相连，可以实现CCTV系统联动，对进入该地区目的进行录像；例如：当出入通道控制监控点门被打开后，门禁系统会输出信号给闭路监控系统，驱动摄像机及录像设备及时记录图像信息。-在门禁控制管理工作站上可发送对摄像机、云台操控动作指令。在报警系统联动，特殊警情发生时，关闭通道，禁止刷卡出入，以防人犯逃逸。提供API接口，与其她系统如周界防范、在押人员报告、讯问指挥、安全检查、图像监视等子系统联动4.5.9 通信及连接-支持多通信服务器，各分区本地化独立管理，中心集中监控-门禁系统可通过软件与区管内部网络直接相连，达到数据共享。使用开放型数据库，并可以文本方式输出。-多帐户管理，连接方式涉及：LAN/WAN，拨号或直接连接-支持多路通信链路，可控制30000道门以上，具备超强扩容能力
