现场宣传范本.doc

目录
第一章 01-现场宣传工作领导小组名单 3
第1节 01封面 3
第二章 02-现场宣传发动工作规划 5
第1节 01封面 5
第三章 03-上级下发的有关宣传工作文件 7
第1节 01封面 7
第四章 04-月检记录 9
第1节 01封面 9
第五章 05-现场宣传布置平面图 13
第1节 01封面 13
第六章 06-平面图所存书面材料 15
第1节 01封面 15
第2节 03-五板二图的内容 25
第3节 施工现场会议室布置要求 33
第七章 07-各种图片资料板报底稿 39
第1节 01封面 39
第八章 08-各种宣传教育材料 41
第1节 01封面 41
第九章 09-对外宣传报道资料 42
第1节 01封面 42
第2节 项目部年度对外宣传报道目录 46
第十章 10-工程施工各类汇报材料 48
第十一章 index9 49

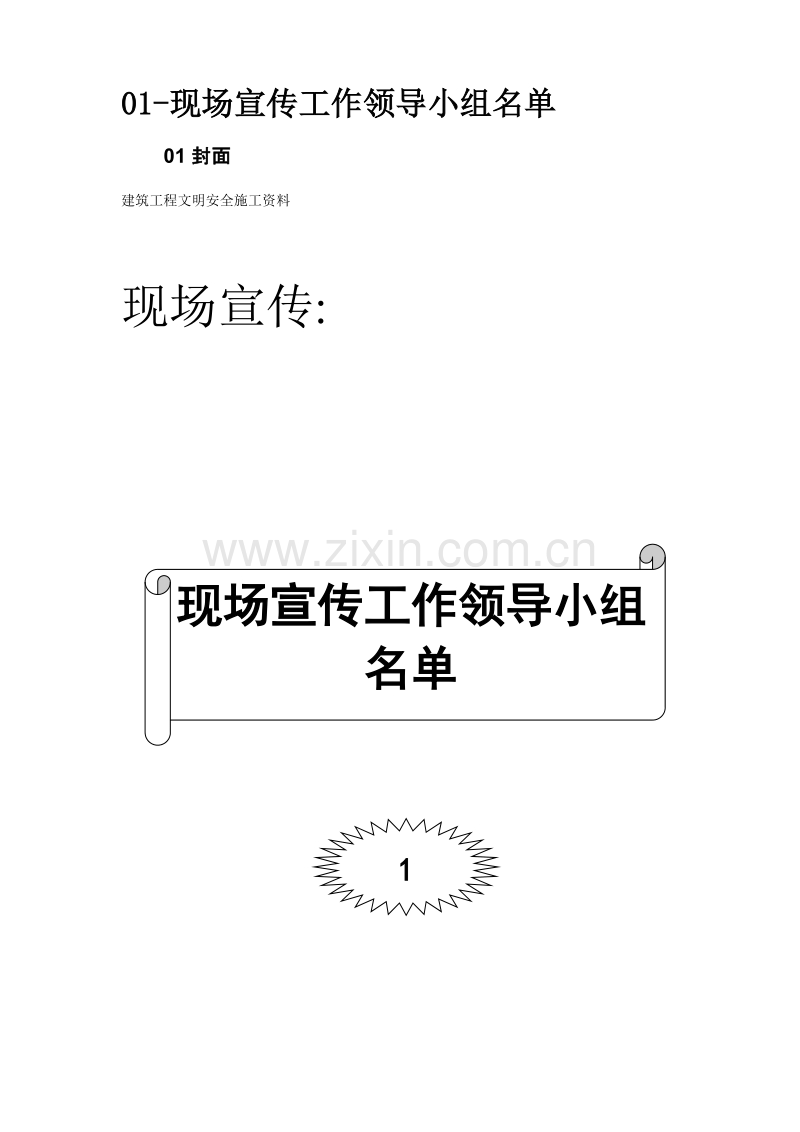

01-现场宣传工作领导小组名单
01封面
建筑工程文明安全施工资料

现场宣传:

现场宣传工作领导小组名单

1

现场宣传工作领导小组

组长：（项目书记兼任）

副组长：工会主席，生产副经理及兼任

组员：3－5人

02-现场宣传发动工作规划
01封面
建筑工程文明安全施工资料

现场宣传:

现场宣传发动工作规划

2

现场宣传发动工作规划提纲

一、项目部全年生产任务情况
二、现场宣传发动工作领导小组名单
三、全年宣传发动工作指标
四、全年具体工作安排
1．现场硬件布置＜宣传标语，五板二图＞。
2．项目内宣传工作。
3．对外宣传报道工作。

03-上级下发的有关宣传工作文件
01封面
建筑工程文明安全施工资料

现场宣传:

上级下发的有关
宣传工作文件

3

04-月检记录
01封面
建筑工程文明安全施工资料

现场宣传:

月 检 记 录

4

卷 内 文 件 目 录
现场宣传管理内业资料
序号
文 件 名 称
备 注
1
项目内自检记录

2
上级机关检查记录

市 施 工 现 场 检 查 评 分 记 录 表
（形象宣传部分）

施工单位： 工程名称 年 月 日
序号
检 查 项 目
检查情况
标准分值
评定分值
1
现

场

状

况
工地围挡符合要求，工地大门及门头制作装饰符合规定

30

2
主标牌制作悬挂符合要求
20

3
各种标识标牌齐全，制作符合规定
15

4
固定标语符合要求，现场宣传制作符合规范要求，板报内容更换及时
10

5
会议室
会议室布置符合规定
20

6
内业资料
内业资料齐全
5

应得分： 实得分： 得分率： 折合标准分值：
检查员签字：
05-现场宣传布置平面图
01封面
建筑工程文明安全施工资料

现场宣传:

现场宣传布置平面图

5

06-平面图所存书面材料
01封面
建筑工程文明安全施工资料

现场宣传:

平面图所需书面材料

6

卷 内 文 件 目 录
现场宣传管理内业资料
序号
文 件 名 称
备 注
1
“五板二图”的内容

2
施工现场会议室布置要求

施工现场安全制度（范本）

l．进入施工现场的人员必须戴好安全帽，并且要系好安全帽的下额带。
2．进入施工现场的人员，不准光脚、穿拖鞋、穿高跟鞋。
3．施工现场一切安全防护设施，不准擅自拆改或做它用。
4．非本工种职工严禁乱摸、乱动各类机械、电器设备。
5．施工现场的人员严禁攀登脚手架、井字架、外用电梯等。
6．进入现场禁止打闹、严禁酒后操作，防止发生意外事故。
7．高空作业人员严禁向下扔任何物体。
8．未经培训的人员，严禁进入现场操作，转特殊工种必须持证上岗。

施工现场消防保卫制度（范本）

l．现场禁止吸烟或设吸烟室。
2．非经批准不得使用电热器。
3．动用明火前必须经检查，开用火证方可操作。
4．现场的临时支搭禁止使用易燃物，支搭木板房要符合建委“标准” 要求，并经消防部门审查。
5．工地消防道路要保持畅通，消火栓禁止被埋压圈占，高层建筑及时安装临时消防竖管。
6．工地的办公室、宿舍、更衣室必须人走关门上锁，财务室等要害部门要安装防撬锁。
7．职工携物外出和开出车辆必须凭出门条经门卫查验方可放行，建筑物内不准做仓库。
8．工地禁止留宿非本工地人员，会客和洽谈业务人员要经门卫允许，建筑物内住人要经审批。
9．班前要对职工开展防火安全知识教育，做好安全交底，所有职工要掌握本工种的防火知识和一般防火常识。
10．各工种下班前要拉闸断电，清理杂物做到活完脚下清。

施工现场卫生基本要求（范本）

l．施工现场整洁卫生，无积水，车辆不带泥砂出现场；不随地乱扔、乱倒废弃物。
2．办公室、宿舍、更衣室室内整洁、保持卫生；生活区周围环境清洁卫生；生活垃圾定点集中、及时清理，厕所卫生良好、有专人保洁。
3．食堂内、外整洁卫生，炊具干净，无腐烂、变质食品；严格执行《食品卫生法》及各项卫生制度．坚持“三证”上岗制（“三证”即食品卫生许可证、炊事人员身体健康证和卫生培训证）。
4．保证职工饮水卫生、现场保证开水供应。

施工现场会议室布置要求（范本）

主墙面：建工集团徵记
建工集团
后墙面：安全施工领导、成员名单
消防领导小组及义务消防员名单
综合治理治保领导小组成员及网络
侧墙面：项目组织机构
施工生产进度表
项目部质量目标
质量保证体系
侧墙面：企业精神、企业宗旨
企业职工职业道德
企业经营质量方针
工会劳动保护监督检查委员会名单
要求：以上材料用镜柜＜竖式＞60cm80cm、铝合金（1cm）
白底、准圆蓝字
建工集团企业精神
自强不息，拼搏不止；求实自爱，志在一流；服务宗旨，质量第一；信誉第一，用户第一。
建工集团企业职工职业道德
热心服务为用户，质量第一创优秀，精心施工严管理，确保工期守合同，文明施工不扰民，避免污染和噪声，用户回访要牢记，盖房须想住房人。
建工集团企业经营质量方针
法制化、规范化是企业质量管理的基石！
持续改进，满足要求是我们的承诺！
质量第一、信誉第一、用户第一是我们的永恒宗旨！
优质管理、优质施工、优质服务是我们的行动准则！
03-五板二图的内容

五板二图的内容

施工现场安全制度
施工现场消防保卫制度
施工现场场容管理制度
环保基本内容
施工现场卫生基本要求

施工现场安全制度

进入施工现场的人员必须戴好安全帽，并且要系好安全帽的下额带。
进入施工现场的人员，不准光脚、穿拖鞋、穿高跟鞋。
施工现场一切安全防护设施，不准擅自拆改或做它用。
非本工种职工严禁乱摸、乱动各类机械、电器设备。
施工现场的人员严禁攀登脚手架、井字架、外用电梯等。
进入现场禁止打闹、严禁酒后操作，防止发生意外事故。
高空作业人员严禁向下扔任何物体。
未经培训的人员，严禁进入现场操作，转特殊工种必须持证上岗。

施工现场消防保卫制度

现场禁止吸烟或设吸烟室。
非经批准不得使用电热器。
动用明火前必须经检查，开用火证方可操作。
现场的临时支搭禁止使用易燃物，支搭木板房要符合建委“标准” 要求，并经消防部门审查。
工地消防道路要保持畅通，消火栓禁止被埋压圈占，高层建筑及时安装临时消防竖管。
工地的办公室、宿舍、更衣室必须人走关门上锁，财务室等要害部门要安装防撬锁。
职工携物外出和开出车辆必须凭出门条经门卫查验方可放行，建筑物内不准做仓库。
工地禁止留宿非本工地人员，会客和洽谈业务人员要经门卫允许，建筑物内住人要经审批。
班前要对职工开展防火安全知识教育，做好安全交底，所有职工要掌握本工种的防火知识和一般防火
常识。
各工种下班前要拉闸断电，清理杂物做到活完脚下清。

施工现场场容管理制度

施工现场平面布置要严格执行施工组织设计施工平面图。
施工现场要严格执行分片包干和个人岗位责任制，做到整个现场清洁整齐文明。
施工现场道路和场地必须平整、坚实，并有排水措施，道路要畅通，不得尘土飞
扬。
各种材料及构配件按要求，分规格码放整齐、合理保管，使用方便。
工人操作地点和周围必须清洁整齐，干活脚下清、活完料净，施工垃圾和洒漏的
砼要及时清理。
现场要有工程成品保护措施，不得有碰撞，损坏现象。
建筑物内外，禁止随地大小便，经常保持清洁卫生。

环保基本内容

一、清理施工垃圾要搭设封闭式垃圾通道或用容器吊运。
二、现场要防止扬尘，运料汽车出工地大门有人冲洗车轮泥土。
三、存放水泥要严密遮盖，现场沙石料堆放整齐。
四、搅拌机采取除尘装置，设排水沟和沉淀地。
五、使用锅炉、茶炉应有消烟除尘装置。
六、现场沥青作业，必须采用节能消烟沥青锅。
七、现场油库有专人负责，有防渗漏措施，防止油料跑、冒、滴、漏。
八、100人以上食堂设置隔油池，定期掏油。
九、强噪音作业，必须严格控制作业时间，一般不超过22时，对人为的施工噪声应有降噪措施和管理制度。
十、现场使用的电锯、空压机等有隔音间南共或吸音材料。

施工现场卫生基本要求

施工现场整洁卫生，无积水，车辆不带泥砂出现场；不随地乱扔、乱倒废弃物。
办公室、宿舍、更衣室室内整洁、保持卫生；生活区周围环境清洁卫生；生活垃圾定点集中、及时清理：厕所卫生良好、有专人保洁。
食堂内、外整洁卫生，炊具干净，无腐烂、变质食品；严格执行《食品卫生法》及各项卫生制度．坚持“三证”上岗制（“三证”即：食品卫生许可证、炊事人员身体健康证和卫生培训证）。
四、职工饮水卫生、现场保证开水供应。

施工现场会议室布置要求

施工现场会议室布置要求

主墙面： 建工集团徵记
北 京 建 工 集 团
后墙面：安全施工领导、成员名单
消防领导小组及义务消防员名单
综合治理治保领导小组成员及网络
侧墙面：项目组织机构
施工生产进度表
项目部质量目标
质量保证体系
侧墙面：企业精神、企业宗旨
企业职工职业道德
企业经营质量方针
工会劳动保护监督检查委员会名单

要求：以上材料用镜柜＜竖式＞6080ｃｍ、铝合金（1cm）
白底、准圆蓝字

企业精神

自强不息 拼搏不止
求实自爱 志在一流
服务宗旨 质量第一
信誉第一 用户第一

企业职工职业道德

热心服务为用户，
质量第一创优秀，
精心施工严管理，
确保工期守合同，
文明施工不扰民，
避免污染和噪音，
用户回访要牢记，
盖房须想住房人。

企业经营质量方针

法制化、规范化是企业质
量管理的基石！
持续改进，满足要求是我
们的承诺！
质量第一、信誉第一、用
户第一是我们的永恒宗旨！
优质管理、优质施工、优
质服务是我们的行动准则！

07-各种图片资料板报底稿
01封面
建筑工程文明安全施工资料

现场宣传:

各种图片资料
板报底稿

7

08-各种宣传教育材料
01封面
建筑工程文明安全施工资料

现场宣传:

各种宣传教育材料

8

09-对外宣传报道资料
01封面
建筑工程文明安全施工资料

现场宣传:

对外宣传报道资料

9

项目部年度对外宣传报道目录
序号
报名
发表日期
稿件名称
发表人
备注

项目部年度对外宣传报道目录
项目部年度对外宣传报道目录
序号
报名
发表日期
稿件名称
发表人
备注

10-工程施工各类汇报材料
建筑工程文明安全施工资料

现场宣传:

工程施工各类汇报材料

10

index9
建筑工程文明安全施工资料
编制样本

文件目录∶ 现场宣传内业资料
工程名称∶
职能部门∶ 宣 传 组
责 任 人∶

卷内文件目录
现场宣传内业资料
序号
文件名称
备注
1
现场宣传工作领导小组名单

2
现场宣传发动工作规划

3
上级下发的有关宣传工作文件

4
月检记录

5
现场宣传平面布置图

6
平面图所需书面材料

7
各种图片资料板报底稿

8
各种宣传教育材料

9
对外宣传报道资料

10
工程施工各类汇报材料

施工组织设计
1、概况
1.1工程简介
中心渔港一期工程位于舟山本岛普陀山浦东西两侧。
1.1.1工程内容
（1）中心渔港：300-500吨级浮码头栈桥四条（3#栈桥140.5*6米，4#栈桥
136.5*6米，5#栈桥137.1*6米，6#栈桥133.3*6米），8个撑墩。
（2）渔政东海基地：千吨级固定码头一座（平台104.0*10米，1#栈桥165.5*6
米），浮码头2#栈桥148.1*6米，3个撑墩。
1.1.2工程结构
（1）引桥结构：靠岸的九跨采用Ф800mm钻孔灌注桩基础，每个排架2根，排架间距为9.5-10米；其余靠海打桩船能进入的地方采用600*600mm预应力钢筋混凝土空心方桩。桩上为现浇横梁，横梁上搁置预制空心大板。
（2）撑墩结构：采用600*600mm预应力钢筋混凝土空心方桩基础，每个
撑墩4根桩，上部结构为现浇墩台结构。
（3）码头结构：1000吨级码头采用高桩梁板结构。总长104米，分为各52
米的2个结构段，宽10米，桩基为600*600mm预应力钢筋混凝土空心方
桩，排架间距7米，每个排架4根桩，桩上为现浇横梁，横梁上搁置纵梁，
面板为叠合板。平台前沿设置人员上落的踏步平台及固定钢爬梯。

1.1.3主要工程数量表
根据投标文件，本次投标的主要工程数量见下表：
主 要 工 程 量 表
序号
工程项目
单位
工程数量
中心渔港
东海基地
合计
1
钻孔桩工作平台
m2
1754
875.8
2629.8
2
钻孔桩钢护筒埋设
t
22.234
11.12
33.354
3
水上钻孔灌注桩成孔
m
2255
1160
3415
4
800mm钻孔灌注桩(C30)
根/m3
72/1347.8
36/729.28
108/2077.1
5
800mm钻孔灌注桩钢筋
t
84.528
42.266
126.794
6
600*600预制方桩(C45)
m3
949.78
1115.83
2065.61
7
预应力方桩施打
根
88
108
196
8
现浇纵横梁(C30)
m3
497.52
768.66
1266.18
9
现浇混凝土板及板接缝
m3
54.31
63.11
117.42
10
现浇码头及引桥面层
m3
525.7
416.5
942.2
11
现浇引桥墩台
m3
106
26.5
132.5
12
现浇护轮坎
m3
62
48.3
110.3
13
现浇撑墩
m3
280.75
105.28
386.03
14
制安靠船构件
件/ m3

16/19.76
16/19.76
15
制安水平撑,剪刀撑
件/ m3

18/22.82
18/22.82
16
制安纵梁
件/ m3

56/181.8
56/181.8
17
制安空心板
件/ m3

130/174.46
130/174.46
18
制安空心大板
件/ m3
224/989.96
132/572.4
356/1562.36
19
预应力钢筋
t
110.062
122.467
232.529
20
预制件钢筋
t
181.283
163.945
345.228
21
现浇钢筋
t
85.821
87.766
173.587
22
150KN系船柱
个
9
9
18
23
预埋铁件
t
8.397
9.449
17.846
24
橡胶支座
块
936
546
1482

1.1.4施工技术标准
本工程施工中的所有材料、设备、工艺和施工质量均符合如下技术规范的要求，施工组织设计的编写遵循施工技术规范和工程质量检验评定标准， 本工程施工及验收应遵循的主要施工技术规范和验收标准如下：
（1）交通部《水运工程混凝土施工规范》（JTJ268-96）；
（2）交通部《水运工程混凝土质量控制标准》（JTJ269-96）；
（3）交通部《港口工程地基规范》（JTJ250-98）；
（4）交通部《高桩码头设计与施工规范》（JTJ291-98）；
（5）交通部《港口工程质量检验评定标准》（JTJ221-98）；
（6）国家和地方政府颁布的有关技术法规和规范。
在工程施工期间，如上述标准或规范有修改或重新颁布业将遵循执行。
1.2、自然条件
1.2.1气象
工程位于舟山本岛，地处纬度地带，属北亚热带季风海洋性气候。冬季受蒙古高压的控制，盛行偏北和西北风；夏季盛行温热的东南风。
该地区常风向为N、SE，频率为11%；其次为NW、NN向，频率为9%。实测最大风速为18m/s（E、SE、SSE、NW）。多年平均风速为3.97m/s。
1.2.2水文
码头处的潮汐变化过程属于不规则半日潮型，港域内潮流呈往复流，涨潮由东南向西北，落潮由西北往东南。涨潮流速大于落潮流速，潮流流向与水道走向一致。
设计高潮位：+1.96m
设计低潮位：-1.65m
极端高水位：+2.92m
极端低水位：-2.31m
根据舟山市水文站提供的高程基准面资料，85国家基准面在定海潮站基准面以上7.538m。
码头位置处的波要素是：H1%=1.74m，Hs=1.15m，波向135,波长21.9m，原始波向SE。
1.2.3地质
根据所提供的设计图纸的说明，工程区的地质情况，其土质分为7个地质单元体：
（1）淤泥：层厚度约为0.3-1.4m，土层压缩性大，物理力学性质较差，不能作为基础持力层。
（2）淤泥质粉质粘土：层厚度约为13.6-36.7m，顶板标高约为1.2-8.7m，土层压缩性大，含水量较高。
（3）粘土：层厚度约为13.1-14.7m，顶标高约为-22.6- -23.5m，该土层的地基承载力较高，但土层分布不均匀，大部分钻孔中未见该土层。
（4）粉质粘土：层厚度约为5.4-42.2m，顶标高约为-19.9- -38.5m，土层分布较为均匀，地质承载力较高，是桩基的持力层。
（5）砂层：以中细砂、中粗砂为主，层厚度约为0.7-3.7m，顶标高约为-31- -45.6m，分布不均匀，多夹在粉质粘土中。
（6）粘土混砂砾、砂砾混粘土及碎石土层。
（7）风化基岩(J3)：棕红、肉红色，钻进厚度约为1.4-2.4m，顶标高约为-42.2- -43.5m。
2、施工总体安排
根据本工程的结构型式和现场的施工条件，总体施工安排上作如下考虑：分两部份，采用二种不同的施工工艺，基本上同时进行施工。
一、陆上施工部分
1．施工范围：
（1）1~6#栈桥的全部钻孔灌注桩。
（2）上述桩的现浇横梁。
（3）1~6#栈桥的全部预制空心大板。
（4）1~6#栈桥的全部现浇面层砼。
2．施工顺序：
由岸上向海逐跨搭设施工工作平台

由海向岸逐跨施工钻孔灌注桩

由海向岸逐跨浇注横梁

由海向岸逐跨拆除施工作业平台

由岸向海逐跨安装预制空心大板

由海向岸逐段浇注面层砼

3、主要施工方法：
（1）施工作业平台搭设
平台采用支撑在钢管桩上的型钢横梁、纵梁、木板面层结构，宽度6米，长度满足各栈桥施工作业需要。同时搭设两座平台。搭设方法：用兵15~25吨履带吊机吊加30KW电动振动锤，由岸向海逐跨搭设。
（2）钻孔灌注桩施工
每座平台上二台钻机，由海向陆逐跨施工，下钢筋笼和浇注砼既可以用钻机的起重设备，又可用吊机辅助作业。
（3）横梁浇注
紧跟桩基逐跨施工，利用平台纵、横梁悬吊底侧模，人工手推车浇注砼。
（4）空心大板预制
在海堤后方的陆上适当位置建设临时预制场。
（5）空心大板安装
用贝雷片组装成双导梁架桥机，由岸向海逐跨安装。
二、水上施工部分
1．施工范围
（1）全部预应力钢筋混凝土空心方桩的沉桩。
（2）1#~6#栈桥方桩基础的横梁施工。
（3）全部撑墩的施工。
（4）千吨级固定码头的施工。
2、施工方法
与常规的码头施工相同。
以上总体施工安排的优点是：两部分同时施工，互不影响，有利于缩短工期。缺点是：投入较大。无论是设备和管理力量的投入都比较大。但我单位有足够的设备和管理能力，实施上述施工方案，总工期可以缩短21天。
3、施工总流程图
3.1.钻孔灌注桩基础栈桥施工流程图
测量放线

平台钢管桩加工
平台钢管桩施打

平台材料加工
搭设平台

施放钻孔桩桩位

钻孔桩钢护筒埋设

泥浆检查
钻机定位、钻孔

废渣土外运
泥浆循环
清孔，测孔深、沉淤

钢筋笼制作
沉放钢筋笼

下导管，第二次清孔

钻机移位
配制砼
灌注砼

平台拆除
现浇横梁

空心大板安装

3.2.千吨级码头施工流程图
施工准备

施工船舶进场

测量基线布置
预制场台座建设

预应力方桩预制
方桩水上沉桩

桩头处理
靠船构件安装
水上夹桩

现浇下横梁

靠船构件预制

现浇踏步板

纵梁、水平撑、
剪刀撑预制
纵梁、水平撑、剪刀撑安装

实心板预制
现浇上横梁

实心板安装

现浇封头面板

现浇面板

现浇护轮坎

系船柱安装

4、主要工程项目施工方法
4.1施工测量及试验和试验设备
4.1.1施工基线和水准点的布设
根据业主提供的平面控制点和高程控制点，在施工区域内布置并测设施工基线和水准点，程序如下：
（1）复核业主提供的平面布置控制点和水准点；
（2）布置并测设施工基线和水准点，基点布设在通视良好，不易被干扰和损坏的地方并能有效覆盖整个施工区域。考虑到施工现场情况，基点用混凝土墩做成（混凝土墩下打木桩做基础），点位以十字铜头标记，并设置明显的保护标志；
（3）整理测量报告和绘制施工测量平面图，报工程师审批，
（4）施工期间定期对基线及水准点进行复核。
4.1.2测量仪器
测量仪器一览表
名称
型号
数量
产地
全站仪
TC2002
1台
瑞士
经纬仪
T2
4台
瑞士
水准仪
N3
2台
瑞士
4.1.3测量精度控制
（1）施工基线方向的允许角度误差值为12秒。
（2）施工基线长度的允许误差值为1/10000。
4.1.4试验和试验设备
本工程在进场后临时设施建设时，设立现场实验室，面积约80m2(见施工总平面布置图)。
工地实验室配备足够人员，实验室工作人员均要有相应资质和上岗证。 工地实验室为检验工程所用原材料及混凝土施工质量控制而设立，主要试验项目及配备检测设备仪器见下表：

主要试验项目及配备检测设备仪器表
类
别
名称
检 测 项 目
主要设备名称

原

材

料

物

理

力

学

性

能

指

标

水

泥
标准稠度和凝结时间
标准稠度和凝结时间测定仪
安定性
雷氏夹
细度
负压筛
比表面积
比表面积测定仪
胶砂强度
标准试模4*4*16
比重
比重瓶
钢材
力学性能及拉弯性能检测
万能材料试验机
焊接性能
万能材料试验机
砂
表观密度及堆积密度
李氏比重瓶及测量筒
颗粒级配筛分
摇筛机及分析筛
含泥量及有机质含量
玻璃器皿
碎石
粒径级配
分析筛
针片状含量
石针、片状规准仪
压碎指标
压碎指标测定仪
含泥量及泥块含量
玻璃器皿
表观密度及堆积密度
比重瓶及测量筒
施
工
质
量
控
制
混凝土
混凝土配合比设计
搅拌机、试模、压力机
混凝土3d、28d抗压强度
抗压强度试模
坍落度
坍落度筒
初（终）凝时间
电动阻力贯入仪
含气量
含气量测定仪
保护层厚度
探测仪
其他
抗渗、砂浆试模、维勃稠度仪，标准养护室、电动取芯机等

实验室内设置力学性能，物理性能，水泥试验检测室，混凝土配合比搅拌成型室，标准养护室，样品储藏室和办公室。
在建立工地实验室的同时，选取1-2家具有CMA认证资质的检测单位，并申报监理工程师批准后，作为工地实验室的补充，进行工地实验室不具备检测条件的项目检测。如减水剂性能测试，必要时进行砂中氯离子含量测定及钢材的化学分析等。
所有结构用料运到现场后，均要按规范频率和数量抽检，取样及检测过程配合监理工程师执行“见证取样”规定，所有试验项目在自检的同时执行监理工程师的平行抽检的指令或规定。

4.2.钻孔灌注桩基础栈桥施工
本工程一共有六座栈桥，由东向西方向分布分别是1#~6#栈桥。接岸段总工程量如下：φ800水下灌注桩106根；岸上空心板预制及安装348块，其中。栈桥施工包括:钻孔灌注桩平台施工、钻孔灌注桩施工、现浇横梁施工、陆上预制空心板、陆上空心板安装、现浇面层砼施工六分项工程。六座栈桥由东向西方向施工，每两座为一个工作段，共分为三个工作段。下一个工作段的施工等上一个工作段的施工材料回收后再进行。每座栈桥的施工流程如下：
钻孔灌注桩平台施工
↓
钻孔灌注桩施工
↓
现浇横梁施工
↓
陆上预制空心板 →　陆上空心板安装
↓
现浇面层砼施工

4.2.1.钻孔灌注桩平台施工
钻孔灌注桩施工平台搭设的施工工艺流程图如下：

沉钢管桩

支架搭设

支架焊接

模板铺设

栏杆焊接

根据现场环境的勘测，钻孔灌注桩的施工场地处于浅滩上，而浅滩面上2~3m为淤泥层，不能支承施工机械及施工时的荷载。因此，在钻孔灌注桩施工前，先采取震动下沉φ400钢管桩作为支承桩，【20槽钢作支架，50mm厚的木板作面板搭设施工平台，作为钻孔灌注桩的施工工作面用。而钢管桩长度的确定，由于在投标图纸总说明当中，地质勘测中第二个单元的土体没有具体标明土层标高等详细的情况，目前钢管桩的长度暂时按照10~12m设计，在施工当中如遇到不满足要求的情况再作加长。1#~6#栈桥的结构形式基本相同，在施工方案中就不一一列举，现以3#栈桥为例，说明其具体的施工方法。
a.测量放线
首先要设定施工平台的顶面标高。3#引桥中最高的钻孔灌注桩桩顶标高为+2.50m，现浇横梁的最高点为+3.85m，根据施工方便的原则，设定3#引桥的面标高为+3.85m，设定此标高是因为在钻孔灌注桩以及现浇横梁的施工中，需要有如履带吊机，及钻孔桩机等机械在走动，施工平台太低，会造成钻孔灌注桩的桩头或预留钢筋高出施工平台而对施工造成影响。而施工平台太高，又会因高差大对钻孔灌注桩及现浇横梁施工带来不便。实际测量时用经纬仪定向，水准仪控制标高。
b.沉钢管桩
根据测量所放样所定出的方向及位置，采用履带吊机加电动震动锤从岸边开始将10~12m长φ400钢管桩沉入土中。用水准仪控制，沉至设定的标高时，检查单桩的承载力是否能满足施工荷载的要求，如不满足，则接桩再打，满足则进行下一根桩的施工。钢管桩的中心间距为4.0m，每跨长度为5.0m，3#引桥φ400钢管桩沉桩顺序见下图：
c.槽钢支架搭设及焊接
每一排钢管桩上安放背靠背焊接起来的[20槽钢横梁，槽钢与钢管桩要紧密接触，然后焊接，如接触不平整还需在钢管桩面上先焊接一块钢板再安放槽钢横梁，槽钢横梁长度为6~6.5m。横梁焊接好后，在横梁上按照0.75~1.0m的间距安装[20槽钢纵梁，纵梁与横梁接触点要电焊机焊接。在主要的干道上，纵梁要用2~3根槽钢安装。
d.模板铺设及栏杆焊接
整个支架成型以后，为了便于人员的行走和安全通过，在纵梁的面上铺设50mm厚木板，在横梁上焊接小钢管及挂上安全网。每沉桩一跨，就安装一跨的槽钢支架，铺摊一跨的厚木板，如此循环，直到满足最离岸一根钻孔灌注桩可以施工为止。到此，整个施工平台的施工就算完成，在整个施工的过程中，测量人员要是始终控制好施工平台施工的方向及标高，防止位置的偏移。施工平台的施工进度按照10m/天计算，一座施工平台要在10天内完成，钻孔灌注桩施工平台施工简见下图：
4.2.2.钻孔灌注桩施工
4.2.2.1.钻孔灌注桩的施工工艺流程如图：

合 格
配 制 砼
泥浆循环
钻机移位
拔出导管
灌注混凝土
安放隔水栓
测 沉 淤
第二次清孔
下 导 管
钢筋笼制作
沉放钢筋笼
测孔深、沉淤
清 孔
泥浆检查
钻 孔
钻机定位
钢护筒设置
定 桩 位
不 合 格
合 格
合 格
不合格

废渣土外运

4.2.2.2施工方法
a.护筒埋设
钻孔桩护筒采用3mm厚钢板制作，高3~4m，直径为设计桩径+0.02m，护筒埋设高出桩顶60cm以上，并保证护筒底部低于淤泥层底标高。钢护筒采用震动锤震动埋设的施工方法，埋设要保持垂直，桩位钢护筒中心与桩中心偏差不大于50mm，护筒斜度偏差小于1%。
b.泥浆池设置
泥浆循环池布置根据现场施工场地情况，沿引桥两侧边布置，由钢板焊接形成，泥浆处理池由泥浆池和沉淀池组成，形成泥浆循环系统。因钻孔灌注桩数量不多，钻孔桩施工时，对沉淀池中沉渣及灌筑砼时溢出的废弃泥浆及时用手推车运至允许的弃土区，严防泥浆溢流污染海面。
c.泥浆配制泥浆系统：
根据每孔的实际量确定泥浆池及废浆池的容量，该工程采用每台机用一个循环池，泥浆采用原土造浆，遇砂层等不良层时，加适当膨润土造浆。制备的泥浆应满足下述要求：
粘度：一般地层16～22S，松散砂层19～28S。
含砂率：新制泥浆小于4%，循环泥浆不大于8%。
胶体率：不小于90%。
PH值： 8～10。
比重：粘性土中，泥浆比重1.1～1.2kg/L，砂土和较厚的夹砂层为1.2～1.3，砂卵石层为1.3～1.5，清孔泥浆比重为1.15kg/L。
d.成孔及清孔：
根据我单位施工经验及现场情况，采用TXB-1000A型回转钻机带动笼式合金钻头成孔，在正常的施工条件下，1天~1.5天可以完成一根钻孔灌注桩的成孔及清孔工作，在施工过程中，一座引桥采用两台钻机，按先离岸后近岸的顺序施工。
钻机安装就位后，底座和顶端应平稳，不得产生位移。顶部的起吊滑轮缘、转盘中心和桩孔中心在同一铅垂线上，其偏差不得大于20mm，以确保钻孔桩垂直度误差小于或等于0.5%H（H为桩长）的要求。
正式钻进前，先启动泥浆泵，使之空转一段时间，待泥浆输入孔口一定数量后方可正式钻进。开始钻进时，应控制进尺速度及钻压，采用“低压慢进”措施，待钻至护筒下1m后，再以正常
