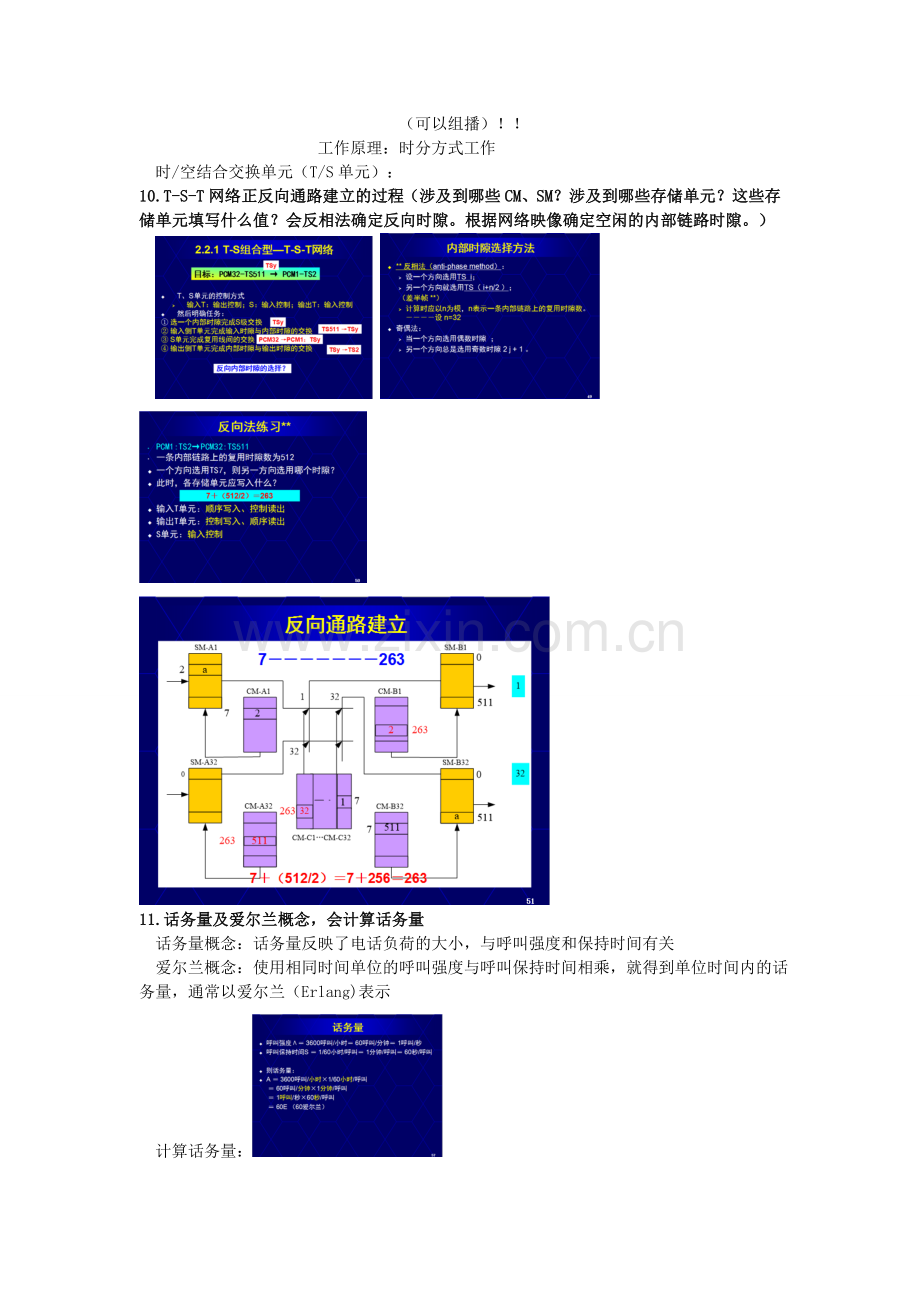

交换技术复习1. 呼叫接续的四种类型 本局接续，出局接续，入局接续，转接接续2. 四大交换技术 互连技术，接口技术，信令技术，控制技术3. 信令的分类，用户信令和局间信令的概念，共路信令和随路信令的概念 分类：用户信令和局间信令，随路信令和共路信令，前向信令和后向信令 用户信令：用户信令在用户与交换节点之间的用户线上传送，不同的网络具有不同的UNI信令。 局间信令：局间信令是电信网中各个交换节点之间传送的信令。 共路信令：是指信令通路与用户信息通路分离，信令是在专用的信令数据链路上传送的。 随路信令：是指信令与话音是在同一条通路上传送的。4. 电路交换与分组交换的概念 电路交换：电路交换的基本过程包括呼叫建立阶段，信息传送阶段和链接释放阶段，它是一种面向连接的通信方式。 分组交换：分组交换是以分组为单位进行传输和交换的，它是一种存储-转发交换方式，即将到达交换机的分组先送到存储器暂时存储和处理，等到相应的输出电路有空闲时再送出。5. 面向连接与无连接的概念及应用 面向连接：是指呼叫过程包含三个阶段，包括呼叫建立阶段，信息传送阶段和链接释放阶段。 面向无连接：是指无连接建立过程，直接进入信息传送阶段。 面向连接应用：电路交换和虚电路方式 面向无连接：数据报方式6. 分组交换的两种服务方式 虚电路方式和数据报方式7. 异步时分与同步时分的概念。ATD/STD及应用 异步时分（ATD)：通过标记来区别每一个逻辑信道 同步时分（STD）：通过时间位置来区别每一个逻辑信道 ATD应用：ATM交换 STD应用：时分电路交换方式9.3种基本交换单元的构成、控制方式、工作原理 时间交换单元（T单元）：由话音存储器（SM）和控制存储器（CM）构成 控制方式（针对SM）：输出控制与输入控制 输出控制 SM顺序写入、控制读出；CM控制写入、顺序读出 输入控制 SM控制写入、顺序读出；CM控制写入、顺序读出 工作原理：空分方式工作 空间交换单元（S单元）：由交叉点矩阵和控制存储器构成 控制方式：输出控制 按每条入线设置控制存储器。CM控制写入、顺序读出 输入控制 按每条出线设置控制存储器。CM控制写入、顺序读出 （可以组播）！ 工作原理：时分方式工作 时/空结合交换单元（T/S单元）：10. T-S-T网络正反向通路建立的过程（涉及到哪些CM、SM？涉及到哪些存储单元？这些存储单元填写什么值？会反相法确定反向时隙。根据网络映像确定空闲的内部链路时隙。） 11. 话务量及爱尔兰概念，会计算话务量 话务量概念：话务量反映了电话负荷的大小，与呼叫强度和保持时间有关 爱尔兰概念：使用相同时间单位的呼叫强度与呼叫保持时间相乘，就得到单位时间内的话务量，通常以爱尔兰（Erlang)表示 计算话务量：12. 模拟程控交换机用户接口电路的BORSCHT功能 馈电，过压保护，振铃，监视，编译码，混合电路，测试13. 检测摘机及挂机事件的逻辑表达式及应用 设本次扫描值为CL，前次扫描值为LL，0表示回路闭合，1表示回路断开，则检测摘机事件的逻辑运算CL（非）LL=1；检测挂机事件的逻辑运算为CLLL（非）=1 应用：对一群对象同时进行逻辑运算和处理。14. 程控交换中呼叫处理程序的特点（实时性和并发性）及各阶段（从用户扫描直到输出驱动）的原理，包括数字分析、路由选择、通路选择等 特点：实时性和并发性 用户扫描： 拨号收集： 中值扫描： 数字分析： 路由选择： 通路选择： 输出驱动： 有限状态机：15. 程控交换中动态数据与半固定数据的概念及举例；检索法与搜索法的概念及特点 动态数据:是在呼叫建立过程中不断产生，消失或变化的数据。 例子：忙闲信息（包括用户的忙闲，收号器和中继器的忙闲，交换网络中所有链路的忙闲等），事件（如用户呼出，应答，挂机等），呼叫记录等。 半固定数据：基本上固定的数据，但在需要的时候也可以改变。 例子：用户数据（用户类别，电话号码与设备号码之间的对应关系等）和局数据（中继路由，编号方式，信号方式等） 检索法：通过源数据与表格首址的简单运算而查找表格，以得到目的数据的方法。特点：适用于源数据连续分布或密度很高 搜索法：将源数据放在表内，在表格中搜索源数据以得到对应的目的数据的方法。特点：适用于源数据非连续分布或较稀疏的情况16. TCB链队时限的计算，会应用，即插入/删除操作 见作业（第三章最后一题）17. 处理与电路相关的信令消息时，MTP3首先根据“选路标记”中的DPC选定路由。而CIC是确定某个TUP消息是关于哪个呼叫的。TUP消息选路时根据SLS进行负荷分担18. 七号信令的4级结构与7层结构，会画出某个应用层协议的协议栈 19. 七号信令的MTP-2的3种SU的名称及应用场合 消息信号单元（MSU）：用来传送信令网管理消息、第三级以上的各层发送的信息 链路状态信号单元（LSSU）：用来发送信令链路状态（忙，定位） 填充信号单元（FISU）：是在信令链路上没有消息要传送时，向对端发送的空信号，用来维持信令链路的通信状态，同时可证实对端发来的信号单元 20. FSN、BSN、BIB、FIB的含义、作用及在基本差错校正方式中的应用 FSN：前向序号，本消息的流水号，范围0127 BSN：后向序号，用于肯定证实，向对方表示已正确收到序号直至BSN的所有消息 BIB：后向指示位，用于重发请求(BIB反转),即否定证实 FIB：前向指示位，用于重发指示（FIB反转）21. 七号信令MTP2中为什么需要插零和删零 答：避免在信令单元的其他字段中出现与标志码相同的编码，即伪标志码22. 我国信令网构成，A/B平面内HSTP的连接方式，各级之间的连接方式 HSTP：A、B双平面；平面内网状连接；平面间配对HSTP直连 HSTPLSTP：星状连接 LSTPSP： 星状连接23. MTP3的信令消息处理功能包含消息鉴别、消息分配和消息路由3个子功能,各自完成什么功能，之间如何配合 1. 第2级来的消息首先进入消息鉴别功能，判别消息中的目的地信令点编码DPC是否是本节点的信令点编码。 2. 如是，则送入消息分配功能，根据消息中的SI字段判定业务类别，据此将消息送给相应的软件模块（第四级模块、第三级信令网管理模块或SCCP模块）。 3. 如不是，表示该消息是一个转接消息，则将其送入消息路由功能，根据预置的路由表选定转发的信令链路，然后将消息送至该链路的信令终端（第二级）。 4. 来自第4级或SCCP的消息则直接送消息路由发送。24. 双向中继同抢的概念、如何预防、发生同抢后如何处理 概念：由于信令传输的延迟时间可能较长，有发生双向同抢的可能性，即两端都试图占用同一条电路来完成至对端的呼叫 预防： 方法1：每个终端交换局的双向电路群采用反顺序的选择方法。信令点编码大的交换局采用从大到小的顺序选择电路，信令点编码小的交换局按照从小到大的顺序选择电路。 方法2：双向电路群的每个交换局可优先接入由它主控的电路群，并选择这一群中释放时间最长的电路(先进先出)，另外，可无优先权地选择不是其主控的电路群，在这群电路中选择释放时间最短的电路(后进先出)。 如何处理：如果发生同抢，非主控局退出，另外重选路由，主控局占用此电路，和正常情况一样继续执行呼叫建立过程25. ISDN的四个基本特征 以数字电话网为基础，从主叫用户直至被叫用户全程均为数字连接，标准的入网接口，多种业务综合26. ISDN用户-网络接口配置，各信道速率 B信道：64Kbit/s D信道：16Kb/s或64Kbit/s H信道：H0信道：384kbit/s H11信道：1536 kbit/s H12信道：1920 kbit/s27. ISDN UNI信令为DSS1,分为哪3层？第二层协议是什么？第三层功能是什么 分为物理层，数据链路层，呼叫处理层 第二层协议是Q.921 第三层功能是为建立和释放B信道连接，采用基于消息的信令控制过程28. ISDN中，BRI接口和PRI接口的构成、各自D信道速率、用户可用速率 BRI接口：2B+D接口 D信道速率：16Kb/s 用户可用速率：144Kb/s PRI接口：30B+D接口 D信道速率：64Kb/s 用户可用速率：1984Kb/s29. N-ISDN的NNI信令采用七号信令，应用层协议是什么？协议栈结构 应用层协议是ISUP 图可参考7号信令的4级结构与7层结构30. LAPD采用证实传送方式时中，通过 I帧或RR帧完成肯定证实，通过REJ帧完成否定证实31. LAPD帧结构中N(R)及N(S)的含义，与MTP2基本差错校正方式中序号的异同 N（S)：当前正在发送的 I 帧序号，是发送方用来区分所发送帧的标志 N（R):期望接收的下一 I 帧序号，实际上就是对序号为N（R）1及其前面所有帧的接收证实 与MTP2基本差错校正方式中序号的异同：32. N-ISDN网络中,当被叫UNI端口接有多个终端时,网络侧发往各终端的SETUP消息采用UI帧传送。33. ISDN基本呼叫中Q.931消息流程 34. LAPD流量控制的2种方法 一种是通过想发送方式发送RNR 一种是滑动窗口协议35. 程控交换机如何升级成ISDN交换机 不会？36. 移动通信的多址方式 频分多址（FDMA）系统 时分多址（TDMA）系统 码分多址（CDMA）系统37. PLMN功能结构（包括HLR及VLR等的功能） 移动台（MS）：是移动网的用户终端设备 基站（BS）：负责射频信号的发送和接收以及无线信号至MSC的接入，在某些系统中还可以有信道分配、蜂窝小区管理等控制功能 原藉位置登记器（HLR）：HLR存储在该地区开户的所有移动用户的用户数据(用户号码、移动台类型和参数、用户业务权限等)、位置信息、路由选择信息等 访问用户位置登记器（VLR）：存储进入本地区的所有访问用户的相关数据 移动交换中心（MSC）：完成移动呼叫接续、过区切换控制、无线信道管理等功能，同时也是PLMN与PSTN、公共数据网（PDN）、ISDN等陆地固定网的接口设备 鉴权中心（AC）：存储移动用户合法性检验的专用数据和算法 设备标识登记器（EIR）：记录移动台设备号及其使用合法性等信息，供系统鉴别管理使用 网络操作维护中心（OMC）：用于网络的管理和维护38. MSDN、IMSI、TMSI、MSRN的含义 MSDN：移动台号薄号码 IMSI：国际移动台标识号 TMSI：临时移动用户标识号 MSRN：移动台漫游号39. 波道和信道的关系 又不会？！40. 在移动通信系统中呼叫释放采用什么复原方式 采用互不控制复原方式41. GSM系统中固定网用户呼叫移动用户的流程(包括各步骤可能涉及的号码、信令及其协议栈) 1.PSTN交换机通过号码分析判定被叫是移动用户，将呼叫接经GMSC。 2.GMSC根据MSDN确定被叫所属HLR，向HLR询问被叫当前位置信息 3.HLR检索用户数据库，若记录该用户已漫游至其它地区，则向所在的VLR请求漫游号MSRN 4.VLR动态分配MSRN后回送HLR 5.HLR将MSRN转送GMSC 6.GMSC根据MSRN选路 ，将呼叫连接至被叫当前所在的移动交换局即访问移动交换中心（VMSC） 7.VMSC查询数据库，向被叫所在位置区的所有小区基站发送寻呼命令 8.各基站通过寻呼信道发送寻呼消息，消息的主要参数为被叫的IMSI号(或者TMSI号) 9.被叫收到寻呼消息，发现IMSI (TMSI)与自己相符，即回送寻呼响应消息 10.基站将寻呼响应消息转发给VMSC 11.VMSC或基站控制器为被叫分配一条空闲业务信道，并向被叫移动台发送业务信道指配消息 12.被叫移动台回送响应消息 13.基站通知VMSC业务信道已接通 14.VMSC发出振铃指令 15.被叫移动台收到指令消息后，向用户振铃 16.被叫取机，应答消息通知基站和VMSC，开始通话 42. 知道GSM系统中短消息通过什么信道传送，了解SMS发送与接收是两个独立的过程 通过专用控制信道传送43. 在GSM中，移动用户的完整用户信息和位置信息保留在HLR中，TMSI及MSRN由VLR分配44. 在GSM中，用户鉴权过程是由 SIM卡、VLR和AC配合完成的。具体鉴权过程是怎样的 具体鉴权过程:当用户起呼或进行位置更新登记时，VLR向该用户发送一个随机数RAND，用户的SIM卡以（RAND，Ki）为输入参数执行鉴权算法A3，得到计算结果即数字签名（SRES- Signed RESponse）回送VLR，VLR将此结果和暂存器中存储的预先算好的结果比较，如果两者相符，就表示鉴权成功如果VLR发现鉴权计算结果与预期结果不相符合，且用户是以TMSI和网络联系的，则可能是错误的TMSI，这时VLR将通知用户发送其IMSI如果IMSI-TMSI对应关系出错，则以IMSI为准再次进行鉴权若鉴权再次失败，VLR就要核查用户的移动台设备（IMEI）是否合法鉴权失败记录将由VLR保存45. 从切换方式来看，GSM采用的切换方式与CDMA有何不同？软切换与硬切换的概念 切换方式不同：GSM采用硬切换 CDMA采用软切换 软切换：指在导频信道的载波频率相同时小区之间的信道切换 硬切换：是在不同频率的基站或覆盖小区之间的切换49.程控交换机如何升级成移动交换机 撤除用户级设备，增设基站信令接口BSI和网络信令接口NSI，增设VLR数据库，增设回波抑制器设备EC，选用部件：网络互通IWF，码型变换和子复用设备TCSM50. 智能网的核心思想是业务控制和呼叫接续/控制相分离。软交换的2个分离51. 典型智能网业务（特别是800业务的特点） 被叫集中付费（Freephone）800业务 记帐卡呼叫（Accounting Card Calling）300业务 通用号码（Universal Number） 个人号码（Personal Number）700业务 电话投票（Televoting） 虚拟专用网（VPNVirtual Private Network）600业务 广域集中用户交换机（WACWide Area Centrex） 附加费率（Premium Rate） 800业务的特点：单一号码，反向计费52. 智能网的4个平面概念、各平面的基本构件、平面之间的映射关系 业务平面，全局功能平面，分布功能平面，物理平面 业务平面基本构件：业务特征 全局功能平面基本构件：业务独立构件 分布功能平面基本构件：功能实体 物理平面基本构件：物理实体 业务平面和全局功能平面之间的关系：业务平面中的每个业务特征将映射（Mapping）到全局功能平面中的一个或多个SIB 分布功能平面和全局功能平面的关系：全局功能平面中每个SIB的操作将映射为分布功能平面中的一个或多个FEA，这些FEA可能分属于不同的FE 物理平面和分布功能平面之间的关系：分布功能平面中的1个或多个FE将映射为1个PE。如果多个FE映射为1个PE，则这些FE之间的接口就成为该PE的内部接口了。53. 能网概念模型中的功能实体（FE）和物理实体（PE）间的映射关系 多个FE可映射到同一个PE 同一FE可映射到多个PE 同一FE不能分裂到几个PE54. 典型的功能实体？典型的物理实体？一般情况下，与CCF同处于SSP中的FE是SSF 典型的功能实体：与智能网业务执行相关的FE：呼叫控制代理功能（CCAF），呼叫控制功能（CCF），业务交换功能（SSF），业务控制功能（SCF），业务数据功能（SDF），特殊资源功能（SRF）；与智能网业务的生成和管理有关的FE：业务生成环境功能（SCEF），业务管理功能（SMF），业务管理接入功能（SMAF）。 典型的物理实体：业务交换点（SSP），业务控制点（SCP），业务数据点（SDP），智能外设（IP），直连控制点（AD），业务节点（SN），业务交换和控制点（SSCP），业务管理点（SMP），业务生成环境点（SCEP），业务管理接入点（SMAP）。55. SSP与SCP的功能，SSP与SCP之间的信令及其分层结构 SSP：具有识别智能网业务呼叫的能力，并能与其它物理实体通信和响应其它物理实体送来的命令。 SCP：SCP中驻存有业逻辑程序（SLP），以提供智能网业务的控制能力 SSP与SCP间的信令：？56. VCC与VPC,PVC与SVC的概念，分别由哪个平面建立 VCC：虚信道连接 VPC：虚通道连接 PVC：永久虚连接 管理平面建立 SVC：交换虚连接 控制平面建立57. ATM的交换结构的3项基本功能 信头变换，选路，排队58. ATM信元的结构（包括信头各字段的含义）及长度 通用流量控制(GFC)占4个比特 虚通道标识（VPI）占8个比特，虚信道标识（VCI）占16个比特 净荷类型（PT）占3个比特 信元丢失优先级（CLP）占1个比特 HEC占1个字节59. AAL5.长度为若干字节的CPCS-SDU，用AAL5适配需几个信元，填充多少，最后一个信元AUU的值是多少？书后习题 若长度为200，则需适配 个信元，填充 ，最后一个信元AUU的值是 。60. ATM中，输入缓冲会引起什么现象。输出缓冲对交换结构有什么要求 输入缓冲会引起排头（HOL）阻塞现象 输出缓冲要求信元交换必须以L（加速因子）倍于入线/出线的速度来操作，一个理想的采用输出缓冲的无阻塞交换结构最好使得每个出端能够同时接收所有入端发来的信元61. ATM信元定界使用的方法是基于正确的HEC的搜索，如何搜索？信元定界过程包括几个状态，分别以什么为单位操作 在“搜索”初始状态下，接收系统对收到的信号逐个比特地进行检查运算，以搜索正确的HEC。所谓正确的HEC，就是对前32个比特(4字节)进行HEC运算的结果正好与后8个比特(1字节)的值相等。搜索到正确的HEC也就是找到了信元的边界，即信元的开始位置。 预同步状态 搜索状态 同步状态 以什么为单位操作？62. VC交换和VP交换的概念，VPI和VCI值的变化 VP交换：连接虚通路链路，转换VPI值并由控制平面功能管理的网络单元 VP交换对象是整个VP通道，因此输入和输出VP的VPI值要改变，但VCI值不变 VC交换：用于连接虚通路链路，终结VP连接并受控制平面功能控制的网络单元 VC交换中VPI和VCI值都要改变63. ATM协议参考模型包含管理平面、控制平面、用户平面，分别传送管理信息、信令信息和业务信息64. 在软交换系统中，网关分离后，分为媒体网关、信令网关和媒体网关控制器。由媒体网关控制器根据收到的信令控制连接建立和释放，完成呼叫控制，它就是软交换机完成的功能。65. SIP协议是C/S结构66. 软交换网络中可以使用的终端类型：模拟终端、数字终端、软终端等。67. 交换技术的发展 电路交换技术的发展：电话-电话交换机-纵横制交换机-电子交换机 程控交换技术的发展：程控交换机 分组交换技术的发展：计算机网络-LAN-X.25分组交换-帧中继 宽带交换技术的发展：ATM-MPLS-软交换-NGN
