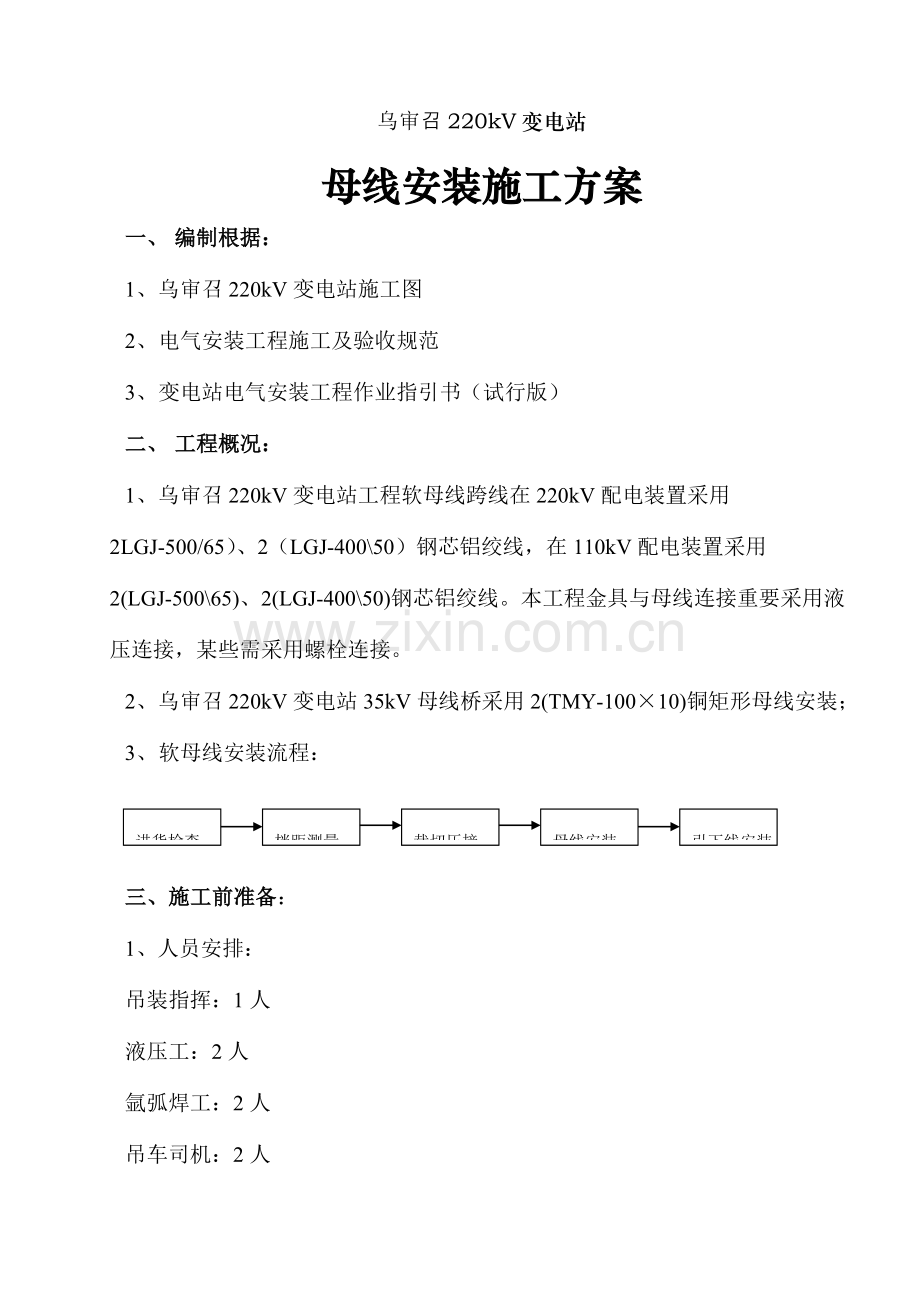

乌审召220kV变电站
母线安装施工方案
一、 编制根据：
1、 乌审召220kV变电站施工图
2、 电气安装工程施工及验收规范
3、 变电站电气安装工程作业指引书（试行版）
二、 工程概况：
1、 乌审召220kV变电站工程软母线跨线在220kV配电装置采用2LGJ-500/65）、2（LGJ-400\50）钢芯铝绞线，在110kV配电装置采用2(LGJ-500\65)、2(LGJ-400\50)钢芯铝绞线。本工程金具与母线连接重要采用液压连接，某些需采用螺栓连接。
2、 乌审召220kV变电站35kV母线桥采用2(TMY-100×10)铜矩形母线安装；
3、 软母线安装流程：

进货检查
档距测量
裁切压接
母线安装
引下线安装

三、施工前准备：
1、人员安排：
吊装指挥：1人
液压工：2人
氩弧焊工：2人
吊车司机：2人

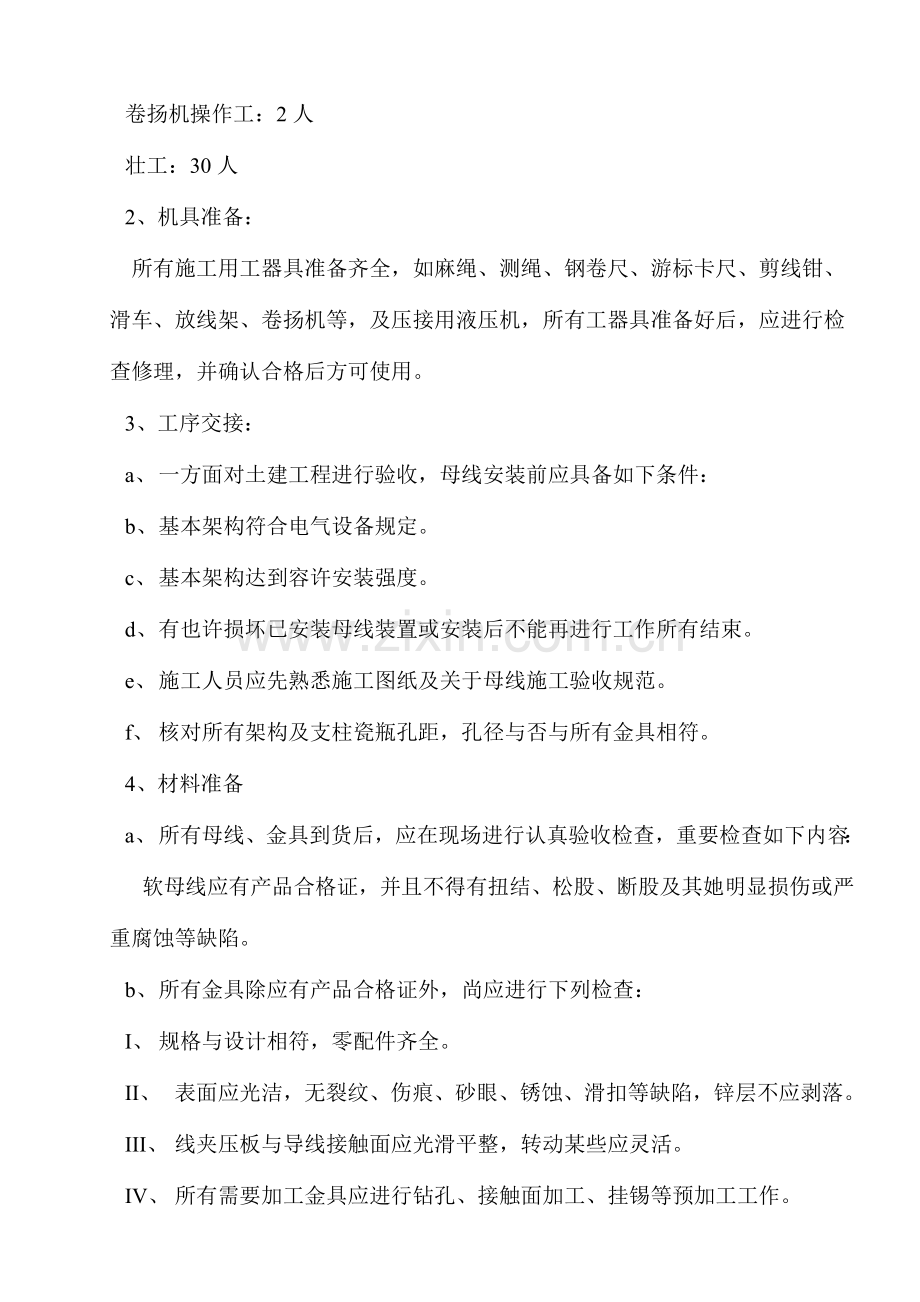

卷扬机操作工：2人
壮工：30人
2、机具准备：
所有施工用工器具准备齐全，如麻绳、测绳、钢卷尺、游标卡尺、剪线钳、滑车、放线架、卷扬机等，及压接用液压机，所有工器具准备好后，应进行检查修理，并确认合格后方可使用。
3、工序交接：
a、 一方面对土建工程进行验收，母线安装前应具备如下条件：
b、 基本架构符合电气设备规定。
c、 基本架构达到容许安装强度。
d、 有也许损坏已安装母线装置或安装后不能再进行工作所有结束。
e、 施工人员应先熟悉施工图纸及关于母线施工验收规范。
f、 核对所有架构及支柱瓷瓶孔距，孔径与否与所有金具相符。
4、材料准备
a、 所有母线、金具到货后，应在现场进行认真验收检查，重要检查如下内容：
软母线应有产品合格证，并且不得有扭结、松股、断股及其她明显损伤或严重腐蚀等缺陷。
b、 所有金具除应有产品合格证外，尚应进行下列检查：
I、 规格与设计相符，零配件齐全。
II、 表面应光洁，无裂纹、伤痕、砂眼、锈蚀、滑扣等缺陷，锌层不应剥落。
III、 线夹压板与导线接触面应光滑平整，转动某些应灵活。
IV、 所有需要加工金具应进行钻孔、接触面加工、挂锡等预加工工作。
V、 绝缘子应进行外观检查，并经耐压实验合格后应按设计规定数目组装成串使用。
四、软母线安装施工办法：
1、放线
a、 放线时，线盘应择适当位置架起，使导线端头由下方引出。
b、 放线过程中要注意检查导线有无腐蚀、散花、断股和打结等缺陷，并采用相应办法，有断股地方应切除不用，导线不能在地上拖拉，以防损伤，也不要使导线发生扭绞圈子。
c、 放至足够一根长度时，应仔细测量尺寸并作上标记，两侧用细铁丝扎紧后从标记处切断。
2、液压
a、 软母线与金具规格和间隔必要匹配，并符合规定。
b、 导线及线夹接触面均应清除氧化膜，采用汽油或丙酮清洗，清洗长度不应不大于连接长度1.2倍，导电接触面应涂以电力复合脂；
c、 把导线拉直，消除扭转现象；
d、 切断导线时，端夹应加绑扎，端面应整洁、无毛刺，并与线股轴线垂直，压接导线前需要切割铝线时，禁止伤及钢芯；
e、 压接用钢模必要与被压管配套，压接钳应与钢模匹配；
f、 量出线夹钢锚孔深后，按量出长度在导线端头划出切割线，沿切割线将铝质股切去，将清理干净钢芯插入钢锚内一方面压接好，压钢锚前应将清理好线夹套在铝线上，待钢锚压好后，将线夹接上来边拆扎线边套好线夹（铝管），调换钢模后重新压接，压接时应从中间向两端压，压接时必要保持线夹对的位置，不得歪斜，相邻两模间重叠不应不大于5mm，钢模要保持平直，钢模间隙均匀，上、下模合拢要停顿半分钟，使其充分变形，然后才松开压模取出线夹；
g、 压接后，弯曲度不应不不大于铝管全长2‰，压接后不应使管口附近导线有隆起和松股，接触管表面应光滑、无裂纹，外露钢管表面及压接管口应刷防锈漆；
h、 压接后六角形对边尺寸应为0.866D，当有任何一种对边尺寸超过0.866D+0.2mm时，应更换钢模（D为铝管外径）；
i、 压接T型线夹及设备线夹时应注意方向；
j、 液压压接前应进行试压，合格后方可进行施工压接，试件应符合规程规定；
3、螺栓连接：
a、 线夹平置搭接时，贯穿螺栓应由下往上穿，别的状况下，螺栓应置于维护侧，螺栓长度宜露出螺母2-3扣；
b、 贯穿螺栓连接端子两外侧均应有平垫圈，相邻螺栓垫间应由有3mm以上净距，螺母侧应装有弹簧垫圈或锁紧螺母；
c、 螺栓受力均匀，不应使接线端子受到额外应力；
d、 母线接触面应连接紧密，连接螺栓应用力矩扳手紧固，其紧固力矩值应符合表一规定。
表一：
螺栓规格
力矩值（N.M）
M8
8.8～10.8
M10
17.7～22.6
M12
31.4～39.2
M14
51.0～60.8
M16
78.5～98.1
M18
98.0～127.4
M20
156.9～196.2
M24
274.6～243.2
4、母线架设：
a、 按作业指引书测量档距长度，瓷瓶串长度，按公式计算导线长度；
b、 按照施工图纸组装耐张绝缘子串，并按施工图纸组装软母线，连接板上或螺栓上销子应齐全，方向一致；起吊前转动瓷瓶使碗口向上。
c、 在需要挂线架构横梁上固定好滑轮，滑轮位置应高于挂线环并偏移100mm，然后把钢丝绳穿过滑轮，钢丝绳一头在第二、三个绝缘子之间，由卷扬机牵引钢丝绳一端，可将绝缘子串连导线一起吊芯，当接近架构时再开始缓慢上升，以免碰伤瓷件，此时架构上工作人员用手托住绝缘子将销子穿入，同步将螺帽拧入，装上弹簧销，另一端采用同样办法，整个过程中一定要保护好绝缘子；
d、 钢丝绳绑扎在瓷瓶上时，应有软物垫衬，防止损伤瓷瓶；
e、 母线弛度应符合设计规定，其容许误差为+5%、-2.5%，同一档距内三相母线弛度应一致，相似布置分支线宜有同样弯度和弧度；
f、 按照作业指引书测量引下线及跳线长度，母线跳线和引下线安装后应呈悬链状自然下重，其与架构及线间距离不不大于最小安全净距规定；
g、 所有软母线在安装完毕、验收前应进行下列检查：
h、 金属构件加工、配制、螺栓连接，焊接等应符合国家现行原则关于规定和设计关于规定；
i、 所有螺栓、垫圈、闭口销、锁紧销、弹簧垫圈、锁紧螺母等应齐全、可靠；
j、 母线配制及安装架设应符合设计规定且连接可靠，螺栓紧固，接触可靠，相间及对地电气距离符合规定；
k、 瓷件应完整、清洁，相间标示对的，接地良好；
五、支柱式矩形母线安装
1、绝缘子安装
a、绝缘子规格应符合设计规定，并经耐压实验合格。
b、绝缘子中心线应一致，中心误差不超过0.5mm。
c、同一平面绝缘子顶部应在同一平面，底部需调节时垫片不超5mm，垫片不应伸出底座外。
2、穿墙套管安装
金属穿墙套管板厚度不不大于5mm。如电流超过1500A时，套板中应有缝隙或用非磁材料隔断。使之不形成闭合磁路。同步应可靠接地。穿墙套管分室内室外端，不应装反。
3、母线加工制作
a、母线矫正：母线规定平直，人工校正时，用木锤或铁锤敲打，为不伤母线，应垫软质材料。对厚度较大母线可采用千斤顶矫正母线。
b、母线测量和尺寸拟定：测量时需用线垂直角尺，卷尺等工具将测得尺寸绘于纸上，后依照尺寸在铁板平台上画出大样，并用8#丝弯成样板，以便弯制母线比照。
c、母线下料：下料时留恰当裕度，避免弯曲时产生误差而整根作废，弯曲制作好母线应在设备上比照好后再切去多余尺寸。
d、母线弯曲：在母线要弯曲地方划上记号，再将母线放入平弯机内使母线逐渐弯曲，用力要均匀，绝不可过弯，以免产生裂纹。铜母线最小弯曲半径为：平弯2a，立弯1.6b。
e、母线开始弯曲处离近来绝缘子母线挟持板边沿不不大于50mm。母线开始弯曲处距母线连接位置不应不大于30mm。
f、多片母线弯曲度应一致。
g、螺栓搭接母线，连接处距支持绝缘子支持板边沿不应不大于50mm，上片母线端头与下片母线平弯开始处距离不不大于50mm。
h、母线钻孔：钻孔时为提高速度和精确性，可照母线宽度和打孔规定，事先用铁片作同样板，冲眼后打孔。
i、铜与铜搭接室外必要搪锡。室内可直接连接。有高温或潮湿及有腐蚀气体室内也应搪锡。铜与铝搭接在干燥室内铜搪锡。在室外或空气湿度较大时应采用铜铝过渡板连接并搪锡。
4、母线安装
a、在支柱绝缘子上安装母线金具无论平放还是立放，都要平整牢固。不应使所支持母线受额外应力。
b、为以便运营维护人员，母线平放时螺栓由下向上穿，其他状况螺帽置于运营维护侧，螺栓长度宜露出螺母2-3扣。
c、母线与电器连接端子，不应使接线端子受额外应力。
d、母线安放好并连接完毕，应当在金具内自由伸缩，平置时金具上下板应与母线保持1-1.5mm间隙，立置时上压板应与母线保持1.5-2.0mm间隙，在母线全长中点或两个伸缩节中点加以固定。
e、多片矩形母线间应保持不不大于母线厚度间隙，并插入间隔垫。相邻间隔垫应按设计图纸放置。
f、母线固定装置中，相似布置主母线、分支母线，引下线及设备连接线要做到对称一致，横平竖直，整洁美观。各回路相应排列应一致，对于母线与变压器连接应对的。对于无设计规定应上下交流母线由上到下为ABC布置，水平布置交流母线由盘后向盘面排列为ABC，
5、伸缩节安装
a、母线伸缩节不得有裂纹、断股、折皱现象，其总截面不不大于母线截面1.2倍。
6、母线刷漆
a、三相交流母线中，A相为黄色，B相为绿色，C相为红色。单相交流母线与引出相似色。
b、母线在下列位置刷相似漆：单片母线所有面及多片母线所有可会面。
c、母线在下列位置不能刷相似漆：母线螺栓连接处及支持连接处，母线与电器连接处及距所有连接处10mm以内地方。
d、母线安装完毕，应将支持绝缘子擦拭干净，对于开关柜内部进行彻底清理。
六、施工质量办法
1、严格按照图纸和电气装置母线施工规程规范、作业指引书施工；
2、管母线加工、安装施工时应有质检员参加并进性抽检，个别项目应请监理人员进行抽检；
3、严格控制施工误差，及时检查工序质量，对有问题工序要进行整治坚决不得转入下道工序；
4、严格控制管型母线焊接质量；
5、准时做好施工过程记载，并及时填写安装记录。
七、安全办法
1、进入现场施工人员必要对的佩戴安全帽及使用个人防护用品；
2、放线应统一指挥，线盘应架设平稳，导线应由盘上方引出。推转线盘人员不得站在线盘前面，在放到线盘最后几圈时，应采用办法防止导线突然蹦出。
3、切割导线时，应将切割处两侧扎紧并固定好，防止导线受力后突然弹起。
4、压接母线用液压机，应有完好压力表，液压机不得超负荷使用，并禁止在夹盖卸下状态下使用，并经常检查液压机油位，油位低应及时补充，操作者应位于压钳作用力方向侧面进行观测，防止超压损坏机械，所有连接部位应经常检查连接状态，如发现不良现象，必要消除后再进行工作；
5、钢模应进行定期检查，如发既有裂纹应停止使用；
6、参加焊接人员和其他工作人员应经专业安全技术教诲。
7、进行焊接，热解决工作时，操作人员应穿戴专用工作服，绝缘鞋，皮手套等符合专业防护规定劳动保护用品。
8、进行焊接，热解决工作时，应有防止触电，爆炸和防止金属飞溅引起火灾办法并应防止灼伤。
9、必要经常检查注意工作地点周边安全状态，有危及安全状况时必要积极采用防护办法。
10、电焊机外壳必要可靠接地，不得多台串联接地。
11、电焊机应有单独电源控制装置，直流电焊机电源应用启动器控制。
12、焊钳及电焊导线绝缘必要良好，导线截面应与工作参数相适应。
13、焊接场合如臭氧尘烟较大时，应装抽风装置。
14、焊接时周边工作应注意弧光，避免伤害眼睛。
15、对管接口时不要将手放在接口处以免挤伤。
16、施焊时铝管转动速度应均匀与焊接人员相配合，专人操作。
17、多人抬东西时要听从指挥，同起、同落。
18、患病及酒后不适当从事高空作业人员不得参加高空作业；
19、遇六级以上大风、雷雨、浓雾、冰雹等恶劣气候，应停止高空作业，在雨天施工时应采用防滑办法；
20、高空作业时使用工具和材料应放在工具袋内，使用中工具应系好保险绳或采用其他防坠落可靠办法，传递物品不得抛掷，防止高空坠物；
21、上下层工作应错开进行，避免垂直同步作业，否则应设隔离办法 ；
22、架构上垂直爬杆，应单人顺序上下，不得同步多人上下，禁止攀登无爬梯架构；
23、卷扬机应由专人操作，地锚设立应牢固，操作中如遇突然失电，控制开关必要返回零位；
24、卷扬机制动、限位、联锁及保护等安全装置必要敏捷有效，并经负荷实验后方可使用；；
25、在挂线时，导线下方不得有人站立或行走；
26、紧线时，应缓慢升起，并检查导线有无挂着地方，以防导线受力后突然蹦起伤人，禁止人员跨越正在紧放导线；
27、高空作业必要系好安全带，安全带应挂在牢固可靠处。作业人员应衣着灵便，衣袖裤脚扎紧，穿软底鞋。
28、高空作业人员应配带工具袋，使用中工具或较大工具应系保险绳，传递工具、材料应用工具袋或绳索传递，禁止抛掷。
29、母线引下线夹与设备连接时，应暂时固定，不得使其悬空任意摆动；
30、骑行在软母线上作业时，应检查金具连接与否良好，横梁与否牢固，导线截面普通应不不大于120mm2，并用竹梯或竹杆横放在导线上，作业人员应系好安全带；移动时互相配合。
31、卷扬机、绳索、卡具作业前应先检查，完好后，方可使用。
32、卷扬机应由熟悉其性能人员操作，速度平稳并应注意高处作业人员发出信号，防止过牵引。

内蒙古送变电有限责任公司
乌审召220kV变电站
10月15日
