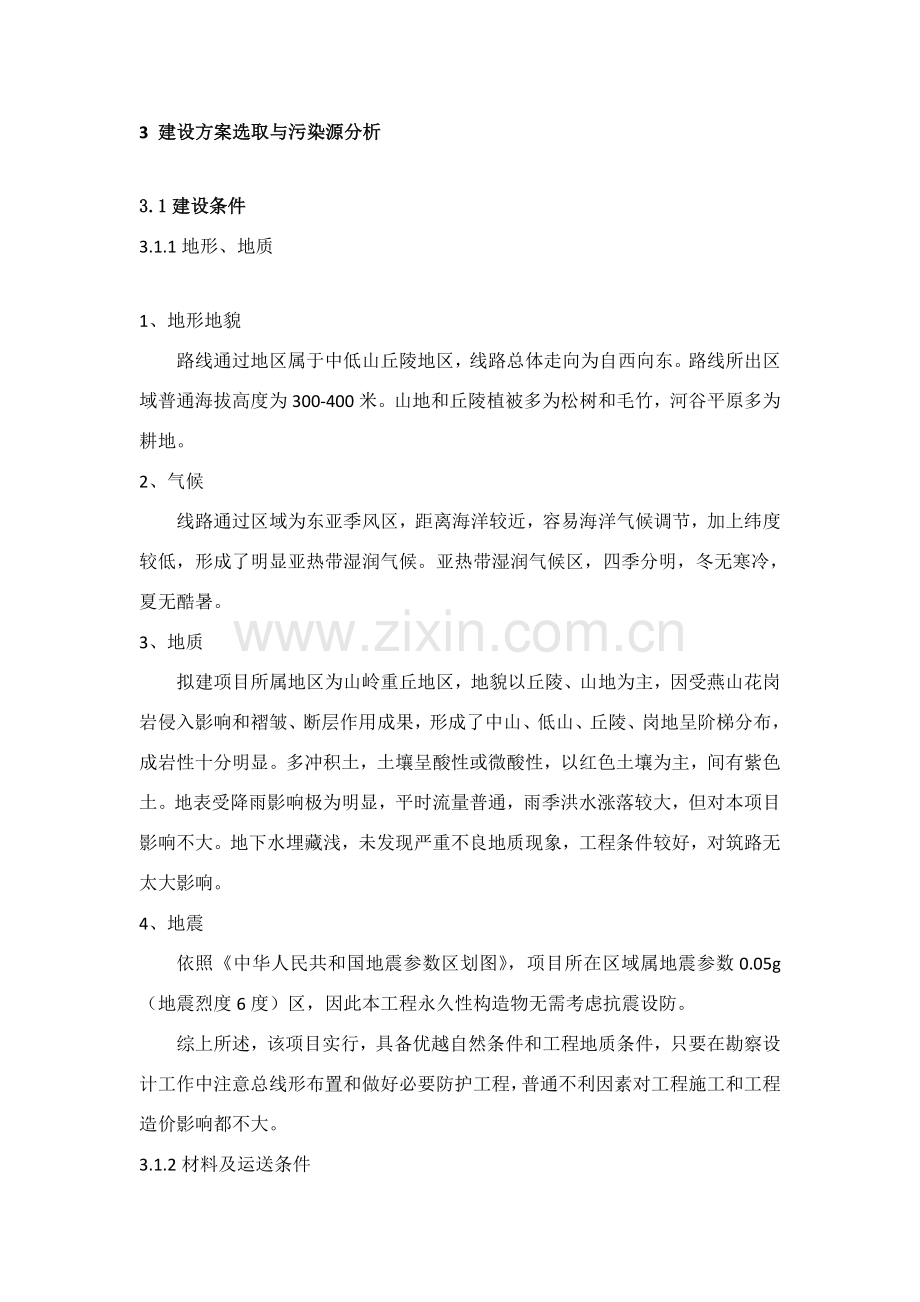

3 建设方案选取与污染源分析

3.1建设条件
3.1.1地形、地质

1、地形地貌
路线通过地区属于中低山丘陵地区，线路总体走向为自西向东。路线所出区域普通海拔高度为300-400米。山地和丘陵植被多为松树和毛竹，河谷平原多为耕地。
2、气候
线路通过区域为东亚季风区，距离海洋较近，容易海洋气候调节，加上纬度较低，形成了明显亚热带湿润气候。亚热带湿润气候区，四季分明，冬无寒冷，夏无酷暑。
3、地质
拟建项目所属地区为山岭重丘地区，地貌以丘陵、山地为主，因受燕山花岗岩侵入影响和褶皱、断层作用成果，形成了中山、低山、丘陵、岗地呈阶梯分布，成岩性十分明显。多冲积土，土壤呈酸性或微酸性，以红色土壤为主，间有紫色土。地表受降雨影响极为明显，平时流量普通，雨季洪水涨落较大，但对本项目影响不大。地下水埋藏浅，未发现严重不良地质现象，工程条件较好，对筑路无太大影响。
4、地震
依照《中华人民共和国地震参数区划图》，项目所在区域属地震参数0.05g（地震烈度6度）区，因此本工程永久性构造物无需考虑抗震设防。
综上所述，该项目实行，具备优越自然条件和工程地质条件，只要在勘察设计工作中注意总线形布置和做好必要防护工程，普通不利因素对工程施工和工程造价影响都不大。
3.1.2材料及运送条件

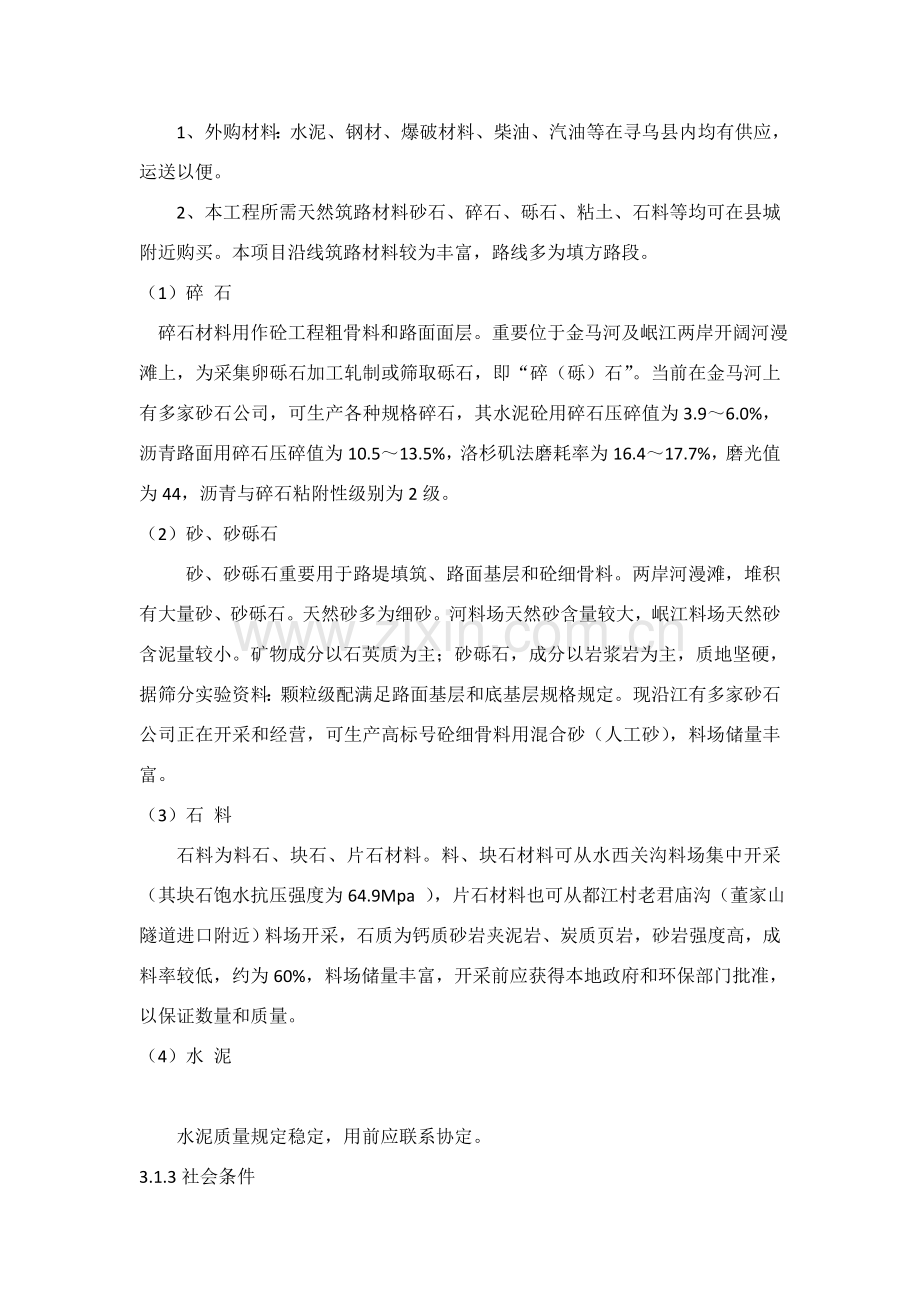

1、外购材料：水泥、钢材、爆破材料、柴油、汽油等在寻乌县内均有供应，运送以便。
2、本工程所需天然筑路材料砂石、碎石、砾石、粘土、石料等均可在县城附近购买。本项目沿线筑路材料较为丰富，路线多为填方路段。
（1）碎 石
碎石材料用作砼工程粗骨料和路面面层。重要位于金马河及岷江两岸开阔河漫滩上，为采集卵砾石加工轧制或筛取砾石，即“碎（砾）石”。当前在金马河上有多家砂石公司，可生产各种规格碎石，其水泥砼用碎石压碎值为3.9～6.0%，沥青路面用碎石压碎值为10.5～13.5%，洛杉矶法磨耗率为16.4～17.7%，磨光值为44，沥青与碎石粘附性级别为2级。
（2）砂、砂砾石
砂、砂砾石重要用于路堤填筑、路面基层和砼细骨料。两岸河漫滩，堆积有大量砂、砂砾石。天然砂多为细砂。河料场天然砂含量较大，岷江料场天然砂含泥量较小。矿物成分以石英质为主；砂砾石，成分以岩浆岩为主，质地坚硬，据筛分实验资料：颗粒级配满足路面基层和底基层规格规定。现沿江有多家砂石公司正在开采和经营，可生产高标号砼细骨料用混合砂（人工砂），料场储量丰富。
（3）石 料
石料为料石、块石、片石材料。料、块石材料可从水西关沟料场集中开采（其块石饱水抗压强度为64.9Mpa ），片石材料也可从都江村老君庙沟（董家山隧道进口附近）料场开采，石质为钙质砂岩夹泥岩、炭质页岩，砂岩强度高，成料率较低，约为60%，料场储量丰富，开采前应获得本地政府和环保部门批准，以保证数量和质量。
（4）水 泥

水泥质量规定稳定，用前应联系协定。
3.1.3社会条件
黄坳至长布公路作为都市西环路一部份，对增进区域经济迅速发展，完善路网构造缓和县城交通压力，提高县城公路品位，解决县城交通条件有重要意义，当前正处在寻乌县公路建设提高阶段，该项目能否实行将直接影响县城环路框架公路建设目的实现，为此寻乌县人民政府对该项目非常注重。
寻乌县属于果业县，果业是本地人支柱产业，虽然群众对修建黄坳至长布公路积极性很高，但是如果修路触犯了群众个人利益时，征地抵触情绪会较高，须做好充分宣传和解释工作，让群众支持和理解，发挥群众积极性。
3.2路线走向
黄坳至长布公路起点在文峰乡黄坳村，路过文峰乡黄坳村、小布村，田背村、长布村，终点在文峰乡长布村，全总长约3.7公里。

3.3建设方案选定
经综合比较，本项目工程量不大，造价较低，能更好带动本地资源优势转化为经济优势，且施工以便。
3.3.1推荐方案起终点
项目起点在文峰乡黄坳村，路过文峰乡黄坳村、小布村，田背村、长布村，终点在文峰乡长布村，路线沿着河流走。
3.3.2推荐方案规模、原则及重要技术经济指标
本项目全长3.7公里，全线按重丘三级公路原则进行设计，计算行车速度为40公里/小时。路基宽8.5米，路面宽7，路面为混凝土碎石路面，桥涵设计荷载为公路I级，桥涵与路基同宽。重要技术经济指标如下：济指标如下：表11-1
序号
项目名称
单位
重要技术指标
1
公路级别

三级公路
2
计算行车速度
公里/小时
40
3
路基宽度
m
8.5
4
路面宽度
m
7
5
路面类型

混凝土
6
桥梁设计荷载

公路I级
7
桥涵设计洪水频率

1/25
8
平曲线最小半径
m
100
9
最大纵坡

9%
3.3.3推荐方案工程概况
1、路基宽度
路基宽度8.5米，路面宽7米，路肩宽0.75米，路面横坡度为1.5%，路肩横坡度为2%。
2、路基设计标高
采用未加宽超高前路中心线标高，沿河及受水浸淹路段，应高出设计洪水频率1/50设计水位+0.5m安全高度+路拱抬高值。
3、路基边坡
填方边坡普通为1：1.5；当填料为粘性土、砂性土或者为卵石土、砾类土、碎石土，边坡高度不不大于8米不大于20米时，上部高度8.0米范畴内，边坡为1：1.5，下部边坡1：1.75，并在边部中部每隔8米高设1.0米宽边坡平台；对边坡高度超过20米路堤，按路基稳定性验算成果拟定边坡值，其稳定系数为1.25。
土质挖方边这坡高驻地视边部高度、土质类型、密实度和干湿类型拟定。普通状况下，边坡高度不大于20米时，胶结质土边坡为1：0.3～1：0.5，中密、密实土为1：0.5～1：1.25，较松土为1：1.0～1：1.5；边坡高度在20～30米时边坡采用1：0.5～1：1.75。
岩石挖方边坡视岩性、地质构造、风化破碎限度、边坡高度、地表及地下水等因素综合分析拟定。边坡高度不大于20米时，边坡采用1：0.3～1：1.25；边坡高度在20～30米时，边坡采用1：0.5～1：1.5；边坡高度不不大于8m时，高度每隔8 m设一道宽1米平台排水沟。
4、路基防护和排水
受水浸淹路基填方边坡，设计水位如下某些采用浆砌片石护坡或挡土墙防护，设计水位以上某些采用满铺草皮或片石花格式草皮护坡；挖方路段破碎岩石设浆砌片石护面墙，山坡不稳定路段下设路堑墙。
为保证路基和路面稳定，防止路面积水影响行车安全，全线均设立了较为完整独立排水系统。填方路段设立排水沟、平台，挖方路段设立截水沟、平台沟、边沟，地下水出露或水位较高路段设立暗沟、盲沟、渗沟，将路基范畴内及流向路基地表水、地下水迅速引至路基以外或天然河沟中；对冲刷较严重、常年性水淹及街道路段各种排水沟渠均采用了浆砌片石进行加固。
5.路面
路面高驻地以双轮单后轴100KN为原则轴载；依照交通量及其构成状况和公路使用任务、功能，本地材料等自然条件状况，面层采用水泥混土构造，设计计算参数按部颁《公路水泥混凝土路面设计规范》规定取值。
路面构造如下：
1、面层为22厘米厚水泥混凝土，基层为18厘米厚水泥稳定砂砾，底基层为16或17厘米厚天然砂砾。
2、路肩：采用土路肩。
6.桥涵
1、设计原则
设计荷载：公路I级。
桥面净宽：桥涵与路基同宽。
设计洪水频率：小桥涵1/25。
本路段位于地震烈度不大于VI，构造物及桥涵不考虑抗震设防办法。
2、构造型式及横断面形式
（1）全线桥涵与路基同宽，外缘应怀路肩边沿线一致。
（2）构造型式采用就地取材，因地制宜原则。小桥宜采用砼空心板或拱桥，涵洞宜采用圆管涵、钢筋砼盖板涵，石料运距不远处采用石拱涵。
6.交叉工程及沿线设施
沿线被交叉国道、省道公路及重要街道被交叉口均按平面交叉设立，并依照被交叉公路级别、交通量大小，分别设立转弯车道、或加铺平缓转角；被交叉公路路面采用沥青碎石或沥青表处构造。
为保证行车与行人安全和充分发挥公路作用，全线均按规定设立必要交通安全和交通管理设施。
1）交通安全设施
沿线在高路堤、桥头引道、小半径平曲线和陡坡等地段设立护拦；在距不良急弯和交叉处，设立警告标志和反光设施。
2）交通管理设施
沿线公路上均设立必要警告标志、禁令标志、批示标志、指路标志和齐全交通标线。
3.4污染源分析
3.4.1 空气污染
在公路施工过程中对环境空气产生污染重要有:
(1)公路建筑材料中石灰、水泥、施工过程中如果不采用恰当办法，会产生大量扬尘，对周边空气导致污染。
(2) 施工中所使用便道，特别是在干旱季节，经施工车辆多次碾压后，路面泥土变成粉末状，也会导致扬尘，对周边空气导致污染。
(3)沥青在熬拌过程中会产生具有苯并[a]芘、吖啶类、酚类、吡啶类、蒽萘类等对环境有害沥青烟。公路运营期间对空气污染重要来自机动车排放污染物，据记录，按重量计，大气污染物中43%来自于机动车，因而机动车污染也是大气污染重要来源。其产生污染物对环境危害如下:
一氧化碳(C O) :可破坏人体血红蛋白，使人头痛甚至昏迷。
碳氢化合物(HC):其中具有致癌物质，对植物
亦有害。氮氧化合物(NOx):毒性比C O 大十倍，还可形成酸雨。
二氧化硫(SO 2) :可形成酸雨，对大片植物导致危害。
颗粒物:涉及铅微粒、碳烟和油烟，对人体有害。二氧化碳(CO 2) :使地球产生温室效应，大气变暖。
此外，HC 和NOx 在阳光照射下，会形成有NO 2和O 3光化学烟雾，直接危害人体健康。其她有害物质则破坏地球生态平衡。如:破坏臭氧层，导致非正常飓风、洪水、高温等天气浮现及皮肤癌产生。
3.4.2 噪声污染
尽管当前公路施工机械化水平已经相称高，但是，各种施工机械施工时仍难免产生噪声，对施工人员与附近居民正常工作和生活导致影响。(1) 施工现场运送机械、筑路机械和其她施工机械以及进行爆破等作业时产生噪声。(2) 稳定土拌和站、水泥混凝土拌和站和沥青混凝土拌和站工作时产生噪声。
运营期噪声污染来自于机动车，重要由发动机噪声、电扇噪声、进气噪声、排气噪声构成，其对公路附近学校、居民区、厂矿公司、行政事业单位等导致影响。
3.4.3水污染
施工期导致水污染重要有:
(1) 道路施工中弃土、弃渣等固体废物直接排放水体，导致水污染。
(2) 大桥施工时对河流污染。
(3) 施工时产生施工、生活污水所导致水污染。
运营期导致水污染重要有:
(1) 高级别公路服务区产生生活污水。
(2)机动车运送有毒有害物质泄露以及路面固体废物随雨水流入水体而导致污染。
3.4.4 水土流失
公路建设离不开土石方作业，在施工过程中导致水土流失有如下几点:
(1) 破坏地面植被和原有地貌，导致地表裸露，导致新水土流失。
(2)弃土、弃渣不采用恰当办法妥善解决，而随意倾倒，加剧了水土流失。

(3) 施工中使用暂时便道以及建筑材料，若不采用相应水土保持办法，遇到暴雨或大风都会导致一定水土流失。
