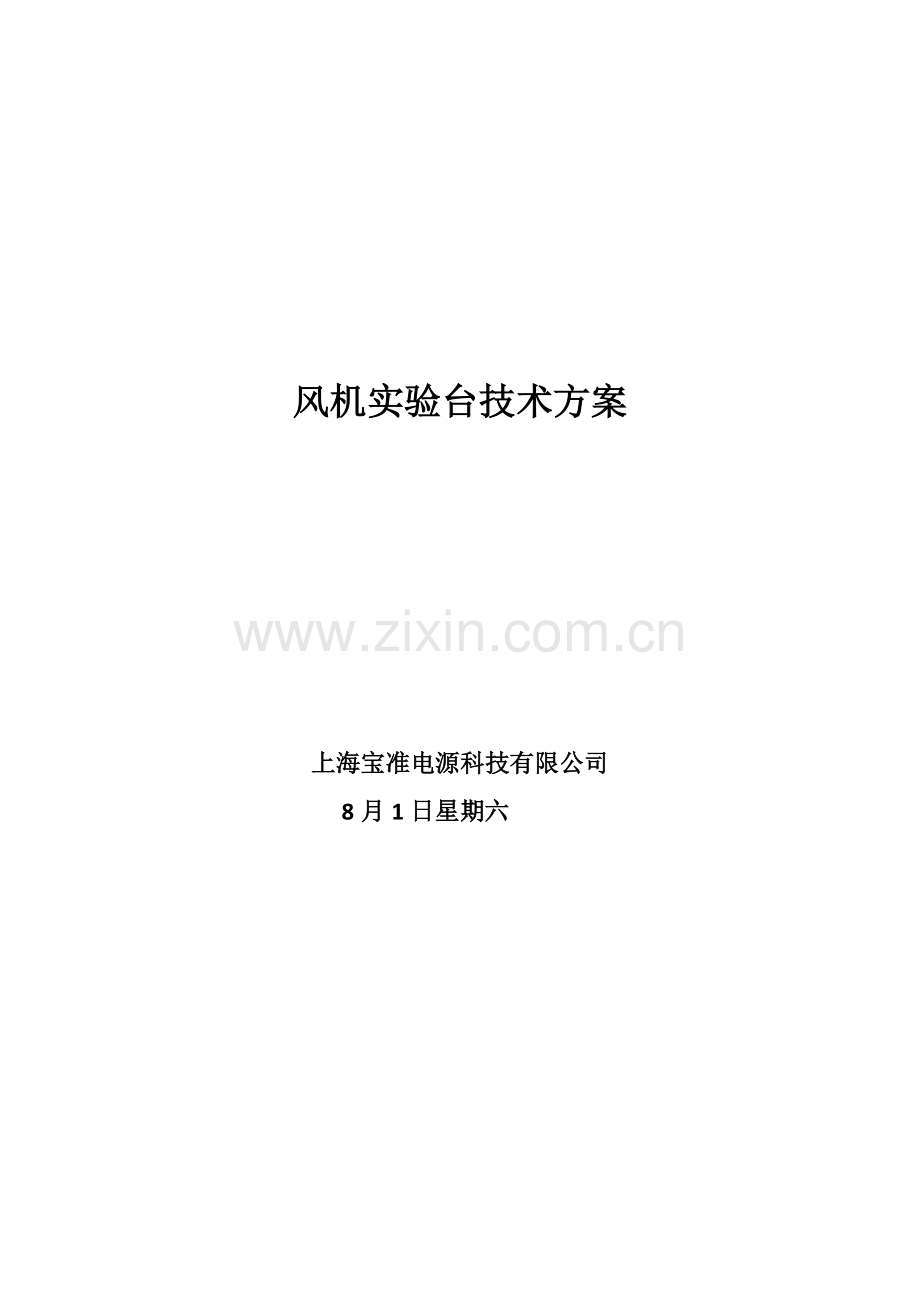

风机试验台关键技术专项方案.doc_第1页
第1页 / 共15页
风机试验台关键技术专项方案.doc_第2页
第2页 / 共15页


点击查看更多>>
资源描述
风机实验台技术方案 上海宝准电源科技有限公司 8月1日星期六 风机实验台技术方案 一. 功能 本实验装置用于风机性能实验,满足原则GB/T 1236-、GB/T2888-、JB/T8689-1998、GB19761-原则,对风机流量、全压、静压、转速、输入功率、有用功率、全压效率、静压效率等性能参数进行测试。 二、技术指标 1. 实验产品类型: ① 直径Φ400~Φ600(mm)离心风机; ② 直径Φ400~Φ600(mm)轴流风机; ③ 实验产品风量范畴:6000~50000m3/h; ④ 实验产品压力范畴:0~5000Pa; 2. 被测风机风量范畴: 本风量测试系统采用先进测控技术、数据解决技术以及科学合理风室构造设计,使系统具备自动化限度高、稳定性好、抗干扰能力强,测试精度高以及节能等优势和特点。 风机风量范畴: 6,000~50,000 m3/h,转速0~6000RPM 3. 测量过程参数精度和成果误差规定 测量过程参数精度规定 参数 大气压力 温度 湿度 静压 压差 转速 有用功率 精度 ±0.2% ±2.0% ±2% ±0.1% ±0.1% ±0.1% ±0.2% 4. 成果误差规定: 成果 环境密度 温升 空气功率 流量 有用功率 效率 误差 ±0.4% ±2% ±2.0% ±1.5% ±1% ±2.5% 5. 静压规定:风机检测系统静压规定为0~+5000Pa。 三、控制方案 本实验台采用吹风式测试风机性能,详细方案如下: 方案名称 方案 被测风机电源电压控制方式 市电 被测风机转速测量 激光传感器测量 喷嘴选取方式 自动 控制参数和测量 风室静压(和全压) 喷嘴压差(测量) 被测风机电压 被测风机电流 被测风机转速 温度 湿度 大气压力 四、 参数测量 1. 风室静压(定静压) u 精密微压变送器测量 u 风机测试系统静压规定为0~+5000Pa,(精度0.075%) u 控制: PID u 数据记录: 通过数据采集器采集到计算机 2. 喷嘴压差 u 精密微压变送器测量 u 风机测试系统差压变送器量程为0~5000Pa(精度0.075%) u 控制: PID u 数据记录: 通过数据采集器采集到计算机 3. 被测风机电压 u 电压范畴: 220/380V交流风机(测量精度0.2%) u 电压、电流:通过功率计采集到计算机 4.PID仪表图片如下: 5.被测风机功率 u 测量成果计算: 交流风机为交流功率直接测量 u 数据记录: 通过功率计输入到计算机计算 6.被测风机转速 u 转速范畴: 0 ~ 6000 rpm u 转速传感器: 1套,光电式 u 数据记录: 通过数据采集器采集到计算机 7.风室温度 u 测量范畴: 相对温度 -10~60℃ u 测量精度: ±2% u 数据记录: 通过数据采集器采集到计算机 8.风室湿度 u 测量范畴: 相对湿度 0~100%RH u 测量精度: 相对湿度 ±2%RH u 数据记录: 通过数据采集器采集到计算机。 9.大气压力 u 测量范畴: 800~1100mbar u 大气压力变送器: 精度0.25%(GE druck) u 数据记录: 通过数据采集器采集到计算机 五.系统零部件 1.系统装置 i. 整体尺寸约: u KX-AFT-50000型整体尺寸约:2995W×2995H×8205L mm u 整流网:钢板喷漆 ii. 辅助风机 u KX-AFT-50000型辅助风机:变频风机,风量≥65,000 m3/h u KX-AFT-50000型辅助风机功率:≤50(Kw) u 变频器: LG品牌 2.控制柜 u 开关、批示灯、采集卡、计算机、测量参数显示表; u 急停开关、变频器故障报警; 3.电气柜 空气开关、接触器、电流互感器等低压电器 4.数据解决系统 1) 数据采集:10通道内数据记录仪(横河) 2) 计算机系统: 计算机: 21”液晶彩显, 打印机:A4 激光彩色打印机 3) 控制软件: 窗口形式,中文英文显示,提供性能曲线拟合功能。 4) 所有测量数据可以储存在数据库中,以便按照产品,时间等进行查询。 5) 软件功能: · 测量项目:静压、压差、转速、功率、电压、电流、效率、温度、湿度、大气压力等; · 特性曲线图: 纵坐标、横坐标为分别可选静压、转速、电压、电流、功率、效率,得出风机不同性能参数之间关系曲线图。每张特性曲线图最多可选4条曲线; 附件1:风机实验台设备清单 序号 名称 型号、规格 数量 供应商 备选 备注   一 电气零部件 1 计算机 一套计算机系统 1 联想 2 多路串口接口卡 CP104 1 3 打印机 打印机 1 HP 4 变频器 380VAC 1 LG 驱动功率与驱动电机和辅助风机配套 5 辅助风机 1 其中电机用皖南电机 或者贵公司风机 6 静压传感器 0Pa~+5000Pa;+/-0.075% 4~20mA 1 横河 7 压差传感器 0Pa~5000Pa;4~20Ma;+/-0.075% 4~20 mA 1 横河 8 大气压力变送器 276 Pressure Transducer+/-0.25% 4~20 mA 1 GE druck 9 PID调节器 UT35A 2 横河(日本) YOKOGAWA 10 温湿度变送器 HMW61 +/-2% 4~20Ma 1 蓓田(上海) 11 转速传感器 1 OMRON 12 数据采集 1 横河(日本) YOKOGAWA 13 空气开关 LG ABS203 LG-LS 14 交流接触器 GMC 1 LG-LS 15 电机保护器 GTH22 2 LG-LS 16 时间继电器 3 LG-LS 17 批示灯 18 功率计 精度0.2%8904FT 1 青仪 19 电流互感器 精度0.2% 20 电线 电气柜后来所有内外布线 21 控制柜 1 上海宝准 22 电气柜 低压电器及电线配件等 1 二 1 风室 喷漆,高强度金属碳钢板厚3mm,大内腔2.8m×2.8m和金属加强筋,灰白色 1 上海宝准 2 风机支架 1 上海宝准 3 喷嘴 风洞配套喷嘴 9 北京,原则件 4 稳流网 蜂窝状钢板 6 上海宝准 5 静差压采集 软管 上海宝准 6 工装 工装材料 1 上海宝准 最大安装尺寸1.4米×1.4米,安装板1套 7 连接管 被测风机和风室连接管尺寸 2 上海宝准 三 其她(乙方提供仪器仪表第三方检定认证证书,整机比对费用由顾客承担) 1 软件 软件设计 1 宝准电源 2 运送包装 宝准电源 3 培训 宝准电源 4 加工 宝准电源 5 设计 宝准电源 6 安装调试费 1年内免费维护 宝准电源 系统总体架构图: 风机性能实验台示意图(吹风式风洞,按照实际确认图纸生产): 吹风式风洞示意图(自动启动喷嘴): 大风室图纸示意图: 2995 8205 实际案例参照: 测控软件---软件界面参照图: 安全和质量保证 1.安全保护 1) 系统浮现错误,发讯报警,并停机。 2) 电器安全符合国标。 2.产品制造及质量 1) 机械某些制造按GB9061 2) 环境某些参照ISO14000 3) 电气控制系统按GB5226-85,符合国家安全原则; 4) 实验参数按GB/T 1236-; 5) 提供设备必备备件及易损件清单,没有易损件。 设备验收程序 设备安装及验收: 1) 由乙方在甲方现场进行现场安装和调试。 a) 设备实验参数按照合同文献技术规定验收。 b) 设备安全性按照国家关于安全原则验收。 c) 设备外观及构造按照合同文献技术规定验收。 2) 本设备在甲方现场指定地点进行安装,甲方负责提供设备必要电力、基本等所需公共设施规定,乙方协助提供电源线安装工程。 3) 甲方提供设备到厂后起重,运送和就位。乙方负责在工厂里设备开箱、安装和调试设备。 4) 验收由甲方负责组织验收,乙方应在设备就位后15日内完毕对设备安装,两周完毕调试。设备在进行外观及功能。 5) 非标设备如有工程改动应共同协商解决。 设备现场培训 技术培训及服务 1) 提供技术资料如下: a) 购买各种硬件和软件零件得到所有技术数据、手册、书籍、CD-ROMS等。任何界面、设备开发或在仪器上与装置传播所规定任何编程装置或软件。 b) 图纸一套。 c) 提供一份材料零件清单。 d) 提供一份操作手册或者阐明书。 e) 软件阐明书一份(调试结束后交付,可以整顿到综合阐明书中)。 2) 培训内容涉及: a) 演示、简介设备/系统、控制柜/操作面板各项功能; b) 供应商对购方有关人员进行实际操作指引,并保证培训人员纯熟掌握所有操作; c) 设备寻常保养维护培训; d) 软件操作和简介。 质保和售后服务 保修期及售后服务: 1) 验收通过同步,合同规定保修期开始。设备正常使用,设备保修期限为:凡是由上海宝准电源科技有限公司设计生产部件,保质期为1年;其他采购部件按照原厂提供保质期进行质保服务。 2) 保修期内发生设备质量问题, 48小时内(两个工作日)到达现场解决问题。 3) 在设备保修期结束后来,继续提供技术支持及售后服务。
