七安装配置手册模板.doc

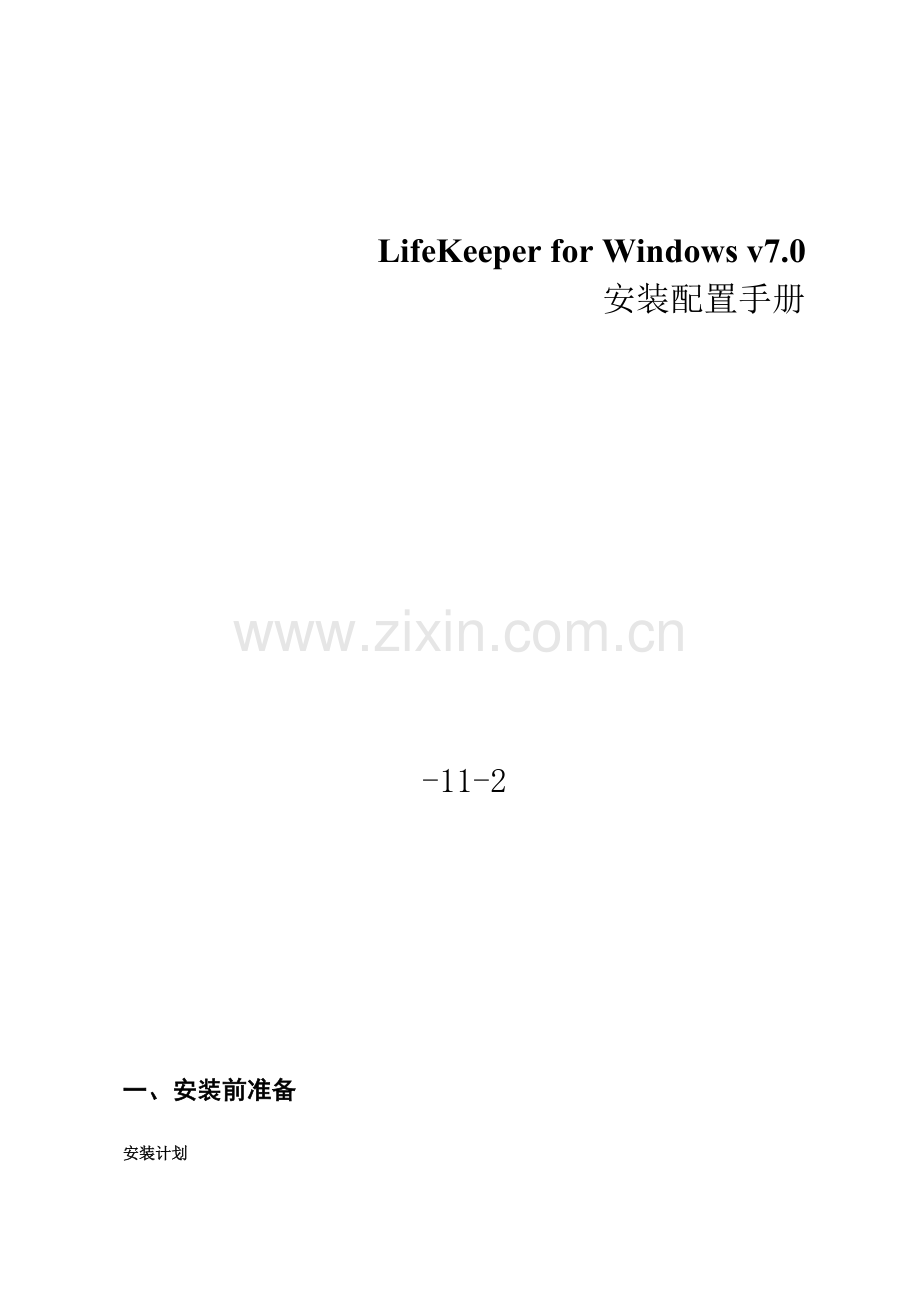

LifeKeeper for Windows v7.0安装配置手册-11-2一、安装前准备安装计划 在本文档中，sql数据库是我们将要保护应用程序。sql数据库是生产管控一体化系统应用系统关键。终端用户端经过Web页面访问公布服务器；而公布服务器经过访问虚拟IP10.189.4.3访问数据库里数据。管控Oracle数据文件存放在共享卷Vol.F上，以实现集群中应用程序切换时数据完整性。服务器间共享Vol.F方法有两种，一个是使用磁盘阵列，另一个是使用软件创建磁盘镜像。在本例中，我们使用SteelEye LifeKeeper创建共享磁盘。服务器名 orcl1(server1)orcl2(server2)公网IP地址10.189.4.1 10.189.4.2心跳IP地址192.168.200.110.189.200.2 浮动IP地址10.189.4.3 数据卷Vol.F注意事项： 1. 服务器名字不要带特殊字符;防火墙要关掉在安装LifeKeeper之前确定集群中服务器主机名，在安装LifeKeeper后不可更改。2. 对于Windows Server 系统，需要将应用程序日志和系统日志大小设置为“按需要覆盖事件”。3. 最少需要两条独立子网作为通信路径，其中一条专用网络作为数据同时专用通道。 4. 备份服务器数据镜像卷空间要大于主服务器数据镜像卷空间，且主、备机卷盘符相同。 5. 修改集群中每台服务器C:WINDOWSsystem32driversetchosts文件，添加集群中每台服务器公网ip地址主机名映射，虚拟IP映射不是必需。127.0.0.1 localhost 10.189.4.1 orcl1 10.189.4.2 orcl26、安装完操作系统后最好把补丁打全；安装杀毒软件；.7、将脚本sqlapp目录（含有7个脚本文件）整个拷贝到C盘LK目录下即可;二、集群系统安装调试次序1、把服务器及磁盘阵列柜硬件安装就位后连接好相关连接线后；安装2台服务器操作系统，并查看HBA卡等硬件驱动是否正常；此次安装完后驱动已完成最新版本安装；2、服务器上安装系统补丁，激活操作系统；安装杀毒软件；3、到网站下载磁盘阵列柜管理软件IBM DS4000 Storage Manage V 10.60 ；并可咨询IBM 800服务电话，查看控制器版本是否匹配；安装windows X64，控制器微码需要升级到7.36版本；磁盘阵列柜配置（详见盘柜配置文档）；4、配置好磁盘阵列柜RAID及Maping后，还要在服务器上安装多路径管理（包含在IBM DS4000 Storage Manage V 10.60 for Windows x64中）；在2台服务器上分别安装多路径管理，在第5个选项中（ mpio）；（因为服务器全部有2块HBA卡造成；假如经过交换机连接则不需要）；5、配置好后，在2台服务器系统磁盘管理里均可看到磁盘阵列磁盘；把第一台服务器磁盘进行定义、格式化；定义盘符，要求两台服务器盘符及空间完全一致。6、随即即可把第二台机器关机；在第一台服务器（orcl1）上安装sqlserver 企业版数据库程序安装在服务器数据目录安装在盘柜；7、安装完第一台服务器sqle数据库后；进到系统服务里把sql服务由自动改成手动。8、安装第一台数据库及配置后关机；关机后第二台服务器开机，开机后到F盘（共享磁盘）下删除或备份出安装第一台数据库目录；sql数据库安装过程完全一致，此时形成一个新sql数据库目录文件。9、安装完第二台服务器sqle数据库后；进到系统服务里把和sql服务改成手动，并停止服务。10、第二台服务器不关机，开机第一台服务器，进入系统后开始安装LifeKeeper（安装过程见后）；安装后重新开启服务器；11、等第一台服务器重新开启正常后；进入第二台服务器，安装LifeKeeper；安装后重新开启服务器；12、待第二台服务器开启正常后，到第一台服务器运行Lifekeeper进行配置，心跳通讯、虚拟IP、共享磁盘、sql、服务（需要修改增加配置脚本文件）等配置；13、配置完成后进行相关切换测试。四、LifeKeeper V7.0安装进入系统后开始安装LifeKeeper；安装后重新开启服务器；安装过程以下：到程序目录下运行程序；点击Finish，开启第一台服务器；在第一台服务器开启后；进入第二台服务器反复上边LifeKeeper安装过程，并重新开启服务器；开启后程序安装完成；开始进入下边配置过程。五、LifeKeeper V7.0配置首先开始-全部程序- SteelEye-LifeKeeper- LifeKeeper (Admin Only)打开程序；登陆后；点击连接图标，跳出下面窗口，输入第二台服务器用户名及密码；随即点击创建通讯（心跳）路径及IP地址等选项（其它均为默认选项）；随即再点击创建通讯（公网地址）路径及IP地址等选项（其它均为默认选项）；随即点击创建受保护应用程序等选项（其它均为默认选项）；把脚步文件进行修改后放到LK目录下；添加应用程序，选择通用程序；步骤同上共享磁盘。创建Oracle资源、虚拟IP资源和卷资源依靠关系，以确保各个资源在开始运行时正确开启次序。开始创建通用应用资源，过程以下创建依靠关系点击创建依靠关系，选择app-Orcl作为父资源，虚拟IP和卷资源作为子资源查看状态 在LifeKeeper GUI界面中显示了服务器状态和资源状态。 服务器状态： ALIVE 表示服务器正常，通信路径正常 ALIVE 表示服务器正常，但一条或多条通信路径标识为DEAD DEAD 表示集群中其它服务器认为其DEAD UNKNOWN 表示失去网络连接 资源状态： 表示资源正在运行 表示资源已停止运行 表示资源正在运行，但没有受备机保护 表示资源发生故障 表示资源没有创始化，或这台服务器上LifeKeeper没有运行 六. 开关机次序关机切换设置在使用中如需关机切换，则需要在对应服务器属性中设置ShutDown策略为切换资源，默认是关机不切换资源。正常双机操作下，两台服务器均保持运行状态，假如因为维护或其它原因需要关闭服务器，根据以下次序进行：关机次序1确保全部资源在主服务器上提供服务，备份服务器上没有任何资源处于Active状态。2使用关机命令关闭备份服务器。3关闭备份服务器电源。4使用关机命令关闭主服务器。5关闭主服务器电源。6. 关闭磁盘阵列柜电源。开机次序1开启磁盘阵列柜电源2开启备机服务器电源。3等候直到备机服务器完成系统全部引导任务。4开启主机服务器电源。5. 进入LifeKeeper GUI验证全部资源正在投入服务（Active状态）。
