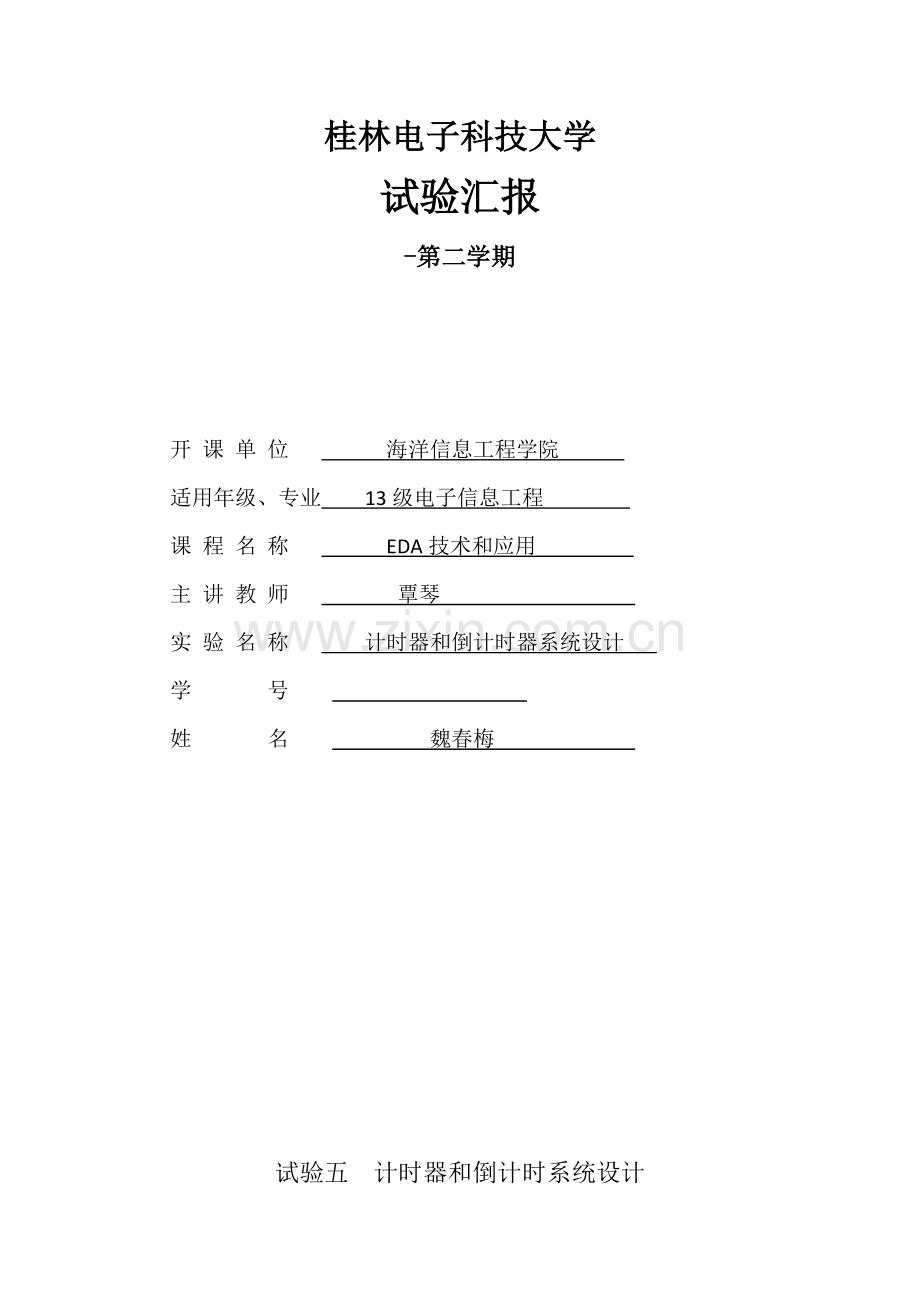

实验五计时器和倒计时的系统标准设计.docx_第1页
第1页 / 共9页
实验五计时器和倒计时的系统标准设计.docx_第2页
第2页 / 共9页
实验五计时器和倒计时的系统标准设计.docx_第3页
第3页 / 共9页
实验五计时器和倒计时的系统标准设计.docx_第4页
第4页 / 共9页
实验五计时器和倒计时的系统标准设计.docx_第5页
第5页 / 共9页
点击查看更多>>
资源描述

1、桂林电子科技大学试验汇报-第二学期开 课 单 位 海洋信息工程学院 适用年级、专业 13级电子信息工程 课 程 名 称 EDA技术和应用 主 讲 教 师 覃琴 实 验 名 称 计时器和倒计时器系统设计 学 号 姓 名 魏春梅 试验五 计时器和倒计时系统设计一、 试验目标 掌握用Verilog HDL文本输入法设计计时电路方法,并听歌电路仿真和硬件验证,深入了解计时器功效和特征。 掌握用Verilog HDL文本输入法设计倒计时电路方法,并听歌电路仿真和硬件验证,深入了解倒计时器功效和特征。二、 试验原理 计时器二十四小时计时器电路框图图8.1所表示。二十四小时计时器由2个60进制加计数器和1个

2、24进制加计数器组成,输入CLK为1Hz(s)时钟,经过60进制加计数后产生1分钟进位时钟信号,在进过60进制加计数后产生1小时进位时钟信号送给24进制加计数器进行加计数,当加计数达成23:59:59后,再来一个秒脉冲,产生时进位输出,将两个60进制加计数器和一个24进制加计数器输出送数码管显示。得到计时器显示结果,其中秒脉冲有EDA实训仪上20MHz晶振分频得到。 倒计时器二十四小时倒计时器电路图8.2以下 二十四小时倒计时器有2个60进制减计数器和一个24进制减计数器组成,输入CLK为1Hz(s)时钟,经过60进制减计数产生1分钟借位时钟信号,再经过60进制减计数后产生1小时借位时钟信号2

3、4进制减计数器进行减计数,当减计数抵达00:00:00后,产生时借位输出,同时二十四小时进制减计数器进行减计数,并发出提醒信号,将两个60进制减计数器和一个24进制减计数器输出送数码管显示,得到倒计时显示结果,其中,秒脉冲有EDA实训仪上20MHz晶振分频得到。三、 试验设备 EDA实训仪一台 计算机一台(装有Quartus 2软件)四、 试验内容 计时器 在Quartus 2软件中,根据试验原理中二十四小时计时器电路框图,用Verilog HDL编程设计计时器电路,然而进行编辑编译、仿真、引脚设定,并下载到EDA实训仪中进行验证。 注:用EDA实训仪上20MHz晶振作为计时器时钟输入端,按键

4、S8S6分别作为计时器校时、校分、校秒输入端,拨动开关S0作为计时器清零输入端,拨动开关S1作为计时器暂停输入端,用数码管SEG5SEG0分别作为时、分、秒输出端,用发光二极管L0作为进位输出端COUT。 倒计时器在Quartus 2软件中,根据试验原理中二十四小时倒计时器电路框图,用Verilog HDL编程设计倒计时器电路,然后进行编辑、编译、仿真、引脚锁定,并下载到EDA实训仪中进行验证。注:用EDA实训仪上20MHz晶振作为计时器时钟输入端,按键S8S6分别作为计时器校时、校分、校秒输入端,拨动开关S0作为计时器清零输入端,拨动开关S1作为计时器暂停输入端,用数码管SEG5SEG0分别

5、作为时、分、秒输出端,用发光二极管L0作为进位输出端COUT。五、 试验预习要求 复习理论书本相关计数器内容,并认真阅读试验指导书,分析、掌握试验原理,熟悉理论书本中Quartus 2软件使用方法。 根据试验内容要求,编写对应试验程序,写出对应试验步骤。试验步骤1建立工程文件jishiqi。新建Verilog HDL文件编写60进制和24进制加减计时器。2建立波形仿真。3编译下载(1)源程序(2)六十进制加减计时器波形仿真图(3)二十四进制加减计时器源程序(4)二十四进制波形仿真图(5)计时器原理图(6)计时器原理图波形仿真波形图中红色圆圈为延时区域。当clrn为高电平时,清零(7)结果图六、

6、 试验总结 总结用Verilog HDL进行分频器和计数器电路设计方法。此次试验为计时器。Clk是秒时钟输入端;clrn是清除输入端,低电平有效。Jm,jf,js是校正秒,分,时输入端。下降沿有效;qm7.0、qf7.0、qs7.0分别是秒、分、时输出端,当sel为1时,为计时器,当sel为0时,为到计时器。Cout是脉冲输出端。 对此次试验进行总结 由仿真结果得悉clrn为高电平时,输出为0。当clrn为低电平时,sel为1时,qm7.0、qf7.0进行从0到59加法计数;qs7.0进行从0到23加法计数。Sel为0时候,qm7.0、qf7.0进行从0到59减法计数;qs7.0进行从0到23减法计数。这次试验在完成程序仿真调试过程中,出现了很多小问题,这些问题即使简单,但真正处理起来还是比较棘手。比如,仿真不出波形。后面发觉是要设置成16进制状态下。波形出来后,发觉只实现时间加,而减法没有用到。经过检验原来是在源程序里忘记加sel语句了。数码管显示时、分、秒位置错乱,或是某一位数码管不亮,原来是pin设置错误,为了处理这个问题,又重新设置pin。
